Чертеж кухни: обзор вариантов всех размеров. Инструкция, как создать чертеж своими руками

Стандартные размеры навесных кухонных шкафов

Высота верхних шкафов в первую очередь зависит от высоты потолков в помещении. Например, в «хрущевке» до потолка можно легко дотянуться, просто вытянув руку. Поэтому общая высота гарнитура не может превышать 215 см. В «сталинках», наоборот, трехметровые потолки предполагают установку высоких верхних модулей, допускаются даже двухрядные антресоли, которые могут спокойно вместить всю кухонную утварь. В квартирах более поздних советских построек и в современных многоэтажках параметры гарнитура возросли до 240 см.

Поэтому именно за счет размеров верхних кухонных шкафов регулируется высота всего мебельного комплекта. Таким образом, данный показатель верхних кухонных шкафов колеблется от 65 до 90 см. Иногда шкафчики могут достигать высоты 120 см, но тогда дверцы должны располагаться в два ряда.

Стандарт глубины верхних шкафов кухни составляет 30 см, хотя если в гарнитуре используется широкая столешница или предполагается установка встраиваемой техники, например, микроволновки в верхнем ряду, то эти показатели должны быть больше. В идеале глубина верхних шкафов кухни составляет половину либо 2/3 глубины нижних модулей. Ширина дверец верхних шкафов должна быть идентичной элементам, расположенным внизу гарнитура.

Для обеспечения функциональности и полноценного хранения на кухне посуды, стоит внимательно ознакомиться с правилами расчета размеров верхних модулей

Работа над проектом

Необходимо создать проект кухни, представить себе его, придумать несколько вариантов расположения секций и функциональных элементов.

Перед созданием проекта делаются наброски, создается эскиз привлекательного мебельного изделия

Для этого не понадобится умение делать чертеж кухни или хорошие художественные навыки. После этого выбирается подходящие по цвету материалы, ручки для фасадов,а также другие аксессуары.

Можно воспользоваться компьютерными программами для объемного моделирования

Замер помещения

Предварительно делается замер

Прорисовывается каждый элемент в помещении с указанием его размеров, расположения относительно стен и других предметов.

Правила:

Расстояние между стенами в нише, где будет расположен кухонный гарнитур, измеряется в 3 местах:

1. Возле пола.
2. Посередине высоты стены
3. Возле потолка.

Такой способ измерения позволяет определить кривизну стен и вычислить общий размер секции, чтобы кухонный гарнитур поместился в нишу между стенами.

Точно указывается расположение всех розеток, труб, коммуникаций, искривлений, углублений или выступов.

Чтобы определить расположение каждого объекта, указывается его форма, размеры, а также расстояние до других элементов, до стен, потолка, пола. Только точный замер гарантирует соответствие кухонного гарнитура индивидуальным особенностям помещения.

Последствие ошибки замерщика

Этот документ является частью проекта кухонного гарнитура и составляется, когда все отделочные работы в помещении будут закончены.

Если вносятся изменения в планировку помещения или выполняется простейший косметический ремонт, необходимо проводить замер заново.

Самостоятельное проектирование

Сначала учитываются размеры помещения, в котором устанавливается кухонный гарнитур. На чертеже отображается расположение коммуникаций, вентиляционные отверстия, оконные проемы, выступы, ниши.

Сначала разрабатывается простая схема кухни, на которой отображаются габариты помещения

После этого определяется варианты расположения столешниц, шкафчиков, других элементов кухонного гарнитура. Используются стандартные размеры секций, отдельные элементы приходится проектировать индивидуально, учитывая особенности помещения.

После выбора места расположения основных элементов кухни подбираются секции для верхнего и нижнего яруса

Для этого рекомендуется использовать компьютерные программы, например Про100 (на видео) или AutoCAD или Autodesk revit. Необходимо выбрать вариант расположения кухни.

Варианты:

• Прямая.
• П-образная.
• Г-образная.

Выбираются места для расположения варочной поверхности, мойки холодильника, а также бытовой техники.

Разнообразие эскизов

Чертеж кухни длиной 4 метра ничем не отличается от типичного построения. Такой способ расстановки наиболее распространен, подходит для любых помещений, выделяется лаконичностью, наличием свободного пространства.

• Линейная планировка имеет один ряд и размещается вдоль одной из стен. Двухрядный, четырехметровый эскиз подойдет для больших квартир, вытянутых помещений.
• Отличается большой рабочей зоной, многофункциональностью, вместительностью, позволяет создавать разнообразные интерьерные решения.
• Среди плюсов можно отметить экономию пространства, удешевление стоимости гарнитура, так как угловые, фигурные конструкции всегда будут стоить дороже, имеют сложную фурнитуру.
• Среди недостатков выделяют необходимость много передвигаться вдоль ряда, отсутствия рабочего треугольника.
• При проектировании отталкиваются от расположения мойки. Обязательно между устройствами размещают рабочую поверхность столешниц на 40-80 см.
• Визуально разбить помещение можно с помощью острова, на который можно перенести плиту или раковину.

Детальная проработка

Правильно сделать схему поможет список элементов каждого шкафа, в котором указывается количество необходимых деталей будущего гарнитура. Чтобы получить распилы материалов, можно обратиться в любой цех, специализирующийся на производстве мебели для кухни. Накануне такого обращения следует нарисовать схему и эскиз деталей в разборном виде.

Что включает в себя процесс самостоятельного изготовления мебели? Вот этапы работы:

• составление проекта;
• создание дизайна будущего гарнитура;
• обозначение размеров комнаты;
• планирование расстановки мебели;
• организация трехмерного изображения;
• заказ распила нужного количества деталей;
• заделка торцов;
• выбор фасадов;
• приобретение фурнитуры;
• процесс сборки.

Чертеж для самодельного гарнитура

Производители кухонной мебели сегодня предлагают своим покупателям и потенциальным клиентам огромный выбор готовой продукции или проектов для выполнения под заказ. В магазинах можно найти самые разнообразные модели всех расцветок, форм, размеров и материалов.

Однако, многие мастера, имеющие сноровку и должный опыт строительства изготавливают мебель своими руками. Для данной задачи также необходим правильно составленный чертеж. Какие критерии должны быть отображены на схеме:

1. Размеры будущего гарнитура.
2. Тип конструкции и механизм раскладывания при наличии подобной функции.
3. Материалы и отдельные детали, типы крепежей.
4. Для мягкой мебели обязательно указывается обивка и тип наполнителя.

В процессе подготовки чертежа следует ориентироваться на план помещения в целом, чтобы правильно соотнести размеры, расположение мебели и оконных проемов.

Этап 1. Планирование — составление чертежей, продумывание дизайна, замеры

Итак, предположим, вы уже спланировали дизайн, цвет, дополнительные фишки (вроде тех же ящиков в цоколи) и место для своего будущего углового гарнитура. Дальше необходимо сделать замеры, а потом с полученными данными спроектировать чертеж.

Перед тем, как проводить замеры, следует определить комплектацию углового кухонного гарнитура, которая может включать в себя:

• Угловую мойку и под нее тумбу;
• Минимум по 2 тумбы слева и справа от тумбы с раковиной. Они могут быть нишами для встройки стиральной машины, посудомойки, варочной поверхности, а могут быть просто шкафами для хранения;
• Верхние секции (2-5 и более шкафа);
• Места для стационарной техники – холодильника, плиты и т.д.

Совет! Замеры по вертикали обязательно проводятся в трех точках – на середине, по плинтусу, под потолком. Это позволит нивелировать разницу замеров из-за кривизны стен.

Спроектировать, выполнить элементы и собрать кухню реально, даже если у вас есть только простейшая схема, нарисованная на миллиметровой бумаге или на листе тетради в клетку, где, к примеру, 1 клетка соответствует 10 см. Но лучше сделать продуманный чертеж, то есть полноценный трехмерный цветной проект, воспользовавшись специальной программой, например «PRO100».

Составляя чертеж, вы также должны будете учесть место врезки газовой трубы и место установки вытяжки (прохождения воздуховодной трассы). Схема или чертеж создаются с максимальными подробностями, после чего составляется карта раскроя материала. А для нее, в свою очередь, необходим перечень сборочных деталей по каждому модулю. Как правило, чтобы собрать шкаф, потребуются:

• Верх;
• 2 боковые стенки;
• Низ;
• Полки;
• Фасады;
• Задняя стенка из легкого, но прочного ДСП;
• Кромка (с запасом в 12%).

И, конечно же, кухня должна иметь столешницу и фартук.

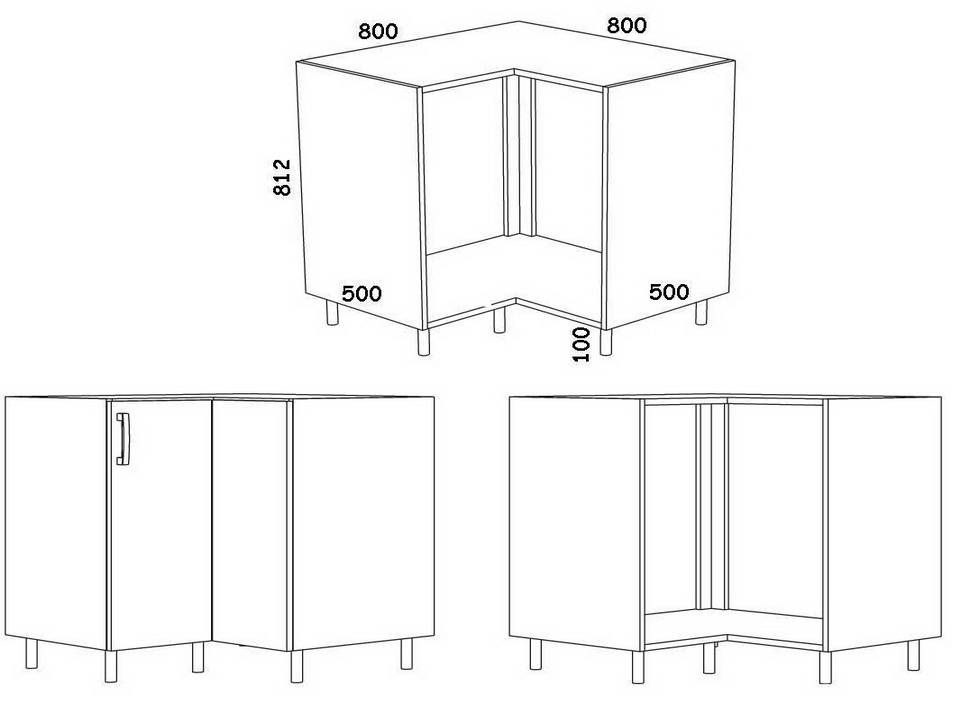

Нижний угловой шкаф кухни (расчет деталей)

Детали:

Бока – 500 х 712 – 2 шт.Дно, крыша – 800 х 800 – 2 шт. (см. эскиз)Цоколь – 100 х 680 – 2 шт.

Бока нижнего углового шкафчика остаются константой – 500 х 712 мм, при условии, если они не попадают на коммуникации или другие важные объекты.

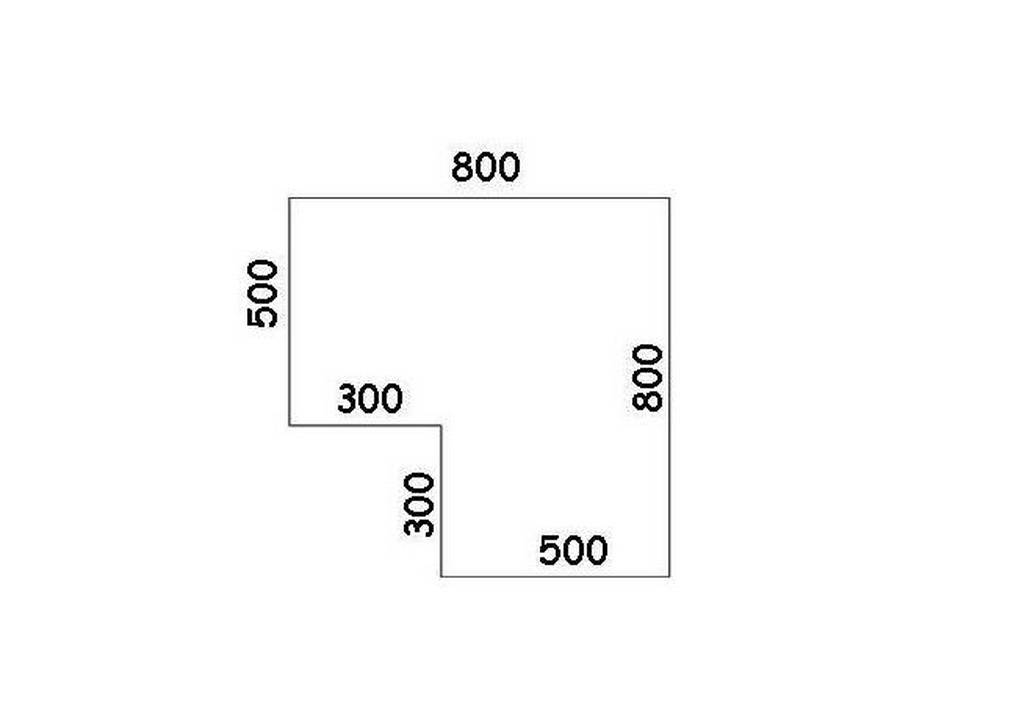

Для расчета дна и крыши углового ящика необходимо прорисовать подобный эскиз

Благодаря этому чертежу становится предельно ясно как именно выглядят дно и крыша кухонной угловой тумбы.

Если согласно предшествующим замерам помещения, в районе нижней детали ящика находится слив, необходимо будет сделать технологический вырез в этом месте.

Как вы уже наверняка заметили, угловой шкафчик – единственный элемент нижнего кухонного яруса, который обладает не только крышей, но и вертикальными планками, соединяющими верх и низ тумбы.

А вот ДВП в этом шкафчике отсутствует. Действительно, задней стенкой здесь жертвуется ради доступа к необходимым коммуникациям, вентилям, кранам.

Тумба №8

Детали:

Бок – 550 х 812 – 1 шт.Бок (задняя стенка) – 284 х 812 – 1 шт.Полка – 284 х 534 – 2 шт. (количество по вашему желанию)

Вертикальная стойка (бок), прилегающая к соседнему корпусу должна быть глубиной 550 мм, то есть больше рядом стоящего шкафчика на 50 мм. Это сделано исключительно ради эстетического внешнего вида кухни, чтобы при входе взгляд не наталкивался на щель между шкафчиками и стеной.

Задняя стенка здесь изготавливается из ЛДСП, ее глубина рассчитывается отталкиваясь от габаритного размера шкафчика (300 мм) минус толщина прилегающей стенки (16 мм). 300 – 16 = 284 мм.

Высота обоих боков равняется общей высоте кухни вместе с регулируемыми ножками – 812 мм.

С каждой стороны полки также необходимо отнять по 16 мм, так как они упираются в вертикальные стойки. 550 – 16 = 534 мм и 300 – 16 мм = 284 мм.

Особенности планировки

В линейной прямой кухне или, как еще называют, кухне-камбузе, вся мебель, оборудование располагается вдоль одной стены

Местоположение рабочих поверхностей относительно бытовой техники и мест хранения продуктов, кухонной утвари очень важно – именно оно определяет, насколько удобно будет работать на кухне одному человеку или двум членам семьи одновременно

Планировка прямой кухни должна учитывать следующие моменты:

Поскольку кухонный гарнитур и вся бытовая техника будут расположены вдоль одной линии, необходимо, как и в правиле «рабочего треугольника», сократить передвижения между ключевыми точками: мойкой, плитой и холодильником. Как показывает практика, проще всего это реализовать, расположив основную рабочую зону между плитой (варочной поверхностью) и мойкой.

В идеале холодильник должен стоять ближе к мойке, чем к плите. Свободная рабочая поверхность между холодильником и мойкой более функциональна: на нее можно выкладывать продукты из холодильника для дальнейшей обработки – мытья и чистки. Или наоборот, сортировать покупки для складирования в холодильник и шкафы кухни. К сожалению, на большинстве кухонь слив канализации и подвод систем водоснабжения располагается от угла и не всегда есть возможность перенести мойку в центр кухонного гарнитура.

Нередко проект прямой кухни разрабатывается в достаточно узкое пространство. Напротив линейной композиции располагают обеденную зону. Убедитесь, что все дверцы, ящики нижнего ряда будут свободно открываться. Особенно дверца духового шкафа. Для того чтобы откинуть ее, посмотреть внутрь или поставить что-либо готовиться, хозяйке необходимо отойти на расстояние порядка 600-800 мм.

Особенности проектирования нестандартных модулей

Чертеж угловой кухни учитывает особенности размещения навесных и напольных шкафов, их размеров, так как они отличаются от другой мебели.

Угловая мебель в каталогах представлена в нескольких вариантах и способом открывания дверец:

• Распахивающиеся в сторону, вверх, раздвижные или имеющие сложную геометрическую конструкцию.
• Такие конструкции пользуются большим спросом из-за функциональности, экономии пространства, эстетичности.
• Правила треугольника в таком варианте действует как холодильник и мойка по сторонам, а плита в центре.

Каждый чертеж должен тщательно, детально прорабатываться, вплоть до подробного описания фасада мебели, количества полочек, их глубины, способы открывания дверец, используемой фурнитуры, материала изготовления, расположения коммуникаций.

На плане это выглядит в виде схем деталей в разных ракурсах, расположении труб, разведение проводки. Чтобы не перегружать схему, рисуют несколько разных планов на одно помещение.

На заметку: Погрешности даже в 1 см не допускаются, так как могут привести к перекосам, несоответствиям при сборке.

Отдельно рассматривают особенности комнаты, наличие ниш, выступов, колонн, нестандартное расположение коммуникаций, раковины, розеток. При желании и согласовании можно перенести точки в нужное место.

Если это не представляется возможным, используют дизайнерские приемы для обустройства кухни: проектируют и изготавливают мебель на заказ, создают индивидуальный проект, применяют материалы, визуально расширяющие пространство.

Интересно: Верхняя граница навесных шкафчиков должна быть ориентирована на высоту окна.

Планировка комнаты на чертеже

Первый и наиболее важный параметр, который следует изобразить на план-схеме, это планировка и форма помещения. Мастер имеет возможность самостоятельно отобразить на листе чертеж кухни размером 3*6 метров, 3*4 метра или любой другой размер

Эти параметры важно прописать непосредственно в самой план-схеме, используя масштаб

Все имеющиеся в помещении строительные ниши, альковы, вспомогательные комнаты должны быть на изображении с указанием размеров. В последующем можно оптимально использовать имеющиеся свободные площади для обустройства мебели с функцией трансформации, встроенных шкафов, складных столов и прочих вспомогательных аксессуаров. Отдельного внимания заслуживают совмещенные кухни после снесения стеновых панелей и перегородок.

Рисуем чертеж

Посмотрите различные готовые проекты кухонь, нарисованные и от руки, и с помощью специальных программ.

Попробуйте начертить эскиз самостоятельно, от руки.Чтобы облегчить задачу,предлагаем вам скачать лист- проектирования.

Сложно нарисовать эскиз? На помощь придет специальная программа, которая легко нарисует нужные размеры помещения и мебели. Обзору программ проектирования посвящена целая статья, здесь мы поговорим о них кратко.

Скачайте и установите программу на компьютер, и приступайте к работе над проектом.

Проект созданный в программе  Pro100

Рассмотрим, какие же программы нам помогут в создании дизайн-проекта он-лайн

1. Pro100 – программа, освоить которую под силу и непрофессионалу. Функционал программы позволяет создать по-настоящему живую картинку помещения со всеми деталями интерьера, чтобы вы могли легко представить себе будущую кухню. Широкий ассортимент мебели, аксессуаров, материалов и цветов – вот что такое Pro100. Минус — она платная.
2. IKEA Home Planner еще проще в использовании. Она бесплатна, устанавливается на любой компьютер. Она легко расставит мебель в нужных местах и покажет, как лучше расположить тот или иной элемент кухонного гарнитура. Минус — работает только со стандартными «икеевскими» кухонными модулями.
3. Color Style Studio – программа дизайнеров интерьера . Доступна и для любителей. В ней вы найдете массу интересных аксессуаров, вариантов мебели и материалов. 50 000 цветов и оттенков позволят вам подобрать для себя шикарный вариант.

Ремонт в квартире – хлопотное и порой нервное занятие, но находиться в помещении, спроектированном и сделанном своими силами намного приятнее.
Труд над эскизами определенно стоит этого.

Продуманная, надежная и функциональная кухня –является  мечтой каждой хозяйки.

Не бойтесь экспериментировать в доме, позже это сыграет в вашу пользу и принесет массу приятных эмоций.

Установка и крепление мебели

Установка кухни начинается с подвесных ящиков. Для этого используются крюки, вбитые в стену, или монтажная планка. Применение планки оправдано лёгкостью установки и подстройки положения. Для этого в подвесных ящиках устанавливаются петли или скобы.

Планка прикручивается к стене строго по горизонтальному уровню на требуемой высоте. Благодаря своей конструкции установленная в ящиках навеска легко надевается на рейку и позволяет осуществить регулировку положения в любой плоскости. Такой способ навески легко выполняется в одиночку. Все ящики между собой соединяют мебельными шурупами, предварительно просверлив отверстия.

После верхних шкафов на свои места расставляется нижняя мебель. Она регулируется в горизонтальной плоскости и на неё сверху укладывается столешница. В столешнице прорезаются отверстия под встроенную технику и мойку.

Процесс установки и выравнивания облегчит предварительная подготовка стен и пола, для этого их потребуется выровнять, установить заранее розетки и источники освещения.

На последнем этапе навешиваются фасады. Петли устанавливаются в специально подготовленные места, происходит крепёж ручек и установка выдвижных ящиков в направляющие. После чего устанавливается цоколь.

Originally posted 2018-03-03 06:30:28.

Инструкция по изготовлению эскиза

Перед тем, как спроектировать кухню своей мечты, необходимо запастись некоторым количеством листов бумаги, ручкой, карандашом, картоном, клеем, ножницами, линейкой и рулеткой.

1-й этап: замеры

Первым шагом будет измерение помещения. Для этого необходимо определить длину и ширину пола, высоту, длину и ширину стен, дверей, окон, балконов, всех выступов и впадин, имеющихся на каждой поверхности. До начала измерений рекомендуется полностью закончить ремонт с выравниванием стен, оформлением потолка и стяжкой пола. Это позволит учесть каждый сантиметр и не допустить неточности в эскизе. Стены необходимо измерить на уровне пола, потолка и на середине ширины, пол также определить у порога, в центре и у противоположной стены. Все эти данные перенести на бумагу. Если ремонт выполнен недостаточно качественно, можно исправить ошибки до начала расстановки мебели, избежав непредвиденных моментов с неровностями стен или потолка.

На эскизе необходимо отобразить все объекты: счетчики, трубы, окна, батареи, выключатели и прочее

Все размеры фиксируются на рисунке

2-й этап: чертежи

Следующим шагом будет вычерчивание вида сверху. Для этого необходимо определить точный масштаб, произвольно выбранный мастером для удобства. Это может быть 1:10, 1:20, 1:30 и т.д.

Еще один лист будет эскизом стены, который покажет, как нарисовать и расставить гарнитур кухонной мебели максимально удобно.

Затем следует поочередно изготовить эскизы всех стен с обозначениями дверей, окон, балконов и т.д. Из каждого такого рисунка рекомендуется сделать по несколько ксерокопий. Это поможет максимально воплотить все идеи, ведь изменить дизайн на бумаге гораздо проще, чем впоследствии передвигая мебель наяву.

Чертежи выполняются на миллиметровой бумаге или на листе в клеточку

Пример развертки четырех стен

3-й этап: проект электропроводки

Очень важной является схема электропроводки, которую следует тщательно продумать. Помимо полного освещения, необходимо позаботиться о наличии нужного количества розеток

Для этого рекомендуется продумать, сколько бытовой техники планируется на кухне, и где она будет стоять.

Рекомендуемые места расположения розеток и выключателей на кухне

3-й этап: расстановка мебели

Следующим шагом будет непосредственная расстановка мебели, и приступать к проекту следует с вида сверху. Определившись с планировкой, необходимо вооружиться нужными размерами каждого мебельного блока. В этом случае существуют стандартные параметры, которых желательно придерживаться для удобства эксплуатации, но индивидуальное изготовление позволяет отклониться от шаблонов, и расставить мебель на кухне самой необычной формы. Одновременно с расстановкой гарнитура стоит позаботиться о встроенной технике, которая представлена в магазинах в огромном ассортименте и позволяет выбрать наиболее подходящие по размеру модели.

Стандартные размеры некоторых кухонных модулей

После оформления чертежа сверху, следует приступить к проекту стены с расстановкой мебельного гарнитура видом спереди. На этом эскизе будет представлена вся лицевая часть мебели и бытовой техники с соответствующими параметрами.

Далее необходимо аналогично повторить проектирование остальных стен с техникой и мебелью, выполненное в соответствующем масштабе.

Сначала рисуется столешница

Затем на эскиз наносятся нижние шкафы и места расположения мойки, плиты, духовки и другой техники

В последнюю очередь вырисовываются подвесные шкафы и вытяжка

4-й этап: макет

Имея на вооружении листы с эскизами видов кухни со всех сторон с необходимыми размерами, можно приступать к изготовлению макетов мебели и техники из картона, предварительно вырезав нужные формы и размеры. После высыхания, склеенные модели секций гарнитура и бытовой техники, следует расставить, как предполагается на настоящей кухне. При желании первоначальные эскизы можно загрузить в специальную систему разработки дизайнов в режиме 3D на компьютере и посмотреть на результат своего труда в окончательном варианте. Но психологи рекомендуют изготовить макет, т.к. это будет увлекательным занятием для всех членов семьи, особенно если в ней есть дети. Помещение кухни и обстановку можно оформить в тех же тонах, что и будущая кухня, так она станет еще реалистичней.

Макет кухни из картона

Изготовление по образцу старой кухни

Если дизайн установленного гарнитура подходит по форме и размерам, но требуется его заменить, можно использовать его в качестве основы для изготовления новой кухни своими руками вместо чертежей:

• Разобрать старые модули на части, детали каждого пронумеровать, чтобы не перепутать потом;
• Очистить их от пыли;
• Снять замеры, по которым будут изготовлены детали нового гарнитура;
• Вырезать части нужной формы из листа ДСП;
• Соединить, закрепить новую фурнитуру, установить на место.

Декор кухонной мебели своими руками

В ходе работы можно подкорректировать размеры некоторых частей, если они не устраивают. Можно опираться на фото чертежей и размеров для изготовления кухни своими руками.

Изготовление мойки своими руками

Можно изготовить бетонную мойку самостоятельно. Несмотря на сложность процесса, данный метод позволяет воплотить любую фантазию. Для изготовления необходимо сделать опалубку из ДСП или ОСП. Затем ее нужно надежно прикрепить к стене

Важно, чтобы напольное покрытие было способно выдержать вес раковины. Крепежные элементы делают из арматуры

После всех подготовительных работ заливают бетон и ожидают его затвердевания

Полную прочность изделие наберет спустя 21 день после заливки

После всех подготовительных работ заливают бетон и ожидают его затвердевания. Полную прочность изделие наберет спустя 21 день после заливки.

Изготовить раковину для кухни из искусственного камня своими руками сложно. Для этого необходимо иметь навыки работы с камнем и специальные инструменты. Этап работ следующий:

1. Осуществляется разметка границ на лицевой стороне.
2. Пилой делают разрезы в тех местах, которые нужно удалить.
3. Долотом и молотком убирают лишний камень.
4. Шлифуют поверхность. Ровность проверяют прикладыванием листа фанеры.
5. Размечают лоно раковины.
6. Делают разрезы пилой, а долотом убирают лишний материал.
7. В конце просверливают сливное отверстие и шлифуют изделие.

Раковина из камня имеет большой вес, поэтому для ее установки необходимо основание, которое способно выдержать такие нагрузки, и надежные крепежные элементы.
