Составляем чертежи теплиц из профильной трубы с размерами: 5 правил

Чертежи и расчеты

Проект будущей теплицы следует планировать исходя из стандартных размеров используемых материалов:

• Расчеты для арочной теплицы выгодно производить на длину опорной арки, равную 6 метрам. Высота готового сооружения будет 1,9 м, что достаточно для комфортного нахождения внутри даже очень высокого человека. Ширина 3,8 м позволит сделать две широкие грядки или три узкие с двумя техническими проходами.
• Длина стандартного листа поликарбоната 6 метров, длина профильной трубы 6 или 12 метров. Ширина пролета между несущими стойками 1 м.
• Обязательно верхняя и серединная обвязка. Длина профиля соответствует длине сооружения.
• Дополнительные трубы для сооружения двери и фрамуг.
• Ширина поликарбонатного листа составляет 2,1 м. Три состыкованных внахлест листа достаточно для шестиметровой теплицы.
• Плюс один лист на торцы, стены и форточки.
• Если теплица с двускатной крышей, то в ней можно спроектировать дополнительно боковые фрамуги для проветривания. В арочной теплице этого не делают.
• Расчет двускатной теплицы ведут из желаемых ее размеров. Для уклона крыши достаточно угла в 30 градусов. Стандартная высота стенки 2 м.

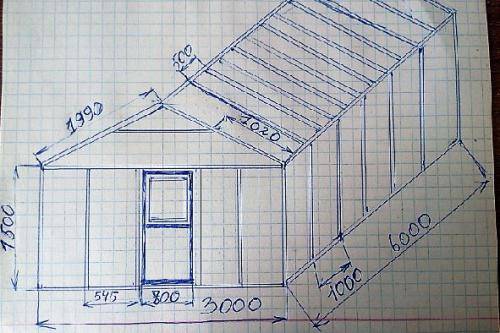

Чертеж строят на миллиметровке или, для тех, кто имеет такие навыки, в компьютерной программе. Самую простую программу для 3D-моделирования предлагает Google SketcUp.

Преимущества теплицы из поликарбоната по сравнению с аналогами

Перед тем, как начать рассматривать технологию строительства давайте отметим, что теплица из поликарбоната обладает следующими преимуществами в отличии «классических» материалов для строительства теплиц, например:

• Прочность материала. Доказано, что поликарбонат по сравнению с полиэтиленом или стеклом, обладает более высокими качествами прочности и способен переносить физические воздействия лучше чем аналоги. Так например, поликарбонат не подвержен излишней нагрузки на крышу в зимний период. Обычно от этого не застрахованы теплицы сделанные из стекла и зимой от излишней снеговой нагрузки стекла могут потрескаться и прийти в негодность.
• Поликарбонат в отличии от стекла менее подвержен воздействию ультрафиолета, что позволяет растениям, которые выращиваются в теплице из поликарбоната меньше облучаться ультрафиолетовыми лучами.
• Обладает высокими (по сравнению с аналогами) качествами по теплоизоляции за счет того, что поликарбонат — это двухслойный материал.
• Устойчив к температурному режиму. Теплица из поликарбоната может выдержать, как сибирские морозы (до — 50 градусов С), так и крымские жаркие дни (до + 60̊С ).
• Материал легко поддается сверлению, гибкий (при нагревании), что делает его достаточно комфортным при работе. Кроме этого материал достаточно легок и разбит на удобные листы. Листы поликарбоната обычно имеют размеры 600*210 см, что при правильном подходе делает возможным укрыть теплицу 3-4 листами.
• Важным преимуществом является то, что в отличии теплицы из стекла, теплица из поликарбоната способна рассеивать солнечный свет, из-за этого снижается шанс горения растений в условиях высокой температуры.
• И последним преимуществом поликарбоната является его стоимость. Средняя стоимость теплицы из поликарбоната обходится гораздо дешевле теплицы из стекла.

Строительство теплицы

Подготовка чертежей

Перед тем как изготовить теплицу из профильной трубы, следует подготовить чертежи. Как уже было сказано выше, предварительно необходимо определиться с типом конструкции и ее размерами.

Выбор места

После того как все нюансы будущей конструкции будут определены и занесены на бумагу, необходимо выбрать место для теплицы

В первую очередь нужно обращать внимание на освещенность участка на протяжении дня. Теплицы не возводят возле высокорослых деревьев, которые дают много тени

Если теплица будет функционировать и в зимнее время, то лучше ее установить возле жилого дома, что позволит сократить затраты на обогрев, так как можно будет использовать один агрегат для прогрева и подачи теплоносителя в дом и теплицу

Если теплица будет функционировать и в зимнее время, то лучше ее установить возле жилого дома, что позволит сократить затраты на обогрев, так как можно будет использовать один агрегат для прогрева и подачи теплоносителя в дом и теплицу.

Профильная труба 20х20 мм

Материал

Для изготовления теплицы понадобятся следующие материалы:

Профильные трубы сечением 40х20 мм	Для рам каркаса.
Профильные трубы сечением 20х20 мм	Подойдут для связки между рамами.
Покрытие	Пленка либо поликарбонат.
Цемент и песок	Для заливки фундамента.

Фундамент

Изготовление теплицы начинается с устройства фундамента. Вариантов может быть очень много, так как для этого можно использовать любой подходящий материал. Далее рассмотрим простой и распространенный вариант – мелкий бетонный фундамент, глубиной на один штык лопаты.

Площадка под теплицу

Итак, конструкция выполняется следующим образом:

• В первую очередь разравнивается площадка, на которой будет устанавливаться теплица.
• Далее вырывается траншея глубиной и шириной в штык лопаты.
• Затем вдоль траншеи закладываются анкера, к которым будут крепиться профильные трубы.
• После установки анкеров, траншея заливается бетоном.

После завершения этой работы, строительство нужно прекратить, пока полностью не застынет бетон. Обычно на это требуется 28 дней.

Монтаж каркаса

Теперь, когда основание готово, рассмотрим, как сварить теплицу из металлических профильных труб. Начинать работу нужно с нарезки деталей, в соответствии с чертежом, чтобы дальнейшая работа заключалась только в сборке. Для удобства, отрезки нужно пронумеровать.

Инструкция по монтажу конструкции выглядит следующим образом:

К закладным деталям в первую очередь приваривается труба сечением 40х20 мм.
Чтобы не допустить перекосов рамы, сборку основных узлов следует выполнять на плотной и гладкой площадке.
Далее к основанию привариваются вертикальные стойки, положение которых необходимо проверить вертикальным уровнем. Для точного совпадения с вертикалью, стойки фиксируют раскосыми уголками, которые привариваются к горизонтальной трубе фундамента

Если рама будет обшиваться поликарбонатом, то шаг стоек подбирается в соответствии с шириной листа.
Соединить все стойки следует трубами диаметром 40х20 мм, которые должны располагаться горизонтально, параллельно трубам основания.
Для придания раме большей прочности, стойки нужно дополнительно скрепить поперечинами.
Важной несущей частью является торцевая рама. В ней необходимо выполнить дверной проем и проем для форточки

Для дверного проема нужно использовать трубу сечением 40х20 мм, форточка же выполняется из трубы сечением 20х20 мм.

Для дверного проема нужно использовать трубу сечением 40х20 мм, форточка же выполняется из трубы сечением 20х20 мм.

Отрезки проемов нужно выварить заподлицо с основной рамой. Благодаря такому соединению, можно будет покрыть конструкцию ровным слоем поликарбоната, без морщин и неровностей.

Завершающим этапом монтажа рамы является установка стропильной системы. Как правило, треугольники свариваются на земле, после чего фиксируются на раме. Если теплица небольшая, то раму кровли можно полностью выполнить на земле, после чего установить ее на основную раму конструкции и приварить.

На этом основная часть работы завершена. Осталось выполнить рамы двери и форточки, после чего прикрепить их к стойкам проемов при помощи навесов.

На фото – крепеж для листов поликарбоната

Обшивка

Крепление листов поликарбоната осуществляется саморезами с термошайбой. Листы крепятся встык друг к другу, после чего стыки промазываются силиконовым герметиком.

После полной обшивки изделия, на конек крыши следует прикрепить профиль металлочерепицы. В последнюю очередь поликарбонатом обшивается рама двери и форточки.

На этом изготовление теплицы завершено. Осталось только удобрить почву, после чего можно приступать к посадке культур.

Арочная теплица своими руками из профильной трубы чертежи. Изготовление двухскатной теплицы по чертежу

Этот вариант теплицы немного посложнее, да и профильной трубы уйдёт побольше. Такая конструкция позволяет выращивать более высокие растения.

Кстати, для стен и крыши теплицы, лучше покупать профиль 40х20, а для перемычек можно использовать 20х20.

1. Первое с чего нужно начинать её делать, это с примерного чертежа.

2. Далее определяемся с местом, где будем делать теплицу. Выравниваем площадку и изготавливаем боковые стены, их должно быть 2 шт.

Перед тем, как приваривать стойки к 6 м. профилю, не забудьте измерить диагональ.

3. Таким же образом делаем торцевые стены, которые с дверями и окнами. При этом зазор между стойками и дверями должен быть 1 см.

 4. Устанавливаем конструкцию на выравненные (нивелиром) кирпичи и свариваем все стены между собой.

5. Далее установить основания теплицы с помощью уголков и арматуры, как написано выше (в первой главе) или же залить ленточный фундамент. Это уже на ваше усмотрение.

6. Варим крышу. По желанию в ней тоже можно сварить пару окон, для лучшего проветривания.

Кстати, перемычки лучше делать через 50 см., чтобы карбонат дольше простоял и не лопнул под воздействием снежных осадков.

7. И постепенно устанавливаем её на стены парника.

8. Зашиваем нашу конструкцию поликарбонатом. Только не забудьте зачистить и покрасить трубы теплицы. Все торцы проходим клейкой лентой, для герметизации.

Как видите сложности в изготовлении никакой нет. Она получается дороже торговой, но зато надёжней.

Преимущества и особенности конструкции

Двухскатные теплицы хорошо показали себя в разных климатических условиях. По целому ряду причин они хороши для выращивания самых разных сельскохозяйственных и декоративных культур в умеренном климате.

1. Устойчивы против ветра и осадков.
2. Достаточная высота для обслуживания и выращивания высокорослых культур, зелени и цветов в несколько ярусов.
3. Пространство внутри лишено неудобных и непригодных для размещения растений участков.
4. При той же занимаемой площади объём внутри больше, чем у конструкций другой формы – большее количество воздуха обеспечивает хороший микроклимат, равномерное изменение температуры и влажности.
5. Хорошо прогревается и освещается, при достаточной теплоизоляции может использоваться в течение всего года.
6. Легко рассчитать и спроектировать с минимальным количеством обрезков материала для каркаса и покрытия.
7. Для сборки не нужно редкого оборудования – трубогибочного станка. Даже без сварочного аппарата можно обойтись.

Главная особенность двухскатной теплицы – возможность изменить высоту конька. Обычно наклон крыши около 30-40 градусов. Если зимы снежные и очищать крышу нет возможности – её лучше сделать более крутой, чтобы снег не накапливался, а сползал под собственным весом. При более тёплом климате и малоснежных зимах в крыше удобно устанавливать вентиляционные форточки.

Покрытием теплицы в виде домика может быть:

• стекло или готовые металлопластиковые конструкции со стеклопакетами;
• полиэтиленовая плёнка – для временных сезонных конструкций и лёгких парников;
• ПВХ-плёнка – более прочная и современная;
• наиболее популярный вариант покрытия – поликарбонат – благодаря отличным светопропускающим и теплоизолирующим характеристикам при умеренной цене.

Двускатная теплица из профильной трубы своими руками. Последовательность работ при сооружении парника из профиля

В целом весь процесс сооружения теплицы из профильных труб включает четыре основных этапа:

1. Разметка.
2. Заливка фундамента.
3. Сбор каркасной конструкции.
4. Обшивка поликарбонатом.

Сначала намечают место для будущего парника из профильной трубы и вбивают по его периметру деревянные колышки, на которые натягивают веревку.

Далее приступают к возведению фундамента. Каркасная конструкция из профильной трубы, которая будет перенесена на опоры, является довольно крепкой и не склонна к деформациям. Поэтому зачастую для парника достаточно столбчатого фундамента из асбестоцементных труб.

Столбчатый фундамент заливают так:

• в грунте на определенном расстоянии друг от друга буравят отверстия, по диаметру превышающие размеры труб;
• в полученные ямки погружают, собственно, асбестовые трубы;
• зазоры между трубами и почвой засыпают наполнителем и тщательно трамбуют его;
• внутрь трубы заливают цементный раствор, следя, чтобы в нем не было пустот;

в верхней части залитой трубы в бетон погружают металлическую пластину или кусок арматуры, которые послужат в качестве сцепки для фундамента с каркасной конструкцией.

Собирать корпус из профильных труб начинают с торцевых участков конструкции. Соединение отрезков трубы между собой выполняют сварочным методом, используя тройники, уголки, а также с помощью соединительных муфт. Сварочные швы получаются намного крепче, и конструкция получается более устойчивой. Однако если вы хотите сделать каркас разборным, то лучше применять соединительные муфты.

На последнем этапе приступают к обшивке корпуса листами поликарбоната. Его фиксируют саморезами с термошайбами, чтобы в ячейки материала не проникала влага.

Обратите внимание, что при креплении поликарбоната, его ячейки должны располагаться под углом или вертикально. Горизонтальное положение не позволит влаге стекать и ухудшит качество материала

Если вы задумали построить теплицу из профильной трубы домиком, с полноценной двускатной крышей, то в ней, помимо входной двери, нужно прорезать форточки. Ну а маленькие арочные парники могут обойтись только дверью.

Особенности каркасных конструкций из профильных труб

При равной прочности они на 25% легче швеллеров и двутавровых балок. Конструкции из профильных труб имеют следующие преимущества:

• за счёт квадратного сечения элементов каркас обладает высокой стойкостью к деформированию во всех направлениях;
• теплица или парник могут быть изготовлены самостоятельно, так как для монтажа не требуются профессиональные навыки;
• собранная конструкция способна выдерживать значительные нагрузки;
• материал не гниёт, не поражается плесенью и грибком;
• при одинаковом весе их сопротивление на изгиб за счёт рёбер жёсткости больше на 30%, чем у аналогов круглого сечения;
• конструкция из профиля устойчива к перепадам температуры;
• сварные конструкции более надёжны, чем собранные на болтах.

В течение многолетней эксплуатации недостатки не обнаружены. Однако в северных регионах отмечены случаи, когда под весом сырого снега не выдерживали крепления кровли. Если невозможна регулярная очистка крыши, рекомендуется сократить расстояние между фермами.

Каркас для теплицы из профильной трубы своими руками чертежи. Изготовление двухскатной теплицы по чертежу

Этот вариант теплицы немного посложнее, да и профильной трубы уйдёт побольше. Такая конструкция позволяет выращивать более высокие растения.

Кстати, для стен и крыши теплицы, лучше покупать профиль 40х20, а для перемычек можно использовать 20х20.

1. Первое с чего нужно начинать её делать, это с примерного чертежа.

2. Далее определяемся с местом, где будем делать теплицу. Выравниваем площадку и изготавливаем боковые стены, их должно быть 2 шт.

Перед тем, как приваривать стойки к 6 м. профилю, не забудьте измерить диагональ.

3. Таким же образом делаем торцевые стены, которые с дверями и окнами. При этом зазор между стойками и дверями должен быть 1 см.

 4. Устанавливаем конструкцию на выравненные (нивелиром) кирпичи и свариваем все стены между собой.

5. Далее установить основания теплицы с помощью уголков и арматуры, как написано выше (в первой главе) или же залить ленточный фундамент. Это уже на ваше усмотрение.

6. Варим крышу. По желанию в ней тоже можно сварить пару окон, для лучшего проветривания.

Кстати, перемычки лучше делать через 50 см., чтобы карбонат дольше простоял и не лопнул под воздействием снежных осадков.

7. И постепенно устанавливаем её на стены парника.

8. Зашиваем нашу конструкцию поликарбонатом. Только не забудьте зачистить и покрасить трубы теплицы. Все торцы проходим клейкой лентой, для герметизации.

Как видите сложности в изготовлении никакой нет. Она получается дороже торговой, но зато надёжней.

Как собрать теплицу из поликарбоната своими руками

Если вы хотите заняться садоводством, вам стоит подумать о теплице. Сегодня доступно несколько вариантов тепличных материалов, включая стекло, различные виды пластмасс, стекловолокно, акрил, вам остается только выбрать материал. Одним из таких вариантов, пожалуй, самый эффективный и дешевый, является поликарбонат. У него есть и другие преимущества, такие как легкий вес, улучшенные изоляционные и удерживающие тепло свойства. Вы можете сделать теплицу самостоятельно или купить готовый комплект, который соответствует вашим размерам и карману. Здесь показано, как из комплекта собрать теплицу из поликарбоната своими руками. Очень подробные пошаговые фото, а если предпочитаете посмотреть видео, ссылка на сайт под галереей.

Источник фото: www.builders.ph/-how-to-build-a-polycarbonate-greenhouse/

Как собрать поликарбонатную теплицу из комплекта

Вот еще небольшой пример, как собрать комплект теплицы под поликарбонат. Работая изнутри теплицы, прикрепите нижнюю плиту к угловым распоркам, а настенные стойки к нижней плите. Угловые стойки крепятся к двускатной крыше с помощью угловой пластины. Используйте два болта в угловых стойках и два в двускатной крыше. Установите два дополнительных болта в центральные стойки. Они необходимы для соединения скоб и дверного колпака. Наденьте четыре болта на фронтоне крыши и прикрепите их к угловой стойке с помощью угловой пластины, а затем затяните гайки. Таким же образом соберите другую торцевую стенку, но без дверной коробки.

Разложите стойки и прикрепите к нижнему подоконнику. Две боковые стенки собираются одинаково. Чтобы прикрепить углы, ослабьте четыре гайки на пластине, которая соединяет торцевую стенку с фронтоном крыши. Разведите это соединение, затем скрепите нижние скобы в каждом из четырех углов. Чтобы прикрепить опору гребня, просто ослабьте кронштейн, задвиньте его и затяните. Прикрепите шесть стоек крыши, совместив их со стенными стойками и закрепив их болтами.Соберите рамы для дверей и окон и закрепите болтами. Прикрепите ручку к двери.Установить оконные и дверные панели. Убедитесь, что каркас теплицы сидит прямо и ровно на основании, прежде чем прикручивать.

Вставьте панели поликарбоната и измерьте прокладки. Нажмите на прокладку до упора и установите на место. После установки боковых стенок нажмите на боковые прокладки. С боковыми панелями и прокладками, пришло время поставить одну панель крыши, а затем сдвинуть опору сверху вниз. Окна должны просто сдвинуться на место.Прикрепите петли к дверной коробке, а затем вставьте дверь. Верхняя часть стены теплицы – это водосточная система. Для отвода воды от теплицы установите прилагаемый водосточный желоб.Установите дополнительный вытяжной вентилятор. Чтобы вырезать отверстие в панели из поликарбоната на задней стенке теплицы, используйте универсальный нож. Снаружи установите жалюзи. Закрепите вентилятор с двигателем с помощью болтов каретки.

Источник фото: www.diynetwork.com/how-to/outdoors/structures/how-to-build-a-greenhouse-from-a-kit

Как собрать алюминиевую теплицу под поликарбонат (из комплекта)

Если вы приобрели готовый комплект теплицы из поликарбоната, это не значит, что вы избавлены от мелких и больших неприятностей, которые могут возникнуть в процессе сборки и эксплуатации. Здесь, на примере этой конструкции с алюминиевым каркасом и панелями из поликарбоната показано, как устранить некоторые характерные недостатки своими руками. Это не означает, что вы купили некачественную продукцию, просто она не всегда соответствует вашим личным потребностям и особенностям вашего участка. Конечно, в каждом случае это будут другие недостатки, а может вам повезет и ничего не придется переделывать.

Для усовершенствования данной теплицы из поликарбоната, было с делано, в частности: Покрытие сомнительных поликарбонатных панелей высококачественной 6-миллиметровой пластиковой пленкой, защищенной от ультрафиолета. Создание жесткого каркаса стеллажей из брусков 2х4, который служит прочной внутренней конструкцией для крепления. «Поднятие крыши» высокочастотного блока почти на 30 см, используя доски 2х12 на краю основания теплицы. Переконфигурация входной двери таким образом, чтобы она была прочно прикреплена к каркасу, а не работала как хрупкий ползунок. Конкретно про все эти преобразования можно прочитать на сайте, ссылка под галереей. Ниже смотрите детальные пошаговые фото.

Источник фото: www.instructables.com/id/Building-and-Improving-the-Harbor-Freight-6×8-Gree/

Конструктивные решения

Теплицы, имеющие трубный каркас, отличаются вариативностью исполнения:

1. Прямоугольные, характеризуемые наличием двускатной крыши. Внешний вид таких теплиц соотносится с формой обычного загородного дома. Их достоинство — это большое внутреннее пространство, что дает возможность выращивать высокие растения в любом месте теплицы, а не только в ее центре.
2. Прямоугольные, определяемые как тоннельные. Имеют плоскую крышу, обеспечивая этим, с одной стороны, экономию профильных труб, которые достаточно дороги, а с другой, определяя возникновение ряда проблем. Например, горизонтальная крыша создает условия, когда снег не имеет возможности скатываться с нее. В результате тепло парника приводит к таянию снега, образуется лед и возникает опасность повреждения поликарбоната из-за увеличения силы давления.
3. Арочные, являющиеся самыми оптимальными с точки зрения расхода стройматериалов. В то же время особенности конструкции требуют наличие специальных трубогибов, с помощью которых профильной трубе придается форма дуги.

Наибольшее распространение в плане сборки теплиц получили материалы с сечением 20 на 20 мм и 20 на 40 мм. Вторые в данном случае обладают изрядным запасом прочности, но отличаются большей массой и более высокой ценой.

В связи с этим неразумно собирать теплицу только из труб большего размера. Куда эффективнее использовать их лишь для установки в качестве стеновых опор и монтажа стропил. Все другие элементы теплицы вполне можно собрать из трубы 20 на 20 мм.

Чертежи парников и теплиц из профильной трубы, схемы с размерами

При составлении схемы теплицы или парника из профиля необходимо опираться на его длину.

Например, элементы арочной конструкции должны располагаться на расстоянии 1 м друг от друга. Таким образом, для теплицы 3*6 из квадратной трубы понадобится шесть профилей в виде дуг. Стандартная длина профиля 6,1 м. Из него получится полукруг радиусом 1,9 м.

При сооружении теплицы с двухскатной крышей высота стенок должна быть 1,7-2 м, а ширина 4 метра (при скате 30-45 градусов, длиной 2,25-2,45 м). Перемычки на такой конструкции монтируются в верхней части дуг и посередине скатов (с каждой стороны по 2 шт.). Заднюю стенку необходимо закрепить парой поперечин. На фасаде размещается проем для дверцы. Опираясь на его размеры, рассчитывается количество дополнительного материала.

На чертеже обязательно должны быть указаны точные размеры — длина, ширина, высота. Без точных замеров соорудить качественную и прочную конструкцию не получится.

Теплица из профиля своими руками чертежи. Выбор места

На выбор места под теплицу влияет очень много факторов:

• световой режим;
• направление господствующих ветров;
• ровность участка;
• удобство подхода к теплице;
• прочие.

Основным фактором, влияющим на выбор места под теплицу, все же является световой режим. Теплица обязательно должна располагаться на хорошо освещенной солнцем территории , так как именно солнечные лучи являются основным источником энергии для роста растений.

Если расположить теплицу в плохо освещенном месте, то зимнее выращивание светолюбивых растений, таких как перец, томаты и огурцы, будет невозможным. Или же участок придется оснастить дополнительными источниками искусственного света, но это большие затраты.

Но летом и поздней весной может возникнуть противоположная проблема: парник будет слишком сильно подвергаться воздействию солнечных лучей, в результате чего внутри будет очень высокая температура и растения будут плохо расти или даже гибнуть.

В таком случае выходом из ситуации станет установка в теплице автоматической системы вентиляции . С помощью современных вентиляционных систем, работающих в автоматическом режиме, довольно легко поддерживать внутри теплицы оптимальную температуру и благоприятный микроклимат для всех видов растений.

Для установки теплиц весеннего типа необходимо выбрать место так, чтобы парник был хорошо освещен солнцем в первой половине дня. В послеобеденные часы рекомендуется, чтобы весенние теплицы находились в тени.

Что касается зимних построек, то тут подойдет открытое пространство без строений и деревьев, а угол падения лучей в зимнее время должен составлять 15°. При создании парника с наклонными боковыми стенами свет будет попадать внутрь под прямым углом и тем самым обеспечится максимальное проникновение света.

Для постоянных зимних теплиц очень важным фактором в выборе места для строительства конструкции является направление господствующих ветров.

Зимняя теплица должна быть максимально защищена от порывистых холодных зимних ветров, что поможет сократить потери тепла в зимний период.

Возводить теплицу можно только на ровном участке. Будущее месторасположение теплицы необходимо предварительно подготовить: очистить от мусора и при необходимости выровнять, но уплотнять почву все же не рекомендуется, так как таким образом нарушится ее структура и плодородность.

Ну и последний немаловажный фактор – это удобство подхода к теплице . Лучше всего создавать пристенные теплицы или строить их около дома.

Совет: для более длительного срока службы теплицы и ее максимальной устойчивости необходимо предварительно создать фундамент.

Перед началом сборки каркаса теплицы нужно нарезать необходимое количество металлического профиля нужных размеров согласно чертежу.

Чертежи каркасов профиля для постройки теплицы своими руками.

Лучше нарезку деталей и их сборку осуществлять последовательно по секциям, чтобы не наделать ошибок. Чтобы соединить пару готовых элементов каркаса необходимо просунуть один край профиля в другой.

Для обеспечения целостности конструкции края горизонтальных планок нужно будет надрезать и загнуть.

В зависимости от того, каких размеров будет теплица, необходимо приобрести направляющие профиля 42 или 50 размера. Каркас будет состоять из горизонтально расположенных элементов, укрепленных поперечным и вертикальным профилем.

Скрепляться каркас будет при помощи саморезов (рекомендуется применять саморезы с плоской шляпкой).

На

Начинать строительные работы следует только после создания чертежа, который позволит избежать всевозможных ошибок в процессе строительства.

На фото каркас теплицы из профиля

На чертеже необходимо указать высоту, ширину и длину строения, а также предусмотреть, какой именно профиль понадобится.

Готовый каркас следует обшить поликарбонатными листами. Их следует закрепить при помощи шурупов (в этом деле поможет шуруповерт).

Конструктивные решения

Теплицы, имеющие трубный каркас, отличаются вариативностью исполнения:

1. Прямоугольные, характеризуемые наличием двускатной крыши. Внешний вид таких теплиц соотносится с формой обычного загородного дома. Их достоинство — это большое внутреннее пространство, что дает возможность выращивать высокие растения в любом месте теплицы, а не только в ее центре.
2. Прямоугольные, определяемые как тоннельные. Имеют плоскую крышу, обеспечивая этим, с одной стороны, экономию профильных труб, которые достаточно дороги, а с другой, определяя возникновение ряда проблем. Например, горизонтальная крыша создает условия, когда снег не имеет возможности скатываться с нее. В результате тепло парника приводит к таянию снега, образуется лед и возникает опасность повреждения поликарбоната из-за увеличения силы давления.
3. Арочные, являющиеся самыми оптимальными с точки зрения расхода стройматериалов. В то же время особенности конструкции требуют наличие специальных трубогибов, с помощью которых профильной трубе придается форма дуги.

Наибольшее распространение в плане сборки теплиц получили материалы с сечением 20 на 20 мм и 20 на 40 мм. Вторые в данном случае обладают изрядным запасом прочности, но отличаются большей массой и более высокой ценой.

В связи с этим неразумно собирать теплицу только из труб большего размера. Куда эффективнее использовать их лишь для установки в качестве стеновых опор и монтажа стропил. Все другие элементы теплицы вполне можно собрать из трубы 20 на 20 мм.

Преимущества и особенности конструкции

Двухскатные теплицы хорошо показали себя в разных климатических условиях. По целому ряду причин они хороши для выращивания самых разных сельскохозяйственных и декоративных культур в умеренном климате.

1. Устойчивы против ветра и осадков.
2. Достаточная высота для обслуживания и выращивания высокорослых культур, зелени и цветов в несколько ярусов.
3. Пространство внутри лишено неудобных и непригодных для размещения растений участков.
4. При той же занимаемой площади объём внутри больше, чем у конструкций другой формы – большее количество воздуха обеспечивает хороший микроклимат, равномерное изменение температуры и влажности.
5. Хорошо прогревается и освещается, при достаточной теплоизоляции может использоваться в течение всего года.
6. Легко рассчитать и спроектировать с минимальным количеством обрезков материала для каркаса и покрытия.
7. Для сборки не нужно редкого оборудования – трубогибочного станка. Даже без сварочного аппарата можно обойтись.

Главная особенность двухскатной теплицы – возможность изменить высоту конька. Обычно наклон крыши около 30-40 градусов. Если зимы снежные и очищать крышу нет возможности – её лучше сделать более крутой, чтобы снег не накапливался, а сползал под собственным весом. При более тёплом климате и малоснежных зимах в крыше удобно устанавливать вентиляционные форточки.

Покрытием теплицы в виде домика может быть:

• стекло или готовые металлопластиковые конструкции со стеклопакетами;
• полиэтиленовая плёнка – для временных сезонных конструкций и лёгких парников;
• ПВХ-плёнка – более прочная и современная;
• наиболее популярный вариант покрытия – поликарбонат – благодаря отличным светопропускающим и теплоизолирующим характеристикам при умеренной цене.

Нужно ли делать фундамент?

Для лёгкой переносной сезонной теплицы будет достаточно устойчивого основания из деревянного бруса. Для более капитальной, предназначенной для холодного времени года или просто большой – понадобится фундамент. Закладку ленточного фундамента для теплицы из профильной трубы рекомендуется производить с соблюдением нескольких обязательных этапов.

В траншею глубиной 40 см и шириной в 20 см нужно уложить гравийную подушку толщиной около 5 см и разровнять её. Над поверхностью земли устанавливается опалубка для цокольной части. На гравийную подушку вертикально установить отрезки более толстой профильной трубы, которые впоследствии будут находиться над верхней частью фундамента. К ним будет крепиться основание каркаса

Важно, чтобы эти колышки не касались почвы – это предотвратит скорое разрушение от коррозии. Устанавливать нужно примерно на расстоянии метра один от другого, а в углах – по паре. Залить фундамент вместе с цоколем и оставить до затвердевания на положенное время, накрыв плёнкой

Когда фундамент приобретёт окончательную прочность, на него нужно прикрепить основание. Проще и надёжнее всего – приварить его к установленной заранее в фундамент арматуре

Залить фундамент вместе с цоколем и оставить до затвердевания на положенное время, накрыв плёнкой. Когда фундамент приобретёт окончательную прочность, на него нужно прикрепить основание. Проще и надёжнее всего – приварить его к установленной заранее в фундамент арматуре.

Особенности сборки каркаса х2

Каркас из профильной трубы можно собрать при помощи крепежа и сварки. Сварное соединение более прочное, не расшатывается. Крепёж позволяет демонтировать теплицу на зиму или по иной причине. Для основания, передней и задней стенки, каркаса основания инженеры рекомендуют брать более толстую трубу. Для промежуточных опор и дополнительных рёбер жёсткости – более лёгкую.

1. Собирать нужно начинать с задней торцевой стенки.
2. Затем собрать переднюю торцевую стену.

Важно!

Обязательно следует измерить длину диагоналей в получившихся рамках. Диагонали должны быть строго равны. Это единственный надёжный метод проконтролировать прямоугольность конструкции.

1. Установить переднюю и заднюю стенки, тщательно выровняв их вертикально при помощи отвеса.
2. Затем установить вертикальные рёбра жёсткости вдоль боковых сторон. Их следует крепить с шагом 1 м к основанию и арматуре фундамента.
3. Закрепить верхнюю часть каркаса – параллельно основанию, соединив вертикальные опоры.
4. После скрепить коньком верхушку крыши.
5. Крышу рекомендуется усилить дополнительными направляющими, для более надёжного сопротивления покрытия нагрузкам.

Как согнуть трубу?

Если теплица не очень большая и при её проектировании были учтены размеры стандартных отрезков трубы, то вертикальные опоры для крыши и стен можно сделать не отрезая трубу – из целых кусков. Чтобы согнуть трубу на нужный угол в месте примыкания крыши к стене, нужно отмерить и на этой высоте сделать надрез болгаркой. Надрезанную трубу легко согнуть на нужный угол, приложив небольшое усилие. Сгиб следует закрепить сваркой.

Оцинкованный профиль для теплицыПрочность теплицы из поликарбоната, ее устойчивость и долговечность во многом определяются типом каркаса….

Сварочные работы

Сварной каркас прочнее собранного при помощи крепежа

Особенно важно хорошее соединение частей каркаса для теплицы, которая подразумевает круглогодичное использование. Для изготовления каркаса из профильной трубы достаточно минимальных навыков работы со сварочным оборудованием. Чтобы конструкцию не повело, сваривать детали нужно как бы прихватывая, не делая длинных сварочных швов

Чтобы задняя и передняя стенки были идентичны, сварочные работы можно выполнять одновременно, положив их друг на друга и закрепив при помощи струбцин

Чтобы конструкцию не повело, сваривать детали нужно как бы прихватывая, не делая длинных сварочных швов. Чтобы задняя и передняя стенки были идентичны, сварочные работы можно выполнять одновременно, положив их друг на друга и закрепив при помощи струбцин.

После выполнения монтажных работ – закрепления основания к арматуре, установки передней и задней торцевых стен, боковых рёбер жёсткости и окончательного скрепления каркаса горизонтальными направляющими, следует произвести антикоррозионную обработку. Для этого нужно металлической щёткой очистить сварочные швы от окалины и покрыть весь каркас антикоррозионной грунтовкой. После можно покрасить в любой понравившийся цвет.

Важно!

Тщательно зачищать сварочные швы и торцы отрезанных труб нужно ещё и для того, чтобы не повредить покрытие острыми металлическими заусенцами.
