Выбор и установка дренажных труб: 3 вида материалов

СНиП Правила устройства дренажа, составление сметы и проектирование

Устройство и проектирование дренажа фундамента зданий должно производиться в соответствии с требованиями СНиП (Строительные нормы и правила). Дренаж, выполненный в полном соответствии со всеми нормами, будет исправно служить долгие годы и исполнять надлежащие функции.

Основные правила составления проекта дренажной системы.

измеряют уровень залегания подземных вод

рассчитывают среднемесячное количество осадков

определяют состав почвы

учитывают расположение ближайших естественных водоемов

измеряют уровень промерзания грунта

проводят геодезические измерения ландшафта местности

На втором этапе производиться составление самого проекта, который включает в себя:

составляется схематическое изображение будущей системы дренажа

выполняется расчет параметров глубины залегания труб, уклона, сечения, учитываются особенности сборки

подбираются соответствующие по типоразмеру комплектующие (дренажные трубы, колодцы, фитинги)

составляется перечень и рассчитывается количество необходимых дополнительных материалов.

Правильно составленная проектная документация значительно сократит время монтажа системы, обеспечит экономию средств на строительные материалы и оборудование, обеспечит надежную работу системы.

Из чего складывается смета расчетов работ по обустройству дренажной системы

При составлении сметы учитываются не только стоимость материалов и оборудования для прокладки дренажной системы, но и стоимость демонтажа покрытия или отмостки фундамента и стоимость самих работ, а так же восстановление покрытия и укладка нового грунта для нормального прорастания растений.

Основными составляющими сметы на производство работ по устройству дренажной системы являются затраты на следующие виды работ:

демонтаж старого покрытия или отмостки здания

рытье траншеи под прокладку системы

засыпка щебня под систему труб

монтаж ревизионных колодцев и накопительного колодца

усиление бортов траншеи

настил нового покрытия или отмостки

Так производиться расчет стоимости и количества необходимых материалов:

тротуарной плитки или асфальтного покрытия

нового плодородного грунта

Расчётная стоимость работ и материалов будет завесить от длины трубопровода и глубины его погружения в почву.

Правила, по которым производится монтаж дренажной системы

Конструкция дренажей выполняется в соответствии с правилами и СНиП 2.06.15-85 и СНиП 2.02.01-83. Закрытая дренажная система в основном прокладывается на глубине от 0,7 до двух метров, за исключением территорий с глубоким промерзанием почвы. Ширина дренажной системы должна быть в пределах от 25 до 40 см. Необходимо учитывать наклон системы, о чем в СНиПе сказано:

при глинистых почвах значение уклона производиться из расчёта 2 см на каждый погонный метр трубопровода

при песчаных почвах 3 см на каждый погонный метр

Дно траншеи покрывается слоем щебня фракцией от 5 до 15 мм, толщина подушки не менее 15 см. На подушку из щебня укладывается система трубопровода, монтируются дренажные колодцы, и производится обсыпка грунтом. При работе системы вода проходит по системе дренажа, собираются в коллекторе, после чего сливается в ближайший водоем или овраг. Место слива должно быть зацементировано и расположено под острым углом к берегу водоема. Дренаж фундамента контролируется при помощи ревизионных колодцев из железобетонных или пластиковых труб. Уровень грунтовых вод не только не будет подниматься, но и опуститься, что значительно повысит плодородность почв, если дренажная система будет установлена и спроектирована в соответствии с правилами СНиП.

Все эти правила и стандарты известны профессионалам, поэтому если вы решили сделать дренаж фундамента или всего участка своими руками, сначала ознакомьтесь и изучите все правила и нормы и только потом приступайте к работам. В случае, если процесс изучения покажется вам трудным, доверьте устройство дренажа специалистам.

Установка дренажных труб своими руками

Основные моменты монтажа дренажных труб

Перед тем, как поставить дренажную трубу необходимо решить несколько важных задач:

• Конфигурация системы дренажа. Для того чтобы подобрать расположение траншей под укладку труб, диаметр последних, протяженность всей системы необходимо знать характеристики почвы и ее структуру, уровень грунтовых вод, средний объем осадков, которые выпадают в данном регионе. Для этого можно заказать справку в отделении земельных ресурсов соответствующего региона. Чтобы произвести точные расчеты дренажной системы, полученные данные лучше передать профессиональным гидротехникам. Они смогут быстро составить проект. Самостоятельно это делать не рекомендуется, так как минимальная ошибка при проектировании может привести к тому, что потраченный материал не даст никакого эффекта.
• Выбор материала, из которого изготовлены дренажные трубы. Наиболее оптимальным вариантом для монтажа закрытой дренажной системы является укладка пластиковых перфорированных труб. Они отличаются легким весом, наличием перфорированных отверстий, долгим сроком службы, простотой укладки. В отличие от асбестоцементных труб, или моделей из керамики, пластиковые не боятся ударов, тогда как первые могут при укладке жать трещину. Главным же достоинством пластиковых перфорированных труб является их цена. Она гораздо ниже аналогичных моделей из асбестоцемента или керамики.

Служат пластиковые трубы более 50 лет даже в самых суровых условиях. Благодаря многослойной структуре внутренняя поверхность трубы способна самоочищаться, что предотвращает появление засоров. Перед укладкой трубу обматывают специальным фильтрационным материалом. В качестве последнего используют коксовое полотно или геотекстиль. Такие материалы стоят относительно недорого и призваны отфильтровывать дренажные воды перед тем, как попадать внутрь трубы. Также это снижает вероятность замусоривания самих отверстий, которое может снизить дренажные свойства трубы.

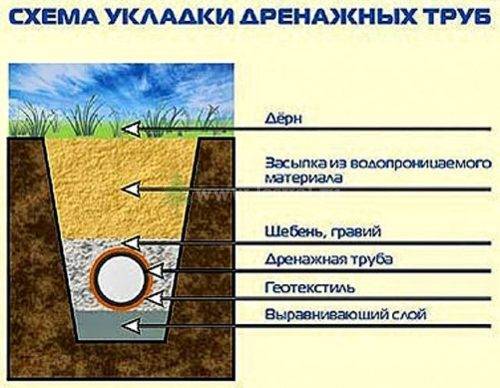

Этапы монтажных работ дренажных труб

Процесс монтажа:

• Начинают укладку труб с рытья траншей. Их положение на участке определяется строго в соответствии с разработанным проектом.
• Глубина траншеи должна быть ниже уровня промерзания грунта. В противном случае, во время сильных морозов замерзшая вода образует ледяную пробку, которая при сильном таянии снега создаст препятствие для отвода воды с участка. Губина промерзания грунта обязательно должна быть учтена в проекте.
• Ширина траншеи зависит от внешнего диаметра используемой трубы. Она должна быть на 400 мм больше данного параметра с каждой из сторон траншеи. Имея проект на руках, можно начинать разметку участка. Для этого используют капроновую нить и деревянные (металлические) колышки.

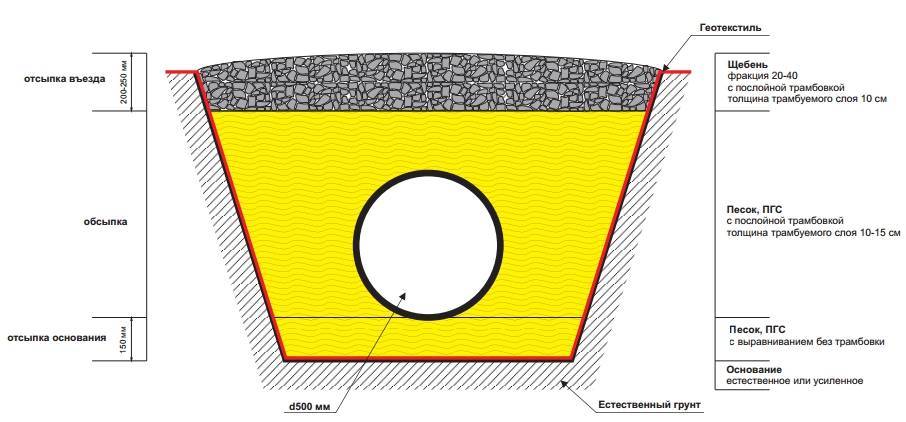

• Днище траншеи отсыпается песком и щебнем. Первым слоем укладывается песок. Его толщина должна быть не менее 100 мм. После отсыпки, его следует тщательно утрамбовать. Сверху песка укладывается слой щебня. Его толщина должны быть не менее 200 мм. Щебень следует также утрамбовать.

• Когда все траншеи подготовлены, можно приступать к прокладке дренажных труб на участке своими руками. Одним из достоинств пластиковых перфорированных труб является простота их обработки. Резать их можно простым ножом. Соединение труб проводится при помощи специальных муфт.
• Укладка перфорированной трубы для дренажа своими руками проводится с углом минимум 3°. Для того чтобы правильно это сделать, следует вычислить глубину залегания начала трубы и глубину залегания ее конца в зависимости от заданного угла уклона. Затем на данных глубинах вбить колья, между которыми натянуть шнур. Он будет ориентиром для укладки. Для обеспечения нужного угла трубы используются различные подкладки.
• В местах крутых разворотов и резких перепадов высот необходимо обустройство смотровых колодцев. Их устанавливают для обслуживания и чистки всей системы.
• В обязательном порядке должна быть установлена точка сброса. Это может быть канализационная система, дренажная система города либо близлежащий водоем. Если таковых в наличии нет, в низшей точке устанавливается накопительная емкость. При ее наполнении вода из нее удаляется.
• После того как система трубопроводов уложена, можно приступать к засыпке траншей. Для начала засыпается слой щебня, а затем слой песка.

Установка дренажных труб своими руками

Основные моменты монтажа дренажных труб

Перед тем, как поставить дренажную трубу необходимо решить несколько важных задач:

• Конфигурация системы дренажа. Для того чтобы подобрать расположение траншей под укладку труб, диаметр последних, протяженность всей системы необходимо знать характеристики почвы и ее структуру, уровень грунтовых вод, средний объем осадков, которые выпадают в данном регионе. Для этого можно заказать справку в отделении земельных ресурсов соответствующего региона. Чтобы произвести точные расчеты дренажной системы, полученные данные лучше передать профессиональным гидротехникам. Они смогут быстро составить проект. Самостоятельно это делать не рекомендуется, так как минимальная ошибка при проектировании может привести к тому, что потраченный материал не даст никакого эффекта.
• Выбор материала, из которого изготовлены дренажные трубы. Наиболее оптимальным вариантом для монтажа закрытой дренажной системы является укладка пластиковых перфорированных труб. Они отличаются легким весом, наличием перфорированных отверстий, долгим сроком службы, простотой укладки. В отличие от асбестоцементных труб, или моделей из керамики, пластиковые не боятся ударов, тогда как первые могут при укладке жать трещину. Главным же достоинством пластиковых перфорированных труб является их цена. Она гораздо ниже аналогичных моделей из асбестоцемента или керамики.

Служат пластиковые трубы более 50 лет даже в самых суровых условиях. Благодаря многослойной структуре внутренняя поверхность трубы способна самоочищаться, что предотвращает появление засоров. Перед укладкой трубу обматывают специальным фильтрационным материалом. В качестве последнего используют коксовое полотно или геотекстиль. Такие материалы стоят относительно недорого и призваны отфильтровывать дренажные воды перед тем, как попадать внутрь трубы. Также это снижает вероятность замусоривания самих отверстий, которое может снизить дренажные свойства трубы.

Этапы монтажных работ дренажных труб

Процесс монтажа:

• Начинают укладку труб с рытья траншей. Их положение на участке определяется строго в соответствии с разработанным проектом.
• Глубина траншеи должна быть ниже уровня промерзания грунта. В противном случае, во время сильных морозов замерзшая вода образует ледяную пробку, которая при сильном таянии снега создаст препятствие для отвода воды с участка. Губина промерзания грунта обязательно должна быть учтена в проекте.
• Ширина траншеи зависит от внешнего диаметра используемой трубы. Она должна быть на 400 мм больше данного параметра с каждой из сторон траншеи. Имея проект на руках, можно начинать разметку участка. Для этого используют капроновую нить и деревянные (металлические) колышки.
• Днище траншеи отсыпается песком и щебнем. Первым слоем укладывается песок. Его толщина должна быть не менее 100 мм. После отсыпки, его следует тщательно утрамбовать. Сверху песка укладывается слой щебня. Его толщина должны быть не менее 200 мм. Щебень следует также утрамбовать.

• Когда все траншеи подготовлены, можно приступать к прокладке дренажных труб на участке своими руками. Одним из достоинств пластиковых перфорированных труб является простота их обработки. Резать их можно простым ножом. Соединение труб проводится при помощи специальных муфт.
• Укладка перфорированной трубы для дренажа своими руками проводится с углом минимум 3°. Для того чтобы правильно это сделать, следует вычислить глубину залегания начала трубы и глубину залегания ее конца в зависимости от заданного угла уклона. Затем на данных глубинах вбить колья, между которыми натянуть шнур. Он будет ориентиром для укладки. Для обеспечения нужного угла трубы используются различные подкладки.
• В местах крутых разворотов и резких перепадов высот необходимо обустройство смотровых колодцев. Их устанавливают для обслуживания и чистки всей системы.
• В обязательном порядке должна быть установлена точка сброса. Это может быть канализационная система, дренажная система города либо близлежащий водоем. Если таковых в наличии нет, в низшей точке устанавливается накопительная емкость. При ее наполнении вода из нее удаляется.
• После того как система трубопроводов уложена, можно приступать к засыпке траншей. Для начала засыпается слой щебня, а затем слой песка.

Дрены с пенополистиролом

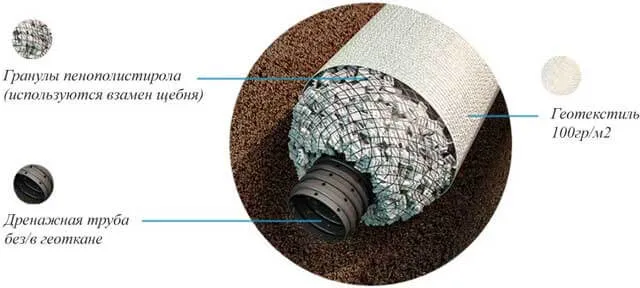

В последнее время стали широко использоваться дренажные трубы, имеющие наполнитель из пенополистирола. Они прекрасно заменяют другие виды полимерных материалов, которые укладывают в щебенку.

Выбирая дренажную трубу с наполнителем, необходимо обратить внимание на следующие моменты:

• Протяженность дренажной системы и ее пропускная способность.
• Уровень подъема грунтовых вод.
• Расположение водосборника.
• Величина напора входящей и выходящей воды.
• Особенности грунта.

Одним из преимущественных моментов подобных изделий является возможность уменьшения их длины подручными материалами.

Возможные ошибки

Поскольку опыта и знаний в этой области не хватает, лучше доверить эту работу профессионалам, так как любая ошибка может привести к неисправной и неэффективной работе дренажной системы.

К наиболее распространенным ошибкам относятся:

1. Неправильный уклон дренажа в сторону колодца, в результате чего вода постоянно застаивается.
2. Недостаточная глубина залегания труб.
3. Неправильно подобранные трубы для прокладки дренажной системы.
4. Отсутствие геотекстиля, щебня и пр.
5. Малое количество отводов.
6. Большая нагрузка на дренажный колодец, в результате чего он быстро переполняется.
7. Отсутствие возможности прочистки дренажной системы от накопившейся грязи.

Простой секрет дренажной траншеи можно узнать из этого видео:

Если вас интересует, что такое траншея в строительстве, какие существуют методы строительства и обустройства, загляните в этот раздел.

Диаметры трубопроводов и способы перфорации

Предприятия изготавливают пластиковые трубы для устройства дренов диаметром от 63 до 1200 мм. Для устройства водоотводящих систем в частном строительстве используют трубы до 300 мм. Перфорированные размеры 63-110 мм укладываются в местах сбора воды, а 110-300 мм без перфорации — для транспортировки собранной влаги за пределы участка застройки. Трубопроводы диаметром более 300 мм применяются в промышленном и гражданском строительстве больших объектов и сельскохозяйственной мелиорации земель.

Диаметр дренирующего участка определяет количество перфорационных отверстий, а значит и количество собираемой из грунта влаги. Поэтому на участках частной застройки в большинстве случаев рекомендуется использовать трубы диаметром 110 мм с глубиной заложения в стартовой точке 1,0-1,5 метра.

Перфорирование трубы может быть выполнено изготовителем в заводских условиях и самостоятельно, на изделиях со сплошной поверхностью. Производители труб применяют 4 способа расположения отверстий:

• частичное, с двумя отверстиями под углом 120˚ в верхней части, при этом длина отверстий составляет четверть диаметра;
• с двумя отверстиями в нижней части;
• с четырьмя отверстиями в верхней половине с углом 40˚ между ними;
• с шестью отверстиями по всему диаметру трубы.

В случае отсутствия перфорации, ее можно нарезать своими руками при помощи болгарки или другого инструмента. В гофрированных изделиях отверстия выполняются по нижнему ребру гофры. При этом все края и внутренняя поверхность должны быть тщательно зачищены от заусенец и упавших частиц пластика.

Перфорирование гофрированной ПНД трубы.

Для обеспечения фильтрации и защиты от проникновения внутрь загрязняющих частиц, продаваемые трубы могут иметь дополнительное внешнее покрытие из геотекстиля. Если фильтрующий слой отсутствует, то обернуть трубу таким материалом также можно самостоятельно.

Фильтр из геотекстиля.

Вопросы и ответы

ВОПРОС: В чем отличие гофрированной одностенной трубы от двустенной? Какие ее недостатки?

ОТВЕТ: Гофра изготавливается обычно двустенной, если она не является тонкой дренажной. Благодаря этому без увеличения объема материала можно изготовить довольно прочное изделие.

Производятся, конечно, и одностенные гофротрубы, но чтобы получить аналогичную прочность, требуется намного больше сырья. Стоимость такой продукции заметно повышается.

При недостаточном количестве материала свойства трубы ухудшаются: она не способна выдержать большую нагрузку и лопается.

Кроме того, одностенное изделие для канавы может зарасти илом, а также наполниться песком. В этом случае придется постоянно заниматься промывкой.

ВОПРОС: Зачем трубе, укладываемой в канаве, высокая упругость?

ОТВЕТ: Когда на цилиндрическое изделие действует значительное давление, например, проезжает машина, оно сжимается, становится овальным и даже слегка пружинит.

При низком коэффициенте упругости такая труба не может оказывать сопротивление и распрямляться, поскольку она просто накапливает напряжение. Наступает момент, когда она ломается. Такое поведение характерно для металлических и бетонных изделий. Модуль упругости бетона равен нулю, металлические же трубы могут пружинить до тех пор, пока они новые. При давлении эта продукция трескается или ломается.

ВОПРОС: Существуют ли водопроводные пластмассовые трубы большой толщины?

ОТВЕТ: Да, такие изделия представлены в продаже. Поскольку им приходится справляться с высоким давлением водяного потока, они изготавливаются с толстой сплошной стенкой. Эта труба имеет большой вес и стоит очень дорого.

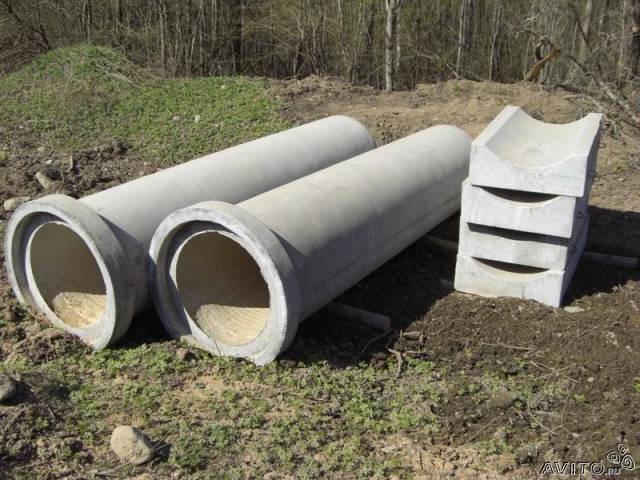

ВОПРОС: В чем разница между гофротрубой и железобетонным изделием?

ОТВЕТ: Если говорить коротко, то главными отличиями являются:

• небольшой вес;
• повышенная жесткость;
• возможность реализации любой длины, но не меньше метра;
• высокая упругость;
• прочность;
• защита от заиливания благодаря гладким стенкам;
• невысокая стоимость;
• возможность получения нужной длины при использовании соединительных герметичных муфт;
• легкость резки, что позволяет транспортировать изделие в компактных автомобилях.

Это может показаться довольно странным, но продукция из пластика намного прочнее металлической или железобетонной трубы. Объяснение очень простое: изделие изготавливается гофрированным и двустенным. Благодаря этим характеристикам кольцевая жесткость (SN) продукции достигает 16 единиц. Для проезда тяжелого автомобиля с сыпучим грузом вполне достаточно иметь жесткость SN8.

Источник

Виды дренажа и конструктивные особенности

По характеру сбора воды различают поверхностную и глубинную дренажную систему. В случае, когда почва слабопроницаемая, а грунтовые воды расположены глубже 3 м, применяют первый вид осушения. В низменностях, при высоком залегании влаги на участке с глинистыми породами или близости водоема используют сразу оба варианта.

Поверхностный дренаж

Предназначен для сбора с территории, прилегающей к дому, верховодки – дождевой или талой воды. Стекающая с крыши, отмостки и дорожек жидкость попадает в оборудованные канавки или колодцы, не увлажняет примыкающие к фундаменту слои почвы.

Поверхностное осушение участка

Поверхностное дренирование устраивают в виде:

• линейной системы – сети неглубоких каналов, проложенных вдоль стен здания по периметру, закрытых сверху решетками или без них;
• точечного дренажа – открытых или закрытых водосборных коллекторов, расположенных возле водостоков, стен подвалов, подпорных стенок, террас.

Поверхностный дренаж выполняют из труб, лотков, пескоуловителей, дождеприемников, надстроек и заглушек. На смену бетонных и металлических конструкций пришли легкие и прочные пластиковые профили. Их укладывают в канавки с уклоном на подготовленное основание, защищают решетками.

Глубинные дренажные системы

При помощи глубинного дренажа осушают низинные участки с выходом грунтовых вод на поверхность, склонные к переувлажнению глинистые, суглинистые почвы, торфяники, сапропели, а также прилегающие к водоему территории. Устройство подземного водоотведения более сложное и трудоемкое, иногда выполняется в несколько уровней.

Устройство глубинного дренажа

В малоэтажном строительстве наиболее часто применяют подземные системы водопонижения:

• горизонтальные – дренажные трубы прокладывают с уклоном в траншеях, соединяют с водосборными колодцами и засыпают сверху землей;
• вертикальные – пробуривают понизительные скважины или выкапывают колодцы глубиной 20-50 м, из которых вода уходит в нижний водопроницаемый слой или откачивается насосом;
• комбинированные – сочетают горизонтальную укладку труб и отведение воды через вертикальные водопоглощающие сооружения.

В зависимости от почвенных условий, рельефа и поставленных задач применяют различные конструктивные формы дренажа:

• кольцевой – для защиты группы зданий на песчаных грунтах;
• пристенный – для отвода влаги от фундамента здания при высоком УГВ на глинистой почве;
• пластовый – для вывода межпластовых вод в чашу под основанием сооружения, заполненную дренирующими материалами.

При устройстве поверхностного и глубинного водоотведения желательно предусмотреть естественное стекание жидкости в колодцы или скважины. Если этого достичь невозможно, используют дренажные насосы, перекачивающие стоки в нужную точку.

Технология установки дренажа вокруг участка: как правильно делать систему

Простейшая технология, описывающая, как правильно сделать дренаж участка дачного типа, подразумевает отказ от использования желобов.

Обратите внимание! Поверхностная система в этом случае выполняется нестандартным способом с минимальными затратами, поскольку нет необходимости закупать в магазинах готовые детали. В процессе работы используются подручные материалы

Простое устройство дренажа участка дачного типа

Технология создания поверхностного дренажа участка своими руками:

Простое устройство дренажа участка дачного типа. Технология создания поверхностного дренажа участка своими руками:

Технология создания поверхностного дренажа участка своими руками:

1. По периметру территории, которая нуждается в осушении, следует вырыть траншеи. Они должны располагаться с учетом наклона поверхности. Если участок горизонтальный, этот уклон нужно сформировать самостоятельно. Оптимальные параметры расчета ливневой канализации: ширина траншей должна составлять 40 см, глубина – 50 см. Минимальный угол наклона поверхности (в сторону вывода влаги с участка) равен 30°.
2. Систему траншей нужно соединить, после чего вывести в канаву или же в накопительный колодец. В этой зоне можно организовать искусственный водоем небольшого размера, например, декоративный пруд, поселить там растения, которые любят влагу.
3. Выполняется проверка системы на функциональность. Для этого в траншеи наливается вода и сверяется направление, в котором она течет.
4. Формируется насыпь на дне траншей. Для начала нужно организовать слой крупного щебня, после чего идет прослойка мелкого.

Защита фундамента дома: последовательность работ устройства ливневой канализации

Технология обустройства дренажной системы для защиты фундамента предполагает использование линейной конструкции:

1. В зонах, где осуществляется слив жидкости из водосточных труб, ведущих с крыш, выполняется монтаж дождеприемников. Для этих элементов нужно заранее выкопать ямы, которые на 10 см превышают показатели глубины и ширины воронки водоприемника. Решетку следует расположить на 3 мм ниже уровня почвы.
2. Воронка устанавливается на бетонную основу таким образом, чтобы осталось достаточно места для снятия решетки и чистки водоприемника в случае необходимости. Слишком высоко размещать данный элемент также не рекомендуется, иначе жидкость будет разбрызгиваться по сторонам и толку от дренажа не будет.
3. Водоприемники соединяются с желобами для транспортировки воды. Для этого нужно сделать отступ от фундаментной части дома на 1 м и выкопать траншею. Ее глубина подбирается с тем, чтобы можно было установить желоб, и сверху еще осталось 10 см запаса высоты. Такой же запас места должен быть и по ширине. Не забывайте об уклоне дренажной трубы в сторону колодца.

Полезный совет! В процессе установки желобов, которые также помещаются на бетонную подушку, рекомендуется использовать строительный уровень. Боковые части этих деталей для надежности можно зафиксировать с помощью бетона.

Далее выполняется установка решеток, а на последнем желобе системы должна быть торцевая заглушка. Поместите по угловым частям ливневой канализации пескоуловители и колодцы, после чего можно приступить к соединению всех элементов системы воедино. На стыках допускается использование битумной мастики, которая исключит протечки.

Система полностью готова, осталось лишь ее засыпать грунтом, но так, чтобы сохранился между поверхностью и решеткой разрыв в 3 мм.

Ливневая канализация открытого типа с желобами из бетона

Дополнительные советы по обустройству дренажа садового участка

Желоба, изготовленные из пластика, имеют облегченный вес и невысокую стоимость. Однако они подвержены деформационным изменениям под воздействием давления, оказываемого бетоном и грунтом. Чтобы исключить порчу материала, решетки для дренажа рекомендуется фиксировать «на берегу».

Система отвода воды с участка открытым дренажем нередко промерзает в зимнее время. Чтобы весной ливневая канализация могла без промедления выполнять свою работу, трубу нужно прикрепить к пескоулавливателю. Благодаря этому система не будет сильно замерзать.

Используя технологию, описанную ранее, вы можете выполнять дренаж по периметру пешеходных дорожек. Мощеные площадки и тропинки на участке также нуждаются в отводе лишней влаги, поскольку вода разрушающе действует на плитку и другие элементы (бордюры, клумбы).

Схема и порядок устройства системы

Организация водоотвода на участке с уровнем склона более 8% начинается с проведения геологических изысканий. По результатам изысканий определяют водоносные слои, уровни залегания грунтовых вод. На основе полученных сведений разрабатывается проект дренажа участка на склоне, проводятся строительные работы.

В конечном итоге должна решаться задача исключения возможности размыва грунта хаотичным естественным водоотводом за счёт крутизны склона.

В простом варианте делается это, примерно, так:

1. На верхней отметке участка создаётся первая горизонтальная поверхностная дрена.
2. На нижней отметке участка создаётся вторая горизонтальная поверхностная дрена.
3. Обе дрены соединяются перпендикулярными траншеями.
4. От горизонтальной дрены нижнего уровня делают отвод в дренажный колодец.

Если ландшафт участка имеет ступенчатую сложную форму и проект объекта предусматривает сооружение подпорных стен, лестниц, переходных площадок, для каждого из элементов проекта необходимо сооружать точечные водоотводы, переходящие в систему линейных водоотводов.

Участки большой площади, расположенные на склонах, как правило, оснащаются не единичными поверхностными дренами, но полноценными системами сбора и отвода воды по типу «ёлочка».

Разветвленная дрена устраивается на верхнем горизонте и объединяется с коллекторным водоотводящим контуром, окружающим строительный объект. Из контура стоки переправляются в сборник за пределами участка или в ливневую канализацию.

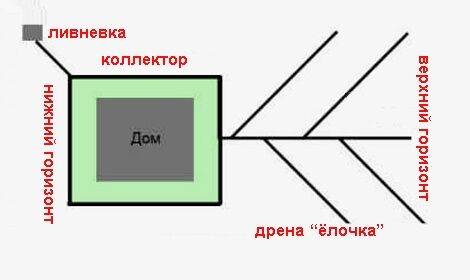

Схема устройства дренажа для объекта, построенного на склоне. Обычно на склонах сооружаются комбинированные дрены, так как территория на косогоре традиционно отличается сложным рельефом

Такое схемное решение называют кольцевой дренаж. Благодаря сооружению защитного контура, расположенного по периметру объекта, удаётся взять под контроль уровень грунтовых вод. В свою очередь, «ёлочка» обеспечивает сбор воды с поверхности участка и её эффективный отвод.

Монтаж кольцевых дрен выполняется на некотором удалении от строительного объекта. Этот фактор позволяет соорудить кольцевую дренажную систему непосредственно на стадии эксплуатации хозяйственно-бытовых сооружений.

Следует отметить, что эффективность понижения уровня грунтовых вод в границах внутренней части контура напрямую зависит от следующих параметров:

• уровень заглубления труб;
• уровень заглубления галерей;
• уровень заглубления скважин (если такие есть).

На эффективность защиты оказывают также влияние размеры контура.
