Практичная двухтрубная система отопления: 6 этапов установки

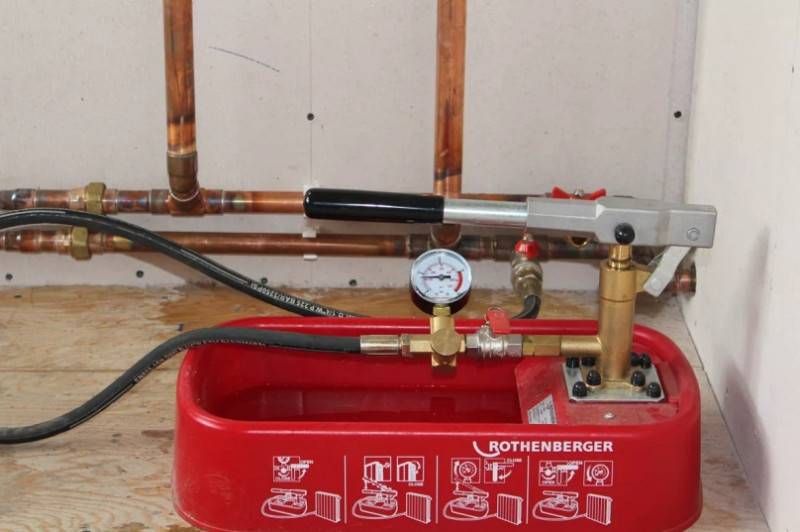

Опрессовка системы

Нельзя ввести систему отопления в эксплуатацию, не произведя её опрессовку – проверку на прочность трубопроводов и узлов их присоединения к оборудованию, производимую гидравлическим или пневматическим способом.

Подготовка системы к опрессовке

Кроме испытаний, которые проводятся перед сдачей здания в эксплуатацию, опрессовка осуществляется:

1. Перед наступлением каждого отопительного сезона. Цель – выявить ослабленные или разгерметизированные участки, продавить трубы с целью освобождения от шлама, снижающего проходимость.
2. После ремонта, в процессе которого менялись участки трубопровода, арматура, прокладки.
3. Послемонтажную опрессовку проводят дважды: сначала выявляют наличие негерметичных соединений, а второй раз — чтобы убедиться в работоспособности системы.

Такое обслуживание помогает постоянно поддерживать контур в рабочем состоянии, что обеспечивает обогрев здания зимой.

Последовательность

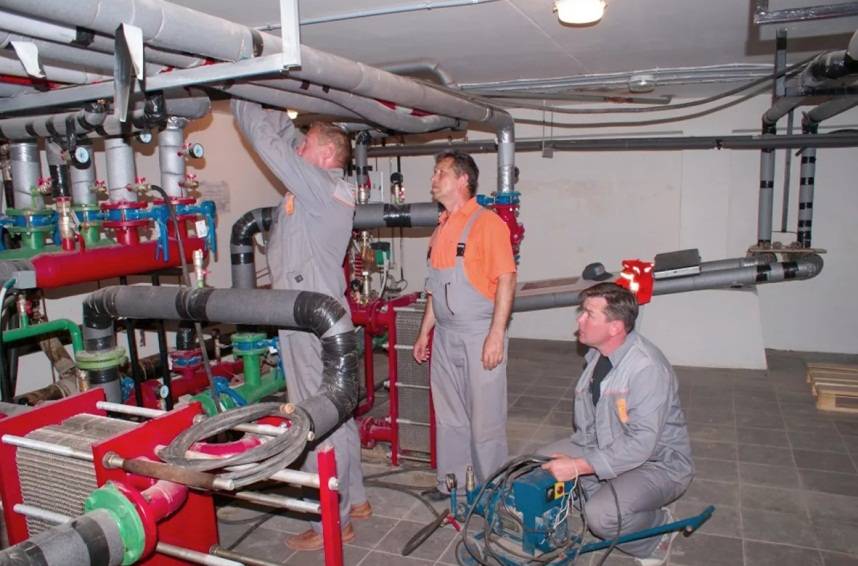

Действия по испытанию греющих трубопроводов производятся только вне отопительного сезона, при полном удалении из системы теплоносителя. Так как при опрессовке задействуются повышенные нагрузки, приходится следить за давлением по приборам.

Порядок действий может варьироваться в зависимости от состояния отопительных контуров.Оборудование для опрессовки

Принимается во внимание:

• материал труб и толщина стенок;
• характеристики арматуры;
• количество этажей, обслуживаемых системой;
• вариант разводки подающего трубопровода.

Процесс состоит из нескольких этапов:

1. Подготовки.
2. Воздействия на контур водой или сжатым воздухом под давлением, вполовину превышающим РД (рабочее давление).
3. Занесения данных в учётный журнал и составления акта.
4. Предпусковой промывки.

При выявлении проблем производятся ремонтные работы, после чего контур должен подвергнуться испытанию ещё раз.

После окончания проверки давление не снижают ещё 30 минут, в течение которых становится понятно, есть ли утечки.

Достоинства и недостатки

Из способа организации циркуляции теплоносителя вытекает основной минус такого способа организации отопления: двойное количество труб по сравнению с основным конкурентом – однотрубной системой. Несмотря на такое положение затраты на приобретение материалов выше незначительно, а все из-за того, что при 2-х  трубной системе используются меньшие диаметры и труб, и, соответственно фитингов, а стоят они намного меньше. Так что в результате затраты на материалы больше, но незначительно. Чего действительно больше, так это работы, а соответственно требуется и в два раза больше времени.

Двухтрубная система отопления обычного и лучевого типа

Этот недостаток компенсируется тем, что на каждый радиатор можно поставить терморегулирующую головку, при помощи которой система легко балансируется в автоматическом режиме, чего нельзя сделать в однотрубной системе. На таком устройстве выставляете желаемую температуру теплоносителя и она поддерживается постоянно с небольшой погрешностью (точное значение погрешности зависит от марки). В однотрубной системе можно реализовать возможность регулировать температуру каждого радиатора в отдельности, но для этого необходим байпас с игольчатым или трехходовым краном, что усложняет и удорожает систему, сводя на нет выигрыш в денежных средствах на приобретение материалов и времени на установку.

Еще один недостаток двухтрубки – невозможность ремонта радиаторов без останова системы. Это неудобно и это свойство можно обойти, если поставить возле каждого отопительного прибора на подаче и обратке шаровые краны. Перекрыв их, вы сможете снять и отремонтировать радиатор или полотенцесушитель. Система при этом будет функционировать сколь угодно долго.

Чтобы можно было компенсировать систему нужно ставить регулирующую арматуру на каждом радиаторе

Зато есть у такой организации отопления важное преимущество: в отличие от однотрубки, в системе с двумя магистралями на каждый отопительный элемент поступает вода одной температуры – сразу от котла. Хотя она стремиться пойти по пути наименьшего сопротивления и не распространятся далее первого радиатора, установка термостатических головок или кранов для регулирования интенсивности потока решает проблему. Есть еще одно преимущество – меньшие потери давления и более легкая реализация самотечного отопления или применение насосов меньшей мощности для систем с принудительной циркуляцией

Есть еще одно преимущество – меньшие потери давления и более легкая реализация самотечного отопления или применение насосов меньшей мощности для систем с принудительной циркуляцией.

Двухконтурные газовые котлы

Эта система отличается от одноконтурной наличием такой функции, как нагрев воды для системы горячего водоснабжения. Из преимуществ двухконтурных газовых котлов стоит отметить следующие важные свойства:

• возможность пользоваться сразу двумя благами: горячей водой и теплом;
• компактные размеры;
• эффективная работа устройства;
• множество встроенных дополнительных функций, обеспечивающих контроль за работой системы и ее безопасностью;
• оборудование отличается удобством управления и простотой обслуживания.

Минусы двухконтурного устройства:

покупка, монтаж и обслуживание данного оборудования стоят довольно дорого (иногда владельцы дома просто не готовы потратить большой бюджет за один раз);

Отличия двухтрубной системы отопления от однотрубной

Любая отопительная система представляет собой замкнутый контур, по которому циркулирует теплоноситель. Однако в отличие от однотрубной сети, где по одной и той же трубе вода поступает ко всем радиаторам поочередно, двухтрубная система предполагает разделение разводки на две линии — подающую и обратку.

Двухтрубная система отопления частного дома, в сравнении с однотрубной конфигурацией, имеет следующие преимущества:

1. Минимальные потери теплоносителя. В однотрубной системе выполняется поочередное подключение радиаторов к подающей линии, вследствие чего проходя сквозь батарею теплоноситель теряет температуру и в следующий радиатор поступает частично охлажденным. При двухтрубной конфигурации каждая из батарей соединена с подающей трубой отдельным отводом. Вы получаете возможность установить на каждый из радиаторов термостат, что позволит регулировать температуру в разных помещениях дома независимо друг от друга.
2. Низкие гидравлические потери. При обустройстве системы с принудительной циркуляцией (необходимо в зданиях большой площади) двухтрубная система требует установки менее производительного циркуляцонного насоса, что позволяет хорошо сэкономить.
3. Универсальность. Двухтрубная система отопления может быть использована в условиях многоквартирного, одно либо двухэтажного здания.
4. Ремонтопригодность. На каждом ответвлении подающего трубопровода можно установить запорную арматуру, что дает возможность отсечь подачу теплоносителя и выполнить ремонт поврежденных труб либо радиаторов без остановки всей системы.

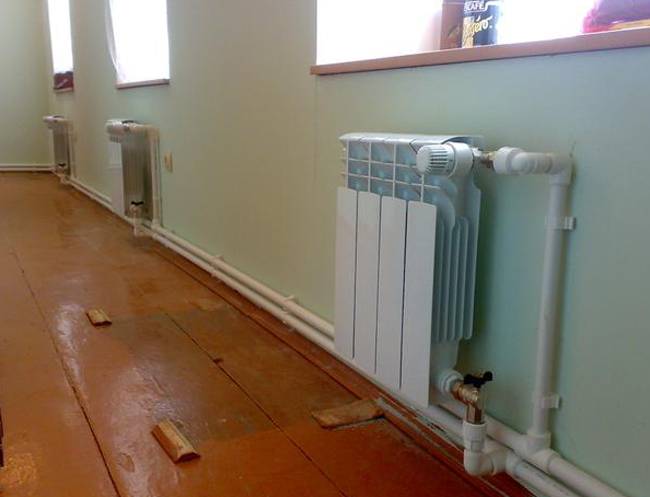

Двухтрубная система отопления

Среди недостатков данной конфигурации отметим двукратное увеличение длины используемых труб, однако это не грозит кардинальным ростом финансовых затрат, поскольку диаметр применяемых труб и фитингов меньше, чем при обустройстве однотрубной системы.

Классификация двухтрубного отопления

Двухтрубная система отопления частного дома, в зависимости от пространственного расположения, классифицируется на вертикальную и горизонтальную. Более распространенной является горизонтальная конфигурация, которая предполагает подключение радиаторов на этаже здания к единому стояку, тогда как в вертикальных системах к стояку подключаются радиаторы разных этажей.

Применение вертикальных систем оправдано в условиях двухэтажного здания. Несмотря на то, что обустройство такой конфигурации обходится дороже ввиду необходимости использования большего количества труб, при вертикально расположенных стояках исключается возможность образования воздушных пробок внутри радиаторов, что повышает надежность системы в целом.

Вертикальная двухтрубная система

Также двухтрубная система отопления классифицируется по направлению движения теплоносителя, согласно которому она бывает прямоточной либо тупиковой. В тупиковых системах жидкость по трубам обратки и подачи циркулирует в разных направлениях, в прямоточных их движение совпадает.

В зависимости от способа транспортировки теплоносителя системы делятся на:

• с естественной циркуляцией;
• с принудительной циркуляцией.

Отопление с естественной циркуляцией может применяться в одноэтажных зданиях с площадью до 150 квадратов. В нем не предусмотрена установка дополнительных насосов — теплоноситель перемещается благодаря собственной плотности. Характерной особенностью систем с естественной циркуляцией является укладка труб под углом к горизонтальной плоскости. Их преимуществом является независимость от наличия электроснабжения, недостатком — отсутствие возможности регулировки скорости подачи воды.

В условиях двухэтажного здания двухтрубная система отопления всегда выполняется с принудительной циркуляцией.  В плане КПД такая конфигурация более эффективна, поскольку вы получаете возможность регулировать расход и скорость движения теплоносителя с помощью циркуляционного насоса, который устанавливается на выходящей из котла трубе подачи. В отоплении с принудительной циркуляцией используются трубы сравнительно малых диаметров (до 20 мм), которые укладываются без уклона.

Горизонтальная двухтрубная система

Разница между горизонтальным и вертикальным типом отопительной системы зависит от труб, соединяющих каждый отдельный прибор в единый механизм расположения.

Вертикальная отопительная система присоединяет все приборы к вертикальному стояку. Ее монтаж обычно несколько дороже, однако воздушные пробки при эксплуатации практически не возникают. Этот вариант является отличным для частных домов, имеющих два и больше этажей, поскольку каждый этаж может быть подсоединен к стояку отдельно.

Двухтрубная горизонтальная система отопления устанавливается в больших одноэтажных домах, где разумно и очевидно присоединить радиаторы к трубопроводу, проложенному именно в горизонтальном положении. Такой метод отопления удобен в обустройстве, скорее панельно-каркасных строений или для деревянных домов, не имеющих простенков. Стояки разводки для нее располагаются обычно в коридоре.

Схема горизонтальной системы

Горизонтальная система отопления имеет два типа подключения тепловых приборов:

• лучевой;
• последовательный.

Суть лучевого типа работы состоит в отдельной отопительной подаче к радиатору. Механизм действия последовательного типа заключается в общей паре трубопроводов.

Оба типа обладают своими преимуществами: в первом, абсолютно нет необходимости регулировать двухтрубную систему отопления, не нужно контролировать проходимость дросселей, расположенных у котла радиаторов. А температурный режим будет одинаковым по всей лучевой длине. Небольшой недостаток этой системы отопления – расход материала.

Протягивая горизонтальную проводку к большому количеству радиаторов по стене, сложно сохранить безукоризненность внешнего вида. Поэтому лучшим вариантом будет предварительно спрятать трубы под стяжку во время строительства.

Лучевая система окажется практичной только в случае если частный дом имеет один этаж.

Последовательная двухтрубная сеть отопления всегда практична и выгодна в обогреве помещений, поскольку температура носителя тепла в системе отопления может всегда поддерживаться одинаковой.

Осуществляя правильную установку горизонтальной двухтрубной системы отопления, как и ее настройку необходимо знать:

• Полная процедура монтажа системы займет достаточно много времени.
• Регулировка системы должна быть проведена до наступления холодов.
• При расчете горизонтальной двухтрубной системы отопления необходимо обратиться к квалифицированному специалисту.

С верхней разводкой

Система отопления с верхней разводкой

Труба раздатки с горячим теплоносителем от котла вначале поднимается к потолку или на чердак и после укладывается по периметру здания. От нее для подключения радиаторов опускают вертикальные отводы через тройник. Обратка укладывается по уровню пола ниже радиаторов. От всех радиаторов к обратке идут отводы, подключаемые так же через тройники.

Большая разница между уровнем укладки раздачи и обратной линии способствует возникновению естественной циркуляции, на что и ориентирована в первую очередь двухтрубная схема подключения с верхней раздачей.

Принципы построения схемы с верхней разводкой, распределения труб и их монтаж определяется с двумя основными приоритетами:

• снизить сопротивление контура отопления;
• повысить циркуляцию теплоносителя под воздействием сил гравитации.

Двухтрубная схема разводки с верхней раздачей буде уместнее в случаях:

• для отопления двух-трехэтажных частных домов;
• при использовании открытого расширительного бака;
• для косвенного обогрева отапливаемого чердака или мансарды;
• при построении энергонезависимой системы отопления с естественной циркуляцией.

С естественной циркуляцией

Схема с естественной циркуляцией

Теплоноситель нагревается в котле, расширяется и становится легче, поднимается в самую верхнюю точку. В случае с двухтрубной схемой с верхней разводкой верхней точкой контура становится расширительный бак или первый поворот линии раздатки, идущей от верхней кромки теплообменника в котле отопления.

Движущая сила для циркуляции теплоносителя возникает вследствие сильного нагрева в котел и остывания в радиаторах, где тепло переходит воздуху в помещении. Получается, в одной точке нагретая вода стремится подняться вверх, а в другой опуститься вниз.

Трубы распределяются так, чтобы любым доступным способом способствовать естественной циркуляции. Раздатка от котла поднимается в самую высокую точку, где располагается за одно и расширительный бак открытого типа. От верхней точки труба обходит здание по периметру с обязательным уклоном в 2-3 градуса, чтобы однозначно задать направление движения теплоносителя.

От раздатки через тройники опускаются трубы к радиаторам отопления, расположенным под каждым окном. С холодного вывода радиаторов труба опускается к полу или в подвал, где через тройник подключается к линии обратного тока к котлу. Обратка укладывается с наклоном только уже от дальнего радиатора вниз к котлу, способствуя циркуляции.

Разновидности гравитационных схем

Существует четыре схемы монтажа контуров с гравитационной циркуляцией. Выбор определенной разновидности делают с учетом особенностей постройки и требуемой производительности. Для выбора схемы выполняют гидравлический расчет, оценивают параметры котла и определяют диаметр трубопровода.

Закрытая

Принцип работы контуров закрытого типа следующий:

• Нагретый и расширившийся теплоноситель вытесняет воду из отопительного контура.
• Вытесненная вода попадает в расширительный бак закрытого типа. Это емкость с эластичной мембранной перегородкой, разделяющей газовую и водяную камеры.
• Поступившая под давлением жидкость продавливает мембрану и сжимает газ в воздушной камере. При остывании теплоносителя давление снижается, и газ выдавливает жидкость из емкости в трубопроводы.

Главный недостаток такой схемы в зависимости работы сети от объема расширительного бака. В доме большой площади с протяженным контуром придется устанавливать вместительную емкость.

Открытая

Если используется отопление самотеком, схема открытого типа отличается от предыдущей разновидности только конструкцией расширительного бака. В этом случае расширительную емкость можно изготовить самостоятельно из подходящих материалов. Бачок небольшого размера устанавливают на чердаке или высоко под потолком.

Главный минус открытого контура в том, что через расширительную емкость в сети попадает кислород, который способствует коррозии трубопроводов и радиаторов. Еще один недостаток в завоздушивании системы, поэтому на каждый прибор монтируют кран Маевского.

Двухтрубная

Двухтрубная схема системы отопления частного дома с естественной циркуляцией делается с использованием подающего и отводящего трубопровода, то есть все радиаторы подключаются к разводке параллельно, что способствует равномерному прогреву каждой комнаты и всего дома.

Преимущества двухтрубной разводки:

1. Тепло равномерно распределяется по всему строению.
2. Не нужно устанавливать дополнительные секции для регулировки теплоотдачи приборов.
3. Отрегулировать работу сети с двухтрубной разводкой намного проще.
4. Можно использовать трубы меньшего диаметра, чем при использовании однотрубной разводки.
5. Эффективность и простота конструкции.

Главный недостаток в высокой материалоемкости системы. Перед монтажом нужно провести расчеты. От правильности их проведения и соблюдения технологии монтажа зависит эффективность отопительной сети.

Однотрубная

Однотрубная система отопления одноэтажного дома с естественной циркуляцией применяется редко, потому что не отличается эффективностью. В такой сети каждый отопительный прибор последовательно подключается к трубопроводу. Из-за этого в каждую последующую батарею поступает жидкость с меньшей температурой, чем в предыдущий. Для компенсации тепловых потерь приходится увеличивать количество секций в дальних радиаторах.

Преимущества однотрубной разводки:

• Простота монтажа и использования. Не нужно проводить сложные расчеты для прокладки сети.
• Экономия на материалах, потому что прокладывается только один трубопровод, к которому подключаются все приборы. Обратка поступает от последнего радиатора к котлу.

Главный недостаток однотрубной разводки в необходимости увеличения количества секций в дальних радиаторах, а также в неравномерном прогреве постройки. Удаленные от котла комнаты отапливаются хуже.

Отопление с двумя контурами

Принцип действия и устройство котла

На фото – пример обвязки газового котла.

В первую очередь мы хотим дать определение двухконтурной системы, а также рассмотреть принцип ее действия.

Важно! Двухконтурной называют такую систему, в которой совмещены функции отопления и горячего водоснабжения путем организации двух независимых контуров с разной температурой воды

Желтая линия – газовая магистраль.

Надо понимать, что температура теплоносителя в системе отопления достигает 95 градусов, тогда как температура горячего водоснабжения согласно пункту 2.4 СанПиН 2.1.4.2496-09 составляет 60 градусов. Это значит, что теплогенератор будет работать в разных режимах.

Как правило, двухконтурный котел имеет один замкнутый теплообменник отопления и один проточный теплообменник горячего водоснабжения.

Схема на двухконтурное отопление с применением газовой горелки.

Итак, рассмотрим принцип действия устройства:

• Теплоноситель поступает в теплообменник (1), где нагревается от газовой горелки (2) и направляется в систему отопления под действием циркуляционного насоса (4), таким образом осуществляя круговое движение в замкнутом отопительном контуре;
• При включении горячего водоснабжения срабатывает трехходовой кран (6), и теплоноситель начинает циркулировать через теплообменник (5) внутри котла, при этом в систему отопления он не поступает;
• Водопроводная вода поступает в теплообменник (5), где нагревается от теплоносителя и направляется в систему горячего водоснабжения;
• Внутренний малый контур также замкнут и снабжен расширительным баком (3), компенсирующим расширение теплоносителя при нагреве.

При включении крана горячей воды аквасенсор фиксирует увеличение расхода воды и переключает трехходовой клапан.

Важно! Мы видим, что агрегат работает по принципу «или-или», то есть когда работает ГВС, теплоноситель не греет батареи отопительной системы. Длительное использование горячего водоснабжения может привести к заметному остыванию батарей и понижению температуры в доме

Также возможен вариант битермического теплообменника, в котором совмещены два контура

По наружной рубашке циркулирует теплоноситель, а по внутренним трубкам – горячая вода ГВС. При этом вода с пламенем горелки не контактирует, и при закрытом кране не закипает

Также возможен вариант битермического теплообменника, в котором совмещены два контура. По наружной рубашке циркулирует теплоноситель, а по внутренним трубкам – горячая вода ГВС. При этом вода с пламенем горелки не контактирует, и при закрытом кране не закипает.

Важно! Применение битермического теплообменника позволяет использовать отопление и водоснабжение одновременно. Наконец, существуют двухконтурные котлы со встроенным бойлером косвенного нагрева, однако они громоздки и требуют организации фундамента

Наконец, существуют двухконтурные котлы со встроенным бойлером косвенного нагрева, однако они громоздки и требуют организации фундамента

Наконец, существуют двухконтурные котлы со встроенным бойлером косвенного нагрева, однако они громоздки и требуют организации фундамента.

Отличия от одноконтурной системы

Одноконтурный агрегат также может обеспечивать ГВС.

Чем же отличается двухконтурная и одноконтурная система отопления, ведь одноконтурная схема также может обеспечить нагрев воды? Давайте посмотрим, как устроена работа одноконтурного котла с ГВС:

Для обеспечения ГВС к одноконтурному котлу подключают бойлер косвенного нагрева.

Как видим, здесь схема иная: котел греет теплоноситель, который циркулирует в системе отопления. Однако от общей сети трубопровода отведен отдельный контур, который питает бойлер косвенного нагрева.

Когда вода в бойлере остывает, термостат подает сигнал сервоприводу, который переключает трехходовой клапан, и теплоноситель начинает поступать не только в систему отопления, но и в теплообменник бойлера, где нагревается вода для ГВС. Это напоминает работу битермического теплообменника, только в этом случае он не совмещен, а разделен на две отдельные части.

Одноконтурный котел с бойлером косвенного нагрева воды.

Важно! Такая схема надежнее, однако цена котла с бойлером будет ощутимо выше, чем стоимость одного двухконтурного агрегата. В этом и состоит главное отличие, кроме того, для установки бойлера понадобится дополнительное место

Куда ставить

Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.

Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления

Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве

Остальное неважно

По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.

Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.

Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет

Принудительная циркуляция

Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).

Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.

Установка циркуляционного насоса в систему с принудительной циркуляцией

Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.

Естественная циркуляция

Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.

Схема установки циркуляционного насоса в системе с естественной циркуляцией

Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.

Особенности монтажа

Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».

Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.

В заключение

Двухтрубная схема подключения с верхней или нижней разводкой  — оптимальный вариант для отопления частного дома. Снижается нагрузка на циркуляционный насос и сопротивление контура для поддержания естественной циркуляции. Можно использовать широкий набор  инструментов для управления качеством и мощностью отопления для каждого радиатора в отдельности.

Чтобы получить максимум отдачи, следует точно определить тип разводки и способ циркуляции теплоносителя и переходить к более подробному расчету для уточнения всех нюансов, состава оборудования.
