Подключение кабельного электрического пола
Перед тем как подключить теплый пол электрический с нагревательным элементом в виде кабеля, специалисты выполняют ряд хорошо отработанных и профессиональных действий:
Разрабатывают схему укладки.
Монтаж нагревательного элемента в виде провода может быть выполнен по схеме «улитка» или «змейка». При разработке чертежа его укладки учитывают, что расстояние от кабеля до стены должно быть минимум 100 мм.

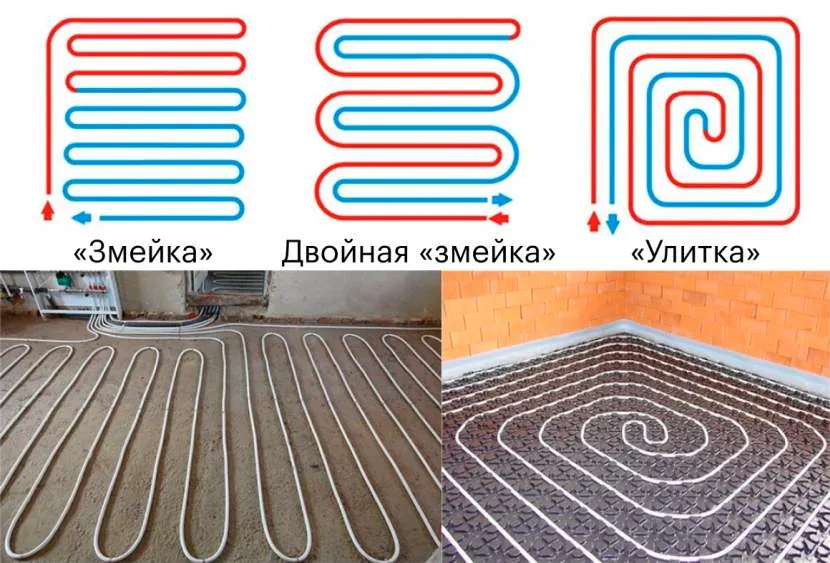

Схемы укладки греющего кабеля теплого полаИсточник kaminia.ru
Рассчитывают количество необходимых материалов.
Во время расчета сначала определяют тепловые потери и укладочный шаг, среднее значение которого составляет 70 мм. Потом вычисляют требуемую протяженность кабеля. При этом учитывают участок на стене до регулятора температуры.
Определяют место установки термостата.
Профессионалы монтируют регулятор температуры на стене. Между прибором и полом расстояние обычно составляет 1 м. На этом же этапе создается штроба от места монтажа термостата до пола, если дом каменный. Она нужна для прокладки проводки.
Подготавливают черновое основание.
Перекрытие очищают, заделывают трещины и выравнивают при необходимости.
Укладывают гидроизоляцию и теплоизоляционный слой.
В качестве гидроизоляции часто используется полиэтиленовая пленка, а для утепления применяется фольгированный пенофор, пенопропилен или пенополистирол.
Крепление демпферной лентыИсточник ark-eng.ru
Монтируют кабель.
Начинается укладка греющего провода от места его подключения к термостату. При монтаже одножильного кабеля его противоположный конец возвращают к терморегулятору. Этого не делают, если укладывается двужильный провод.
Устанавливают датчик температуры.
Его монтаж выполняется на полу. Обычно расстояние от него до стены с термостатом составляет 500 мм. Монтируется датчик и его провода к терморегулятору в углублении, которое делают в теплоизоляции. При этом для защиты используется гофрированная трубка.
Само же подключение теплого пола к электричеству, схема укладки которого «улитка» или «змейка», выполняется после проверки электропроводки в доме, чтобы убедиться, что она выдержит возросшую нагрузку. Ее в качестве ориентира также используют для подбора УЗО с автовыключателем. Потом проводится подсоединение греющего кабеля вместе с проводом от датчика к регулятору температуры. Затем термостат подключается к электропитанию. В завершении греющий кабель вместе с питающим проводом заземляется и проверяется работа электропола.

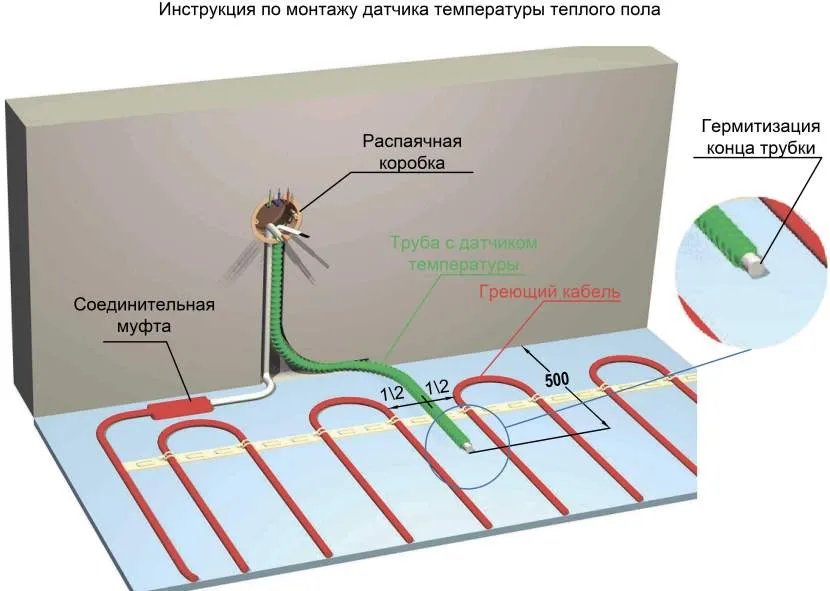

Инструкция по монтажу термодатчикаИсточник ac-bastion.ru
Что потребуется
Очень важно правильно спланировать бюджет, чтобы не экономить не только на самих нагревательных элементах, но и на всех строительных материалах. Качественная гидроизоляция особенно важна, в ряде случаев она является решающим фактором
Для укладки пола потребуются такие материалы:
сама система полов (нагревательные элементы и укрепляющая сетка, идущая в комплекте);
соединительные провода;
крепления;
регулятор температур;
термодатчик;
система защиты УЗО (устройство защитного отключения);
цемент с песком;
медный кабель для заземления.
Также необходимо заранее приобрести напольное покрытие, чтобы определиться с его толщиной, фактурой и иными эстетическими характеристиками.
Выбор материала
Нагревательный кабель может иметь различные исполнения.
Основные виды кабелей:
Саморегулирующий. Элемент – полимерная матрица. При перегреве в зоне нарушения снижается оборот тока, чтобы предотвратить поломку. Остальные участки работают в нормальном режиме. Благодаря данному свойству кабель такого типа обладает долговечностью и высокой надежностью, однако отличается высокой стоимостью.
Резистентный. Состоит из одной или двух жил, которые имеют очень высокое сопротивление. Проходя по ним, ток преобразуется в тепловую энергию. Нагревательная жила защищена слоем изоляции и металлической оплеткой, отвечающей за заземление. Однако если один из участков жилы выходит из строя, вся система необратимо ломается.
Монтаж кабеля, ответвленного за нагрев, осуществляется в слой цементной заливки, которая будет дополнительно перераспределять тепло и выполнять функцию изоляции от холода из внешних источников.
Как устроен и из чего состоит электрический теплый пол
Электрический теплый пол по своей конструкции достаточно прост, поскольку состоит она из кабельных нагревательных жил, как раз и являющихся источником тепла.
Кабельные жилы, в свою очередь, состоят из проводников двух типов: силовых жил, служащих проводниками электрического тока, и непосредственно нагревательных кабелей. Между собой данные проводники соединяются специальными муфтами.
Нагревательные кабели выпускаются двух разновидностей: саморегулирующиеся и резистивные.
Саморегулирующиеся кабели лишены нагревательных проводников, т.к. оба провода в них выполняют функции электро-проводника. Нагрев же осуществляется за счет специальной полимерной матрицы, размещаемой между парой электро-проводников.
Резистивные кабели чуть более просты в изготовлении, т.к. в них отсутствует дорогостоящий полимерный нагревательный элемент. Тепло же выделяется самими проводниками тока.
При этом резистивные кабели по конструкции делятся на два класса:
- одножильные;
- двужильные.
Одножильные резистивные кабели – это наиболее простая и дешевая основа для обустройства теплого пола. Состоят они из единственного проводника, который за счет высокого электрического сопротивления нагревается и отдает тепло в окружающее пространство.
Двужильный вариант резистивного кабеля чуть сложнее, поскольку в его составе дополнительно присутствует второй кабель, не способный нагреваться и служащий лишь проводником электротока.
Присутствие второго кабеля в нагревательном проводе объясняется тем, что по нагревательному и простому проводнику ток будет течь в противоположных направлениях. А это значит, что возникающие электромагнитные поля будут гасить друг друга, и вся конструкция будет создавать гораздо меньше электромагнитных помех, чем при одножильном варианте.
Двужильные нагревательные кабели для теплого пола ни в коем случае нельзя разрезать, т.к. это приведет к выходу их из строя. Поэтому необходимо предельно точно заранее рассчитать их длину.
Как одножильные, так и двужильные кабели упакованы в синтетическую токоизоляционную оболочку, поверх которой наложена металлическая оплетка. Эта оплетка выполняет роль экрана и подключается к заземлению. Снаружи вся конструкция укрыта защитной пластиковой оболочкой.

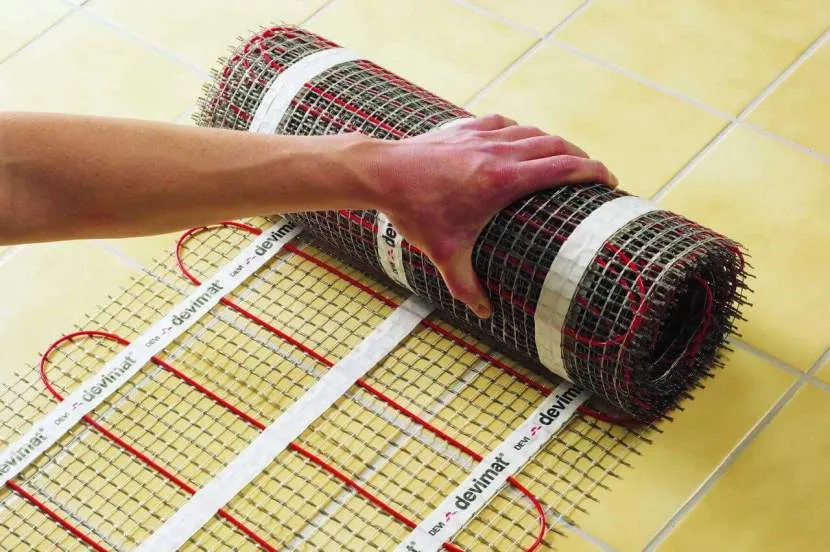

Поставляться нагревательные кабели могут в двух исполнениях:
- намотанными на обычную бухту;
- в виде тепловых матов.
Первый вариант более дешев, однако требует дополнительных усилий и затрат времени на правильную укладку нагревательного кабеля по комнате.
В случае теплового мата обустройство теплого пола обойдется чуть дороже, однако отпадет необходимость раскладки кабеля.
Кроме того, тепловые маты несколько упрощают расчет необходимого количества кабеля, т.к. для них известны площадь и значение мощности.
Заливка стяжкой
Декоративная стяжка пола – заключительный этап. Стяжка заливается из смеси песка и цемента, высота такого слоя – от пяти до девяти сантиметров. Вся масса должна быть распределена равномерно, без малейших неровностей или пустот. Для этого изначально стяжку делают более жидкой и податливой, добавляя пластификатор, а затем, когда уровень установился, тщательно сушат полученную массу. Только после полного высыхания можно приступать к оформлению декоративного финиша.
Финишное покрытие
Наилучший вариант покрытия для установки над теплыми полами – абсолютно негорючие материалы. Например, керамическая плитка, гранит, кирпичная кладка. Также такие жесткие материалы превосходно взаимодействуют со стяжкой, что обеспечивает надежность и высокую прочность всего покрытия. Такие слои, прогревшись, дольше смогут поддерживать необходимый температурный режим.
Все финишные покрытия необходимо устанавливать по стандартной технологии для конкретного материала. Можно монтировать ламинат, паркет и даже линолеум или ковролин. Есть возможность выбрать любой вариант в зависимости от бюджета и дизайнерского решения интерьера. Перед приобретением убедитесь, что паркетный материал и линолеум предназначены для укладки на полы с подогревом. Для этого посоветуйтесь с опытным продавцом-консультантом.
Последовательность укладки пола
Вне зависимости от типа нагревательного элемента и его конструктивных особенностей укладка электрического пола не имеет принципиальных отличий. Монтаж заключается в последовательном формировании «слоистого пирога», состоящего из чернового бетонного покрытия, нагревательного элемента, клея и покрытия. В качестве последнего часто выступает плитка или ламинат.
Укладка кабеля
На начальном этапе проводят проектные работы, составляя подробный план и выбирая схему монтажа. Делают расчеты по требуемой длине кабеля и шаге его укладки. К учету не принимается площадь, на которой расположена мебель или габаритная техника. Исключения составляют предметы с высокими ножками. Расчет шага рассчитывают по формуле:
шаг укладки (см) = (100 x площадь для обогрева) / длина кабеля (см)
Сначала проводят монтаж на стене термостата, рекомендуемой высотой считается нахождение его на уровне 50—100 см. Чтобы уложить теплый пол:
- к месту установки от распределительной коробки подводят фазу, ноль и заземление;
- в подготовленной канавке размещают 2 трубки из пластика, одна предназначена для силовых проводов нагревательного кабеля, вторая служит для проводки датчика;
- поверхность пола выравнивают;
- вдоль стены наклеивают демпферную ленту;
- формируют изоляционный слой не менее 2 см, поверх него размещают монтажную ленту толщиной 50 см для фиксации кабеля;
- к коробке протягивают силовые провода, контролируя нахождение соединительной муфты в стяжке из бетона;
- устанавливают температурный датчик;
- проверяют качество монтажа и контролируют допустимые отклонения.
После проведения контрольных процедур переходят к заливке цементно-песчаной стяжки. Для твердого чернового пола ее толщина должна быть не менее 3 см при обеспечении слоя теплоизоляции 5 см. На последнем этапе подключают нагревательный кабель, подсоединяя к зажимам термостата проводов температурного датчика и питания. Цепочку замыкают при помощи электропроводки, отвечающей за питание всей конструкции теплого пола.
Монтаж теплового мата
Перед началом проводят работы по определению схемы установки теплых матов. Необходимо учитывать места будущего расположения мебели, стационарных предметов и бытовой мебели. При монтаже конструкции следует учитывать ряд особенностей. Основные из них:
- штробу для температурного датчика вырезают на поверхностях стены и пола, так как толщина последнего будет варьироваться от 1 до 1,5 см;
- после проведения подготовительных работ сразу переходят к укладке конструкции теплового мата, исключая укладку теплоизоляционного материала, так как он провоцирует перегревание кабеля.
На первом этапе проводят раскатывание мата по всей площади помещения. Направление меняют при помощи ножниц, разрезая армированную сетку и не трогая кабеля. Между двумя полосами оставляют расстояние в 5 см. Далее отрывают на нижней стороне защитную ленту и раскатывают рулон. Сверху мата размещают слой плиточного клея, контролируя момент выступания нагревательного кабеля на поверхности пола. После его полного высыхания через 3—5 суток можно начинать отделочные работы.
Как уложить инфракрасную пленку
После проведения подготовительных работ на прогрунтованную поверхность укладывают теплоизоляцию. Последовательность дальнейших действий:
- поверх пленки размещают инфракрасную конструкцию, не допуская перекрытия листов;
- устанавливают терморегулятор;
- закрепляют монтажную сетку, контролируя отсутствие повреждений контактов саморезами;
- заливают цементно-песчаную стяжку.
Устройство цементно-песчаной стяжки или наливного пола.
Перед тем как залить кабельную систему обогрева стяжкой, необходимо убедится в ее работоспособности. Для этого теплый пол кратковременно включают. Схему укладки теплого полас размещением соединительных и концевых муфт необходимо зарисовать, а лучше сфотографировать и вложить в гарантийный талон.
Стяжку под электрический теплый поллучше готовить из специально предназначенных для этого смесей. Заливать жидкую цементно-песчаную смесь по поверхности пола необходимо равномерно и аккуратно, не повредив при этом изоляцию кабеля.
Нужно следить за тем, чтобы в процессе заливки стяжки не возникало воздушных карманов, так как они ухудшают отдачу тепла нагревательным кабелем.
Толщина стяжки должна составлять примерно 3-5 см. Время полного высыхания стяжки указывается производителем смеси (примерно 28 дней).
После затвердения стяжки вдоль стен надо обрезать выступающие части изоляции (если они есть). Затем можно приступать к настилу напольного покрытия (керамической плитки и т.п).
Если на протяжении своего срока службы датчик температуры выйдет из строя его можно будет легко заменить, вытянув из гофры через коробку терморегулятора. Именно поэтому термодатчик необходимо монтировать в трубке.Электрический теплый пол
Теплые полы с электрическим и водным обогревом становятся все более популярными.
Последние чаще служат в качестве основной системы отопления частных домов, а электрополы широко применяют для дополнительного обогрева комнат. Этот фактор, а также ряд других причин, сделал электроподогрев более востребованным.
Предлагаем рассмотреть конструкцию, принцип действия, а также возможность самостоятельного обустройства электрических теплых полов.
Схема укладки и основные типы кабелей ТП
Существует два основных типа кабелей для теплого пола:
- Одножильный — контакты холодных проводов, по которым осуществляется подвод электроснабжения, находятся с двух сторон нагревательной секции. В активном состоянии подобные проводники дополнительно индуцируют незначительные магнитные поля. Одножильные нагревательные кабеля отличаются следующими эксплуатационными характеристиками:
- нагревательный элемент имеет изоляцию из фторопласта или сшитого полиэтилена;
- жила заземления сделана из луженой меди;
- кабеля электрического теплого пола находятся внутри экранирующей оболочки, сплошной или сетчатой;
- общая внешняя изоляция изготавливается из поливинилхлорида, который лучше противостоит ультрафиолетовому излучению – может использоваться на открытом воздух, например, в противообледенительных системах;
- соединительные контактные муфты находятся на обоих концах кабеля.
Структура одно и двухжильного нагревательного кабеля
- Двухжильный нагревательный кабель. В нем под общей наружной изоляцией находятся два изолированных друг от друга проводника: первый – резистивный, нагревательный, второй – «холодный» возвратный. Контакты для подключения выходят с одной стороны рабочей секции.
Примерная схема укладки одножильного нагревательного кабеля на кухнеПримерная схема укладки двухжильного нагревательного кабеля в жилой комнате
Инструкция по укладке электрического пола на старом основании
Если производить крепеж на бетон, то потеря тепла в процентном соотношении составит порядка 30-35%.
При условии, что ось термокабеля будет находиться от основания на расстоянии 10,0 мм, а шаг составит 70,0-75,0 мм. В этом случае следует остановить выбор на кабеле с номиналом 10,0 ватт на метр.
Крепление кабеля к основанию производится на монтажную ленту (предварительно нужно постелить на основание утеплитель).
Сверху наносится ровным слоем покрытие из плиточного клея. Когда он высохнет, можно укладывать плитку без стяжки или другое покрытие с соблюдением технологии его монтажа, например, предварительно стелется положка под ламинат, перед его установкой.
Что это за процесс?
Инфракрасными теплыми полами называется термостойкая пленка, внутри которой упакованы полоски карбоновой пасты. В нее также впаяны медные или серебряные шины. Этими шинами соединяется карбоновая паста.
Через подобную конструкцию подается ток определенной частоты и силы. Под его воздействием карбоновые элементы испускают инфракрасное излучение, длина волны которого варьируется от 5 мкм до 20 мкм.
В процессе работы сборная часть не вызывает нагрева и высушивания окружающего воздуха, что является важным отличием теплого пола от различного рода обогревателей и радиаторов.
Инфракрасные лучи вызывают нагрев окружающих предметов — стен, напольного покрытия, мебели, потолка. Однако, свойства этого излучения кардинально отличаются от электромагнитного излучения.
ИК лучи не имеют вредного воздействия на организм человека. Животного или растений. Научными исследованиями доказано, что подобная система обогрева экологически чистая и не имеет побочных эффектов. Помещение нагревается очень быстро с минимальным расходом электроэнергии.
Какому варианту отдать предпочтение?
Подогрев напольного покрытия от сети может быть представлен нагревательным кабелем либо термоматом. О преимуществах и недостатках каждого из видов электрического теплого поламы подробно говорили в соответствующей статье. Сейчас еще раз вкратце поговорим о том, какой вариант лучше выбрать.
Электрический теплый пол из кабеля под плитку дешевле, но в то же время расчет его длины и сам монтаж более затрудненные.
Его рекомендуется применять в том случае, если можно пожертвовать высотой потолка (т. к. стяжка будет толще).
Что касается нагревательного мата, он имеет ряд преимуществ, т.к. по сути, является усовершенствованной версией проводника. Особенность конструкции в том, что тот же кабель уже размещен на специальной стекловолоконной сетке, которая позволяет выдерживать ровный шаг между витками.
К тому же удобство термомата в том, что для расчета материала необходимо всего лишь посчитать площадь комнаты и на основании данного параметра выбрать рулон подходящего размера.
Какому из вариантов отдать предпочтение, решать Вам, но мы все же советуем использовать укладку электрического мата, к тому же такой вариант имеет множество положительных отзывов в интернете.
Виды стяжки
Наиболее распространена мокрая стяжка, хотя начинает широко применяться сухая, позволяющая не тратить время на высыхание раствора, в течение которого включать обогрев нельзя.
При видимой простоте состава стяжка выполняется в нескольких вариантах:
- Песчано-цементный раствор при соотношении компонентов 3:1 подходит для электрических теплых полов.
- Бетон на основе мелкозернистого наполнителя применяется в системах водяного пола. Плита получается прочная и не растрескивается.
- Самовыравнивающая смесь хорошо подходит для заливки электрических теплых полов, когда необходимо получить тонкий слой.
- Смеси для теплых полов, выпускаемые в широком ассортименте.
- Плиточный клей применяется в качестве тонкой стяжки для электрического теплого пола.
Кабельный теплый пол с армирующей сеткой
Составы получаются с высокой стойкостью и пластичностью, если добавлять в них пластификаторы.
Схема укладки и основные типы кабелей ТП
Существует два основных типа кабелей для теплого пола:
- Одножильный — контакты холодных проводов, по которым осуществляется подвод электроснабжения, находятся с двух сторон нагревательной секции. В активном состоянии подобные проводники дополнительно индуцируют незначительные магнитные поля. Одножильные нагревательные кабеля отличаются следующими эксплуатационными характеристиками:
- нагревательный элемент имеет изоляцию из фторопласта или сшитого полиэтилена;
- жила заземления сделана из луженой меди;
- кабеля электрического теплого пола находятся внутри экранирующей оболочки, сплошной или сетчатой;
- общая внешняя изоляция изготавливается из поливинилхлорида, который лучше противостоит ультрафиолетовому излучению – может использоваться на открытом воздух, например, в противообледенительных системах;
- соединительные контактные муфты находятся на обоих концах кабеля.
- Двухжильный нагревательный кабель. В нем под общей наружной изоляцией находятся два изолированных друг от друга проводника: первый – резистивный, нагревательный, второй – «холодный» возвратный. Контакты для подключения выходят с одной стороны рабочей секции.
Стяжка под плитку
После того как все вопросы с бетоном решены, можно приступать к стяжке под плитку. Существуют требования по ровности поверхности, перепад по высоте на погонном метре не должен превышать ±2 мм, что легко устраняется клеевым раствором.
Шаг 1. Выложите бетон на систему подогрева, в зависимости от объема, совковой лопатой или мастерком предварительно выровняйте массу.
Готовый раствор выкладывают сверху на водяной контур
Для удаления воздушных карманов ребром мастерка постоянно делайте глубокие прорези для выхода воздуха.
Шаг 2. Окончательное выравнивание делайте при помощи правила. Протягивайте его возвратно-поступательными волновыми движениями, большие углубления засыпайте свежим раствором.
Раствор растягивают правилом по маякам, чтобы поверхность стяжки была максимально ровной
Работайте аккуратно, заполняйте все полости около шлангов системы подогрева. Если эту рекомендацию не соблюдать, то теплоноситель не будет отдавать энергию стяжке, пол не сможет прогреваться до заданных комфортных температур. Время полного высыхания бетонной стяжки примерно две недели, категорически запрещается подключать обогрев раньше. Если после высыхания появились довольно большие углубления, то под керамическую плитку их нет надобности специально выравнивать. Поверхность выровняется клеевым составом во время непосредственной укладки плитки.
Стяжку оставляют сохнуть минимум на две недели
Если в помещениях высокая температура и сквозняки, то поверхность стяжки надо накрыть полиэтиленовой пленкой. Дело в том, что быстрое испарение влаги очень негативно сказывается на прочности бетона, ему нужно довольно много времени и воды для оптимального течения химических процессов. Только в таких условиях бетон набирает расчетную прочность.
Монтаж датчика температуры
Прокладываете и закрепляете в штробе от коробки до секции нагревательного мата гофротрубу. Диаметр подбираете по размеру датчика.
Радиус изгиба трубки у стены должен быть не менее 5см.
Через нее пропускаете сам датчик температуры с проводами. При этом нужно соблюсти определенные расстояния:
между датчиком и стеной должно быть не менее 0,5-1 метра
сам датчик должен располагаться ровно посередине между витками нагревательных элементов
Шаг между витками в матах выдерживают в строго заданных параметрах (чаще всего 7,5-8см). За счет этой разбежки, компенсируется так называемая “тепловая зебра” под плиткой.
То есть, тепло полностью и равномерно распределяется по поверхности плитки, и вы босыми ногами никогда не почувствуете провалы температуры между линий кабеля и пустым местом, где его нет.
Чтобы строительный раствор не пошел во внутрь гофротрубки, на ее конец устанавливается заглушка. Если в комплекте ее нет, можно обойтись изолентой.
Иногда в комплекте идет специальный латунный наконечник. Многие не подозревают для чего он. А он именно и предназначен для установки во внутрь него головки датчика.
После выполнения всех вышеуказанных работ, обязательно еще раз произведите измерение сопротивления. Вдруг вы что-то нарушили или замкнули в процессе монтажа.
2 этап – проверка существующей электропроводки
Устройство теплого пола электрического отличается
значительным потреблением электроэнергии. Это вызывает необходимость проверки,
справится ли существующая проводка с той нагрузкой, которая на нее придётся.
В процессе расчётов принимается во внимание сечение кабеля
по току. Примечание: электрический теплый пол запрещается напрямую
подключать к розетке
Примечание: электрический теплый пол запрещается напрямую
подключать к розетке.
Если расчет показывает, что старая проводка не справится с
новой нагрузкой (диаметр жил не соответствует нагрузке), следует либо провести
замену, либо установить дополнительную проводку (напрямую от щитка),
предназначенную исключительно для обслуживания теплого поля.
Потребляемая мощность электрического теплого пола на 1 м2
приведена в таблице:
| Назначение комнаты | Оптимальная мощность, Вт/м.кв. |
| Кухня | 100-130 |
| Спальня | |
| Гостиная | |
| Прихожая | |
| Коридор | 90-110 |
| Ванная | 120-150 |
| Балкон | До 180 |
Материал подготовлен для сайта www.moydomik.net
Примечание: Установка предохранителей-автоматов –
обязательный этап устройства электроснабжения системы обогрева пола.
Пример проекта с указанием места расположения мебели, ключевых компонентов системы и основных расстояний.
Проект электрического теплого пола
Способы монтажа электрического теплого пола
Как уже говорилось выше, самым дешевым является кабельный теплый пол, где в качестве греющего элемента применяется греющий кабель. Этот вариант всегда укладывается в бетонную стяжку, но в деревянном доме его можно положить между лагами. Несмотря на сложность монтажа, этот вариант обогрева применяется чаще всего, поэтому рассмотрение способов укладки следует начать именно с него.
Врезка кабеля теплого пола в стяжку
Укладка кабельного теплого пола
Для начала производится демонтаж чистового покрытия пола и оценивается состояние чернового. Все подгнившие деревянные части конструкции необходимо заменить, а существующие незначительные повреждения зачистить
Очень важно перед монтажом системы теплого пола обработать лаги и черновую основу антисептиком, который не только предотвращает развитие грибковых поражений на древесине, но и повышает ее огнеустойчивость
Монтаж теплого пола на основе нагревательного кабеля своими руками
Под лаги необходимо настелить слой гидроизоляции и фольгированного теплоизолятора, уложив его фольгой вверх. Поверх теплоизоляции настилается монтажная сетка, к которой в дальнейшем будет крепиться кабель. Кабель по лагам всегда укладывается змейкой, поэтому на них делается разметка мест пересечения и делаются пропилы. Во избежание соприкосновения кабеля с древесиной, в пропилы укладывается фольга, а на фольгу – кабель, закрепляемый к сетке хомутами.
Монтаж кабельного теплого пола
Терморегулятор устанавливается на стене, а датчик температуры помещается в гофру и выводится к месту его установки. Прежде чем приступить к укладке финишного покрытия, система тестируется. Далее укладывается финишное покрытие. Ламинат можно положить непосредственно на лаги. Если предполагается использовать плитку, линолеум или другое покрытие, на лаги укладывается слой фанеры.
Другие способы монтажа
Вне зависимости от вида теплого электрического пола, его пирог одинаков: сначала укладывается гидро- и теплоизоляция. Но, в отличие от греющего кабеля, маты и пленка монтируются на ровную поверхность в виде слоя фанеры, покрытой теплоотражающим слоем.
Варианты теплых полов с утеплением деревянного и бетонного основания
Маты, в том числе инфракрасные, и пленочный теплый пол зачастую снабжаются самоклеющимся слоем, поэтому их раскатывают. При необходимости маты можно разрезать, не затрагивая самого кабеля, а пленка разрезается по красной разметке. Таким образом, их подгоняют под геометрию помещения.
Далее теплые полы подключают к терморегулятору, при этом подсоединение секций производится параллельно. Таким образом, при выходе из строя одной секции, нагрузка распределяется на все остальные.
Керамогранитную плитку положить можно непосредственно на маты, слегка увеличивая количество клея. На инфракрасную пленку плитку можно положить, если систему предварительно закрыть листом фанеры или гипсокартона. Плитку приклеивают уже к этому покрытию. Ламинат рекомендуется положить плавающим способом, чтобы в случае необходимости можно было заменить вышедшие из строя секции теплого пола.
Предварительная подготовка поверхности
В первую очередь, нужно произвести демонтаж старого напольного покрытия. В квартирах нужно будет убрать пол до бетонных плит перекрытия. В частном доме поступают исходя из особенностей строения: если полы уложены на бетонное основание (в большинстве современных строений), а высота потолка позволяет заливать дополнительную стяжку, то достаточно просто удалить напольное покрытие (за исключением кафеля, кабельные маты можно стелить непосредственно на него).
Нужна ли бетонная стяжка?
Этот вопрос заботит людей, чья квартира или дом обладает низкими потолками. В самом деле, устройство стяжки «украдет» от 15 до 20 см высоты помещения. Электрический теплый пол отлично будет работать и без стяжки, например, если сверху будет ложиться кафельная плитка на клей. Однако при таком способе устройства пола, поверхность будет быстро остывать. Если есть возможность залить стяжку, лучше не лениться. Слой бетона будет аккумулировать тепло, и отдавать его поверхности пола даже после отключения электричества.
Если же полы деревянные и под ними имеется пустота для вентиляции, то можно сразу класть утеплитель. При этом рациональным решением станет двойной пол (старое покрытие, лаги, новое покрытие). Дерево имеет отличную теплопроводность, потому непосредственного контакта кабеля и деревянных досок не потребуется.
После завершения работ по демонтажу старого покрытия, если необходимо, заливается бетонная стяжка толщиной в 10 мм. Она позволит скрыть неровности и обеспечит простоту монтажа электрического кабеля.
Укладка теплоизоляции и монтажной сетки
На этом этапе все просто. Материал укладывается на застывшую стяжку как можно плотнее друг к другу. Главное условие – скрыть стыки. Если этого не сделать, то тепло будет уходить в основание. Для этих целей можно использовать обычный малярный скотч, но лучше применять металлизированный. Если речь идет о помещении с повышенной влажностью, то сверху утеплителя нужно постелить гидроизоляционный материал. К примеру, если система теплого пола монтируется в ванной комнате, специалисты рекомендуют сделать хорошую гидроизоляцию.
Не забывайте о стенах! Чтобы избежать потери тепла возле стен, их нужно изолировать от стяжки. Для этого можно использовать пенофол или полистерол толщиной до 1 мм. Высота изоляции от поверхности должна быть не менее 15 см (лучше ориентироваться на предполагаемую толщину бетонной стяжки).
Далее потребуется монтажная сетка с шириной ячеек до 1,5 см. Секции укладываются вплотную и дополнительно фиксируются. Такое устройство позволит заполнить бетоном пространство под кабелем, что защитит теплоизоляцию от перегрева.
Проверка электрического теплого пола
Перед укладкой всех элементов проверяем сопротивление пола, которое должно совпадать с сопротивлением, указанным в техпаспорте. При креплении стяжками не затягивайте их туго, так как при нагреве они могут лопнуть от расширения. Пленочные полы настилаем сверху утеплителя, смотрим при этом в инструкцию.
В местах, где имеются стыки плит перекрытия, провод кладут в гофрированной трубке. Места, где соединяются нагревательные элементы и кабель, укладывают на расстоянии 20 см от стены.
Как только вы провели все монтажные работы, приступаем к проверке электрического пола. Включаем, постепенно доводим уровень регулятора до максимума, смотрим, как ведет себя ваш пол. Если все нормально, заливаем стяжку, а когда она высохнет, проверяем повторно и укладываем напольное покрытие.
Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!
