Электромонтажные работы и схема электропроводки на кухне

Популярные типы розеток для кухни

Правильное планирование, размещение электрических точек, соблюдение должным образом всех требований при монтаже позволит создать функциональное помещение. Внешний вид кухонного пространства может подчеркнуть грамотный выбор соответствующего типа розеток. Производители предлагают много вариантов, среди которых можно выделить модели следующих видов:

• Накладные. Монтаж и демонтаж производится с минимальными затратами времени и средств. Лучший вариант при установке новых мощных электроприборов, когда не хватает имеющихся мощностей, а полный ремонт делать нецелесообразно. Не пользуются популярностью, портят общий вид кухонного гарнитура, иногда создают помехи в процессе работы.
• Угловые. Очень удобный вариант. Предназначены для установки на стыке двух поверхностей, стены и кухонного шкафчика, столешницы. Изделия имеют элегантный, оригинальный дизайн. Изготавливаются в основном из пластика, выпускаются как одинарные, так и модульные модели.
• Выдвижные. Характеризуются эстетическими качествами. Производятся блоками, имеют дополнительные выходы для зарядки, подключения разных аксессуаров. В зависимости от расположения конструкции делятся на горизонтальные, вертикальные. Удобны в использовании. Встраивать можно в столешницы, стены, даже пол. При необходимости подключить механизм, достаточно нажать на крышку корпуса, после чего плавно выдвигается блок. Из недостатков можно выделить неудобство подключения боковых вилок к перпендикулярным относительно пола установкам.
• Скрытые (встраиваемые). Позволяют обезопасить рабочее место. Располагаются в шкафчиках, ящиках, столешнице. Экономят пространство. Используются как дополнительные точки. Делятся на одинарные и двойные (на практике применяются редко) модели.

Подготовка стен кухни к монтажу электрической проводки

Схема проведения электричества на кухне.

Перед тем как приступить к процессу прокладки кабелей, следует провести предварительную подготовку мест в стенах для их размещения. Для этого с помощью специальных инструментов в поверхности стен вырезают неглубокие канавки — штробы. С этой целью могут быть использованы:

1. Молоток и долото, подходящие для создания небольших штроб, так как их эффективность очень низкая, а затраты труда — высокие.
2. Перфоратор, позволяющий достаточно быстро и чисто создать углубление, которое, однако, будет не слишком ровным. Хорошо подходит для ремонта своими руками, так как перфоратор достать легче, чем специализированные инструменты.
3. Болгарка, создающая ровную канавку, но оставляющая после себя большое количество строительной пыли, которая затрудняет работу.
4. Штроборез — специально созданный для такой работы инструмент. Им пользуются строители-профессионалы, так как стоимость инструмента довольно высока, и покупать его для одноразового ремонта не имеет смысла.

Создание штроб, как и весь процесс прокладки электропроводки, подробно описан нормативным документом СНиП 3.05.06-85. Данным сборником норм и правил задекларирован ряд строгих правил, которые касаются закладки штроб:

Схема подключения разводки сетей к распределительному щиту через автоматы защиты.

1. Необходимо придерживаться только горизонтальных и вертикальных направлений при создании углублений под провода. Диагональные или наклонные штробы не допускаются.
2. Штробление верхних частей стен проводится на расстоянии не ближе 150 мм от потолка.
3. Вертикальные борозды запрещено прокладывать ближе чем за 100 мм от дверных и оконных проемов и углов и 400 мм от труб газоснабжения.
4. Ограничения вводятся и касаемо параметров углублений. Их ширина и глубина не должна превышать 25 мм, а максимальная длина — 3 метров.
5. Целесообразнее всего свести к минимуму количество поворотов при прокладке штроб. Достаточно будет допускать не более одной смены направления с горизонтального на вертикальное, и наоборот. Такой шаг уменьшает количество перегибов провода и шансы на его механическое повреждение.
6. Строго запрещено закладывать горизонтальные углубления в несущих стенах дома, так как это приводит к нарушению целостности конструкции.

Выключатели

С помощью выключателей для кухни организовывают вечернее освещение и работу вытяжки. Их подключают к электропроводке напрямую, без установки розеток. Вместо розеток в середине провода монтируют выключатели.

Один выключатель может иметь несколько клавиш, тогда его используют для нескольких осветительных ламп. Так на двойной выключатель выводят два осветительных контура: общего освещения и подсветки. Выключатель для кухни с одной клавишей устанавливаются для вытяжки.

Современные выключатели: кнопочные, проходные, сенсорные.

Включатели для общего освещения устанавливают рядом с входной дверью, с той стороны, где расположена ручка двери. Высота его расположения на стене должна быть удобна для всех жителей дома или квартиры. Стандартная высота расположения выключателей составляет 75-90 см. Однако это не категорично, возможны вариации в большую или меньшую стороны.

Как правильно расположить розетки на кухне

После того, как точно определено необходимое количество разъемов, строят подробную схему с указанием всех отступов и размеров:

1. Замеряем высоту, ширину и длину кухни.
2. Схематически чертим каждую из стен, Должно получиться то, что в черчении называют «вид спереди».
3. Дополняем чертеж схематическим изображением мебели и бытовой техники. При этом размер и масштаб строго соблюдаем.
4. Отмечаем расположение электророзеток, сверяясь с планом, на котором определяли их количество.

Выстраивая схему размещения розеток на кухне с размерами и расстояниями, обязательно учитываем особенности их расположения и назначения. Разберемся с основными нюансами подключения.

Холодильник

Производители агрегатов рекомендуют запитывать их снизу, чтобы разъем не был заметен. Это хорошо для оборудования, которое не планируется часто отключать.

Instagram jatijudesign

Для оборудования, к вилке которого не требуется постоянный доступ розеточный блок устанавливается на высоте порядка 10 см от пола или выше. Если свободный доступ необходим, оптимально смонтировать конструкцию в районе рабочей зоны.

Вытяжка

Оборудование подключают на высоте 1,8-2,1 м от пола. Проще всего сделать это без вилки, подсоединив выведенный кабель непосредственно к устройству. Это оптимальный вариант для недорогих моделей. Однако так можно сделать не всегда. К примеру, срезать вилку с дорогостоящей техники не нужно. В этом случае гарантия будет потеряна, что очень нежелательно.

Духовой шкаф и варочная панель

Мощные варочные панели подключаются через специальную силовую электророзетку. Возможен вариант, когда вывод кабеля соединяется напрямую с контактными клеммами панели. Духовки, в отличие от них, не нуждаются в специальном оборудовании. Оптимально устанавливать разъемы для подключения в соседнюю тумбу гарнитура. При условии, что она имеет распашную дверцу. Если это невозможно, размещают блок снизу, на небольшом расстоянии от пола.

Посудомойка и стиральная машина

Правила запрещают устанавливать электророзетки за корпусом этой техники. Ее работа связана с использованием воды, что при утечке может создать серьезную аварийную ситуацию. Лучше всего установить электротехнический блок во влагозащищенном корпусе слева/справа от агрегата. Если есть такая возможность, можно спрятать его в мебельной тумбе.

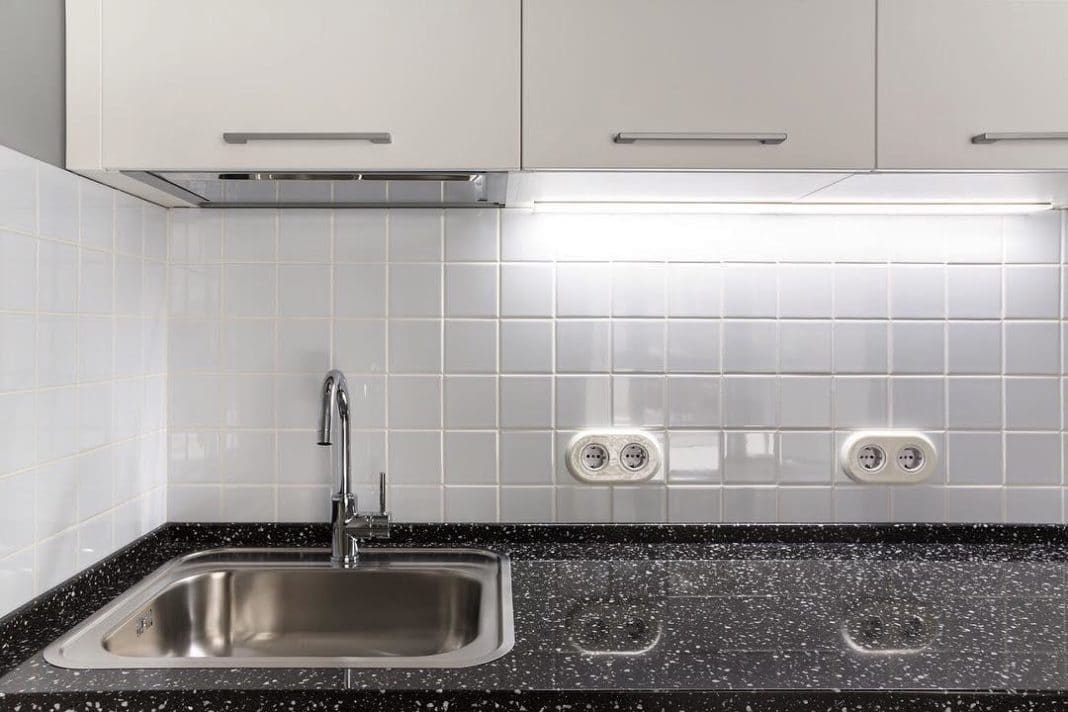

Рабочая зона

Характеризуется наличием большого количества разъемов. Их должно быть как минимум по два с каждого края стены. Высота розеток над столешницей на кухне может быть любой, но не ниже, чем 10-25 см от покрытия. Нужно так разместить блоки, чтобы они были максимально защищены от влаги и раскаленных капель готовящейся пищи. Для размещения в непосредственной близости от мойки либо плиты лучше выбирать изделия в корпусах с повышенной защитой.

Кухонный фартук выполняет не только защитную, но и декоративную функцию, и большое количество электророзеток может испортить его внешний вид. Поэтому можно подобрать скрытые модели, которые функциональны и незаметны.

Instagram kuxdvor

Схема электропроводки на кухне

Схема разводки электропроводки на кухне несет информацию о количестве и расположении розеток, светильников и электроприборов, постоянно подключенных к сети энергопитания.

Перед началом работ хозяину жилья рекомендуется сделать подсчет всех приборов, которые будут в будущем располагаться на территории кухни. И нарисовать примерную схему электропроводки кухни. Желательно с учетом возможных перестановок.

  Как сделать электропроводку в деревянном доме

На схеме распределения электропроводки на кухне приводится точное местонахождение розеток, осветительных приборов, выключателей, распределительных коробок.

В спецификации, прилагающейся к схеме, хранится информация о названиях, марках и количестве проводов и оборудования.

На схеме отмечается будущее местонахождение приборов, постоянно подключенных к сети: холодильника, электроплиты, посудомоечной машины.

Ниже пример такой схемы.

Технические тонкости

Лучшим вариантом является тот, когда в квартире или частном доме присутствует трехфазная сеть. Это может быть, к примеру, если на кухне установлена плита не на газу, а электрическая. В данном случае энергии будет полностью хватать, даже если все устройства будут работать одновременно.

Если имеется однофазная электросеть, свои потребности нужно снизить. Если максимальный ток электросчетчика равен 50 А, то максимальная мощность, которую можно будет себе позволить, составляет 11 кВт (220 В х 50 А). В случае трехфазной сети мощность может быть в 3 раза больше.

Всю электрическую проводку надо будет разделить на группы:

• 1 группа – освещение;
• 2 группа для бытовой техники небольшой мощности (вытяжка, холодильник и так далее);
• 3 группа электрической проводки для силовых электрических приборов (машина для мытья посуды, машинка для стирки);
• 4 группа для плиты.

Запрещается:

1. Соединять в электрическом щите нулевой рабочий и заземляющий провода под общую клемму.
2. Прокладывать линию заземления отдельным проводом
3. Подключать к электрической проводке для варочной плиты другие бытовые приборы.
4. Устанавливать розетки для кухни за корпусом встраиваемой бытовой техники.
5. Производить монтаж розеток за выдвижными ящиками.
6. Устанавливать данные конструкции над варочной панелью и мойкой.

Сколько фаз заводить в дом

В частный дом допустимо заводить одну фазу (220V) или три фазы (380V), при этом нормы потребления для однофазных потребителей составляют от 10 до 15 кВт, а для трехфазных потребителей – 15 кВт.

Трехфазный ввод нужен только тогда, когда требуется подключить мощное оборудование, работающее от сети 380 В

Для людей несведущих может показаться, что особой разницы нет, но на самом деле разница достаточно существенная. Трехфазная сеть понадобится лишь в том случае, если планируется установка мощных электрических потребителей, вроде 3-х фазных плит или котлов отопления (электрических). В противном случае, в наличии 3-х фазной сети в доме нет надобности, поскольку практически все бытовые потребители рассчитаны для работы в сети 220V. К тому же, 380V намного опаснее 220V, поэтому использовать 380V в частном доме, нельзя назвать разумным решением, да и получить разрешение вряд ли получится, если не существует весомых причин.

Дополнительное оборудование и безопасность

На кухне можно сделать систему дополнительного резервного освещения. Провести ее очень просто, достаточно установить 12-вольтовый источник питания со встроенным аккумулятором и подключить к нему диодные лампы. Также есть вариант применения аккумуляторных настольных ламп.

Повысить безопасность и защиту от возгорания на кухне поможет установка датчиков, сигнализирующих об утечке воды или газа. Они достаточно дешевые и не обладают высокой мощностью. Оптимальный набор – сигнализация о взрывоопасной концентрации газа (пропан/бутан) и датчик протечки воды. Суммарная стоимость этих приборов не превысит 2 тысяч рублей.

Прокладка кабеля

Если мы проживаем в квартире, то в большинстве случаев электрощит расположен на лестничной клетке. В этом случае в квартиру будет вводится от двух и более кабелей. Для проводки на кухню прокладываем три линии:

• Кабель для электроплиты 3х4 мм²,
• Кабель для розеток 3х2,5 мм²,
• Кабель для освещения и вытяжки 2х1,5 мм².

Открытый метод

Наружная электропроводка. Применяется в деревянных домах, где есть опасность возгорания и хозяевам необходимо постоянно контролировать проводку.

Скрытый метод

Скрытая электропроводка. В этом случае проводка идет внутри строительных конструкций. Такой способ не портит эстетичный вид кухни и позволяет надежно спрятать все провода.

Пред началом работ следует обесточить квартиру, ведь можно при штроблении стен нечаянно найти в стене не отключенный провод. При выборе любого варианта размещения проводки следует придерживаться строгих правил:

1. Проводка должна быть помещена в не горящую изоляцию или, при открытом способе прокладки, в короб или трубу из не дымящегося материала.
2. Сквозь ограждающие конструкции кабеля должны проходить в трубах с применением раствора. При этом их должно быть легко достать.
3. Выключатели должны находиться в 90 см от пола.
4. Каждый кабель располагается не ниже 15 см от потолка.
5. Проводку не располагают ближе, чем 10 см от угла или откоса.
6. Над выключателями на уровне проводки располагают распаячные коробки.
7. Напрямую из розетки нельзя запитать больше четырех других розеток.
8. Ни в коем случае нельзя штробить несущие конструкции здания.
9. Проводка крепится через каждые 40 см.

При открытом способе устройства проводки все места, где кабель может быть механически поврежден, защищают с помощью трубы.

После выполнения штробления стен и закрепления проводки необходимо записать или даже сфотографировать получившийся результат работы, указав расстояния до заметных элементов конструкций. Благодаря этому разводка электропроводки на кухне не будет забыта и хозяева без проблем отремонтируют электросеть в случае необходимости.

Необходимые инструменты и материалы

Важно заранее подготовить все необходимые материалы, чтобы не тратить время на их поиск в процессе работы. Материалы:

Материалы:

• медный провод соответствующего сечения и длины для каждого участка;
• распределительная коробка в запланированном количестве;
• УЗО на 40 А под энергоемкие устройства;
• УЗО на 16 А для менее мощной техники;
• сдвоенные и одинарные розетки в запланированном количестве;
• выключатель.

Также понадобится ряд инструментов.

Основные инструменты:

• набор отверток, включая индикаторную;
• пассатижи;
• нож;
• молоток;
• паяльник электрический;
• болгарка или перфоратор;
• шуруповерт;
• рулетка.

Монтаж проводки

Штробление стен

Когда планирование завершено и все необходимые материалы закуплены, на очереди стоит сама проводка на кухне: своими руками ее прокладывать можно, но только в том случае, если вы обладаете соответствующими навыками и допуском.

Штробление стен

Как правило, провода на кухне прокладывают скрытым способом, т.е. укладывая внутри стен и маскируя финишной отделкой. Чаще всего для прокладки проводов в стенах проделывают специальные каналы – штробы.

Процесс штробления стен и укладки проводов показан на видео.

Штробление стен – весьма трудоемкая процедура. Для проделывания штроб в бетонных или кирпичных стенах нам понадобятся либо специальный штроборез, либо перфоратор с насадкой-долотом.

• Перед тем как провести проводку на кухне, на стены наносим разметку. При этом стараемся сделать разводку таким образом, чтобы длина штроб была минимальной.
• Все штробы должны поворачивать под прямым углом. Во-первых, это более эстетично, а во-вторых, такое размещение проводов позволяет прогнозировать их нахождение в стенах после заделки. Это очень полезно в тех ситуациях, когда вы ищете место, в котором можно просверлить отверстие без риска повредить проводку.
• По разметке проделываем все необходимые штробы, в местах установки розеток закладываем гнезда под монтаж подрозетников.

Штроба с углублением под подрозетник

Прокладка проводов

Следующий этап – укладка проводов в штробы.

Для этого:

• В штробе через каждые 30-40 см сверлим отверстия 6-8 мм в диаметре.
• Подготовленные к разводке провода затягиваем в пластиковую гофротрубу, после чего – укладываем полученную конструкцию в штробы в соответствии со схемой разводки.
• Используя пластиковые дюбель-скобы, закрепляем гофротрубу с проводами в просверленных нами отверстиях.

Дюбель-скоба

Гофротруба в штробе

Завершение работы

На завершающем этапе нам нужно установить в запланированные места все розетки и выключатели, после чего – подключить проводку к сети.

• В углубления, проделанные в капитальной стене, устанавливаем пластиковые подрозетники. В технологические отверстия в днище подрозетника наружу выводим провода, предназначенные для подключения розеток.
• Выровняв подрозетник с помощью уровня, фиксируем его в стене специальными винтами, после чего – заделываем место крепления раствором.
• Установку самих розеток проводим только после окончания отделочных работ. При этом провода, выходящие из стен, подключаем к клеммным колодкам, фиксируем механизм розетки или выключателя в подрозетнике, после чего – надеваем сверху пластиковые накладки.

Установка розетки над столешницей

Если следовать приведенным в статье рекомендациям, то проводка на кухне своими руками может быть проведена достаточно быстро, а главное – надежно! При этом вы сможете смело включать все кухонные приборы, не опасаясь, что запаса мощности не хватит или где-то произойдет замыкание!

Отличная статья 0

Выключатели и розетки

Проводка на кухне должна быть максимально безопасной и эффективной, поэтому и к выбору и размещению выключателей и розеток на кухне нужно подходит ответственно. Оптимальными для кухни будут розетки, рассчитанные про пропускание тока на 16 ампер.

Розетки с керамическими пластинами и никелированными ламелями являются самыми долговечными.

Выключатели лучше всего устанавливать в 10-15 сантиметрах от дверного косяка. Также выключатель можно установить в коридоре перед кухней, но это менее практично.

Для организации дополнительного освещения над столешницей или мойкой лучше сделать отдельные выключатели.

Оптимальное место для размещения выключателя – в 10-15 см от дверного косяка. При необходимости можно также установить кухонный выключатель в коридоре перед кухней – но это не всегда удобно. Для дополнительного освещения над мойкой или столешницей лучше сделать отдельные выключатели.

Обратите внимание! Если вы приблизительно знаете, как будет размещена кухонная мебель, то разместите розетки рядом с приборами, которые будут к ним подключаться. Например, розетку для кухонного телевизора можно установить на двухметровой высоте, а розетку под холодильник лучше спрятать в дальнем углу

Полезные советы
Схемы для подключения
Принципы работы устройств
Главные понятия
Счетчики от Энергомера
Меры предосторожности
Лампы накаливания
Видеоинструкции для мастера
Проверка мультиметром

Штробление стен

После изготовления ниш для розеток и выключателей, начинается штробление под трассы кабельных линий. Делать нужно именно в такой последовательности.

Иначе, если вы сначала проштробите, а потом попытаетесь сделать ниши, центровой бур у вас будет уводить в штробу.

Резку штроб легче всего осуществить по лазерному уровню. Иногда привлекают для этой работы несколько лазеров одновременно.

Например, если у вас к блоку подрозетников должны спускаться две штробы – одна силовая, другая слаботочная, то быстрее будет выставить два лазерных уровня и не спускаясь со стремянки, пропилить сверху-вниз сразу обе параллельные прямые.

Когда готовы все ниши и штробы, делается уборка помещений и устанавливаются все подрозетники.

Далее идет пристрелка клипс для гофр на потолке. Делать это легче и быстрее всего при помощи монтажного пистолета.

Если его нет, то обычным перфоратором просверливают отверстия d-6мм и клипсы сажаются на дюбель гвозди.

Можно ли прокладывать трассы кабельных линий без гофры и чем это все может закончиться, читайте в отдельной статье.

Применять нужно только гофру ПВХ серого цвета. Она в отличие от остальных разноцветных видов не поддерживает горение. Ее класс горючести – А1.

Помимо негорючести, гофра защищает кабель от механических повреждений. На нее можно наступить, слегка ударить молотком, зацепить острой кромкой профиля.

Саму оболочку вы конечно повредите, зато кабелю при этом ничего не будет. Ну и кроме всего прочего, монтаж в гофрорукаве выглядит более эстетичным.

В гофре кабель с одинаковым успехом прокладывается как по стене, так по полу и потолку. Правда во всех случаях есть ряд существенных отличий.

Процесс укладки проводки

После подготовки к монтажу электропроводки на кухне можно приступать к основным действиям. Далее пошагово представлена необходимая последовательность мероприятий:

1. По подготовленному чертежу переносим линии прокладки кабельных трасс и места установки распределительных коробок, выключателей, розеток.
2. В зависимости от типа прокладываемой проводки выполняется штробление стен или установка кабельных трасс.
3. Осуществляется монтаж распределительных коробок, выключателей и розеток.
4. Производится установка электрощита и защитных элементов.
5. Подается напряжение и проверяется работоспособность электросети. При отсутствии замечаний следует заштукатурить места укладки проводов или закрыть кабельные трассы декоративными крышками.

Далее рассмотрены основные нюансы, которые возникают в процессе монтажа проводки на кухне.

Монтаж и комплектация электрощита элементами защиты

В панельном доме электрощит, как правило, расположен на лестничной площадке. Поэтому можно добавить защитную аппаратуру электропроводки кухни в него. Также можно смонтировать отдельный электрический щит на территории дома, что позволит отказаться от использования распределительных коробок.

Схема сборки электрощита в квартире

Способы прокладки кабельных линий

В процессе укладки электропроводки потребуется определиться с используемым вариантом монтажа. Можно воспользоваться следующими:

• открытая прокладка кабельной линии;
• скрытая укладка проводки.

У каждого есть свои плюсы и минусы, которые будут представлены далее.

Нюансы монтажа открытой проводки

Главным достоинством рассматриваемого метода монтажа проводки на кухне является простота и быстрота. В случае возникновения необходимости в исправлении или добавлении новой питающей точки не потребуется штробить стены.

Для проведения работ понадобится приобрести специальные кабель-каналы, которые выпускаются в разнообразном цвете, и соединительные элементы. По ранее размеченным линиям выполнить крепеж каналов к стене. Для бетонного основания лучше использовать дюбель гвозди, а для деревянного или кирпичного — саморезы. Интервал крепежных элементов должен находиться в диапазоне от 30 до 50 см. После этого в лотки укладывается проводка и закрывается защитным кожухом.

Открытая проводка на кухне

Из недостатков открытого монтажа проводки можно выделить:

• вся конструкция находится на виду, что сопровождается порчей эстетического вида;
• повышенная вероятность механического повреждения.

Особенности применения скрытой проводки

При монтаже скрытой проводки понадобится проделать большой объем работы. При этом будет образовываться много пыли, грязи, а также шума. Для укладки скрытой электросети в стенах и на потолке делаются канавки соответствующего размера. Для этого используется штроборез. Затем в них крепится кабельная линия при помощи специальных скоб или гипсовой штукатурки. Для установки розеток и выключателей также потребуется сделать отверстия в стене.

Разводка электрики под кухонный гарнитур

Достоинства скрытого монтажа проводки:

• высокая безопасность;
• длительный эксплуатационный срок;

К недостаткам можно отнести следующие моменты:

• большие трудозатраты при монтаже;
• сложность поиска поврежденного участка;
• проведение замены провода сопровождается необходимостью вскрытия мест укладки кабельных линий.

Установка розеток и выключателей

Монтаж розеток осуществляется с учетом следующих рекомендаций:

1. Их располагают на безопасном расстоянии от плиты и мойки, чтобы избежать воздействия влаги и высокой температуры.
2. Розетка должна обеспечивать кратчайший путь для подключения бытовой техники без использования удлинителей.
3. При формировании соединений следует избегать образования провиса кабеля.
4. Коробки для установки розеток должны располагаться на расстоянии в 30-40 см от пола. Исключения составляют элементы, монтируемые на фартуке кухонного гарнитура под встраиваемую технику.

Рекомендуемые места для монтажа розеток на кухне

Правильная установка выключателей производится на метровой высоте от пола и в пятнадцати сантиметрах от дверного проема.

Схема распределения электроэнергии к потребителям в кухне должна тщательно продумываться. Это позволит избежать дальнейших проблем в связи с превышением допустимой нагрузки на проводку.

Расчет параметров проводки

Ремонт электропроводки начинается с расчета параметров будущей домашней электросети, обустраиваемой с учетом строительного проекта вашей квартиры. Для этого сначала потребуется составить ее схему, а затем определиться со следующими исходными данными:

• Требуемый метраж кабеля, его тип (количество жил) и сечение каждой из них.
• Марка и тип монтируемых приборов защиты (автоматов и УЗО).
• Количество и модели установочных изделий (распределительных коробок, выключателей и розеток).
• Суммарная мощность, потребляемая от домашней электросети (с учетом подключения новой техники).
• Способ прокладки (скрытая или открытая проводка).

Образец схемы домашней электосети

На основании этих данных хозяин квартиры или дома в состоянии самостоятельно рассчитать нужные параметры.

Пошаговая инструкция по составлению схемы домашней электросети находится на этой странице.

Расчет длины и сечения кабеля (освещение, розетки для электроприборов)

Для определения параметров провода вполне достаточно школьных знаний по электротехнике. Весь предстоящий расчет сводится к следующим шагам:

1. Сначала определяется общий метраж кабеля, необходимого для квартиры.
2. Для этого измеряется длина и ширина каждой из комнат.
3. Затем эти величины перемножаются, а полученный результат удваивается.
4. После суммирования этих цифр получается искомое значение.
5. Выяснив нужную длину кабеля, переходят к определению его сечения.
6. Оно выбирается с учетом требований ПУЭ, согласно которым для домашней проводки достаточно: для прокладки осветительных линий – 1,5 мм2, а для обычных розеток – 2,5 мм2.
7. Для подключения к электросети мощных потребителей (электроплит или стиральных машин, например) в проект закладывается провод сечением в 6,0 мм кв.

Выбор сечения кабеля по мощности и току

Для замены электропроводки лучше всего использовать кабель ВВГ-нг. Также можно применить NYM или ПВС, но преимущества кабеля ВВГ перед другими очевидны.

Кабель NYM

Кабель ВВГ

Кабель ПВС

На этом расчет проводки в части выбора кабеля можно считать законченным.

Выбор устройств защиты (автоматы, УЗО)

После расчета параметров проводов следует выбрать тип вводного автомата и другой коммутирующей аппаратуры, включая УЗО, которая подлежит установке в распределительном шкафу. При этом сначала определяется тип питания, которое предполагается использовать в частном доме (однофазное или 3-х фазное).

Типовые параметры защитных устройств для квартирного щитка

Если в частном доме предполагается трехфазное подключение – придется побеспокоится о выполнении следующих требований:

• Вводный автомат и электросчетчик также должны быть заменены на трехфазные аналоги.
• Это же касается линейных автоматов и УЗО, выбираемых по току утечки в каждой из фазных линий.
• Распределительный шкаф также придется заменить, так как количество размещаемого в нем оборудования увеличивается практически втрое.
• При покупке установочных изделий потребуется учесть специальные силовые розетки с четырьмя мощными клеммами (одна из них – заземляющая).

Трехконтактная силовая однофазная розетка и вилка

Четырехконтактная трехфазная силовая розетка и вилка

Пятиконтактная трехфазная розетка с вилкой

В отличие от многоквартирных домов, где трехфазное питание практически невозможно, в загородных особняках этому вопросу уделяется пристальное внимание. Это объясняется тем что в капитальных частных постройках обязательно имеются рабочие мастерские с установленным в них силовым оборудованием типа фрезерного станка

Также оно потребуется при наличии отопительных котлов определенной конструкции и мощных насосов с трехфазными асинхронными двигателями

Также оно потребуется при наличии отопительных котлов определенной конструкции и мощных насосов с трехфазными асинхронными двигателями.

Распространенные ошибки

Монтировать или заменять проводку в квартире нужно с учетом требований ПУЭ. Начинающие электрики часто совершают такие ошибки:

1. Неправильный расчет предполагаемой нагрузки. Отклонение мощности электросети в меньшую сторону приводит к частому срабатыванию автоматов.
2. Формирование большого количества соединений. Желательно, чтобы сеть в помещении была целостной, без распределительных коробок.
3. Использование материалов и деталей низкого качества. Такие изделия не выдерживают нагрузку, в результате чего перегреваются и расплавляются, что приводит к пожару.
4. Укладка в одном канале слаботочных и силовых линий. Это способствует возникновению помех в работе телевизора, телефона или интернета. Слаботочные и силовые линии рекомендуется прокладывать в разных штрабах.

Какое количество розеток будет нужно на кухне?

Стоит заметить, что много розеток не бывает никогда. Нужно предусмотреть необходимое количество, чтобы в дальнейшем внешний вид комнаты не был испорчен большим количеством удлинителей. Рекомендуется устанавливать двойную розетку через каждых 1-2 м стенки. Некоторое количество розеток будет закрыто мебелью и различной техникой, потому их не будет видно.

Половина успеха заключается в грамотно выполненном проекте до начала работ. Если заранее известно, что, где и на какой высоте будет расположено, то это упростит работу электрикам и строителям, а хозяину квартиры поможет сохранить время и денежные средства. Если самостоятельно составить проект не получается, следует подобрать толковых дизайнеров и инженеров, которые смогут помочь.

Если сделать это нет возможности, то определить необходимое количество розеток для кухни можно исходя из следующих правил:

1. Большие электрические приборы постоянно включены в розетки, потому под них нужно отвести отдельные розетки.
2. Отдельные розетки должны быть отведены под кухонную мебель и вытяжку.
3. Для бытовых приборов небольших размеров можно установить 3-4 розетки в кухне.

Выводы и полезное видео по теме

В ролике подробно рассказано, как организовать проводку на кухне и обеспечить все бытовые приборы полноценным электропитанием. Помимо базовой информации видео содержит описание интересных нюансов и несколько полезных советов для домашних мастеров:

Как правильно расположить розетки на кухне, чтобы они гармонично вписались в будущий интерьер, были удобны в использовании, незаметны и абсолютно безопасны как для взрослых, так и для детей:

Особенности формирования разводки на кухне. Советы и рекомендации от профессионала для домашних мастеров:

Организация проводки на кухне своими руками – длительный процесс, требующий большого внимания, аккуратности и скрупулезности

Очень важно правильно выбрать провода для проводки, выполнять все работы в четком соответствии с разработанной и утвержденной проектной документацией и строго соблюдать правила техники безопасности, актуальные для обустройства электросетей

Тогда проводка исправно прослужит долгое время и обеспечит всю кухонную технику и осветительные приборы полноценным электропитанием.

У вас есть личный опыт монтажа электропроводки на кухне? Возможно, вы можете дать ценный совет нашим читателям? Поделитесь, пожалуйста, своим мнением в расположенном ниже блоке.
