Что будет с системой после гидроудара?

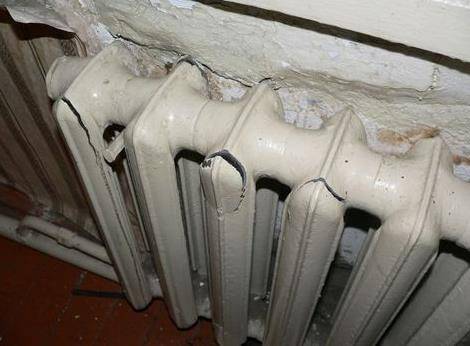

Последствия гидравлического удара — разрыв радиаторов
Как вы уже поняли, барьер, встречающийся на пути движущейся жидкости, создает давление.
Фактически оно не имеет определенных критических значений. Несколько десятков атмосфер может превратиться в гораздо большую величину.
Инерция воды, постоянно воздействуя на систему коммуникаций, может привести к разрушению жестких деталей оборудования, резьбовых соединений и трубопровода в целом.
Больше всего неприятностей гидравлические удары доставляют длинным трубопроводам. Например, «теплый пол» имеет длинные трубы.
Чтобы предотвратить возникновение гидравлического удара в системе, необходимо прикрепить термостатический клапан к «подпольному» отопительному контуру.
Эта деталь выполняет функцию регулирующего устройства. Однако он защитит ваш пол только в том случае, если будет правильно установлен. Если же установка будет произведена неправильно, то термостатический клапан создаст только внеочередную угрозу.
Термостатический клапан монтируется на входе теплоносителя в систему. Когда происходит его перекрытие, то вода еще определенное время продолжает двигаться по инерции.
После клапана расположен участок контура, в котором возникает вакуум. Однако разница давления в нем не выходит за рамки одной атмосферы. Перепады не наносят вред трубопроводу, ведь стандарты оборудования составляют 4 атмосферы. Перекрытие движения потока осуществляется также клапаном, который установлен на выходе из системы.
Смотрите короткое видео, которое наглядно и схематично, на примере резиновой трубки и лейки, покажет что возникает в трубах с воздухом при гидравлическом ударе:
https://youtube.com/watch?v=EZ1jOhvwu9E
Когда жидкость сталкивается с барьером, то на нее давит следующая порция воды. Таким образом, происходит растягивание, ломка и крушение стенок трубопровода. Напор составляет 10, а иногда и больше атмосфер.
Для того чтобы защитить трубопровод от разовых, или периодических гидроударов, необходимо нейтрализовать их действия или снизить силу.
Последствия гидроудара
Большую опасность для водопроводных и отопительных сетей представляет положительный гидравлический удар. Чрезмерно сильный перепад давления способен привести к повреждению коммуникации. После гидроудара может нарушиться герметичность запорных элементов, произойти растрескивание трубы и выход из строя насосов и теплообменного оборудования
Поэтому важно предотвратить возникновение гидравлических ударов либо уменьшить их силу воздействия
Узнать о появлении гидравлических ударов в трубопроводе не сложно. Первыми симптомами данных неприятностей является возникновение посторонних звуков (щелчков, стуков и т.д.), которые обычно слышны при открывании/закрывании крана. Многие не придают значения таким шумам, но тем не менее они сигнализируют о повышенных нагрузках в трубопроводе.
Гидроудар – что это? И его последствия
Гидроудар может возникать в любой коммуникации (не только в водопроводе) по причине практической несжимаемости воды. Для перекрытия водяного потока, который изливается из смесителя на кухне, достаточно просто повернуть кран. При этом вода наткнется на неожиданную преграду и образует обратную волну. Ввиду герметичности магистрали деваться воде больше некуда, следовательно, ее энергия будет сталкиваться со встречными потоками, ведомыми пресловутой инерции. Сама сила удара, возникающая в результате подобного столкновения, обуславливается тем, что сжатие неспособно поглотить энергию, возникающую при взаимодействии потоков. Хотя если говорить о водопроводах незначительного диаметра, то в них такие явления проявляются по минимуму.
Фото — последствия гидроудара в системе водоснабжения и отопления
Другое дело – большие (как по диаметру, так и по длине) жесткие трубы, большая скорость потока или же внезапное перекрытие просвета на определенном отрезке магистрали. В принципе, такие удары могут сглаживаться специальными компенсаторами либо эластичностью того материала, из которого выполнен трубопровод. Более того, даже воздушные пробки, находящиеся в контуре, способны амортизировать подобные скачки. Хотя энергия удара во всех случаях останется прежней, она будет только меньше воздействовать, чего более чем достаточно, дабы избежать повреждений.
Обратите внимание! В основе большей части защитных механизмов и оборудования лежит как раз сглаживание силы точка водяной массы
Способы комплексной модернизации системы
Комплексная модернизация системы предполагает установку оборудования, направленного на нейтрализацию воздействия избыточного давления.
Способ #1. Применение компенсаторов и амортизаторов
Гасители и гидроаккумуляторы одновременно выполняют три функции: собирают жидкость, устраняя при этом ее лишний объем из системы, а также способствуют предотвращению нежелательного явления.
Компенсирующее устройство, роль которого выполняет гидроаккумулятор, устанавливают по направлению движения воды на тех промежутках отопительного контура, где велика вероятность колебания давления в системе.
Гидроаккумулятор или гаситель представляет собой стальную колбу объемом до 30 литров, включающую две разделенные резиновой или каучуковой мембраной секции.
При возникновении в системе избыточного давления водяной столб первой секции начинает давить на разделительную мембрану, за счет чего она изгибается в направлении воздушной камеры
При повышении давления гидравлические удары «скидываются» в резервуар. За счет изгибания резиновой мембраны в сторону воздушной камеры в момент поднятия водяного столба и достигается эффект искусственного увеличения объема контура.
В качестве амортизирующих устройств используют трубы, выполненные из термостойкого армированного каучука или эластичного пластика.
Эластичный материал амортизирующих приспособлений самопроизвольно гасит энергию гидравлического удара в точке, где давление достигло критического значения
Для достижения желаемого эффекта достаточно использовать изделие длиной в 20-30 см. Если же трубопровод имеет большую протяженность, участок амортизатора увеличивают еще на 10 см.
Способ #2. Установка защитного клапана диафрагменного типа
Защитный клапан диафрагменного типа размещают на отводе трубопровода рядом с насосом с тем, чтобы выпускать заданное количество воды при избытке давления.
Защитный клапан, оснащенный жестким уплотнителем, который выполняет функцию быстрого сброса давления, является надежным предохранителем автономной системы
В зависимости от производителя и типа модели защитный клапан приводится в движение посредством электрической команды контроллера, либо же с помощью пилотного устройства быстрого действия.
Устройство срабатывает, когда давление превышает безопасный уровень, защищая насосную станцию при внезапной остановке оборудования. В момент опасного всплеска давления он полностью открывается, а при падении его до нормального уровня – регулятор медленно закрывается.
Способ #3. Оснащение терморегулирующего клапана шунтом
Шунт представляет собой узкую трубку с просветом в 0,2-0,4 мм, которую устанавливают по направлению циркуляции теплоносителя. Основная задача элемента – при появлении перегрузок постепенно понижать давление.
Рекомендуем: Неисправности котлов Навьен — коды и ошибки 02, 03, 10 и другие, причины и методы устранения
Узкую трубку, диапазон сечения которой не превышает 0,2-0,4 мм, размещают со стороны, откуда жидкость попадает в термостат
Метод шунтирования применяют при обустройстве автономных систем, трубопровод которых выполнен только из новых труб. Это обусловлено тем, что наличие ржавчины и осадка в старых трубах способно свести эффективность шунтирования на «нет». По этой причине при использовании шунта на входе в отопительный контур рекомендуется устанавливать эффективные водяные фильтры.
Способ #4. Использование термостата с суперзащитой
Это своего рода предохранитель, который отслеживает давление в системе и не позволяет ей работать после того, как показатель достигнет критической отметки. Устройство оснащено пружинным механизмом, размещенным между термоголовкой и клапаном. Пружинный механизм срабатывает при избыточном давлении, не позволяя клапану полностью закрыться.
Такие термостаты устанавливают строго по обозначенному на корпусе направлению.
Как нейтрализовать гидроудар
Вернуться к старым технологиям не вариант, и пользоваться советскими кранами тоже. Выходит, единственное, что остается предпринять – это попытаться как-то компенсировать всплески давления. Для этого в контур устанавливаются гасители гидроударов. Они отличаются по конструкции:
- мембранный;
- пружинный;
- поршневой.
Перечень элементов системы отопления, способных нейтрализовать гидроудары:
гаситель гидроударов мембранный.
Это маленький металлический полый шар, состоящий из двух половинок. Между ними гибкая прокладка. Обычно мембранный гаситель гидроударов устанавливается на торце контура. Или вспомните те маленькие бочонки, которые стоят на водоснабжении. Все это герметичные гасители. Чтобы знать, что пора принимать меры по нейтрализации гидроударов, надо их распознать пока дело не дошло до аварии, после которой системе отопления потребуется ремонт. Первый признак – это появление звуков в виде щелчков или более сильного стука. Второй – скачки стрелки на манометре;
предохранительные клапаны.
Клапан гаситель гидроудара
Также применяются для сглаживания волн давления при гидроударе. При повышении давления клапан гаситель гидроудара срабатывает и происходит выброс. Основная задача не вызвать повторного гидроудара. Поэтому клапан должен быть чувствительным к перепадам давления и резко срабатывать, при этом должен работать равномерно. После того как происходит резкий сброс давления, клапан закрывается в унисон с затуханием волны удара;
воздушные клапаны.
Те самые, которые срабатывают автоматически и выводят воздух из контура. В них встраивается защита от гидроударов. Дистрибьюторами в качестве мест установки такого гасителя гидравлического удара рекомендуются участки после насоса, в пиковой точке контура. Нелишним такой клапан будет и в местах, где теплоноситель меняет вектор движения;
редуктор давления;
Редуктор давления
Если у вас застучали трубы отопления, значит, возможны гидроудары. Помимо того, установки компенсирующего оборудования, можно бороться с причиной гидроудара. Для этого нужно провести настройку системы отопления частного дома. В ее ходе проверяется:
- соответствие рабочего давления котла и контура;
- правильность настройки расширительного бака системы отопления;
- правильность настройки мембранного гасителя. Давление в воздушной камере должно на пол-атмосферы превышать рабочее. Производителем нагнетается 3,5 атмосферы;
- отсутствие воздушных карманов;
- совместимость параметров элементов контура.
Что такое гидроудар
Гидравлический удар(гидроудар) представляет собой кратковременное, но резкое и сильное повышение(понижение) давления в трубопроводе(в системе водоснабжения) при внезапном торможении(ускорение) двигавшегося по нему потока жидкости.
Гидроудар в системе водоснабжения
Простыми словами гидроудар-это резкий скачок давления в трубах
Гидравлический удар бывает:
- Положительный – когда давления в трубопроводе очень резко повышается. Это может произойти, при быстром закрытие крана(вентиля, задвижки) или включения насоса.
- Отрицательный – когда наоборот, происходит понижение давления в водопроводе, из-за того, что открыли кран или выключили циркуляционный насос.
Наибольшую опасность для водопровода представляет положительный гидроудар. Допустим вы открыли кран и помыли посуду. Закончили мыть, вода вам не нужна, закрыли кран.
При этом в водопроводе происходит следующее. Водный поток некоторое время, по инерции, течёт с прежней скоростью. Потом сталкивается с преградой (кран ведь закрыли). И «ударяясь» об эту преграду, образуется обратная волна. А так как вся система водоснабжения герметична. У этой обратной волны происходит столкновение с водным потоком идущим на встречу. В результате получается гидроудар.
Самые первые признаки гидроудара – глухие стуки и щелчки, слышимые при открытие или закрытие крана. Появления подтеков в местах соединения водопроводных труб или подтекающие краны.
Причины возникновения гидравлического удара
Основными причина , возникновения гидроудара системе водоснабжения:
- Резкое перекрытии запорной арматуры(кранов, вентилей, задвижек.
- Поломка или отключение циркуляционного насоса, насосной станции.
- Воздушные пробки в системе водопровода.
- Перепады сечения водопроводных труб.
В основном, гидроудар происходит при резком закрытии запорной арматуры. Вода проходит по трубам с постоянным давлением, но когда происходит резкое перекрытие водного потока. Давление воды на стенки труб увеличивается в несколько раз.
И в результате, могут лопнуть трубы или придут в негодность уплотнители резьбовых соединений и запорные элементы.
Трещина в трубе-после гидроудара
Конечно, резко закрытый кран не единственная причина возникновения гидроудара. Похожая ситуация бывает когда в системе остаётся воздух. В тот момент когда открывается кран, вода сталкивается с пробкой из воздуха.
И эта воздушная пробка в условиях замкнутого пространства выступает амортизатором. Вследствие чего с огромной силой выталкивает воду и происходит удар.
Также появление гидроударов могут спровоцировать трубы разного диаметра. Перепады давления, если трубы не приведены к общему знаменателю, гарантированы
Последствия гидроудара
Давление выше допустимой нормы критично для труб и их соединений. Запорная арматура тоже может выйти из строя.
От первого гидравлического удара, повреждение водопровода, обычно не происходит. Ведь изделия для водоснабжения изготавливаются с запасом, в случае повышения давления. Но последующие гидроудары будет бить в то же самое, слабое место. И в какой — то момент труба или запорная арматура выйдут из строя.
Если прорыв водопровода произошёл в квартире многоквартирного дома, то произойдет затопление, будет повреждено имущество, вашей квартиры и соседей снизу.
Последствия гидроудара- затопило квартиру
В случае повреждения центрального водопровода Может произойти отключения нескольких домов или района. То это уже чрезвычайное положение. Так как жильцы многоквартирных домов останутся не только без питьевой воды, но и без канализации.
Ну а если в результате гидроудара повреждается труба горячего водоснабжения. То это может привести к серьёзным ожогам.
Компенсатор для полипропиленовых труб своими руками
Некоторые виды компенсаторов можно изготовить своими руками из тех же труб, из которых состоит собственно сам трубопровод. Для этого понадобиться специальный инструмент, без которого, к сожалению, не обойтись.
Для работы понадобится:
- Строительный маркер.
- Строительная рулетка.
- Специальные ножницы для ППР труб.
- Паяльник для ППР труб.
Если без первых трёх предметов можно обойтись, заменив их на простой карандаш, линейку (или любой другой измерительный инструмент) и ножовку для металла, то без паяльника для ППР труб ничего не получится. Если в домашней мастерской нет такого инструмента, то лучше обратиться за помощью к специалистам.
Итак:
- Сделать расчёт размеров самого компенсатора (формула для этого выше).
- Подготовить нужное количество фитингов (крепления, хомуты, уголки 90°).
- По полученным расчётам отмерить и разметить заготовку.
- Отрезать.
- Перед пайкой необходимо очистить детали от заусенцев, возможного мусора, влаги.
- Нагреть паяльник до 260°C. Спайка деталей происходит следующим образом: конец трубы и торцевая часть компенсатора нагреваются паяльником до тех пор, пока полипропилен не начнёт плавиться, после этого детали плотно соединяются и некоторое время удерживаются в таком положении. Во время схватывания и застывания полипропилена нельзя поправлять или вращать соединяемые детали. Необходимо дождаться полного схватывания места спайки, на это, как правило, уходит не более 10 сек. Во избежание неправильной стыковки деталей, рекомендуется строительным маркером или карандашом сделать метки на сопрягаемых деталях, чтобы одна метка, являлась как бы продолжением другой метки.
- Спаять все детали согласно расчётам, т.е. это будет П-образный или Г-образный компенсатор.
- Тем же способом впаять компенсатор в систему трубопровода.
- Где нужно, закрепить крепления к стене.
- Конструкция готова.
При правильной спайке деталей трубопровода и компенсатора, вся конструкция по прочности и герметичности не уступает цельному участку всего трубопровода.
Неприятные последствия и методы защиты от гидроудара
Барьер, неожиданно возникающий на пути потока жидкости, формирует давление, которое, теоретически, может расти бесконечно. При этом жесткие элементы системы испытывают сильнейшие нагрузки и постепенно или резко разрушаются.
Последствия гидроудара могут быть плачевными, особенно для старых трубопроводов
Аварии, которые вызывает гидроудар в системе отопления, сопровождаются рядом характерных неприятностей:
- разрушением трубопроводов и оборудования тепловых сетей;
- разрывом отопительных приборов;
- ожоговым травматизмом;
- длительным прекращением тепло- и водоснабжения;
- затоплением жилища и порчей имущества.
Наиболее уязвимы для гидравлических ударов длинные трубопроводы, например, теплый пол. Чтобы обезопасить «подпольную» систему, ее оснащают термостатическим клапаном, установку которого нужно доверить хорошим специалистам, иначе появится еще один фактор риска в системе.
Без резких движений
Самый простой способ обезопасить себя от гидроудара – плавное включение и выключение запорной арматуры. Этот нюанс четко прописан в нормативах по эксплуатации объектов централизованного водоснабжения и теплосетей. Правило без каких-либо оговорок можно распространить и на автономные сети.
Суть в том, что плавное включение и отключение растягивают во времени процесс повышения давления. Энергия гидроудара действует не всей своей силой за раз, а распределяется на несколько временных отрезков. При этом, хоть суммарная сила удара и остается прежней, но мощность уменьшается.
Вариант с использованием автоматики
Плавный запуск и остановку инженерной системы можно вполне доверить автоматике. Насосы с автоматической регулировкой оборотов электродвигателя плавно поднимают давление в трубах после запуска, и так же планомерно действуют в обратном порядке. Программное оборудование не просто отслеживает изменение давления, но и совершает автоматическую регулировку напора.
Наилучший эффект дает комплексная модернизация системы, которая поможет предотвратить гидроудар в трубах. Она включает в себя ряд различных мероприятий.
Компенсаторы гидроудара, демпферы, гидроаккумуляторы
Важным элементом в системах отопления и водоснабжения является компенсатор гидроудара (он же демпфер, он же гидроаккумулятор) – устройство, которое выполняет сразу три важных задачи: накапливает (аккумулирует) жидкость; принимает избыток жидкости из системы, тем самым способствует снижению давления в ней; соответственно, способствует гашению гидроудара, если он возникает.
Компенсатор представляет собой герметичный стальной бак с эластичной мембраной и встроенным воздушным клапаном. Объем может быть как совершенно незначительным, так и довольно большим.
Клапан защиты от гидроудара
Для защиты насосной станции, в случае внезапной остановки насоса, например, применяют специальный клапан защиты от гидроудара диафрагменного типа с жестким уплотнителем. Он приводится в действие давлением жидкости и имеет очень полезную функцию быстрого сброса давления. Устанавливают его после обратного клапана, на отводе от трубопровода, рядом с насосом.
Клапан является надежным предохранителем в системах, находящихся под давлением.
Установка амортизирующего устройства
Установка амортизирующего устройства (трубы из пластика или термостойкого каучука) по направлению циркуляции жидкости, перед термостатом, является эффективным методом защиты. Эластичный материал самопроизвольно гасит энергию гидроудара. Достаточная длина – 20-30 см, для очень длинного трубопровода амортизатор можно увеличить на 10 см.
Шунтирование в домашних условиях
Тот, кто хорошо знаком с конструкцией термостата, может установить в терморегулирующем клапане шунт с просветом 0,4 мм или просто проделать отверстие такого же диаметра. При нормальном режиме работы, подобное нововведение никак не отразится на системе, а вот при перегрузках плавно снизит давление.
Термостат с суперзащитой
Иногда применяют термостат со спецзащитой от гидроудара. Подобные устройства имеют пружинный механизм, установленный между клапаном и термоголовкой. При избыточном давлении пружина срабатывает и не позволяет клапану полностью закрыться, как только мощность гидроудара снижается, клапан плавно закрывается. Устанавливают такой термостат строго по направлению стрелки на корпусе.
Гидроудар в системах водо- и теплоснабжения – явление довольно частое и опасное, но существует немало способов, с помощью которых можно нейтрализовать неприятные последствия этого явления и продлить срок жизни бытовой техники и труб.
Несколько слов о теории
О возникновении ударных явлений в напорных трубопроводах при перекрытии запорной арматуры стало известно с началом их эксплуатации.
Применявшиеся, изначально, пробковые краны мгновенно перекрывали поток воды, инициируя гидроудар.
Разрушения труб централизованного водопровода, вследствие этого явления, происходили, практически, в каждом городе.
В разной степени работы по исследованию гидроудара велись и в России, и за рубежом, в частности:
- братьями Монгольфье,
- швейцарским изобретателем Э. Арганом,
- М. Бультоном,
- профессором Казанского университета И.С.Громекой.
Массовое разрушение водопроводных труб в Москве конца XIX века вынудило, действовавшее в то время Управление городским хозяйством, организовать комиссию для выяснения причин и разработки методов борьбы с этим явлением.
По приглашению Главного инженера Московского водопровода Н. П. Зимина в ее работе принял участие профессор механики Московского высшего технического училища Николай Егорович Жуковский.
Исследования проводились на базе Алексеевской водокачки.
Для работы использовались манометры и самопишущие аппараты, установленные на участках, путем врезки в чугунную трубу водопровода (как сделать, прочитайте здесь).
Отрезки трубопроводов диаметром 2, 4 и 6 дюймов были проложены по поверхности и соединены с водоводом, отвечавшим за подачу в город.
Предметом исследования стала динамика движения жидкости, изменения давления в трубах при срабатывании заслонок.
Результаты подтвердили, что причиной разрушения водопровода стала ударная волна, появляющаяся и распространяющаяся при быстром срабатывании запорной арматуры.
На основании выводов комиссии были приняты меры, главной из которых, стало постепенное закрытие и открытие задвижек.
Собранный материал позволил Н.Е.Жуковскому получить соотношение для времени срабатывания арматуры, которое полностью исключало гидроудар, или сводило его последствия к минимальным:
t = L*v/75P.
В формулу входят величины:
- t – время срабатывания задвижки в секундах;
- L – длина участка трубопровода в саженях;
- v – скорость движения потока жидкости в трубопроводе в футах, в секунду;
P – допустимое давление для материала трубы в атмосферах.
Это соотношение и другие результаты исследований вошли в работу Н.Е. Жуковского «О гидравлическом ударе в водопроводных трубах», материалы которой были представлены в докладе в Политехническом обществе 26.09.1897 г.
Защита систем теплоснабжения при гидравлическом ударе
Гидравлическим ударом называется явление, возникающее в трубопроводе при быстром изменении скорости движения жидкости. Гидравлический удар характеризуется мгновенными повышениями и понижениями давления, которые могут привести к разрушению трубопровода. Вероятность возникновения гидравлических ударов возрастает с увеличением мощности теплоисточников, увеличением диаметров и длины тепловых сетей, оснащения сети регуляторами, клапанами и задвижками.
Причинами возникновения гидравлических ударов являются: внезапный останов насосов на теплоисточнике или насосной станции при прекращении подачи электроэнергии; внезапное включение насосов; вскипание теплоносителя в котле в случае снижения расхода теплоносителя и последующей конденсации; быстрое закрытие регулирующих клапанов и задвижек на теплоисточнике, насосных станциях и тепловой сети.
Защита от гидравлических ударов может быть осуществлена за счет применения ряда специальных устройств.
На насосных станциях может быть рекомендовано устройство противоударной перемычки между обратным и подающим трубопроводами с установкой на ней обратного клапана (рис. 1). При внезапной остановке насосов, когда давление в обратном трубопроводе превышает давление в подающем, открывается обратный клапан на противоударной перемычке, что приводит к выравниванию давлений в трубопроводах и затуханию ударной волны.
В котельных для предотвращения гидравлического удара используются гидрозатворы, подключаемые к обратному коллектору, Гидрозатвор представляет собой установленную вертикально «трубу в трубе» высотой примерно на 3 м больше напора в обратном коллекторе. Внутренняя труба гидрозатвора врезана в обратный коллектор тепловой сети, внешняя — служит для приема выброса теплоносителя при срабатывании гидрозатвора и подключается либо к приемной емкости, либо к системе канализации.
Рис. 1. Схема устройства противоударной перемычки:
1 — насос; 2 — противоударная перемычка; 3 — обратный клапан; 4 — тепловая сеть; 5 — потребители тепла
К системе обеспечения надежности и защиты относятся и защитно-регулирующие клапаны (ЗРК) РК-1 с регуляторами типа РД-3а трехсильфонной сборки и импульсными клапанами ИК-25 для аварийного отключения котельной от системы. Кроме того, ЗРК укомплектованы регуляторами РД-3а односильфонной сборки, что позволяет регулировать давление сетевой воды в подающей и обратной магистралях (рис. 2). В системе применена гидравлическая автоматика, работа которой не зависит от наличия электроэнергии. При отключении электроэнергии и внезапной остановке насосов повышается давление перед насосом, что приводит к срабатыванию импульсного клапана ИК, в результате регуляторы РК-1 закрываются, отсекая оборудование котельной. Гидравлический удар гасится в результате срабатывания гидрозатвора. Комбинация защит «Гидрозатвор-ЗРК» обеспечивает защиту оборудования котельной, тепловой сети и систем отопления.

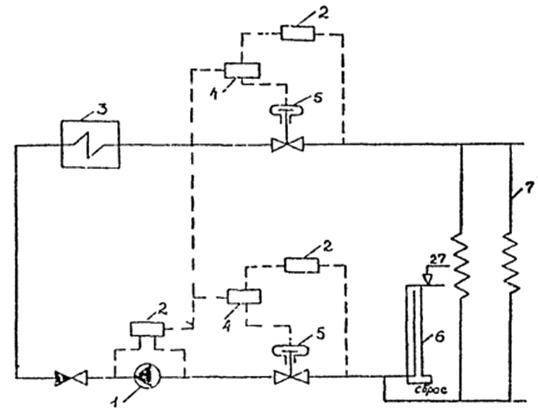

Рис. 2. Схема установки защитных устройств:
1 — насос; 2 — регулятор РД-3а; 3 — котел; 4 — импульсный клапан ИК-25; 5 — клапан РК-1; 6 — гидрозатвор; 7 — потребители тепла
В качестве быстродействующих сбросных устройств для систем теплоснабжения могут использоваться: гидрозатвор, сбросной клапан конструкции СКВ ВТИ, разрывные выпуклые мембраны, разрывные плоские мембраны, сбросной клапан конструкции «Союзтехэнерго».
При давлении в обратной магистрали в пределах 0,1-0,25 МПа наиболее целесообразно устанавливать гидрозатвор. При давлении в обратной магистрали более 0,25 МПа в сетевых насосах с электродвигателем, имеющими маховый момент более 150 кг x м2 (например насосы типа СЭ2500-180, 20Д-6 и др.), возможна установка сбросного клапана. При давлении в обратной магистрали более 0,25 МПа для сетевых насосов с электродвигателями, имеющими маховый момент менее 150 кг x м2, наиболее целесообразна установка мембранных предохранительных устройств, имеющих время срабатывания примерно 0,05 с.
Итоги сказанного
Такие звуковые явления, как треск, шумы и бурление воды не являются столь уж редкими во время эксплуатации систем отопления. Однако это вовсе не означает, что с этим нужно мириться. Напротив, малейшие посторонние звуки должны насторожить.
Способы ликвидации шумов будут зависеть от найденной их причины. Если же самостоятельно установить причину стука или иного шума не удается, то лучше вызвать бригаду специалистов, которая не только определит истинный его источник, но и ликвидирует причину.
Если вовремя не предпринять меры по ликвидации шума, то последствия могут быть достаточно плачевными – вплоть до серьезных аварий.
