Как работать с металлопрофилем во время монтажа лестницы
Каким бы прочным и долговечным ни был материал, у него обязательно есть свои особенности, знание которых значительно упростит работу и поможет избежать неприятностей.
- Поскольку металл достаточно тяжёлый материал необходимо постараться не утяжелять конструкцию, при возможности лучше подумать о том, как её облегчить. К примеру, если планируется установка деревянных ступенек, то лучше использовать лёгкие породы, это может быть даже берёзовая фанера;
- Где бы ни устанавливалась лестница, в доме или на улице, железо обязательно нужно обработать антикоррозийным средством и покрасить. Разница заключается только в том, что обновлять уличную лестницу нужно чаще;
- Чтобы самому произвести монтаж нужно уметь пользоваться сварочным аппаратом, иначе стоит воспользоваться услугами профессионального сварщика, или же для крепежа использовать болты. Но использование болтов не рекомендуется, лучше вообще не делать самому лестницу;
- Если лестница делается со стороны улицы как эвакуационная, стоит учитывать нагрузку и вибрацию, которые неизбежны во время использования. Чтобы укрепить конструкцию стойки пролетов лучше уменьшить до разумных пределов.
Подготовительные работы
лестница из профильной трубы на косоурах
Ни одно дело не начинается без предварительных расчётов и чертежа. С их помощью можно точно определить количество материала, которое понадобиться. Чтобы работать было комфортно и не пришлось отвлекаться стоит приготовить нужный инструмент заранее, вам понадобится:
- Электроды и сварочный аппарат;
- Болгарка и круги для работы с металлом;
- Перфоратор с набором сверл;
- Молоток.
Во время подготовки стоит сделать разметку и разрезать материал в соответствии с необходимыми размерами.
металлические лестницы из профильной трубы
Рекомендация: Чтобы процесс сборки сложной по конструкции лестницы не стал головоломкой, детали стоит на этапе резки труб пронумеровать, от нижней к верхней.
лестница из профильной трубы
Ступени из профиля для установки в здании
Общие требования
Лестницы на второй этаж, металлические или деревянные, делаются с учетом безопасности и удобства эксплуатации. Общие требования к конструкциям следующие:
Ширина лестничного марша должна быть минимум 90 сантиметров. Для одновременного прохода двух человек оптимальные показатели от 120 до 150 см.
Необходимо правильно сделать расчеты угла наклона марша. Самым оптимальным является значение от 30 до 45 градусов. Если сделать угол меньше, вся конструкция будет занимать много места, если больше, то передвигаться по лестнице будет трудно и небезопасно.
Для удобства передвижения делаются расчеты высоты и глубины ступеней. По существующей практике первый параметр должен лежать в пределах 15-20 см. Глубина ступеней делается на длину ступни – от 20 до 30 см.
Ограждения применяются не всегда. Но в случае с семьей, в которой есть дети, без них не обойтись. По общим требованиям расстояние между стойками ограждения лестницы должно быть не менее 12 см.
Также необходимо сделать расчеты нагрузок. Минимальный вес, который должна выдержать стальная конструкция — 100 кг. Если в семье есть более крупные члены, то и прочность у лестницы должна быть соответствующая.
Конструкций внутренних лестниц на второй этаж множество. У каждого варианта имеются свои положительные и отрицательные стороны:
На косоурах. Такие лестницы имеют опоры под каждой ступенью. Вариант является самым распространенным. Существует две разновидности: первая (традиционная) использует два косоура по обоим концам ступеней, во втором случае применяется одна опора, расположенная посередине лестничного марша. К плюсам подобных конструкций относится их надежность, к недостаткам — массивность и большие размеры.
На тетивах. Это второй по распространенности вариант прямой стальной лестницы. В этом случае опора для каждой из ступеней расположена по бокам. В плюсах, так же как и в первом варианте, высокая надежность, к минусам относят сложность изготовления.
На больцах. В этом случае каркасные элементы не используется. Каждая ступень крепится к стене при помощи специальных болтов. Положительная сторона – внешний вид. Лестница будто парит в воздухе. Также в плюсы относят малые размеры. Среди минусов специалисты отмечают меньшую надежность, чем стальные конструкции на косоурах и тетивах.
Винтовая. Характеристики легко понять из самого названия. Чаще всего применяют конструкцию с центральной опорой, к которой и крепят ступени. Главный плюс – внешний вид. Винтовая лестница отнимет мало свободного пространства. Основной минус – сложность изготовления. Также к недостаткам относят неудобство эксплуатации.
Применяются и другие типы металлических прямых лестниц. Есть комбинированные вариант – с одной стороны ступени крепят к стене на больцах, а другой край поддерживает косоур или тетива.
Модульная лестница — самый простой в сборке вариант
Лестницы на второй этаж частного дома можно классифицировать и по другим признакам. Маршевый пролет, как обычно, делают один. Но, если их может быть и больше. Если маршевых пролетов два или три, то делается дополнительная площадка. Подобная конструкция потребует больше материала. У площадки должна быть опора, в качестве таковой применяют трубы или швеллеры.
Расчеты и чертежи
Для разработки проекта металлической лестницы необходимо тщательно прорисовать чертежи в двух проекциях:
- вертикальной;
- горизонтальной.
Если вы используете графику для расчета параметров, необходимо потом сопоставить обе картинки в таком масштабе, чтобы потом не возникло проблем с их переносом на ось координат. Такой подход поможет безошибочно определить приблизительное расположение и величину ступеней.
При расчете параметров лестницы из металла обязательно учитывайте следующие моменты:
Общее число ступеней. Оно рассчитывается примерно и может корректироваться при монтаже. Для этого делим длину пролета на высоту одной ступени, которая заложена в чертеже. Лестничный шаг – это расстояние, на которое будет наступать нога человека во время хождения по ступеням. Оно в среднем составляет 65 см. Ширина проступи. Глубина ступени должна быть такой, чтобы нога надежно закреплялась на поверхности. Высота ступени. Она также включает в себя интервал между двумя ярусами. Длина ступени
Обратите внимание, что ширина конструкции должна быть рассчитана на свободный подъем человека с грузом до необходимого этажа. Самостоятельно делая расчеты желательно пользоваться калькулятором для расчета лестниц
Самостоятельно делая расчеты желательно пользоваться калькулятором для расчета лестниц.
Материал для лестниц
Двутавровая балка
Используется, наряду со швеллером, в качестве наклонной балки для устройства массивных металлических лестниц. Изготавливается методом горячей прокатки из высококачественной стали, отличается высокой устойчивостью к статическим и динамическим нагрузкам. Однотавровая балка, в силу меньшей прочности, применяется для обустройства облегченных конструкций.
Лестница на двутавре
Косоур
Несущий элемент конструкции, напоминающий по форме гребенку, на который опираются ступени. Изготавливается сварным методом по длине маршевого пролета. В случае использования одного косоура ступени располагаются строго по центру лестницы, двух – по боковым сторонам (служат одновременно ограничителями). Три косоура применяются с целью недопущения прогиба широких и массивных ступеней.
Лестница на монокосоуре
Больцы
Своеобразный тип основания, представляющий собой стержневые, анкерного типа, элементы. Больцы закрепляются в стене только с одной, внутренней, стороны. Внешняя часть ступеней при этом остается открытой, что обеспечивает визуальную легкость монтируемой без тяжелого каркаса конструкции.
Тетива
Представляет собой несущую опору из металла со скрытым типом крепления ступеней. В отличие от косоура, имеет ровную боковую поверхность, при этом фиксация поперечин производится во внутренние прорезные пазы либо на приваренные планки.
Лестница на тетиве
Строительство винтовой лестницы
Для строительства лестницы вам потребуется толстенная труба диаметром 80 мм для центральной стойки. Длина трубы определяет высоту всей конструкции. Ширина марша в случае малой загрузки будет равна 14 см. Для того чтобы верхний виток лестницы не мешал при ходьбе по нижнему, расстояние между ними должно быть около 2 метров.
Чтобы положение лестницы было правильным, при строительстве нужно пользоваться откосами и уровнями
Обратите внимание и на пол, на котором будет стоять конструкция с учетом веса людей. Можно монтировать винтовую лестницу и без центрального столба, как на фото ниже, но это очень сложно
Существующие каркасы лестниц из металла
- Маршевые. Для ее изготовления понадобятся швеллеры, которые свариваются в раму и уголки для боковых граней. Ступени можно сварить из тех же уголков, приваривая на полученную раму из швеллеров.
- Если лестница будет одномаршевой, то для изготовления можно использовать опорные лаги, которые устанавливаются конусообразно. К этим балкам привариваются ступеньки из уголка. У такой конструкции нужно следить, чтобы все ступени находились четко параллельно полу. Если вы ходите придать оригинальности одномаршевым конструкциям, то можно сделать небольшие промежуточные площадки, которые будут крепиться к стенам.
- Простая. Такой вид металлической лестницы строится как временный объект. Для него достаточно взять швеллер, перевернуть его на ребро, и приварить прутья из арматуры в качестве ступенек.
- Винтовая лестница. Для того вида нужно заготовить трубу достаточной длины, она будет выполнять роль центральной трубы. Обязательно должна использоваться труба большого диаметра, так как к ней будут привариваться крепления под ступеньки – гильзы.
- Конструкция на одной тетиве. Чтобы смонтировать такую лестницу, необходимо заготовить сварную трубу 80*80 мм. К ней будут фиксироваться косоуры. Первым шагом станет отрезание трубы необходимого размера, которая и будет тетевой. К этому куску трубы привариваются косоуры под прямым углом, на расстояние человеческого шага. Косоуры должны быть таких размеров, чтобы тетива свободно монтировалась в проем к горизонтальной площадке под ступени. Когда конструкция готова, то можно крепить перила.
- Лестница со ступенями в «утиный шаг». Такая конструкция подходит в домах, где невозможно разместить лестницу с уклоном менее 40 градусов. Эта лестница имеет круглую форму, а ступени устанавливаются перекрестным образом и имеют веслообразную форму. Такая лестница не пойдет для передвижения людей пожилого возраста и маленьких детей, так как на одну ступень можно ставить только одну ногу.
Отсюда и название лестницы «утиная», так как, ставя только одну ногу на ступень, вы перекатываетесь другой на следующую. Этот процесс и напоминает движение утки. Такой каркас лестницы из металла не очень удобен, но чрезвычайно надежен и долгосрочен в функционировании. Предоставляется фото такой конструкции.
Данные металлические конструкции должны располагаться строго перпендикулярно, не допускается никаких перекосов или люфтов. Если используемая труба недостаточного диаметра, то можно использовать кругообразные прутики, которые будут накручиваться на центральную трубу. Для изготовления ступеней можно заготовить кондуктор, который позволить сварить все ступени одинакового размера. Обязательно все ступени во время монтажа устанавливаются под нужным углом, фиксируются специальными стойками, которые свариваются между собой.
Такая лестница должна иметь основательную фиксацию. Нижний ряд ступеней желательно бетонировать. Строительство каркаса происходит по принципу винтовой лестницы, единственное отличие – ступени. Каждая из них устанавливается отдельно, и закрепляется к своему месту. Выкраивать ступени можно по отдельности каждую, или заготовить кондуктор, что позволит ускорить этот процесс. Так как ступни в этой лестницы нестандартные, то лучше заготовить заранее чертеж, которые поможет избежать большинства ошибок при конструировании и монтаже. Как говориться, каркас – дело тонкое.
Лестницы с наклоном 60 градусов
Лестница стальная под углом 60 градусов, как и стремянка, представляет собой специальную конструкцию, служащую для обслуживания разного вида объектов. Изготавливается она в строгом исполнении типового чертежа без допущения малейших отклонений.
- обслуживание наземных резервуаров и ёмкостей, использующихся для хранения жидкостей или продуктов переработки;
- осуществление подъёма на высоту при работе на мостовом кране. Благодаря такому вспомогательному модулю можно быстро и безопасно добраться до рабочей кабины;
- возможность проведение эвакуации по разработанным маршрутам в момент чрезвычайной ситуации. Располагается такая лестница 60 градусов в запасных, технических местах выхода;
Классификация лестниц из металла
В зависимости от способа изготовления металлические лестницы бывают кованными и сварными, а вот по конструкции они подразделяются на следующие:
- косоурные, которые расположены на специальных опорах под ступенями. Это наиболее распространенный тип;
- лестницы с одним косоуром. В роли опоры выступает двутавр или швеллер, которые размещены посередине и на них крепят ступени. Такие конструкции выглядят легкими, но при этом они способны выдерживать достаточные нагрузки;
- тетивные (на опорах по бокам ступеней);
- конструкции на больцах. На них отсутствует каркас, а ступени крепятся на стену при помощи болец – специальных болтов;
- винтовые. Несущим элементом выступает опорный столб по центру.
Просчитать все параметры и сделать своими руками можно лестницу каждого типа, но винтовая будет самой сложной в плане проектирования, изготовления ее элементов и сборки.
П-образная лестница с забежными ступенями и поворотом на 180°
- Конструкция каркасной лестницы выполняется из металлического п-образного швеллера сечением 100 мм и профиля 80х80х4 мм.
- Ступени выполнены из металлического уголка 35х35х3 мм и 40х40х4 мм.
- В данной конструкции используются шесть забежных ступеней с поворотом на 18°. Забежные ступени выполняются из металлического п-образного швеллера сечением 100 мм и металлического уголка 40х40х4 мм.
- Данный тип каркаса может быть полностью или частично обшит “финишным” материалом.
от 65 000 рублей В стоимость входит: выезд замерщика – консультанта, проектирование, материал, производство, отверстия под ступени, покраска, доставка и установка.
Крыльцо из профильной трубы
Из-за особенностей строения профильная труба жестче, чем уголок, а потому конструкции из нее способны выдерживать значительные нагрузки. Кроме того, из трубы можно изготавливать высокие крылечки, как на следующем фото. Для опор берем квадратные профили, сечением 50-60 мм, для рамы – их же, или прямоугольные 60х40. Для сборки лестницы подойдут профили квадратные, 35-40 мм.
Сборка площадки металлического крыльца
Прежде всего, нам нужно забетонировать в земле опоры для площадки крыльца. Заглубляются они примерно на 40-50 см, это нужно учитывать при расчете количества профиля. После того, как бетон под опорами застынет, можно начинать сваривать крыльцо из металла.
Раму для площадки варим на земле, сверяясь в процессе с угольником и уровнем. Когда все будет готово, поднимаем ее на опоры, наживляем. Проверяем уровнем, и, если есть необходимость, подправляем положение рамы полотком. Обвариваем раму капитально. Если ширина крыльца имеет большую площадь, то придется дополнительно доварить одну или несколько перемычек. Устанавливаем раму на опоры, привариваем, а после зачищаем швы от окалины.
Строим крыльцо из металла. Фото процесса сварки каркаса из профтрубы
Лестница для крыльца из металлической профильной трубы
Лестничный марш к металлическому каркасу для крыльца вы можете изготовить по инструкции, которая дана для постройки из уголка: со сборкой косоуров. Однако можно обойтись и без них. Лестница собирается следующим образом:
- Подготавливаем и свариваем вместе элементы синего цвета.
- Варим нижнюю раму, на схеме – желтый.
- Соединяем все детали элементами, которые обозначены оранжевым.
Делаем металлическое крыльцо для дачи или жилого дома: сборка лестницы
Для проступей можно использовать доски или арматурные прутки, наваренные параллельно друг другу. В качестве напольного покрытия на крыльцо из металла можно использовать так же доски и арматуру. Иногда применяются цельные или перфорированные листы металла. Последние предпочтительнее, так как на них не задерживается вода. Ограждения и перила можно сделать самостоятельно, из той же профильной трубы и арматуры, как на фото.
Крыльцо железное. Фото постройки из профильной трубы
Лестницы для крыльца на металлическом каркасе
При создании проекта лестницы рассматривается большое количество вариантов. Если по каким-то причинам полностью металлическая лестница типа кованной вам не подходит, можно сделать сборную лестницу на металлическом каркасе и обшитой различными материалами, например, деревом.
Перед тем как приступать к установке лестницы, следует сперва грамотно создать проект будущей конструкции
Различают два типа каркаса:
- Открытый;
- Черновой.
Самостоятельно имея небольшие знания в монтаже, возможно использовать черновой каркас из швеллера. Бюджет, рассчитанный на лестницу, заметно снижается. При соблюдении основных рекомендаций по установке, а также если правильно проведен этап расчетов, лестница будет максимально прочной и надежной.
Открытый каркас характеризуется установкой лестницы без проступенков. Минус такой лестницы в том, что на этапе монтажа каркаса все недочеты необходимо устранять и желательно вообще не совершать ошибок, ведь этапа обшивку не будет и все помарки будут на виду. При этом открытую лестницу можно покрасить или использовать финишное шлифование. Лестницы на каркасе считают очень надежными и износостойкими и при этом возможен любой тип отделки, ведь с металлом сочетаются практически все материалы, кроме того, он самодостаточен и без отделки.
Инструкция по изготовлению лестницы
Сам процесс можно поделить на несколько этапов.
Установка косоуров. Несущие балки требуется крепко зафиксировать, для чего швеллеры идеально точно подгоняют с поверхностями нижнего и второго этажей. Если вы используете сварку, озаботьтесь точностью прилегания и максимальной прочностью сварного шва. Если вы предпочли болтовое соединение, проверьте, чтобы не было перекосов.
Ступени можно сформировать разными способами
- Изготовление ступеней. Самый простой вариант – сварка каркаса из уголка. Каким образом его ориентировать, зависит от намерений в отношении дизайна. Если вы собираетесь делать ступени из дерева или листового металла, уголок монтируется полками вниз. Если запланирована заливка бетоном или укладка керамики – полками вверх. Каркасы заготавливаются по числу ступеней и привариваются к косоурам по заранее выполненной разметке. Для укрепления ступенек ставятся косынки либо дополнительные опоры.
- Ступени можно соорудить и более сложным способом, при помощи изготовления кобылок, то есть опор под ступеньки в виде буквы Г. Кобылок нужно 2 на каждый элемент; детали привариваются к косоурам, соединяются поперечинами и дополняются косынками. Этот метод предполагает более трудно исполнимую разметку и увеличение числа швов от сварки.
- Когда конструкция собрана, шлифовальным кругом зачищаются все элементы в местах, где велись сварочные работы. Заусенцы снимаются, швы выравниваются. Готовый каркас загрунтовывается и, в большинстве случаев, окрашивается.
- На последнем этапе на лестницу монтируются платформы ступеней, устанавливаются перила и навешиваются декоративные элементы, если они предусмотрены эскизом.
Обращаем ваше внимание: если лестничная конструкция сооружается на стадии возведения дома, то ее декор откладывается до этапа общих отделочных работ. И еще одна тонкость: если вы не уверены, что сумеете правильно сделать все необходимые расчеты, доверьте их специалистам
Проектирование без возведения конструкции обойдется вам значительно дешевле, чем ошибки в чертеже: вам придется переделывать слишком многое, тратить лишние материалы, силы и время. А хуже всего то, что неправильные расчеты могут сделать эксплуатацию лестницы небезопасной
И еще одна тонкость: если вы не уверены, что сумеете правильно сделать все необходимые расчеты, доверьте их специалистам. Проектирование без возведения конструкции обойдется вам значительно дешевле, чем ошибки в чертеже: вам придется переделывать слишком многое, тратить лишние материалы, силы и время. А хуже всего то, что неправильные расчеты могут сделать эксплуатацию лестницы небезопасной.
Удобно, надежно, красиво
Посмотреть, как проводится монтаж металлической лестницы, можно здесь:
Недостатки
Чтобы металлические марши не были громоздкими в интерьере, следует выбирать форму и тип соединений. Возможно, необходимо будет соорудить перегородку в качестве дополнительной подпорки для каркаса. Металлическую лестницу нужно устанавливать на прочное основание, так как металл имеет свой немалый вес, а тонкие прутики не выдержат нагрузок. Как правило, металл используется в качестве косоуров, тетив и перильных ограждений, а для ступенек применяется другой материал, например, дерево или камень. Поэтому необходимо тщательно продумывать места и варианты соединений разных материалов.
Хотя, в некоторых случаях использование металлических ступеней очень даже уместно
Работа с металлом требует специальных навыков, оборудования и свободного места. Косоуры и тетивы из металла достаточно тяжелые. Устанавливать их одному будет сложно. Своими руками собрать модульную лестницу можно при наличии навыков работы со сваркой. В крайнем случае, пригласить сварщика и объяснить с помощью чертежа какую лестницу ему надо сделать.
А вот для создания подобной конструкции одного только сварщика недостаточно
Типы лестниц
Классификация металлических лестничных конструкций производится исходя из следующих технических характеристик:
- функциональной способности
- направления подъема
- конфигурации маршевых пролетов
Маршевые лестницы
Это конструкции, состоящие из маршей – наклонных многоступенчатых элементов, опирающихся на горизонтальные площадки. Последние, в свою очередь, крепятся на несущих балках, отвечающих за прочность всего сооружения. В зависимости от этажности здания могут быть одно- либо многопролетными.
Закрытые маршевые модели подразумевают наличие подступенков –вертикальных элементов опорных поверхностей. Разновидности открытого типа подступенками не оборудуются.
С точки зрения безопасности маршевый тип признан наиболее подходящим вариантом как жилых, так и социально-ориентированных объектов недвижимости.

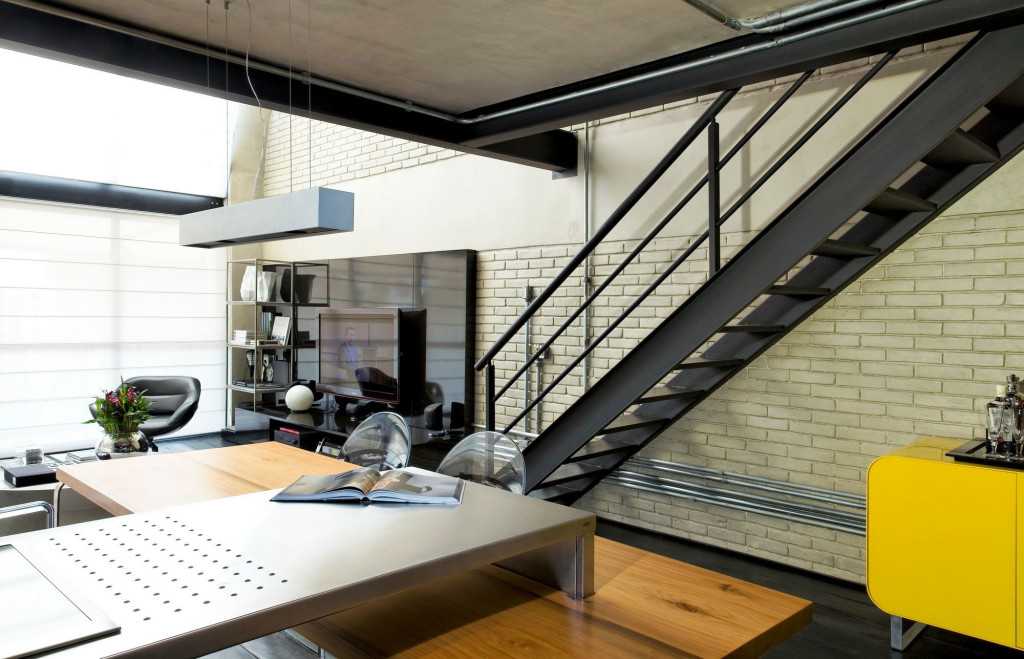

Металлическая маршевая лестница
Забежные (винтовые)
Речь идет о сооружениях винтообразного (поворотного) типа с особой конфигурацией ступеней, внутренняя сторона которых всегда меньше внешней. Специфическая геометрия опорных деталей рассчитана на то, чтобы облегчить восхождение человека по крутым спиральным пролетам.
Помимо бесспорной эстетической привлекательности, металлические забежные лестницы имеют еще один существенный плюс. В отличие от массивных маршевых моделей, требовательных в плане объема помещения, винтовые конструкции могут быть смонтированы на совсем небольших пространствах.
Из особенностей забежных сооружений следует отметить обязательное наличие прочных вертикальных опор, ограждений и поручней, препятствующих травматизации.

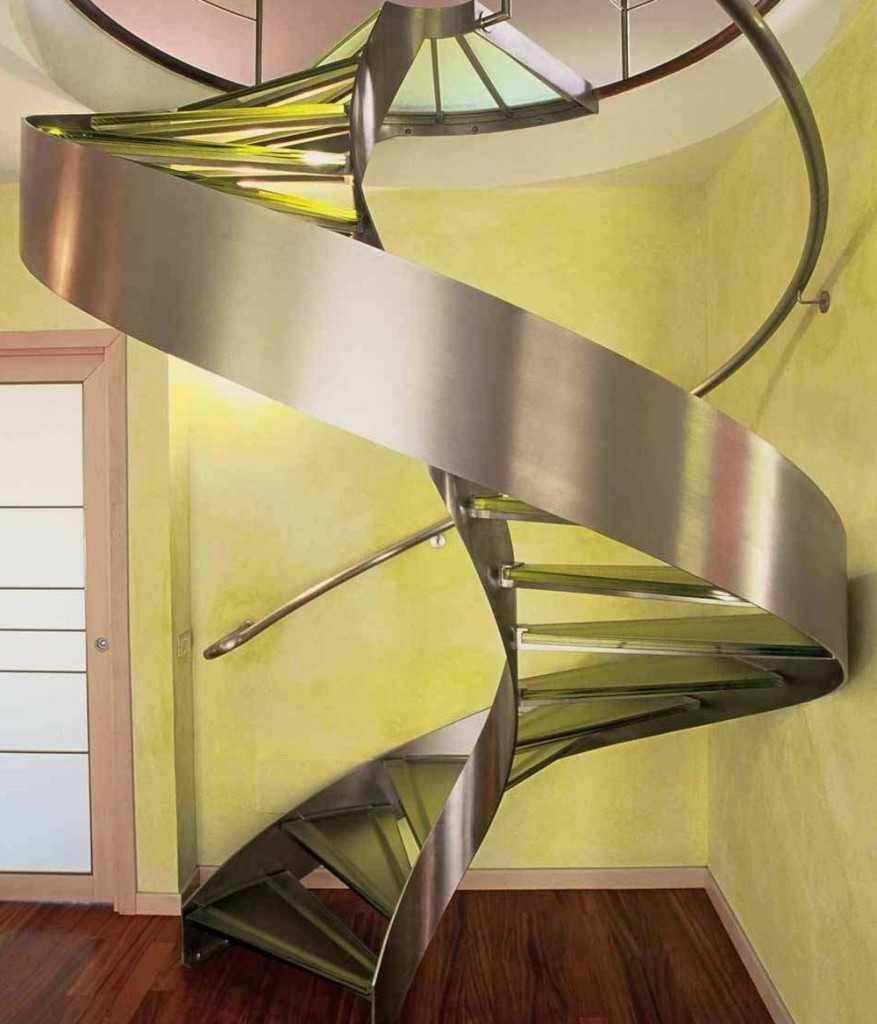

Металлическая винтовая лестница
Внутренние
Как следует из названия, внутренние лестницы монтируются внутри здания, являясь частью интерьера помещения. Тип и конфигурация таких конструкций обусловлены размерами и общим дизайном помещения, в котором предполагается их монтаж.
Металлическая внутренняя лестница
Наружные
Входят в обязательный перечень архитектурных сооружений экстерьерного типа. Выполняются из металлических элементов (труб, цельных профилей и балок), обработанных, в целях противостояния коррозии, специальными составами.
Металлическая наружняя лестница
Переносные
В отличие от типовых конструкций, традиционно изготавливаемых из прочных стальных элементов, переносные облегченные модели могут быть произведены из алюминиевых сплавов. Насчитывают несколько разновидностей:
- простейший А-образный тип (стремянки)
- складные (состоящие из нескольких выдвижных секций)
- вышки-туры (эксплуатируемые в качестве строительных лесов)
- шарнирные модели, трансформируемые в горизонтальные площадки
- односекционные приставные лестницы
Металлические переносные лестницы
Преимущества и недостатки такой лестницы
Профильная труба – труба, имеющая прямоугольное, квадратное или овальное сечение. Трубы имеют полость внутри и относительно тонкие стенки – благодаря этому они имеют относительно небольшой вес и высокую прочность, что позволяет их повсеместно использовать в металлоконструкциях.
Лестница из металлопрофиля имеет немало преимуществ по сравнению с другими типами лестниц:
Недостатки таких лестниц:
- Сталь подвержена коррозии – конструкции периодически придется красить (а в сырых местах, например, подвале, чистить и обрабатывать специальными средствами от коррозии).
- Легкие конструкции при спуске-подъеме немного пружинят.
- Декоративность конструкции из металла невелика, поэтому в жилых помещениях стальную конструкцию украшают ступенями, перилами и ограждениями из дерева, стекла и пластика.
- Чтобы конструкция получилась надежной, для ее изготовления применяют сварку – понадобится сварочный аппарат и мастер с определенным опытом.
Как изготовить лестницу из металла: монтаж
После того как будет выполнен расчет лестничной конструкции и будут созданы основные самодельные стальные элементы, надо начинать первый этап монтажа. Для начала необходимо укрепить металлокаркас. Он включает в себя металлические косоуры и опорные столбы. Именно для этих элементов и выполняется расчет максимальной нагрузки.
Также возможно выполнять крепеж прямо к тетиве. Тогда необходимо выполнить расчет интервалов расположения крепежей и разработать схемы-чертежи для ступенчатых косоуров.
Перед началом монтажа лестницы необходимо укрепить металлокаркас
Выполнить самостоятельно дизайн-проект лестницы на 2 этаж или сварить каркас наружных моделей не так уж и сложно, если придерживаться:
- Индивидуальных потребностей;
- Правил ГОСТ;
- Правил СНиП.
