Это легко: проектируем угловую кухню и собираем ее своими руками

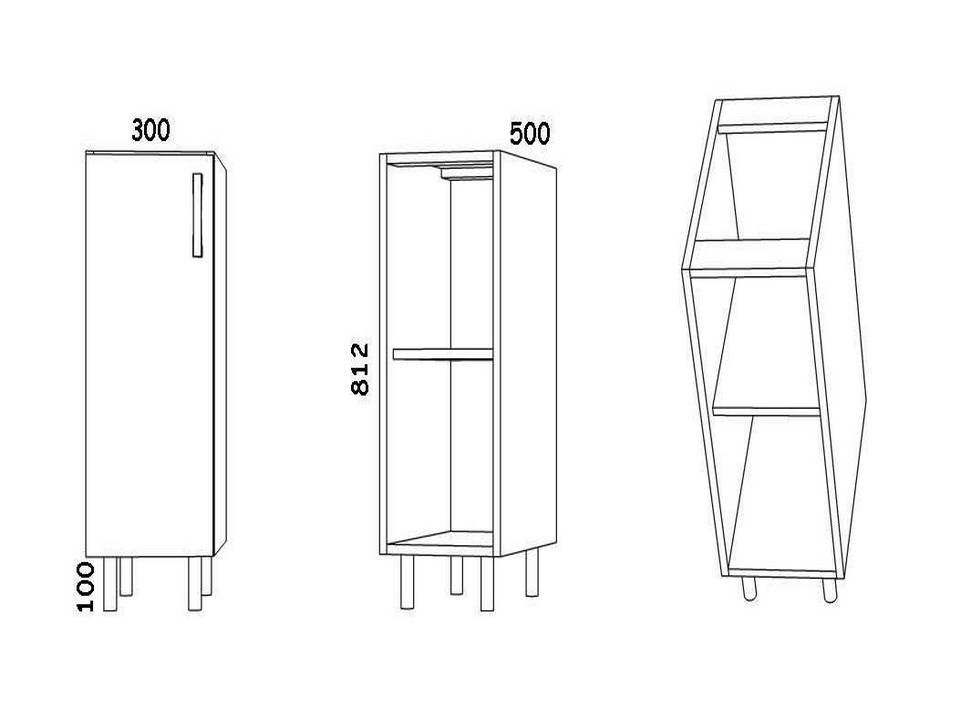

Нижние кухонные шкафчики с распашными фасадами (расчет деталей)

Детали:

Бока – 500 х 712 – 2 шт.Дно – 500 х 268 – 1 шт.Полка – 500 х 268 – 1 шт.Верхний цоколь – 80 х 268 мм – 2 шт.Боковые стойки – от габаритной высоты кухонной тумбы необходимо отнять высоту регулируемых ножек: 812 – 100 = 712 мм

Важно!
Высота всех боковых стоек в кухонной мебели одинаковая! То есть, рассчитав высоту одного бока, вы получаете универсальный размер для всех шкафчиков нижнего яруса.

Ширина бока нижней кухонной тумбы согласно стандарту будет 500 мм. Но, если за мебелью есть выступы, счетчики, коммуникации, глубина тумбы уменьшается на их размер.

Дно шкафчика по глубине соответствует ширине бока, то есть – 500 мм. Ширина дна, как видно на эскизе, меньше габаритных размеров тумбы на две толщины ЛДСП. Значит, 300 – 32 (16 +16 мм) = 268 мм.

Важно!
Размер полки равен размеру дна тумбы.

Верхние функциональные планки могут быть 80-100 мм шириной и обладать длиной, равной ширине дна: 80 х 268 мм.

Все остальные нижние кухонные шкафчики рассчитываются точно также, просто необходимо подставлять фактический габаритный размер ящика в уравнение.

Универсальные рекомендации по изготовлению мебели

Новичкам всегда сложнее дается изготовление мебели, поэтому опытные мастера рекомендуют прислушаться к следующим рекомендациям:

1. Если при изготовлении шкафа используется натуральная древесина, то ее следует предварительно обработать и просушить (влажность не более 15%).
2. Не стоит экономить средства на фурнитуре. В случае распашных дверей желательно приобретать петли европейского производства, несмотря на то, что они имеют более высокую стоимость. Иначе некачественные изделия могут быстро выйти из строя.
3. При изготовлении встроенного шкафа из древесины или гипсокартона потребуется тщательно выровнять пол. Следует учитывать, что даже из-за малейших отклонений, конструкция будет кривой.
4. Новичкам лучше предварительно поэкспериментировать с изготовлением и сборкой более мелких конструкций. К примеру, это может быть небольшая тумба. Тогда уже появится хотя бы малейший опыт изготовления мебели.
5. В спешке можно легко перепутать различные панели и неправильно их установить. Поэтому не стоит спешить, конструкцию лучше собирать постепенно. Рекомендуется условно разделить работу на несколько этапов, чтобы иметь четкий план.

Перед началом изготовления или сборки любой конструкции лучше проконсультироваться с профессионалом

Еще стоит отметить, что сборку крупногабаритных конструкций не стоит делать одному человеку. Поэтому лучше позаботиться об этом заранее и привлечь еще одного человека к такому делу.

Инструменты для сборки

Любая мебель, как правило, приходит к клиенту в разобранном виде. Можно нанять для сборки мебельщиков, а можно это сделать и самому.

Необходимые инструменты:

• Дрель и свёрла. Качественная мебель, правда, не требует какой-либо сверловки — на фабрике всё выполнено и так точно и правильно, но в отдельных случаях такое всё же имеет место.
• Отвёртки (шуруповёрт). Если этого электроинструмента нет, то вполне можно обойтись и отвёртками, хотя это и замедлит работу.
• Перфоратор. Долбить стены железобетонные стены вручную сложно, да и электродрель слабый помощник в этом деле. Отверстия в стенах понадобятся для крепежа верхних элементов кухни.
• Ножовка или маятниковая пила (электролобзик). Этот инструмент нужен для прорезки окна в столешнице под раковину.
• Ключ-шестигранник. Им закручивают специальные мебельные евровинты — конфирматы. Впрочем, очень часто эти ключи идут в комплекте с мебелью.
• Уровень. Обеспечивает правильность навески верхних шкафов.
• Линейка.
• Угольник.
• Молоток.

https://youtube.com/watch?v=dcT1fswV5yA

Этап 1. Планирование – составление чертежей, продумывание дизайна, замеры

Итак, предположим, вы уже спланировали дизайн, цвет, дополнительные фишки (вроде тех же ящиков в цоколи) и место для своего будущего углового гарнитура. Дальше необходимо сделать замеры, а потом с полученными данными спроектировать чертеж.

Перед тем, как проводить замеры, следует определить комплектацию углового кухонного гарнитура, которая может включать в себя:

• Угловую мойку и под нее тумбу;
• Минимум по 2 тумбы слева и справа от тумбы с раковиной. Они могут быть нишами для встройки стиральной машины, посудомойки, варочной поверхности, а могут быть просто шкафами для хранения;
• Верхние секции (2-5 и более шкафа);
• Места для стационарной техники – холодильника, плиты и т.д.

Совет! Замеры по вертикали обязательно проводятся в трех точках – на середине, по плинтусу, под потолком. Это позволит нивелировать разницу замеров из-за кривизны стен.

Спроектировать, выполнить элементы и собрать кухню реально, даже если у вас есть только простейшая схема, нарисованная на миллиметровой бумаге или на листе тетради в клетку, где, к примеру, 1 клетка соответствует 10 см. Но лучше сделать продуманный чертеж, то есть полноценный трехмерный цветной проект, воспользовавшись специальной программой, например «PRO100».

Составляя чертеж, вы также должны будете учесть место врезки газовой трубы и место установки вытяжки (прохождения воздуховодной трассы). Схема или чертеж создаются с максимальными подробностями, после чего составляется карта раскроя материала. А для нее, в свою очередь, необходим перечень сборочных деталей по каждому модулю. Как правило, чтобы собрать шкаф, потребуются:

• Верх;
• 2 боковые стенки;
• Низ;
• Полки;
• Фасады;
• Задняя стенка из легкого, но прочного ДСП;
• Кромка (с запасом в 12%).

И, конечно же, кухня должна иметь столешницу и фартук.

Изготовление по образцу старой кухни

Если дизайн установленного гарнитура подходит по форме и размерам, но требуется его заменить, можно использовать его в качестве основы для изготовления новой кухни своими руками вместо чертежей:

• Разобрать старые модули на части, детали каждого пронумеровать, чтобы не перепутать потом;
• Очистить их от пыли;
• Снять замеры, по которым будут изготовлены детали нового гарнитура;
• Вырезать части нужной формы из листа ДСП;
• Соединить, закрепить новую фурнитуру, установить на место.

Декор кухонной мебели своими руками

В ходе работы можно подкорректировать размеры некоторых частей, если они не устраивают. Можно опираться на фото чертежей и размеров для изготовления кухни своими руками.

Этап 3. Подготовка поверхностей и инструментов

Сборка угловой кухни обязательно предусматривает подготовительный этап. Так, все поверхности, вдоль которых будет располагаться мебель, обязательно нужно сделать ровными, а стены в месте стыка гарнитура должны сходиться под прямым углом. Для того, чтобы собрать угловой гарнитур, потребуется не только проработанная детализированная схема, но и соответствующий инструмент:

• Молоток;
• Плоскогубцы;
• Линейка-угольник;
• Лобзик и циркулярная пила;
• Рулетка;
• Нож, шило;
• Уровень;
• Шуруповерт;
• Перфоратор;
• Шестигранный ключ для крепежа;
• Сверла диаметром 4,5 мм, 7 мм, 8 мм;
• Конфирматы (50х7) или саморезы 3х16, 3х30;
• Фен или утюг для приклеивания кромки;
• Кондуктор (не обязательно, но очень желательно! Сборка будет легкой и качественной).

Совет! Для установки конфирматов в соединяемых деталях вначале засверливаются отверстия, а затем шуруповертом вкручивается крепеж.

Что можно сделать, если мойка в углу – маленькая или вас не устраивает зауженная столешница

Тут нужно быть готовым к более глобальным переменам, с полной заменой старой столешницы и разворотом мойки. Саму тумбу под мойку тоже придется переделывать. Но проще сделать новую сразу, поскольку в ее конструкции много что меняется. Можно выделить две основных схемы действий, как сделать угловую кухню из прямой, в зависимости от изначальной ширины ближайшего к углу модуля (мойки).

Если ширина тумбы под мойку 500-600мм

На место бывшей мойки ставится обычный угловой модуль прямой конфигурации. Понятно, что при ширине проема в 500мм он будет зауженный, как и весь ряд далее. Но в столешницу глубиной 500мм вполне можно подобрать зауженную мойку даже со сливной доской и двумя чашами – если это нужно.

Далее ряд “достраивается” как нужно. Сам угловой модуль займет 950-1050мм от угла, с шириной дверцы 400-500мм.

Если ширина тумбы под мойку 700-800мм

Под этот проем проектируется Г-образный угловой модуль. Лучше всего использовать вариант тумбы с двойной дверцей-трансформер. В такой конструкции обеспечивается лучший доступ ко коммуникациям.

Габариты Г-образной мойки с дверцей трансформер могут быть абсолютно разными. Самый “маленький”, пожалуй – 700х850 – в этом случае “висящая” дверца будет шириной всего 130мм. Чертежи конструкций угловых моек можно посмотреть здесь.

Понравилась публикация? Ставьте лайк, чтобы не потерять (он “сохранит” ее в ленте вашего профиля) и подписывайтесь на канал ““

Какую форму изделия выбрать?

Трапециевидная форма углового кухонного шкафа Приставная форма углового кухонного шкафа Г-образная форма углового кухонного шкафа

Как только Вы определитесь с размерами, настанет время задуматься о том, какую форму изделия Вам хотелось бы вписать в кухонное пространство. Перечислим три самые главные разновидности:

Г-образная тумба – эта форма тумбы отличается тем, что лучшей формой двери для нее является складная, наподобие той, которую используют в троллейбусах. Так Вы сможете по максимуму просматривать внутреннее пространство, которое, к слову, можно превратить из обычных полок в карусель с наилучшим углом вращения.

Навесной шкаф этой формы послужит отличным пособником экономии пространства. Сама же тумба хороша еще и тем, что в ней можно успешно разместить мойку. Поскольку в советских квартирах водопровод и канализационные коммуникации обычно размещены в углах – Вам не придется продлевать трубы.

Приставная конструкция – менее удобный вариант расположения тумбы. К глухой тумбе, находящейся в углу, добавляют небольшой шкаф с дверцей под углом в 90 градусов. Проблема состоит в том, что при таком раскладе Вы имеете доступ только во внутреннее пространство меньшего шкафа. Такая конструкция тоже позволяет разместить мойку, однако сантехнику располагают в глухом модуле, а в доступном обустраивают место под посуду и кухонные принадлежности.

Тем не менее, практика показывает, что лучше разместить мойку в другом месте, а пустой шкаф оборудовать в место для приготовления пищи или поставить туда микроволновую печь.

Пространство в доступном модуле можно оснастить каруселью с небольшим углом поворота или выдвижными корзинами.

Тумба в форме трапеции – оригинальный и стильный вариант, имеющий однако же свои недостатки. Эта форма имеет одну дверцу, а по бокам к ней прилегают секции кухонного гарнитура. Выглядит трапециевидная тумба вполне солидно, особенно на кухнях с большой площадью, однако она не совсем рациональна.

Во-первых, прямая дверца осложняет доступ к некоторым участкам тумбы, особенно возле стены. А во-вторых, лучше избегать одновременной установки в такую тумбу карусели и мойки одновременно, так как первая из-за силы трения будет постоянно повреждать вторую. Так что лучше поставить на тумбу микроволновку или другую технику.

Готовый вариант углового кухонного шкафа

Как правильно подобрать размер

Разработать собственный дизайн не столь сложно, как выбрать размеры гарнитура, чтобы вместить все необходимые конструкции и оставить достаточно места для свободного передвижения. Несколько правил помогут сориентироваться в планировке проекта.

При планировке размеров кухонного гарнитура необходимо придерживаться определенных правил.

Прежде всего, нужно сделать правильные замеры помещения. Для этого выполняют замеры по плинтусам, а также по уровню столешницы и роста хозяев.

Высоту потолков рекомендуется измерять в различных местах, поскольку она может отличаться на разных участках.

Погрешности неровных стен компенсируют зазором в 50 мм, что обеспечивает запас свободного пространства на случай, если при монтаже возникнут казусы.

Встроенную технику рекомендуется разделить тумбами, шириной не менее 50 см каждая.

Между встроенной техникой должны обязательно размещаться тумбы.

Дополнительная информация. При проектировании в помощь мастеру могут стать такие программы, которые сделают эскиз и чертеж будущего гарнитура: PRO-100, Kitchen Draw, Woody.

Спроектировать дизайн кухни можно с помощью программ.

Чертежи Г-образных кухонных тумб под мойку

Пожалуй, самым эргономичным и удобным угловым модулем под мойку, является Г-образный стол-тумба.

На чертеже видно, насколько широкий доступ обеспечивает дверца-трансформер внутрь мойки. Благодаря ней, внутреннее наполнение стола-мойки может вместить дополнительные системы хранения. Также внутри можно удобно расположить фильтры с водой, счетчики расхода воды и другие приборы с возможностью комфортного обслуживания и наблюдения.

Если отойти от идеи дверцы-трансформера, можно поставить на тумбу и две распашные дверцы. Главное, правильно рассчитать ширину фасадов, чтобы они не цеплялись друг за друга во время открывания.

Внутренняя конструкция Г-образной мойки также может меняться, в зависимости от подвода труб водоснабжения и слива.

10 правил планирования кухни

Прежде чем приступать к созданию плана будущей кухни, следует ознакомиться с базовыми правилами эргономики и техники безопасности, стандартами размеров мебели и проверенными дизайн-приемами.

Главное правило, на которое следует опираться при планировании кухни — это правило так называемого рабочего треугольника. Согласно ему, мойка, плита и холодильник должны располагаться не линейно, а по треугольной схеме

Важно, чтобы рабочие точки находились рядом друг с другом – на расстоянии не более 180 см. Так кухонный сценарий получится наиболее слаженным: сначала вы достаете продукты из холодильника, затем несете их к мойке, чтобы помыть, далее ингредиенты режутся/смешиваются и, наконец, отправляются на плиту. Лишние перебежки, затраты времени и сил при соблюдении правила рабочего треугольника сводятся к минимуму

Лишние перебежки, затраты времени и сил при соблюдении правила рабочего треугольника сводятся к минимуму

1. Планирование кухни начинается с определения места мойки – она должна располагаться в пределах 2,5 м от стояка. Конечно, мойку можно переставить и дальше 2,5 м, например, к окну, однако в городской квартире для этого потребуется как минимум наклон трубы подачи воды, а как максимум — установка насоса. Если же вы планируете кухню в частном доме, то лучше всего разместить мойку у окна – так и кулинару приятнее, и хорошо для экономии электроэнергии. Рядом с мойкой поставьте посудомоечную и/или стиральную машину. Как правило, ПММ ставят слева от мойки, если ее пользователь правша, и справа от мойки – если левша.
2. Следующая на плане точка – плита. Она должна располагаться на расстоянии 40-180 см от мойки и, конечно, поближе к вентиляционному отверстию и газопроводу, если он есть. В промежуток между мойкой и плитой можно вписать основную рабочую поверхность, где вы будете резать и смешивать продукты. Хорошо, если ее длина составит 90 см – это и не мало, и не слишком много. По другую сторону от плиты так же должен быть свободный промежуток шириной не менее 40 см – это нужно по технике безопасности.

Важно! Размещать плиту у окна на расстоянии менее 40 см не безопасно и просто не практично

1. Минимальная ширина проходов на кухне должна составлять около 120 см. В такой «пешеходной зоне» домочадцы смогут перемещаться, не мешая кулинару готовить, доставать продукты из шкафчиков и холодильника, загружать посудомойку. Если кухня проходная, как это часто бывает в частных домах, то проход стоит увеличить до 130-150 см. В очень маленьких и непроходных кухнях допустимы 1-метровые проходы.

Планировка проходной кухни в частном доме

1. Холодильник удобнее размещать ближе к мойке, нежели к плите. Также его можно встроить в блок рядом с духовкой и микроволновкой. При острой нехватке места холодильник можно просто вынести за пределы кухни, скажем, в гостиную или коридор.

Планировка маленькой кухни без холодильника

1. При планировании кухни помните, что выступы почти всегда можно «обойти» неглубокими шкафами, а ниши приспособить под хранение вещей.

При необходимости можно перенести дверные проемы, немного сдвинуть их или расширить/заузить. Кстати, двери можно снять, переставить или заменить раскладной/раздвижной конструкцией.

На газифицированной кухне снимать дверь нельзя, зато ее можно заменить раскладной/раздвижной дверью. Можно поступить и проще – просто переставить петли, чтобы дверь открывалась наружу

1. Удобнее всего рисовать варианты планировок гарнитура в специальных программах. Например, подойдут простые и бесплатные планировщики вроде Planner5D, SketchUP Pro или он-лайн конструктор ИКЕА.
2. Чтобы четче представить, подойдет ли разработанная вами планировка для вашей кухни, мелом начертите на полу и стенах мебель и технику в натуральную величину. Так вы сможете увидеть ошибки в плане, разрешить сомнения или придумать новые идеи.
3. Имейте в виду, что выиграть дополнительное место при планировании маленькой кухни можно за счет уменьшенной техники: холодильника шириной 55 см, посудомоечной машины шириной 45 см, а также стиральной машины уменьшенной глубины в 35 см.

1. Планировка кухни должна учитывать размеры столовой зоны, точнее правила эргономики:

• Ширина посадочного места должна составлять не менее 60 см, а глубина — не менее 40 см;
• От края стола до стены/мебели должно быть свободное пространство для стула длиной 80 см;
• Стандартный стул имеет ширину 50 см и глубину 40-43 см, стул с подлокотниками имеет большую ширину – около 70 см.

Как самому сделать кухню из ДСП

Сделать кухню своими руками из ДСП проще всего, так как этот материал можно назвать традиционным для такой мебели. Ламинированный ДСП, сокращенно ЛДСП, применяется толщиной 16 мм. Из ЛДСП делают все элементы кроме столешницы и фартука.

Фасады кухонных гарнитуров изготавливают из ЛДСП, из ДСП обклеенный пластиком (технология постформинг), и из МДФ.

Задняя стенка шкафов изготавливается из ДВП или ламинированного ДВП, толщиной 4, 6 мм.

Столешницу кухонного гарнитура изготавливают по технологии постформинг. Она может быть толщиной 28,32 и 38(40) мм.

Как построить кухню своими руками? Можно выделить три подхода. Первый – сделать все детали самостоятельно из плит ЛДСП, второй – изготовить их на заказ, третий – купить готовые элементы и собрать из них кухонную мебель. Готовые шкафы можно приобрести в таких магазинах как IKEA, Леруа Мерлен и др.

Наиболее экономичным и обладающий средней степени сложности это вариант, когда деталировка кухонных шкафов делается самостоятельно и все элементы изготавливаются на заказ, после чего сборка выполняется своими руками. Достоинство этого способа в том, что можно изготовить детали по индивидуальным размерам и одновременно неплохо сэкономить.

Для заказа деталей необходимо начертить кухню и определить все размеры, а также необходимость наклейки кромочного материала и наличие монтажных отверстий.

Раскрой кухни выполняется на основе следующих соображений. Размеры боковых стенок шкафов — это высота и глубина шкафчика. Размеры дна и крышки: ширина равна ширина шкафчика минус 32 мм, высота равна его глубине.

Кромка изготавливается из пластика толщиной 0,4 и 2 мм. Она необходима для защиты торцов плиты ЛДСП от влаги и механических повреждений. Ее желательно клеить на всех торцах деталей. В целях экономии кромочную ленту можно не применять на невидимых торцах.

Готовые отверстия под крепеж (присадка) сильно облегчают, но вносят дополнительные затраты на изготовление деталей. Если же экономия не на первом месте, то до как сделать распил кухни необходимо подготовить чертежи кухонных шкафов с деталировкой.

Столешница и фасад также, как и ящики могут быть изготовлены на заказ или приобретены готовые.

Подбираем материалы для будущего шкафа

Все материалы хороши и красивы на рынке и по телевизору, пока случайно водой не зальет сосед. Изготавливайте мебель из цельного дерева.

Конечно, тяжело обрабатывать древесину дуба, ольхи или вишни для фасада кухни, но ведь это навсегда. Обратитесь к специалистам, если не получается, и они сделают, так как вы скажете. Но размеры должны идеально соответствовать чертежам, иначе изготовление дорогих деталей потребует доработки. Это не всегда гуманно по отношению к цене.

Древесина должна быть подготовлена под изготовление мебели и ее тип. А она может быть разная:

• мягкая — сосновые;
• твердая — лиственница, дуб, береза, яблоня, грецкий орех, клен;
• очень твердая — береза железная, акация, кизил, граб.

Каждая из этих пород имеет свои плюсы и недостатки.

Но мебель из каштана, дуба, лиственницы и грецкого ореха живут века. Изготовленные из них артефакты хранятся тысячелетиями. Если удастся найти мореный дуб, которого хватит на постройку шкафа, то это большая удача.

Постройка:

После того, как вы убедились, что размеры совпадают, и схемы соответствуют необходимо приступать к разметке и порезке материала. Для этого нужно иметь:

• столярный верстак;
• электрорубанок;
• струбцины;
• клей;
• электролобзик;
• фрезер для формирования торцов.

Основная задача соединить доски. Для этого на верстаке фрезой формируются шлицы с одной стороны и им подобные пазы с другой. Так чтобы при соединении доски плотно держались между собой. Затем их необходимо сгруппировать по три-четыре в один блок, промазать в пазах эпоксидным клеем и зажать струбцинами на сутки.

Получаются монолитные древесные панели из досок, скрепленных прозрачной смолой. Остатки клея необходимо зашлифовать. Теперь можно строить шкаф.

Установка фасада, мойки, цоколя

На готовый каркас можно устанавливать фасад, цоколь, мойку и пр.

Фасад крепится с помощью петель. На дверках делают углубления (фрезеровку) под чашку петли. В зависимости от ее размеров диаметр углубления различный. Фрезеровку под петли целесообразно заказывать при распиле. Стоит это не дорого, но позволит избежать дополнительной работы, возможных ошибок и необходимости приобретать специальное сверло Форстнера.

Рис.13. Установка петель для крепления фасада.

При установке дверок в угловые шкафы необходимо использовать петли с нестандартным углом открытия.

Рис.14. Особенность установки дверцы в угловой шкаф кухни. Применяются специальные петли.

После того как дверцы установлены можно провести монтаж ручек.

Для кухонного цоколя может применяться деталь из ЛДСП или специальная пластиковая планка. Использование последней предпочтительнее, так как она защищена от влаги и прослужит значительно дольше.

Цокольная планка крепится к ножкам кухонного гарнитура. Цоколь целесообразно утопить в тело кухонного гарнитура на 7-10 см, так пользоваться кухней будет удобнее.

Рис.15. Цоколь закрепляется к ножкам специальным крепежом, идущим в комплекте с ножками.

Большинство моделей моек врезается в столешницу. С помощью шаблона, идущего в комплекте с мойкой, отмечается линия пропила. После подготовки отверстия, мойка устанавливается с помощью специального крепежа.

Рис.16. Порядок установки кухонной мойки.

Как спроектировать очень маленькую кухню

В маленькой кухне используйте каждый полезный сантиметр. Даже малогабаритные помещения можно сделать уютными, удобными и комфортными.

1. По возможности перенесите обеденную зону в другую комнату. Так вы сможете максимально комфортно создать рабочее пространство.
2. Снимите двери на петлях, которые открываются внутрь помещения. Сделайте арку или раздвижную конструкцию.
3. Изготавливайте кухонный гарнитур на заказ или своими руками. Только индивидуальные замеры дадут вам максимальную функциональность мебели.
4. Отнеситесь серьезно к дизайну помещения. Сделайте кухню в светлых тонах без крупных узоров с отражающими свет поверхностями.

Если следовать рекомендациям, даже из очень маленького помещения можно извлечь максимум полезного пространства.

Теперь, когда вы знаете практически все о планировке, расположении техники и розеток, самое время критично взглянуть на кухню. Возможно, вам захочется что-то улучшить и преобразить, заменить или создать своими руками.
