Как спрятать трубу от вытяжки на кухне: 6 идей и фото красивых примеров

Короб под вытяжку на кухне: варианты дизайна для нестандартных ситуаций

Местоположение общей вентиляционной шахты, особенно в домах старого типа, часто является проблемой, которую приходится решать в ходе стремления рационально разместить воздухоочистную систему. Если шахта расположена в углу и выступает на 40-50 см, то иной возможности, как обыграть вентиляционный короб на кухне, сделав его элементом мебели, практически не существует.

Уместнее всего сделать из короба фальшпенал. Если мебель двух цветов, то данную конструкцию стоит сделать темной: она разделит угловую мебель визуально на две зоны, которые и на практике могут иметь разные назначения: например, рабочая стенка с варочной поверхностью и мойкой с одной стороны помещения и бытовая техника – с другой.

Пример расположения вытяжки и короба в кухне с вентиляционной шахтой в углу

Выдвижение общего канала менее чем на 40 см расширяет возможности разработки дизайна кухни с вентиляционным коробом в углу. Верхнюю и нижнюю части можно закрыть соответственно навесным шкафом и тумбой. Так увеличится рабочая поверхность, и элементы мебели будут функциональными. Декорировать открытые части канала рекомендуется тем же материалом, что используется над всей столешницей. А можно организовать отдельную зону, где следует разместить кухонные принадлежности или предметы интерьера.

На предложенных фото кухонь с вентиляционным коробом в углу – идеи, которые помогут выбрать вариант, позволяющий сделать из проблемы выступающего канала интересный элемент дизайна.

В ситуации, когда общий вентиляционный канал расположен в стене и немного выступает, прибегать к креативным решениям, устраивая из него электрокамин или скалу, можно только в том случае, если размеры помещения составляют не менее 16-20 м². При меньшей площади выступ лучше декорировать общим для стен материалом и украсить необъемными предметами интерьера. Как вариант, можно расположить на нем телевизор.

Декоративные короба для вытяжки в интерьере кухонь

Стремление декорировать вентиляционные короба вполне естественно. После художественной обработки простейшая конструкция из правильных геометрических форм приобретает эстетичный вид и дополняет дизайн. Основными материалами для изготовления декоративных коробов являются:

Декоративные короба для вытяжки изготавливают из дерева, металла и гипсокартона

• дерево;
• металл;
• гипсокартон.

Короба из дерева отлично сочетаются с классической кухонной мебелью, имеющей фасадные части, выполненные из древесины или имитирующие данный материал. Такой короб сохраняет стиль, органично вписываясь в общий интерьер. Деревянные конструкции довольно тяжелые, они требуют прочного крепления.

До недавнего времени короба из металла выполняли одновременно функции декора и воздухоотвода. Большинство современных металлических изделий закрывают размещенные внутри гофрированные трубы или телескопические системы, применяемые в подвесных конструкциях. Металлические короба хорошо гармонируют с аналогичными или стеклянными варочными поверхностями. Отлично дополняют современный интерьер в стилях модерн и хай-тек.

Сами по себе короба из гипсокартона функцию воздухоотвода выполнять не могут. Они лишь скрывают трубы, по которым идет воздушный поток. Обычно данное устройство используют в тех случаях, когда необходимо закрыть канал в труднодоступном месте или проектируемый короб имеет неправильную форму. Достоинством данной модели является разнообразие в выборе вариантов, позволяющее проявить самую смелую фантазию. Отсутствие возможности чистки воздухоотвода без повреждения фрагментов гипсокартонной конструкции можно отнести к серьезным недостаткам.

Фотогалерея

Перед созданием дизайна кухни с вентиляционной шахтой в углу или в любом другом месте следует оценить особенности планировки помещения и определиться со стилем, в котором будет оформлена комната.

Этапы создания дизайна кухни с воздуховодом:

1. Создание проекта помещения в электронном или бумажном варианте.
2. Выявление проблемных зон кухни и устранение их недостатков.
3. Учет расположения мебели, техники и другой кухонной утвари относительно короба.
4. Определение способа маскировки выступа.
5. Подбор средств для декорирования с учетом общего дизайна интерьера.

Современные дизайнеры советуют отвлекать внимание от короба на кухне. Это наиболее актуально для конструкций больших габаритов, которые невозможно спрятать. Недостаток кухни в виде большого вентиляционного короба на самом видном месте будет малозаметен, если оформить его в цвет стен и повесить на фоне яркие шкафчики

Недостаток кухни в виде большого вентиляционного короба на самом видном месте будет малозаметен, если оформить его в цвет стен и повесить на фоне яркие шкафчики.

Предлагаем ознакомиться Как убрать конденсат с вытяжной трубы: почему образуется, как устранить

Чем меньше кухня, тем заметнее будет конструкция с вентиляцией. И если оформление просторной кухни придумать несложно, то дизайн кухни в 10 метров с вентиляционным коробом обыграть гораздо сложнее. В таком случае проще всего увеличить габариты кухни, соединив ее с гостиной.

Еще один вариант – использование выступа в качестве разделителя отдельных зон. К примеру, до него можно разместить кухонный стол, а за ним – гарнитур с рабочими поверхностями для приготовления пищи.

Мозаика за счет обилия мелких деталей способна сделать вентиляционный короб в углу кухни практически невидимым

Основные варианты оформления кухни с угловым коробом:

1. Оформление выступа как декоративного элемента.
2. Маскировка короба при помощи отделки или мебели.
3. Использование воздуховода как функционального атрибута.

Основным правилом в составлении дизайн–проекта интерьера кухни с угловым расположением вентиляционного короба является эргономичность и гармоничность.

Такие кухни встречаются в панельных домах 70-80-х домов постройки. Мало того, что в них кухня небольшая от 7 до

9 кв.м

., так вдобавок имеется такое неудобство, как ниша в стене. На фото Вы увидите как можно использовать эту нишу с пользой разместив в ней микроволновку, или установив рейлинги для кухни ↴

Причины непреклонности закона

Вытяжные боксы — важная часть систем вентиляции, от которой во многом зависит не только комфорт, но и безопасность жизни. Итак, естественная вентиляция, несмотря на все ее недостатки, является единственной системой, которая может предотвратить:

Итак, естественная вентиляция, несмотря на все ее недостатки, является единственной системой, которая может предотвратить:

• разрушение здания из-за взрыва газа;
• пожар из-за утечки газа;
• трагедия из-за скопления в помещении окиси углерода, для обнаружения которой могут использоваться специальные датчики.

Кроме того, обычная домашняя система воздухообмена удаляет из комнат влажность, неприятные запахи и вредные вещества, такие как углекислый газ.

На фото наглядно представлена ​​конструкция вентканала. И даже неспециалисты понимают, что они имеют тонкие стенки и поэтому не подходят для размещения на их поверхности тяжелых предметов. Наличие которых со временем может привести к трещинам и другим последствиям с последующим снижением эффективности вентиляционной системы

Эффективный воздухообмен позволяет создать в здании микроклимат, параметры которого будут соответствовать требованиям профильных документов, основным из которых является ГОСТ 30494-2011.

При этом снизить эффективность вентиляционной системы или вообще вывести ее из строя несложно — достаточно внести изменения в конструкцию бокса.

Они могут быть незначительными, но другой пользователь может сделать то же самое, а другой сосед решит установить вентилятор, для использования которого система не предназначена. Подобные действия усложнят ситуацию, из-за чего можно ожидать возникновения реверса и других проблем.

Другие причины снижения эффективности системы вентиляции и способы ее восстановления мы рассмотрели в следующей статье.

Вентиляционные каналы часто представляют собой самонесущие конструкции. Например, именно так обстоит дело с домами проекта П-44. Это означает, что каждый элемент вентиляционного бокса опирается на один ниже. При этом они не выдерживают значительных боковых нагрузок. В результате трещины могут возникать и при обычном сверлении. Следствием этого является ослабление конструкции, образование отложений, что часто приводит к тому, что циркуляция воздуха прерывается

Следует понимать, что вентиляционные каналы не являются несущими конструкциями, поэтому при сверлении и размещении на их поверхности тяжелых шкафов часто возникают сужения и трещины. Это само по себе снижает эффективность вентиляционных систем.

Чтобы не допустить возникновения таких последствий, на законодательном уровне запрещено изменять конструкцию ящиков.

Предназначение вентиляционных коробов на кухне

Как обязательный элемент безопасного проживания, в проектировку дома, входит разводка системы вентиляции. Это устройство, расположенное на кухне, позволяет осуществлять постоянный воздухообмен в помещении, т.е. удаление загрязненного, влажного, перегретого воздуха, который образуется в процессе готовки.

Вентиляционный канал выполняет свои функции лишь в том случае, если его конструкция целостна

Столкнувшись с коробом на входе в комнату, не спешите расстраиваться, и ни в коем случае не принимайте решения о его демонтаже. В первую очередь хорошая вентиляция кухни это- ваша безопасность и здоровье!

Штробление стен и потолка

Решить вопрос с сокрытием вытяжной трубы кардинально поможет штробление стен и потолка. Этот способ подходит мастерам, имеющим навыки работы со строительным инструментом, и оправдан лишь в том случае, если в помещении уже идут ремонтные работы.

Просто так проштробить стену и потолок нельзя, к работам следует подготовиться: выяснить, не проходит ли в местах штробления электропроводка, учесть толщину стены, поскольку глубина, на которую необходимо убрать воздуховод вытяжки, должна быть достаточной.

Спрятать трубу вентиляции можно разными способами – обшивкой гипсокартоном, установкой пластикового короба, монтажом подвесного потолка, подвешиванием шкафчика над вытяжкой. Остается лишь выбрать наиболее подходящий вариант, который позволит сохранить гармонию и эстетичность интерьера кухонного помещения.

Декорирование вентиляционных труб

Трубы вентиляции редко, органично вписываются в интерьер кухни, поэтому приходится их маскировать.

Для того, что бы спрятать неприемлемые части, можно установить декоративный короб, в котором спрячется не только труба, но и сама вытяжка.

Для этого создают каркас из металлопрофиля и фиксируют к потолку или стене при помощи уголков и саморезов. Готовую конструкцию обшивают влагостойким гипсокартоном. Далее короб можно декорировать по своему вкусу.

Можно спрятать воздуховод панелями из пластика. Работы происходят так же, как описано выше, только вместо гипсокартона, используются панели. Этот вариант хорошо смотрится, когда стены или потолок обшит ими же.

Трубы можно спрятать в выступе подвесного потолка. Это весьма эффектно, но если потребуется доступ к трубам, придется демонтировать потолок.

Производить монтажные работы можно самостоятельно, но если вы не уверенны в том, что сможете все сделать правильно, лучше обратиться за помощью к специалистам.

Способы как спрятать трубу от вытяжки

Вытяжной рукав, как правило, обладает большими размерами, тем самым влияя на эстетику интерьера. Его затруднительно установить так, чтобы он не бросался в глаза и не нарушал дизайн кухни. В целях маскировки этого элемента владельцы выбирают разные способы.

Сооружение пластикового короба

Короба обладают круглыми, квадратными или прямоугольными формами.

Пластиковый вариант короба имеет ряд свойственных только ему преимуществ:

• низкая ценовая категория;
• большой срок эксплуатации;
• простота в установке и обслуживании;
• почти полная бесшумность;
• гигиеничность.

С течением времени короб изменит окраску, но если воздуховод будет грамотно расположен за мебелью, этот эстетический недостаток не будет играть никакой роли. Данный вид маскировки является оптимальным при близком размещении вытяжки и вентиляционной шахты.

Пластиковый короб легко монтируется даже дома, собираясь по принципу «раструб-труба».
Множество стыковочных элементов позволит решить проблему большого числа углов и препятствий на кухне. Если необходимо, то можно вручную подогнать трубы, ведь пластик легко пилится.

Для полноценной сборки короба необходимо иметь:

• основные трубы;
• переходники;
• колено;
• соединители;
• антивозвратный клапан;
• решётку.

При помощи перечисленных элементов не возникнет проблем собрать конструкцию с любой длиной.

Маскировка под натяжным или навесным потолком

Очень часто, когда встаёт вопрос маскировки воздуховода, установщики рекомендуют спрятать элемент под навесным или натяжным потолком.
Труба, при таком типе маскировки, не видна совсем, но в случае повреждений придётся полностью его разбирать. Также существует ограничение по минимальной высоте потолка. Так, если на кухне высота потолка меньше 2,6 м, то спрятать короб не получиться.

Сооружение короба из гипсокартона

Самым экономным видом маскировки воздухопровода является короб, собранный из гипсокартонных листов.
Данный материал идеально вписывается в любой интерьер. Эта конструкция не имеет особых сложностей при монтаже и не требует больших денежных затрат.

Из-за особенностей структуры он не может выполнять роль воздухопровода, поэтому гипсокартон служит декором, прикрывающим гофру.

Главными преимуществами гипсокартонного короба являются:

• разнообразие в выборе формы;
• возможность вариантов выбора окончательной отделки;
• невысокая стоимость.

Как закрыть гофру от вытяжки на кухне, соорудив канал через мебель

Ещё одним способом спрятать гофру является её встраивание в полость навесного шкафа.
Преимуществом данного способа маскировки является возможность сохранения первозданного интерьера кухни и увеличения функциональности мебели за счёт использования её свободного пространства. Для достижения этих целей рекомендуется оформлять изготовление мебели на заказ, чтобы проект уже предусматривал возможность сокрытия гофры. Плюсом будет возможность лёгкого демонтажа и замены труб в случае необходимости.

Для успешной установки вытяжки и её воздуховода в шкаф следует выполнить следующее:

• соорудить клапан из алюминия для предотвращения попадания воздуха из вентиляции в помещение;
• сделать отверстие для него на верху шкафчика, расположить клапан в этом месте, впоследствии прикрепив с помощью монтажного клея;
• снять элемент кухонного гарнитура и в его днище, при помощи лобзика, вырезать отверстие, ориентируясь на размеры вытяжки;
• снять полки и вырезать в них отверстия для воздухопровода;
• в верхней полке сделать отверстие для клапана, оставив припуск с каждой из сторон равный 3 мм;
• уложить предмет мебели на заднюю стенку и вставить гофру;
• верхний край гофры сформировать в квадрат для того, чтобы просунуть в отверстие;
• просунутый край гофры надрезать по краям и загнуть;
• установить шкафчик на место и вставить клапан в вентиляцию.

В завершение, в вырезанное в нижней части шкафа отверстие устанавливают вытяжку, фиксируя её шурупами. Гофр надевают на патрубок и фиксирует при помощи хомута.

Трубы на кухне выглядят непривлекательно, особенно, когда их много. Они портят вид самого уютного помещения, и создают проблемы для дизайнеров. Избавиться от необходимых для жизни коммуникаций невозможно, поэтому их приходится маскировать. Как скрыть вентиляционную трубу на кухне и спрятать другие внутренние сети, расскажет данная статья.

Трубы портят внешний вид комнаты

Как скрыть газовую колонку и трубы в шкафу

Скрыть трубопровод можно и за кухонной мебелью. В этом случае устанавливаются тумбы без задних стенок – это позволит в любой момент получить доступ к коммуникациям.

А вот с газовой колонкой дело обстоит не так просто. Как уже было сказано ранее, из соображений безопасности лучше всего смириться с ней и ничем не закрывать. Но в погоне за опрятным внешним видом хозяева часто скрывают колонку в шкафу так, как показано на фото ниже:

Если вы решили все-таки встроить газовый водонагреватель в шкаф, то вот как можно/нельзя это делать:

Фото 1. Плохой пример, так как и сверху и снизу шкаф закрыт, хоть пространство между стенками колонки и шкафа имеется.

Фото 2. Этот способ уже лучше, так как частично водонагреватель открыт и шкаф шире колонки.

Фото 3. Смотрится очень аккуратно, так как шкафчики здесь практически таких же размеров как сам водонагреватель, а его белый цвет не диссонирует с кухней. Фронтальная, верхняя и нижняя часть открыта, но по бокам расстояние довольно маленькое.

Фото 4. Наилучший вариант, так как колонка открыта (маленький шкафчик с решетчатым фасадом) и практически сливается со светлой стеной.

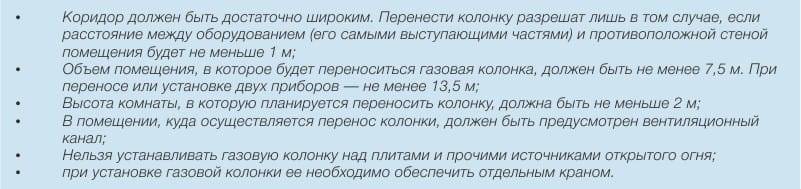

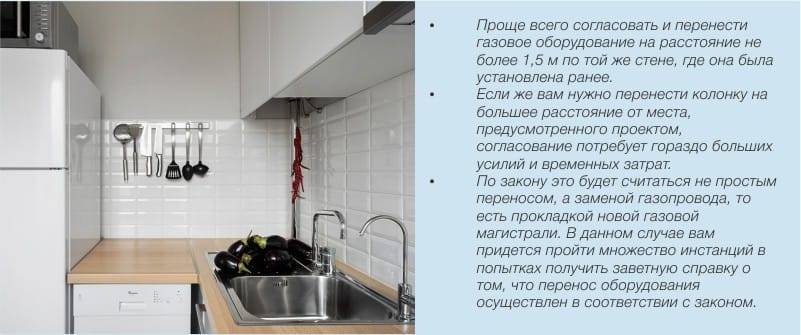

Вообще, при большом желании колонку можно перенести в коридор, однако для этого он должен отвечать следующим требованиям:

• Перенос колонки в обязательном порядке должен согласовываться с газовой службой, которая может вам и отказать. К примеру, в домах старого фонда и в квартирах с очень старыми колонками перенос вряд ли одобрят;
• Демонтаж и монтаж осуществляется только специалистами;
• Имейте в виду, что за такую услугу придется немало заплатить.

А вот доказательство того, как самый обыкновенный водонагреватель может вписаться в самую обыкновенную квартиру, например, в хрущевке.

Если вы находитесь в стадии ремонта, колонку переносить не хотите и еще выбираете цвет стен, то лучше всего покрасить стены в светлый цвет и шкафы также выбрать белые. Колонка в этом случае не будет портить внешний вид кухни, а светлые стены и мебель еще и визуально увеличат пространство. Вот как вписали белый водонагреватель в интерьер кухни Юлия и Денис, живущие в доме старого фонда в Петербурге.

Еще один прием – выбрать не только стены и мебель белую, но и белую вытяжку.

Виды воздуховодов для вытяжки: достоинства и недостатки

При выборе трубы для вытяжки для кухни, нужно учитывать следующие параметры:

• Стоимость материала;
• Диаметр трубы и ее совместимость с вытяжкой и вентиляционной шахтой;
• Возможности монтажа конструкции;
• Технические характеристики трубы – шумоизоляция, устойчивость к загрязнениям;
• Внешний вид изделия и возможности его маскировки.

Определившись с данными пунктами, Вы легко придете к выбору наиболее удачного варианта вентиляционной трубы для вытяжки на кухне.

В данном разделе мы рассмотрим виды материалов трубы для вытяжки на кухне, используемых в качестве воздуховода. Каждый материал имеет свои преимущества и недостатки, которые могут повлиять на выбор покупателей.

Пластиковые воздуховоды для вытяжки

Пластиковые трубы для воздуховода имеют жесткую конструкцию и гладкую поверхность. Они могут быть выполнены в форме цилиндра или прямоугольника. Круглое сечение в данном случае более предпочтительно, поскольку оно создает лучшую тягу внутри трубы. Однако прямоугольные модели лучше вписываются в интерьер и подлежат маскировке за кухонным гарнитуром.

При установке пластиковых труб, стоит позаботиться о закупке переходников и фиксаторов, а также герметичном соединении всех частей конструкции. Работа с материалом самого воздуховода не представляет сложности – трубу можно разрезать простым ножом.

Вентиляционный канал из пластика на кухне обладает рядом преимуществ:

• Устойчивость к загрязнениям и легкость чистки как внутри, так и снаружи изделия;
• Опрятный внешний вид. При необходимости, можно покрыть конструкцию краской в тон кухни или замаскировать ее;
• Низкие шумовые показатели;
• Устойчивость к внешним факторам – влажности, нагреванию, механическим повреждениям;
• Долгий срок службы – гарантия от 10 лет.

Среди минусов таких систем можно отметить:

• Высокая цена по сравнению с другими материалами;
• Сложность процесса монтажа и необходимость покупки комплектующих для соединения трубы.

Воздуховод из гофры

Часто для вытяжек используются гофрированные трубы из легкого алюминия. Внешне они напоминают мягкую металлическую гармошку. Такие модели продаются в виде отрезков, которые способны растягиваться до нужного размера – поэтому этот материал очень выгодный. Также стоит отметить, что гофру можно уложить под любым изгибом, если это не помешает тяге внутри воздуховода для вытяжки на кухне.

Плюсы воздуховода из гофры можно определить в нескольких пунктах:

• Легкость монтажа – трубу можно отрезать в любом месте и легко соединить специальным креплением;
• Отсутствие углов в трубе, которые могут задерживать потоки воздуха;
• Низкая стоимость.

Есть и существенный минус использования гофрированного металла:

• Непривлекательный внешний вид. В большинстве случаев, на домашней кухне потребуется маскировать такой воздуховод;
• Быстрое загрязнение внутренних частей трубы – грязь скапливается в складках гофры;
• При растягивании «гармошки», вернуть ей первоначальный вид невозможно.

Расчет диаметра воздуховода

Помимо материала, из которого изготовлена труба, ключевым пунктом в ее покупке и монтаже является расчет необходимого диаметра изделия. Воздухоотвод должен плотно и герметично соединяться как с вытяжкой, так и с отверстием вентиляционной шахты дома, куда будет выводится загрязненный воздух.

Неправильный подсчет диаметра трубы может привести к снижению эффективности работы вытяжки и воздуховода в кухне. Увеличатся шумовые показатели, нагрузка на места соединения конструкции и снизится КПД. Это может привести и к полной поломке вытяжной системы, в результате чего ее придется заменять.

Поэтому установка воздуховода для вытяжки должна начинаться с подбора точного диаметра вентиляционной трубы. Для этого нужно рассчитать размеры патрубка вытяжки (он указан в инструкции к прибору) и диаметр домашнего вентиляционного канала. В идеале размер сечения трубы должен точно совпадать с выходными отверстиями элементов вентиляции. Если воздуховод будет меньше по размеру – придется покупать детали для соединения и обеспечивать полную герметичность системы.

Существуют стандартные размерные сетки для труб вентиляции разной формы:

1. Для моделей с круглым сечением минимальный диаметр составляет 8 см, максимальный – 30 см. Шаг размерной сетки составляет 1 см., поэтому покупатель может без труда выбрать трубу нужного диаметра. Наибольшее распространение в быту получили воздуховоды с диаметров 180 и 200 мм.
2. Воздуховоды прямоугольной формы имеют более скромную размерную сетку. Они рассчитаны в основном на встраиваемые Т-образные вытяжки. Самые популярные размеры – 5х10 см, а также 8х15 см. Для монтажа таких конструкций понадобятся переходники.

Заключение

Мы надеемся, что статья принесет вам пользу и вы примете правильное решение по обустройству вытяжного оборудования, удачному размещению его в интерьере кухни. Желаем удачи в благоустройстве вашего жилища, подписывайтесь на наши статьи и делитесь полученными знаниями в соцсетях.
