Каркас из металлопрофиля под гипсокартон: 4 достоинства конструкции

Крепеж для профиля гипсокартона

Для полноценного крепления профилей требуется также использовать крепежную фурнитуру. Она применяется для соединения отдельных конструктивных элементов каркаса, а также для крепления листов гипсокартона. Классифицируются типы крепежа для ГКЛ по следующим категориям:

Для соединения поверхности стены или потолка с металлическим каркасом из металлопрофиля используется кронштейн в форме литеры «П». Он легко сгибается на местах сгиба и содержит перфорацию по всей своей площади.

• Подвес для быстрого крепления – быстроподвес. Он имеет специальную спицу с отверстием, помогающую соединить те детали, которые невозможно скрепить п-образным кронштейном
• Крестообразный кронштейн используется в качестве перемычки на несущих профилях и дает возможность соединить их под прямым углом
• Для увеличения длины несущего профиля используется соединитель, в который вставляются концы профилей

Существуют различные виды профилей относительно их применения. Алюминиевый профиль для витрин позволяет создать красивое торговое оборудование различных форм, которое будет достаточно прочным, чтобы выдержать большую нагрузку.

Также рекомендуем прочитать об алюминиевом профиле для стекла в этой статье, которая содержит подробную инструкцию по монтажу.

Заключение

Для профессионального мастера обычно достаточно краткого описания параметров всех конструктивных элементов гипсокартонной конструкции. Однако если приходится с этим устройством столкнуться впервые, лучше получить визуальную информацию. С этой целью рекомендуется ознакомиться с видео, позволяющее глубже вникнуть в процесс выбора крепежных элементов для гипсокартона и наглядно демонстрирующее характеристики каждого из них.

В заключение надо отметить, что не стоит пренебрегать отдельным разновидностями профилей для гипсокартона или крепежных элементов, заменяя их теми, что есть в наличии. Иногда такая практика приводит к тому, что гипсокартонная система получается ненадежная.

Видео о видах профилей для гипсокартона

Установка различных профилей для гипсокартона: монтаж направляющего профиля UW на пол, монтаж несущих профилей CW, установка направляющего профиля UW на потолок.

Способы монтажа профилей для гипсокартона. Для чего нужен просекатель?

Особенность облицовки стен ГКЛ по металлическому каркасу: технология

Гипсокартонные листы крепят на металлический каркас в случаях:

1. «Заваленная» стена – кривизна поверхности составляет больше 5 см.
2. Сокрытие коммуникаций – создавая металлическую основу, в ней прячут проводку, кабели интернета, тв, трубы, вытяжки.
3. Влажные помещения – в таких комнатах бескаркасный метод не подходит поскольку листы могут отклеится и деформироваться.
4. Утепление и звукоизоляция – в металлическую обрешетку укладывают теплоизоляционные, шумопоглощающие материалы. Помещение становится опрятным, теплым, тихим.
5. Срок годности стены из ГКЛ на металлической основе больше, чем приклеенные листы на клеевой раствор.

Технология создания каркасной основы предполагает такие работы:

1. Подготовка поверхности – надо подготовить стены для фиксации профилей, укладки теплоизоляционных материалов, проводки.
2. Закупка материала и сбор необходимого инструмента. В случае если нет электроинструмента, его можно взять в аренду.
3. Разметка – важный этап, где каждая линия должна быть идеально ровной, каждая точка стоять на нужном месте.
4. Фиксация профилей – выбор крепежных элементов, правильная поэтапная установка каждого направляющего и крепежного элемента.
5. Проверка на прочность, ровность каркасной основы.

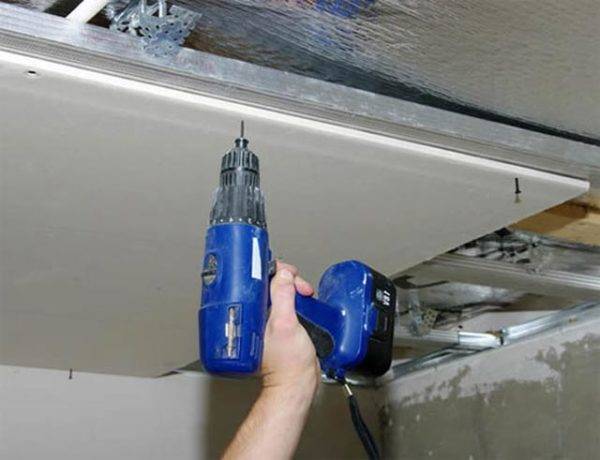

6. Крепление гипсокартона – правильная фиксация листов.
7. Финишная отделка – армирование стыков, грунтование, шпатлевание.
8. Финишное покрытие – это могут быть обои, краска, плитка.

Каждый этап включает в себя пошаговую инструкцию, соблюдение которой не даст совершить ошибки и избежать проблем в дальнейшем.

Что такое каркас под гипсокартон из металлопрофиля и зачем он нужен

Конструкцию под листы гипсокартона делают из разных видов профилей. Их монтируют по определенной технологии, затем обшивают ГКЛ. Каркас необходим в случаях, когда стена имеет большие дефекты, имеется старая отделка или возникает необходимость спрятать трубы, вентиляцию, электрику.

Каркас из гипсокартона поможет замаскировать изъяны или выполнить перепланировку помещения

Обрешетка из металлопрофиля необходима и в случаях, когда нужно утеплить помещение, провести звукоизоляцию. Для этого в пространство между стеной и ГКЛ укладывают утеплитель и изолирующий материал.

Сегодня чаще всего используют металлопрофиль для возведения каркаса. Конструкция из брусьев будет более устойчивой, но этот материал имеет множество недостатков:

• высокая стоимость;
• недолговечность;
• сложность монтажа.

Кроме того, деревянная обрешетка не может быть установлена в помещениях с большой влажностью. Все дело в том, что дерево подвержено образованию плесени и грибков.

Каркасы из древесины можно использовать только в сухих помещениях

Как делать каркас из профиля – пошаговая инструкция

Прежде чем начинать сборку обрешетки, нужно предусмотреть некоторые моменты. Во-первых, сначала прокладываются все запланированные здесь коммуникации

Во-вторых, необходимо предусмотреть монтаж после окончания отделочных работ навесных предметов, особенно громоздких и тяжелых («верхушка» кухонного гарнитура, бойлер, настенный котел отопления, телевизор и т.п.). Чтобы не возникло проблем с надежным монтажом таких предметов, целесообразно в предполагаемом для установки участке стены прикрепить к базовой поверхности толстые деревянные бруски и отметить на эскизе их координаты (после окончания отделки можно не вспомнить точное месторасположение крепежных подушек). Это удобнее сделать после монтажа стоек, перед их обшивкой. Главное – не забыть.

Собрать каркас из профиля для гипсокартона нужно так, чтобы все углы в помещении в итоге оказались прямыми. Для этого изначально на поверхности пола делается разметка периметра с учетом прямоугольности углов (применяется малярная нить) и расстояния от монтажной стены. Сделав такую разметку и убедившись, что углы прямые (применяем школьные знания – теорема Пифагора), приступаем к монтажу напольного направляющего профиля – кладем его на пол, чтобы наружная полка совпала с отчерченной линией и притягиваем к поверхности.

Дальше рассматриваем, как сделать каркас для гипсокартона на примере одной стены. Отрезаем фрагмент ПН-профиля на сантиметр меньше высоты потолка и вставляем его в закрепленный на полу направляющий элемент у одной из стен. Выставляем его вертикально и фиксируем к поверхности. Также делаем с другой стороны. С помощью малярной нити отбиваем прямую линию на потолке, соответствующую наружным полкам вертикально установленных профилей. Аналогично напольному, фиксируем потолочный участок ПН-профиля. В итоге получается направляющий периметр, установленный в вертикальной плоскости. Дальнейший процесс выглядит так.

1. Устанавливаем несущие стойки. Отрезаем по высоте ПП-профиль и заводим в нижние и верхние направляющие элементы обрешетки. Выставляем их через равные расстояния, взяв за точку отсчета одну из стен. Если нужен усиленный каркас, выбираем шаг стоек 40 см, стандартная конструкция предполагает расстояние между несущими профилями 60 см. Другой шаг невозможен, так как он должен быть кратным ширине ГКЛ. Через 30 см монтировать стойки смысла нет – во-первых, это избыточно, во-вторых – возникнут сложности с прикручиванием профилей к подвесам.
2. Фиксируем «пэшки» к стене напротив каждой стойки. При высоте потолка около 2,5 м, подвесы по высоте должны располагаться так: первый – 55-60 см от пола, второй – 110-120 см, третий – на половине расстояния от второй «пэшки» до потолка. Подвесы фиксируются прямыми, а сгибаются перед соединением их со стойками.
3. Закрепив к стене повесы, натягиваем ориентировочную нить между наружными полками вертикальных направляющих профилей, прежде немного вогнув стойки к базовой стене. Ориентируясь по нити, ПП-профили поочередно выставляются по нити и фиксируются «блошками» к согнутым подвесам. Выступающие концы монтажных пластин отгибаются к стене (отрезать их не нужно).
4. Последним шагом будет монтаж поперечных планок. По технологии они устанавливаются примерно на уровне метра от пола, хотя ничего не мешает установить дополнительные ребра жесткости. Чтобы еще больше увеличить прочность конструкции, можно каждую поперечину усилить установкой прямого подвеса.

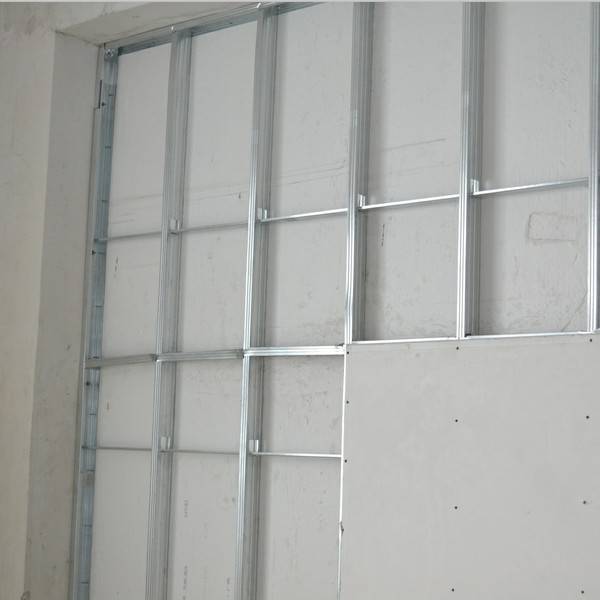

Монтаж каркаса — основная часть работы при отделке гипсокартоном

Обрешетка на смежной стене делается также, с той разницей, что одна из вертикальных направляющих будет крепиться не к базовой стеновой поверхности, а к элементам собранного перед этим каркаса. Можно поступать так: сначала обшить готовый участок обрешетки гипсокартоном, а затем приступать к сборке конструкции на смежной стене. В этом не будет ошибки и на прочность смонтированной металлоконструкции такой ход никак не повлияет.

Сделать каркас под гипсокартон – большая часть работы в технологии создания черновой отделки из ГКЛ. Обшить готовую конструкцию легче и быстрее, чем смонтировать ее. Но в установке гипсокартонных листов также есть нюансы, о которых узнаете в следующем разделе.

Шаги по отделке стен гипсокартоном

Лист гипсокартона имеет ширину 1200 мм. Следовательно, вертикальные направляющие нужно крепить через 1200 мм. При таком шаге край листа будет попадать на середину профиля. Для однослойной облицовке берется лист гипсокартона толщиной 12, 5 мм.

Разметка конструкции каркаса

• Возьмите профиль потолочный ПП 60/27.
• Первый профиль будет располагаться в углу комнаты. Отметьте на стене его середину. Линия должна быть строго горизонтальна.
• Далее с шагом 1200 мм отметьте линии крепления всех профилей, на которые будут попадать продольные края листов гипсокартона.
• Потом, между этими линиями разметки, разметьте линии крепления дополнительных профилей, с шагом 400 мм при однослойной облицовке и 600 мм при двухслойной облицовке.

Разметка сделана. Переходим к креплению направляющих профилей и прямых подвесов.

Монтаж металлических профилей на поверхности стены

• Закрепите направляющий профиль ПН 28/27 на полу комнаты. Для крепления используйте дюбель-гвозди (дюбель-К). Используйте звукоизоляционную ленту между профилем и полом.Не забудьте отступить нужное расстояние от стены. Для выравнивания профилей используйте отвес или лазерный уровень.
• Профили, к которым будут крепиться листы гипсокартона (ПП 60/27) крепятся к стене прямыми подвесами. То есть подвес крепится к стене, его края загибаются, и к ним прикрепляется профиль.

class=»eliadunit»>

• По сделанной разметке прикрепите подвесы к стене (используйте дюбеля и шурупы).
• Нарежьте по длине потолочные профили ПП60/27.
• Далее, вставляя профиль в нижнюю направляющую (полкой профиля наружу) прикрепите все профиля к повесам.

Электропроводка в конструкции должна проходить под стойками.

Поэтапное описание технологии монтажа каркаса из металлопрофиля под гипсокартон

Каркас из металлического профиля монтировать будет легче, если пол и стены в помещении будут выровнены. В противном случае придется корректировать длину крепежных деталей, что потребует много времени и сил. После подготовки основания и стен каркас из профилей UW и CW устанавливают в следующей последовательности действий.

Стоечные профили устанавливают по шнуру

Готовится схема установки профилей под гипсокартон. С листа бумаги она переносится на пол помещения, где будет сооружаться стена или перегородка

Важно, чтобы разметка была выполнена с учетом толщины листов гипсокартона и других отделочных материалов.
К потолку и полу с помощью дюбель-гвоздей крепят профили типа UW. Расстояние между точками крепления не должно превышать 0,5 м (по краям – обязательно).
Чтобы правильно установить профиль гипсокартона у стены, необходимо использовать лазерный уровень или натянутый шнур

В том случае, если поверхность стены хорошо выровнена, профили крепятся поверх уплотнительной ленты. По краям направляющих (на полу и на потолке), а также по краям дверных и оконных проемов устанавливаются опорные стойки типа CW. Крепление выполняется с помощью саморезов – блошек. Лицевая сторона должна быть обращена внутрь проемов.
Проемы дверей и окон укрепляют дополнительными профилями типа AU или брусьями из древесины.
По всей длине профилей, прикрепленных к потолку и полу, устанавливаем стойки CW с интервалом 60 см. Первая стойка должна располагаться на расстоянии 55 см от стены.

Изгибание металлопрофиля

Какой металлопрофиль нужен для обрешетки под гипсокартон

Профили – это длинные металлические рейки, которые обычно изготавливаются из прочной стальной ленты. Онии всегда делают прочной и жесткой обрешетку, но при этом не утяжеляют саму конструкцию.Для создания обрешетки потребуются следующие металлопрофили:

• Направляющие. Имеет П-образную форму и размеры четырех видов. Направляющие профили могут обозначаться латинскими буквами UW.
• Стоечные. Обозначаются буквами ПС или CW, имеет С-образную форму и также размеры четырех видов. Вдоль полки такие профили имеют три канавки: на средней стыкуются ГКЛ, а крайние служат местом центрирования вкручиваемых затем саморезов.
• Перемычки. А вот их можно сделать самостоятельно: надрезать края под сорокапятиградусным углом, по надрезам согнуть края. Такая перемычка пойдет для любой стороны.

Можно сделать перемычки из кусочков направляющего и стоечного профилей.

Материалы

При выполнении металлического каркаса необходимы направляющие, а также стальные элементы. Листы невозможно закрепить без использования специального крепления, которое будет служить основанием. В основном, их прикручивают к обрешетке либо фиксируют клеем. Для приклеивания, как правило, не потребуется ничего, кроме клея. Другое дело, создание полноценной обрешетки. Для этого используются различные профили и соединительные элементы, без которых невозможен ни один монтаж сложной конструкции.

Основные виды креплений:

• деревянный брус;
• металлический профиль.

Использование деревянного бруса при построении конструкции имеет ряд особенностей. Данный материал популярен, но перед его установкой брус необходимо обработать. Профиль из металла является наиболее удобным материалом для построения конструкций. Вместо профилей при устройстве каркаса из гипсокартона применяют много других деталей. Они нужны для соединения главного каркаса с основной плоскостью.

Держатель представляет собой металлический перфорированный лист. Главное его назначение – скрепление участвующих стен и потолка с каркасом из профиля. Центр кронштейна прикрепляется к обшиваемой плоскости, а концы закрепляются к основополагающему профилю с помощью шурупов.

Подвес поворотный – это противоположное решение кронштейну. В ситуации, если обычного размера держателя недостаточно для установки каркаса, его заменяют на подвес поворотный. Он делится на две части: подвес и профиль, которые скрепляются друг с другом с помощью пружины. В ходе самой установки расположение данной детали относительно расположения горизонта с легкостью меняется с помощью пружины. Изъяном считается то, что с течением времени пружина становится слабее, в результате потолок проседает. При монтаже стен его не применяют.

Объединитель CD делает профили длиннее. С него начинается установка.

Кронштейн потолочный крестообразный (краб) применяется при монтаже перемычек среди упирающих главных профилей крестовым соединением. Краб фиксируется в профиль, а затем прикрепляется с помощью саморезов. Что касается перемычки, она помещается похожим способом: закрепляется в два потолочных крестообразных кронштейна. Они находятся на других главных профилях. Чаще для этой детали используют около 7-8 шурупов.

Монтаж каркаса для гипсокартонной перегородки

Итак, с тем, какие профиля нужны для сооружения гипсокартонной перегородки, мы разобрались. Теперь можно смело переходить к практической стороне вопроса.

Как самостоятельно возвести такой каркас? Нужно сказать, дело это довольно простое, но все же требует некоторых знаний.

Материал и инструменты

Все необходимое для возведения перегородки

• Направляющие профили (ширина и количество профилей зависит от того, каких размеров вы собираетесь делать перегородку);
• Стоечные профили (ширина и количество профилей зависит от того, каких размеров вы собираетесь делать перегородку, а длина – от того, какой высоты потолок в помещении, где будет возводиться конструкция);
• Уплотнительная лента (по желанию);
• Дюбель-гвозди;
• Саморезы по металлу 25-35 мм;
• Саморезы с пресс-шайбой;
• Лазерный или водный уровень;
• Отвес;
• Рулетка;
• Молоток;
• Нож строительный;
• Шуруповерт;
• Перфоратор + бур;

Делаем разметку

Разметка будущей перегородки

Как правило, сооружение любой конструкции начинается с разметки. Чтобы сделать разметку будущей перегородки необходимо при помощи трассировочного шнура наметить ось на полу, заранее определившись с месторасположением дверных проемов (если таковые подразумеваются).

Затем, при помощи отвеса и того же шнура, ось переносится на стены и потолок, с которыми будет соединена перегородка. После разметки переходим к монтажу каркаса.

Сооружаем каркас

В отличие от деревянного каркаса, монтировать металлический каркас гораздо удобнее. К тому же он отличается лучшей прочностью и долговечностью.

Ниже изложена пошаговая инструкция по его возведению:

1. Для улучшения примыкания с сопрягаемыми поверхностями, а также для улучшения звукоизоляционных свойств перегородки, с наружной стороны ПН оклеиваются уплотнительной лентой (это по желанию). При помощи дюбелей направляющие профиля крепятся по сделанной ранее разметке, шагом не более 1м и не менее 3-х дюбелей для любого отрезка профиля.

Установка направляющих профилей

1. После закрепления ПН, устанавливается вертикальная основа каркаса будущей перегородки, в качестве которой используются стоечные профили. ПС необходимо сначала вставить в ПН, прикрепленный к полу, а затем – к потолку. Друг от друга стоечные профили располагаются на расстоянии 600 мм, открытой стороной в направлении выполняемого монтажа.

Установка стоечных профилей

1. Перед тем как закреплять стоечные профили, тщательно выверяйте уровнем, чтобы они имели строго вертикальное положение. ПН и ПС крепятся между собой шурупами.

1. Если вы делаете межкомнатную гипсокартонную перегородку, то в ней должен быть дверной проем. Для этого, в заранее размеченном месте устанавливаются стоечные профиля (они будут выполнять функцию боковых ограничителей), а между ними на необходимой высоте, открытой стороной вверх устанавливается направляющий профиль. Параллельно боковым профилям (примерно посередине направляющего профиля) монтируют дополнительный СП-профиль, на который будет приходиться стык гипсокартонных листов.

1. При необходимости конструкция дополняется уже знакомыми нам перемычками, с целью укрепления. Крепятся они на саморезы с пресс-шайбой.

Поэтапная сборка потолочного каркаса

Основные правила при сборке:

1. Постоянно требуется проверять уровень.
2. Обрезка производится при помощи специальных ножниц по металлу.
3. Заблаговременно делается схематический рисунок с расчетами на обычной бумаге.
4. Не стоит забывать, что помимо обрешетки, поверхность будет съедена еще и ГКЛ, поэтому если точка перепада значительна, стоит либо подумать о штукатурке, либо о механическом предварительном выравнивании в виде счистки выступающих бугров и других элементов.
5. Крепеж металлических деталей производится саморезами, дюбели же, вкручивают в базу из бетона, камня, кирпича.

Когда планируются работы по настенной и потолочной облицовке, делать в первую очередь, целесообразно потолок. Как уже было отмечено, металлоконструкции намного надежнее деревянных, поэтому лучше всего использовать именно такую обрешетку.

Для того чтобы сделать качественно каркас под гипсокартон из металлопрофиля, необходимо тщательно подготовить поверхность. Она должна быть максимально очищена от легко осыпающихся элементов, штукатурки, грязи. Также, потолок надо как следует просушить, убедиться в отсутствии сквозных дыр, трещин или заделать их, если таковые имеются.

Затем следует провести все планируемые электромонтажные работы и проверить работоспособность проводки. Если в планах установка встраиваемых светильников, отметить их местоположение, чтобы они не соприкасались с металлом конструкции.

1 этап — Расчеты

Перед тем как крепить направляющие для гипсокартона, производятся расчеты.

Для подсчета материалов на металлокаркас, нужно:

1. Определить периметр помещения, внимательно измерив каждую сторону. Итоговое число, разделить на 3 (метраж стартовой планки) — именно столько профилей стартовых, в итоге будет нужно. Но стоит взять 1–2 про запас.
2. Чтобы рассчитать число продольных профилей, нужно ширину комнаты разделить на ширину пролета — 0,6 м. 1 деталь из рассчитанных, как правило, останется про запас.
3. Поперечные — длина комнаты делится на шаг пролета — 0,6 м. Таким образом, создается ячеистая обрешетка под гипсокартон.
4. Прямые подвесы считаются с учетом того, что они фиксируют продольные профили через каждые 0,6 м.
5. Количество крабов зависит от числа стыков продольных и поперечных полос при изготовлении обрешетки.

Можете воспользоваться этим калькулятором. Вводите последовательно размеры всех стен которые необходимо обшить, результаты затем сложите.

2 этап — Монтаж стартовых профилей

Теперь нужно разобраться, как крепить профиль под гипсокартон ПНП, то есть, потолочный, направляющий профиль.

Для этого нужно:

• Измерить длину всех стен по периметру, а также высоту углов и непосредственно, центра помещения.
• Затем нужно отметить самую выступающую точку перепада — расстояние от нее до пола и есть максимально возможное, чтобы осуществлять монтаж профиля для гипсокартона. Ее можно опустить и чуть ниже, если планируется припуск слишком высокого потолка либо подпотолочное пространство не позволяет установку выбранного светильника или вентиляционных каналов.
• При помощи нивелира и карандаша, на стене разметить точную линию, по которой будет производиться монтаж профиля под гипсокартон направляющего типа.
• По размеченной линии нужно выставить направляющие пазами на внешнюю сторону, с размером крепежного хода, примерно в 40–50 см. Если длины профилей мало, их можно нарастить с фиксацией 3 см нахлеста.

3 этап — Установка продольнолежащих профилей

По заранее сделанным отметкам, через каждые 60 сантиметров, монтируются на дюбели либо саморезы, подвесы.

В пазы стартовых профилей вставляют стоечные продольные. Проверяется уровень при помощи натянутой нити. Края подвесов нужно согнуть и к ним прикрепить продольные профили на саморезы.

Стеновое крепление гипсокартона

Стеновой гипсокартон имеет толщину 12,5 мм. В процессе эксплуатации стена подвергается различным нагрузкам, что может провоцировать деформацию металла. От Предположительных нагрузок напрямую зависит толщина металла профиля, а также его количество

Это важно учитывать, проводя расчеты и выбирая материала для сооружения гипсокартонных стен

Если нагрузки на каркас будут небольшими, то возможно применение профиля с толщиной стенок 0,4 мм. В другом случае лучше обезопасить себя, купив более надежный усиленный профиль толщиной 0,6 мм.

При монтаже каркаса, подвигающегося большим нагрузкам, рекомендуется уменьшить шаг расположения стоечного профиля до 0,4 – 0,5 метров. Для легких каркасов допускается устанавливать элементы на расстоянии 0,6 метров. При расчете количества профилей обязательно принимаются соответствующие значения.

Расчет направляющего профиля для стен

Начинают расчет профилей для каркаса под гипсокартон с определения количества направляющих элементов (ПН или UW-профилей). Монтаж такого вида строительного материала осуществляется к поверхностям пола и потолка. Они должны располагаться

максимально точно по вертикальности, относительно друг друга. В последствие, в паз профилей будет устанавливаться стоечный профиль. Отклонения приведут к «заваливанию» стены на или от себя.

Расчет направляющего профиля несложен. Необходимо отмерить длину стены и результат умножить на два. Если каркас монтируется на нескольких стенах, соответственно замер делается для каждой из них.

Дополнительно направляющий профиль может потребоваться, если на стене присутствует оконный проем. В таком случае, нужно к расчетному значению добавить длину окна, умноженную также на два (установка снизу и сверху проема).

Расчет стоечного профиля для стен

Этот расчет более сложен. Чтобы избежать покупки лишнего материала и избежать дефицита его при строительстве наиболее правильно создать масштабированный рисунок стены на чистом листе бумаги. Далее в том же масштабе расчертить расположение направляющего (CW) профиля в будущем каркасе

Расположение направляющего профиля для стенового крепления может быть следующим:

• по углам;
• через каждые 40-60 см (в зависимости от толщины и несущей способности каркаса);
• над дверным проемом (над перемычкой);
• на и под оконными проемами для усиления жесткости.

Для усиления жесткости конструкции в местах дверного или оконного проемов, допускается делать шаг установки стоечного профиля от 30 до 40 см.

Не забываем за перемычки. Из необходимо делать обязательно, если участок стены большой и для его зашивки требуется больше одного листа гипсокартона, а также для укрепления конструкции в месте торцевого соединения профилей. Перемычки делают из того же CW профиля. Обычно, для одной перемычки требуется запас длины. Расчет осуществляется путем добавления двух толщин профиля к расстоянию между стойками.

По готовому шаблонному рисунку рассчитываем количество целых металлических профилей. Прибавляем 1-2 «на брак».

Примерная схема чертежа каркаса для монтажа ГКЛ выглядит так:

Размещение гипсокартона без каркаса

Такой способ является наиболее простым и дешёвым. Обязательным условием должна стать абсолютно ровная, без изъянов и отделки поверхность деревянных или кирпичных стен, не подвергнутая плесени.Процесс крепления гипсокартона на клей без каркаса

Материалы и инструменты

Для размещения гипсокартона на стены без каркаса потребуется наличие:

• различных шпателей, шпаклевки;
• ГКЛ;
• сухой гипсовой смеси;
• лобзика, ножа, резинового молотка, строительного уровня, лески, правила.

Последовательность работы

1. Предполагаемую плоскость очищают от старых обоев и пыли , обрабатывают грунтовкой. При необходимости на кирпичные или деревянные стены наносят тонкий слой шпаклёвки.
2. Заранее выполняют замер стен, вырезают соответствующие части листов ГКЛ. Стыковка элементов при нестандартных потолках происходит с использованием гипсокартонных кусочков.
3. Лист прорезают с лица, а затем.
4. Гипсовую массу размешивают, следуя инструкции на упаковке, и наносят на плоскость ГКЛ точечно.
5. Лист прикладывают к стене, прижимая правилом, по нему ещё нужно постучать резиновым молоточком.
6. От пола оставляют расстояние 5 мм, до потолка – не более 10 мм, а также между гипсокартонными листами должны быть швы 5-7 мм. Образовавшиеся зазоры прикрывают плинтусами или шпаклюют.
7. Существует ещё один приём фиксации ГКЛ без каркаса – при помощи саморезов и монтажной пены.

Выбирать способ размещения гипсокартона на требуемую поверхность, необходимо учитывать её состояния, финансовые возможности владельцев, а также квалификацию мастера.

Обшивка металлической обрешетки – в один или два слоя?

В большинстве случаев применяется обшивка созданной стеновой обрешетки толщиной в один ГКЛ. Это вполне оправдано, если в качестве финишной облицовки предполагается керамическая плитка или другой подобный материал, придающий стене дополнительную прочность. Когда же на стене обои, покраска или тонкий слой декоративной штукатурки, вполне вероятно случайное механическое повреждение гипсокартонной обшивки, что чревато переделкой всей стены, включая демонтаж ГКЛ. Если в помещении предполагается активность (спортзал, биллиардная), лучше обшить каркас из металлопрофиля в два листа гипсокартона. Проломить двойной слой обшивки очень непросто даже при желании.

Но сначала рассмотрим монтаж одного (или первого) слоя гипсокартона. Монтаж начинается с того угла, от которого рассчитывался шаг несущего профиля. Первый лист обычно ложится без необходимости боковой выкройки, – подгоняется ГКЛ только по высоте. После проведения замеров лишнее отрезается строительным ножом – сначала делается неглубокий прорез лицевого картона, после чего ломается гипсовый сердечник и отрезается тыльная «бумага».

Лист делается на 1-1,5 см короче расстояния от пола до потолка. Перед тем как приставить гипсокартон к каркасу под него подкладывают подставки около 0,5 см, которые извлекаются после прикручивания ГКЛ. Так формируются деформационные зазоры между отделочным материалом и строительными поверхностями. Прикручивается лист с шагом саморезов около 20 см к каждому профилю. Сильно утапливать шляпки шурупов нельзя, равно как и оставлять их выступающими над лицевой поверхностью. Правильно закрученный саморез должен быть утоплен в картон примерно на 1,5 мм. Помогает ускорить процесс закручивания шурупов и регулировать степень погружения их в гипсокартон специальная бита с ограничителем хода.

Остальные листы устанавливаются также, вплотную к предыдущим. Крайний на стене КГЛ выкраивается сбоку согласно расстоянию до смежной стены. Для прикручивания первого слоя гипсокартонных листов используются саморезы длиной 25 мм. Если же предполагается второй слой гипсокартона, понадобятся более длинные шурупы (45 мм). В установке ГКЛ вторым слоем нет ничего сложного – все делается точно так, только листы смещаются на один профиль, чтобы не совпадали швы.

Металлический профиль

Если принято решение самостоятельно изготовить каркас из металлического профиля под гипсокартон, нужно знать особенности монтажа, а также какие приготовить материалы и инструменты.Готовый смонтированный металлический каркас Этот способ предполагает большие затраты, однако, хорошо выравнивает стены и обеспечивает отличную звукоизоляцию, а также в промерзающем помещении может создать добавочную воздушную подушку.

Материалы и инструменты

Чтобы выполнить основание из металлопрофиля для обшивки гипсокартоном, потребуются такие материалы плюс наличие набора инструментов:Необходимые материалы для сборки каркаса

• части профиля;
• перфоратор, шуруповёрта;
• ножницы по металлу;
• отвес, линейка, мел, леска;
• крепёжные элементы.

Каркас

Последовательность работы такова:Чертеж с размерами для монтажа каркаса на потолок

1. Первоначально выполняются измерения и разметка той плоскости, где будет располагаться каркас. С этой целью на потолке закрепляют два отвеса.
2. Натягивают леску в трёх направлениях: наверх, вниз и в центр. Сверху начинают установку каркаса. На стене, параллельно уже натянутой леске, размещается ещё одна. При помощи линейки лески соединяются, таким образом, осуществляются метки.
3. Это проделывают на других стенах, выполняется чертёж периметра основания.
4. К верхней части потолка и к полу фиксируется направляющий профиль, затем боковой – на левую и правую часть стены.
5. Несущие части с интервалом в 40 см помещаются в направляющий профиль, затем прикрепляются на отвесы к стене с шагом 80 см.
6. Элементы металлического профиля крепят к потолку и полу с помощью шурупов и дюбелей. Обязательно выполняется проверка строительным уровнем.

Смотрите в видео подробный процесс монтажа каркаса под гипсокартон.

Крепление гипсокартона

Когда изготовление конструкции завершено, происходит обшивка каркаса гипсокартоном. Для утепления жилища внутри основы размещают минвату или другой утеплитель.Процесс закладки утеплителя в металлический каркас Процесс облицовки стен гипсокартоном по металлическому каркасу происходит при помощи саморезов. Их утапливают в материал примерно на 2 мм. Затем, шпаклюют швы, после высыхания они зачищаются наждачной бумагой. Изделие готово для дальнейшей отделки.Процесс прикручивания гипсокартона
