Виды каркасов для лестниц: 2 основных типа

Какая древесина подойдет для обшивки каркаса

Чтобы сконструировать металлокаркас для лестницы, необходим расчет, а чтобы выполнить обшивку, – правильный выбор древесины. Ключевые факторы здесь – сорт и влажность. Чаще для облицовки маршей на металлокаркасе используют дуб, ясень, бук и хвойные породы.
Древесина дуба очень прочная и имеет широкую цветовую гамму. С течением времени она слегка темнеет.

Название материала	Величина водопоглощения, %	Термостойкость, 0С
Керамогранит	0,05	300
Камень	3	270
Резина	1	100
Керамика	18	250

Превосходными эстетическими характеристиками обладает древесина экзотических пород, таких как венге, мербау и тик. На фото можно отметить их глубокие, насыщенные оттенки.

Не менее важна для длительной эксплуатации конструкции на металлокаркасе оптимальная влажность обшивки. Этот показатель составляет 12%. Стоит учесть, что у свежесрубленных деревьев данное значение почти в три раза выше. Поэтому прежде чем приступать к обшивке металлического каркаса, древесину необходимо просушить.

Элементы лестницы

Лестница на второй этаж требует основательного подхода к выбору конструкции, для этого желательно знать, из каких элементов она состоит. Рассмотрим на примере поворотной лестницы с забежными ступенями.

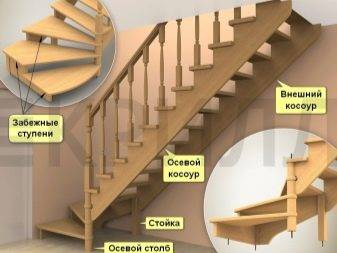

Опираясь на рисунок, выделим ключевые элементы лестницы:

• Несущая часть – в приведенном примере это косоур, далее мы рассмотрим все возможные варианты несущих конструкций. Обязательно нужно следить за углом наклона несущей части, иначе может получиться слишком крутая лестница.
• Опорные столбы – это элементы, на которых держится поворотная часть лестницы. Главным опорным столбом является балясина, вокруг которой осуществляется поворот всей конструкции.
• Перила и ограждения – данные элементы конструкции обеспечивают безопасность передвижения по лестницы. Важным требованием является монтаж балясин, они должны размещаться не ближе, чем в 15 см друг от друга, особенно если лестницей пользуются маленькие дети.
• Ступени – размер и форма ступеней определяется в зависимости от типа лестницы.
• Лестничная площадка – используется в аналогичных конструкциях без забежных ступеней.

Теория

Термины

Строительная терминология довольно специфична в целом. Лестницы – не исключение. Давайте начнем с пополнения словарного запаса.

Косоур – наклонная балка, на которую ступени укладываются сверху. В случае, если каркас изготавливается из стали, типичные решения для косоуров – швеллер, профильная труба и двутавр.

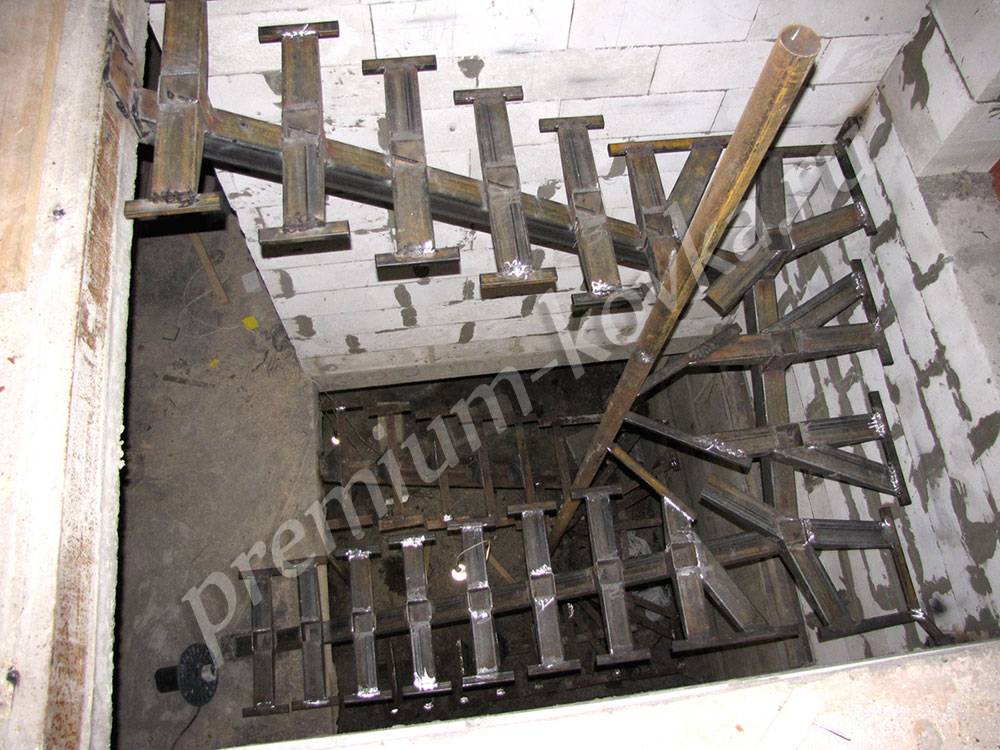

Так называемый ломаный косоур из профильной трубы. Чтобы конструкция выглядела аккуратно, все торцы труб глушатся.

• Тетива – та же наклонная балка, отличающаяся иным способом крепления ступеней. Они вставляются в пазы или гнезда.
• Маршем называют непрерывный ряд ступеней. С точки зрения удобства марши стараются ограничивать десятью ступенями. При большей протяженности лестницы она разбивается на два и более маршей с небольшими горизонтальными площадками между ними.
• Средняя линия марша – условная линия, проходящая строго посередине прямой лестницы. Для криволинейных лестниц она проводится в 40-50 от края пролетов; для винтовых –  вдоль оси опоры по центру.
• Подступенок – вертикальный элемент ступени. С точки зрения удобства и безопасности оптимальна его высота в 15-18 сантиметров. Допустимый диапазон высоты ступени – 12 – 20 см.
• Проступь – соответственно, горизонтальная площадка ступени. Оптимальная ее ширина для жилых помещений закреплена в СНиП и равна 30 сантиметрам. На чердаках и в подвалах допустимо уменьшение ширины проступи до 26 см.

Забежные ступени между двумя прямыми маршами.

Балясины – вертикальные стойки перил (как правило, несущие не только функциональные, но и декоративные функции). Максимальный шаг между ними – 15 сантиметров – призван предотвратить случайное падение с лестницы.

В домах, где есть маленькие дети, рекомендуется ставить не менее двух балясин на ступеньку: в этом случае ребенок не сможет просунуть между ними голову. Как вариант, балясины с большим шагом могут соединяться частыми горизонтальными перемычками.

• Больцевые лестницы лишены несущего каркаса. Как правило, одна сторона каждой ступени крепится к стене, вторая связана с нижней и верхней ступенькой коротким стальным элементом – больцем.
• Консольная конструкция выглядит еще более изящно и неожиданно. Одна сторона каждой ступени заделывается в капитальную стену, вторая свободно висит в воздухе.  Разумеется, такая схема крепления означает высокие требования и к материалу стены, и к качеству фиксации ступеней, и к прочности их материала.

Если вы страдаете страхом высоты, это решение не для вас.

• Закрытый каркас, как следует из названия, полностью скрывается под ступенями и обшивкой. Типичное решение для такой схемы – пара косоуров из швеллера и каркасы ступеней, сваренные из 20- или 25-миллиметрового уголка.
• Открытый каркас из эстетических соображений обычно варится из профильной трубы (причем часто в виде своеобразной лесенки из коротких чередующихся вертикальных и горизонтальных участков). Бока каркаса остаются открытыми; подступенки тоже отсутствуют. При этом открытые металлические каркасы лестницы на второй этаж часто варятся лишь с одним косоуром, по центру ступеней.
• Распашной называется лестница с тремя маршами, разделенными площадкой. Один широкий марш ведет к ней; два узких расходятся направо и налево. Парадные лестницы этого типа более чем красивы, но , как несложно догадаться, занимают большую площадь.

Это решение явно не подходит для небольших помещений.

Общие моменты

Типичное решение для лестницы на второй этаж на металлическом каркасе – два марша с забежными ступенями между ними. В этом случае ощутимо экономится место в комнате: занят только угол; кроме того, пространство под маршами вполне может использоваться.

Если протяженность лестницы более трех ступеней, перила обязательны. Их высота в общем случае – 90 сантиметров. Минимальная комфортная ширина ступени – 80 см.

Для наружных лестниц обязателен железобетонный фундамент. В противном случае есть риск благодаря просадке грунта в точке опоры добиться отрыва марша в верхней точке крепления: усилие на излом даже под весом одного человека станет огромным.

Оптимальный угол наклона – 38 – 45 градусов.

Для чердачной лестницы компактность важнее удобства.

Выкладывать кафелем железобетонные ступеньки на улице – плохая идея. Поверхность не должна быть скользкой даже после дождя или в снегопад.

Положение уголка в элементах каркаса ступеней зависит от их материала.

Открытый и закрытый каркас. В чем разница?

Прежде всего, лестницы на металлокаркасе делятся на закрытые и открытые варианты.

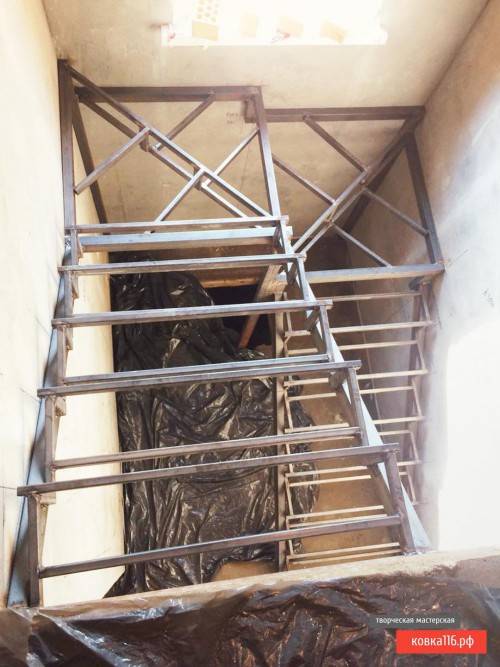

каркас лестницы открытого типа

каркас лестницы закрытого типа

Закрытый каркас лестницы в дальнейшем предполагает полную зашивку деревом. Соответственно, никакие металлические элементы видны не будут. При таком варианте сварочные швы можно не зачищать, что может существенно удешевить изготовление каркаса

Единственное, на чем стоит заострить внимание – это прочность металла

Открытый каркас лестницы, в отличие от закрытого, предполагает, что сам каркас будет на виду и дополнительно будут установлены только ступени и ограждения. И тут, конечно же, стоит заранее продумать дизайн каркаса и его роль в общем интерьере помещения. Изготовление такого вида каркаса требует намного больше как финансовых затрат, так и времени на его подготовку. Все швы должны быть зачищены, а сам металл обработан антикоррозийными средствами и окрашен. Очевидно, качественнее будут материалы по обработке металла, тем эстетичнее будет выглядеть лестница.

Далее каркасы можно разделить виды металлокаркасов лестниц по углу поворота марша. Бываю следующие основные виды каркасов:

• прямой марш
• с поворотом на 90 градусов (г-образный каркас)
• с поворотом на 180 градусов (п-образный каркас)
• винтовая лестница

Прямой каркас

Каркас поворотом на 90 градусов

Каркас с поворотом на 180 градусов

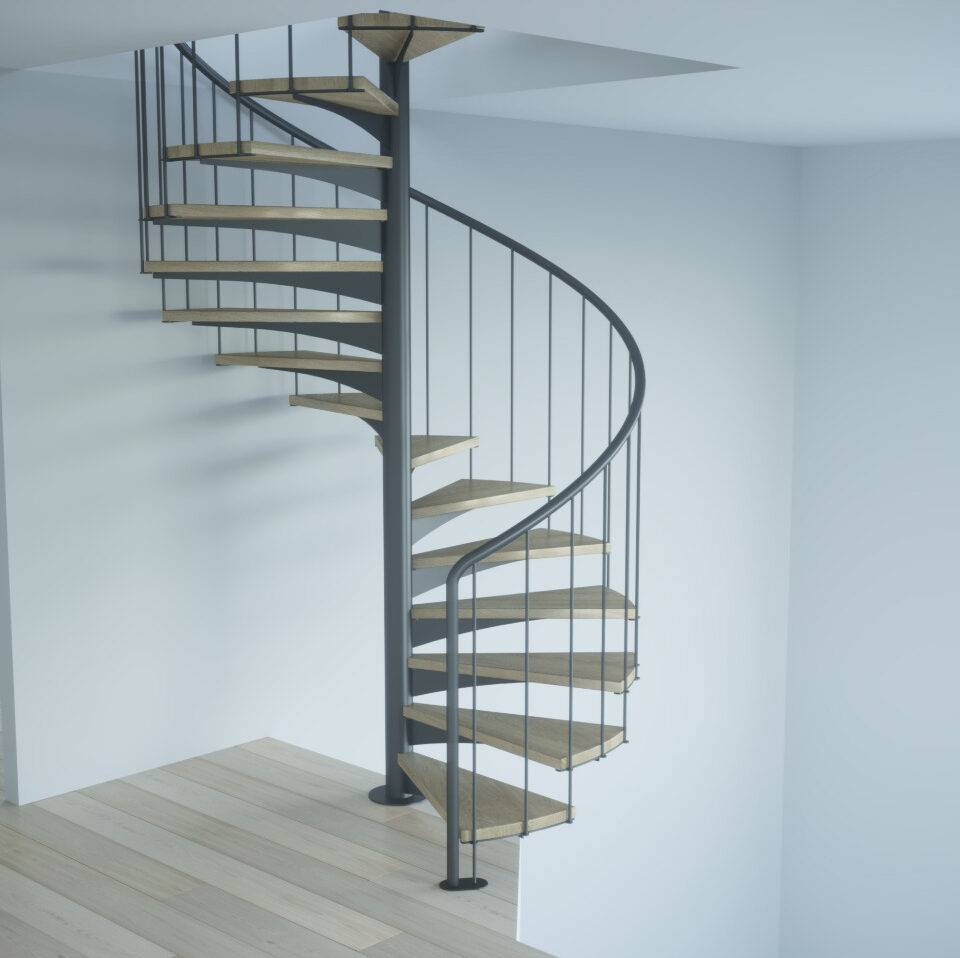

Винтовая лестница

Но, конечно, угол поворота лестничного марша может быть совершенно любой и зависит это уже от дизайна самой лестницы и помещения.

Ну и как не сложно догадаться, чем сложнее каркас и больше угол поворота, тем более дорогой он будет в производстве и более трудоемкий в монтаже.

Варианты модификации сходней

Сегодня существует множество самых различных декоративных моделей лестниц, изготовленных на основе металлических конструкций, которые гармонично могут вписаться практически в любой интерьер жилого помещения. Несмотря на многообразие выбора, практически все металлические конструкции лестниц собираются как втора (по двум вариантам).

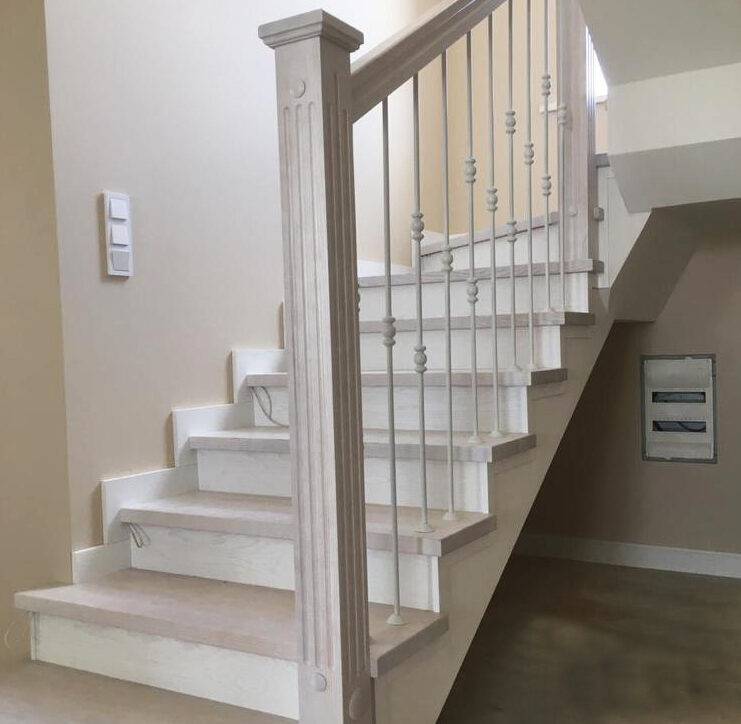

Закрытый вариант

Представляет собой классическую модель лестницы с двумя металлическими косоурами и деревянными ступеньками. Каркас из двух швеллеров или двутавровых балок обеспечивают сходням колоссальную прочность, а деревянные проступи с подступенками — комфорт и красоту лестницы.

Лестничный марш снизу может обшиваться гипсокартонными листами с покраской, имитирующей дерево, либо отделываться щитами из массива дерева. Под самой лестницей можно смонтировать из того же гипсокартона стенку и дополнительно получить помещение под небольшую кладовую.

Ограждения на таких лестницах чаще всего делаются из дерева или из кованых элементов с широкими деревянными перилами. Нередко металлические конструкции украшаются замысловатыми декоративными элементами из пластика, стекла и художественной ковки.

Открытые модели

Это легкие металлические конструкции лестниц без подступенков с полностью просматриваемым каркасом. Открытые лестницы на металлическом каркасе могут монтироваться на одном либо двух косоурах, при этом их конструкция полностью открыта для обозрения. Поэтому при монтажных работах следует проявлять особую аккуратность.

Чтобы вид открытых сходней был презентабельным, для изготовления косоуров целесообразно использовать толстостенные профильные трубы. Данный вид труб, хоть визуально и придает конструкции воздушную легкость, обладает высокой прочностью и надежностью.

Каркас открытых моделей может собираться с помощью болтовых соединений либо электросварки, после которой все швы тщательно зачищаются.

Преимущества металлических каркасов

Лестницы, на изготовление которых используется металл, намного долговечней и надежней деревянных конструкций. Они не реагируют на повышенную влажность, резкие температурные перепады, атмосферные, механические и любые другие воздействия. Даже после длительного эксплуатационного срока они не теряют своих технических свойств.

К основным достоинствам каркасов из металла относится:

1. Простая сборка. Монтаж лестничного каркаса производится из заранее заготовленных металлических деталей. Чаще всего элементы для сходней изготавливаются в заводских условиях или высококвалифицированными специалистами непосредственно на стройплощадке.
2. Универсальность и полная гармония практически с любыми стилями интерьера.
3. Высокая прочность и надежность. Конструкция из металла способна выдерживать большие вертикальные и боковые нагрузки. Может свободно эксплуатироваться больше 50 лет.
4. Устойчивость к коррозии. Стальные косоуры, если их покрыть специальным антикоррозийным покрытием (оптимальный вариант порошковая окраска), на долгие годы сохранят свой безупречный первоначальный вид.
5. Полное отсутствие скрипа. Неприятные скрипящие звуки обычно появляются в стыковочных швах при трении между собой деревянных деталей лестницы. На металлической конструкции таких стыков практически нет, а дерево жестко фиксируется к металлу, что исключает появление скрипа.

Типы современной отделки

Одним из самых эффективных дизайнерских решений по отделке лестниц является сочетание металла с натуральным деревом, которое придает интерьеру определенную солидность и благородство.

Подобная комбинация обладает большим достоинством — металл не имеет свойства прогибаться под большим весом, а массив из дерева обладает высокой прочностью и может служить хорошим материалом для изготовления плит для ступенек. Кроме этого, дерево имеет высокие декоративные свойства, благодаря которым можно сделать лестницу практически центральной фигурой интерьера.

Особенно хорошо будут сочетаться широкие деревянные перила с кованными из металла балясинами. Такая комбинация придаст интерьеру определенный строгий аристократизм.

Устройство опалубки для маршевой лестницы

Для монтажа опалубки под маршевую лестницу необходимо придерживаться следующей инструкции:

1. Для начала нужно определить число ступеней, руководствуясь такими показателями, как вес бетона, высота подъема и свободное место под лестничную конструкцию.
2. Создать боковые поверхности. Они основываются на двух досках шириной 200 мм. На их поверхности с помощью маркера выбирается ширина и высота ступеней.
3. Используя поперечные крепежные элементы, следует закрепить боковые доски.
4. С помощью брусков, досок и фанеры делается основание под будущую лестницу и форма ступенек. Для соединения таких элементов берутся саморезы и профилированный крепеж. Ступени фиксируются с помощью продольной планки через середину. В процессе бетонирования эта планка может создать некоторые проблемы, однако усиленная фиксация позволит получить одинаковые по размеру ступени.
5. С целью укрепления конструкции используются стойки из бруса. Они крепятся посредством поперечных и продольных связей. Их расположение регулируется с помощью уровня или отвеса. Чтобы достичь вертикального положения подпорок арматуры, следует применить проволоку или сварочный аппарат.
6. Заливка начинается с первой нижней ступени с постепенным переходом к верхним элементам. Когда форма будет заполнена бетонной смесью, ее нужно обработать вибратором для удаления образованных пробок воздуха. Покрытие заглаживается с помощью кельмы.
7. Завершив процесс бетонирования, всю конструкцию укрывают полиэтиленовой пленкой для равномерного вставания раствора.
8. Опалубку разрешается демонтировать только после набора прочности бетоном.
9. Демонтировав элементы из дерева, нужно выполнить зачистку бетонных поверхностей шлифовальным кругом.

Существует большое количество проектов опалубки для бетонных лестничных конструкций. Одним из самых популярных вариантов является монолитное крыльцо, которое задействуется при организации входной группы.

Подобный элемент не боится коррозийных процессов и гниения, обладает большим сроком службы и поддается любым способам отделки. Да и изготовить его своими руками достаточно просто. Главное — грамотно составить расчеты и соблюдать пошаговую последовательность действий.

Из чего состоит сооружение

Не все знают, что такое косоур, поскольку не предполагают, что лестница – это особое сооружение, состоящее из нескольких элементов. Нарушение взаимодействия между ними приводит к снижению уровня безопасности.

Опоры играют важную роль при организации пролетов между первым и вторым этажами. Именно их и называют косоурами. Элемент представлен в виде лестничных балок, расположенных на каждом марше, к которым крепятся ступеньки. При виде сбоку на всю конструкцию можно увидеть их торец.

Элемент должен по нормам выдержать вес человека и даже поднимаемых на второй этаж предметов, ни о каких вибрациях и речи быть не может. Если при подъеме ощущается, что косоур дрожит или качается, значит, при его возведении допустили грубейшую ошибку.

Виды металлокаркасных лестниц

Металл при использовании определенного оборудования очень хорошо поддается обработке, и изготовление из него различных по форме конструкций не представляет особого труда. Благодаря этому свойству, из металла возможно изготовить лестничную конструкцию практически любой геометрической формы. Это может быть прямая маршевая лестница на косоурах, поворотная с площадкой, сборная из отдельных модулей или винтовая модель. Каждая из этих конструкций имеет свои особенности и достоинства, но всех их связывает каркас, изготовленный из металла.

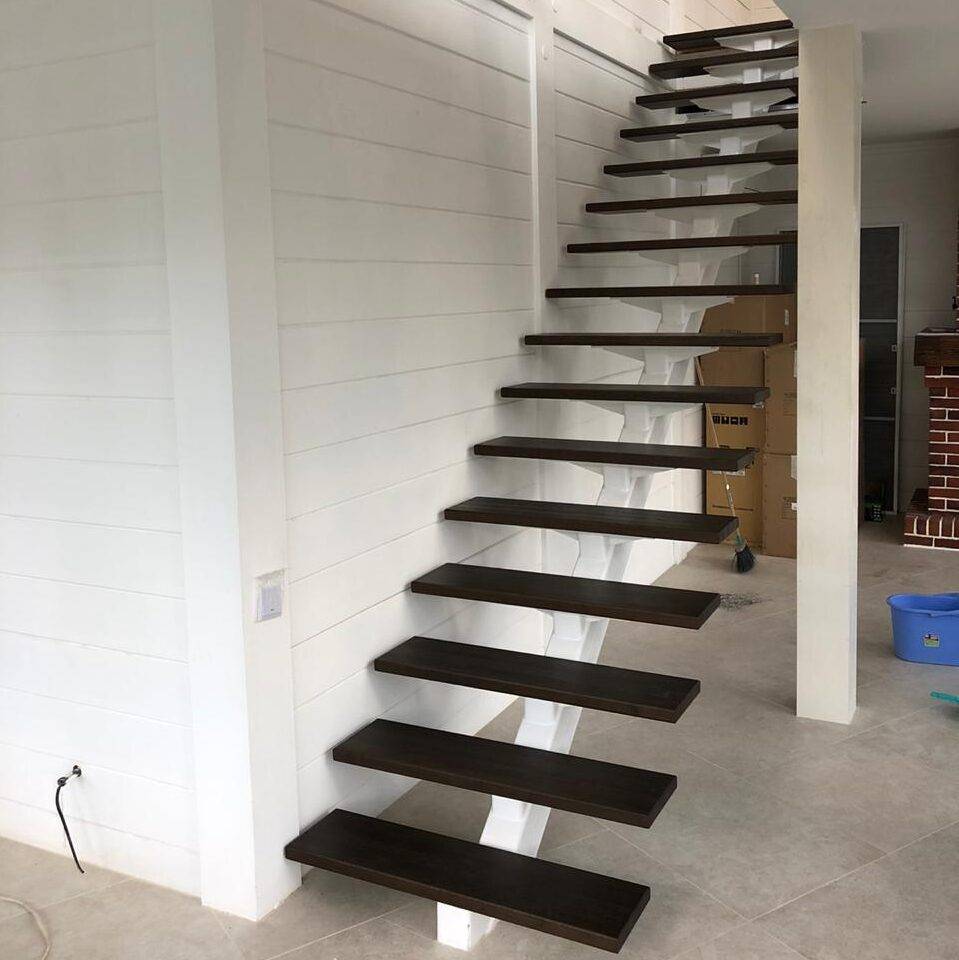

Конструкция на центральном косоуре

Косоур — это несущая, установленная под наклоном металлическая или ж/б балка, которая является основой лестничного марша. Данный элемент обеспечивает лестничной конструкции жесткость, высокую прочность, способность выдерживать высокие статистические, динамические и вибрационные нагрузки.

Чаще всего для изготовления косоура используется двутавровая балка, прокатный швеллер или толстостенная профильная труба прямоугольного сечения.

После монтажа балки сверху при помощи специальных косынок на нее привариваются подставки, которые представляют собой рамки из уголка с просверленными по периметру отверстиями.

Благодаря тому, что в этой конструкции полностью отсутствуют промежуточные опорные стойки, лестница визуально выглядит легким и изящным изделием.

Лестничный марш на двух балках

Лестничные марши, изготовленные на основе двух металлических балок, являются самыми распространенными конструкциями и чаще всего используются в промышленных и административно-бытовых зданиях.

Несущие балки при помощи сварки крепятся верхней частью к специальным металлическим закладным деталям плиты второго этажа. После монтажа и капитальной фиксации на них навариваются подставки для деревянных ступенек. По сути, получается прямой лестничный марш, изготовить который своими силами не представляет сложности.

Намного сложнее будет смонтировать поворотную лестницу с промежуточной площадкой, когда, например, нижний марш разворачивается по отношению к верхнему прямому участку на определенный угол. В этом случае для безопасности передвижения по лестнице придется делать дополнительное крепление косоуров к стене здания или устанавливать опорные стойки под площадку.

Модульные системы

В этой системе лестничной конструкции модуль является основным элементом каркаса металлических сходней. Основа лестницы собирается из отдельных деталей по принципу конструктора: одна ступенька — один модуль.

В верхней части модуля расположено специальное гнездо (сквозное отверстие), а снизу имеется штырь с наружной резьбой.

Штырь вставляется в сквозное отверстие нижнего, предварительно смонтированного модуля, и фиксируется гайкой. Весь монтаж выполняется при помощи гаечного ключа. При этом нижняя деталь крепится к черновому полу, а самая верхняя — к межэтажному перекрытию.

Винтовые устройства

Винтовые лестницы издавна считались лучшим вариантом для подъема на какой-либо верхний уровень в стесненном пространстве. Их конструкция захватывает незначительную территорию площади и обладает довольно высокой прочностью.

Можно выделить три типа основных винтообразных лестниц:

1. Лестницы на тетивах. Такие конструкции изготавливаются из двух несущих элементов в виде широкой стальной полосы. При этом ступени крепятся в середине каркаса между тетивами. Кроме этого, винтовая конструкция может состоять из одной тетивы и центрального опорного столба.
2. Лестницы на косоурах, которые являются основными несущими элементами с уложенными на них ступенями. Косоуры могут быть модульными или изготовленными из прямоугольной профильной трубы. Так же как и на маршевых лестницах, у винтовых конструкций может быть одна или дополнительно вторая балка.
3. Лестница на больцах. Каркас лестницы собирается без каких-либо опорных балок. Ступени с помощью больцев монтируются непосредственно в стены или к расположенному по центру винтовой лестницы опорному столбу.

Для винтовых лестниц существуют определенные правила монтажа, которые рекомендуется четко соблюдать:

1. Середина ступени должна быть шириной около 200 мм.
2. Поворот должен укладываться в оптимальное количество ступенек в пределах 12 штук.
3. Между витками должно быть минимальное расстояние соответствующее среднему человеческому росту, но не превышающее при этом 2 метра.
4. Опорная стойка по диаметру не должна быть меньше 50 мм.

Зарытые и открытые металлические каркасы

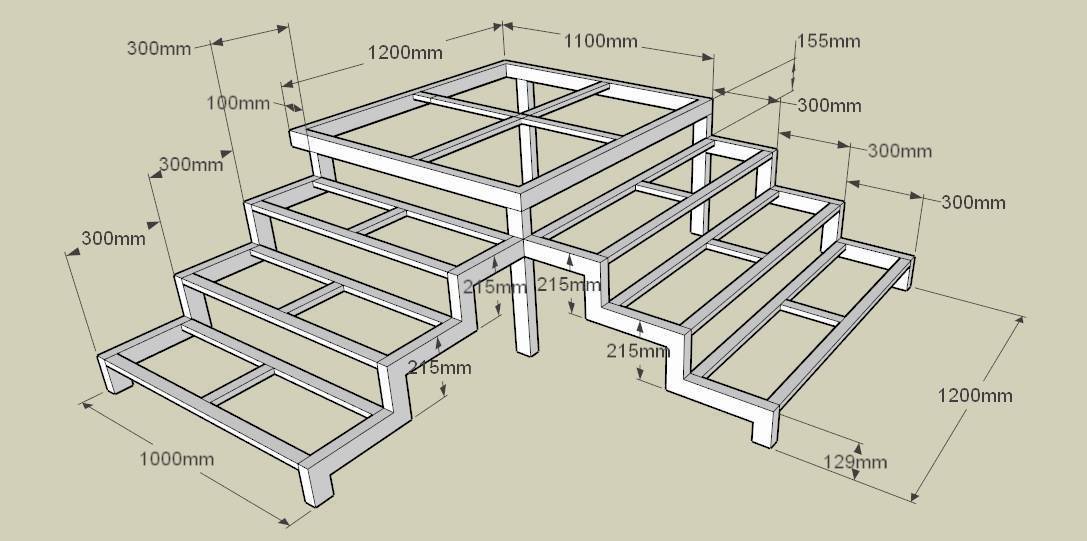

Схема устройства металлической лестницы.

В зависимости от типа конструкции устанавливаемой лестницы используются различные виды металлических каркасов. Лестницы могут быть забежные, дугообразные, винтовые, обычные маршевые, поворотные или спиральные с площадкой, скрытые (облицованные другими материалами) или открытые (образующие единый слаженный ансамбль с прочими элементами). На выбор определенного вида металлического каркаса влияет также функция, которую будет выполнять лестница.

Самые простые в монтаже и менее затратные – это закрытые каркасы. Учитывая, что все их элементы в последующем будут полностью скрыты под декоративными панелями и ступенями, внешний вид каркасов не стоит делать особо эстетичным. Это же обстоятельство влияет на выбор более дешевых швеллеров с уголками. Рассчитать их прочность даже в этом случае обязательно.

Закрытый каркас лестницы – это несущая основа из швеллеров, попарно соединенных в нескольких местах, на которых крепятся уголки-косынки. Последние являются опорой для ступеней и подступенков. Можно заменить уголки листовым металлом. В последующем боковая часть лестницы закрывается панелью из дерева или гипсокартона, что существенно меняет внешний вид лестницы.

Открытые каркасы с двумя косоурами собираются просто и быстро. Кроме того, есть возможность сделать такой каркас своими руками. Выполненный в форме лесенки, он устанавливается прямо во время монтажа. Прикрепляются временные ступени из простых материалов. Каркасы с косоурами изготавливаются из металлического профиля с прямоугольным сечением и покрываются эмалью. Чтобы доделать лестницу, достаточно установить ступеньки и ограждение. Необходимо учитывать, что цены на монтаж такого металлического каркаса лестницы намного выше, чем на закрытый.

Открытые каркасы с одним косоуром представляют собой одну несущую балку, на которую крепятся косынки или ступеньки. Подступенки не устанавливаются. Чтобы избежать прогиба ступеней при больших нагрузках, к лестнице сбоку приваривают дополнительные консоли.
