Устройство картушного пистолета для штукатурки и особенности работы с ним

Применение ковша для штукатурки

Штукатурим стены самостоятельно

Ковши для нанесения штукатурки бывают:

стеновой;
потолочный.

Две эти разновидности ковшей различает специфика устройства держателя: у стенового хоппера ручка выгнута под углом в 45о, а у потолочного – под углом в 90о.

Ковш – это достаточно универсальное приспособление, которое можно использовать со следующими материалами:

бетонная масса;
масса из песка и цемента;
пробковая смесь;
фактурная краска;
жидкие обои.

Именно с помощью хоппера можно добиться максимальной адгезии, а также улучшить качество наносимой штукатурки благодаря силе ударов раствора об обрабатываемую поверхность.

В таблице приведена сравнительная характеристика самых популярных масс для оштукатуривания стен для их выравнивания.

Разновидность материала	Сколько можно использовать массу	Толщина наносимого слоя	Расход материала (кг/м2)
Облегченная смесь	До 3 часов	От 5 до 30мм	10,5-11
Штукатурка на основе гипса	До 45 мин.	От 3 до 100мм	8
Смесь со сверхпластичными свойствами	До 3 часов	От 5 до 30мм	Около 15
Базовая масса	От 2 до 3 часов	От 5 до 30мм	14,5-16

Любой ковш имеет компрессор, который помогает распылять раствор. В основание приспособления установлены форсунки, к которым поступает поток воздуха. Освободиться от раствора ковш может за 5 секунд, благодаря чему за 60 мин. один человек в силах обработать около 60 м2 стен слоем раствора в 1,5-2см.

Статья по теме: Маяки для стяжки пола: наливные маячки для заливки, как выставить для выравнивания, установка и как ставить, правило

Нюансы использования

Пистолет прост в использовании

Но, работая с ним впервые, стоит обратить внимание на рекомендации профессионалов. Первой из них является необходимость использовать маяки. Иначе создать ровную поверхность не получится

Иначе создать ровную поверхность не получится.

Не стоит замешивать слишком много раствора. Особенно это актуально для гипсовых смесей. Если она начнет твердеть, то ее просто придется выбросить. А это ненужный расход сил, времени и денег. Для защиты глаз рекомендуется надеть прозрачный щиток или очки.

Слишком низкое давление в аппарате приводит к разбрызгиванию раствора и прерывистости работы. Слишком высокое – создает консистенцию тумана, которая плохо ложится на стену. Кроме того, может вырваться шланг. Оптимальным расстоянием до стены считается 30 см. Ближе подносить не стоит.

Больше всего споров, даже среди профессионалов, вызывает густота смеси. Одни отдают предпочтение жидким растворам, другие – густым. Хотя наличие форсунок разного диаметра предполагает возможность работы с любыми смесями. Проще начинать осваивать аппарат, используя раствор средней густоты. Он должен быть чуть жиже, чем для ручного нанесения.

Назначение и принцип действия картушного пистолета

Под картушным пистолетом понимают пневматический инструмент, при помощи которого осуществляется нанесение шпаклевки, штукатурки и иных строительных смесей. Пистолет часто применяется профессиональными отделочниками на этапе наложения стартовой штукатурки и во время финишных работ. Производительность механизированного труда намного выше, чем при ручном оштукатуривании поверхностей, поскольку скорость является большей, а трудоемкость — меньшей. В среднем, с помощью пистолета можно в течение дня обработать до 100 квадратных метров площади, выполнив слой толщиной до 1-3 см.

Картушный пистолет идеально подходит для нанесения:

плотных видов краски и иных лакокрасочных материалов с повышенной вязкостью;
декоративных видов штукатурки — мультиколорной, мозаичной, венецианской;
фасадной штукатурки;
жидких обоев и шелковой штукатурки;
жидкой пробки;
мраморных покрытий;
некоторых видов грунтовки.

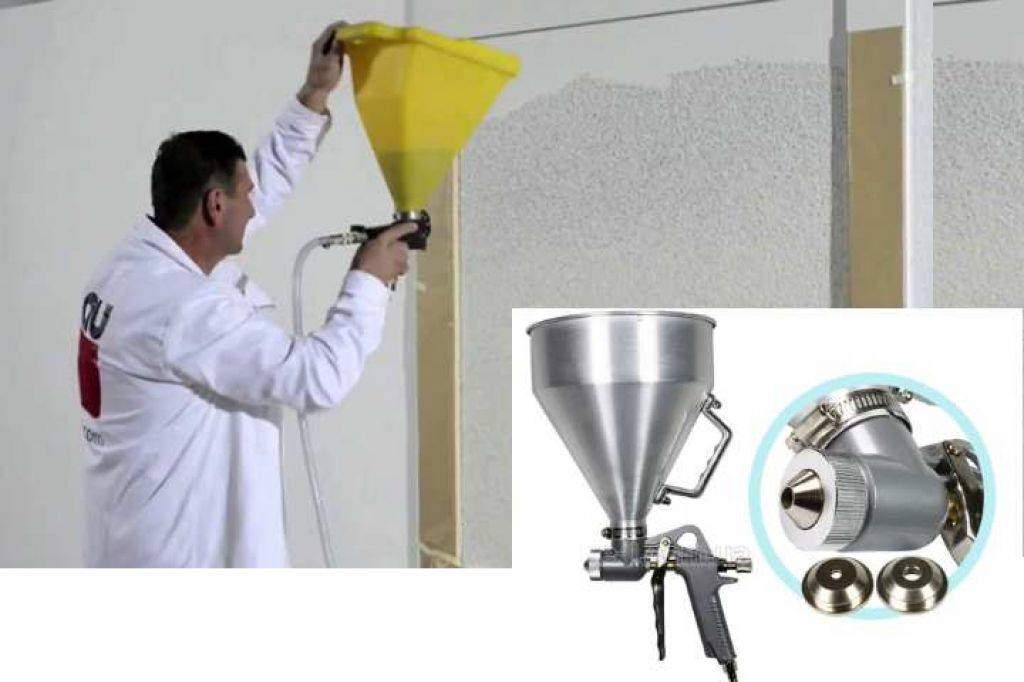

Использование картушного пистолета для напыления декоративной штукатурки

Во время работы картушный пистолет под давлением выбрасывает из сопла готовый строительный раствор. Это становится возможным благодаря подключению компрессора с определенными техническими характеристиками. Основными элементами изделия являются:

стальной ствол;
форсунка;
емкость для раствора объемом от 3 литров;
рукоятка со спусковым механизмом;
сопло с дюзой (всасывающей трубкой);
продувочный шомпол для очищения забивающихся отверстий.

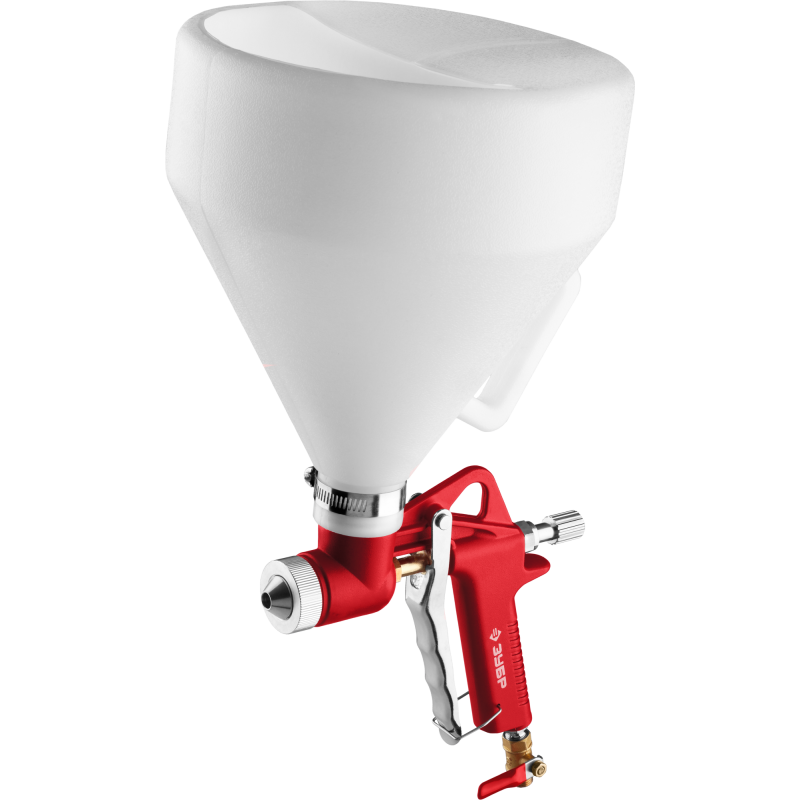

Основные элементы картушного пистолета ЗУБР

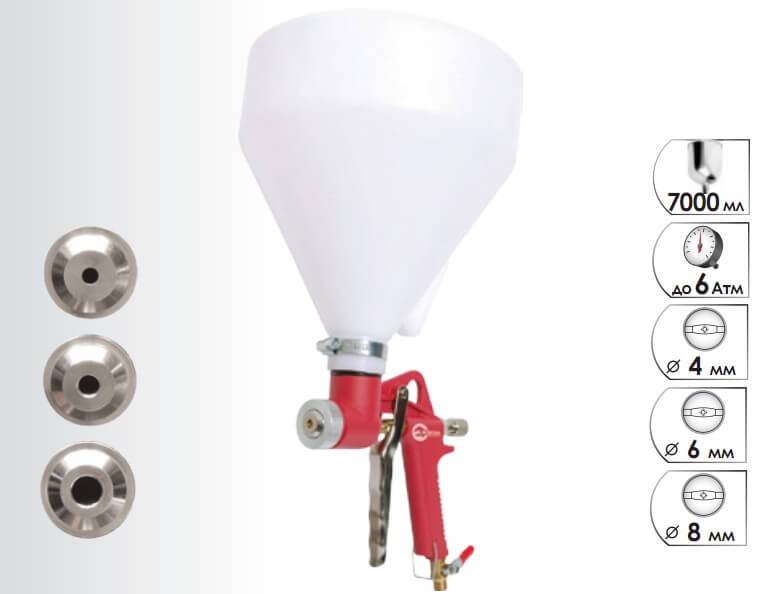

Большинство картушных пистолетов для штукатурки реализуются в комплекте с набором насадок, которые меняют в зависимости от вида и плотности раствора. Густые, тестообразные составы наносят с применением диффузорного сопла с углом раструба 30-45 градусов. Для жидких растворов ставят сопло с углом 15-20 градусов, которое не позволяет раствору стекать с основания.

Хоппер-ковш

Такое устройство считается аналогом картушного пистолета и имеет еще одно название — пневматический ковш. Оно тоже присоединяется к компрессору, но возникающее в его емкости давление будет ниже, так как сжатый воздух отсутствует в дюзе. Хоппер-ковш оснащен ковшеобразной емкостью с несколькими отверстиями снизу, через которые штукатурка наносится на стены или потолок. Большинство ковшей реализуются без компрессора и поддерживают возможность нанесения лишь густого раствора.

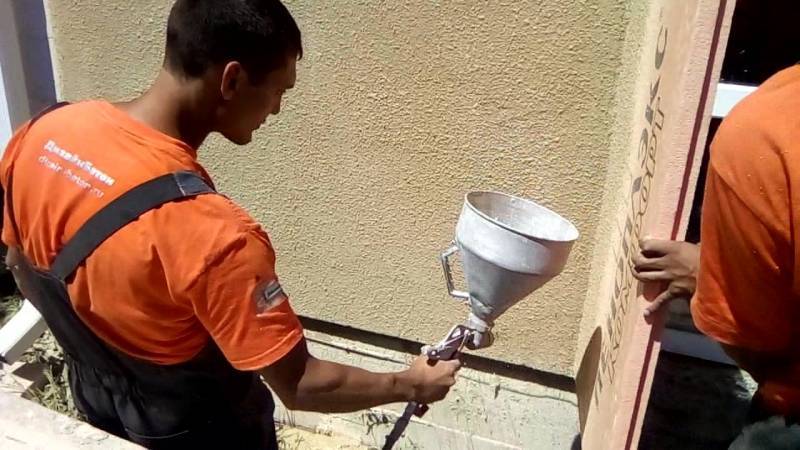

Нанесение штукатурной смеси с помощью хоппер-ковша

Картушный пистолет

Основное отличие пистолета от хоппер-ковша в том, что у последнего раствор поступает в отдельную емкость с несколькими отверстиями. Кроме того, у пистолета площадь разбрызгивания зависит от угла, под которым воздушная масса будет поступать к раствору, а у хоппер-ковша угол не имеет значения.

Преимуществом картушного пистолета является отсутствие потерь рабочей массы, поскольку она распыляется только при движении по соплу. Цена пистолетов намного ниже, чем стоимость хоппер-ковшей. Кроме того, картушные устройства подходят для нанесения текстурных штукатурок и создания рисунков, а хоппер-ковши — нет.

Картушный пистолет для текстурных покрытий

Производители картушных пистолетов

Для профессионалов:

Немецкий производитель пневмооборудования FUBAG предлагает (наряду с краскораспылителями) высокого качества текстурный пистолет DECOR G5000, предназначенный для смесей с крошкой до 5 мм диаметром. В комплект входят сопла 4-6-8 мм. Объём бачка – 4.5 л. Вес изделия 1.4 кг, давление 3.5 бара, расход воздушной смеси в минуту – 149 литров.
Другие, пользующиеся спросом, штукатурные пневмопистолеты производят немецкая компания Bosch, а также швейцарская компания Brigadier и Graco.

Бюджетные варианты производят Зубр, Fit, Matrix. Например, текстурный инструмент германского бренда Матрикс (производитель Китай) модель 57350 имеет ёмкость бачка – 9.5 л, работает с воздухом под давлением 9 бар, максимальным расходом – 170 л/мин.

Картушный пистолет довольно легко освоить, хотя его использование имеет особенности. Применяя этот инструмент для штукатурки, вы сократите время на декоративную штукатурку или нанесение жидких обоев в несколько раз.

Наполнение пистолета шприца

В зависимости от выбранной модели некоторые пистолеты заполняются напрямую, но другие приборы имеют съёмные картриджи, через которые происходит наполнение герметика.

Если раствор готовится в домашних условиях, его осторожно заливают в цилиндр с помощью шпателя. За ручку поршень оттягивают максимально на себя и заполняют ёмкость. Затем цилиндр закрывают и, нажимая на рукоятку, смесь осторожно наносят на поверхность

Затем цилиндр закрывают и, нажимая на рукоятку, смесь осторожно наносят на поверхность. Удобство прибора очевидно

Не нужно постоянно наносить раствор на шпатель. Достаточно наполнить цилиндр и работать до тех пор, пока не нужно будет перезаправить пистолет

Удобство прибора очевидно. Не нужно постоянно наносить раствор на шпатель. Достаточно наполнить цилиндр и работать до тех пор, пока не нужно будет перезаправить пистолет.

Таким образом, с помощью этого устройства, выполняется большой объём работ за короткий срок, используя только несколько заправок.

ВНИМАНИЕ! Когда заполняете пистолет, старайтесь делать это максимально аккуратно, чтобы смесь не разбрызгивалась по всему помещению, а цилиндр плотно закручивайте. Обеспечьте ему герметичность — иначе он будет просачиваться сквозь щели. Тем более, что со шприцем нет необходимости в дополнительной защите стен и потолка от грязи

Прибор работает максимально аккуратно, если владелец следует инструкциям и правилам техники безопасности

Тем более, что со шприцем нет необходимости в дополнительной защите стен и потолка от грязи. Прибор работает максимально аккуратно, если владелец следует инструкциям и правилам техники безопасности.

Технология применения штукатурных ковшей

Методика применения инструмента напоминает технологию работы с краскопультом. Вначале к ковшу подключают компрессор с помощью резинового шланга. После этого приступают к оштукатуриванию, при условии, что поверхность уже была тщательно подготовлена.

Предварительный этап

С основания заранее убирают мусор, грязь, пыль и жировые пятна. Через 20 см от углов стен устанавливают маяки, которые располагают на равных расстояниях. Профили выравнивают вертикально, проверяют правильность их положения уровнем. На больших основаниях дополнительно ставят промежуточные маяки.

Оштукатуривание

Готовят раствор из цемента и песка (например, в соотношении 1:3) или разводят готовую строительную смесь. Перемешивают ее миксером до однородности и отсутствия комков. Готовая масса не должна быть слишком жидкой, лучше, если по консистенции она напоминает кашу.

В емкость накладывают раствор, подключают прибор и начинают наносить смесь. Необходимо работать, пока вся порция состава не закончится. Может случиться, что одна рука сильно устанет от движений, тогда нужно немного отдохнуть или начать действовать второй рукой.

Когда раствор станет вылезать за пределы профилей, его излишки убирают, маяки переводят выше. Если на стене остались ямки, их заполняют кельмой (вручную). После высыхания массы приступают к ее затиранию и чистовой обработке.

Очистка пневмоковша от штукатурки

После завершения работ со штукатурной смесью нужно без промедления очистить ковш от ее остатков. Засохшие комки удалять довольно трудно. Если раствор застыл, стоит сбрызнуть инструмент водой или погрузить емкость в теплую воду

Сопло также важно очистить сразу, ведь при его засорении ковш может сломаться сразу после повторного включения

Подготовительные работы

Перед нанесением шпаклевки нужно подготовить основание. Если стена была оштукатурина недавно, то серьезных работ не потребуется. Если стена крошится, трескается и от нее отваливаются куски надо очистить и укрепить покрытие.

Пятна копоти, жира и плесени очищают, с металлических поверхностей необходимо удалить ржавчину. Со стены смыть пыль, трещины и вмятины замазать.

Когда все дефекты со стены удалены, можно переходить к грунтованию поверхности. Выбор грунтов зависит от материала основания и состава шпаклевки.

Если основание состоит из старой рыхлой штукатурки, то мпотребуется укрепляющий грунт глубокого проникновения. Эти составы пропитывают поверхность и застывают внутри. В результате такой обработки штукатурное покрытие становится прочнее. Для удаления пыли используют универсальные составы.

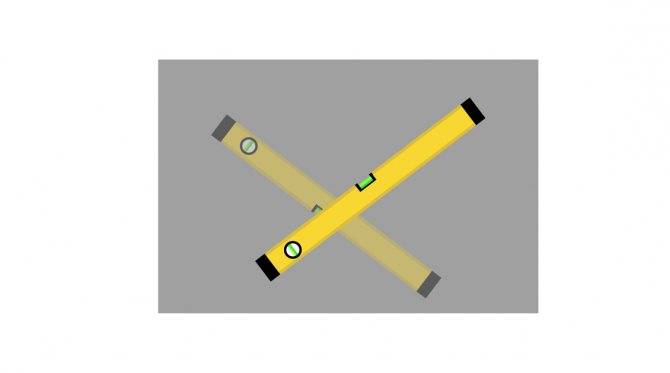

С помощью уровня можно выявить неровности на стене. Для этого измерительный прибор прикладывают в разных направлениях.

Процесс распыления штукатурки

Как было сказано в первом абзаце статьи, нанесение штукатурки с краскопульта гораздо эффективнее ручного способа. Данный инструмент экономит силы и время, но имеет свои правила эксплуатации, которые следует соблюдать, если хотите получить слой образцового качества.

Первым и самым важным этапом, от которого будет зависеть ровность созданной вами поверхности, является установка маячков. Делать это необходимо строго по уровню.
Как известно, штукатурка сохнет в течении 20-30 минут, и если не успеть нанести её за это время, позже она будет непригодна. Готовить большую партию раствора, следует только при работе хоппер-ковшом с высокой производительностью. Скорость работы картушного пистолета как минимум в 3 раза меньше, и для этого инструмента не стоит замешивать большие объемы.
Расстояние от сопла инструмента до обрабатываемой поверхности регулируется индивидуально по ходу работ. Средний показать для каартушного пистолета составляет 30 см, а для хоппер-ковша – 6 см. Главное следить, чтобы при распылении, материал не отлетал брызгами от стены.
Когда раствор нанесен, необходимо придать ему ровную форму. Для этой задачи используется строительное правило.
По завершению работ или при перерыве, настоятельно рекомендуется сразу промыть инструмент, чтобы при повторном использовании не тратить кучу времени на отскабливание засохшего материала. Хоппер-ковш достаточно погрузить в емкость с водой и подать в него напор воздуха для продувки. Процесс промывки текстурника идентичен, но вместо погружения инструмента в емкость, вода заливается в бачок и так же распрыскивается под давлением.

<tx><ttl> статья из рубрики </ttl></tx><txt>Сохраните эту страницу в своей соц. сети и вернитесь к ней в удобное время.</txt>ДОБАВИТЬ КОММЕНТАРИЙ<ttl> Другие статьи про краскопульт </ttl>Краскопульт для грунтовки и шпаклевки. Выбор подходящего инструмента Подготовка поверхности с дальнейшим нанесением на неё шпаклевки, может быть весьма времязатратным занятием. Мы расскажем, как в разы ускорить процесс грунтовки и шпаклевки, и какой пульверизатор для этого выбрать. Ручной краскопульт для побелки известью (мелом) Удобное устройство для облегчения и ускорения процесс побелки, без потери качества нанесенного слоя. Какой краскопульт для побелки выбрать, как замешать хороший раствор и правильно его распылить. Расскажем и покажем, в статье. Безвоздушный краскопульт: плюсы и минусы инструмента Безвоздушный принцип распыления красителя с помощью краскопульта с каждой модификацией устройства расширяет область применения. Существует ряд нюансов, которые учитывают при решении использовать этот инструмент на производстве или в быту.

Как сделать своими руками, чертежи

Для того, чтобы сделать такой инструмент самостоятельно, используют продувочный пистолет. На его рабочую часть ставят гайку размеров 3/4 дюйма. Затем располагают металлическую шайбу с тем расчётом, чтобы она помещалась внутрь гайки. С наружной стороны на продувочный пистолет надвигают тройник с резьбой. Он упирается в шайбу. На тройник накручивают гайку, которая прижимает шайбу.

К ответвлению тройника вверх присоединяют резервуар с раствором. На нём должна быть соответствующая резьба и гайка, с помощью которой фиксируется соединение. К внешней части тройника подкручивают подходящий фиттинг.

Виды штукатурных лопат

Потолочный вариант

В зависимости от назначения есть два вида пневмоковшиков:

Стеновой. Предназначен для оштукатуривания стен и углов (выглядит как на фото выше). Иногда имеет на бункере дополнительную ручку для удобства.
Потолочный. Разработан для нанесения штукатурки на потолок и припотолочные зоны. Специально для этого изменен угол наклона бункера относительно рукояти, а также сопел в бункере. Удлиненная рукоятка позволяет выше поднять хоппер ковш без использования стремянок и опор. Все это позволяет комфортно работать в вертикальном положении, не опасаясь выпадения смеси из бункера.

Уход за картушным пистолетом

Завершив работу, сливают остаток штукатурной смеси из бачка.
Стравливают из шланга воздух, после чего отсоединяют инструмент от шланга.
Ослабив хомут, отсоединяют бачок от дюзы.
Дюзу и бачок промывают водой, в которую можно добавить спецсредства.
Для очистки сопла его выворачивают из гнезда.
На курок привода наносят несколько капелек масла.
Проверяют целостность прокладок. Если нужно, их обязательно заменяют.
Высушив детали, инструмент не собирают и хранят разобранным в сухом месте, защитив от пыли.

Бачок и пистолет промывают и высушивают после каждого применения.

Нельзя использовать пневматический инструмент во взрывоопасном месте.

Принцип действия

В процессе работы агрегатом выбрасывается из сопла под определенным углом декоративный раствор. В состав картушного пистолета для штукатурки входят:

Короткий ствол из стали. Форсунки и комплект насадок, от формы которых и зависят орнаменты, образуемые на стенах. Конусообразная воронка — емкость для раствора (для полноценной работы ее объем должен быть не меньше чем 3 литра). Рукоятка со спусковым механизмом, которая приводит в действие штукатурный пистолет. Корпус, элементом которого является круглая всасывающая трубка — дюза, на тыльной стороне располагается резьба, позволяющая присоединиться к шлангу с высоким давлением. Полый продувочный шомпол, дающий возможность очищать забивающиеся отверстия.

Набор сопел определяет плотность штукатурного раствора. Если используются густые составы (к примеру, гипсовые), диффузорное сопло пистолета для штукатурки выполняют под углом раструба 30—45 градусов для увеличения площади разбрызгивания раствора и возрастания производительности. Для жидких растворов (применяются нечасто) угол не превышает 15—20 градусов, за счет чего сохраняется скорость работы и раствор не течет по обрабатываемым поверхностям.

Согласно отзывам пользователей, пистолет для нанесения штукатурки будет малоэффективным при использовании его для ускорения нанесения обычной смеси (либо при выравнивании стен). Для густого раствора понадобится много воздуха и давления, создаваемого компрессором, в противном случае смесь начинает быстро расползаться, а внутренняя часть конуса заполняется ее остатками. Довольно высокая первоначальная плотность раствора требует очень мощного компрессора (номинальное давление 6—8 ат, расход — от 1000 л/мин).

Декоративная штукатурка ложится тонким слоем, используется метод разбрызгивания. Соответственно, значения расхода и давления сжатого воздуха будут меньше.

Хоппер-ковш либо штукатурный пистолет

Пистолет для нанесения штукатурки можно было бы отнести к пневматическому инструменту, если бы не его конкурент — хоппер-ковш. Разница между устройствами следующая:

В ковше раствор поступает в отдельную емкость, связь с линией подачи воздуха отсутствует.
Площадь разбрызгивания зависит не от угла расширения угла, а от угла, под которым воздушные массы поступают к емкости с раствором.
Для работы хоппера потребуется меньшее давление, так как нет гидравлических потерь при перемещении сжатого воздуха в трубке.

Несомненное преимущество картушного пистолета — почти нет потерь рабочей смеси, она будет направляться и разбрызгиваться сугубо за движением сопла. Стоимость оснастки небольшая, им без проблем можно наносить любые текстурные штукатурки, что практически нельзя сделать с помощью хоппера-ковша.

Количество орнаментов существенно возрастет после покупки дополнительного набора сопел для пистолета. Это несложная задача, так как диаметры присоединений унифицированы.

Как работают с картушными пистолетами

Качество механизированного нанесения декоративной штукатурки на стены зависит от навыков мастера. Почти во всех случаях штукатурный пистолет сработает хорошо, если придерживаться таких параметров:

Требуемое для разбрызгивания давление воздуха 200—250 л/мин.
Толщина слоя укладки смеси 10—12 мм.
Избыточное давление компрессора 3,5—4 ат.
Расстояние между торцом устройства и стеной выставляют в зависимости от плотности смеси: для гипсовых текстур придется подсунуть сопло практически к самой стене, а для более редких смесей выдержать расстояние в 200—250 мм.
Чтобы улучшить качество и внешний вид покрытий, рекомендуется пользоваться агрегатом в два приема, давая два слоя с меньшей толщиной: во время второго прохода можно устранить недостатки, дождавшись полного схватывания раствора.

Работа потребует от оператора значительных физических усилий, поэтому не рекомендуется поддавать одновременной обработке слишком большие площади. Специалисты советуют работать с площадями 1,5—2 м. Учитывая вероятные потери, для обработки такой поверхности понадобится около 25 кг штукатурного раствора (не заполняйте полностью верхнюю воронку).

В процессе работы следует обратить внимание и на то, что штукатурка может разбрызгиваться вне пределов стен или фасада, поэтому необходимо выдать работнику респиратор и защитный шлем. Может понадобиться и защита с ударопрочного акрила. Ее нужно обязательно использовать, работая с мелкой каменной крошкой, чтобы ее частицы не смогли попасть человеку в глаза

Ее нужно обязательно использовать, работая с мелкой каменной крошкой, чтобы ее частицы не смогли попасть человеку в глаза.

Назначение и принцип действия картушного пистолета

Под картушным пистолетом понимают пневматический инструмент, при помощи которого осуществляется нанесение шпаклевки, штукатурки и иных строительных смесей. Пистолет часто применяется профессиональными отделочниками на этапе наложения стартовой штукатурки и во время финишных работ. Производительность механизированного труда намного выше, чем при ручном оштукатуривании поверхностей, поскольку скорость является большей, а трудоемкость — меньшей. В среднем, с помощью пистолета можно в течение дня обработать до 100 квадратных метров площади, выполнив слой толщиной до 1-3 см.

Картушный пистолет идеально подходит для нанесения:

плотных видов краски и иных лакокрасочных материалов с повышенной вязкостью;
декоративных видов штукатурки — мультиколорной, мозаичной, венецианской;
фасадной штукатурки;
жидких обоев и шелковой штукатурки;
жидкой пробки;
мраморных покрытий;
некоторых видов грунтовки.

Во время работы картушный пистолет под давлением выбрасывает из сопла готовый строительный раствор. Это становится возможным благодаря подключению компрессора с определенными техническими характеристиками. Основными элементами изделия являются:

стальной ствол;
форсунка;
емкость для раствора объемом от 3 литров;
рукоятка со спусковым механизмом;
сопло с дюзой (всасывающей трубкой);
продувочный шомпол для очищения забивающихся отверстий.

Большинство картушных пистолетов для штукатурки реализуются в комплекте с набором насадок, которые меняют в зависимости от вида и плотности раствора. Густые, тестообразные составы наносят с применением диффузорного сопла с углом раструба 30-45 градусов. Для жидких растворов ставят сопло с углом 15-20 градусов, которое не позволяет раствору стекать с основания.
