Коаксиальный дымоход: 4 преимущества

Особенности монтажа коаксиальных дымоходов своими руками пошагово

Для самостоятельной установки дымохода внутренней разновидности требуется выполнить пошагово следующую инструкцию:

1. Проверить соответствие размеров патрубка котла и выбранной трубы дымохода.
2. Подготовить отверстие для вывода трубопровода наружу. Диаметр необходимо сделать чуть шире диаметра трубопровода.
3. Присоединить к патрубку выводящий элемент дымохода.
4. Зафиксировать соединение с использованием хомутов и болтами.
5. Собрать дымоотводную систему, устанавливая поочередно элементы на свои места и закрепляя хомутами.
6. Закрыть крепления накладками, чтобы сохранить эстетичный вид конструкции.
7. Вывести трубу дымохода на улицу.
8. Загерметизировать стыки.
9. Надеть на трубу кожух, чтобы повысить уровень безопасности возникновения неконтролируемого возгорания.

После окончания процесса установки требуется проверить герметичность стыков и закрыть их специальным фартуком.

Рекомендации по установке

Установка коаксиального дымохода — процедура, с которой может справить жилец частного или многоквартирного дома. Для этого требуется иметь навыки и знания в соответствующей области. При их полном отсутствии рекомендуется обратиться за помощью к специалистам по монтажу таких конструкций. Это поможет избежать лишних расходов, проблем с различными службами, которые могут возникнуть из-за ошибок, допущенных во время установки. Также последствия ошибок могут всплыть только во время интенсивного использования. Это может привести не только к проблемам с Санэпидемнадзором, но и к несчастным случаям.

Требования к установке дымохода

Коаксиальный дымоход важно подобрать в строгом соответствии с маркой газового котла, желателен их одновременный монтаж. Для обеспечения безопасности конструкции нормативными документами (СНиП 41-01-2003) установлены следующие требования:

• В многоквартирных домах вывод труб возможен только на уровне выше крыши здания (от 1,5 м). В частных домах возможна установка горизонтального дымохода при расстоянии до стены противоположного здания не менее 2-3 м. Высота отверстия для трубы относительно котла в обоих случаях должна быть более 1,5 метров.
• Если в комнате есть окна и двери, то вывод для трубы должен располагаться в полуметре от них (в метре, если окно над газовым котлом).
• В составе конструкции не рекомендуется использовать больше двух коаксиальных колен.
• Стыки труб не должны располагаться в толщине стены, для соединения участков воздуховодной системы разрешено использовать только специальные хомуты.

Каждый человек хочет, чтобы в его жилище всегда было тепло, комфортно и уютно. Городские жители, проживающие в многоквартирном доме, обеспечены теплом за счет центрального отопления. Владельцам же частных домов нужно позаботиться об их обогреве самостоятельно. В последнее время собственники зачастую предпочитают использовать с этой целью различные типы котлов. Разумеется, их работа невозможна без обеспечения дымоотведения. Одним из современных устройств, успешно выполняющих эту задачу, является коаксиальный дымоход.

Коллективный коаксиальный дымоход может быть только вертикальным

Попробуем ответить на вопрос, что такое коаксиальный дымоход. Само по себе понятие «коаксиальный» применяется, когда говорят о двух устройствах, установленных одно в другое. Исходя из этого, определяем, что коаксиальный дымоход выгладит как конструкция, в которой две трубы разные по диаметру, располагаются одна внутри второй.

Между собой они прочно скреплены. Принцип работы коаксиального дымохода следующий. По трубе меньшего диаметра отводятся продукты сгорания, а по камере между ней и большей трубой внутрь котла поступает воздух, используемый для осуществления горения. Соприкосновению деталей коаксиальной трубы препятствуют специальные перемычки. С помощью такого устройства, коаксиальная труба способствует решению одновременно двух задач: выведению наружу отработанных продуктов, оставшихся от горения и подаче внутрь котла свежего кислорода. В устройствах напольного или настенного типа, как правило, используется соотношение диаметров внутренней и наружной труб как 60:100, в конденсационных агрегатах применяется совсем другое соотношение диаметра коаксиального дымохода – 80:125.

Коаксиальный дымоход – это экологичное решение по отведению дыма для владельцев газовых котлов. Высокий КПД подобного типа устройств приводит к практически полному сжиганию топлива, и, следовательно, не загрязняет окружающую среду. Кроме того, при использовании такой конструкции, нет необходимости в обеспечении постоянного притока кислорода в помещении, что является необходимым условием при использовании других типов дымоходов. Также происходит значительное сокращение теплопотери за счет прогревания поступающего воздуха при прохождении через коаксиальную трубу. Увеличивается пожаробезопасность, т.к. продукты сгорания выводятся по внутренней трубе и охлаждаются поступающим воздухом. Все процессы происходят без контакта с воздухом в помещении, и поэтому не оказывают вредного влияния на организм человека. Существует большой ассортимент таких устройств, позволяющий подобрать комплект коаксиального дымохода, необходимый для работы систем, различающихся по своей мощности.

Какой дымоход выбрать для настенного газового котла?

Коаксиальный дымоход для настенного газового котла лучше выбирать той же фирмы, что и агрегат. Например, производители котлов Buderus, Viessmann, Baxi изготавливают отопительные устройства с нестандартными размерами патрубков.

Коаксиальный дымоход Baxi производят из нержавейки и прочного полимера. В комплект входят: труба длиной около 1 м, колено с изгибом в 90°C, ветрозащитную насадку и декоративные кольца.

Стоимость коаксиального дымохода Navien корейского производителя ниже, чем у европейских аналогов. При этом он не уступает им по качеству. Эта компания производит дымоотводящие системы не только для настенных, но и для напольных агрегатов мощностью до 70 кВт.

Благодаря небольшой цене и простоте установки популярностью пользуются системы компании Viessmann с диаметром 60/100. Такие коаксиальные дымоходы устанавливают на настенные котлы Vitodens.

Если конструкция Вашего котла позволяет установить любой дымоход, то выбор сводится только к материалу трубы. Она может быть выполнена из пластика, стали или алюминия. В нашей стране большинство отдает предпочтение пластиковым или стальным дымоходам.

Пластиковые системы дымоотведения

Пластиковые дымоходы делают из термоустойчивого материала, который способен выдержать температуру нагрева до 210°C. Плюсами такой системы дымоотведения считаются: малый вес, дешевизна и легкий монтаж. К минусам относят сравнительно небольшой срок службы и возможность использования только при низкотемпературных режимах газоотведения.

Коаксиальные трубы из нержавеющей стали

Дымоход из нержавейки способен выдержать нагрев до 540 °С. В продаже можно найти трубы двух типов:

1. Неутепленные трубы из нержавеющей стали, внутренняя из которых – кислотоустойчива. Однако для обеспечения ее нормальной работы и снижения объемов конденсата, дымоход нужно будет утеплить.
2. Утепленные трубы – их чаще используют при монтаже вертикального коллективного дымохода. Такую систему рассчитывают в проектных организациях и встраивают в стену еще на этапе строительства. Утепленная труба имеет лучшие аэродинамические показатели.

Расстояние от газовой трубы до коаксиального дымохода снип

Правильная и безопасная работа газового котла с закрытой камерой возможна при соблюдении 2-х обязательных условий: обеспечение постоянного притока свежего воздуха для поддержания пламени и организация безопасного отвода продуктов горения. Именно коаксиальный дымоход для газового котла способен решить эти две важнейшие задачи одновременно. Это простая и надёжная система дымоудаления, позволяющая эксплуатировать газовый котёл закрытого типа максимально эффективно. Известно, что монтаж любой системы дымоудаления должен осуществляться согласно определённым нормативам — для этого разработаны требования к системам дымоудаления. Соответственно, существуют и свои правила установки коаксиального дымохода (СНиП).

Какие же требования к установке дымохода предъявляются при коаксиальном дымоудалении? Какие существуют правила установки коаксиального дымохода для газового котла? Поговорим об этом более подробно.

1. Газовые котлы закрытого типа сегодня с успехом применяются как в загородном домостроении, так и для поквартирного отопления в многоэтажных зданиях. Известно, что монтаж коаксиального дымохода для газового котла можно производить как горизонтально, так и вертикально.Правила установки коаксиального дымохода регулируются СНиП 41-01-2003, которые ранее допускали использование горизонтальных дымоходов и в многоквартирных домах. Однако, в 2012 году в свет вышел свод правил СП 60.13330.2012 «Отопление, вентиляция и кондиционирование воздуха. Актуализированная редакция СНиП 41-01-2003». Согласно данному документу, устройство дымоотводов в жилых многоквартирных зданиях через наружные стены не допускается. Соответственно, на данный момент горизонтальный коаксиальный дымоход может применяться только частных домах, а в квартирах многоэтажных строений возможно только вертикальное дымоудаление через крышу. Это первый важный момент, касаемый СНиП коаксиального дымохода.

2. Необходимо знать и твёрдо помнить и ещё один важный момент:несоблюдение общих требований нормативной документации в процессе монтажа системы дымоудаления может привести к тому, что газовая служба попросту не выдаст разрешение на эксплуатацию котла.В целом можно выделить наиболее важные общие требования к установке коаксиального дымохода горизонтально (нормы установки):

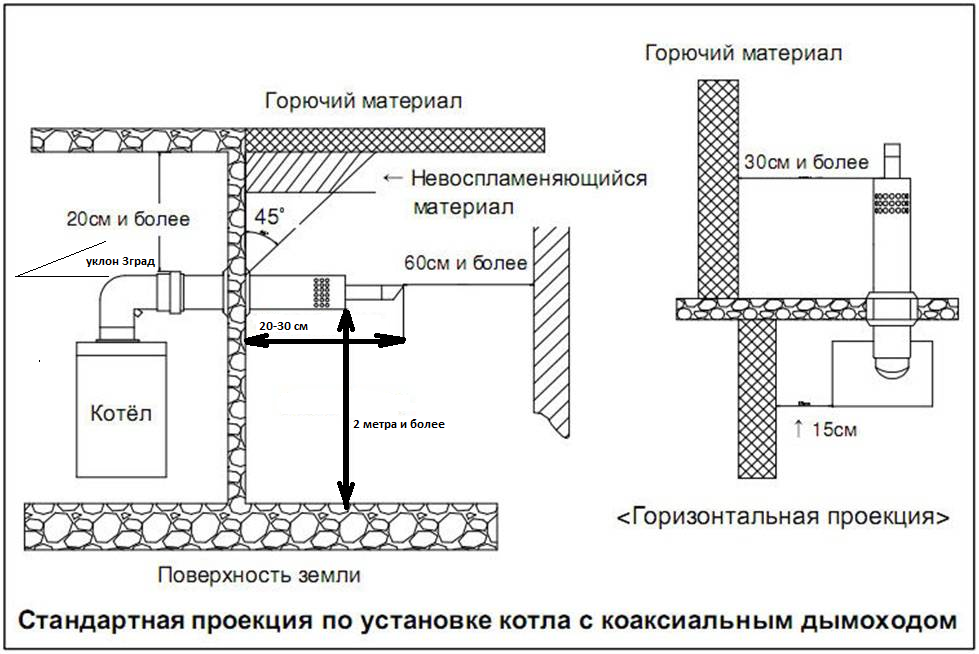

— От земли до коаксиальной трубы расстояние должно составлять не менее 2,0 метров;— Труба коаксиального дымохода должна выводиться не менее, чем в полуметре от окон и дверей (и по вертикали, и по горизонтали);— Необходимо обеспечить свободное пространство перед коаксиальной трубой —не менее 1, 5 метров (не должно быть внешних препятствий в виде заборов, стен, столбов и т.д.)— Если в системе дымоотведения не используется конденсатоотводчик, то коаксиальная труба монтируется с уклоном к земле (в пределах 3-12°);— Трубу коаксиального дымохода можно выводить только на улицу!— В конструкции оптимально использовать не более 2-х коаксиальных колен;— Не менее 20 см должно быть между газовыми трубами и элементами дымохода;

Подводя итог данной статьи, можно сделать вывод:система отвода газов при работе настенного газового котла с закрытой камерой сгорания — довольно сложная конструкция, которая требует определённых знаний ещё на стадии проектирования и выбора продукции. Поэтому, даже ещё до того, каккупить коаксиальный дымоход, самым правильным решением будет помощь квалифицированных специалистов, которые помогут подобрать подходящий вариант с учётом всех нюансов.Мы также выяснили, что в обязательном порядке необходимо соблюдать и все требования к монтажу коаксиальных дымоходов. Соответственно, помощь профессионалов — единственное правильное решение в такой ситуации.Помните, что дымоотведение должно быть прежде всего безопасным!Именно правильная установка дымохода обеспечит Ваше спокойствие и будет гарантией надёжной и долговечной работы отопительного оборудования.

Компания УТДК из Санкт-Петербурга занимается производством и продажей современных систем дымоудаления для настенных газовых котлов всех марок.Мы готовы ответить на все интересующие Вас вопросы и помочь с выбором и установкой коаксиального дымохода!Наш адрес: 195027, г. Санкт-Петербург, Складская ул, дом № 6, корпус Б.Контактные телефоны: 8 (800) 302-35-63 — Бесплатно по РФ 8 (812) 467-35-63 — Розничный отдел 8 (812) 389-66-42 — Оптовый отдел

Пошаговая инструкция по сооружению дымоотводящей системы

Варианты расположения дымохода для газового котлаКак установить сэндвич дымоход

Порядок обустройства дымохода будет рассмотрен на примере сооружения сэндвич-системы из труб. Это самое оптимальное и универсальное решение. Существует 2 метода сборки подобной конструкции: в доме и за его пределами. Изучите оба варианта и выберите подходящий.

Вне здания

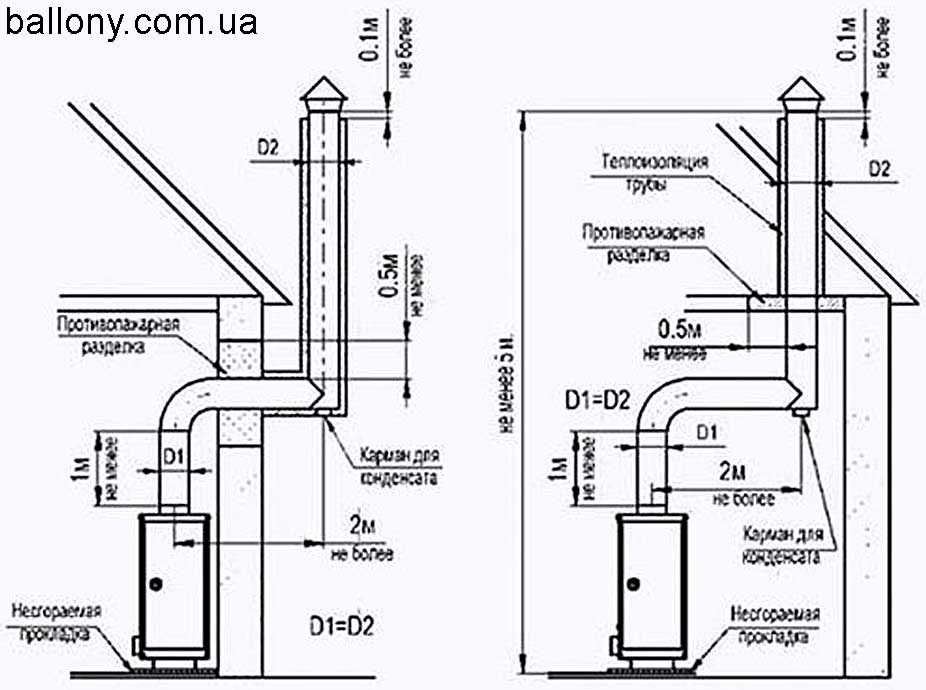

Схема установки газового дымоходаРасположение дымохода для газового котла

Первый шаг. Подключаем к патрубку отопительного агрегата проходной элемент, предназначенный для прокладывания через стену.

Элементы для подключения газового котла к дымоходуПодключение газового котла к дымоходу

Второй шаг. Наносим на поверхность стены разметку в соответствии с размерами проходного элемента и вырезаем проем.

Проем в стене

Третий шаг. Выводим дымоотводящую трубу из помещения.

Вывод трубы через проем

Четвертый шаг. Выполняем тщательную изоляцию отверстия и проходящей сквозь него трубы.

Как самим сделать накладные пластины

Пятый шаг. Прикрепляем к трубе тройник с ревизией, затем ставим заглушку

Сэндвич тройникЗаглушка для ревизииПодключение тройника с ревизиейПодключение тройника с ревизией (кронштейн и хомут)

Шестой шаг. Наращиваем дымоход, присоединяя новые звенья до достижения требуемой длины. Набрав запланированную высоту, устанавливаем на трубу наконечник конусной формы. Он защитит систему от осадков и ветра. Для крепления трубы к стене строения используем кронштейны. Шаг размещения фиксирующих элементов не должен быть меньше 200 см.

Сборка дымохода газового котла

Седьмой шаг. Усиливаем все стыки конструкции с помощью хомутов. Стягиваем их проволокой либо болтами.

Восьмой шаг. Окрашиваем дымоход специальным термостойким лакокрасочным составом. Он обеспечит должную защиту материала от ржавчины.

Внутри дома

Внутри дома

Начинаем с подготовки:

• намечаем в перекрытиях и крыше отверстия для трубы;
• сверив метки с габаритами патрубка, делаем проем для дымохода.

Далее занимаемся непосредственно монтажом дымохода.

Первый шаг. Подключаем переходной адаптер к патрубку агрегата.

Второй шаг. Устанавливаем тройник и ревизию.

Третий шаг. Начинаем наращивать дымоход.

Монтаж и установка дымохода своими руками

При необходимости выполняем работу с применением т.н. колен. В местах пересечения трубой перекрытий применяем специальный защитный патрубок.

Стыковка

Четвертый шаг. Надеваем на дымоход лист нержавеющей стали. Заранее в листе вырезаем отверстие, несколько превышающее диаметр трубы. Такой лист должен находиться с обеих сторон каждого перекрытия.

Схема обустройства отверстия в перекрытииПотолочно-проходное устройствоУстройство короба потолочно-проходного устройстваУстройство дна короба потолочно-проходного устройстваУстановка потолочно-проходного устройстваВыход трубы дымохода через потолочно-проходное устройство

Пятый шаг. Усиливаем стыки конструкции с помощью хомутов.

Шестой шаг. При необходимости прикрепляем трубу к чердачным балкам. Для этого используем кронштейны (через каждые 400 см) и стенные хомуты (через каждые 200 см).

Крепление дымохода кронштейномКровельный элемент 20/45 градусов диаметр 300 мм (сэндвич)Кровельный проходникМонтаж и установка дымохода своими рукамиГрибок дефлектор

Седьмой шаг. Монтируем на выход дымохода наконечник (дефлектор) в форме конуса.

Схема сборки вытяжки для газового котлаЭлементы дымохода

Изоляция дымоотводящей конструкции

Изоляция дымоотводящей конструкции

В точках соприкосновения элементов дымоотводящей трубы с легко воспламеняемыми материалами надо обустроить надежную теплоизоляцию. Для ее обеспечения покройте проходной патрубок базальтовой ватой с фольгированным слоем. Крепление утеплителя выполняйте с помощью огнестойкой мастики. Дополнительно укладывайте минеральную вату по периметру каждого проема в перегородках и перекрытиях.

В завершение монтажных мероприятий обязательно убедитесь в герметичности каждого шва системы. Для этого достаточно нанести на швы простой мыльный раствор. Появление мыльных пузырей свидетельствует о нарушении герметичности системы. Исправьте все обнаруженные неполадки в кратчайшие сроки.

Схема подключения котлаКотел газовый напольный

Удачной работы!

Преимущества коаксиальных дымоходов

Системы вывода дыма и подачи воздуха через двойную трубу имеют несколько преимуществ перед обычными отводами продуктов горения.

1. Значительная экономия тепла за счет подачи кислорода извне. Проветривание с поступлением холодного воздуха не нужно.
2. Высокая эффективность работы котла. Воздух, поступающий с улицы, нагревается от горячего дыма, и уже теплым попадает в зону горения.
3. Простота теплоизоляции при монтаже, поскольку наружная поверхность коаксиальной системы всегда холодная.
4. Компактность, особенно в горизонтальной конструкции. Это свободное место в доме.
5. Безопасность за счет горения в закрытой камере и продукты распада и угарный газ не могут попасть в жилое помещение.
6. Экологичность, поскольку в атмосферу не выбрасываются неразложившиеся частицы.

https://www.youtube.com/watch?v=m4s2TVqV980 Video can’t be loaded: Что такое коаксиальный дымоход? Дымоходы STOUT (https://www.youtube.com/watch?v=m4s2TVqV980)

Функционирование теплогенератора невозможно без постоянного притока кислорода и отвода продуктов горения. Коаксиальный дымоход позволяет решить эту проблему для генераторов с закрытой камерой сгорания, например, газовых котлов. При этом монтаж дополнительных систем вентиляции не требуется, а КПД устройства для нагревания увеличивается.

Принципы функционирования

Коаксиальная труба по конструкции состоит из двух труб разного диаметра – одна из них вставлена в другую и закреплена перемычками, чтобы стенки не соприкасались. Оси обеих труб должны совпадать.

Двойная труба позволяет обеспечить одновременно приток воздуха с улицы в топку (по внешнему кольцеобразному проходу) и вывод дымовых газов (по центральному каналу). В результате котел с закрытой камерой сгорания функционирует, не забирая воздух и не сжигая кислород в помещении. Это позволяет устанавливать агрегаты с закрытой камерой сгорания не только в специально оборудованной котельной, но и в других помещениях дома в рамках требований СНиП.

В процессе работы газового котла, горячие дымовые газы перемещаются по внутренней трубе наружу, при этом отдавая свое тепло воздуху, движущемуся во встречном направлении по просвету между внутренней и внешней трубой. Благодаря тому, что в камеру сгорания поступает подогретый, а не холодный воздух, увеличивается КПД котла, поскольку ему не требуется расходовать тепловую энергию на нагрев поступающего воздуха.

Принцип работы

За счет того, что по внешнему контуру коаксиального дымохода движется воздух с улицы, внешняя труба устройства не перегревается, а это обеспечивает пожаробезопасность и упрощает монтаж узлов прохождения трубы через стену, перекрытия, кровлю. Также стоит отметить компактность коаксиального дымохода и привлекательный внешний вид, более простой монтаж по сравнению с традиционным вариантом

Особенно это важно, если котел планируется поставить в уже построенном здании, в котором наличие дымоходной трубы не было предусмотрено

Как работает коаксиальный дымоход

Работа такого дымохода основывается на принципе противотока. Отводимые из котла продукты горения выводятся наружу по внутренней трубе. Нагрев ее может достигать 150 Cº.

По промежутку между стенками внешней и внутренней трубы с улицы в котел поступает свежий воздух, который одновременно выполняет роль теплоизолятора горячей внутренней трубы, что обеспечивает минимальный нагрев внешней трубы дымохода.

Принцип работы коаксиального дымохода

 Преимущества использования

Система коаксиального дымохода обладает следующими преимуществами:

• Выход коаксиального дымохода может выводится через стену без нарушения герметичности крыши.
• Не требуется дополнительное проветривание помещений.
• Благодаря малому нагреву внешней трубы коаксиальные системы дымоотвода могут монтироваться в деревянных домах без создания противопожарной рассечки, если этого не требуют представители пожарной инспекции на местах.
• Простота подбора дымоходов нужного диаметра благодаря типовым размерам, которые используют производители водогрейного оборудования.
• Установка подобного дымоотвода не требует специальных разрешительных документов.
• Быстрый монтаж благодаря использованию специальных соединительных элементов (фланцы, хомуты, адаптеры, декоративные накладки).
• Есть альтернатива при выборе материалов для труб, нержавеющая сталь или пластик.
• Презентабельный внешний вид.
• Устойчивость элементов дымохода (включая соединительные) к высоким температурам.

Конструкция коаксиального дымохода

Из-за явных плюсов коаксиальных конструкций выбирая обычный или коаксиальный дымоход люди в основном ориентируются на конструктивные особенности котла, так как данные дымоходы могут применяться только с котлами, обладающими закрытой камерой сгорания (конденсационные модели).

Конструкции котлов и вывод дымовой трубы

Конструктивно газовый котёл представляет собой устройство, состоящее из газовой горелки, к которой через форсунки поступает газ, и теплообменника, который нагревается за счёт энергии, получаемой во время сгорания газа. Газовая горелка располагается в топочной камере. Движение тепла происходит при помощи циркулярного насоса.

Помимо этого, современные типы газовых котлов оснащаются различными модулями самодиагностики и автоматики, позволяющими использовать оборудование в автономном режиме

При выборе дымохода обращайте внимание на тип камеры сгорания котла. Именно от её конструкции будет зависеть способ забора воздуха, необходимого для сгорания газа, а вследствие этого и оптимальный тип дымохода

Для разных типов камеры сгорания подходят разные типы дымоходов

Для разных типов камеры сгорания подходят разные типы дымоходов

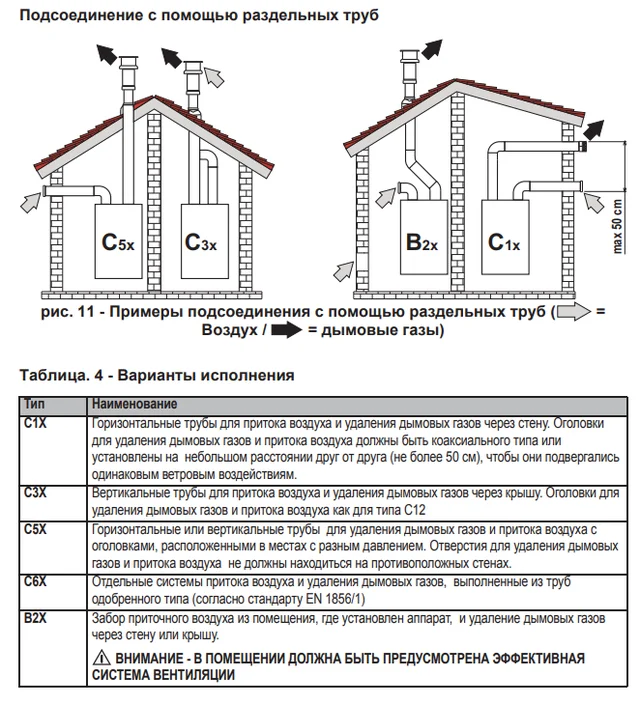

Камера сгорания у газовых котлов бывает двух типов:

• открытая — обеспечивает естественную тягу. Забор воздуха происходит из помещения, в котором установлено отопительное оборудование. Отвод продуктов горения осуществляется посредством естественной тяги при помощи дымовой трубы с выходом через кровлю;
• закрытая — обеспечивает принудительную тягу. Забор воздуха для горения топлива происходит с улицы. В редких случаях воздух может забираться из специального помещения, оборудованного приточной вентиляцией. Для одновременного отвода топочных газов и забора свежего воздуха используется дымоход коаксиального типа, который выводится наружу через ближайшую несущую стену.

Зная тип топочной камеры, можно без особого труда подобрать или изготовить подходящий по конструкции дымоход. В первом случае, когда котёл оборудован открытой камерой сгорания, используется обычный тонкостенный или утеплённый дымоход.

Для котлов с закрытой камерой сгорания используется коаксиальный дымоход, который представляет собой конструкцию, состоящую из труб разного диаметра. Труба с меньшим сечением закрепляется внутри трубы большего диаметра посредством специальных стоек. По внутреннему каналу происходит отвод углекислого газа и других продуктов горения, а через промежуток между внешней и внутренней трубой свежий воздух поступает в закрытую топочную камеру.

Способы устройства дымовых труб

По способу устройства дымовые трубы подразделяются на:

• внутренние — дымоходы, выполненные из металла, кирпича или керамики. Представляют собой как одностенную, так и утеплённую двухстенную конструкцию. Располагаются вертикально вверх. Возможно присутствие нескольких колен со смещением на 30о;
• наружные — коаксиальные или сэндвич-дымоходы. Располагаются также вертикально вверх, но дымовая труба выводится наружу через несущую стену горизонтально. После вывода трубы устанавливается поворотное колено на 90о и опорные кронштейны, позволяющие провести монтаж в нужном направлении.

Дымоход может выводиться на улицу через стену в непосредственной близости от котла или традиционным способом через крышу

При выборе способа устройства дымохода следует учитывать размеры здания, в котором находится оборудование. Для небольших построек целесообразней использовать внешние дымоходы, так как они позволяют вывести дымовую трубу за пределы помещения.

В остальных случаях следует отталкиваться от личных возможностей. Если позволяет пространство и есть возможность выполнить качественную изоляцию в местах прохода трубы через перекрытия, то внутренний дымоход будет лучшим решением. Особенно если конструкция будет обложена кирпичом или защищена керамическим коробом.
