Выбираем короб для вытяжки на кухне

Маскировка коробов вытяжек

Маскировка вытяжной трубы в короб из гипсокартона с подсветкой

Прежде чем спрятать вытяжные трубы на кухне, следует ознакомиться с существующими видами встраиваемых вытяжек. Классическая модель просто встраивается над плиткой и имеет фиксированный размер, телескопическая может раздвигаться подобно антенне, увеличивая свою исходную длину. В современных условиях наиболее востребованы классические вытяжки, монтируемые прямо в навесном шкафу

В этом варианте важно предусмотреть такую маскировочную конструкцию, чтобы она не препятствовал свободному оттоку воздуха и хорошо вписывалась в интерьеры кухонного пространства

Особенность телескопического варианта состоит в более крупном размере ее компонентов, высота которых достигает 40 см. Возможно, некоторым пользователям потребуется скрывать в навесных коробах или полках всю конструкцию, оставив снаружи только управляющую панель. Встраиваемая телескопическая вытяжка работает также как и обычная, но чтобы замаскировать ее, потребуется больше трудовых затрат (материала и времени, в том числе). Зато при неработающей вентиляции обнаружить ее будет практически невозможно.

В инструкции по установке телескопических вытяжек подробно указываются требуемые размеры шкафов или коробов и свободного пространства в них. При их подсоединении к замаскированным вентиляционным каналам главное – не нарушить дизайна кухонного помещения. Самый простой и удобный подход к решению проблемы – использование для маскировки коммуникаций коробов из гипсокартонных заготовок.

Короб своими руками

Если ни один из представленных в магазинах вариантов вас не устраивает, или вы не хотите платить за изделие, которое можно легко сделать самому, предлагаем смастерить короб для вытяжки своими руками. В этой главе мы рассмотрим особенности создания короба-шкафчика, поскольку это самый удобный и распространенный вид.

Что следует знать для изготовления качественного короба:

Перед закупкой стройматериалов и сборкой изделия начертите его подробную схему. Она должна отображать размер короба для вытяжки: его высоту, ширину и глубину, количество полочек, крепление дверей и т.д. Чтобы аккуратно вписать его в кухонный гарнитур, глубина короба должна быть такой же, как у кухонных шкафчиков, иначе он будет выпирать. То же самое касается высоты, но ее при желании можно варьировать на свое усмотрение (например, сделать шкафчик до самого потолка или чуть ниже, чем шкафы гарнитура, а потом поставить сверху красивый цветок или статуэтку). Ширина короба определяется шириной самой вытяжки.
Для строительства короба используйте тот же материал, из которого собраны остальные кухонные шкафчики. Обычно всю мебель для кухонь делают из ДСП

Важно правильно раскроить детали, что в домашних условиях не так то просто сделать. Надо распиливать строго под углом 90°, чтобы при сборке не возникало перекосов и щелей

Также рез должен быть без сколов, чтобы почти невозможно сделать, пользуясь электролобзиком. Как правило, после первой обрезки все торцы деталей из ДСП шлифуют болгаркой с наждачным диском. Соответственно, отрезать надо с небольшим припуском для шлифовки шириной в 3-5 мм.
После шлифовки все торцы необходимо оклеить специальной мебельной кромкой подходящего цвета и фактуры. Чтобы приклеить кромку, приложите ее к торцу и проведите по ней разогретым утюгом.
Если вы справились с распилом деталей, сборка не должна вызывать трудностей. В качестве крепежей используйте не гвозди, а специальные мебельные саморезы – конфирматы. Прежде чем их ввинчивать, просверлите дрелью отверстие, поставив специальное фасонное сверло. Такое сверло не только делает отверстие под резьбу конфирмата, но и снимает фаску для его шляпки.
Каждая деталь короба должна скрепляться как минимум двумя конфирматами.
Тыльную сторону короба закройте листом ДВП, прибив его маленькими гвоздиками.
Фасад является самой проблемной частью конструкции и требует особой тщательности исполнения. Вместо привычных дверок, которые надо еще изготовить, многие предпочитают использовать роллеты. Если же вам по душе классические двери, то их можно сделать двумя способами: две вертикальные дверцы или одна горизонтальная, открывающаяся снизу-вверх. Выбирать следует, отталкиваясь не только от личных предпочтений, но и в зависимости от роста жильцов – низким людям может быть неудобно поднимать горизонтальную дверцу. Не используйте для создания фасада прозрачное стекло, поскольку оно сведет на нет все попытки замаскировать трубу и другие детали вытяжки. Установка зеркала в этом случае тоже не очень удачная идея, поскольку оно будет находиться выше уровня глаз и не сможет визуально увеличивать пространство.

Конечно же, есть и другие способы монтажа короба для вытяжки, однако ДСП является самым простым в обращении материалом. Если кухонный гарнитур выполнен из дерева, или вы хотите разбавить обилие металлических поверхностей деревянным коробом, то будьте готовы к тому, что его потребуется покрыть специальной антисептической пропиткой и несколькими слоями влагостойкого лака. Если в качестве материала вы выбрали гипсокартон, то используйте специальный влагостойкий тип, иначе такой короб прослужит недолго.

Установка короба для вытяжки не так уж сложна, если подойти к работе ответственно. Эта деталь позволяет преобразить интерьер и использовать кухонное пространство более рационально. Заказывая изготовление короба в мебельной мастерской, вы переплачиваете определенную сумму, поскольку размер заказа небольшой. Гораздо выгоднее сделать его своими руками, но для этого потребуются хотя бы начальные столярные навыки. Если таковых нет, можно попробовать собрать короб из гипсокартона или все же воспользоваться услугами профессионалов.

Плюсы и минусы, область применения

Пластиковые воздуховоды многими воспринимаются негативно, так как они не уверены в том, что пластик не выделяет вредных веществ во время эксплуатации. Возможно, некачественный пластик и небезопасен, но даже в бытовой технике столько пластиковых деталей, что это соображение кажется неактуальным. Например, в кухонной вытяжке с фильтрами большая часть составляющих сделана из пластика. А тут самые тяжелые условия эксплуатации — повышенная температура, большое количество жира, испарения химически активных веществ.

Даже открытая прокладка пластиковых труб не портит внешнего вида

Вообще, специалисты рекомендуют ставить пластик на вытяжные вентканалы. Тут ограничений нет. А вот на приток — нужны термостойкие, выполненные из специального пластика. Особенно, если приток с подогревом или рекуперацией.

Где можно использовать

Еще одно соображение, по которому не рекомендуют использовать пластиковые воздуховоды — проблемы с пожарной службой. Бывали случаи, что не подписывали разрешение на использование газового оборудования, если вентиляция сделана из пластика. Но это был каркасный дом, а там требования другие. Если есть сомнения, лучше уточнить у местного пожарного инспектора. А вообще, есть рекомендации в нормативных документах.

Выдержка из СНиП 41-01-2003

Согласно СНиП 41-01-2003 пункт 7.11 пластиковые воздуховоды можно использовать в малоэтажных жилых, общественных, административно-бытовых и производственных зданиях категории Д. Их нельзя укладывать в подвалах, подпольях, на чердаках и технических этажах, в помещениях с нормируемыми условиями противопожарной безопасности.

Достоинства и недостатки

У пластиковых воздуховодов есть как приверженцы, так и противники. Их главные недостатки:

• Горючесть. Тут все понятно. Не распространяют огонь только металлические воздуховоды. Хотя не все пластики горят и распространяют горение, но такие материалы с «пониженной» горючестью стоят дорого. Потому пластиковые воздуховоды разрешены только в одноэтажных домах.

• Накопление статического заряда, что приводит к налипанию пыли (она снова-таки может вспыхнуть). По факту, на гофрированных участках пыли скапливается намного больше. Чтобы уменьшить ее количество, монтировать пластиковый воздуховод надо после завершения «пыльных» строительных работ и устанавливать фильтры, которые отлавливают большую часть пыли. Кроме того пластиковые вентиляционные трубы обрабатываются специальным составом. Он образует на поверхности пленку, которая препятствует накоплению статического заряда.

• При низком качестве изготовления, тонких стенках или при большом сечении, из-за изменения геометрии в местах стыков могут образовываться зазоры. Это можно исправить, но такой недостаток есть.

Это минусы использования пластиковых воздуховодов. Достоинств более чем достаточно:

• Простой монтаж. Наличие фитингов и фасонных элементов позволяет создать систему любой конфигурации. Пластик легко режется, мало весит.
• За счет идеально гладких стенок воздух встречает меньшее сопротивление.
• Проще обеспечить герметичность. Для надежности стыки можно промазать герметиком.
• Современные пластиковые воздуховоды стыкуются при помощи замков «встык» без нахлестов, что уменьшает сопротивление при движении воздуха.
• Низкий уровень шумов. При производительности до 100 куб/мин движение воздуха почти бесшумное.

• Не подвержены коррозии.

В общем, пластиковый воздуховод — не идеальное решение, но легкость монтажа и хорошие эксплуатационные характеристики перевешивают недостатки. Вообще, специалисты рекомендуют ставить пластик на вытяжные вентканалы. Тут ограничений нет. А вот на приток — нужны термостойкие, выполненные из специального пластика. Особенно, если приток с подогревом или рекуперацией.

Также при подборе стоит исходить из условий эксплуатации. Например, на вытяжной вентканал из влажных помещений имеет смысл использовать именно пластиковый воздуховод, так как оцинкованные подвержены коррозии, а нержавеющие стоят уж очень дорого.

Расчет параметров для короба

Чтобы кухонная вытяжная вентиляция была надежно скрыта и не портила интерьера помещения, потребуется правильно рассчитать параметры элементов маскировки. Промышленностью освоен выпуск изделий, имеющих типовую форму и размеры. При наличии таких данных пользователю легче будет рассчитать высоту, ширину и глубину проектируемой конструкции применительно к своей кухне.

Расчет оптимального сечения

Короб по ширине должен соответствовать сечению отводящей трубы

За основу расчета маскировочного короба берется его внутреннее сечение. От этого параметра зависит скорость перемещения воздушных масс по каналу при фиксированной мощности вытяжного агрегата (вентилятора). Нужное сечение выбирается после того, как определен объем пропускаемого по каналу воздуха. Согласно действующим нормативам и из опыта эксплуатации аналогичных систем для пластиковых коробов оптимальной считается скорость 3-7 метра в секунду.

Не рекомендуется устанавливать вытяжки значительной мощности на небольших по размеру кухнях, что позволяет выбирать воздуховоды с меньшим диаметром. Но в этом случае потребуется особый переходник, который также учитывается в расчетах.

В общем случае площадь сечения короба находится по формуле P = S*(M/N), где:

• S – площадь сечения патрубка вытяжного воздуховода;
• N – объем воздуха, прокачиваемого через него в предельном режиме работы (при максимуме нагрузки);
• M – объем прокачиваемого воздуха в штатном режиме.

Если короб вытяжки больше вытяжной трубы, это приведет к застою воздуха в помещении

При расчете этого показателя важно помнить, что ошибка в выборе сечения короба в большую сторону приводит к существенному снижению скорости потока и увеличению трения в системах естественной вентиляции. Это грозит следующими нежелательными последствиями:

• Увеличивается нагрузка на вентиляционное оборудование, приводящая в конечном счете к резкому снижению эксплуатационного ресурса и к дополнительным затратам энергии.
• Из-за увеличения сопротивления снижается производительность системы с одновременным падением объемов прокачиваемых воздушных масс.
• Повышается вероятность возникновения аэродинамических эффектов в вытяжном канале, при наличии которых шумность работы резко возрастает.
• Увеличивается разница давлений снаружи и внутри вентиляции, угрожающая появлением вибраций. Это потребует усиления всех механических креплений и повышения уровня герметичности.

Учет формы и размера

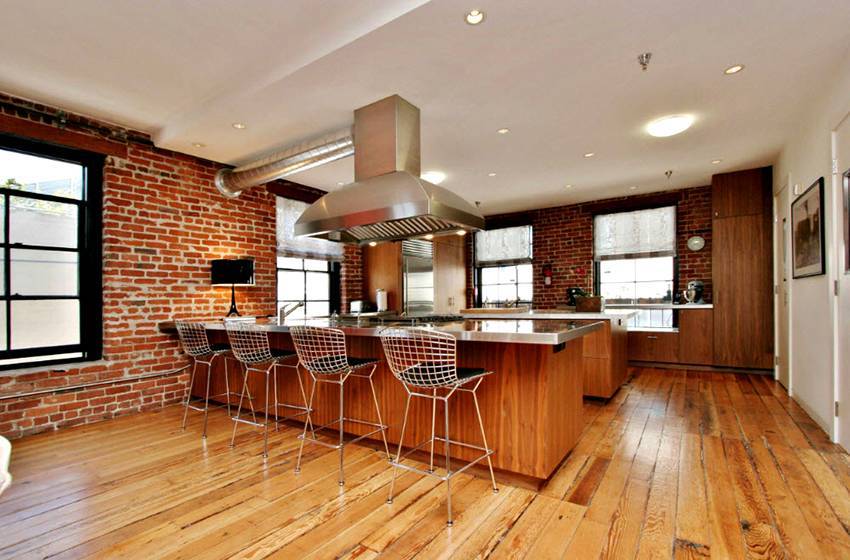

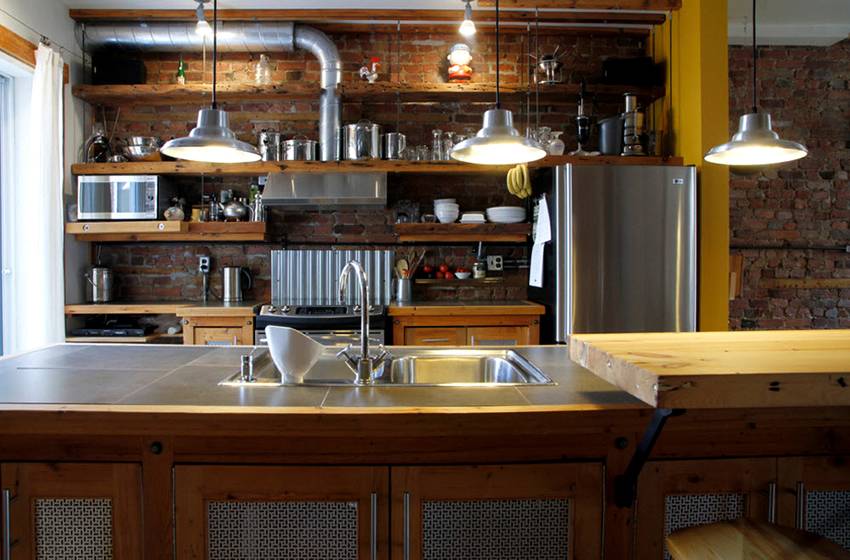

Гофрированная труба гармонично вписывается в промышленный стиль кухни — лофт

Пластиковые короба для скрытия элементов принудительной вентиляции, как правило, имеют прямоугольную или округлую форму. Второй вариант предпочтителен тем, что при одной и той же площади окружность имеет наименьшую длину (если ее сравнивать с другими сечениями). Для сведения к минимуму сопротивления внутренних стенок короба предпочтение также отдается окружности. На отечественном рынке широко представлены пластиковые короба диаметром 80, 100, 125 и 150 мм с соответствующими площадями 50,3, 78,5, 122,7 и 176,7 кв. см.

Отводные каналы прямоугольной формы привлекательны тем, что они легче вписываются в интерьер любой кухни. Их без труда размещают в нишах, нередко встречающихся над шкафами, а также под навесным или натяжным потолками. Большим спросом пользуются короба с типоразмерами 110х55, 120х60, 204х60 мм с площадями соответственно 60,5, 72,0 и 122,4 кв. см. При необходимости всегда удается найти элементы большего размера. Они представлены коробами круглой формы, имеющими диаметр от 200 мм и прямоугольными образцами размерами от 220х90 мм.

Монтаж

Установку воздуховода вполне возможно провести своими руками. Самыми простыми в этих вопросах считаются гофрированные варианты. Из просто надо порезать на части требуемых размеров, а затем соединить с соответствующими деталями вытяжки и шахты на кухне. Лучше заменить простую решетку вентиляции на специальную – в которую встроен соединительный патрубок. Для крепления в данном случае обычно используют специальные обжимные хомуты. Для максимальной надежности стыки обрабатывают герметизирующим составом.

Воздуховодные каналы из ПВХ-сырья устанавливаются таким же способом. Труба режется при помощи ножовки по металлу на отдельные части нужного размера, после чего прикрепляется к деталям вытяжки с применением переходников. Труба должна углубляться в патрубок на 50 мм (примерно). Участки креплений надо промазать силиконовым составом.

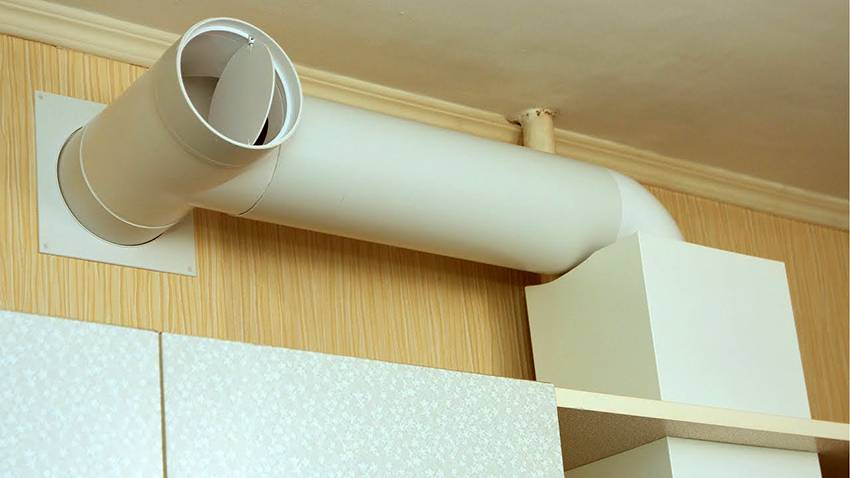

Если же вы поставили на кухне вытяжку высокой мощности, то может дать о себе знать эффект обратной тяги. Проще говоря, в помещении будут иметь место запахи, проникающие из шахты вентиляции. Это касается особо мощных экземпляров, уровень производительности которых составляет от 600 до 700 кубометров воздуха в час. Дабы не столкнуться с этой неприятностью, стоит зафиксировать обратный клапан.

Указанные устройства выполняются в двух основных вариациях:

• пленчатого вида;
• в виде диска из пластика на оси.

Как спрятать технику?

Детали из пластика гораздо легче вписываются в различные интерьеры, особенно если сравнивать их с металлическими. Однако и они могут испортить внешний вид кухонного ансамбля. Именно поэтому большинство хозяев предпочитают просто закрыть такие элементы. Сделать это правильно можно разными способами.

Рассмотрим наиболее распространенные из них.

• Трубы воздуховода допустимо спрятать под натяжным или многоуровневым потолком. С этой целью нужно собрать короб из листов гипсокартона – он прекрасно скроет всю систему. Однако к такому способу можно обращаться, только если на кухне планируется серьезный ремонт с полной заменой потолочного основания. Если же вытяжка ставится после завершения отделочных работ, то скрыть ее под указанными сооружениями удастся едва ли.
• Чтобы замаскировать воздуховод, нередко покупают специальный короб из поливинилхлорида (иногда применяются другие материалы). Подобные конструкции будут играть декоративную роль, поэтому обычно их подбирают в тон отделке помещения. А также в подобные короба можно дополнительно встроить точечные светильники.
• Вытяжку можно спрятать в мебели на кухне, если ее изготавливают на заказ. Для этого нужно уведомить мастера о своих предпочтениях.

Полезные советы

При подборе воздуховода следует учитывать одно правило: диаметр трубы для вытяжки должен соответствовать диаметру отверстия, что ведет к шахте. При выборе гибких вариантов нужно учитывать, что делать можно не больше 3 колен и загибов.

Устанавливать вытяжку рекомендуется в соответствии с направлением воздушного движения. В ином случае срок службы устройства может сократиться, особенно если речь идет о пластмассовой детали. Вытяжку можно вывести и на улицу. С этой целью в стене дома надо проделать дырку подходящего размера. Однако не забывайте о том, что перед осуществлением этих операций нужно получить разрешение в БТИ и ЖКХ.

Худшим вариантом считается гофрированная пластиковая труба, выполняющая функцию воздухоотвода. Лучше отдать предпочтение алюминиевому экземпляру. Не рекомендуется располагать металлические гофры в одном ансамбле с кухонным гарнитуром, выполненным из натурального дерева. Подобный интерьер будет смотреться дисгармонично и даже нелепо.

Гофрированные трубы при монтаже рекомендуется растягивать на всю длину. Таким образом, удастся избежать загрязнений во внутренней части, которые спровоцируют лишние шумы по ходу функционирования системы. Сегодня многие пользователи отдают предпочтение встраиваемым вытяжкам. В указанных моделях воздуховод надо размещать во внутренней части шкафа либо зафиксировать на его верхней части.

В следующем видео вас ждет установка воздуховода для кухонной вытяжки.

Материалы, используемые для изготовления коробов под вытяжку

Часть вытяжки, куда помещены двигатель, вентилятор и фильтры, всегда закрыта и имеет эстетичный вид. А вот что касается подключения к общему вентиляционному каналу или к выводу воздушных потоков наружу, то существуют модели, уже укомплектованные коробами, но встречаются и такие, которые нужно самостоятельно оснащать данными устройствами или изготавливать их.

Для производства коробов используется два основных вида материала: пластмасса и металл. Внешне оба варианта выглядят презентабельно. Что касается эксплуатационных характеристик, то и один, и другой вид имеют как достоинства, так и недостатки. Готовые модели чаще всего укомплектованы металлическими коробами. Самостоятельно чаще изготавливают пластиковые воздуховоды для кухонных вытяжек.

Современные модели пластиковых коробов для вытяжки

Одно из основных положительных качеств пластикового короба для вытяжки на кухне – ценовая доступность. Но не только это преимущество делает популярными данные изделия. Такие воздухоотводы легко монтируются. Принципом сборки является способ «труба – раструб». При правильном расчете монтаж не составляет труда. Приемлемым такой короб делают и особенности материала. Внутренняя поверхность гладкая, на ней не так интенсивно накапливаются жировые отложения, остатки гари. Следовательно, не возникнет необходимость частой чистки. При правильной эксплуатации на подобные изделия изготовители дают гарантию 50 лет.

Пластиковые короба для вытяжки недорого стоят и при этом долго служат

Материал не подвержен коррозии, на нем не накапливается конденсат. В ходе эксплуатации, особенно если короб имеет значительную длину, обычно остро встает вопрос шумообразования. Пластиковые модели, в отличие от металлических, отличаются низким уровнем шума. Данный показатель важен в обеспечении комфортности. Как положительное качество стоит отметить и наличие большого количества вариаций комплектующих, что позволяет подобрать модель для любых технических условий. Подводя итог вышесказанного, можно сказать, что основными достоинствами пластиковых коробов считаются:

• невысокая цена;
• длительный срок эксплуатации;
• технические качества изделия, обеспечивающие простоту эксплуатации;
• низкий уровень шума.

При постоянно повышающемся качественном уровне полимеров пластмасса, тем не менее, остается уязвимым материалом для механических повреждений и высоких температур. Если на внешнюю поверхность попадают открытые солнечные лучи, то со временем она становится шероховатой. Это приводит к накапливанию в порах жировых отложений и усложнению процесса чистки. Более заметными становятся следы царапин, общий эстетический уровень значительно снижается.

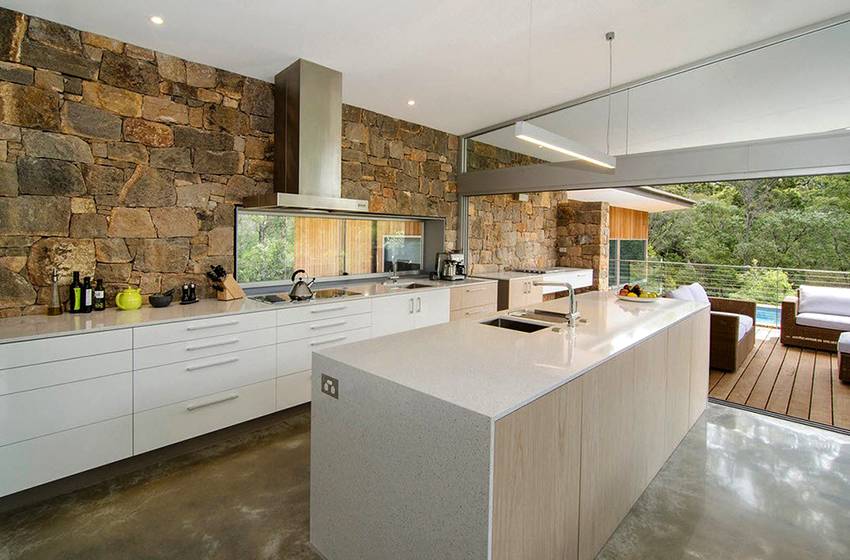

Металлические короба для вытяжки: практичность и долговечность

Изделие из металла является более надежной конструкцией. Особой популярностью пользуются короба для вытяжки из нержавейки. Основное их эксплуатационное достоинство – сравнительно легкая чистка. Следы гари, жира отмываются любым моющим средством. Материал стойкий к механическим воздействиям, не подвержен коррозии.

Короба для вытяжки из металла являются долговечными и практичными

Особо можно отметить визуальные качества: стильность, эффектность, презентабельность

Выделяя эти достоинства, стоит обратить внимание на тот факт, что данный вид короба подойдет далеко не для любого помещения. Выглядит конструкция громоздко, следовательно, ей должны соответствовать размеры окружающей мебели и помещения в целом

Такой вариант необходимо правильно вписать в интерьер кухни.

Недостатком металлического короба можно считать высокий уровень шума. Помимо этого, вызывают проблемы легко остающиеся на поверхности следы пальцев – придется прилагать усилия, чтобы содержать вытяжку в чистоте. Металлическая конструкция сложнее монтируется. Следует отнести к недостаткам и однообразие цвета, так как это способствует ограниченности употребления.

Достаточно часто устанавливают на кухнях оцинкованные вентиляционные короба. В основе материала – металл с нанесенным цинковым покрытием. Это довольно прочное соединение, которое защищено от коррозии, в установке оно гораздо проще нержавейки, а также имеет меньшую стоимость. В плане долговечности оцинковка уступает нержавеющей стали. Но разнообразие модификаций оцинкованных коробов делает их более приемлемыми.

Чаще всего используются короба из нержавеющей или оцинкованной стали

Варианты изготовления вытяжек для кухни своими руками

Изготовить вытяжку для кухни можно своими руками. Таким образом экономятся средства и воплощаются идеи, позволяющие создать идеальный вариант с учетом особенностей помещения. Рассмотрим каркасную модель. Необходимые материалы для ее изготовления:

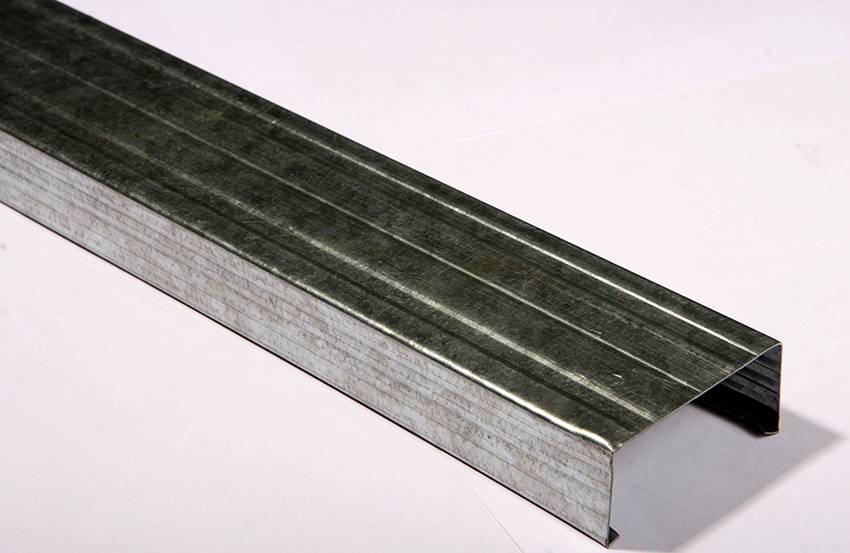

• профиль оцинкованный П-образный шириной 15 мм;
• материал для отделки (пластик, фанера, ДСП, оцинкованный металл);
• дюбели, анкерные болты;
• трубы гофрированные пластиковые или металлические.

Алгоритм действий следующий:

Для изготовления каркасного короба своими руками понадобится п-образный оцинкованный профиль

1. На потолке из профиля прикрепляется рамка размером 35х45 см.
2. Затем из того же профиля собирается рамка, соответствующая габаритам варочной поверхности. Одна сторона крепится к стене на уровне 70 см над уровнем плиты. Чтобы рамка не развалилась, под остальные стороны нужно подставить деревянные бруски.
3. Вертикально выставленными отрезками профиля соединяются верхняя (потолочная) и нижняя рамки. Получается прочная, жесткая конструкция.
4. Используя любой материал (по желанию или наличию), каркас обшивается.

Можно изготовить своими руками и вытяжку из металла. Более всего для этой цели подойдут тонкие листы оцинковки. Заготовки для стенок следует вырезать с помощью ножниц по металлу, а в качестве соединения рекомендуется использовать специальный клей. Заднюю стенку конструкции нужно прикрепить к стене в нескольких местах, чтобы усилить жесткость.

Из листов оцинкованной стали можно сделать полноценную вытяжку

Аналогичными действиями можно сделать из оцинкованной стали вентиляционный короб. Необходимо только учитывать, что его обязательно следует оснастить смотровым люком, который также можно сконструировать из металлических фрагментов, а лучше купить готовую распашную дверцу. Она позволит осуществлять профилактику воздухоотвода без нарушения целостности конструкции короба.

Виды и отличия воздуховодов для вытяжек

Воздушные отводы для грамотного функционирования вытяжки существуют разные. Они производятся из различного материала и могут быть всякой формы. Все воздуховоды для вытяжек, в основном, делятся на жесткие и гибкие виды. Естественно, от этих параметров напрямую зависит их производительность и общая стоимость. Проанализируем более детально их характеристики и типы.

Особенности и преимущества металлических гофрированных воздуховодов

Гибкие (гофрированные) воздуховоды для вытяжки являются наиболее популярными при установке вытяжки от плиты. Обычно они делаются из алюминия, но иногда встречаются и из стали.

При этом они имеют следующие преимущества:

• их можно установить под всяким углом;
• в случае необходимости они растягиваются до определенной длины или сжимаются.
• имеют небольшую стоимость.

В то же время надо иметь в виду, что немало у гибких труб и минусов:

1. Гофр, не полностью вытянутый, создает большое сопротивление воздушному потоку. И это в результате может влиять на эффективность всей вытяжки (примерное уменьшение производительности на 5-10% от каждого метра длины). Поэтому не рекомендуется проводить отвод газов от плиты посредством гофрированного рукава более 3 метров.
2. Такие трубы быстрее загрязняются и портят эстетику на кухне. Часто приходится их прикрывать «облицовкой», на что требуются дополнительные расходы и пространство.
3. Алюминий, из которого изготовлены гофрированные трубы, сам по себе является непрочным материалом. При небрежном пользовании на нем легко нанести вмятины, проколы и другие механические повреждения.

К тому же этот металл очень теплопроводный, следовательно на такой трубе зачастую скапливается конденсат.

Особенности и преимущества пластиковых воздуховодов

Все вентиляционные трубы пластиковые для вытяжки изготавливаются из разного материала: ПВХ, фторопласта и полипропилена. Трубы такого исполнения выделяет простота при соединении и идеальная внутренняя поверхность. Также такие воздушные каналы для вытяжки подразделяют по форме трубы, которая бывает как круглой, так и квадратной.

Особенности изделий различных конфигураций:

• изделия квадратной формы легче спрятать над навесным потолком;
• трубы круглого сечения имеют наилучшую пропускную способность и минимальный уровень шума.

Разумеется, пластиковый воздуховод для вытяжки имеет более высокую цену, но его качество оправдывает расходы.

Какой вариант лучше

При выборе канала для вытяжки можно остановить свой выбор на любой отводной трубе – это решение не является критичным. В случае грамотного расчета трубы, вытяжка будет функционировать в любом случае.

При подборе необходимо иметь в виду лишь некоторые нюансы:

1. Простота при установке. Здесь лучше купить гофрированную трубу из алюминия.
2. Эстетика. В связи с этим пластмассовые изделия явно выигрывают. Хотя гофр также можно декорировать.
3. Стоимость. Тут гофр явно выигрывает.

Из этих соображений можно сделать вывод: если тянуть воздуховод нужно на расстоянии до 3 метров, то целесообразнее применять гофрированную трубу. Если же плита установлена больше этого расстояния, то в качестве канала для отвода воздуха лучше использовать пластик.

Достоинства и недостатки

Использовать короб из гипсокартона для вытяжки на кухне можно, убедившись в том, что такая конструкция является функциональной, а её достоинства перевешивают все недостатки. Рассмотрим, какие плюсы есть у такого решения.

Стандартная планировка для вытяжки на кухне

1. Дешевизна. Для создания короба требуется не так уж много профилей, ГКЛ и крепежа. С учетом их небольшой стоимости такое решение на кухне кажется весьма доступным.
2. Надежность. Собранный короб прослужит на кухне долгие годы. Он будет стоять на месте до следующего капитального ремонта, не подвергаясь деформации.
3. Доступна любая форма. Речь не только о сечении конструкции, которая может быть квадратной или иметь форму плоского прямоугольника. Можно собрать короб из гипсокартона на кухне на потолке или на стене. Также конструкция может менять направление движения, если это необходимо (идти вверх по стене, потом в бок, потом снова вверх до потолка и т.п.).
4. Простота монтажа является несомненным плюсом для тех, кто решил делать ремонт на кухне своими руками.
5. Малое число отходов. Не нужно тратить день, чтобы убрать всё, что намусорится в процессе работы.
6. Можно проводить все работы самостоятельно без посторонней помощи.

Нужно было бы поговорить о недостатках, но их сложно найти. Кому-то может не понравиться, что нужно много инструментов для работы. Кто-то скажет, что сделать вентиляцию при помощи обычной гофры гораздо проще и дешевле, а внешний вид не так важен. Кому-то процесс покажется трудоемким, ведь нужно сверлить стены, крепить профиля к стене и между собой, монтировать гипсокартон и проводить финишную отделку. Для некоторых установка короба из гипсокартона может показаться настолько сложным и длительным процессом, что он плюнет на него. Таким людям лучше поискать более простое, менее красивое или более дорогое решение проблемы.

Виды, формы и размеры коробов из пластика

По форме сечения они делятся на:

• круглые или овальные.
• прямоугольные и их подвид — квадратные.

И как уже говорилось выше, короба могут быть как жесткими, так и гибкими.  Жесткие разновидности имеют довольно толстые стенки — не менее 3 миллиметров.

Изготавливаются они путем отлива жидкого пластика в заготовленные формы. Из-за толщины стенок такие короба хорошо держат форму, но в то же время имеют большую массу и довольно высокую стоимость.

Гибкие пластиковые короба изготавливаются в виде гофры. Сначала создается основной каркас из проволоки, который впоследствии заливают пластиком.

Гибкие воздуховоды легче и дешевле, а также более просты в установке, так как им при необходимости можно придать нужную форму.

Пластиковую гофру обычно сильно растягивают, дабы избежать неровностей в стенке воздуховода и тем самым облегчить путь воздушным потокам.

Но всех таких неровностей не избежать, и они являются причиной главных минусов таких воздуховодов — низкой скорости движения воздуха и частого скопления мусора, пыли и жира на стенках.

Габариты у воздуховодов могут быть самыми разнообразными. Например, у круглых наиболее распространенными считаются диаметры в 100, 150 и 200 миллиметров. Длина воздуховодов обычно составляет от 500 и до 2500 миллиметров.

У пластиковых прямоугольных коробов в большинстве следующие габариты:

• высота — 55-60 мм;
• ширина может составлять 110, 122 или 204 миллиметра;
• длина — от 350 и до 2500 мм;
• толщина стенок — от 2 до 8 мм.

Но это лишь наиболее распространенные варианты воздуховодов. Существует гораздо более широкий размерный ряд труб, которые используются для промышленных предприятий.

Там ширина/диаметр короба может достигать двух с половиной метров.

Само собой, более широкие трубы должны обладать более толстыми стенками, иначе они будут хуже сохранять свою первоначальную геометрическую форму, поскольку пластик – гибкий материал.

В заключение о фасонных деталях

При монтаже секций пластиковых и стальных коробов используются разнообразные соединители. Перечислим эти элементы и укажем их назначение:

• соединители прямых участков, для круглых воздуховодов – ниппели, плоских – муфты;
• колено – поворот на 90 и 45° каналом любого сечения;
• колено переходное для угловой стыковки круглой и прямоугольной трубы;
• редукторы – различные прямые переходники (на больший/меньший диаметр, с круга на прямоугольник, расположение отверстий симметричное/асимметричное);
• тройники – подключение ответвлений.

Указанного набора деталей вполне достаточно для прокладки короба от вытяжки до входного вентиляционного отверстия. Сам воздухопровод крепится к стене держателями соответствующего размера либо укладывается поверх кухонных шкафов. Каждый стык обязательно уплотняется силиконовым герметиком.
