Современная котельная в частном доме: 4 вида обвязки

Варианты планирования размещения котельной

Котельное оборудование разделяют на типы, в зависимости от размещения относительно загородного здания: отдельные котельные, котельные в пристройке, встроенные.

• Отдельные котельные. Оборудование устанавливается в отдельном помещение, присоединяется к загородному зданию с помощью инженерных коммуникаций. Котельная отдельно от дома – самый правильный метод монтажа. Ее работа не будет доставлять неудобств жильцам, так как устройство имеет отдельное помещение от жилой площади.
• Котельная в пристройке. Котлы размещают в пристройке к зданию. Преимущество в том, что котельное оборудование является и отдельным, и находится вплотную к стенам здания. Пристройка котельной к деревянному дому должна состоять из не горючих стен.
• Встроенные. Все оборудование монтируется в средине здания. Проект и схему монтажа нужно разработать так, чтобы приложить минимальные усилия для проведения коммуникаций ко всем комнатам. Чтобы работа котла не мешала жильцам, необходимо провести изоляцию шума помещения. Ведь котлы с надувными горелками сильно шумят и приведут к экологическому нарушению здания.

Газовые котлы в загородном здании возможно разместить:

• в отдельном здании;
• в отдельном помещении здания;
• в пристроенном помещении;
• во внешнем мобильном модуле;
• на чердаке.

Выбор варианта зависит от площади помещения, его проекта. В новом здании подойдет и цокольное помещение и подвал. Тем котлам, которые работаю на природном или сниженном газе, подвал или цокольный вариант под установку не подходит. Если газовая котельная система переоборудована, а ее площадь не позволяет размещению нового оборудования, тогда нужно заказать проект нового помещения, отвечающего всем нормам.

Рис. 4 Принудительная вентиляция для котельной

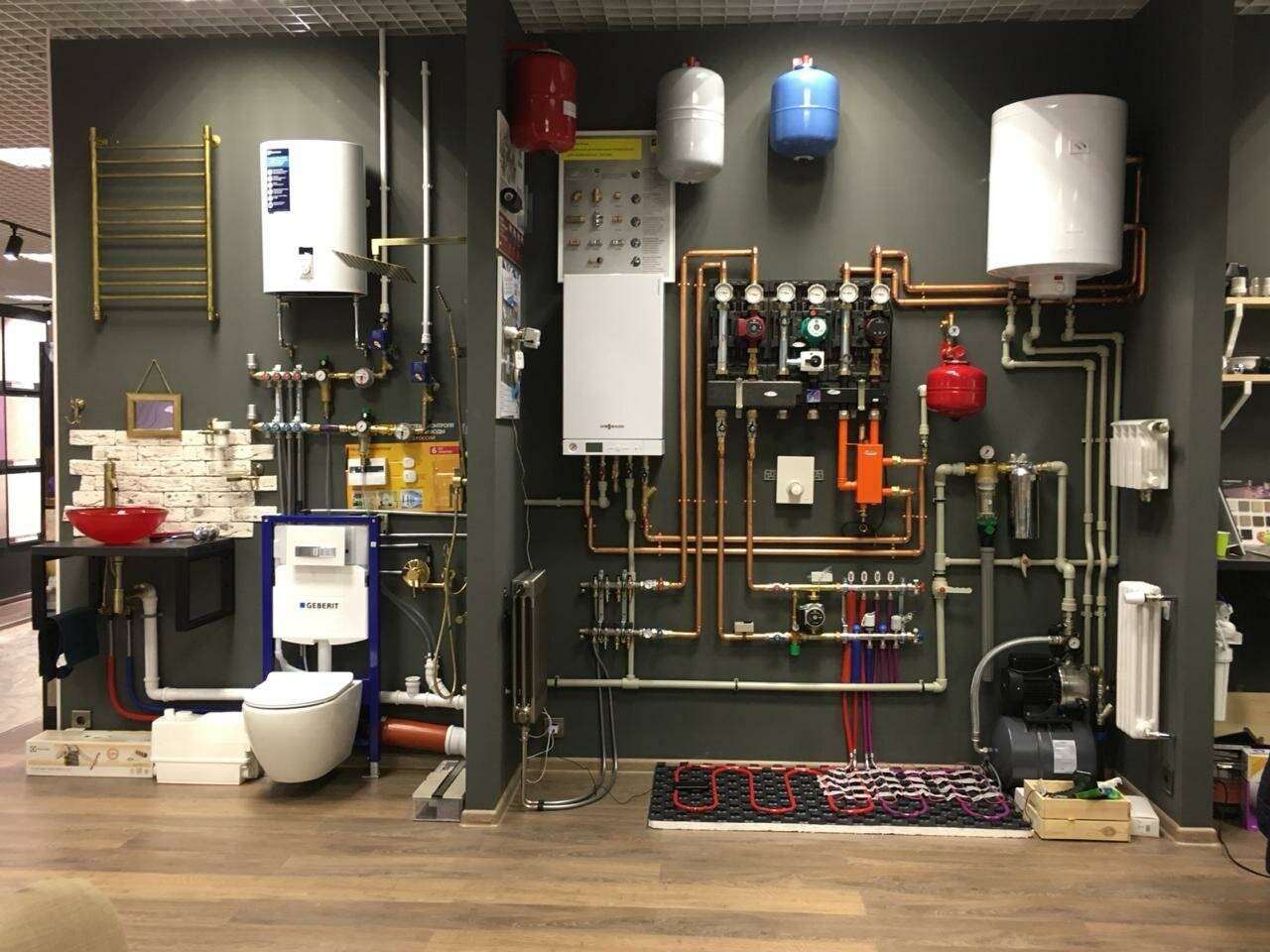

Схемы обвязки отопительных котлов

Все больше собственников не только частных домов, но и городских квартир, не желая зависеть от коммунальных структур, монтируют в своих жилищах автономные системы обогрева, «сердцем» которых является котел – генератор тепла. Но сам по себе он работать не может. Схема обвязки котла отопления – это совокупность всех вспомогательных приборов и труб, которые соединены по определенной схеме и представляют собой единый контур.

Для чего необходима

• Обеспечение циркуляции жидкости по системе и передача тепловой энергии в помещения, в которых установлены отопительные приборы – радиаторы.
• Предохранение котла от перегрева, а также защита жилища от проникновения в него природного или угарного газов в случае возникновения нештатных ситуаций. Например, пропадание пламени горелки, протечка воды и тому подобное.
• Поддержание давления в системе на требуемом уровне (расширительный бак).
• Правильно смонтированная схема подключения газового котла (обвязка) позволяет ему устойчиво работать в оптимальном режиме, что значительно сокращает расход топлива и дает экономию на отоплении.

Основные элементы схемы

• Генератор тепла – котел.
• Мембранный (расширительный) бак – экспансомат.
• Регулятор давления.
• Трубная магистраль.
• Запорная арматура (краны, клапана).
• Фильтр грубой очистки – «грязевик».
• Соединительные (фитинги) и крепежные элементы.

В зависимости от вида выбранного контура отопления (и котла) в ней могут быть и другие составные части.

Схема обвязки двухконтурного отопительного котла, как и одноконтурного, зависит от многих факторов. Это и возможности самого агрегата (в том числе, и его комплектация), и условия эксплуатации, и особенности устройства системы. Но имеются и различия, которые определяются принципом движения теплоносителя. Так как в частных жилищах используются котлы, обеспечивающие и теплом, и горячей водой, рассмотрим пример классической обвязки именно двухконтурного прибора с принудительной циркуляцией теплоносителя.

Вода, нагретая в теплообменнике до нужной температуры, с выхода котла «уходит» по трубам к радиаторам, которым и передает тепловую энергию. Охлажденная жидкость возвращается обратно на вход генератора тепла. Ее движением управляет циркуляционный насос, которым оснащен практически каждый агрегат.

Между последним в цепочке радиатором и котлом устанавливается расширительный бак для компенсации возможных перепадов давления. Здесь же – «грязевик», предохраняющий теплообменник от мелких фракций, которые могут попасть в теплоноситель из батарей и труб (частички ржавчины и отложений солей).

Врезка трубы для подачи холодной воды (подпитка) делается на участке между котлом и первым радиатором. Если ее обустроить на «обратке», то это может вызвать деформацию теплообменника из-за разности температур его и «подпиточной» жидкости.

Для того чтобы иметь возможность регулировать температуру в каждом помещении индивидуально, с выхода котла вода направляется в коллектор. А уже с него, через запорную арматуру, разводится по комнатам.

Работает, как и при пользовании газовой колонкой. На вход ГВС котла подается холодная вода из водопровода, а с выхода нагретая идет по трубам к точкам водоразбора.

Схема обвязки настенных котлов аналогична.

Существует и ряд других ее видов.

В ней отсутствует водяной насос, а циркуляция жидкости происходит за счет разности температур на входе и выходе контура. Такие системы не зависят от электроснабжения. Мембранный бак открытого типа (ставится в самой верхней части трассы).

С первично-вторичными кольцами

В принципе, это аналог уже упоминавшейся гребенки (коллектора). Используется такая схема, если необходимо обогреть большое количество комнат и подсоединить систему «теплые полы».

Есть и другие, которые для частных домов не применяются. Кроме того, в перечисленных могут быть и некоторые дополнения. Например, смеситель с сервоприводом.

Папа мастер! > Отопление, вентиляция и водоснабжение > Как составить и реализовать схему обвязки котла отопления в частном коттедже

Вентиляция

Помимо дымохода, любое помещение с отопительным оборудованием должно быть оборудовано качественной вентиляционной системой. Устройство вентиляции необходимо по двум основным причинам. Во-первых, отопительное оборудование нуждается в постоянном поступлении воздуха: чтобы сгорало топливо, ему необходим кислород. Во-вторых, монтаж вентиляции проводят и с точки зрения безопасности: в случае аварийной неисправности оборудования горение может прекратиться, а подача газа нет. Справиться с аварийной утечкой газа поможет вентиляционная система. Систематическое проветривание помещения не позволяет скапливаться в пространстве угарному или топливному газу, который вырабатывается в процессе сгорания и опасен для здоровья жильцов. Благодаря эффективной работе вентиляции на стенах помещения не появится плесень или сырость, а отопительное оборудование прослужит дольше.

По способу циркуляции воздуха вентиляционные системы делятся на два типа: естественные и принудительные. При естественной организации происходит свободный приток и отток воздух под воздействием ветра. В стене прокладываются два отверстия вентиляции – приточное и вытяжное. Приточное отверстие размещают в нижней части двери или стены. Можно вывести отверстие в коридор, а не на улицу. Чтобы образовывалась тяга, минимальное расстояние между отверстиями должно составлять 25 см. Недостатком естественной вентиляции является зависимость от ветра и условий внешней среды. При обустройстве принудительной вентиляции естественная тяга отсутствует. Подача воздуха организуется за счет специальных вентиляторов. Принудительную систему вентиляции удобно регулировать, она не зависит от погодных явлений. Из минусов можно назвать более высокую стоимость установки, чем в случае с монтажом естественной вентиляции, и возможное появление шума при работе системы.

Технология установки вентиляционной системы в котельном помещении частного зданияимеет свои особенности в зависимости от типа отопительного оборудования.

Обустройство котельной – обязательный этап строительства загородного дома, предназначенного для круглогодичного проживания. Поскольку отопительная система связана с повышенным риском пожароопасности, котельное помещение в домах из бруса должно соответствовать нормам и требованиям, предъявляемым с точки зрения техники безопасности

Важно обратиться за помощью к специалистам, которые грамотно подберут оборудование и правильно укомплектуют котельную, сделав ее надежно защищенной от возгорания и удобной в эксплуатации. В компании Holz House дома из клееного бруса проектируются с учетом планировки помещения котельной. Узнать стоимость и заказать проект можно у наших менеджеров

Узнать стоимость и заказать проект можно у наших менеджеров.

Пристройка котельной своими руками

Пристройка котельной выполняется по проекту. Вначале приступают к сооружению фундамента. Если задние должно возводиться быстро, можно использовать столбчатый фундамент, который не требует время на усадку, как ленточный. Основание пристройки возводят на том же уровне, что и у дома, он должен обладать равной усадкой с основной конструкцией дома.

Перед кладкой стен из пеноблоков, фундамент изолируют рубероидом или другой рулонной гидроизоляцией и начинают поднимать стены. Пенобетонные стенки поднимаются с углов, 1-й ряд кладут на цементный раствор, а последующие на клеевой с толщиной укладочных швов не более 3 мм, чтобы не создавать дополнительные мостики холода в холодное время года.

Толщина стен и схема укладки определяется проектом, если это будет однослойная конструкция не выше 3 м, то достаточно будет ширины 300 мм, в этом случае дополнительная теплоизоляции не потребуется. При толщине стены от 150 до 300 мм, потребуется выполнение внешнего теплозащитного слоя из минваты или Пеноплекса.

Для усиления стеновой конструкции после укладки 5 рядов пеноблоков, я выполняю армирования, пропиливаю по 2 горизонтальные ложбинки по периметру строения, в которые закладываю арматуру 10 мм с нахлестом в местах соединения и заливаю ее клеем.

Если проем больше 1,75 см устанавливаю перемычки. Для этого делаю деревянный каркас, затем на него укладываю ряд из U-образных элементов. В вырез также укладываю арматуру и заливаю всё бетонным раствором.

Не стоит сразу выполнять жёсткую привязку пристроенных стен из пенобетона к основному зданию, поскольку после усадки между ними будут образоваться трещины.

После затвердевания перемычки деревянный каркас разбираю и перехожу к установке перекрытия потолка, она должна быть ниже основного здания, что сможет защитить постройку от усадки и кроме того атмосферные осадки не будут попадать на основное здание, особенно при возведении стен из бруса. Утепление выполняют, только в том случае если был уложена тонкая стена, что должно быть оговорено проектом.

Учитывая, что пенобетон теплый, но гигроскопичный материал, возможно потребуется перед облицовкой выполнить только гидроизоляцию и парозащиту с установкой мембранной пленки.

После этого этапа приступают к заливке полов и фундамента под котел, установке оконных и дверных блоков, монтажу инженерных сетей и установке котельного оборудования, внутренней и внешней отделки.

После окончания всех строительно-монтажных работ и подключения котла к инженерным сетям, приглашают представителей проектной организации, СЭС, МЧС и архитектуры, которые должны подписать акт на введения пристройки и котельного оборудования в эксплуатацию.

Первый запуск газа выполняет представитель горгаза при условии, что газовая линия выполнена в соответствии с проектом, имеется система защиты и газовый счетчик. После этого собственник заключает договор на газоснабжения и сможет эксплуатировать котельное оборудование.

Таким образом для строительства котельной мощностью до 150 кВт вполне приемлемый вариант — это возведения пристройки из пеноблоков к основному зданию. В этом случае можно быстро и экономно провести строительные работы и установить котельное оборудование, которое не будет мешать в доме.

Все работы выполняются по проекту, перед началом работ необходимо получить разрешение в органах архитектуры. Строительство пристройки не является сложным объектом, его вполне можно выполнить самостоятельно, при наличии строительного опыта у застройщика.

Рекомендации по оборудованию котельной для частного дома

Принятие окончательного решения по расположению коммуникаций требует грамотного конструирования каждой детали, вплоть для построения хорошего чертежа с помощью инженера. Для определения требуемой мощности систем отопления и горячего водоснабжения необходимо произвести теплотехнический расчет. От него можно отталкиваться, подбирая оборудование нужной мощности. Многие используют настенный домовой котел, который легко подвешивается в кухне, ванной и других помещениях. Конечно, он не способен прогреть огромный особняк и, как правило, не используется в зданиях площадью более двухсот квадратных метров. Для навесного котла также понадобится установка небольшой трубы для удаления из комнаты продуктов горения.

В доме можно предусмотреть печное отопление или теплый пол, тогда необходимая мощность котла уменьшается. Помимо отопительного оборудования в загородном коттедже, может понадобиться бойлерная или газовая колонка для обеспечения расхода горячей воды. Необходимость бойлерной также зависит от размера обслуживаемых пространств и количества приборов.

Часто в небольших жилплощадях используют только мойку и унитаз, или душевую и туалетную комнату, расходуя воду в незначительном количестве. Тогда установка бойлерной не так уж нужна. Обычной газовой колонки вполне достаточно, но нельзя забывать, что это оборудование в первую очередь является причиной взрывов из-за некачественного обслуживания, плюс — это всегда открытый огонь. Бойлерная помимо надлежащего расхода горячей воды, обеспечивает безопасность. Котел при желании можно подобрать со встроенной бойлерной и установить его на кухне, ванной или прихожей. Кроме того, сами бойлерные могут быть компактными и настенными. Их легко обслуживать, и они занимают очень мало места. К сожалению, маленькое оборудование подходит, где используется только небольшое количество сантехнических приборов.

Если в коттедже более двух санузлов, то стоит подумать о приобретении крупной бойлерной, как правило, большие приборы устанавливаются на полу и требуют отдельного помещения. Помимо отопительного котла, бойлерной или колонки часто возникает необходимость в установке емкостей водоподготовки. Это система фильтров и очистных конструкций для жидкости. Их количество и объем напрямую зависят от качества воды, которая поступает в систему здания. Чаще всего они занимают довольно большое пространство, но некоторым удается уместить емкость в ванной.

В частном доме действительно можно обойтись без отдельного помещения под тепловой пункт. Особенно если здание небольшое, и его основная функция — это дача на летнее время. Кроме того, такое решение нужно принимать еще на стадии проекта и продумать все нюансы. Лучше заранее узнать какую систему используют соседи, что за вода на этом участке и т. д. Без отдельного помещения для бойлера или отопительного оборудования нельзя обойтись в жилище, где устанавливается крупный напольный котел или напольный бойлер. Это необходимо в загородных коттеджах, где большая отапливаемая площадь или много санузлов. Кроме того, отдельное помещение необходимо, если в коттедже устанавливается система вентиляции с подогревом приточного воздуха.

Монтажные работы

В целом монтаж оборудования одинаков для всех видов систем отопления.

Поэтому рассмотрим монтаж на примере самого распространенного и в то же время самого сложного в установке своими руками и эксплуатации газового котла.

Монтажная схема систем отопления представлена ниже.

Газовые котлы бывают двух видов: настенные и напольные.

Настенная модель

Монтаж производится при температуре воздуха в помещении от +5 до +35 градусов и влажности воздуха — не более 80%.

Монтаж начинается с отделки стен, которые нужно покрыть жаропрочным материалом, толщиной 2 мм.

Так как вентиляция в котельной частного дома имеет важное значение, вентиляционные отверстия нужно сделать на начальном этапе установки. Для этого внизу стены на высоте 30 см от пола пробивается отверстие диаметром 15 см с выходом на улицу, и вставляется пластиковая труба

Изнутри на трубу устанавливается обратный клапан

Изнутри на трубу устанавливается обратный клапан

Для этого внизу стены на высоте 30 см от пола пробивается отверстие диаметром 15 см с выходом на улицу, и вставляется пластиковая труба. Изнутри на трубу устанавливается обратный клапан.

Таким же образом делается вытяжное отверстие. Схема вентиляции представлена на рисунке.

Особенно, вентиляция нужна, если окно и дверь герметичны.

Теперь можно производить монтаж непосредственно самого оборудования. Сначала к стене прикрепляется кронштейн для котла, который, как правило, входит в комплектацию.

Минимальная высота расположения котла составляет 80 см от пола. Кронштейн нужно прикрепить параллельно полу.

При выполнении работ своими руками проверить это можно строительным уровнем.

После закрепления котла, в наивысшей точке системы нужно установить расширительный бак и воздушный кран.

Для предотвращения засорения теплообменника, на трубу подвода воды нужно установить угловой сетчатый фильтр. На фильтр с двух сторон, а также на патрубки, желательно установить шаровые клапаны.

В будущем это позволит менять фильтры без слива воды из системы. После этого нужно сделать подключение к дымоходу.

Теперь надо соединить трубы с соответствующими патрубками котла, предварительно убрав заглушки от изготовителя. Труба поступления воды подключается сверху, а труба возврата – снизу.

Лучше соединить газовой сваркой. При монтаже своими руками допускается уклон труб отопления не более 5 мм на 1 м трубы. Схема подключения труб представлена на фото.

Следующим этапом является обвязка. Котел нужно подсоединить к трем системам: газовой, гидравлической, электрической.

Подсоединение оборудования к газопроводу лучше делать не своими руками, а с помощью сертифицированного специалиста.

Электрическая обвязка и гидрообвязка могут быть выполнены своими руками. Схема гидрообвязки позволит наглядно увидеть подключение.

Обвязка осуществляется с соблюдением следующих условий:

1. Горячие газы и вода в теплообменнике должны двигаться противотоком, в противном случае может произойти взрыв.

   После завершения гидрообвязки, все подключения нужно тщательно осмотреть и желательно повторить осмотр некоторое время спустя;

2. Если в отопительной системе был антифриз, то его нужно слить и промыть оборудование несколько раз во избежание взрыва.

Перед монтажом котла обязательно должны быть установлены:

• вентиль/газовый кран;
• счетчик;
• сигнализатор загазованности;
• термозапорный клапан.

Электросистема должна быть оснащена автоматикой, которая предотвратит замыкания и перегревы.

Перед первым запуском, оборудование нужно наполнить водой для проверки герметичности.

Видео:

Но сначала нужно отключить котел от сети и открыть встроенный вентиль, находящийся в нижней части котла.

Напольная модель

Напольные котлы являются намного мощнее навесных, поэтому чаще всего размещаются в отдельном помещении.

Для напольного оборудования пол должен быть ровным и прочным для равномерной нагрузки на все ножки. Лучше, если это будет цементная стяжка.

После установки котла с бойлером, оборудование нужно подвести к дымоходу, а затем к системе отопления дома с установкой фильтра, защищающего от засора.

При подключении к водоснабжению, врезку в водопровод нужно разместить максимально близко к входу трубы в дом.

Видео:

Это обеспечит бесперебойную подачу воды и высокое давление воды в системе. Затем производится обвязка оборудования.

Таким образом, выполнить установку отопительного оборудования в частном доме можно своими руками, а соблюдение всех норм и правил по устройству котельного помещения, а также по установке оборудования обеспечит длительную и безопасную работу системы.

Разновидности котельных по расположению

Естественно, существуют требования к безопасности, и их потребуется соблюдать при обустройстве подобного помещения, как котельная, но все-таки они будут представлять нам правил выбора в вопросе типа топлива, размера и местоположения топочной.

По типу размещений в частном доме котельные могут быть:

1. Встроенные в дом. В таком случае все оборудование будет размещено в одной из комнат доме (как правило, это коридор или кухня). В плане дешевизны и простоты обустройства это идеальный вариант, но подойдет только в том случае, если вы планируете применять маломощные котельные установки (компактные). Котел на газу с надувной горелкой в таком случае лучше не применять по причине высокого уровня шума, а оборудование, которое работает на солярке, может доставлять множество неудобств из-за резких неприятных ароматов.
2. В пристройке или отдельное помещение дома. Все котельное оборудование размещено в отдельном помещении, которое будет соединено с домом лишь одной или даже парой стенам. Дверь в подобное помещение следует оббивать негорючими материалами. Это идеальный вариант с точки  зрения безопасности и удобства. Если котельная будет около жилых помещений, то оптимальным вариантом будет произвести дополнительную шумовую изоляцию – в СНиП об этом ничего не говорится, но это будет куда удобнее.
3. Отдельно стоящее здания. Все оборудование способы и вовсе вынести в отдельное самостоятельное здание, которое будет обустроено в соответствии по всем правилам и нормам. Оно будет соединено с домом при помощи тепловых трасс. В таком случае у вас будут развязаны руки, потому что можно будет применять оборудование разных типов и при этом не переживать о шуме, наличие неприятных ароматов. Часто подобные котельные обустраивают, когда применяется газовый котел с высоким уровнем мощности. Недостатком станет затраты на постройку здания, а также прокладывание коммуникаций.

В идеале следует продумать размещение котельной еще при проектировании дома. Если же дом уже построен, а число вероятных вариантов расположения будут сокращены, из-за чего можно столкнуться с тем, что выбор оборудования для отопления будет сильно сужен. В любом случае, если начинать обустройство, следует обращаться к профессиональным мастерам.

Требования и нормы

Если вы решили обустроить в своем частном доме котельную для эффективного отопления помещений, то, посмотрев фотографии на специализированных сайтах, вы сможете увидеть, какой должна быть котельная после завершения всех работ.

Решая вопрос, какую котельную выбрать для частного дома, в первую очередь следует ознакомиться с правилами безопасности во время работ по её обустройству.

• помещение жилого дома, которое будет использоваться под котельную, обязательно должно иметь пассивную вентиляцию приточного типа. Например, над дверью, выходящей в смежную комнату, должен быть зазор или же решетка. Площадь отверстия зависит от мощности установленного в помещении оборудования: для установок с мощностью до 30 кВт – до 200 кв. см, а для оборудования отопления с мощностью более 30 кВт – 250 кв. см;
• в помещении должна быть устроена система вывода газа. Она создается через дымоход, если мощность устройств, установленных в помещении, не превышает 30 кВт. Также для вывода газов может использоваться и наружная стена. На фотографиях из инструкций можно увидеть, как должна устраиваться эта система;
• в частный дом котельная монтируется на расстоянии, указанном в паспорте, к устанавливаемому оборудованию. Также во время выполнения монтажных работ необходимо руководствоваться инструкцией по пожарной безопасности, которая обеспечивает удобство эксплуатации и ремонта;
• когда в котельной выполняется установка газового оборудования, специалисты рекомендуют монтировать датчики, которые сигнализируют о нарушении норм природного и угарного газа. Кроме этого, должна быть форточка. Еще не помещает и фрамуга, которая позволит обеспечить экстренное проветривание.

План котельной с газовым котлом

Задействование в качестве теплоносителя природного газа – экономичное и продуктивное решение, но сопряженное с большим риском по причине взрывоопасности. Устроение помещения для газового котла по этой причине имеет жесткие требования, изложенные в СНиПе.

Данный вид топлива даже в незначительных количествах способен оказывать вредное воздействие на здоровье, поэтому одним из важных принципов безопасного использования газа является хорошая вентиляция. Отсутствие качественной вытяжки влечет за собой меньшую теплоотдачу при одинаковом расходе.

Схема расположение оборудования котельной частного дома зависит от его мощности и эксплуатируемого состояния газа. Сжиженная форма категорически не допускает установки источника теплоснабжения в подвале. Удельный вес такого носителя гораздо больше воздуха, при утечках он концентрируется в низовьях здания, где может инициировать взрыв.

Нет нужды подыскивать или выстраивать отдельный угол для приборов с мощностной характеристикой до 60кВТ. Вполне возможна установка в кухне, на чердаке, в кладовой и т.д., если они отвечают условиям:

• наличие окна с форточкой;
• объем не менее 15 кубометров и сверху по 0,2 кубометра на каждый выделяемый киловатт;
• высота минимум 2,5 м.

Более мощные агрегаты должны размещаться в обособленных бытовках на любом этаже, при этом цокольный следует рассматривать в последнюю очередь. Отдельно стоящие котельные должны иметь собственный фундамент с присутствием в нем определенной доли песка. Точку, где топится аппарат, необходимо привести в соответствие нормативам:

• окна от 0,5 кв.м,
• ширина дверного проема от 0,8м,
• обшивка огнеупорным материалом с пределом огнестойкости не менее 45 минут,
• наличие свободного пространства вокруг теплогенератора радиусом 0,7м и больше.

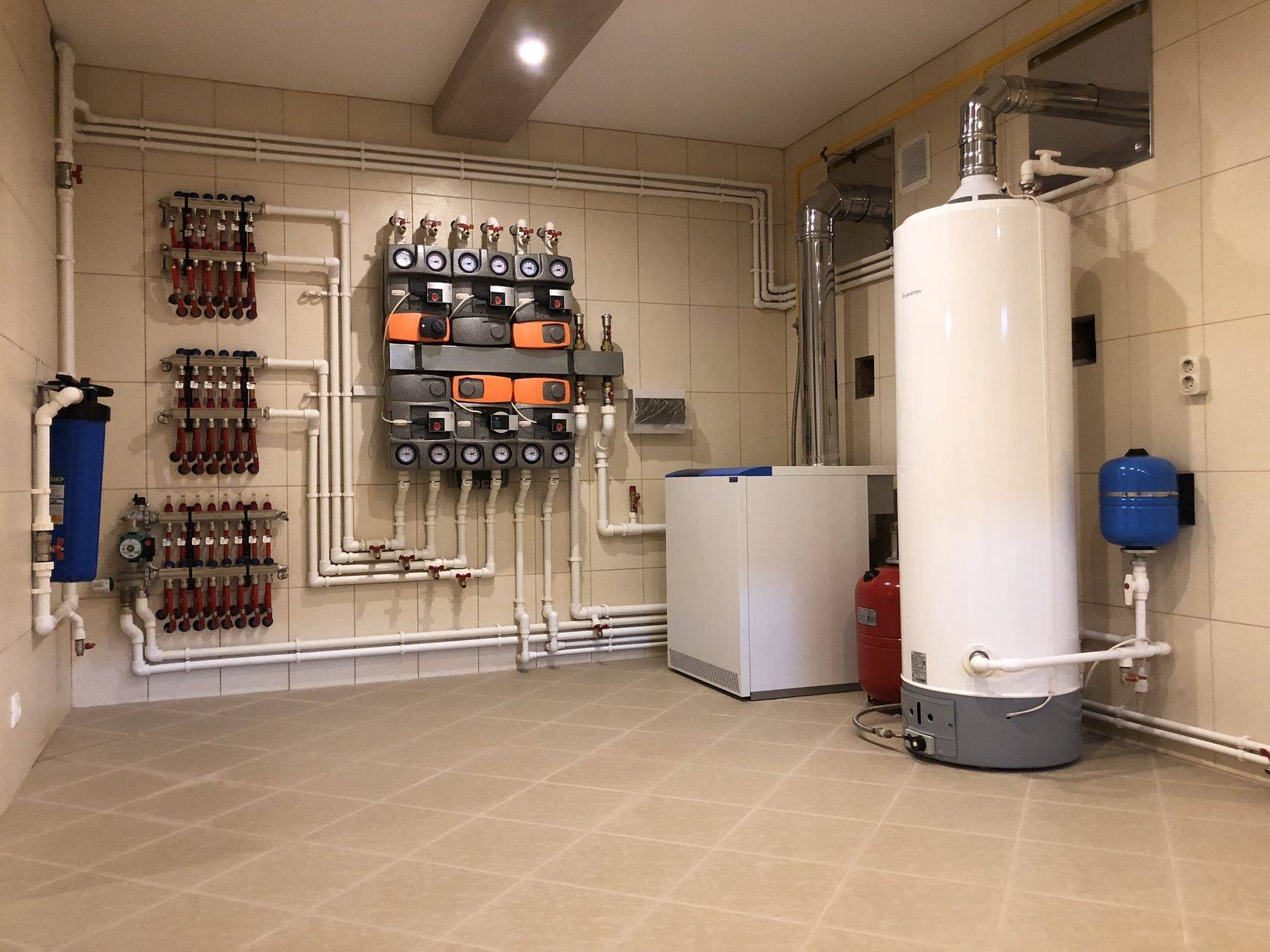

Набор технических средств газовой котельной

Применение газа для обогрева производится при участии:

• отопительного котла;
• бойлера, нагревающегося за счет газооборудования, обеспечивающего жилье горячей водой;
• распределительного коллектора, в состав которого входят циркуляционный насос, гидравлический распределитель и гребенка;
• расширительной емкости, служащей нейтрализатором увеличивающегося давления вследствие повышения температуры носителя;
• группы безопасности в комплектации из манометра, предохранительного клапана и отводчика воздуха;
• труба отвода дыма эффективного диаметра и высотой над уровнем конька крыши не менее 5м с дополнительным каналом для чистки;
• организованный сливной комплекс на случай простоя аппарата;
• навигация в виде электронной автоматики;
• система огнеудаления и пожаротушения.
