Кран Маевского: виды и область применения

Воздушный кран Маевского: принцип работы, устройство, установка на чугунную батарею

Воздушные пробки внутри системы отопления препятствуют нормальной циркуляции теплоносителя и полноценному прогреву батарей. Для удаления этих пузырей применяется запорная арматура двух типов – автоматический поплавковый воздухоотводчик и ручной кран Маевского, чье устройство и принцип действия мы рассмотрим в рамках данной публикации.

Конструкция и принцип работы

Первым делом разъясним, что такое кран Маевского – сервисный вентиль, предназначенный для ручного спуска воздуха в определенных точках системы отопления. Современный образец краника, показанный на чертеже, включает следующие детали:

• латунный корпус с никелированным покрытием;
• винт запорный с конусным наконечником;
• нейлоновый колпачок с выпускным отверстием;
• уплотнительное кольцо из пластика либо резины EPDM.

Плас можно поворачивать и направлять выпускной канал в нужную сторону

В торце корпуса просверлено калиброванное отверстие диаметром 2 мм, снаружи выполнена присоединительная трубная резьба. Внутри корпуса предусмотрена камера с боковым выходом, куда вкручивается запорный конусный винт.

Кран работает по принципу игольчатого клапана – когда винт затянут, главное отверстие герметично перекрывается конусовидным наконечником. Для развоздушивания системы винт откручивают, конус открывает проходное сечение, тогда воздух вместе с водой выходит наружу через боковой канал. Положение выпускного отверстия настраивается вращением пластикового колпачка.

Историческая справка. Ручной воздухоотделитель был придуман русским инженером Ч. Б. Маевским в 30-х годах прошлого столетия. Изобретение послужило заменой обычным водопроводным вентилям, используемым для удаления воздушных пробок из централизованных сетей теплоснабжения. Установка новых кранов сделала невозможным несанкционированный отбор горячей воды из системы.

Как выглядит старый советский вентиль Маевского, показано на схеме. Официальное название сантехнического элемента – клапан радиаторный воздушный игольчатого типа СТД 7073В.

Технические характеристики воздухоотделителей Маевского, применяемых в системах водяного отопления частных и многоквартирных домов:

• максимальная рабочая температура – 120 °C;
• жидкая среда – подготовленная вода либо незамерзающий теплоноситель (антифриз);
• рабочее давление – до 10 Бар (1 МПа);
• присоединительные размеры трубной резьбы – ¼”, ½”, ¾”, метрической – М10 шаг 1 мм;
• срок службы изделия из качественной латуни составляет не менее 30 лет.

Примечание. Для более экстремальных условий эксплуатации существуют модели кранов, рассчитанные на давление 16 Бар (маркировка согласно ГОСТ – Ру16) и температуру жидкой среды +150 градусов.

Сфера применения и разновидности кранов

Ручные клапаны Маевского используются для таких целей:

1. В первую очередь, удаление воздушных пузырей из радиаторов отопления всех типов – алюминиевых, стальных и чугунных.
2. Сброс воздуха из полотенцесушителей.
3. Периодическое развоздушивание проблемных участков тепловой сети – развернутых кверху компенсаторов, обводных петель (например, над входной дверью), стояков и других мест, где скапливается воздух.

Установка кранов для спуска воздуха предусматривается всеми производителями современных радиаторов. Отопительные приборы с завода комплектуются футорками (пробками) с отверстием под вентиль Маевского. Батарейный клапан выбирается по диаметру наружной трубной резьбы — G¼”, ½”, ¾”.

Справка. Внешняя резьба G¼” воздушного вентиля идентична штуцеру стандартного манометра.

Если нужно организовать спуск воздуха на проблемном участке системы, покупается клапан советского образца с наружной метрической резьбой М10 х 1. Стенка трубы просверливается сверлом Ø9 мм, метчиком нарезается резьба, затем вкручивается кран Маевского с уплотнением стыка сантехническим льном.

Альтернатива

Водоразборные краны

Преимущества: водоразборные краны без труда можно найти практически в любом хозяйственном магазине, в том числе в сельской местности. Использование таких кранов в процессе заполнения отопительной системы позволяет легко локализовать утечку воды в сосуд, что освобождает от необходимости контролировать каждый кран постоянно.

Недостаток: через такие краны часто осуществляется разбор воды потребителями. Вода в закрытых системах теплоснабжения недопустимо низкого по санитарным нормам качества (непригодна для бытовых нужд), при этом в случае повышенного расхода теплоносителя его качество может снижаться ещё значительнее, способствуя быстрому зарастанию труб накипью и усилению коррозии.

Водозаборный шаровой кран 1/2′ фирмы Bugatti. Можно повесить небольшой навесной замок и тем самым минимизировать несанкционированный слив теплоносителя из системы отопления

Удаление воздуха через резьбу

Обладая некоторой сноровкой, из радиатора, не оборудованного воздухоотводным устройством, можно стравить воздух через резьбу верхнего присоединения. Однако процедура это довольно сложная и трудозатратная.

Альтернативы не требующие обслуживания

Краны Маевского и водопроводные краны не являются автоматическими устройствами: человек должен привести их в действие и отследить момент, когда их нужно закрыть. При пуске крупных систем отопления или на приборах, где воздух скапливается постоянно, эксплуатация таких устройств неудобна. Варианты, лишённые подобных недостатков:

Применение систем отопления, исключающих накопление воздуха в радиаторе

В системах отопления всегда есть устройства для удаления воздуха на магистралях — автоматические воздушники или открытые расширительные баки. Если подводить к верхней пробке радиатора воду сверху, воздух сможет выходить через этот угол. Однако, если скорость воды превышает 0,2—0,25 м/с, пузырьки не всплывают против течения даже в вертикальной трубе (стояке), и наличие крана на радиаторе окажется полезным. Кроме того, при нижней разводке (подаче воды по стоякам снизу) стояки могут продолжаться за радиаторы верхнего этажа специальными воздушными трубами, идущими к централизованным воздухосборникам. Такая конструкция достаточно эффективна, однако затраты на трубы при этом сильно возрастают.

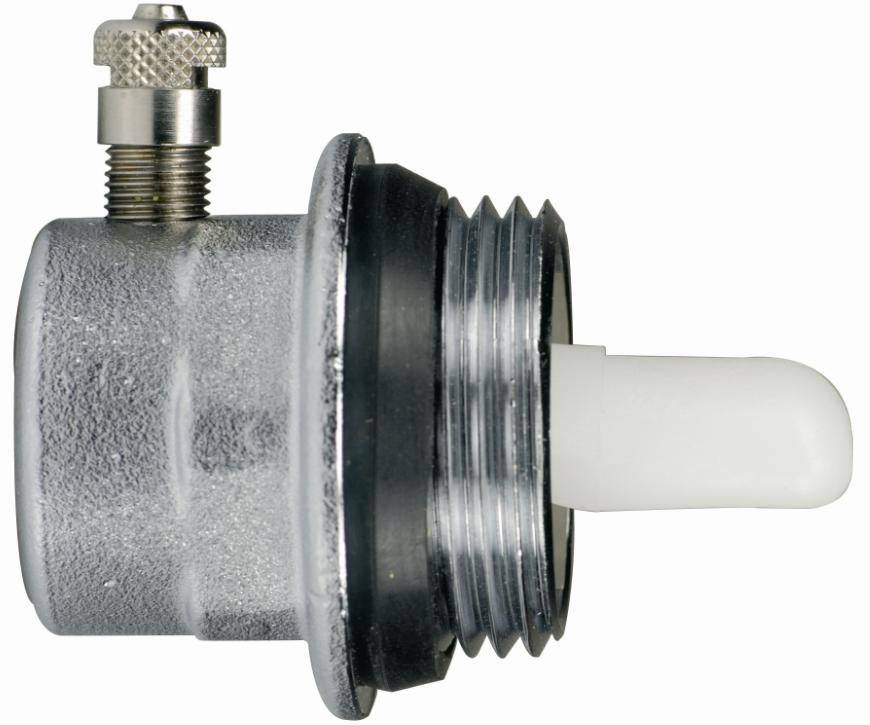

Автоматический воздухоотводчик

Аналогичен другим автоматическим воздушникам, но от устанавливаемых обычно на магистральных трубопроводах устройств отличается, как правило, угловым исполнением (вход по горизонтали, а отверстие должно смотреть строго вертикально).

Автоматический воздухоотводчик итальянской компании ITAP — хорошая альтернатива крану Маевского

Как установить кран Маевского

Установка крана выполняется непременно в верхней части радиаторного устройства со стороны, противоположной поступлению теплоносителя, так как именно в этом месте собирается воздух. Следует учитывать особенности каждой системы. Если в доме смонтирована вертикальная отопительная система, то краны Маевского устанавливаются на радиаторах верхнего этажа. Кроме того, воздухоотводчики устанавливаются на все приборы отопления, которые подводятся к стояку ниже верхней оси подключения.

При использовании горизонтальной системы краны монтируются на все без исключения отопительные приборы, на которых возможно их подключение.

Во многих ванных комнатах имеются полотенцесушители, которые нагреваются благодаря циркулирующему внутри них теплоносителю. На таких приборах устанавливается кран Маевского для полотенцесушителя. Монтаж имеет некоторые особенности. Если полотенцесушитель имеет нижнее подключение, то для него уже предусмотрено место для вкручивания крана. А вот для модели, имеющие боковое подключение, необходимо дорабатывать. В подводящую трубу врезается тройник, в который вкручивается кран. Отверстие для выхода воздуха должно быть направлено в сторону от стены. Некоторые модели полотенцесушителей желательно оборудовать даже двумя воздухоотводчиками.Если установка крана Маевского осуществляется на напольный радиатор, расположенный горизонтально и параллельно поверхности пола, то его размещают в верхней части самой высокой точки радиатора. Регулировочный винт направляется вверх.

Порядок установки крана на радиатор

1. Перед началом установки крана необходимо слить из системы воду.

2. Выкрутить заглушку, находящуюся в верхней части радиатора.

3. Вкрутить на место заглушки кран. В стандартной комплектации крана предусмотрена резиновая прокладка, обеспечивающая герметичность его установки. Для более надежной герметизации рекомендуется накрутить на резьбу крана ФУМ-ленту или промасленные льняные волокна.

Если производится установка крана на старую чугунную батарею, не имеющую отверстия, то выполняется следующая доработка. В чугунной заглушке просверливается отверстие, имеющее немного меньший диаметр, чем у крановой резьбы. Производится нарезка резьбы внутри чугунной заглушки. После этого выполняется примерка и вкручивание крана-воздухоотводчика.

Установка и эксплуатация

Самое главное в процедуре монтажа крана Маевского — это правильно выбрать точку установки. Вам нужен участок в верхнем сегменте радиатора, причем расположенный со стороны, противоположной месту поступления горячей воды в батарею. Именно здесь и возникают большие скопления воздуха.

В большинстве современных радиаторов отопления уже предусмотрено специальное место для установки крана Маевского. До монтажа оно закрыто с помощью заглушки. Ее нужно вынуть, предварительно слив всю воду из отопительной системы, а затем закрепить кран в соответствующем месте.

Для того чтобы сделать соединение наиболее надежным, используются специальные резиновые уплотняющие прокладки. Кроме того, резьбу необходимо слегка уплотнить с помощью ФУМ-ленты или льняной пакли.

В старых чугунных батареях места под кран Маевского, как правило, не предусмотрено, поэтому процедура установки будет несколько сложнее. В боковой части такого радиатора находится большая заглушка. В ней необходимо просверлить отверстие, при этом диаметр его должен быть немного меньше, чем у резьбы крана.

Затем с помощью специальных плашек внутри этого отверстия делается резьба. В завершение кран Маевского устанавливается и герметизируется так же, как и в случае с современными радиаторами. Не забудьте, что все работы выполняются только при отсутствии воды в отопительной системе.

Перейдем к тому, как использовать кран Маевского для спуска излишнего воздуха из радиатора. Естественно, мы будем говорить о ручной разновидности, поскольку остальные работают без вмешательства человека.

1. В качестве подготовка поставьте на пол под тем местом, где будут проходить работы, тазик или другую пустую емкость. Также приготовьте тряпку. Когда вы будете выпускать воздух, на определенном этапе польется вода, поэтому следует предотвратить ее попадание на пол.
2. Если работоспособность вашей отопительной системы обеспечивается за счет использования специальных насосов, то их следует отключить минимум за 10 минут до того, как откроете кран. Во время работы таких насосов воздух не успевает скапливаться в определенной точке, вместо этого он разносится вместе с водой по всей системе, поэтому толку от стравливания не будет.
3. После того как подготовка завершена, нужно очень аккуратно открутить запорный винт. Делается это либо с помощью специального ключа, идущего в комплекте, либо просто отверткой. Вам нужно осуществить поворот против часовой стрелки, примерно на ¼ или ½ оборота. Еще раз упомянем об аккуратности. Поворачивать винт нужно очень плавно, особенно в том случае, если вы осуществляете первоначальный запуск нового радиатора.
4. В результате поворота винта через кран начнет выходить воздух. Определить этот момент можно по специфическому шипению. Вам нужно держать кран в открытом положении до тех пор, пока из него вместо воздуха не потечет вода. Поначалу струйка будет прерывающейся — это значит, что процесс еще не закончен. А вот когда струя станет непрерывной, можно закрывать кран Маевского.

Если после проведенной процедуры батареи не начали нагреваться, это значит, что проблема заключается не в наличии воздуха. Скорее всего, в отопительной системе возник засор. Справиться с ним самостоятельно вы не сможете, поэтому придется вызвать сантехническую бригаду.

Как видите, в процессе спуска воздуха из радиатора с помощью крана Маевского нет ничего сложного. Но могут возникнуть две проблемы. Во-первых, иногда бывает так, что отверстие, через которое должен выходить воздух, засоряется. В этом случае можно просто устранить проблему с помощью иголки или еще чего-нибудь тонкого и острого.

Во-вторых, если вы редко занимаетесь стравливанием воздуха из батареи, регулировочный винт может банально заржаветь. Понятно, что повернуть его в такой ситуации будет проблематично. В этом случае вам понадобится специальный смазывающий спрей, который можно приобрести в соответствующих магазинах.

Этим средством необходимо побрызгать винтовую резьбу и подождать несколько минут. После этого процедура откручивания должна пройти безболезненно. Чтобы предотвратить подобные ситуации в дальнейшем, каждый раз после использования крана Маевского обрабатывайте регулировочный винт специальной смазкой на основе силикона. Это поможет уберечь его от воздействия воды и воздуха в системе отопления.

Даже самый простой и недорогой кран Маевского способен верой и правдой прослужить долгие годы при правильной эксплуатации и уходе. Так что не забывайте периодически чистить и смазывать это оборудование. В этом случае батареи всегда будут надежно обогревать ваше жилище. Удачи!

Откуда в системе берется воздух?

Воздушные пробки внутри системы отопления появляются неизбежно в следующих случаях:

• когда проводится монтаж новой отопительной системы;
• в случае ремонта системы и удалении из нее воды;
• при установке новых радиаторов;
• при подсосе воздуха в систему в процессе ее работы;
• когда происходит постепенное выделение пузырьков воздуха из воды, что является естественным физическим явлением;
• при наличии коррозийных процессов, которые сопровождаются выделением некоторого количества воздуха. Особенно подвержены таким процессам в городских квартирах алюминиевые батареи отопления.

Устройство и принцип работы прибора

Привычные многим краны Маевского изготавливались под управление специальным ключом либо слесарной отверткой. То есть по факту такие изделия нельзя назвать автоматическими приборами.

Современные прообразы кранов Маевского – автоматические воздухоотводчики – конструкторы несколько усовершенствовали.

Автоматические модели работают без какого-либо стороннего вмешательства.

Но в сантехнической практике встречаются различные конструктивные вариации кранов Маевского:

• прямые штоковые ручные;
• угловые штоковые ручные;
• поплавковые вертикальные автоматические.

Ручные и автоматические варианты несколько отличаются в том плане, что первые могут монтироваться практически в любом положении, а вторые исключительно в положении вертикально.

Ручные конструкции традиционно монтируются непосредственно в тело радиаторных панелей или батарей. Автоматические воздухоотводчики, как правило, предназначены под установку на магистралях в труднодоступных для обслуживания точках системы отопления.

Разнообразие кранов

Здесь показано разнообразие конструкций кранов Маевского, которые наиболее часто встречаются в сантехнической практике. В наборе ручные, автоматические изделия, а также совмещённые с предохранительным клапаном

Принцип работы основан на взаимодействии простейших деталей. Ручными конструкциями фактически представлен обычный игольчатый клапан.

Элементами такого клапана являются:

1. Корпус металлический.
2. Шток с резьбой и проходными канавками.
3. Колпак с каналом для выхода воздуха.
4. Уплотнитель резиновый кольцевой.

Материалом под изготовление кранов Маевского традиционно выбирается латунь. Правда отдельная деталь механизма – колпак с воздушным каналом – может иметь исполнение из капрона, нейлона, высокотемпературной пластмассы.

Модификация воздушного отводчика для домашних радиаторов отопления. Конструктивный вариант под специальный ключ. Удобный и практичный кран для бытового применения

Латунный корпус устройства по внешнему диаметру нижней части имеет резьбу. Этой частью корпуса кран ввинчивается в посадочное место пробки радиатора отопления.

Действие механизма ручного крана

Всё просто. В обычном состоянии винт управляющего штока вкручен до упора игольчатой частью в кольцевую обечайку спускного отверстия.

Когда появляется необходимость освободить систему от воздушной пробки в радиаторе, сантехник (или владелец жилья) ключом либо отвёрткой выкручивает винт на 2-3 оборота. За счёт большой разницы плотности воды и воздуха, последний первым утекает сквозь открывшееся выходное отверстие.

Дальше воздушный поток устремляется сквозь продольные канавки штока и попадает в область под капроновым колпаком. Оттуда воздушная масса выбрасывается через выходной канал. Как только поток воздуха прекратился, и следом потекла вода, сантехник заворачивает винт крана Маевского до упора. На этом процедура спуска воздуха завершается.

Периодически процедуру по удалению воздуха из контурного отопления повторяют, так как за один раз спустить весь объём воздуха не удаётся.

В отопительных системах с верхней разводкой механический КМ используют редко

Принцип работы автоматических воздухоотводчиков

Несколько иным видится действие автомата – последователя крана Маевского. Принцип работы похожего изделия, но действующего автоматически, существенно отличается от ручного стандарта. Воздухоотводящий автоматический кран размещается в цилиндрическом корпусе. Внутри цилиндра установлен поплавковый механизм.

Системой рычагов поплавок механизма связан с игольчатым штоком. В этой конструкции шток имеет вертикальное расположение. Его игольчатое окончание исполняет функции клапана, блокирующего или деблокирующего отверстие верхней части цилиндра. Вход воздушно-водной среды предусмотрен в нижней части.

По факту присутствия воды внутри цилиндра воздухоотводчика поплавок поднят давлением. Сила давления прижимает игольчатую часть клапана. Та, в свою очередь, закрывает верхнее выходное отверстие.

Но стоит только внутрь цилиндра попасть воздуху, сила давления воды на поплавок ослабевает, игольчатая часть клапана отходит вниз. Открывается верхнее калибровочное отверстие, сквозь которое воздух выбрасывается наружу. По мере схода воздушного пузыря цилиндр вновь заполняет вода. Клапан устанавливается поплавком в положение «закрыто».

Как установить кран Маевского

Монтаж крана Маевского довольно прост и не требует специальных навыков.

Порядок действий:

1. Слить из системы воду. Если отопительная сеть оснащена насосом, отключить его за 15 минут до начала работ.
2. Выкрутить заглушки в местах, где будут установлены клапаны. Обычно это верхняя точка радиатора, дальняя по отношению к отопительному прибору, именно в таких местах чаще всего скапливается воздух.
3. Вкрутить кран Маевского так, чтобы выпускное отверстие было направлено в сторону от стены на 45 градусов вниз – для удобства сбора воды при открытии клапана. Для герметичности рекомендуют обмотать резьбу промасленной паклей или ФУМ лентой.

Особенности монтажа в отдельных ситуациях

Проще всего устанавливать кран Маевского в современных радиаторах, где предусмотрены все необходимые отверстия.

При установке крана на разные виды труб и типы отопительных контуров нужно учесть следующее:

• В вертикальном тепловом контуре устройство монтируется в батареи на последнем этаже и на приборы, подведенные к стояку ниже оси отопления.
• В горизонтальной системе отопления краны ставятся на все приборы, где это конструктивно возможно.
• В напольном радиаторе для монтажа выбирается самая высокая его точка, кран ставится винтом вверх.
• В полотенцесушителе с нижним подключением место для установки крана предусмотрено производителем. В полотенцесушитель с боковым подключением сначала врезают тройник, а уже в него монтируют воздухоотводчик. Полотенцесушитель сложной формы лучше оснастить несколькими клапанами.
• В чугунных батареях может не быть подходящего отверстия, придется провести подготовительную работу. Нужно вырезать в заглушке отверстие чуть меньше размера резьбы крана, нарезать резьбу и затем вкрутить клапан, дополнительно изолировав место крепления.

Установка крана Маевского в систему отопления

Поскольку паровоздушная смесь всегда стремится подняться к самой высокой точке отопительного контура, именно там следует устанавливать КМ. Помимо этого, главного правила, следует учесть особенности монтажной схемы теплосети.

При вертикальной подаче рабочей среды краном Маевского комплектуются все радиаторы последнего этажа, имеющие нижнюю подачу и обратную магистраль.

Поскольку самопроизвольный отвод паровоздушной смеси существенно затрудняется если уровень подводящих трубопроводов ниже чем верхняя ось подключения, все приборы,подключенные к этим трубопроводам должны оснащаться паровоздушными клапанами конструкции Маевского.

Если в частном доме или квартире подающая магистраль имеет горизонтальное расположение, на все входящие в систему радиаторы необходимо установить отдельные КМ.

При наличии изгибов в системе магистральных трубопроводов, кран Маевского устанавливается в верхней точке изгиба, поскольку в этом месте образование воздушной пробки практически неизбежно.

Система «Теплый пол» так же может быть укомплектована паровоздушным клапаном, который целесообразно установить на коллекторном участке магистрали, выше уровня пола.

Монтаж устройства на чугунную батарею

Для установки крана Маевского в старый чугунный радиатор можно приобрести специальную торцевую заглушку, имеющую специальное резьбовое отверстие для установки КМ.

Если по каким-либо причинам приобрести такую заглушку не удается, можно установить кран Маевского в имеющуюся заглушку. Для этого необходимо:

1. полностью отсоединить радиатор от отопительного контура;
2. снять радиатор, слить остатки теплоносителя и тщательно промыть его внутреннюю полость;
3. на противоположной от подключения стороне радиатора выкрутить верхнюю заглушку и просверлить в ней отверстие под резьбу соответствующего диаметра;
4. снять фаску, нарезать левую резьбу и установить в заглушку КМ, предварительно намотав на его резьбовую часть фум-ленту или сантехнический лен;
5. закрепить радиатор на прежнем месте;
6. подсоединить подающую и обратную магистраль;
7. отвернуть конусный винт крана Маевского на 2 — 3 оборота и дождаться полного развоздушивания системы, после чего закрыть кран.

Установка КМ на современные радиаторы

Все выпускаемые в настоящее время радиаторы укомплектовываются специальными заглушками. Установка кран Маевского в такие радиаторы крайне проста: достаточно выкрутить стандартную заглушку, а на ее место установить КМ.

Важно! Поскольку на заглушках радиаторов всегда нарезана левая резьба, в процессе вкручивания крана Маевского в пробку затяжка последнего ослабляется. Для того чтобы этого избежать, при вкручивании КМ пробку следует зафиксировать с помощью ключа. Закономерно, что при выкручивании паровоздушного клапана пробка радиатора затягивается

Закономерно, что при выкручивании паровоздушного клапана пробка радиатора затягивается

Закономерно, что при выкручивании паровоздушного клапана пробка радиатора затягивается.

Как поставить кран Маевского на полотенцесушитель

Одним из наиболее уязвимых элементов системы централизованной подачи горячей воды в плане завоздушивания является полотенцесушитель. Стравливать воздух из полотенцесушителя можно несколькими способами, однако наиболее эффективным и удобным является использование крана Маевского.

Если специальное отверстие для монтажа КМ не предусмотрено изготовителем, установить паровоздушный клапан можно самостоятельно, для этого потребуется:

1. перекрыть подачу горячей воды в полотенцесушитель. Сделать это можно, закрыв соответствующие краны, а при отсутствии таковых, следует обратиться в правление дома и полностью перекрыть стояк ГВС;
2. на верхний патрубок накрутить латунный тройник. Для герметизации соединения можно использовать фум-ленту или сантехнический лен;
3. в свободный патрубок тройника установить кран Маевского;
4. возобновить подачу горячей воды и развоздушить полотенцесушитель с помощью установленного устройства.

Важно! Если образование воздушных пробок происходит регулярно, целесообразно вместо механического крана Маевского установить автоматический воздухоотводчик
