Современные раскладные лестницы на чердак: 5 видов

Конструирование и монтаж лестницы на чердак

Важно! Раскладные секции должны быть максимально прочно соединены между собой шарнирами, но при этом легко раскладываться и собираться. Крышку люка стоит сделать распашной наружу. Также необходимо позаботиться и об укреплении самого люка

Лучше всего использовать металлический уголок, который надежно зафиксирует люк и поможет обезопасить процедуру спуска и подъема. Стоит отметить, что конструкция лестницы должна быть закреплена не только на крышке, но и фиксироваться к полу чердака. Еще один важный момент – это способ приведения лестницы в рабочее состояние. Стоит продумать вариант фиксации, а также безопасный, но простой способ приведения лестницы в рабочий вид

Также необходимо позаботиться и об укреплении самого люка. Лучше всего использовать металлический уголок, который надежно зафиксирует люк и поможет обезопасить процедуру спуска и подъема. Стоит отметить, что конструкция лестницы должна быть закреплена не только на крышке, но и фиксироваться к полу чердака. Еще один важный момент – это способ приведения лестницы в рабочее состояние. Стоит продумать вариант фиксации, а также безопасный, но простой способ приведения лестницы в рабочий вид.

Когда чердачная складная лестница будет готова, следует протестировать ее и убедиться, что все детали выполняют свою функцию исправно. В процессе эксплуатации останется только вовремя смазывать шарниры и другие подвижные части, а также следить за состоянием ступеней.

Видео по теме:

8 самых популярных лестниц для чердака

Давайте более подробно рассмотрим некоторые из самых популярных лестниц, которые продаются в магазинах

Но сначала обратим внимание на U-значения, указываемые в спецификациях

Проще говоря, чем ниже коэффициент теплопроводности, тем меньше потери тепла через люк. В результате достигается большая экономия энергии за счет меньшего количества энергии, необходимого для поддержания постоянной желаемой температуры в помещении.

Двухсекционная Basic

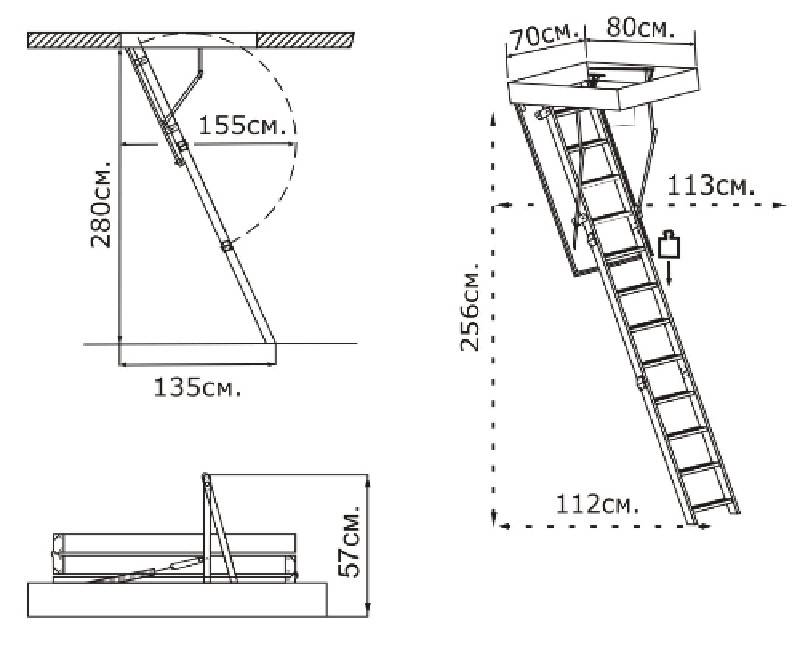

Двухсекционная складная лестница на чердак размеры

Эта двухсекционная раздвижная металлическая лестница — недорогое решение, идеально подходящее для периодического использования в домашних условиях. Работает независимо от люка.

Характеристики:

• Максимальная нагрузка до 150 кг.
• Дополнительный поручень.
• Легкий алюминий.
• Максимум от пола до этажа высотой 2,6 м.
• Для минимального размера люка 406×457 мм.
• Нескользящие протекторы.
• Резиновые ножки.

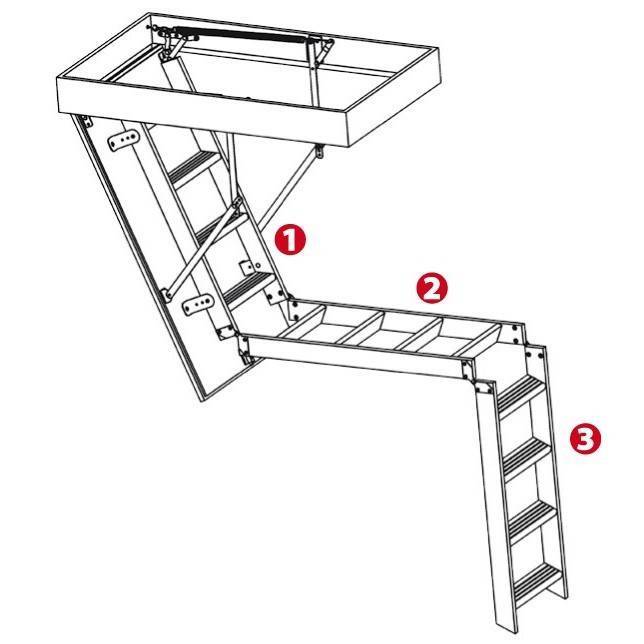

Базовая 3-х секционная

Основная 3-х секционная лестница

Трехсекционная раздвижная металлическая лестница — очень популярное решение. Это то же самое, что и Basic, но с некими особенностями.

Характеристики:

• Поручни в стандартной комплектации.
• Максимум от пола до этажа высотой 3 м.
• Для минимального размера люка 432×508 мм.

Двухсекционная лестница Делюкс

Deluxe 2-х секционная лестница

Эта первоклассная двухсекционная раздвижная металлическая лестница высшего качества идеально подходит для частого ежедневного использования и отличается мощным пружинным действием, которое упрощает опускание или складывание.

Характеристики:

• Максимальная нагрузка до 150 кг.
• Двойные поручни с полным вылетом.
• Пружины.
• Легкий алюминий.
• Максимум от пола до этажа высотой 3,2 м.
• Для минимального размера люка 508×686 мм.
• Нескользящие протекторы.
• Резиновые ножки.

Телескопическая лестница

Телескопическая конструкция

Это одна из самых современных чердачных лестниц. Уникальная телескопическая конструкция позволяет устанавливать ее в самых ограниченных пространствах. Она также подпружиненная с очень глубокими ступенями для простоты использования.

Характеристики:

• Максимальная нагрузка до 150 кг.
• Очень глубокие нескользящие протекторы.
• Пружины.
• Легкий алюминий.
• Максимум от пола до пола 2,88 м.
• Для минимального размера люка 520×620 мм.
• Резиновые ножки.

Деревянная лестница простая

Лестница складная деревянная на чердак

Деревянная складная лестница на чердак предварительно смонтирована на изолированном, защищенном от сквозняков, но незаконченном люке.

Он идеально подходит для людей, которые ищут полностью интегрированную лестницу, но хотят отделать ее цветом по своему выбору. Поставляется в трех или четырех секционном исполнении, в зависимости от размера люка.

Характеристики:

• До 160 кг максимальной нагрузки.
• Легкая древесина.
• Теплопередача U = 1,1.
• Максимум высота помещения 3,05 м.
• Нескользящие протекторы.

Деревянная лестница Lux

Складные лестницы на чердак с люком — цена выше за счет опций

Эта лестница похожа на предыдущую, но поставляется с готовым люком, что делает ее идеальной для людей, которые ищут полностью интегрированную лестницу с низким уровнем обслуживания.

Включает двухсекционный поручень, опору для лестницы и механизм разгрузки для еще более безопасного использования.

Характеристики:

• До 160 кг максимальной нагрузки.
• Поручень одиночный.
• Легкая древесина.
• Теплопередача U = 1,1.
• Максимум высота помещения 3,05 м.
• Нескользящие протекторы.
• Пружины.
• Резиновые ножки.

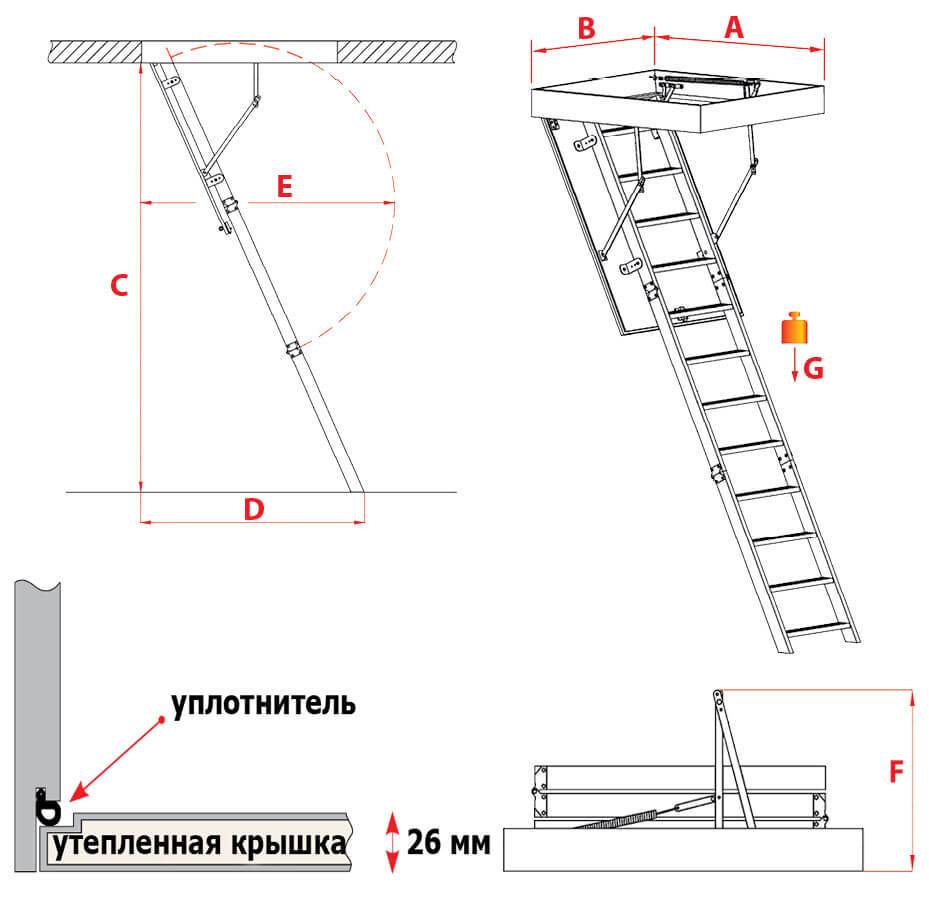

Лестница с герметичным люком

Герметизация люка уменьшает теплопотери

Эта лестница аналогична предыдущей, но люк полностью герметичен, благодаря чему коэффициент теплопередачи составляет 0,76.

Это делает ее идеальной лестницей для домов со значительной разницей температур между жилым помещением и чердаком. Поставляется только в виде трех секций.

Характеристики:

• До 160 кг максимальной нагрузки.
• Поручень одиночный.
• Легкая древесина.
• Теплопередача U = 0,76.
• Максимум высота помещения 2,8 м.
• Нескользящие ступени.
• Резиновые ножки.

Деревянная огнестойкая складная лестница

Лестница обработана противопожарным составом

Складная лестница из огнестойкой древесины действует как пламегаситель в случае пожара внутри здания благодаря своим высоким огнестойким свойствам (EI2: 30 мин).

Такая пожароустойчивая конструкция идеально подходит для установки в соответствии с требованиями строительных норм. Уникальный специальный механизм разгрузки исключает необходимость в замке.

Характеристики:

• До 160 кг максимальной нагрузки.
• Поручень одиночный.
• Легкая древесина.
• Теплопередача U = 0,9.
• Максимум высота помещения 3,05 м.
• Нескользящие ступени.
• Резиновые ножки.
• Пружины.

Процесс изготовления

Изготовить чердачные лестницы своими руками совсем не так сложно, как может показаться на первый взгляд. Конечно такой красоты, какой обладают промышленные модели вы не добьетесь, однако попробовать стоит. Чертежи чердачных лестниц своими руками которые можно сделать, можно просто найти на нашем сайте.

Далее в данной статье будет рассмотрен вопрос, как сделать лестницу на чердак своими руками.

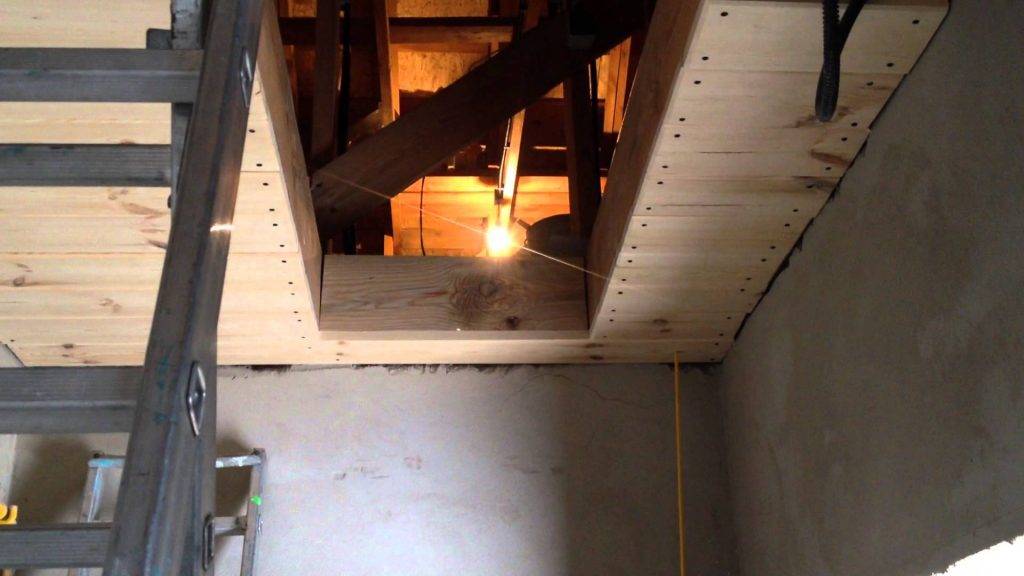

Люк – основа любой чердачной лестницы

Сделать люк можно своими руками, применяя следующие материалы:

• бруски 50×50 мм;
• фанера.

Порядок работ следующий:

определяемся с местом и размерами будущего люка;

Обратите внимание! К габаритным размерам люка следует добавить по 7-8 мм, чтобы крышка закрывалась легко и без скрипа

• разрезаем брус на 4 части необходимых размеров;
• выпиливаем на концах брусьев пазы;
• смазываем пазы клеем и соединяем брусья, усиливаем место соединения саморезами;

• чтобы диагональ не ушла, прикручиваем косынки;

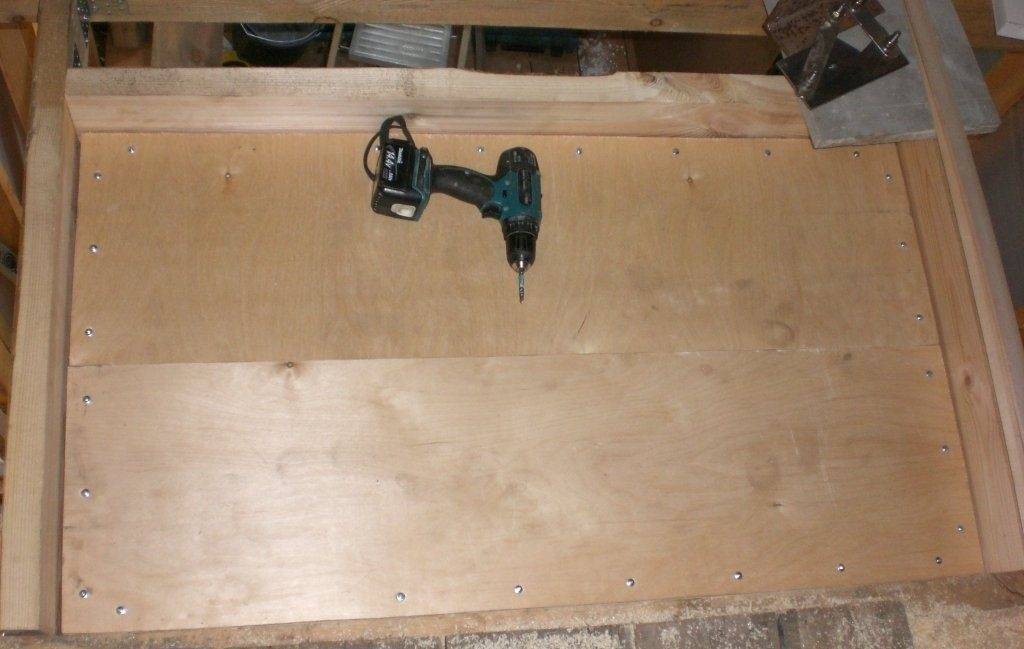

• закрепляем фанеру;
• примеряем люк в проем;

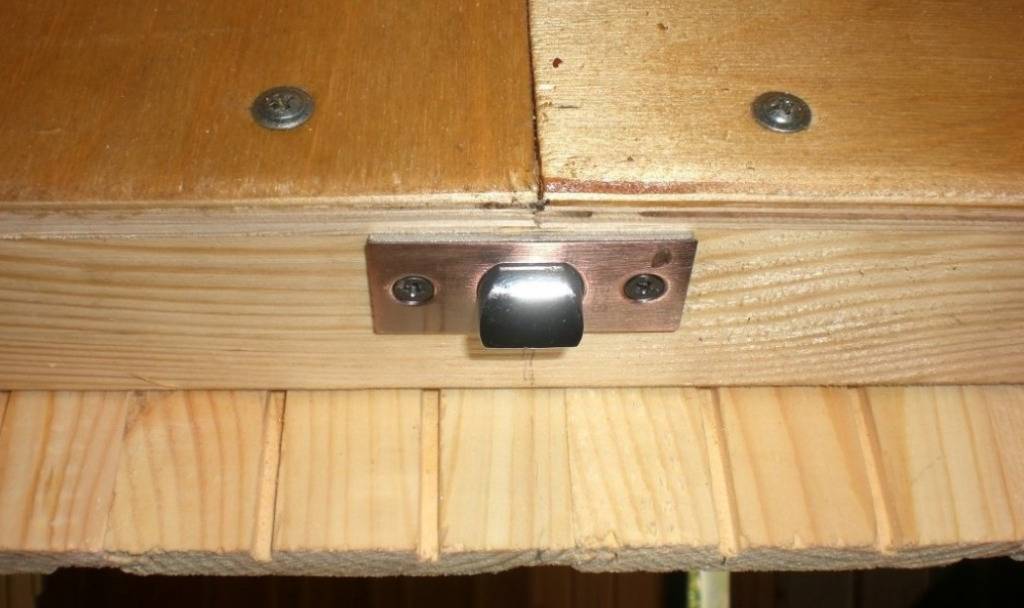

• чтобы хорошо закрыть люк, врежем в крышку защелку;
• для открытия люка будем использовать ручку, которая вставляется в отверстие и нажимает на защелку.

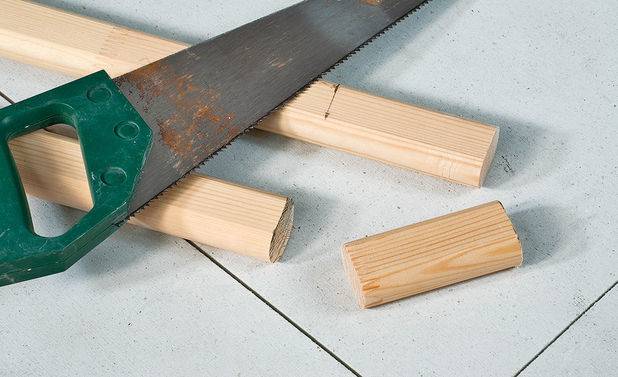

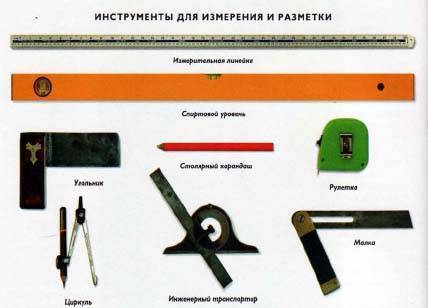

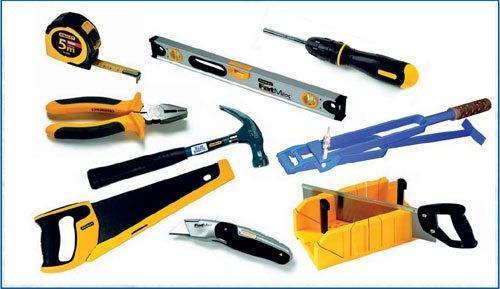

Необходимые инструменты и материалы

Для самостоятельного изготовления лестницы на чердак своими руками обязательно наличие всего списка:

• ножовка по дереву;
• пистолет с монтажной пеной;
• набор отверток или шуруповерт с комплектом бит;

• разнообразные саморезы, анкера;
• рулетка;
• карточные петли;
• бруски толщиной 20-30 мм.

Это только основные инструменты, которые понадобятся для самостоятельного изготовления, если уже есть готовая приставная деревянная лестница длиной на 30 см больше, чем необходимо до уровня проема.

Простая конструкция

В качестве примера рассмотрим как сделать чердачную лестницу своими руками.

Инструкция позволит понять принцип работ:

• на готовую цельную лестницу из дерева закрепляем 2 бруска по ширине, на нижнюю и верхнюю части. Причем верхний брусок крепим на петли, а нижний крепим жестко;
• распиливаем лестницу на 2 части. отмерив 2/3 длины. Верхняя часть будет более длинная, нижняя короткая;
• для придания жесткости по диагонали закрепляем 2 рейки;
• соединяем обе части лестницы петлями;
• с помощью анкеров закрепляем верхний брусок под люком;

• чтобы нижняя часть не раскрывалась, ее закрепляют крючком. Петля располагается на косоуре над местом распила.
• готовая лестница для чердака прижимается к поверхности стены и фиксируется.

Основным недостатком, которым обладает данная конструкция чердачной лестницы, является ее внешний вид и то, что видно все крепежи и бруски. Однако, даже такая лестница на чердак своими руками созданная значительно упростит трудности с подъемом и спуском с чердачного помещения.

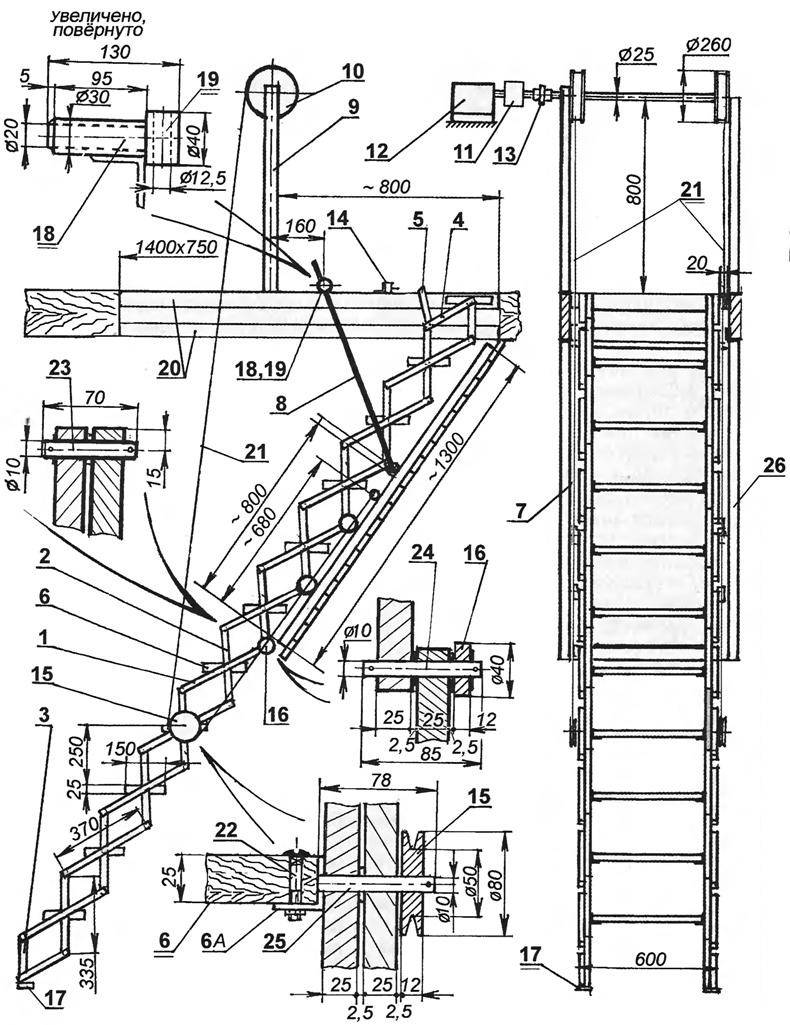

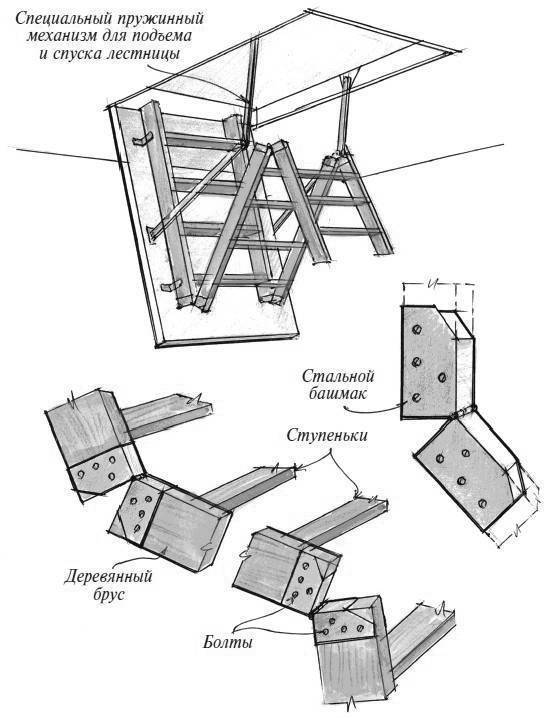

Складная конструкция на тетивах

Для изготовления конструкции следует выполнить несколько этапов:

поделим полную высоту на 3 части. Первая часть будет соответствовать размерам люка, вторая немного меньше, а третья будет покрывать оставшееся расстояние до пола;

• отмеряем угол люка с помощью малки;
• переносим угол на доски, тем самым отмечаем ступени;
• на месте будущего шарнира между секциями высверливаем отверстия;
• шлифуем все грани;
• распиливаем доски в тех местах, где будут ставиться шарниры;
• нарезаем и шлифуем ступени;
• под ступени делаем небольшие выемки в тетивах;
• вставляем ступени в выемки, сажая их на клей и скрепляя саморезами;
• соединяем секции специальными петлями. Для этого обязательно разместить секции на ровной поверхности;

• проверяем работоспособность каждой секции;
• собираем всю конструкцию и монтируем в проем;

• в случае необходимости проводим финишную подгонку элементов;
• разбираем всю систему на детали;
• тщательно шлифуем и обрабатываем лаком все поверхности;
• после высыхания лака собираем всю конструкцию и пользуемся.

Цена лестницы, изготовленной своими руками значительно ниже цены заводской конструкции, поэтому если финансовый вопрос стоит остро – обязательно попробуйте сделать все сами.

Пошаговая инструкция по монтажу чердачной лестницы

Первым этапом установки станет фиксация досок, которые будут служить каркасом. Для качественного закрепления под них следует подложить небольшие рейки.

Как только монтаж завершится, следует убедиться в правильности расположения лестницы, легкости и удобстве открывания люка.

Далее работа выполняется по следующей инструкции:

1. Верхняя часть чердачной лестницы благодаря специальным креплениям выравнивается.

2. Измеряется расстояние от среднего блока до пола

Важно установить необходимую длину последней секции

3. Нужное расстояние отмеряется на нижней секции, выполняется обрезка лишней длины.

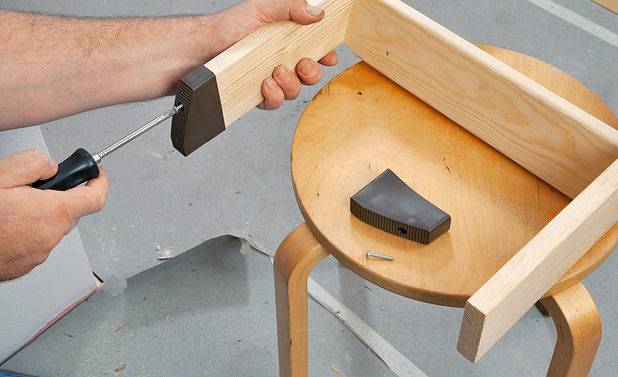

4. На концы лестницы монтируются пластиковые ножки.

5. Проверяется корректность раскладывания лестницы (между отдельными секциями не должно быть углов).

Также с помощью специальных креплений можно выставить лестницу по высоте, чтобы она плотно прижималась к полу.

6. Пустоты между каркасом и стенками проема задуваются монтажной пеной.

7. Вокруг прохода монтируются перила (оптимальная высота – 95 см).

Особое внимание нужно уделить монтажу перил. Их нужно надежно зафиксировать. Для начала необходимо прикрепить их к каркасу, а затем прикрутить к полу с использованием металлических распорок (только для двух передних элементов)

Для начала необходимо прикрепить их к каркасу, а затем прикрутить к полу с использованием металлических распорок (только для двух передних элементов).

Данный этап продемонстрирован на прилагаемых фото

Важно учитывать, что длина всех вертикальных элементов должна быть одинаковой. Дополнительно при работе используется уровень, позволяющий проверить точность расположения перекладин. Когда все перила будут установлены, рекомендуется провести дополнительное соединение поперечин с вертикальными компонентами

Когда все перила будут установлены, рекомендуется провести дополнительное соединение поперечин с вертикальными компонентами.

Проверка корректности установки лестницы

После установки лестницы необходимо проверить корректность ее установки, чтобы обеспечить безопасное и комфортное использование. Вот несколько важных пунктов, которые необходимо проверить:

• Устойчивость лестницы. Убедитесь, что лестница установлена устойчиво и не шатается. Проверьте, что все крепежные элементы крепко закреплены и не имеют люфта.
• Расположение лестницы. Убедитесь, что лестница расположена на нужном месте и имеет правильное угловое положение. Проверьте, что лестница не мешает движению в помещении и что она легко раскладывается и складывается.
• Крепление лестницы. Проверьте, что лестница крепко закреплена к стене или каркасу. Убедитесь, что все крепежные элементы на месте и что они крепко закреплены.
• Качество материалов. Проверьте качество материалов, из которых сделана лестница. Убедитесь, что лестница выполнена из прочных и качественных материалов, которые могут выдержать нагрузки.
• Доступность лестницы. Убедитесь, что лестница легко доступна и не имеет каких-либо препятствий для ее использования.
• Безопасность использования. Проверьте, что лестница безопасна для использования. Убедитесь, что она не имеет острых углов или других опасных элементов, которые могут причинить травму.

Усовершенствованные конструкции лестниц для мансарды

Даже дешевые лестницы модели очень удобны и безопасны.

Чтобы увеличить доход откидывающихся пролетов, производители разработали специальные предложения:

• Каталог Velta позволяет выбрать недорогое положение из компактного каталога. Он имеет 4 секционную единицу с изолированным люком. Основными функциями являются небольшие размеры 600 * 925 мм отверстие, напольный рулон до пола не превышает 1260 мм.
• Roto привлекает ножничный раствор от алюминиевого мини. Оценки имеют только 8 см в ширину. Изолированный люк характеризуется коэффициентом сопротивления тепловой передачи 1,25 м2 — C / W. Покупка небольшой модели позволяет легко доступу к потолкам, образующим высоту 2250-2500 мм (расчеты на 10 градусов). Кризис от 1180 до 1250 мм.
• Необходимость компактного дизайна может быть удовлетворена на веб-сайте справочника Оман — мини-лестница состоит из 4 разделов около 600 * 800 мм и 700 * 800 мм. Высота комнаты составляет 2650 мм и 1000 мм.
• Не менее привлекательным является небольшая лестница LWK (600 * 940 мм отверстие), производимая Fakr0! Scissor Lifter (600 * 900 мм или 700 * 800 мм) — это приличный конкурент для него. Серия производства регулируется европейскими стандартами EN 14975.

Как расположить?

Существуют различные варианты расположения конструкций, ведущих на чердак. Они зависят от фактора местонахождения самой конструкции. Уличная лестница обычно располагается вдоль стены дома таким образом, чтобы не пересекаться с оконными проемами

Для этого необходима значительная площадь, поэтому в большинстве случаев такое сооружение делают с той стороны дома, где находится минимум окон. Важно обустроить небольшую площадку перед входом на чердак, обязательно снабдив ее перилами

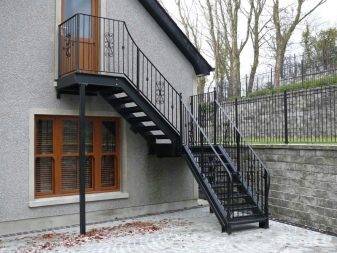

Если дома винтовая лестница смотрится громоздко, для улицы такое сооружение подойдет гораздо больше. Лестница является не столь габаритной в длину, поэтому допускается ее установка на той стороне, где есть окна, она вполне может занять расстояние между ними.

При установке лестницы на чердак следует учесть, что она не должна мешать передвижению по комнате. Монолитную лестницу обычно устанавливают в углу или вдоль стены без окон. На расположение мобильных конструкций существенно влияет местонахождение люка.

Если лестница компактна, допускается ее установка практически в любой части комнаты. Нельзя размещать складную лестницу непосредственно перед дверным проемом: так входя в комнату, можно удариться о разобранное устройство.

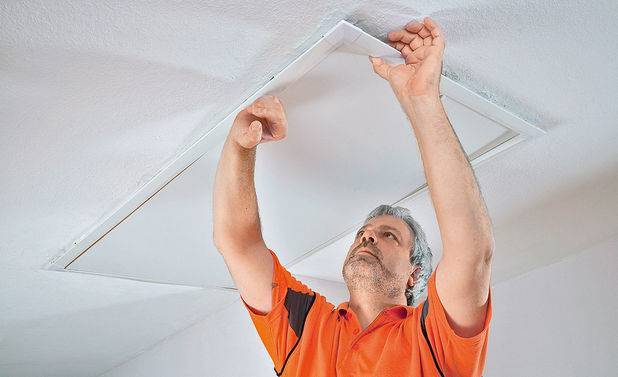

Люк

Люк — это не самая простая деталь и при этом важная часть в раскладной или откидной лестничной системе. Существует несколько видов люков:

• горизонтальные – типичные решения, устанавливаемые в потолки;
• вертикальные люки;
• мансардные конструкции;
• ревизионный люк для проверки состояния чердака.

Первый, горизонтальный вариант – это классика и самая часто применяемая конструкция. Изготовление такого люка и установка к нему лестницы может осуществляться своими руками, в интернете имеются чертежи и все необходимое. Однако в продаже имеются модели лестниц, уже оборудованные люком.

Мансардный люк многофункционален. Это и люк для доступа на чердак, и одновременно выход на крышу. Устроен он сложно, но очень функционален. Минус в том, что сделать такой люк самостоятельно не получится – нужно заказывать изделие в студии, установка должна осуществляться руками опытных профессионалов.

С лестницей

Люки оснащаются раскладными, раздвижными и ножничными лестничными конструкциями. Такие решения чаще всего монтируют в помещениях с дефицитом свободного пространства. Среди плюсов – компактность. Выбирать лестницу можно без ориентирования на интерьер и стиль помещения – сама лестница прячется внутри перекрытия.

Некоторые люки оснащены специальным механизмом – подъемные устройства за несколько секунд опустят лестницу вниз. Если встроенная лестница ручного типа, то чтобы ее опустить, достаточно одного легкого движения руки.

Без лестницы

Здесь все гораздо проще, это деревянный или пластиковый люк. Встроенная откидная лестница отсутствует – ее нужно сделать самостоятельно. Монтаж люка может выполняться своими руками. Можно даже самостоятельно изготовить изделие. Удерживают конструкцию на потолке петли. Чтобы в помещении было тепло, если чердак без отопления, в люке укладывается один или несколько слоев утеплителя.

Конструирование люка

Самодельная конструкция не будет серьезно отличаться от заводских моделей. Единственный нюанс – отделка. Чертежи представлены в интернете, а для изготовления потребуется небольшое количество инструментов и материалов. Чтобы изготовить простой люк, нужно несколько листов фанеры и брус размером 5х5 см. Толщину можно выбирать и другую. Этот люк не будет иметь утеплительных материалов внутри.

Этапы выполнения работ:

1. Первым делом выбирают место, где будет расположен люк. Затем определяют его оптимальные размеры. К цифрам следует прибавить еще примерно 9 мм на каждую сторону. Это позволить в дальнейшем складывать крышку без шумов и скрипов.

2. Далее разрезают деревянный брусок на части по габаритам люка. Затем на каждом конце брусков делают пазы, их смазывают и соединяют в прямоугольную конструкцию. Чаще всего размеры люка таковы, что это именно прямоугольник.

3. Далее к основе крепят крышку — подойдет обычный лист фанеры. Соединение дополнительно усиливают саморезанми.

4. Чтобы не повело диагонали, прикручивают косынки. После этого можно попробовать примерить-установить люк в проем под него.

5. Чтобы люк мог закрываться, в верхнюю крышку врезают защелку. Открываться конструкция будет при помощи ручки, ее закрепляют на крышке.

6. Затем фиксируют изделие в проеме, для этого применяются обыкновенные петли.

Инструкция по изготовлению

Процесс создания лестницы на чердак своими руками не слишком сложный. Главное –провести точные замеры и сделать качественный чертёж в нескольких проекциях. Единственное, чего не стоит делать на всех этапах – это спешить.

Подготовка к работе

Для изготовления лестничной конструкции потребуется определённый инструментарий:

• дрель или шуруповёрт;
• монтажная пена;
• несколько отвёрток;
• анкера;
• саморезы;
• крепёжные петли;
• несколько пар шарниров с обратным ходом (число зависит от количества складных маршей);
• 4 деревянных бруска и 2 листа фанеры для люка;
• пила;
• молоток.

Изготовление люка

Основная сложность на данном этапе – это локализация проёма

Так как в будущем поменять место будет очень проблематично, уделить этому моменту требуется особое внимание. Также следует учитывать, что люк должен быть на пару миллиметров меньше самого проёма для плотного прилегания. Люк нужно устанавливать с тем расчетом, чтобы разложенная лестница никому не мешала

Люк нужно устанавливать с тем расчетом, чтобы разложенная лестница никому не мешала.

Порядок изготовления заключается в следующем:

1. на каждом бруске делаются пазы;
2. сделанные углубления смазываются клеем;
3. деревянные рейки соединяются друг с другом, образуя прямоугольную или квадратную форму;
4. надёжность соединений усиливается с помощью саморезов;
5. в углы крепятся косынки;
6. с обеих сторон крышки люка закрепляются листы фанеры;
7. устанавливается запорный механизм (например, дверная защёлка);
8. с помощью петель люк закрепляется в проёме на чердак;
9. также на ручке люка стоит повесить прочный шнурок с кольцом на конце (чтобы было удобно открывать).

Угол опускания крышки можно регулировать специальными фиксаторами.

Делаем люк на чердак (часть 1)

Делаем люк на чердак (часть 2)

Лестничный пролёт

Помимо люка, следует изготовить своими руками цельный лестничный пролёт на тетивах. Его высота должна быть больше расстояния от пола до потолка на 30-40 см. Замеры следует проводить в вертикальном положении. После измерений можно приступать к изготовлению самого изделия. Для этого потребуется:

• 2 тетивы – несущие балки, на которые устанавливаются ступени;
• несколько досок высотой не менее 0,5 см и толщиной от 3 см (будут использоваться в качестве ступеней);
• в некоторых случаях понадобятся крепёжные элементы (уголки и саморезы).

Использовать нужно только качественную древесину, без трещин, сучков и прочих дефектов.Процесс изготовления своими руками довольно прост:

1. тетивы необходимо равномерно разметить для установки ступенек;
2. в каждой тетиве вырезаются пазы для ступенек;
3. углубления одной несущей балки смазываются столярным клеем;
4. ступеньки устанавливаются в пазы;
5. пазы второй балки также смазываются клеем;
6. ступени соединяются со второй тетивой;
7. следите, чтобы ступени располагались строго горизонтально.

Вместо изготовления углублений, ступени можно зафиксировать с помощью металлических уголков или небольших деревянных брусков. Делаем складную лестницу на чердак

Сборка и монтаж конструкции

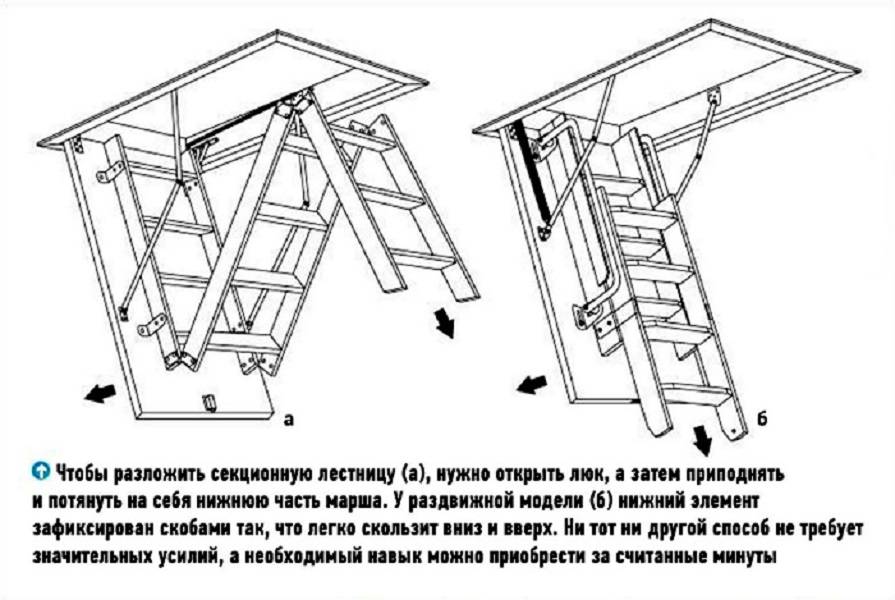

Обычно раскладные лестницы на чердак состоят из 3-4 секций. Это позволяет достичь компромисса между внешним видом складной конструкции и удобством при раскладывании. Двух секций бывает не достаточно, а 5 и более – делают конструкцию слишком массивной.

Трехсекционная чердачная лестница

Порядок же следующий:

1. Условно разделить прямую лестницу на 3 части. Первый пролёт должен соответствовать размерам люка, второй – быть немного короче первого, чтобы он удобно укладывался в люк, а третий лестничный марш может быть еще короче, главное, чтобы он доставал до пола.
2. Распилить конструкцию на размеченные части и зашлифовать грани.
3. Просверлить несколько отверстий для монтажа шарниров.
4. Соединить части лестничного пролёта карточными петлями. Выполнять эту операцию следует на ровной поверхности. Следите за расположением фиксирующих деталей, чтобы она складывалась правильно. После установки шарниров изделие должно складываться как гармошка.
5. Обязательно проверить отсутствие дефектов.
6. Покрасить складное устройство и покрыть защитным лаком. Для защиты пола на нижний концы конструкции можно одеть резиновые накладки.
7. Закрепить конструкцию на крышке люка.

Монтаж готовой чердачной лестницы

Завершающие этапы

Когда все элементы будут установлены, а качество их работы будет проверено, можно приступать к установке декоративной рамки. Она позволит придать аккуратный вид заготовленной конструкции. Благодаря рамке, цвет которой полностью совпадает со цветом люка, заготовленный элемент интерьера не будет значительно выделяться.

Проведение работ по приведенной инструкции и вспомогательных видео материалах займет не более суток, но полученный результат будет действительно качественным.

Дополнительно хозяин должен позаботиться о нормальном проветривании чердака и отсутствии проблем с кровлей. Повышенная влага, сырость негативно скажутся на состоянии складной деревянной лестницы и приведут к ее быстрой поломке. Подобные проблемы нужно исключить заранее.
