Отличительные черты лестницы с забежными ступенями и 3 преимущества

Требования безопасности поворотной лестницы с забежными ступенями

Не стоит забывать о том, что хождение по деревянной лестнице должно быть максимально безопасным, так как передвигаться по ней могут и взрослые, и дети. Поэтому следующие рекомендации носят настоятельный характер:

1. количество ступеней в одном лестничном марше обязательно делать не меньше 3-х и желательно, чтобы общее их число было нечетным – психологически удобнее начинать и заканчивать восхождение с одной и той же ноги;
2. высота ограждения должна превышать уровень центра тяжести человека, в среднем этот параметр колеблется от 90 до 120 см;
3. крепеж конструкции должен производиться непосредственно к несущим элементам перекрытия.

Как сделать расчеты

Для того чтобы рассчитать длину конструкции, для начала необходимо вычислить высоту помещения, где будет располагаться лестница. После – сложить ее с шириной потолочного перекрытия. Полученный результат делим на значение высоты подступенника и на выходе получаем число ступенек. Умножаем полученное число на ширину одной ступени и в итоге получаем необходимое значение длины.

При расчете ширины проема необходимо из значения высоты помещения вычесть просвет (по стандарту, он составляет 1900 мм). Полученный результат делим на высоту одной ступеньки. В итоге получаем число, показывающее количество ступеней, которое будет находиться под перекрытием. Остальные в таком случае располагаются в свободной зоне.

Умножаем их количество на ширину одной ступеньки и получаем ширину проема.

Для расчета угла наклона лучше всего воспользоваться специальной компьютерной программой, калькулятором лестниц или же методом пропорций. Но первый вариант все же предпочтительней для новичка. Он позволяет избежать ошибок и неточностей.

Винтовая конструкция рассчитывается по аналогичному сценарию с забежной. Главное – четко определить ее конфигурацию.

Графический метод

Самой важной частью в изготовлении лестницы является грамотно составленный чертеж или эскиз. На нем должны быть детально проработаны все аспекты, с указанием размеров каждого вышеперечисленного параметра. Даже использование всевозможных калькуляторов и программ-конструкторов лестниц не избавляет от надобности изготовления чертежа

Он необходим для любого типа конструкции, включая самый простой – маршевый

Даже использование всевозможных калькуляторов и программ-конструкторов лестниц не избавляет от надобности изготовления чертежа. Он необходим для любого типа конструкции, включая самый простой – маршевый.

Калькуляторы онлайн

При проектировке лестницы «с нуля» лучше всего пользоваться калькуляторами онлайн. Они представляют собой ряд программ для помощи в этом деле. Вот некоторые из них:

1. StairCon.
2. Compass/ND.
3. Stair Designer.
4. Solid Works.
5. Consultec Staircon.

Существует ряд ресурсов, на которых можно рассчитать все параметры

Программы-конструкторы для расчета

Для самостоятельного конструирования лестницы с забежными ступенями можно воспользоваться многочисленными программами, найти которые на нашем сайте не составит труда. Работать с ними невероятно просто. Для начала необходимо прописать ряд параметров:

1. Тип конструкции.
2. Длина марша.
3. Высота и ширина одной ступени.
4. Материал изготовления будущей лестницы.

Дополнительно может быть предложено выбрать цвет лестницы и ее декоративное оформление, чтобы представить ее в более полном виде.

Такие программы располагаются на нашем портале или сайтах непосредственно производителей лестниц любой сложности. Воспользовавшись одной из таких утилит, можно воочию увидеть плоды своей фантазии, а также узнать, сколько будет стоить ее изготовление.

Конструктивные решения

На выбор конструкции лестницы влияет планировка участка. Поскольку лестницы обычно устанавливаются там, где нет места для площадки, окончательный вариант конструкции определяется имеющимся пространством.

Такие конструкции можно разделить на 3 типа:

• Г-образная лестница с забежными ступенями, которые поворачивают на 90 градусов.
• П-образное сооружение, имеющее два поворота и с итоговым разворотом на 180 градусов.
• Изогнутая конструкция, где количество поворотов рассчитывается индивидуально.

К последнему типу относятся популярные винтовые лестницы и изогнутые конструкции с пологими изгибами. В качестве материалов используются не только популярные металл и дерево, но и бетон. Однако с развитием технологий можно встретить и лестницы со ступенями из высокопрочного стекла или прозрачного пластика.

Конструктивно конструкции можно разделить на следующие категории:

• сделанные на косоурах;
• собранные на тетивах;
• со ступенями, закреплённых консольно;
• подвешенные на больцах;
• комбинированные.

В последнем случае модель частично состоит из балок и колонн. Возможно соединение косоура с глухой стеной, в которую входит одна сторона лестницы. Или это та же модель, но вместо косоура используется либо больстер, либо арочный косоур. Нередко встречается однокосоурная конструкция.

Сборка лестницы на второй этаж с поворотом

В отличие от креплений опор, временную фиксацию ступеней производят снизу – впоследствии после подгонки всех деталей конструкцию разбирают и после обработки укладывают вновь. Изготавливают тетиву для нижнего марша – доска по принципу косоура, но без угольных запилов для укладки ступеней. Во внутренней части деревянного элемента выбивают или выпиливают пазы, куда будут вставляться ступени.

Пристенная короткая тетива изготавливается аналогично описанной выше. Верхний конец наружной тетивы должен надежно скрывать торец забежной ступени, а нижний отрезают перпендикулярно полу для последующей установки подступенка. Установив первые прямые элементы на саморезы с внешней стороны и клеящую пасту с внутренней, приступают к укладке радиусных. Их фиксируют аналогично. Укладывают прямые ступени, выпиливая на концах пазы для врезки в косоур. До фиксации на крепеж, все элементы проклеивают.

Подступенки также ведут снизу. Неопытные мастера делают ошибку, изготавливая заготовки равные плотному вхождению между ступенями. Этого делать не нужно – дом будет жить насыщенной жизнью, где присутствует влага и пар. Разбухнув, элементы смогут сломать всю конструкцию или, по крайней мере, деформировать ее. Достаточно 5 мм зазора, чтобы модель лестницы оставалась крепкой долгие годы.

Требования безопасности к лестницам

Чтобы сгладить недостатки конструкции, угловые лестницы необходимо грамотно спроектировать, выполнив расчет забежных ступеней с учетом следующих требований:

• глубина ступенек в самой широкой части не должна превышать 40 см, а в узкой — быть не менее 10 см;
• по середине все забежные ступени должны быть одинаковой глубины, но не менее 20 см;
• высота ступеньки может варьироваться от 12 до 22 см;
• край проступи не должен выступать более, чем на 4 см;
• проектируя г-образные лестницы, следите за выполнением следующих формул (где e — глубина ступени, j — высота подступенка):
  1. формула удобства: e — j = 12 см;
• формула безопасности: e + j = 46 см.
• формула шага: 2 j + e = 62 (60-64) см;
• если строится лестница с поворотом на 180 градусов, то расстояние между маршами должно составлять не менее ¼ ширины ступени, иначе глубина поворотной ступеньки в узкой части получится слишком маленькой (менее 10 см), что недопустимо;
• расстояние от лестничного марша до перекрытия должно быть не меньше 200 см;

Расчет лестницы с забежными ступенями

После того, как на основании видео определены основные размеры изогнутой лестницы, нужно рассчитать конфигурацию и количество забежных ступеней.

П-образная лестница

Прежде всего, необходимо обозначить центр дуги, совпадающей с внутренним радиусом лестницы, то есть точку «А». Затем определить количество поворотных ступеней: чем их больше, тем меньше угол поворота приходится на каждую и тем комфортнее будет передвижение по лестнице.

Предположим, что забежными будут ступеньки по седьмую включительно. Тогда через начало восьмой ступени проводится прямая DE. Линия АВ делит лестницу на левую и правую части.

По середине марша необходимо провести кривую ас, соответствующую линии движения. От АВ на линии движения откладывается участок, равный ½b, где b – ширина обычной ступени. Получаем точку 1. Далее от нее откладываем отрезок равный b и отмечаем точку 2. Аналогично через равные промежутки отмечаем остальные точки 3-7.

Далее через точку 1 и А проводим прямую до пересечения с DE. Также проводим прямую через точки 2 и А. На участке DE получаем точки 1 и 2. Откладываем на прямой DE отрезки, равные участку 1-2, и помечаем их цифрами 3, 4, 5, 6 и 7, соответственно.

Теперь соединяем точку 3 на линии движения ас с точкой 3 на прямой DE, затем соединяем соответствующие точки 4, 5, 6, 7. Таким образом, определяется конфигурация ступенек. Аналогичный расчет делается для правой части лестницы с поворотными ступенями.

Расчет поворотной лестницы на 90 градусов

Как и в случае с П-образной лестницей находится точка «А» и проводится прямая АС. Возможны два варианта расположения ступенек:

1. прямая АС делит угловую ступень пополам;
2. две ступеньки своими краями примыкают к прямой АС.

Во втором случае, аналогично с П-образной лестницей, проводится линия движения ас. На криволинейном участке откладываются отрезки длиной b (ширина прямой ступеньки). Определяется количество забежных ступеней. Предположим, это будут ступеньки 1, 2, 3 и 4.

Тогда через окончание ступени 4 проводится прямая ЕВ, где «В» — пересечение прямых ЕВ и СА. Далее от точки «А» произвольно откладывается отрезок АD, и на нем отмечаются точки 2, 3 и 4 таким образом, чтобы отрезок А2 был равен двум частям, отрезок 23 – трем, 34 – четырем.

За одну часть принимается произвольный отрезок равный 1 условной единице (см, дм).

Теперь соединяем точки 4 и В. От точек 2 и 3 до пересечения с АВ проводим прямые, параллельные отрезку В4. Получившиеся на участке АВ точки, соединяются соответственно с точками 3 и 2 на линии движения ас. Данные линии определяют конфигурацию забежных ступеней.

В случае, когда прямая АС делит ступеньку пополам, расчет забежной лестницы выполняется аналогично.

Лестница с поворотом на 90 градусов — как сделать своими руками

Мы покажем, как сделать забежную лестницу на примере конструкции со следующими параметрами:

• длина лестничного проема равна 2294 мм;
• ширина — 930 мм;
• высота перекрытия — 2683 мм.

Угловая лестница состоит из двух маршей. В длинном марше 8 ступеней, причем верхняя совпадает с площадкой второго этажа. В нижнем марше 2 ступеньки. И три ступени забежные, угол поворота которых равен 30°. Проект деревянной лестницы будет выглядеть так:

Деревянная лестница с поворотом выполняется на двух косоурах с размерами 50х300х3000 мм, один их которых укреплен на стену, а другой — на опорный столб с габаритами 100х100х2500 мм.

Достоинства забежных конструкций

К основным преимуществам забежной лестницы относят:

1. Компактность. Нередко разместить прямую конструкцию не позволяет площадь или габариты проема на второй этаж. Чтобы с минимальными потерями преодолеть эти трудности, монтируют забежные ступени в поворотных маршах.
2. Эстетика. добавляет особый шарм в интерьер дома.
3. Экономия материалов. При увеличении угла уклона (крутизны) несколько уменьшается расход материалов.

Программы для составления проекта лестниц в частном доме

К недостаткам относят снижение уровня комфорта и безопасности передвижения. Забежные проступи отличаются размерами, придется приноравливаться. Да и разойтись на таком марше сложнее, чем на обычных лестницах. Классический внешний вид забежной лестницы

На второй этаж лестница г-образная: особенности конструкции

Лестницы г-образные очень часто используются в помещениях с небольшой площадью и не большой высотой первого этажа. Это, в основном, лестницы пристеночные, которые располагаются у стены и обеспечивают человеку передвижение по вертикали.

Название лестницы произошло от буквы «Г», на которую лестница очень похожа своим внешним видом.

Г-образная лестница, оснащенная металлическим каркасом, отличается высокой надежностью

Из чего могут быть сделаны на второй этаж г-образные лестницы с ступенями забежными:

• Самый распространенный вид – это деревянные лестницы;
• Деревянные конструкции могут быть комбинированными, и отчасти состоять из метала или бетона;
• Бывают и Г-образные лестницы, выполненные только лишь из металлических конструкций;
• Встречаются и бетонные лестницы с металлическими и деревянными поручнями.

Иногда можно встретить лестницы из камня, пластика и других строительных материалов.

Как ухаживать за деревянной лестницей

Древесина самый капризный строительный материал и без должного ухода лестница не прослужит своим владельцам отмеренного срока.

Что нужно знать, чтобы эксплуатация поворотной лестницы была надежной и долгой:

Не подвергать конструкцию излишней влажности. Уборка заключается в протирке влажной тряпкой деревянных поверхностей без использования агрессивных моющих средств – щелочей, растворителей, кислот

Заключительным этапом чистки станет вытирание поверхностей насухо с добавлением специального воска для мебели.
Важно создать в доме вентиляционный баланс, так как пересушивание для древесины чревато растрескиванием и созданием щелей для очагов размножения плесени и личинок короеда. В незаметных темных местах, они плодятся с катастрофической быстротой.
Своевременно устранять все неполадки – расклейку соединений, выкручивание крепежа, потерю жесткости ступеней и ограждений, скрип

Профилактика, прежде всего, важна ради безопасности владельцев. Если требуется, конструкцию разбирают или заменяют вышедшие из строя элементы.

Важно помнить, что готовая лестница даст усадку, как и любое изделие из древесины. Поэтому не рекомендовано проводить самостоятельный монтаж сразу намертво – 2–3 недели лестница должна стоять собранной «на живульку»

Нехитрые методы сохранения первозданного вида деревянной поворотной лестницы позволят домашнему мастеру гордиться собственным изделием долгое время. Однако, любая лестница – это расходный предмет домашнего интерьера и со временем он потребует замены

Это важно помнить, если владельцы собираются изготавливать модель из ценных пород

Чертежи и методы расчета забежных ступеней

В соответствии с современными требованиями и стремлением к оперативным результатам, есть несколько методов для разработки схемы такой конструкции. Наиболее предпочтительный способ для создания проекта — это г-образная лестница с забежными ступенями.

Готовые решения

Чертежи, размещенные в интернете, позволяют подобрать подходящий вариант. Но следует проверить их на соответствие техническим требованиям, чтобы обезопасить себя от чьей-то конструкторской неграмотности.

Чертеж забежной лестницы

Для этого можно воспользоваться онлайн-калькуляторами или освоить один из методов расчета забежных ступеней.

Основная сложность при работе с такими чертежами – вписать в нужное пространство готовое решение. Можно столкнуться с тем, что окно или выступ на стене окажутся в месте монтажа лестницы.

Придется либо адаптировать конструкцию под интерьер дома. либо искать другой подходящий вариант.

Онлайн-калькуляторы

Помогут произвести расчеты и выдадут рекомендации по коррекции конструкции, если она не будет соответствовать строительным нормам. На основании полученных данных автоматически формируется чертеж с деталировкой. Это самый простой и доступный способ разработки чертежей под индивидуальные размеры. Но в дальнейшем следует сделать привязку к плану дома .

Интерфейс онлайн калькулятора для расчета забежной лестницы

В противном случае полученная конструкция может закрыть окно или дверной проем.

Метод пропорций

Основная трудность в самостоятельном конструировании лестницы с забежными ступенями – расчет количества и разработка форм поворотных элементов. Расчет с помощью пропорций. Такой метод подойдет для лестниц с поворотом на 90˚, 180˚. Для начала следует прочертить вид сверху будущей конструкции, вписав ее в предполагаемую площадь. Далее выполнить ряд операций:

1. Разметить середину марша, провести линию. На ней прочертить отрезки равные ширине проступи (в нашем примере 380 мм).
2. Отметить границу между прямыми и забежными ступенями, прочертить прямую.
3. Определить середину поворотной площадки, провести отрезок. Полученное пересечение с предыдущей прямой определить как Т1.

Элементы забежной лестницы

От линии, определяющей середину поворота, в узкой части отложить половину рекомендуемого размера забежных ступеней (100/2=50 мм), аналогичную разметку осуществить для широкой части (400/2=200 мм). Прочертить отрезки до пересечения со средней линией поворота, отметить как Т2.
От расчетного количества ступеней (в примере 22 шт.) отнимается полученное по чертежу число прямых ступеней. Остаток пропорционально размечают на отрезке Т1Т2. При этом контролируют глубину проступи на среднем участке марша. Если она получается меньше рекомендуемой (200 мм), уменьшают количество ступеней.

Это самый простой и доступный способ построения чертежа. Существует еще три метода: датский, развертки и подъема линий. Перечисленные технологии сложные и требуют более глубоких познаний математического анализа. В этих методиках требуется учет горизонтальной и вертикальной кривизны конструкции.

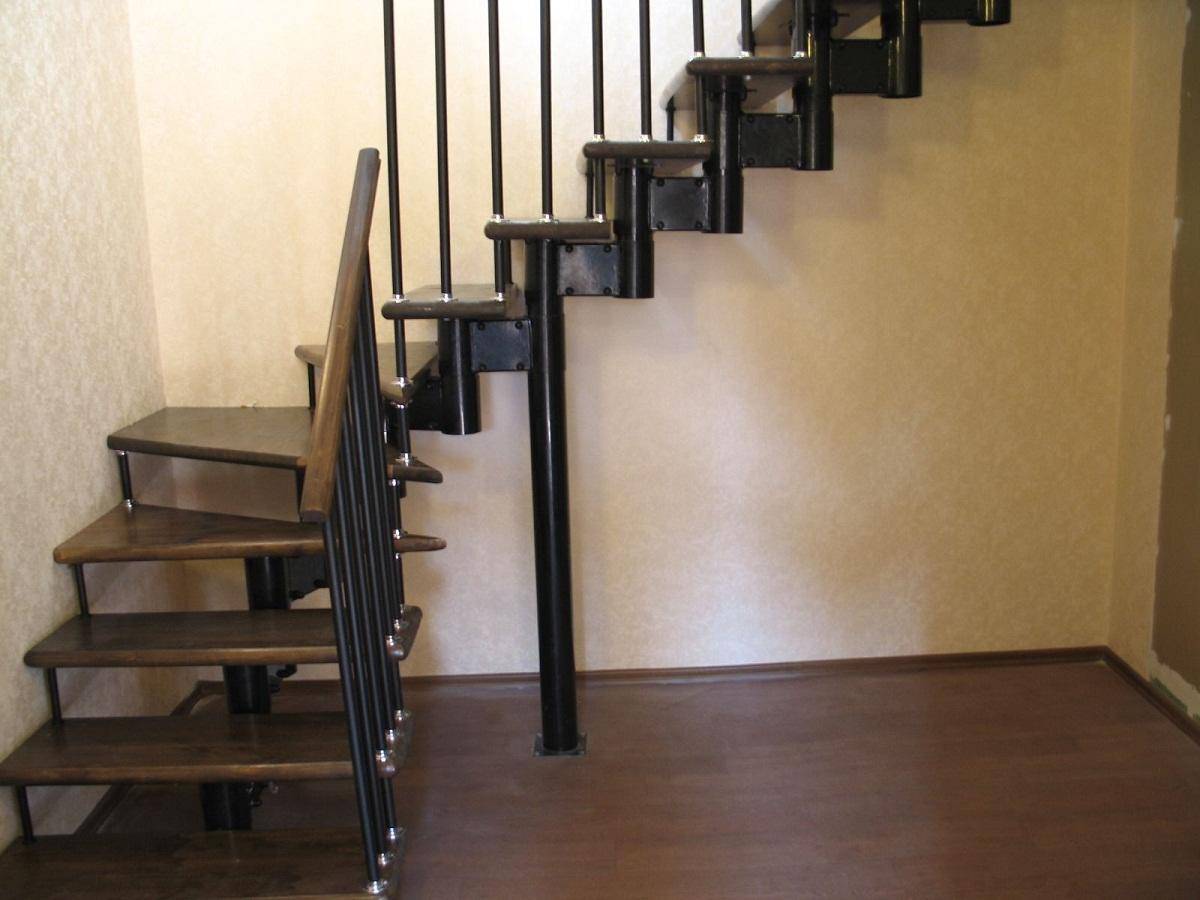

Пример металлического каркаса для забежной лестницы

Следует отметить, что чертеж по любому из вышеперечисленных способов выполняется с определенной степенью погрешности. Поэтому даже профессионалы производят подгонку деталей по месту сборки. Забежная лестница – более сложная конструкция, поэтому если нет уверенности в своих способностях, то расчет, проектирование, монтаж лучше доверить специализированным предприятиям.

Монтаж деревянной конструкции с поворотом на 180 градусов

1. Принципиальным отличием поворотной лестницы от обычной является установка опорного столба, к которому и будут закрепляться забежные проступи. Для него выбирают брус сечением не менее 10*10 мм и соответствующей длины.

На чертеже закругление при вычислениях выполняется. Но на практике сделать это довольно сложно. Куда проще соорудить вариант, в котором это закругление остается условным, а забежные ступени достигают границ прямоугольного участка и имеют соответствующую форму.

Возможен монтаж и без саморезов, на шканты. Для этого в косоурах и ступенях предварительно высверливают отверстия и изготавливают сами шканты. Крепеж усиливается клеем.

1. На забежных ступенях формируют пазы для стыковки с опорным столбом.
2. Устанавливают ограждение. Нижние опорные балясины закрепляет к полу. Остальные вертикальные стойки фиксируют на ступенях саморезами.

Также можно реализовать крепеж на шканты. В этом случае в ступенях и торцах балясин проделывают отверстия нужного диаметра. Шкант, обмазанный клеем, сначала фиксируют в проступи, а затем на него накручивают стойку.

1. Последними закрепляются на торцы столбиков перила.
2. Готовое сооружение зашкуривают и обрабатывают антисептической грунтовкой. Для отделки изделия используют морилки, краски и лаки.

На видео подробно рассказывается о том, как построить лестницу с углом поворота в 180 градусов своими руками.

Возвести двухмаршевую лестницу на второй этаж можно из любого материала. Однако дизайн должен соответствовать общему стилю помещения, где она находится.

В создании схода в стиле «кантри» великолепно подойдут все материалы. Особенно будет красиво смотреться конструкция из дерева. Она не только гармонично впишется в интерьер, но и привнесет в него нотки тепла и уюта. Индивидуальность придаст конструкция из комбинированных материалов: дерева, искусственной плитки, камня, кованого железа.

Двухмаршевая лестница в стиле «хай-тек» придаст помещению изысканность и элегантность. Уникальность стиля заключается в комбинировании, казалось бы, несовместимых между собой материалов: нержавеющая сталь, стекло, дерево или камень.

Лестницы в современном стиле — это лаконичные геометрические формы, минимализм в декоре, применение нестандартных и современных материалов: металла, пластика, стекла.

Стиль «барокко» подразумевает помпезную лестницу с плавными линиями. Она богато украшена резными деревянными элементами. Такая двухмаршевая конструкция достаточно массивна и будет прекрасно смотреться в гостиной такого же стиля.

Во все времена деревянные лестницы пользовались заслуженной любовью. Есть в этих конструкциях что-то близкое нам по духу. Красивые и респектабельные деревянные марши способны внести в дом запахи самой природы – лучшей ее части.

Важные моменты при изготовлении и устройстве лестницы своими руками

При строительстве и последующей установке следует руководствоваться советами профессиональных рабочих. Вот важнейшие из них:

1. Крепеж производится только при помощи нержавеющих соединительных элементов (чтобы не повредить основную часть со временем).
2. Использовать нужно не только саморезы. Скрытый крепеж на клей увеличит долговечность конструкции и положительно повлияет на ее прочность.
3. Следите за своим детищем. В некоторых местах со временем придется немного подкрутить крепеж либо установить дополнительные опоры.

Пользуясь вышеперечисленными советами, владелец частного дома сможет самостоятельно построить лестницу любого типа.

Создание проекта

Самым сложным является не построить лестницу с поворотом на 180 градусов, а сделать для нее рабочий чертеж.

1. Сначала чертят вертикальную проекцию, с помощью которой рассчитывают оптимальные соотношения высоты и ширины ступенек без учета их формы.
2. На чертеже, соблюдая масштаб, рисуют горизонтальную проекцию лестницы на второй этаж. Отсекают линией сегмент окружности. Середину линии обозначают точкой А, она же является центром всей окружности.
3. На прямых участках откладывают ширину ступеней – до начала изгиба. Можно оставить все эти проступи прямыми, а забежными оставить только те, что оказались в сегменте окружности, но такая лестница будет не слишком удобной Желательно увеличить число забежных ступеней, чтобы подъем был более равномерным.
4. По границе между прямыми и забежными ступенями отмечают линию DE от одного до другого края. Через точку А проводят перпендикулярно линию. На пересечении с краем окружности ставят точку В.
5. Посередине маршей чертят кривую, обозначающую линию движения.
6. От пересечения прямой AB и линии движения влево откладывают отрезок величиной с половину ширины обычной ступеньки. Точку обозначают 1 – это граница центральной забежной ступени. От точки 1 откладывают до пересечения с кривой отрезок, равный полной ширине. Точку обозначают 2 – это граница второй ступени. Операцию повторяют, пока не получат точки для всех трапециевидных проступей.
7. Через точку A и точки 1, 2. 3 и так далее проводят прямые. Они и обозначают границы ступеней.
8. То же самое проделывают с правой частью лестницы, и получают рабочий чертеж для расчета материалов и строительства лестницы.

Технические данные для чертежей

Для грамотного составления схемы забежной лестницы требуется учесть все перечисленные выше нормативы, габариты помещений и увязать их на плане. Для этого приступают к следующим действиям:

1. Определяют местоположение конструкции.
2. Делают соответствующие замеры: ширину проема, высоту от чистового пола первого этажа до поверхности пола второго.
3. Прорисовывают в масштабе с детализацией. Если в месте, где будет монтироваться лестница, находятся проемы, окна, выступы, ниши, их отмечают на чертеже с привязкой к стенам и полу.
4. Выбирают тип конструкции и стройматериала для нее.
5. Производят предварительные расчеты по количеству, высоте и глубине ступеней.

Схема и чертеж забежной лестницы Эти данные помогут сделать правильный подбор конструкции, которая обеспечит соблюдение строительных норм.

Требования безопасности поворотной лестницы с забежными ступенями

Не стоит забывать о том, что хождение по деревянной лестнице должно быть максимально безопасным, так как передвигаться по ней могут и взрослые, и дети. Поэтому следующие рекомендации носят настоятельный характер:

1. количество ступеней в одном лестничном марше обязательно делать не меньше 3-х и желательно, чтобы общее их число было нечетным — психологически удобнее начинать и заканчивать восхождение с одной и той же ноги;
2. высота ограждения должна превышать уровень центра тяжести человека, в среднем этот параметр колеблется от 90 до 120 см;
3. крепеж конструкции должен производиться непосредственно к несущим элементам перекрытия.

Забежная лестница своими руками

Для того чтобы уменьшить габариты лестничной клетки при недостатке свободного пространства, вместо межлестничной площадки изготавливают забежные ступени, ширина по линии движения которых равна ширине прямых ступенек. Эти ступени не очень удобны, поскольку спускаясь с лестницы, их ширина становится меньше при приближении к середине и просто неудобна для постановки ноги. В тоже время на другом конце ступени становятся намного шире человеческого шага. Для того чтобы уменьшить неудобства стоит на повороте оборудовать закругленные стены лестничной клетки, чтобы уменьшить размеры ступеней, а соответственно и затраты на их сооружение.

Обратите внимание! Самый узкий лестничный приступ должен составлять не меньше 10 см. Устройство забежной лестницы. Устройство забежной лестницы

Устройство забежной лестницы

Для того чтобы уменьшить перечисленные недостатки нужно использовать два способа:

1. Забежная лестница может быть устроена лишь в том случае, когда горизонтальное расстояние между параллельными маршами составляет ¼ ширины ступеней;
2. Для расчета ширины ступенек использовать один из предложенных способов, который основывается на пропорциональном расширении концов забежных ступенек за счет ширины прямых.

Расчет забежных ступеней при параллельных маршах

Если взять для примера лестницу, имеющую два параллельных марша и поворот на забежных ступенях с учетом расчета ширины ступеней, которые заменят площадку между этажей, расчеты проводятся следующим образом:

1. По центру марша проводится черта АВС – средняя линия движения, согласно которой наносится ширина поступей. При этом линия должна начинаться от закругленной вершины таким образом, чтобы расположенная посередине ступень была разделена вертикальной линией ВС ровно наполовину. В итоге получатся порядковые деления. Чем больше количество прямых ступеней, тем комфортней получится лестница, и переход от прямых ступенек к забежным будет плавней. Захватив три прямых ступеньки, проведите линию по горизонтали ДЕ, оградив высшую из них. Именно с нее начинается регулирование ширины поступи, соединив середину А с двумя чертами на линии движения. После того как линия будет проведена до пересечения линий с чертой ДЕ и получен следующий отрезок, его необходимо продолжить от Д к Е до нахождения следующих точек. Соедините полученные точки с соответствующими точками по номерному значению, которые отмечены пол линии движения. Итоговым результатом выполненных расчетов станет горизонтальная проекция формы поступей забежных лестниц с левой стороны. Аналогичным образом произведите расчеты правой стороны.
2. Иной расчетный способ состоит в следующем: продвигаясь от точки В по линии движения, отмерьте ширину поступей в соответствии с нормами таким образом, чтобы вертикально расположенная черта ДВ делила среднюю ступень вдоль напополам. Опираясь на количество прямых ступенек (3) получите отрезок АВ от вертикально расположенной черты ДВ и проведите наклонную линию АС по направлению к ней. При этом длина отрезка может быть любой и располагаться он должен под острым углом, с дальнейшим нанесением на него 7 отметок, которые будут соответствовать семи ступеням. Одна часть может быть равна от 3-10 мм в зависимости от масштаба бумаги для рисования схемы.

Строительство забежной лестницы

Сборка забежных ступеней на тетивах

После соединения точки С с точкой В и проведения из каждой точки параллельных ВС линий получаются аналогичные отрезки на вертикальной линии АВ. Далее соедините все точки деления с соответствующими им точками на центральной линии движения и проведите их до поверхности стены, которая окружает клетку. Таким образом, будут получены габариты и форма поступей в горизонтальной проекции.

Аналогичным образом производятся расчеты забежных лестниц с двумя маршами.

Обратите внимание! Лестницы, предполагающие наличие радиального поворота гораздо сложнее в изготовлении. Они требуют производства косоуров, тетивы, либо изготовления дополнительных опорных элементов под ступеньки, которые будут повторять радиус в лестничном изгибе. По этой причине забежные поворотные лестницы зачастую выполняются без радиуса на изгибе, а с поворотом под прямым углом

По этой причине забежные поворотные лестницы зачастую выполняются без радиуса на изгибе, а с поворотом под прямым углом.

Габариты лестницы с поворотом под прямым углом рассчитываются графическим пропорциональным способом. Этот вариант, наиболее востребованный при самостоятельном изготовлении забежных ступеней, поэтому их расчет стоит рассмотреть более подробно.

Полезное видео о расчете количества и высоты ступеней любых лестниц:

Как сделать лестницу с забежными ступенями

Другой вариант — построить L-образную лестницу со ступенями на ступенях. Используя вместо площадки ряд трапециевидных или треугольных ступеней, называемых проступями, можно уменьшить общую длину лестницы и добавить ей стиля.

Поскольку глубина ступеней различна, такие лестницы требуют особых мер безопасности.

В некоторых из них допускается, чтобы ступени сходились в одной точке в конце, но большинство требует минимальной глубины ступени 15 см в самом узком месте и/или глубины 22-25 см вдоль «линии ходьбы». Это вероятный путь, по которому человек будет спускаться и подниматься. Линия ходьбы обычно находится на расстоянии 30-35 см от самой узкой части лестницы.

Приступайте к строительству лестницы так же, как и к строительству любого другого типа лестниц.

Сначала определите общий подъем и рассчитайте необходимое количество стояков. Здесь мы будем использовать тот же пример, что и в разделе о прямой лестнице проема — 15 анодов по 18 см каждый.
