Устройство водостока в многоквартирном доме
Конструкция внутреннего водоотвода сложнее, чем внешнего, и требует более подробного рассмотрения.
Внутридомовое водоотведение требует индивидуального проектирования, поскольку такие конструкции достаточно сложны, просчеты в этой сфере строительства грозят затоплением верхних этажей дома, переливом воды за край кровли, размывом фундамента, переувлажнением внешних стен, что может повлечь снижение их прочности.
Описание элементов системы водостока в многоэтажном доме
СНиП регламентируют количество стояков ливневой канализации на крыше здания — не менее одного на каждые 150–200 квадратных метров кровли, меньшее количество может не справиться со сбросом воды. Несколько стояков на крыше здания образуют систему водоотведения.
Водоприемные воронки изготавливают либо из металла, либо из пластика, трубопроводы водоспускных стояков могут быть из таких же материалов. Решетчатая крышка защищает воронку от попадания мусора.
Находится воронка в центре небольших уклонов, несколько поодаль от наружной стены. Месту стыка крыши и стены в холодное время года меньше всего достается тепла, исходящего от обогреваемых внутренних помещений здания, поэтому вода здесь может замерзнуть. Устройство крепления воронки к поверхности крыши должно исключать затекание воды в стыковое место. Место стыка уплотняют специальными прокладками.
Трубы стояков снабжаются ревизиями для доступа обслуживающего персонала коммунальных служб для их прочистки в случае засорения. В стенах домов делают люки напротив ревизий — сантехник их снимает и открывает ревизию.
Схема соединений стояков
Какие материалы и элементы использовать
Бетонный желоб
Прежде чем рассказать о том, как сделать ливневку, стоит поговорить об используемых элементах и материалах для их изготовления. Система такой канализации – это своеобразный трубопровод, который должен собирать дождевую и талую воду и выводить ее за пределы участка. Поэтому значительную часть такой системы составляют трубы. К ним предъявляются особые требования:
- Достаточная прочность. Так как они будут находиться в земле, то должны с запасом выдерживать большие нагрузки. Причем как наружные, так и внутренние.
- Устойчивость к агрессивным средам. По каналам будет стекать дождевая и талая вода, которая может нести с собой различные реагенты и химические вещества, все это трубы должны выдерживать.
- Переносимость перепадов температур. Система будет находиться снаружи и должна выдерживать и летний зной, и зимние морозы.
Пескоуловитель для подключения водоотвода
Кроме самих канализационных труб, в описываемую систему входит еще ряд элементов. Их установка необязательна и производится по необходимости. К таким элементам относятся:
- Дождеприемник – конструкция, которая будет собирать воду с водостоков здания.
- Дождевой колодец. Он необходим, чтобы соединить дождеприемник (который располагается близко к поверхности) с трубами.
- Лотки для сбора атмосферных осадков. Они укладываются в местах наибольшего их скопления.
- Пескоуловители. С их помощью можно легко прочистить систему.
- Сифоны, заглушки и т.д.
Если говорить об используемых материалах, то стоит обратить внимание на пластик. Он довольно прочный и не подвержен пагубному воздействию окружающей среды. Пластиковые трубы и другие элементы прекрасно справляются с отведением вод с участка
Если необходимо прокладывать систему под дорогой (например, если место водосброса находится далеко от участка), то желательно выбрать более прочный материал. В этом случае часто используют асбестоцементные или железобетонные трубы
Пластиковые трубы и другие элементы прекрасно справляются с отведением вод с участка. Если необходимо прокладывать систему под дорогой (например, если место водосброса находится далеко от участка), то желательно выбрать более прочный материал. В этом случае часто используют асбестоцементные или железобетонные трубы.

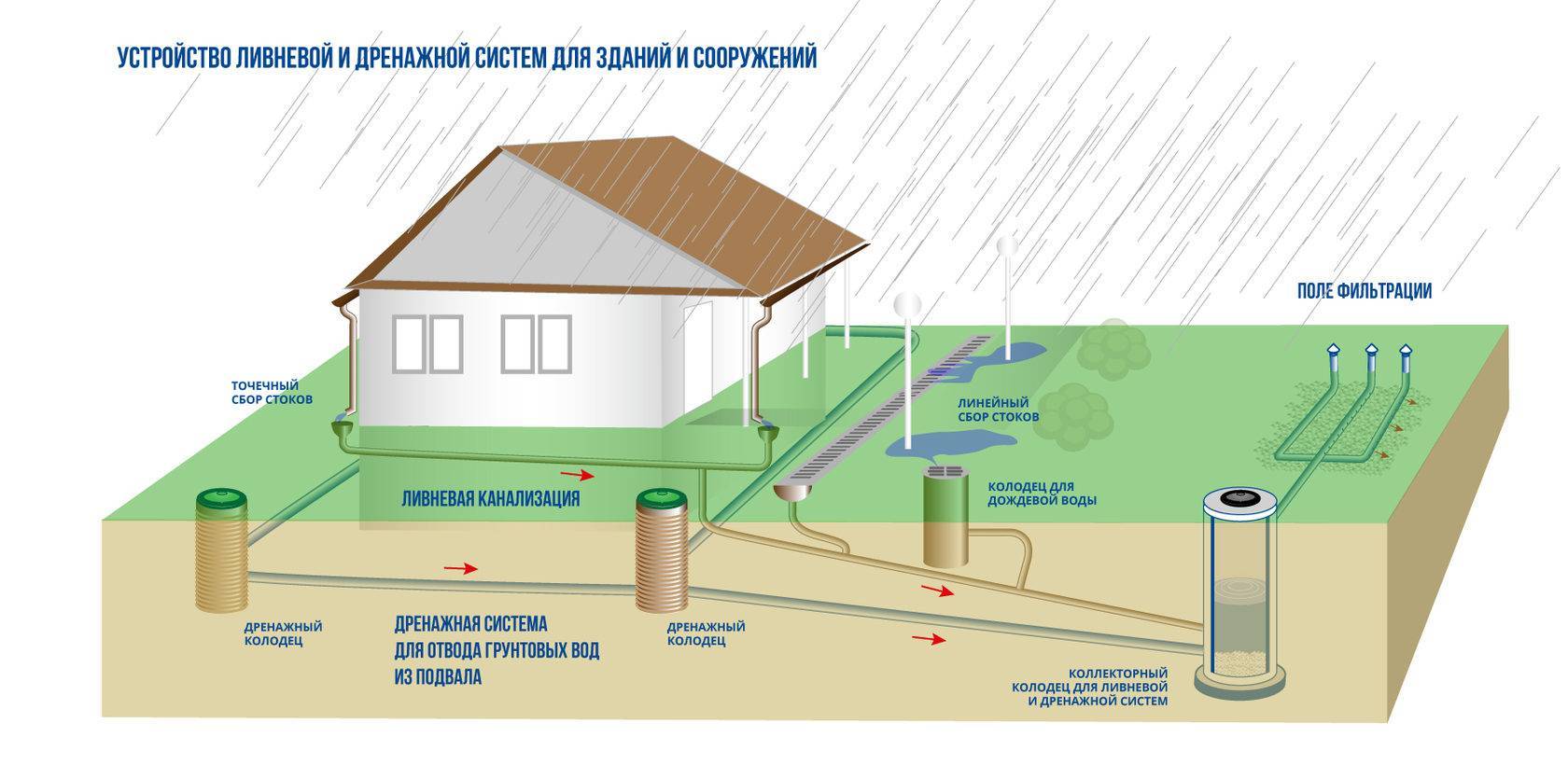

Виды ливневой системы водоотведения
Ливневая система водоотведения – главная помощь отведения сточных дождевых и талых вод с участка при эксплуатации на нем жилого дома. Скопление большого количества воды после дождя или остатков талого снега имеет непосредственное влияние на урожай, состояние и разрушение элементов здания. Чтобы избежать разрушения фундамента, трещин и сколов в элементах частного дома, устанавливают ливневую канализацию, которую в народе называют «ливневка». Ливневая канализация состоит из различных труб, сифонов, заглушек и т.д. Эти элементы включены в ее схему, и при установке учитываются в строгом порядке. Для такого типа стока лишней воды с участка есть одна цель – единым потоком избавиться от лишней влаги, направляя его в канализацию.
Существует несколько видов ливневой системы водоотведения, выбирать которую следует на свое усмотрение
Вся система ливневой канализации состоит из элементов, установку которых лучше доверить профессионалам. Устройство ливневой канализации бывает 3 типов: открытого, закрытого и смешанного. При установке своими руками, необходимо четко соблюдать все правила совмещения элементов и крепления.
Особенности типов ливневки:
- Открытый тип. Зачастую применяется на частных участках. При помощи специального раствора, создается определённая система каналов в почву. Укрывается специальными решетками. Они являются съемными. Ковка решеток может отлично сочетаться с ландшафтом на участке.
- Закрытый тип. Применяется на участках с большой площадью. Все элементы устанавливаются в грунт. Вода проходит путь по такой канализации, и при помощи насоса откачивается из нее. Такой вид канализации устанавливают не просто на даче, а по территории всего загородного поселка.
- Смешанный тип. Сбор воды происходит на поверхности земли, а ее перегонка под землей. Ливнестоки установлены таким образом, что вода самостоятельно переходит по ним.
Монтаж и установка такого вида водостока бывает точечной и линейной. Точечная установка помогает собрать всю воду на крыше. Сток и трубы являются своеобразным проводником воды в этой системе. Дождь и растаявший снег попадают в отверстие дождеприемника и уходят в колодец под определенным уклоном. Вода уходит за территорию участка по трубам, расположенным вокруг или впитывается грунтом. В колодце необходимо наличие определенного управления уровнем воды на случай большого ее скопления. Такой вид канализации может быть и на земле, с установленной на ней решеткой для исключения попадания в нее загрязнений.
При линейном монтаже канализация используется, как продолжение точечного монтажа, или как отдельная система для отвода воды. Устанавливать такую канализацию любят, используя дорожные направления.
Самостоятельно монтируем ливневую канализации на даче
Несмотря на то, что ливневая сточная канализация является достаточно сложной инженерной системой – вы вполне можете провести ее монтаж самостоятельно. Ситуация облегчается исходя из того факта, что в ливневой канализационной системе отсутствуют напорные насосы, а вода в ней перемещается самотеком. Поэтому, монтаж ливневки на даче или в загородном доме представляет собой лишь более технически продвинутую детскую иглу с весенними ручьями. Для того, чтобы грамотно спроектировать и смонтировать отвод дождевой или талой воды на даче вам необходимо обладать лишь минимальными технологическими навыками.
Монтаж труб ливневой канализации вокруг загородного дома
Технология монтажа ливневой канализации
- На начальном этапе производится расчет системы ливневой канализации. Минимально необходимыми элементами является система отвода воды от зданий, так как дождевая вода при ее переизбытке может серьезно осложнить вашу жизнь. Далее, при необходимости, рассчитывается водоотвод от дорожек и площадок с твердым покрытием, например от асфальтированной парковки.
- Определив участки, от которых должна отводится вода следует сделать так, чтобы дождевая влага не задерживалась на таких поверхностях. С кровлей все ясно – с нее вода собирается стандартной водосточной системой. А вот для того, чтобы ваши дорожки или парковка на даче не покрывалась водой после каждого дождя – при их строительстве необходимо предусмотреть уклон, по которому вода под действием гравитационных сил будет скатываться в водоприемные воронки или желобы. Аналогичные устройства- воронки или желобы устанавливаются и под окончаниями водосточных труб, собирающих влагу с кровли.
- После расчета и строительства всех воронок или водоотводных желобов – собранная вода должна выводиться в сторону от участка, либо в систему очистки стоков.
- Отвод воды от водоприемных вороном можно осуществлять закрытым или открытым способом. При использовании открытого способа вода поступает в желобы, закрытые в верхней части решетками. При применении закрытой системы вода поступает в место сбора и отвода по системе подземных труб.
- Как при укладке желобов, так и при размещении труб – строительные водоотводные конструкции должны размещаться с уклоном в сторону водосбора. Угол наклона труб водосбора и желобов рассчитывается также, как и при прокладке канализационной наружной системы.
- При укладке труб и желобов после рытья в выбранном месте траншей на их дно укладывается песчаная подушка толщиной не менее 10 сантиметров.
- Трубы водоотводной системы в земле можно не заглублять на значительную величину. Ливневая канализация работает исключительно в теплое время года и проблема промерзания ей не угрожает.
- Для того, чтобы система не засорялась в ней необходимо предусмотреть установку решеток-фильтров для сбора крупного мусора и пескоуловителей для сбора взвешенных мелких частиц, таких как песок. В местах расположения фильтров и пескоуловителей при подземной закрытой прокладке труб необходимо предусмотреть наличие инспекционных колодцев и люков для проведения регламентных работ и внеплановой очистки стоков.
Устанавливаем лотки для ливневой канализации
Особенности монтажа ливневой канализации
Для прокладки канализационных желобов ливневки открытым способом можно воспользоваться готовыми решениями- бетонными и пластиковыми желобами для ливневой канализации.
Тщательно просчитывайте уклон труб водоотвода. Используйте строительный уровень или специальный теодолит.
Учтите, что вода является довольно агрессивной средой, поэтому выполняйте канализационную ливневую систему исключительно из материалов, не подверженных коррозии, например пластика или железобетона. Не применяйте трубопроводы, имеющие гофрированную поверхность, так как они чрезвычайно подвержены засорению.
Вода везде может найти выход, так что при соединении труб ливневой канализации используйте герметичные технологии, аналогичные обычной наружной канализации.
Для того, чтобы вода в ливневке не замерзла в зимнее время – в началу заморозков система должна быть полностью прочищена и освобождена от воды.
Все входы в водосборники и ливневые желобы должны быть закрыты решетками. Легче сгрести листья с таких решеток, чем потом доставать их из недр канализационной системы.
На каждом повороте водоотводной трубы должен иметься смотровой люк или колодец.
Для того, чтобы более подробно ознакомиться с технологией строительства ливневой канализации на даче – ознакомьтесь с видеоуроком.

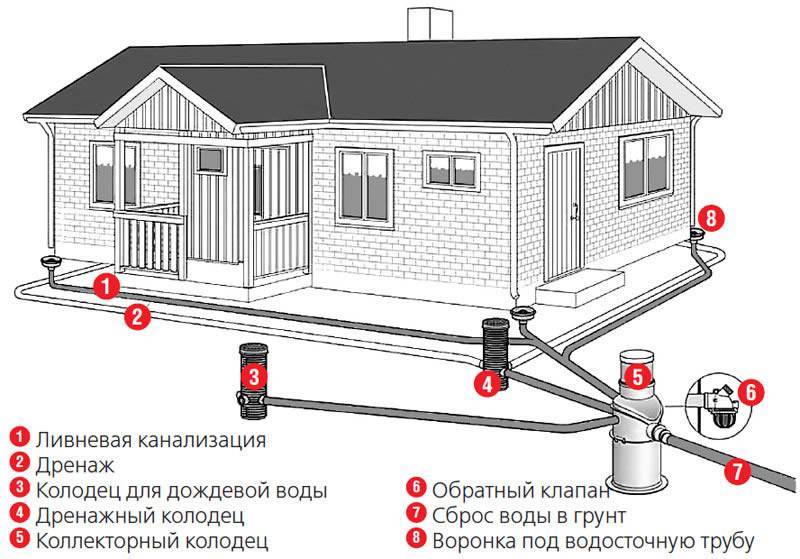

Совмещённая или отдельная
Нередко для частного дома требуется создание сразу трёх систем водоотведения:
- канализационной;
- дренажной;
- ливневой.
Часто они расположены поблизости друг от друга и идут параллельно. Возникает естественное желание сэкономить путём совмещения ливнёвки с любой другой. На первый план в этом вопросе выходит, в частности, использование уже имеющегося колодца. Сразу надо сказать – лучше этого не делайте. Во время обильного ливня осадки выпадают с весьма большой скоростью: цифра 10 м³/час — не предел. Таким образом, колодец заполняется очень быстро, а временами ещё и переполняется.
Если сброс организован в колодец канализации, вода будет поступать в канализационные трубы. Выше уровня поверхности грунта она, конечно же, не поднимется, однако спустить присутствующие в сантехнике нечистоты вы не сможете – они будут там просто стоять. После того, как уровень воды снизится, внутри останется мусор, препятствующий нормальной работе канализации. Тогда хозяевам придётся её прочистить.
Что же касается устройства ливневой канализации, в которой сброс организован в дренажный колодец, то дело здесь обстоит ещё хуже. Во время обильного ливня вода поступает в систему под большим напором. Заполнив трубы, она впитывается в грунт под фундамент и подмывает его. Понятно, что это может привести к самым плачевным последствиям
Но нельзя обойти вниманием и не столь очевидное явление – заиливание дренажных труб. Поскольку прочистить их нереально, придётся всю систему менять, что сопряжено с немалыми расходами
Воду из ливневки можно сливать в ближайший водоем или специально предназначенный для этого общий канал
Исходя из вышесказанного, можно сделать такой вывод: ливневая канализация загородного частного дома должна иметь большой собственный колодец. Это обязательно при варианте, кода рядом нет пруда, озера или речки.
Ливневка своими руками
Монтаж
Водоотводные желоба устанавливаются на крышу. При помощи специальных кронштейнов
Обратите внимание, что лоток должен заходить под кровлю всего на 1/3 иначе вода с крыши в него не попадет. После установки кровельных лотков, монтируются водосточные трубы
Будет их 2 или больше решать вам
Трубы крепятся к стене хомутами.

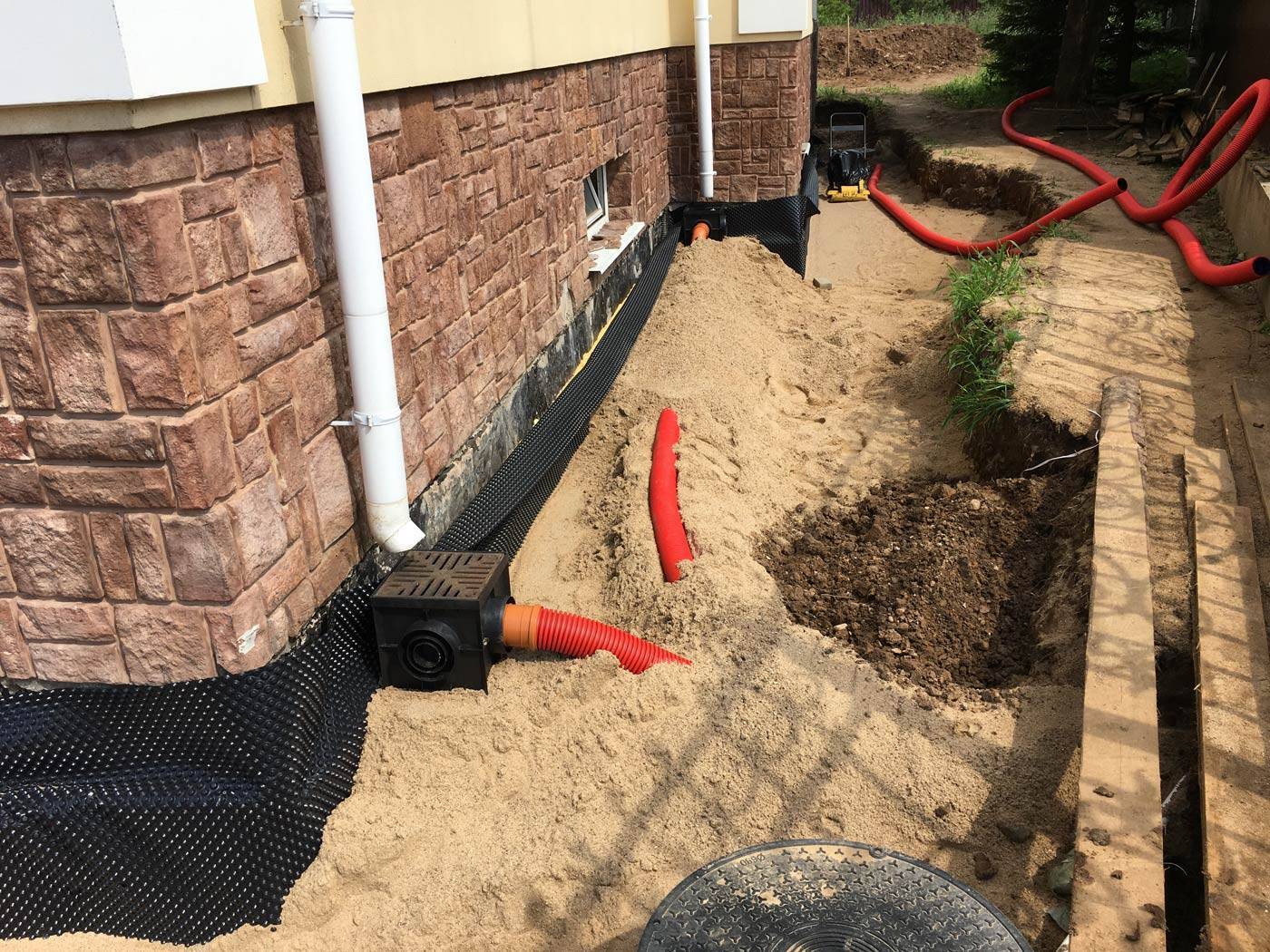

Закончив с водоотводной магистралью на доме, следует установить точечные дождеприемники.
Под водосточной трубой выкапывается котлован размером чуть больше дождеприемника, от каждого дождеприемника прокладывается траншея с трубами.
Первый дождеприемник устанавливается на самой высокой точке участка, остальные ниже. Уклон труб делается от первого к последующему. Таким образом организуется самотек.
Для лучшей фиксации дождеприемник устанавливают на бетонный раствор или подушку из щебня и песка. Траншеи под трубы засыпаются гравием и песком.
После того, как произошло соединение труб с водным приемником, он накрывается решеткой.
К сведению. Точечные дождеприемники применяются не только для отвода воды с кровли, но и как самостоятельный элемент. Его монтируют на стоянке для автомобилей или площадке для игр в самой низкой точке.
Отвод воды
Осуществляется по дренам, которые имеют подключение к общей ливневой канализации:
В подавляющем большинстве создается одна общая труба, что идет к смотровому колодцу, такая магистраль сокращает количество поворотов и труб, что немало важно, так как периодически система подлежит очистке. От колодца труба уходит к водоему или накопителю
Смотровой (дренажный) колодец
Его устанавливают на пересечении труб. Это полая труба с дном и люком. Отступив от дна, делаются отверстия под дрены. Соединение производится при помощи резиновых прокладок и герметика. Сам колодец монтируется на бетонную стяжку или подушку уз песка и щебня. От дренажного колодца труба идет к накопителю, водоему или в дренажное поле. Накопитель собирает всю жидкость, производит ее отстой, где оседает мусор, после воду можно применять для полива или сбросить в близлежащий водоем, если таковой отсутствует то создаются дренажные поля, которые отводят воду в грунт. Наружная ливневая канализация может устанавливаться двумя способами.
Ливневка являются частью канализационной дренажной системы или выступает в качестве самостоятельной конструкцией.
В первом варианте слив воды происходит в проложенные трубы. Что подразумевает создание отверстий и подключений к системе. Монтаж более сложный
Какой тип слива выберите не важно. Сама магистраль прокладывается по одной схеме. Все лотки укладываются под уклоном, как и трубы
Для монтажа лотков потребуется организовать траншею размером больше желоба
Все лотки укладываются под уклоном, как и трубы. Для монтажа лотков потребуется организовать траншею размером больше желоба.
Укладка начинается с самой высокой точки
Лотки между собой соединяются, швы обрабатываются герметиком.
Водоотводные лотки желательно устанавливать с цементным раствором, чтобы избежать их выдавливания в холодное время года и вымывания с большим количеством осадков.
Если изделия для водоотвода выполнены из пластика, то после заливки раствором, следует сразу установить решетку, для купирования перекосов.
На первый лоток устанавливается заглушка. На последний пескоуловитель. В случае отвода в дренажные трубы, пескоуловители устанавливаются на каждом сливе.
Вода из поверхностной ливневой канализации отводится в водоем или накопитель.
В случае, когда поверхностный отвод соединен со скрытым, обустройство отвода не требуется, на последний лоток ставится заглушка.
Из чего состоит ливневая канализация
Конструкция любой системы предполагает наличие определенных составляющих частей, ливневая канализация вокруг дома в этом плане не является исключением.

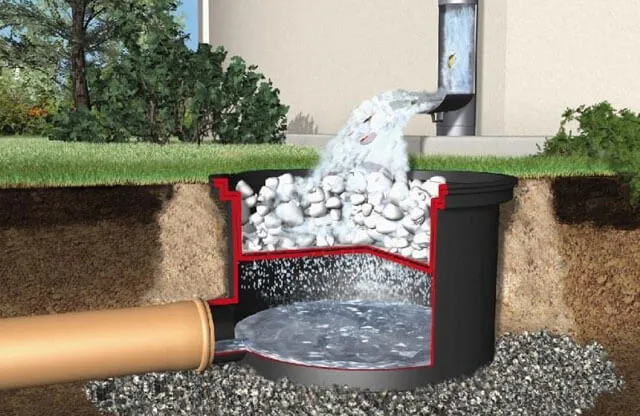

Колодец
Колодец в ливневой канализации может иметь разный объем, этот параметр зависит от габаритов кровли, площади участка и среднего количества осадков, характерного для определенного региона.
Для изготовления колодца можно использовать бетонные кольца, при этом нижнее кольцо должно иметь дно. Для обустройства современных ливневых канализаций используются пластиковые емкости, которые характеризуются полной герметичностью, в отличие от сборных бетонных конструкций.
Монтаж ливневой системы канализации
Прокладка системы ливневой канализации осуществляется только после выполнения всех расчётов на этапе проектирования. Необходимо учитывать интенсивность осадков в регионе, ветровую нагрузку, уровень грунтовых вод и другие нюансы, влияющие на особенности конечной конструкции. Также многое зависит от объекта, с которого необходимо производить водоотведение. Для дачи можно использовать простую ливневку, а для парковки или фабрики требуется уже более сложная система, более точное соблюдение необходимых уклонов и диаметров труб. Необходимые указании к правилам монтажа описаны в соответствующих СНиП И СанПиН.
Специалисты компании «СБМ-Балтика» помогут с выбором элементов и готовы взять на себя всю работу по расчёту, проектированию, монтажу и пуско-наладке системы ливневой дождевой канализации.
Таблица характеристик:
| Производительность Q, л/с | 1,5 | 3 | 6 |
| Диаметр, D мм | 1100 | 1100 | 1500 |
| Длина, L | 3800 | 4500 | 6000 |
| Высота входящей трубы А, мм | 930 | 930 | 1280 |
| Высота выходящей трубы В, мм | 810 | 810 | 1160 |
| Диаметр вход./вых. трубы N, мм | 110 | 110 | 160 |
| Толщина стенок, мм | 4 – 5 | 4 – 5 | 5 – 7 |
| Вес, кг | 350 | 450 | 800 |
Распределительный колодец, колодец для отбора проб:
Распределительный колодец. Колодец для отбора проб.
Распределительный колодец необходим для подачи на очистные сооружения расчетного расхода сточной воды. Из колодца распределяются потоки загрязненного стока на очистные сооружения. При большой интенсивности потока, часть условно чистого стока поступает на обводную линию. Тем самым распределительный колодец минимизирует стоимость оборудования для очистки стоков.
| Расход «на очистку/на входе» | л/с | 10/30 | 15/45 | 20/60 | 30/90 | 40/120 | 50/150 | 65/195 | 80/240 | 100/300 | 125/375 |
| Диаметр корпуса, D | мм | 1000 | 1000 | 1000 | 1200 | 1200 | 1600 | 1600 | 1600 | 1600 | 1800 |
| D входа | мм | 200 | 250 | 250 | 315 | 315 | 400 | 400 | 500 | 500 | 600 |
| D оч | мм | 160 | 200 | 200 | 250 | 315 | 315 | 315 | 315 | 315 | 400 |

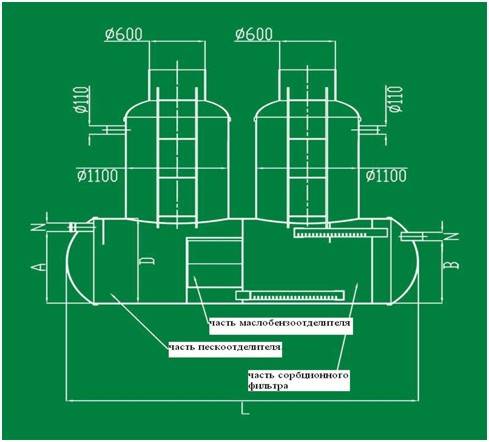

Пескоотделитель:
Сточные воды, проходя через пескоотделитель, теряют из своего состава твердые, нерастворимые частицы. В пескоотделителе происходит осаждение твердых веществ и взвешенных частиц, в дальнейшем при заполнении камеры, весь иловый осадок удаляется.
| Расход стоков | м³ | 5 | 10 | 15 | 20 | 25 | 30 | 40 | 50 | 60 | 100 |
| Диаметр корпуса, D | мм | 1600 | 1600 | 1800 | 2300 | 2300 | 2300 | 2300 | 2300 | 3000 | 3000 |
| Длина корпуса, L | м³ | 2700 | 5200 | 6200 | 5100 | 6300 | 7500 | 9900 | 12400 | 9000 | 14700 |
| Масса сухой емкости | мм | 299 | 548 | 797 | 1046 | 1295 | 1544 | 2042 | 2540 | 3038 | 5030 |
Маслобензоотделитель:
Маслобензоотделитель применяется в составе очистных сооружений поверхностного стока на автостоянках, АЗС, складских территориях и т.д.
В устройстве из сточных вод сепарируются свободные, а также механически эмульгированные нефтепродукты. Основной элемент маслобензоотделителя – коалесцентные модули. Благодаря своей конструкции модули способствуют укрупнению частиц масла и ускоряют их всплытие. Масло образует единый слой в сепарационном отсеке.
| Расход стоков | л/с | 3 | 6 | 10 | 15 | 20 | 30 | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
| Диаметр корпуса, D | мм | 1200 | 1200 | 1200 | 1600 | 1600 | 1800 | 2000 | 2000 | 2300 | 2300 | 2300 | 2300 | 2300 |
| D входа, D вых | мм | 110 | 160 | 160 | 200 | 200 | 250 | 315 | 315 | 315 | 315 | 315 | 400 | 400 |
| Длина корпуса, L | мм | 2900 | 3200 | 4600 | 4800 | 5100 | 6700 | 6300 | 6500 | 7000 | 8600 | 10200 | 11900 | 13100 |
Сорбционный блок:
Сорбционный блок представляет собой емкость, которая заполняется композитным материалом – гидрофобным сорбентом. Этот материал производится на основе природных алюмосиликатов, и загружается в верхнюю часть емкости. Сорбент обеспечивает глубокую доочистку сточных вод от нефтепродуктов – до 0,05 мг/л, по взвешенным веществам до 3 мг/л. Такие параметры обеспечивают возможность сброса стоков в водоемы рыбохозяйственного назначения.
| Расход стоков | л/с | 3 | 6 | 10 | 15 | 20 | 30 | 40 | 50 | 65 | 80 |
| Диаметр корпуса, D | мм | 1200 | 1200 | 1200 | 1600 | 1600 | 1800 | 2000 | 2000 | 2300 | 2300 |
| Объем сорбента | м³ | 0,6 | 1,2 | 2,0 | 2,7 | 3,6 | 5,4 | 6,4 | 8,4 | 10,4 | 13,1 |
| D входа, D вых | мм | 110 | 160 | 160 | 200 | 200 | 250 | 315 | 315 | 315 | 315 |
| Н вых | мм | 230 | 230 | 230 | 230 | 330 | 330 | 430 | 430 | 430 | 430 |
| Длина корпуса, L | мм | 2900 | 3400 | 3400 | 4800 | 5400 | 6300 | 6400 | 8100 | 9100 | 11100 |
Колодец обслуживания:
| Тип КТ | 1 | 2 | 3 | 4 | |
| H | Высота от входной трубы до уровня земной поверхности | 900 – 1300 | 1300 – 1700 | 1700 – 2100 | 2100 – 2500 |
| Лестница | – – – | есть | есть | есть |
Материалы для ливневой канализации
Чтобы система функционировала качественно и была надежной в использовании, нужно брать во внимание не только проектирование ливневки и реализацию строительства, но также и комплектующие ливневой канализации. Чтобы изготовить дренажные лотки, потребуются: бетон, пластик и полимеркомпозит. Лотки обязательно нужно прикрыть съемными решетками, так как они будут задерживать мусор
Лотки обязательно нужно прикрыть съемными решетками, так как они будут задерживать мусор.
В полноценной системе ливневой канализации должны быть следующие элементы:
- Песколовители;
- Заглушки (для препятствования обратному потоку воды);
- Сифоны (для нейтрализации запаха);
- Двойная муфта (для соединения труб);
- Резиновый или же полимерный уплотнитель (вставляется в ведущую канавку трубы);
- Смазка (для уменьшения трения между трубой и муфтой; смазывать надо края муфты);
- Обратный шаровой клапан (препятствует попаданию воды в дренаж при сильных дождях или наводнении, а также проникновению воды из колодца в систему; устанавливается внутри дренажного колодца);
- Песок и щебень (потребуются для засыпки колодцев, горловин с крышками и удлинительных труб).
Систему ливневой канализации лучше всего строить во второй половине лета. Зимой строительство нельзя проводить из-за промерзшей земли, а весной земля еще пропитана водой после растаявшего снега. Но, как показывает статистика, большинство застройщиков вспоминают о ливневке осенью, когда начинается дождливый сезон. В это время продавцы комплектующих частей повышают цены. Нужно понимать, что строительство ливневой канализации нужно планировать заранее, рассчитывая финансы. Ведь работа над обустройством канализации занимает не один день.
Для участка, к примеру, в 10 соток, строительство может обойтись до 130 тыс. рублей и длиться около месяца. Эффективность и качество работы канализации зависит в основном не от материалов, а от соблюдения всех углов и уклонов во время стройки, а также хороший монтаж стыков и профилактические работы
Чистить ливневку нужно не меньше двух раз в год, особенно важно не забывать о чистке фильтров и песколовителя

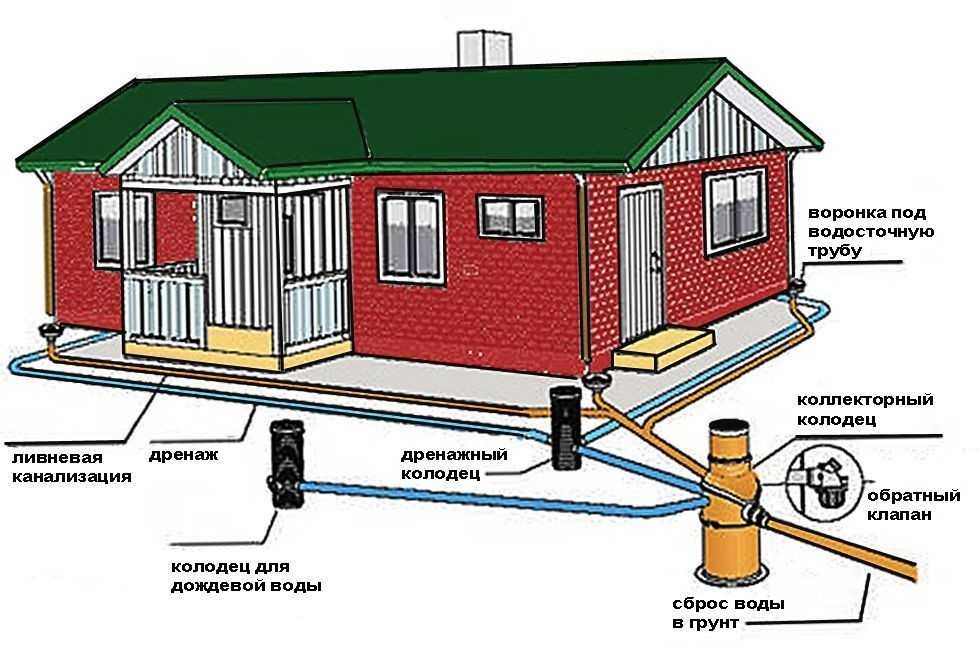

Типовые схемы закрытой ливневой канализации
Если рассматривать только общие принципы построения, без деталировки и размеров, схемы закрытой ливневой канализации состоят из набора типовых элементов.
Устройство и состав простой закрытой системы с точечным водоотводом
Когда участок небольшой и расположен на грунтах с хорошей водопроницаемостью, а дорожки и площадки с твердым покрытием занимают небольшую часть территории, то наиболее популярна простая закрытая ливневая канализация с точечным водоотводом.
В этой схеме поверхностный сбор осадков происходит только за счет организованного водостока крыш дома и других построек. А ливневая канализация состоит из таких элементов:
- Дождеприемники с горизонтальным или вертикальным стоком, расположенные под водосточными трубами.
- Подземная сеть из безнапорных труб для внешней канализации.
- Ревизионные колодцы. Ставят на разветвленных сетях при условии больших площадей крыш и значительного расстояния от приемников до водосборного колодца.
- Водосборный колодец.
- Пескоулавливатели.
Разветвленная точечная схема водоотвода
Это более сложный вариант устройства ливневой канализации закрытого типа, которую устраивают на больших участках с незначительными перепадами высоты. Помимо установки под водосточными трубами, точечные приемники устанавливают в местах, где надо организовать эффективный локальный отвод воды с поверхности. Например:
- в придверных приямках;
- возле входных групп;
- на ровных мощеных площадках;
- под поливочными кранами.
И кроме дождеприемников в местах точечного водоотвода используют сливные воронки, трапы, ливневые заслонки.
Виды сливных трапов
Для них в поверхностях устраивают небольшие углубления «конвертного» типа в виде перевернутой усеченной пирамиды, где в нижней точке пересечения уклонов и устанавливают эти элементы.

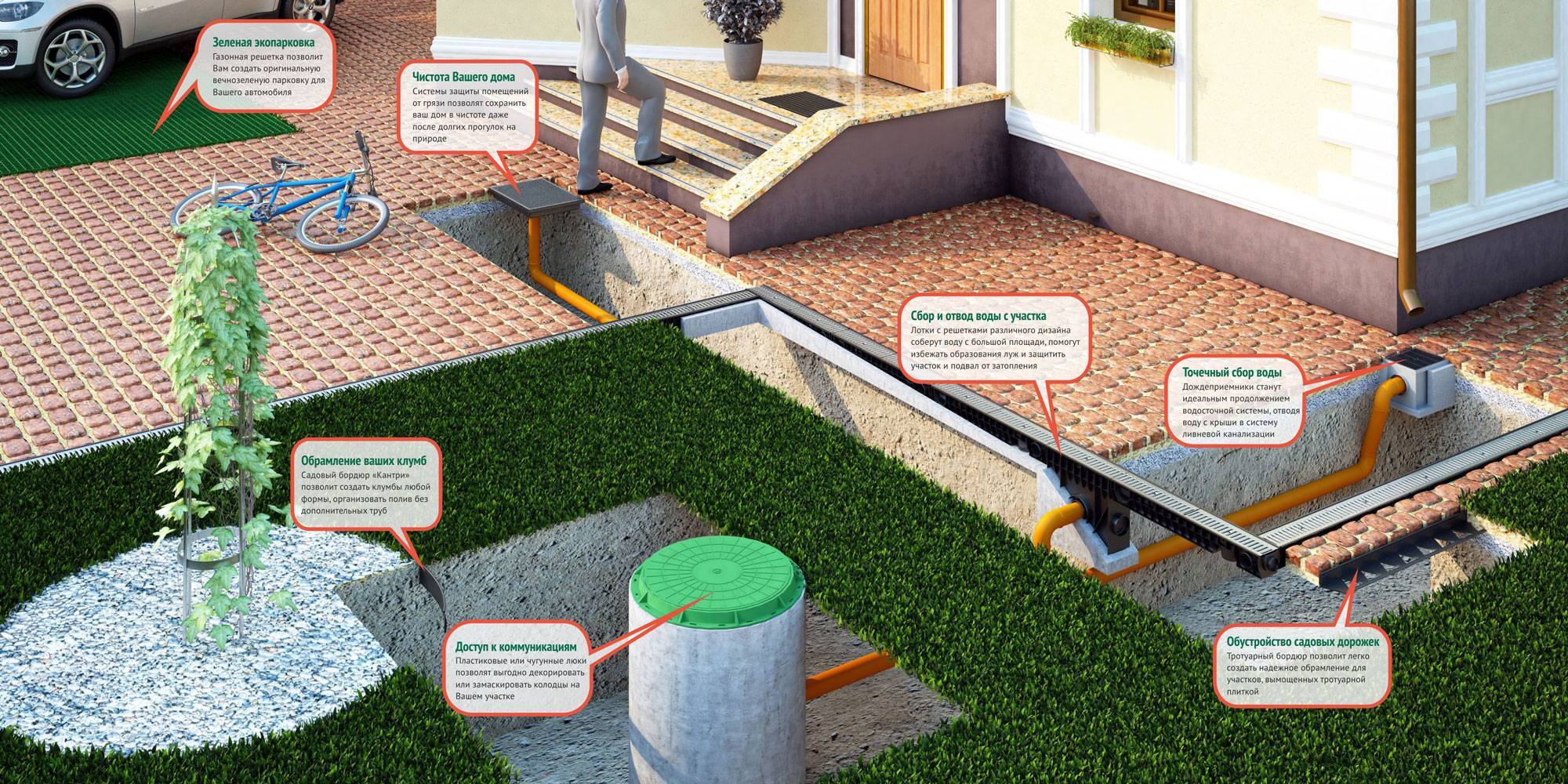

Линейный водоотвод
В основе линейного водоотвода заложен принцип организации плоских уклонов в сторону приемников поверхностных стоков (желобов и лотков). Это типичное решение для:
- отмосток вокруг строений с неорганизованным водостоком с крыш;
- площадок с твердым покрытием;
- газонов;
- зон возле бассейнов и фонтанов;
- игровых площадок с искусственным покрытием.
В состав линейного водоотвода входят такие элементы:
- желоба и лотки;
- защитные решетки;
- торцевые заглушки;
- фильтры и пескоулавливатели для желобов (если предусмотрено подключение к ливневому колодцу).
Все модули водоотводов, пескоулавливатели, фильтры и трубы совместимы в рамках одной системы, имеют соответствующие переходники и фитинги для герметичного соединения между собой. Линейный водоотвод с подключением к водосборному колодцу по классификации относится к смешанному типу ливневой канализации.
Что это такое
Дождевая канализация — это комплекс открытых
и закрытых трубопроводов, приемных коллекторов и прочих элементов. Их назначение — сбор и немедленное отведение дождевой
или талой воды. Принципиальным отличием дождевых систем от промышленной или
бытовой канализации является сезонный режим работы. В зимнее время потребность
в подобных сетях снижается. Работа в течение всего года производится только в
южных регионах.
Часто возникают вопросы — ливневая или дождевая канализация, как правильно называть подобные системы. Оба определения верны, они используются с одинаковой частотой. В просторечии обычно звучит сокращение «ливневка».
Устройство дождевой канализации обусловлено
спецификой приема или сбора стоков. Вода поступает в приемные желоба или
приемные колодцы с большой площади. Объемы стоков могут достигать значительной
величины, поэтому размеры всех элементов систем рассчитываются исходя из
максимально возможного количества воды. Транспортировка жидкости происходит по
отдельной системе открытых
и закрытых желобов и трубопроводов. Соединение ливневого канала с магистралью общественных систем
допускается только в конечных точках, на входе в очистные сооружения.
Назначение ливневой канализации состоит в
отведении дождевой или талой воды с территории или от зданий. В первом случае
применяют комплексы открытых желобов, принимающих и направляющих стоки в
магистральный трубопровод. При сборе воды с кровли основным элементом
становится водосток
здания. Он собирает воду, передает ее вниз по вертикальным элементам. Затем
стоки поступают в дождеприемники, откуда направляются в магистраль. Основной
задачей становится отсечка воды от фундамента зданий, исключение возможности
затопления подвалов.
