Пеллетный котел: 3 варианта оборудования

Что нужно знать о пеллетах?

Древесные гранулы, используемые в качестве топлива, бывают разных размеров, они зависят от стандартов, принятых в государстве. Так, пеллеты выпущенные в Евросоюзе достигают в длину 30-60 мм. В России, где правила еще не установлены, гранулы могут быть длиннее.

Поэтому, если использовать такой продукт для котла, выпущенного в Европе, то тяжело будет настроить автоматику на нужный режим. В результате возможен перерасход, некорректная работа в определенных владельцем режимах и тд.

Бункер может находиться на существенном расстоянии (до 10 м) от самого котла

Также все котлы для отопления, функционирующие на пеллетах, требуют, чтобы они были достаточного качества. То есть гранулы должны сохранять свою форму до момента попадания в топку. Иначе перерасхода не миновать.

Прочность пеллет зависит от качества изготовления, влажности

Важно, чтобы она не превышала 12%. Если норму не соблюдать, то понизится теплотворность, а в тяжелых случаях гранулы придут в полную негодность. Этот вид топлива бывает:

Этот вид топлива бывает:

• бытовым (зольность до 1%) — их делают из отходов лиственных пород с минимальным добавлением коры;
• промышленным (зольность до 3%) — его изготовляют из отходов хвойных пород с добавлением коры (до 10%);
• из отходов сельскохозяйственной деятельности (зольность более 3%) — делают их из биомассы различного происхождения (шелухи подсолнечника, соломы).

Гранулы для бытового использования отличаются максимально высокой теплотворностью, так как содержат небольшое количество пыли, имеют низкую влажность. Они всегда белого цвета.

Более дешевые – гранулы для промышленного использования. Низкая стоимость является их существенным преимуществом. Их недостаток – не самая высокая теплотворность. Кроме тог, котел придется существенно чаще чистить и эта процедура будет более трудозатратная.

Определить промышленные гранулы можно по цвету — они темно-коричневые. Для бытового использования они нежелательны из-за низкой теплотворности

Существует еще один вид пеллет, изготовленный из отходов сельскохозяйственной деятельности. Но использовать их не стоит – они обладают крайне низкой теплотворностью, высокой зольностью. Это значит, что котел будет засоряться часто, а чистить его, в таком случае, достаточно сложно, особенно застывшую золу.

Наладить производство пеллет можно самостоятельно, подробнее об изготовлении специального пресса написано в этой статье.

Выбор пеллетного котла длительного горения

Факторы, на которые стоит обратить внимание:

Тип горелки

Ретортные горелки дают вертикальное пламя, качество гранул им не важно. Стокерные горелки требовательны к качеству пеллет (с пониженной зольностью), необходимо часто прочищать, иначе прибор прекратит работу.
Уровень автоматизации

Современные модели обладают разными уровнями автоматизации. Доступны функции отключения, включения, смены режима работы, регулировка температуры.
Тип шнека. Устройство может быть оснащено жестким шнеком, его цена будет ниже и конструкция простой, а длина ограничена двумя метрами. Бункер привязан к горелке, его положение фиксировано. Гибкий шнек подключается с электромотором, он лишен недостатков жесткой конструкции: бункер можно устанавливать на расстоянии до 12 м, имеет систему предотвращения обратного пламени и другое.
Конструкция теплообменника. Пеллетный прибор для отопления дома может иметь разные типы теплообменников. Лучшим считается вертикальный тип, так как он обладает наибольшей отдачей энергии теплоносителю, зола осыпается вниз, а не оседает на стенках.

Сборка своими руками

Когда изготавливается пеллетная горелка своими руками, важно уделить особое внимание корзине. Часто из-за ее неправильной реализации может происходить застревание пеллет. При этом процесс горения не идет по требуемому алгоритму и огонь возвращается в бункер

Чтобы ликвидировать этот недостаток, необходимо посмотреть на правую верхнюю часть рисунка, который приведен ниже. Прорезь, через которую будет осуществляться подача пеллет нет необходимости делать сплошной. Она должна быть с отверстиями, которые на 2 мм меньше самих пеллет. Уделить внимание также стоит зазору между дном корзины и задней стенкой. Он должен быть не меньше 6 мм, но на 2 мм меньше размера пеллет. Узел, где идет отделение камеры сгорания пеллет от камеры сгорания пиролизоного газа, необходимо сделать сплошные прорези. Если горелка рассчитывается для котла на площадь в 150 м 2 , тогда высота каналов для вторичного воздуха, которые проходят под дном корзины должны быть 30 мм

При этом процесс горения не идет по требуемому алгоритму и огонь возвращается в бункер. Чтобы ликвидировать этот недостаток, необходимо посмотреть на правую верхнюю часть рисунка, который приведен ниже. Прорезь, через которую будет осуществляться подача пеллет нет необходимости делать сплошной. Она должна быть с отверстиями, которые на 2 мм меньше самих пеллет. Уделить внимание также стоит зазору между дном корзины и задней стенкой. Он должен быть не меньше 6 мм, но на 2 мм меньше размера пеллет. Узел, где идет отделение камеры сгорания пеллет от камеры сгорания пиролизоного газа, необходимо сделать сплошные прорези. Если горелка рассчитывается для котла на площадь в 150 м 2 , тогда высота каналов для вторичного воздуха, которые проходят под дном корзины должны быть 30 мм.

Обратите внимание!
Расход механизма пеллетной горелки, которая приведена на чертеже составляет около 3 килограмм пеллет в час. Кроме корзинки, щепетильный подход требует и бункер, в котором будут храниться пеллеты

Проблемы начинаются с теми бункерами для пеллет, которые сделаны на глаз и по вольному чертежу. Слева на схеме сверху приводятся размеры и чертежи бункеров, которые используются в Пеллетронах. При площади жилища в 150 м 2 одного такого бункера хватит на сутки. Справа снизу на этом же рисунке приводится чертеж и размеры камеры сгорания. Основой для них послужила пеллетная горелка Пеллетрон 15. Коридор, по которому будет происходить движение вторичного воздуха лучше выполнить в форме буквы «Г». Это необходимо для лучшего перемешивания вторичного воздуха с пиролизными газами. Таким образом повыситься КПД установки. Для камеры сгорания понадобится особый вид стали, который выдерживает высокие температуры. При этом сварить ее в домашних условиях получиться только при наличии точечной сварки, т. к. обычный сварочный аппарат сможет с трудом прогреть ее. Понадобятся листы с минимальной толщиной в 2 мм. Интересная конструкция пеллетной горелки приведена в видео ниже

Кроме корзинки, щепетильный подход требует и бункер, в котором будут храниться пеллеты. Проблемы начинаются с теми бункерами для пеллет, которые сделаны на глаз и по вольному чертежу. Слева на схеме сверху приводятся размеры и чертежи бункеров, которые используются в Пеллетронах. При площади жилища в 150 м 2 одного такого бункера хватит на сутки. Справа снизу на этом же рисунке приводится чертеж и размеры камеры сгорания. Основой для них послужила пеллетная горелка Пеллетрон 15. Коридор, по которому будет происходить движение вторичного воздуха лучше выполнить в форме буквы «Г». Это необходимо для лучшего перемешивания вторичного воздуха с пиролизными газами. Таким образом повыситься КПД установки. Для камеры сгорания понадобится особый вид стали, который выдерживает высокие температуры. При этом сварить ее в домашних условиях получиться только при наличии точечной сварки, т. к. обычный сварочный аппарат сможет с трудом прогреть ее. Понадобятся листы с минимальной толщиной в 2 мм. Интересная конструкция пеллетной горелки приведена в видео ниже.

Совет!
Чтобы упростить себе задачу по розжигу пеллетной горелки, можно установить небольшой вентилятор, который питается от 12 вольт, например, подойдет большой компьютерный кулер.

Устройство и принцип работы пеллетных котлов

Чтобы смонтировать самостоятельно подобную твердотопливную установку, нужно будет хорошо потрудиться, а для начала разобраться, как она работает и из чего состоит. Сердцем пеллетного агрегата является горелочное устройство, что выполняет практически все основные функции и связано с контроллером котла, действуя по его командам. Горелки, предназначенные для сжигания пеллет, бывают двух типов:

Разница между ними заключается в следующем. Ретортная пеллетная горелка представляет собой чашу (реторту), наполняемую снизу топливом посредством шнека, а воздух в зону горения подается вентилятором через отверстия, расположенные по бокам чаши. При работе столб пламени направлен вверх, что должна учитывать конструкция котла.Факельное горелочное устройство – это труба, она же – камера сгорания, где с одного торца происходит шнековая подача пеллет, а из другого выходит мощный факел пламени, направленный горизонтально. Это достигается нагнетанием воздуха в камеру с той же стороны, что и топлива.

Примечание. Горелки факельного типа применяются чаще ретортных, так как у последних случаются проблемы с подачей пеллет низкого качества. Для сборки котельной установки своими руками также предпочтительнее использование факельного горелочного устройства, ниже мы обоснуем почему.

В дальнейшем мы будем рассматривать работу агрегата с факельной горелкой, поскольку для нашей цели данная конструкция подходит лучше. Итак, камера сгорания в виде трубы находится внутри котла, а наружная часть горелки состоит из корпуса с подающим шнеком и вентилятором для нагнетания воздуха. Для функционирования электрического розжига и поддержания пламени в конструкцию также входит плата управления, фотодатчик и элемент накаливания. В верхней части корпуса находится патрубок топливоподачи.

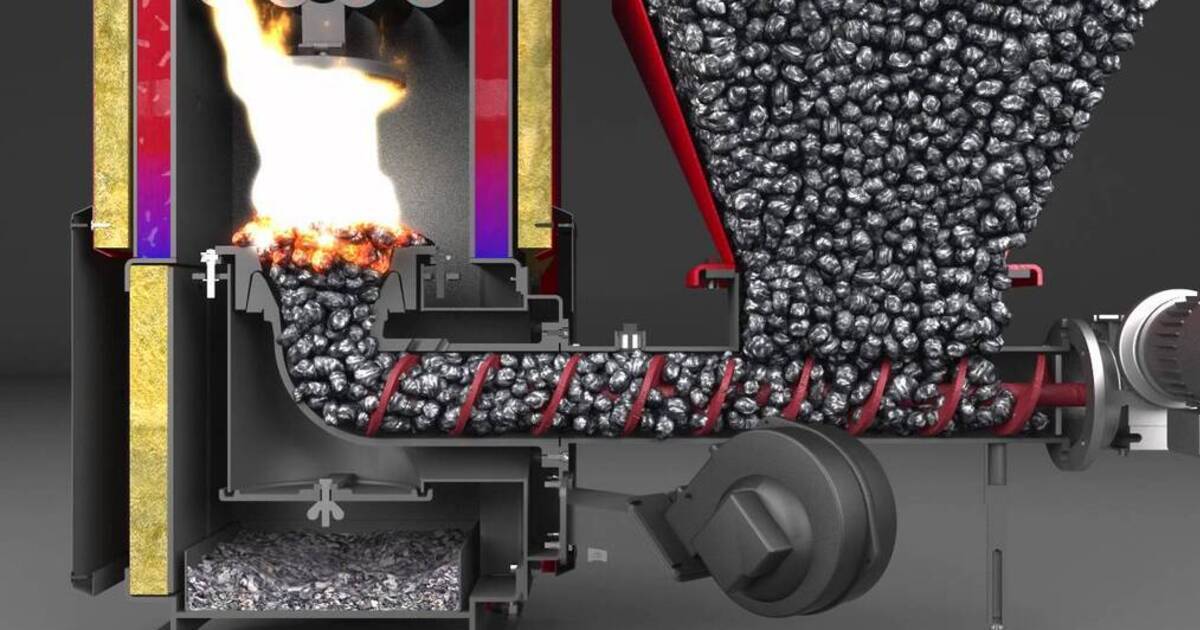

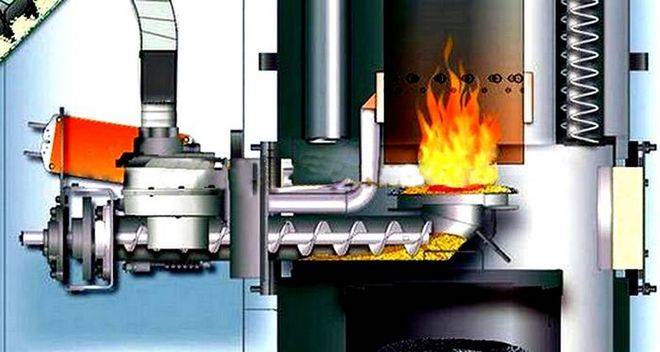

Процесс происходит так: по команде контроллера шнек подает в камеру небольшое количество пеллет и останавливается. Включается элемент накаливания и одновременно с ним вентилятор, вызывая возгорание топлива. Появление устойчивого пламени фиксирует фотодатчик, и извещает об этом блок управления, а тот выключает элемент накаливания. Дальше начинается работа в обычном режиме, шнековый конвейер возобновляет подачу, а вентилятор нагнетает требуемое количество воздуха. По команде того же контроллера в горелку через патрубок насыпаются пеллеты, перемещаемые туда из загрузочного бункера внешним шнековым конвейером.

Примечание. Многие производители используют топливный бункер, закрепленный прямо над патрубком горелки, что позволяет пеллетам самостоятельно ссыпаться в него без дополнительного конвейера.

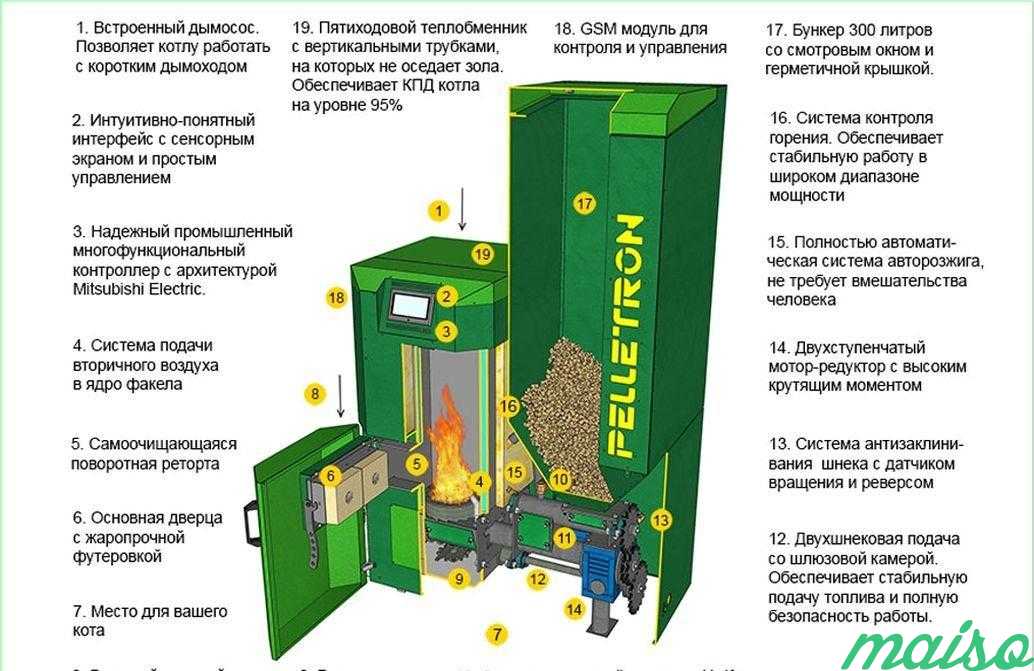

Теперь стоит рассмотреть устройство пеллетного котла в целом. Конструкция корпуса агрегата типична для всех твердотопливных установок, она представляет собой внутреннюю камеру из стали либо чугуна, заключенную во внешний кожух, заполненный водой, — водяную рубашку. Для отбора теплоты у дымовых газов конструкцией может быть предусмотрено 2 типа теплообменников:

В водотрубном теплообменнике теплоноситель протекает через трубы, омываемые продуктами горения и передающие ему свое тепло. Но такое устройство нечасто встречается в твердотопливных котлах, обычно в них все наоборот: дымовые газы проходят сквозь трубы, отдавая энергию горения водяной рубашке, это и есть жаротрубный теплообменник. Чтобы работа котла была эффективной, теплообменник делается двух – или трехходовым. Это значит, что дымовые газы, проходя по жаровым трубам, дважды или трижды меняют свое направление на противоположное, делая 2 или 3 хода. Это позволяет отдать им максимум тепла водяной рубашке, а на выходе в дымоход получить температуру не более 150 ºС.

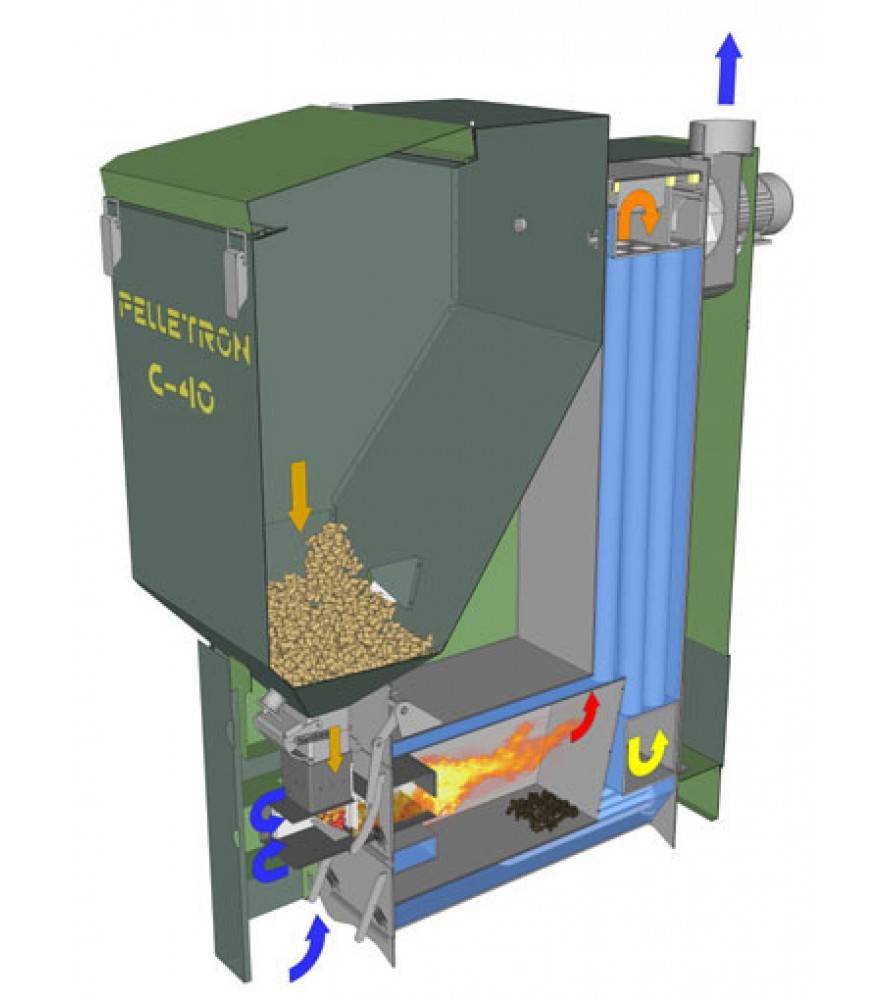

Рабочий процесс происходит так: горелка сжигает топливо и нагревает стенки камеры, а те прогревают теплоноситель. В свою очередь, продукты горения под воздействием естественной тяги и работы вентилятора проходят сквозь жаровые трубы, также отдавая теплоту водяной рубашке, и выбрасываются в дымоход. Интенсивность горения управляется контроллером по сигналу датчика температуры, погруженного в теплоноситель на выходе из агрегата. В том и заключается принцип работы пеллетных котлов, чтобы автоматически регулировать процесс сжигания и по необходимости увеличивать или уменьшать подачу топлива и воздуха в горелку.

Принцип работы

Современные пеллетные котлы отопления – это полностью автоматизированные системы, в которых применяется компьютерное управление. В некоторых моделях возможно дистанционное управление с помощью мобильного телефона.

Это позволяет контролировать работу котла, находясь далеко от дома, или включать заранее отопление перед приездом на дачу. В некоторых моделях подключается контур горячего водоснабжения

Подача топлива производится автоматически из бункера или топливного склада в нужном количестве. Температура в помещении поддерживается с помощью датчиков. Кроме этого, контроллером осуществляется управление циркуляционными насосам, бойлером и т.д.

Удаление золы может производиться как вручную, так и автоматически (в зависимости от модели). Бытовые твердотопливные котлы, работающие на пеллетах, функционируют следующим образом:

1. Топливо подается через середину чугунной или стальной реторты снизу либо шнековым транспортером направляется в желоб, откуда ссыпается на колосники. Горелки могут быть подвижными и неподвижными. В первом случае допускается использование пеллет любого качества, во втором – только светлых.
2. Первичный воздух продувает зону горения топлива снизу, осуществляя охлаждение реторты или колосников.
3. Сквозь отверстия, находящиеся в горелке, подается вторичный воздух.
4. Во время горения образуется зола, которая падает вниз.
5. Контейнер для золы очищается вручную либо шнековым транспортером зола отводится во внешнюю емкость, где происходит ее уплотнение (это позволяет минимизировать обслуживание котла).
6. Очистка газоотводящей части котла необходима каждый месяц (иногда она производится автоматически).

Виды котлов, работающих на пеллетах

Все пеллетные котлы разделяются по нескольким признакам. Каждый из них имеет свои положительные и отрицательные черты.

Для конкретных условий может больше подходить один из вариантов:

Подача топлива может быть автоматической, полуавтоматической (мощность регулируется вручную) или механической. В последнем случае во время работы котла необходимо постоянно подсыпать топливо, что крайне неудобно.

• По виду топлива возможны три варианта. В первом случае возможно только использование пеллет. Во втором – может быть использован альтернативный вид топлива, как временный вариант (брикеты или дрова). Комбинированные котлы имеют камеры для сжигания разных видов топлива, их размеры и стоимость больше.
• По применению котлы разделяются на виды для нагрева теплоносителя (воды), для прямого нагрева воздуха (конвекционные печи-камины), либо совмещать эти функции. Кроме того, у них может иметься варочная поверхность или духовой шкаф.
• Твердотопливный котел, работающий на пеллетах, может иметь теплообменник из чугуна, стали или меди. Чугун жаропрочен, устойчив к коррозии, более долговечен, но более инертен, тяжел и боится ударов. Сталь дешевле, более пластична, но боится коррозии и имеет меньший срок эксплуатации. Медь позволяет уменьшить объем теплообменника и вес котла, устойчива к коррозии, но требует защиты от перегрева.

В местности, где нет возможности подключения к централизованному тепло- и газоснабжению, использование твердотопливных пеллетных котлов поможет решить проблему отопления, а при необходимости и горячего водоснабжения. Среди множества моделей котлов можно выбрать подходящий, учитывая различные критерии.

Особенности устройства пеллетной печи

Агрегат, функционирующий на топливных гранулах, включает в себя три основных отдела:

• топочный;
• конвективный;
• зольник.

Топочный отдел. Представлен камерой, в которой происходит горение твердотопливных гранул. Оснащается факельной или реторной газовой горелкой и имеет две дверцы (смотровую и очистную).

Конвективный отдел. Имеет встроенный теплообменный аппарат. В зависимости от расположения, выделяют три типа теплообменников: вертикальные, горизонтальные, а также комбинированные. В этом отделе происходит подогрев теплоносителя (воды) горячим воздухом, который выделяется в процессе переработки топливных гранул. Конструкция теплообменника может быть как трубчатой, так и пластинчатой.

Пеллетные котлы в большинстве случаев используются только в отопительных целях и имеют один контур. Однако на рынке встречаются агрегаты и с двумя контурами: отопительным и водонагревательным.

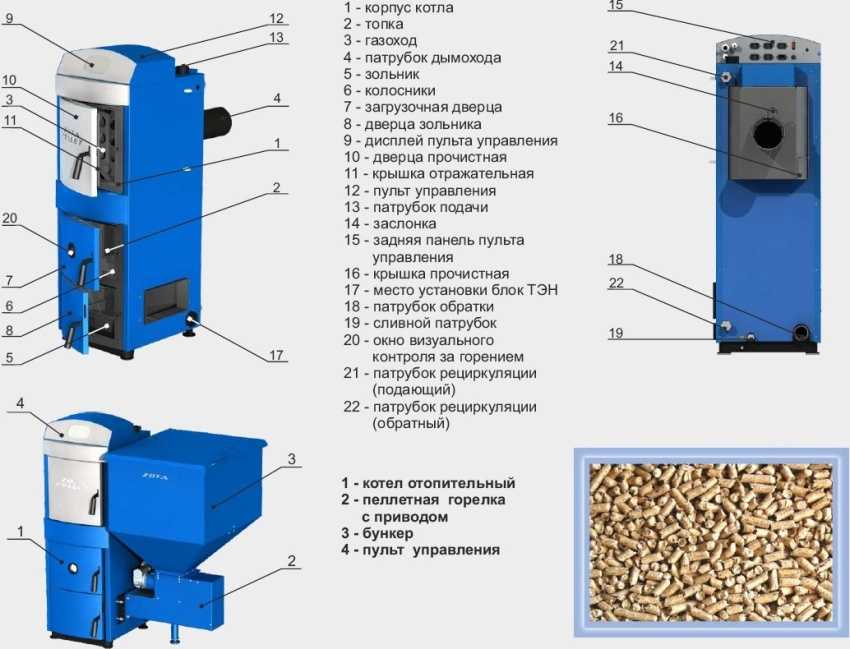

Стандартная конструкция пеллетного котла

Зольник. Этот отдел печи необходим для сбора отходов, которые образуются в процессе переработки пеллет. После этого, они удаляются через очистную дверцу.

Вышеперечисленные конструктивные элементы пеллетного твердотопливного котла

представляют основную его часть. Но для работы печи необходима ещё одна важная составляющая, а именно: приставка АПТ (автоматическая подача топлива).

Рассмотрим, какие устройства входят в состав приставки АПТ:

• бункер;
• шнек;
• вентилятор.

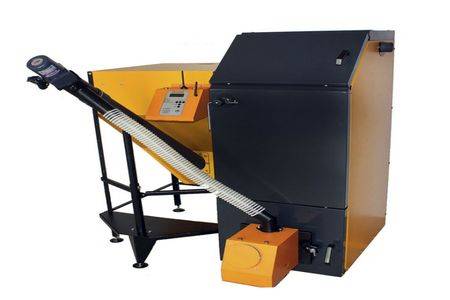

Бункер – это металлический резервуар, в который засыпается топливо для переработки. Из этой ёмкости топливо поступает частями в топочный отдел. В зависимости от расположения, выделяют два вида бункеров: внутренний (встроенный) и наружный. Шнек является важным элементом АПТ и необходим для порционной подачи пеллет. Он приводится в движение с помощью специального устройства – редуктора.

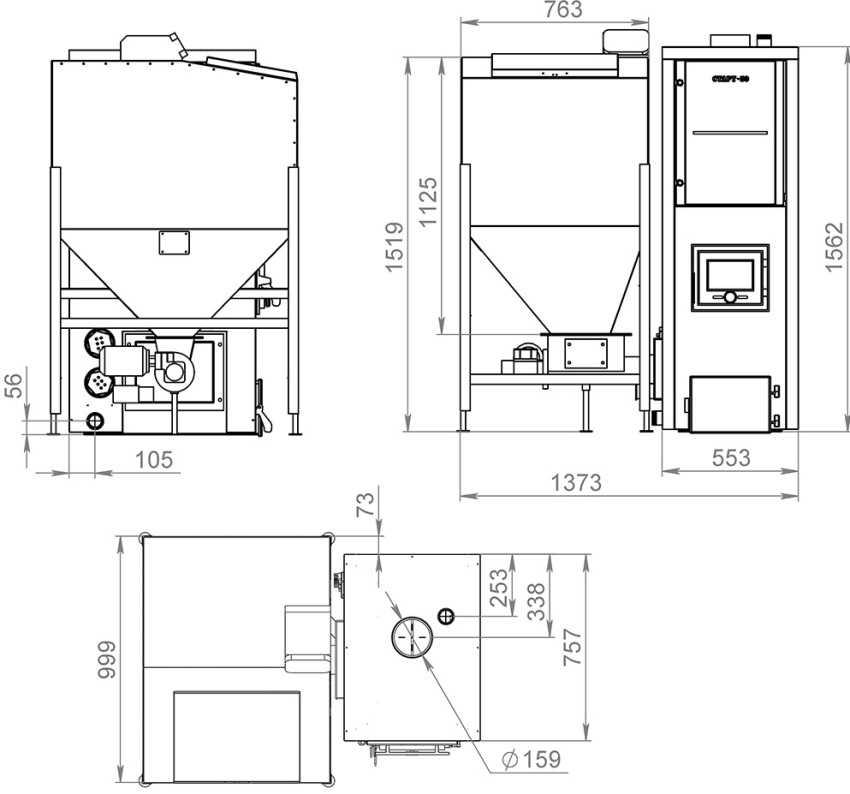

Схема пеллетного котла с бункером

А также устройство пеллетной печи предусматривает наличие пульта управления. Он необходим для того, чтобы задавать параметры процесса переработки твёрдого топлива и поддерживать необходимую температуру.

Расчет стоимости отопления пеллетами

Для простоты арифметических действий представим, что дом имеет площадь 100 м².

• Для начала нужно определить общую мощность котла, которая будет расходоваться за время отопительного сезона. В среднем отопительный сезон составляет 7 месяцев, чтобы обеспечить комфортную температуру на этот период, нужна мощность 50 400 кВт.
• Так как агрегат не всегда будет работать в полную мощность, для подсчета реального расхода нужно умножить полученный результат на 0,7 (коэффициент). Итого получаем 35300 кВт.
• Теплотворная характеристика гранулированного топлива составляет 3, 5 кВт на 1 кг топлива первого сорта.
• Итого, на весь отопительный сезон потребуется 10 тонн топливных гранул. У пиролизных котлов отопления расход будет примерно на 15-20 % меньше (около 8 тонн).

Реальный расход топлива может быть меньше или больше, так как некоторые факторы вроде погодных условий невозможно учесть заранее.

Экология и здоровье

Пеллетный котел по праву можно назвать экологически чистым агрегатом. Уникальная система подачи воздуха в пеллетных котлах, позволяет подвести кислород для поддержания процесса горения через отдельный контур. Полное сгорание гранул практически не оставляет мусора, а продукты сгорания перерабатываются в процессе фотосинтеза. Таким образом нет угрозы экологии вашего жилого помещения. Подача воздуха на горелку осуществляется по системе труб из внешнего пространства. Отсутствует эффект «сжигания» кислорода благодаря чему, не нарушается комфортное состояние.

Плюсы пеллетных котлов:

• Автономность. Пеллетный котел обогреет ваш дом, в отсутствии к нему подвода магистрального газа;
• Малое потребление электроэнергии. Энергосберегающий вентилятор, и система автоматики справляется с задачей работы устройства потребляя не более 70 Ватт;
• Малое количество отходов. По сравнению с твердотопливным котлами на дровах или угле, пеллетный котел образовывает совсем незначительные объемы золы и сажи. Производители выпускают даже автоматический пеллетный котел с самоочисткой;
• Корпус устройства надежно защищен слоем теплоизоляции, сохраняя тепло внутри котла и оставляя холодными наружные стенки. Исключена проблема ожогов;
• Автоматизация процесса отопления. Автоматический пеллетный котел способен эксплуатироваться без участия человека до 5 суток;
• Возможность программирования непрерывной работы с недельными параметрами.

Минусы пеллетных котлов:

Основным недостатком пеллетного котла предсказуемо является цена.

• Высокая цена первоначальной покупки;
• Высокая цена эксплуатации. Казалось бы, пеллеты изготавливают из отходов деревообработки, но стоимость их отнюдь не как за мусор.
• Выделяемое тепло при сгорании пеллет получается более дорогостоящее, в сравнении с теми же дровами;
• Место хранения, также влечет за собой определенные расходы. Сложить во дворе пеллеты, наподобие поленницы не получится. Потребуется сухое помещение. Сырые и разбухшие пеллеты представляют угрозу оборудованию, шнеки засоряются и выходят из строя.

Существующая практика, показывает, что расходы на эксплуатацию пеллетного котла достигают уровня расходов на эксплуатацию отопительного оборудования с использованием электрического котла. Вне сомнений расходы превысят использование газо-отопительных агрегатов.

Установка котла

На этом этапе вам предстоит позаботиться об обустройстве котельного помещения и дымоотводящей системы.

Обустройство котельной

Пол и стены котельной должны быть сделаны из материала, не поддерживающего горение. Пол можете делать из бетона. При желании вымостите его керамическим кафелем.

Котел устанавливайте на строго ровную поверхность. Выберите такое место, чтобы расстояние от лицевой стороны агрегата до ближайшей стены составляло не менее 100 см. Расстояние же от остальных стенок подбирайте так, чтобы в дальнейшем вам было удобно проводить профилактические работы, обслуживание и ремонт оборудования.

Устройство дымохода

Уделите отдельное внимание вопросам обустройства дымоотводящей системы. От правильности и качества исполнения дымохода напрямую зависит не только эффективность работы самодельного пеллетного котла, но и безопасность жильцов дома

Длину дымохода подбирайте так, чтобы он возвышался над кровлей здания хотя бы на 50 см, лучше – больше

Длину дымохода подбирайте так, чтобы он возвышался над кровлей здания хотя бы на 50 см, лучше – больше.

Для изготовления дымохода используйте герметичную трубу

Важно, чтобы материал изготовления трубы не поддерживал горение и стойко переносил воздействие высоких температур

Дымоход обязательно утепляется. Для защиты трубы от атмосферных осадков установите на нее защитный конус.

В нижней части дымовой трубы сделайте отверстие для удаления конденсата. Для большего удобства можете подключить к отверстию кран. Также подготовьте отверстие для чистки трубы от сажи.

Изготавливаем шнеки для пеллтеных котлов стандартизированные и по эскизам заказчика, из конструкционных и легированных сталей. Шнеки любого диаметра левой и правой закрутки. Всегда в наличии шнеки для пеллетных котлов. Подберём шнек для любого котла.

Изготавливаем шнеки по чертежам и эскизам заказчика.

Вам нужен шнек для котла? Шнек для пеллетного котла или шнек для угольного котла? Мы изготовим для Вас шнек для котла любой модели и любых размеров. Ещё десяток лет назад слово “пеллетный котёл” или “котёл на пеллетах” вызывало недоумение у большинства людей в нашей стране. Сегодня же пеллетные котлы широко используются как для теплоснабжения промышленных предприятий, так и для отопления частных домов. Практически все модели пеллетных котлов и пеллетных горелок имеют в своей конструкции шнек, как главный конвейер для транспорта твёрдого измельчённого топлива. Шнек является одной из самых важных деталей котла, наряду с мотором-редуктором и блоком управления. Без шнека работа пеллетного котла в автоматическом режиме невозможна, а использовать пеллетный котёл в режиме ручной загрузки топлива позволяют далеко не все модели котлов. Многие автоматические котлы на пеллетах или мелкофракционном угле в своей конструкции имеют два шнека, для создания между ними воздушного зазора, как элемента безопасности (предотвращения возгорания пеллет (или угля) в топливном бункере. Справедливости ради стоит заметить, что отечественная и зарубежная промышденность выпускает котлы, не имеющие шнеков в своей конструкции – это котлы с гравитационной подачей измельчённого топлива (когда оно под действием силы тяжести само ссыпается в горелочное устройство) и котлы с пневматической системой транспорта пеллет. Но всё же большая часть пеллетных котлов на российском рынке – это котлы со шнековой толпивоподачей.

Поскольку шнек является незаменимым элементом в конструкции котла с автоматической топливоподачей, и работа котла в автоматическом режиме без шнека невозможна, а на многих моделях пеллетных котлов работа без шнека вообще невозможна, мы предлагаем всегда иметь в качестве аварийного запаса запчастей шнек для вашего котла, а если конструкция котла предусматривает два шнека различных размеров, то оба.

У нас имеется обширная база чертежей стандартных шнеков для различных пеллетных котлов и котлов на мелкофракционном угле. Наши специалисты имеют опыт изготовления шнеков для котлов разных мощностей и марок. Компания “Теплоэнергетика” предлагает шнеки, изготовленные по двум различным технологиям: из цельновитой спирали и из штампованных сегментов. На все шнеки действует гарантия не менее года. Ниже вы найдёте список марок котлов для которых компания “Теплоэнергетика” изготавливает стандартные шнеки.

Преимущества и недостатки

Пеллетный котел выгоден с экономической точки зрения. Он стоит дороже, чем традиционный твердотопливный котел, но при длительной эксплуатации разница в цене быстро покрывается за счет более дешевого топлива.

Подсчитано, что для этого потребуется 3-4 года. При этом пеллетный котел предоставляет массу преимуществ:

Автономность. Как уже было сказано выше, некоторые модели работают до двух недель безостановочно – это зависит от объема бункера. Правда, для автономной работы рекомендуется покупать источник бесперебойного питания.

Факельная горелка

• Простота и удобство обслуживания. Единственная забота хозяина в процессе работы котла – вовремя засыпать пеллеты да счищать нагар с горелок. Периодически чистить трубы, дымоход.
• Точность регулирования температуры. Процесс поддерживается автоматикой. Некоторые модели имеют дистанционное управление, в том числе через интернет.
• Экономичность. Котел средней мощности (25 кВт) потребляет всего 5 кг топлива в сутки. Электроэнергии – не более 60 Вт.
• Экологическая чистота, малая шумность и малая вероятность отравления угарным газом.

К числу недостатков относятся следующие:

• В пересчете на килокалории дрова стоят дешевле;
• Для хранения подходит только сухое помещение. Мокрые пеллеты разбухают и забивают шнек;
• Необходимость дорогостоящего дополнительного оборудования – стабилизатора напряжения и бензогенератора.

Экологическая безопасность

Благодаря особой конструкции пеллетных котлов, экологии вашего помещения ничего не угрожает. В них контур, через который осуществляется подача воздуха для полного сгорания топлива, расположен отдельно от контура, с помощью которого осуществляется обогрев помещения. За счет такой конструкции не происходит «выгорания» кислорода и поэтому вы всегда будете чувствовать себя комфортно. Некоторые пользователи дополнительно осуществляют забор воздуха из котельного помещения, тем самым осушая и проветривая его. Кроме этого, к преимуществам котла на пеллетах относятся следующие факторы:

• энергосберегающий и производящий мало шума вентилятор, способен обеспечить равномерную эффективную циркуляцию теплого воздуха;
• низкий уровень потребления электроэнергии, в пределах 60 Ватт, для работы автоматики и вентилятора;
• маленький объем золы и сажи, по сравнению с твердотопливными котлами на дровах;
• корпус котла не нагревается, поэтому он абсолютно безопасен для животных и маленьких детей;
• осуществление автоматической загрузки топлива из бункера;
• интеллектуальная система управления, таймер и термостат осуществляют контроль и обеспечивают непрерывную работу котла в зависимости от установленной программы.

Проектирование и подбор помещения

Основным важным моментом в процессе установки устройства считается качественное и профессиональное составление проекта. Грамотно спроектированная обвязка системы отопления обеспечит жильё стабильным отоплением и комфортной для жизни средой.

Однако, перед тем, как составлять схему обвязки пеллетного котла, необходимо определиться с подключаемым дополнительным оборудованием. Надежность будущей системы напрямую зависит от качества установленных устройств, поэтому не стоит смотреть в сторону дешевых аналогов. Речь идет о циркуляционном насосе, воздушных клапанах, коллекторе и пр. Радиаторы стоит покупать металлические, либо биметаллические. Сами трубы, согласно требований норм пожарной безопасности, должны быть также металлические. Использование полипропиленовых труб небезопасно и непрактично ввиду недолговечности при значительных температурах.

Также проект обвязки котла зависит от того, какая планируется циркуляция теплоносителя, естественная либо принудительная.

Естественная циркуляция обеспечивается законами физики. Плотность холодной воды больше, чем горячей, в связи с чем возникает разница в гидростатическом давлении. Холодная вода, стекая к теплообменнику, выталкивает горячую вверх.

Плюсом такого выбора является более низкая стоимость установки и отсутствие насоса, однако применение возможно только в одноконтурной системе. Подходит она только для небольших домохозяйств.

В контуре с принудительной циркуляцией обязательно присутствует циркуляционный насос, благодаря которому, в отличие от естественной циркуляции, принудительная позволяет отапливать помещения любых площадей.

Рассмотрим более подробно этапы подготовки помещения, установки и обвязки пеллетного котла:

• площадь выбранного помещения должна быть значительно больше, чем для традиционного котла отопления в связи с тем, что внешний пеллетный бункер по размерам может превышать размеры самого котла, также может быть предусмотрен и коллектор;
• высота потолка в котельной должна быть не менее 2,5 м;
• ширина прохода между стеной и котлом – не менее 1 м;
• устанавливать котел нужно в отдельном помещении либо пристройке;
• пол нужно делать бетонным, либо из металлических листов;
• температура в помещении – желательно более десяти градусов, воздух сухой;
• система приточной вентиляции должна соответствовать мощности обогревательного устройства.

Автоматический пеллетный котел Kedel Blackstar. Как видно на фото, пеллетный бункер расположен в отдельном помещении

Разновидности горелок

В данное время самой большой популярностью пользуются горелки всего двух видов.

1) Колосники. В этом случае пеллеты просто скатываются на колосники из стали или чугуна. Снизу горелок поступает свежий воздух, способствующий поддерживанию процесса горения. А еще он не дает колосникам слишком перегреваться. Пепел высыпается самопроизвольно через отверстие в подготовленную емкость, которая располагается внизу. Горелки такого вида могут быть как неподвижными, так и подвижными.

2) Ретортные. В этом случае используется чаша. Изготавливают ее из таких материалов, как чугун или сталь. Именно на ней горит загруженное топливо. Топливный материал попадает внутрь при помощи все того же шнека в центральную часть чаши. В эту же область подается и воздух, поддерживающий горение, а также продувающий сами пеллеты и поддерживающий нормальную температуру самой горелки. Далее в камеру сгорания подается воздух вторичного качества при помощи особых отверстий, которые имеются в конструкции. Это нужно для регулировки активности горения топлива. Ретортные горелки тоже бывают подвижными и неподвижными.

Коэффициент полезного действия

Пеллетный коэффициент при сравнении с твердым топливом другого вида на пятьдесят процентов выше. Естественно, это является значительным преимуществом перед другими аналогами твердого топлива. Хотя если сравнить КПД всех видов отопления, то обогреватели на пеллетах занимают только третье место. Они уступили место агрегатам, которые работают благодаря электричеству и газу.

Производители

В РФ

Среди обилия отечественных производителей подобных котлов выделяются всего несколько брэндов, завоевавших признание у покупателей надёжным и качественным товаром:

• Светлобор – фирма Теплоэкос выпускает автоматические пеллетные котлы российского производства. Выделяются они неплохим уровнем автоматизации, который обеспечивает возможность его автономной работы вплоть до месяца. Оснащены системой самоочистки, вакуумной подачей топлива и управлением несколькими отопительными контурами.
• Куппер ОК – выпускает фирма Теплодар. Выделяются конструкцией бункера, который монтируется на корпус котла.
• Roteks – высокоавтоматизированные пеллетные котлы для отопления дома, рассчитанное на недельную автономную работу. Оснащаются предохранительной системой, которая оповещает о подходе топлива к концу.
• Старт – производитель пеллетных котлов, предлагающая как бытовое оборудование, так и промышленного назначения. Отличительной особенностью является большой вместимости бункер и ящик для золы.
• Слон – модуль с вертикальным расположением жаротрубного и двухпроходного теплообменника. Продукция Слон применяет принудительность воздухоподачи в зону горения, что снижает недогар топлива до минимума.
• Яик – товары фирмы завоевали признательность, благодаря универсальности используемого топлива. Котлы этой фирмы легко можно переоборудовать на работу от солярки, топливных брекетов, древесных поленьев, щепы или пеллет. В них встраиваются ТЭНы для нагревания теплоносителя, работают они по принципу электрокотла.

Продукция российских производителей – это высокой производительности надёжное оборудование по доступной цене.

В мире

На отечественных прилавках продаётся оборудование от множества зарубежных фирм:

• Wirbel и OkoFEN из Австрии;
• Биомастер и Ferroli из Италии;
• Rosh китайско-корейского производства;
• Grandeg из Латвии;
• Stropuva из Литвы;
• Wirbel и Viessmann из Германии;
• Metal fach из Польши;
• сербские ACV из Сербии;
• Termax от финов;
• Termal и Viadruss из Чехии.
