На что влияет мощность электродуховки
Следует отметить, что встраиваемая духовая печь будет расходовать гораздо больше киловатт, чем та, что стоит отдельно. Допустим, встраиваемая потребляет около 4 киловатт, а отдельно стоящая – не больше чем 3 кВт.
Мощность – это очень важный показатель, поскольку он влияет на такие пункты, как:
- Количество потребляемой электроэнергии. Чем больше показатель мощности, тем больше кВт она будет расходовать.
- Модели с более высоким показателем мощности приготовят пищу быстрее, нежели устройство с маленькой мощностью.
То есть, лучший вариант к покупке – это печка, потребляющая не так много электроэнергии, но при этом имеющая хорошую эффективность в плане использования и приготовления пищи. Очень часто покупают печи Электролюкс.
Возможность использования обычной розетки
Духовой шкаф можно подключить к стандартной розетке при соблюдении 3 условий:
- К нему необходимо подключить провод с 3-мя медными жилами и сечением 2,5 кв. Мм.
- Мощность устройства не должна превышать 3,5 кВт.
- В электрическом щите должен быть установлен автомат на 16 А вместо устройства с тепловым разделителем.
Подключение духовки к розетке.
Поскольку во многих квартирах и домах установлен автоматический выключатель на 16А или 25А на все розетки и 1 автомат для осветительных приборов, замена автомата на розетки на дифференциальный автомат и подключение шкафа не позволит использовать другие электрические приборы во время работы духовки. Поэтому потребуется сделать отдельную проводку для розетки, которая будет рассчитана на духовку. Новую розетку необходимо устанавливать на расстоянии не более 90 см от пола.
Как своими силами подключить питающий кабель
Итак, мы выбрали способ, как подключить наши первоочередные кухонные устройства. Но наши питающие кабели подключены условно. Выясним, как это сделать по-настоящему. Традиционно, рассмотрим раздельно, духовой шкаф и варочную поверхность.
Для духового шкафа (мощностью не более 3.5 кВТ, Р=3.5 kW) необходимо приобрести кусок кабеля ПВС 3*2,5 и обычную бытовую вилку на 16А. Длина кабеля должна быть такой, чтобы после подключения кабель не был натянут
При присоединении к вилке (условимся, кабель имеет коричневую, синюю и желтую жилы), важно подключить желтую (желто-зеленую) жилу к клемме земля. Порядок подключения фазы и ноля следующий: коричневая жила это фаза, синяя это ноль. В розетке фазу можно определить с помощью индикатора фазы (любой бытовой прибор не реагирует на порядок фаза-ноль – если вилку телевизора вставить противоположно текущей позиции, то телевизор все равно будет работать, однако, будет лучше, следовать условиям эксплуатации данного электроприбора)
Далее, снимается небольшая пластиковая крышка, в месте подсоединения кабеля
В розетке фазу можно определить с помощью индикатора фазы (любой бытовой прибор не реагирует на порядок фаза-ноль – если вилку телевизора вставить противоположно текущей позиции, то телевизор все равно будет работать, однако, будет лучше, следовать условиям эксплуатации данного электроприбора). Далее, снимается небольшая пластиковая крышка, в месте подсоединения кабеля.
Там мы увидим соединение для каждой жилы кабеля.
Присоединение выполним следующим образом: L- это фаза, N- ноль, знак земля — желтый (желто-зеленый — это цвета земли с точки зрения электрики) согласно цветам жил
Очень важно: цвета жил провода в вилке при сочетании земля-фаза-ноль, должны соответствовать аналогичному сочетанию в подключаемом устройстве. Если в вилке фаза это коричневая жила кабеля, то и в духовом шкафе это коричневая жила. Точно так же с нулем и землей – сугубо по цветам
Точно так же с нулем и землей – сугубо по цветам.
Варочная поверхность. Как правило, модели варочных поверхностей универсальны. Это подразумевает подключение как на 220В так и на 380В. Переход как на одно так и другое напряжение реализуется с помощью установки соответствующих перемычек. У большинства варочных панелей, в месте подсоединения питающего кабеля (удобно доступная пластмассовая крышка) можно увидеть подобную схему подключения:
В случае квартиры, где выделенное напряжение 220В вывод очевиден (в случае частного дома, при выделенных 380В, электрики адаптируют вывод питания на варочную поверхность на 220В).
Для того, чтобы варочная поверхность работала от 220 В, следует установить перемычки согласно строке 3 схемы подключения. Для напряжения 380В выбираем строку 1. Практически это может выглядеть так:
Что касаемо питающего кабеля, лучше использовать ПВС 3*6 (кроме случая, когда кабель в розетке меньшего сечения – а это 3*4мм 2 ). В любом случае, рекомендуется придерживаться принципа – сечение питающего кабеля не может быть меньше сечения кабеля в розетке (провода выступающего из стены, для подключения варочной поверхности). Больше может. Как уже говорилось выше, варочная поверхность емкий потребитель электроэнергии. При мощности 7,3 кВт (Р=7,3kW), необходимо установить розетку и вилку, рассчитанные на ток 32А.
Сочетание цветов жил кабеля с землей, фазой и нулем полностью аналогично случаю духового шкафа.
При подключении питающих кабелей духового шкафа и варочной поверхности была указана марка кабеля ПВС. ПВС это гибкий многожильный силовой кабель в ПВХ изоляции. Но при неразъемном соединении с кабелем электропроводки (а это в большинстве случаев кабель марки ВВГ-нг, с монолитными негибкими жилами) эффективнее было бы использовать аналогичной марки кабель. С точки зрения простоты соединения — возможно. С точки зрения эксплуатации – все таки мы имеем дело с бытовыми приборами, а им присуща некоторая подвижность. Монолитный кабель рассчитан на неподвижность, вероятность поломки жил есть, но не большая. Вероятность же поломки мест соединения внутри прибора уже выше. Поэтому многожильный кабель (ПВС) более удобен, в данном случае.
Современная бытовая техника постоянно совершенствуется. На смену обычным газовым и электрическим плитам приходят сложные и мощные бытовые приборы. В связи с этим у многих хозяев появляется такая проблема, как правильное подключение варочной панели и духового шкафа в одну розетк у.
Виды
Тип приобретенной духовки прямо влияет на порядок установки шкафов. Данные устройства подразделяются на следующие виды:
- независимые и встраиваемые;
- газовые и электрические.
Наиболее жесткие требования предъявляются к монтажу газовых духовых шкафов. Отчасти это обусловлено тем, что подобные приборы должны устанавливаться в местах, определенных планом квартиры.
Сказанное выше означает, что самостоятельно смонтировать можно только электрические устройства. Газовые бытовые приборы устанавливаются с привлечением соответствующих специалистов.
По способу монтажа
По способу установки духовые шкафы подразделяются на независимые и встраиваемые. Первые монтируются проще вторых.
Независимые
Независимые духовые шкафы отличаются от встраиваемых наличием полноценного корпуса, который скрывает внутренние детали прибора и обеспечивает защиту узловых элементов от внешнего контакта. Такие устройства устанавливаются в любое место и не требуют высоких временных затрат.
Встраиваемые
Этот тип приборов отличается отсутствием защитного корпуса. Данные духовые шкафы монтируются в заранее подготовленную конструкцию и входят в состав гарнитура. Встроенные устройства обеспечивают эффект единого пространства на кухне, не выделяясь на фоне других бытовых приборов и не занимая дополнительное место.
По способу нагрева
Духовые шкафы нагревают блюда, потребляя электричество либо газ. Первый вариант удобен тем, что при установке подобные приборы необходимо разместить рядом с источником электроэнергии. Второй тип устройств жестко привязан к месту выхода газовой трубы, так как последнюю, согласно действующим нормам, нельзя переносить в другие зоны.
Газовые
Такие духовки отличаются наличием газовых конфорок, протянувшихся вдоль днища. Приборы этого типа дополняются современными системами контроля подачи голубого топлива и автоматическим поджигом. Основной недостаток газовых духовок заключается в том, что блюда прогреваются снизу вверх. Кроме того, данные приборы разрешено устанавливать исключительно с привлечением соответствующих специалистов и в строго отведенных местах.
Электрические
Электрические духовки отличаются от предыдущих следующими особенностями:
- прогрев – до трех тысяч градусов;
- наличие конвекции;
- точный таймер;
- наличие режима самоочистки;
- встроенная дублирующая система защиты от перегрева и возгорания.
Недостаток подобных духовок заключается в повышенном расходе электроэнергии. Это в итоге приводит к увеличению затрат на содержание квартиры.
Варианты подключения электроплиты к сети
Так как электрическая плита потребляет довольно много электроэнергии, то она должна подключаться к электросети отдельным кабелем, идущим прямо от распределительного щитка. Большинство современных квартир, особенно в новостройках, имеют отдельную линию питания для электрической плиты. Если же такая линия в доме не предусмотрена, то ее необходимо проложить. На линии обязательно должен быть установлен предохранительный автомат мощностью 25-40 Ампер.

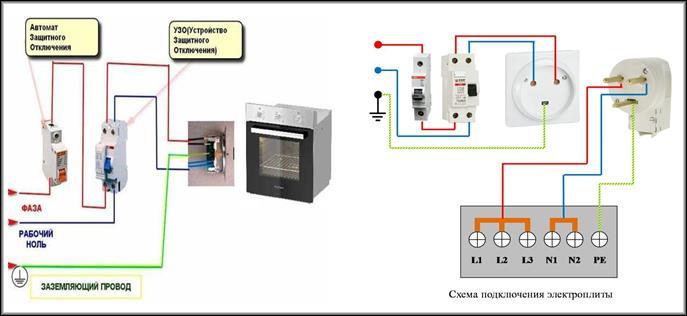

Подключение к однофазной электросети
Такое подключение является наиболее распространенным вариантом и чаще всего используется в квартирах многоэтажных домов. Для подключения плиты к однофазной сети используется трехжильный кабель. Каждая жила кабеля имеет свою окраску: красный цвет обозначает фазу, синий – ноль, а желто-зеленый – заземление. Кабель подключается к контактам электроплиты, расположенным под защитной крышкой.
Каждый из контактов плиты имеет свое обозначение. Буквой L маркируются все фазные выводы, сколько бы их не было, буквой N – нулевые, которых также может быть несколько, буквами РЕ – заземление и обычно это только один вывод. Если выводов, маркированных буквой L несколько, то при подключении плиты к однофазной сети необходимо воспользоваться перемычками, которые поставляются в комплекте с плитой.
При подключении кухонной плиты сначала подсоединяют провод заземления к выводу РЕ, потом – ноль к выводу N. Если нулевых выводов на плите несколько, то они сначала соединяются между собой перемычками, а потом к одному из них подсоединяется провод кабеля в синей изоляции. Последней подключается фаза. Все выводы с буквой L также соединяются перемычкой, а потом подсоединяется фазный провод кабеля.
Двухфазное подключение
Этот метод подключения встречается довольно редко. В этом случае используют кабель с четырьмя жилами, две из которых являются фазами, а две другие – ноль и заземление. Подключение производят так: сначала подсоединяют провод заземления, потом используя перемычку для нулевых выводов, подсоединяют нулевой провод. Если плита имеет три фазных вывода, то два из них соединяют перемычкой и подсоединяют к одному из выводов фазную жилу кабеля, а к оставшемуся третьему выводу – вторую фазную жилу.
Трехфазное подключение
Подключение плиты к трехфазной электросети имеет массу преимуществ. Во-первых, при таком подключении происходит более быстрый нагрев конфорок. Во-вторых, на проводку припадает меньшая нагрузка, а в-третьих – практически полностью отсутствует падение электронапряжения даже во время работы плиты с полной нагрузкой. Главным недостатком такого подключения является стоимость, которая на порядок выше по сравнению с однофазным подключением. Кроме того, следует отметить определенную сложность оформления подобного подключения и требования к лицу, использующему такую сеть.
Для подключения электроплиты к трехфазной сети необходим кабель с пятью жилами. Три жилы этого кабеля являются фазами, а другие две – ноль и земля. Вначале также подключают заземление и ноль, предварительно соединив перемычкой нулевые выводы. К трем фазным выводам плиты подключают по одному фазному проводу кабеля. Цвет фазных проводов может быть разным, но нулевой провод всегда синий, а провод заземления – желто-зеленый.
Что касается схемы подключения плиты, то она идентична для электросетей с любым количеством фаз. Плита подключается от вводного автомата через отдельный групповой автомат. Иногда в качестве защиты его дополнительно оснащают УЗО автоматом.
Требования, предъявляемые к схеме подключения электроплиты:
- при подключении к однофазной сети вводный автомат на квартиру должен быть рассчитан на номинальный ток 40 Ампер. При подключении к трехфазной (двухфазной) сети номинальный ток вводного автомата определяется техническими условиями;
- для питания электроплиты должна быть организована отдельная группа, которая должна питаться от группового автомата с номинальным током 25 Ампер. Это касается только подключений к однофазной сети;
- электрическая проводка для электрической плиты должна соответствовать нормам ПУЭ кирпичных, бетонных и железобетонных помещений и должна выполняться скрытым способом. Открытая проводка для электроплиты допускается только в тех помещениях, которые выполнены из горючих материалов;
- розетка для электроплиты должна быть рассчитана на номинальный ток 25 Ампер. Розетка обязательно должна быть оснащена заземляющим контактом.
Как устанавливать духовой шкаф
После выбора типа прибора и конкретной модели, необходимо провести определенные подготовительные работы, перед тем, как приступить к установке встраиваемого духового шкафа своими руками
Особое внимание уделяется подготовке стен и мебели. Кухонную мебель и технику изготавливают по установленным шаблонам, поэтому покупку встраиваемой духовки можно отложить на завершающий этап ремонта
Чаще всего для установки в нишу подбирают духовой электрический шкаф 45 см шириной. Это стандартный размер прибора.
Место под установку духового шкафа необходимо предусмотреть еще на этапе планирования кухонного гарнитура
Что касается самой ниши, то необходимо позаботится об отсутствии перекосов. Неровная поверхность может повлечь за собой неравномерность распределение веса тяжелой техники. Ниша должна быть чуть больше размеров духового шкафа. Сзади духовки необходимо предусмотреть не менее 4 см, внизу – не меньше 9 см и по 5 см с каждого бока. Такие интервалы позволят избежать перегрева и деформации мебели и техники.
Заблаговременно, еще до установки кухонного гарнитура, необходимо определится с источником питания и, если это необходимо, заменить газовые трубы и краны входа или электропроводку.
Установка встроенной духовки: монтаж электрики
Установка встроенного электрического духового шкафа предполагает наличие надежной электропроводки и соответствующего автомата УЗО или хотя бы силовой розетки с заземлением, если ремонт был сделан давно и монтаж электрощита проблематичен. В выборе проводки предпочтительней должна быть медная с тремя жилами. Провода должны размещаться на высоте минимум 10 см, а сила тока должна составлять не меньше 40 ампер. Если есть отдельная проводка, то во избежание короткого замыкания следует убедиться в том, что она выдержит силу тока.
Подключение электрической части — наиболее важный и ответственный момент при монтаже духовки
Во время работы с электрикой следует соблюдать ряд правил:
- недопустимо соединение проводов между собой путем скрутки;
- нельзя напрямую соединять алюминиевый провод с медным;
- для соединения проводов следует использовать специальные винтовые клеммники;
- подключать проводку к электрощиту следует через отдельный автомат.
При установке электрического духового шкафа, встраиваемого своими руками, особое внимание следует обратить также на штекер. Современные модели, как правило, оснащены массивными, рассчитанными на высокое напряжение штекерными вилками
Недопустимо наличие брака, ржавчины или других повреждений на них.
Статья по теме:
Окончание монтажа предполагает соединение всех проводов и подключение устройства. Перед тем как пользоваться духовым шкафом, необходимо обязательно проверить его работу, что бы потом не пришлось проводить демонтаж оборудования. Проводка должна размещаться в специальном отверстии в нише, во избежание пережима провода и его деформации.

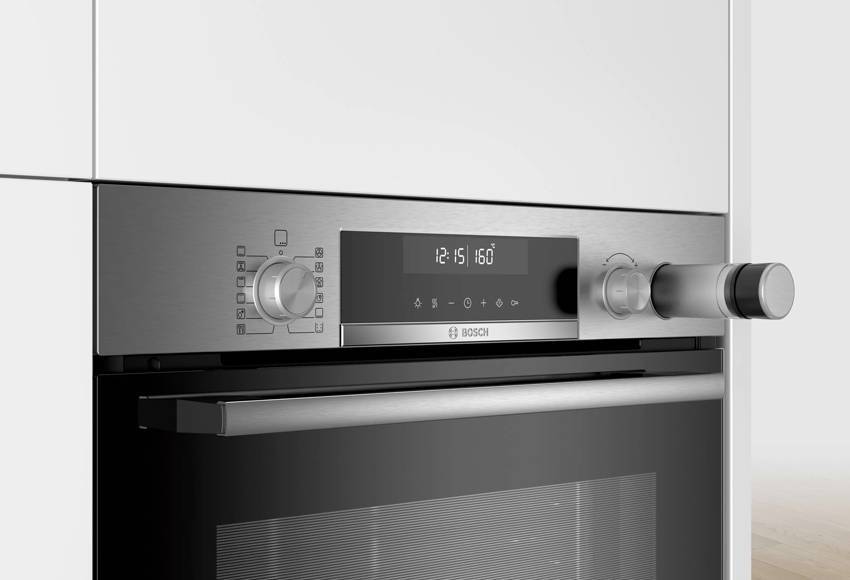

Особенности установки духовых шкафов Bosch и Electrolux
Установка духового шкафа Бош довольно простая и предполагает всего лишь подключение в розетку, однако предварительно на ней должен быть установлен специальный отдельный предохранитель. Зависимые духовки, которые соединены с электроплитой, подразумевают прямое подключение к току высокого напряжения, поэтому установку такого оборудования должен проводить квалифицированный электрик.
Отдельные производители могут указывать индивидуальные требования к установке их техники
Если же речь идет о монтаже компактного духового шкафа, то предварительно следует познакомиться со схемами и рекомендациями, которые прилагаются к конкретной модели. Также желательно просмотреть специальное видео установки встраиваемого духового шкафа своими руками на сайте производителя.
Свои нюансы имеет установка духового шкафа Электролюкс. Техника от этого производителя отличается высоким уровнем встроенной электроники и целым рядом защитных функций. Например, в соответствии с инструкцией к целому ряду моделей, первое включение духового шкафа, да и все последующие, возможны только после установки времени.
Как выбрать
Встраиваемые варочные плиты и духовые шкафы продаются в комплекте или по отдельности.
По этой причине варочные панели делятся на зависимые и независимые:
- у зависимых поверхностей, продающихся в комплекте с духовкой, кнопки управления находятся на дверце духового шкафа;
- у независимых – управление расположено на ее поверхности.
Духовые шкафы, предназначенные для встраивания, имеют типоразмеры:
- ширину 60, 90, 45 см;
- высоту 45, 55 – 60 см;
- глубину 50 – 55 см.
В конструкции модуля учитываются размеры варочной плиты: расстояние до стены или других вертикальных поверхностей должно быть не менее 50 мм для циркуляции воздуха, чтобы не вызвать перегрева. Тумба под варочную поверхность и духовку может быть с выдвижным ящиком в верхней или в нижней части.
А вот какая газовая плита лучше для использования и по каким параметрам стоит подбирать, поможет понять данная
На видео – как правильно сделать выбор:
Нельзя крепить плиту над духовкой, лишенной вентиляции.
Установка варочной плиты должна иметь идеально ровную поверхность, чтобы не нарушить ее эксплуатационные характеристики.
Подключение варочной плиты к электропроводке требует профессиональных знаний, так как сечение провода подключения рассчитывается самостоятельно в зависимости от мощности плиты.
Электропроводка должна быть защищена, необходимо установить выключатель для отключения плиты в аварийном состоянии.
При установке встраиваемой духовки необходимо соблюдение следующих правил:
- помещение должно быть сухим;
- иметь хорошую
- расположение духовки должно обеспечить свободный доступ к элементам управления.
В конструкции короба необходимо учесть ширину, глубину духовки и размер зазора под нижний (верхний) выдвижной ящик.
При установке газового духового шкафа требуется соединить магистральную линию со шлангом от духовки.
Выполнять подключение должен специалист.
После помещения духовки в короб необходимо отрегулировать ее положение по вертикали и горизонтали и закрепить.
Видео: подключение панели в розетку
На видео – правило подключения панели к сети:
В традиционных кухонных печах духовой шкаф совмещен с варочной панелью. Но не всех хозяек устраивает такой вариант организации рабочего пространства. Чтобы сделать процесс готовки максимально удобным, а интерьер кухни – стильным и компактным, используют специальную мебель для встраивания духовых шкафов.
Типы соединения
Подключить плиту к электричеству можно несколькими способами: напрямую к щитку, через коробку с клеммами или с помощью розетки и вилки.
Включение через клеммную коробку
Подключение плиты через клеммную коробку – широко распространенный вариант. Точка, в которой выполняется соединение, может быть скрыта в стене или установлена снаружи. Размещается коробка в паре метров от плиты, при этом расстояние от пола должно быть больше шестидесяти сантиметров.
Включение через розетку
Третий тип подключения к сети – использование розетки с заземлением. Обычные розетки устанавливать не рекомендуется, потому что они не рассчитаны на столь мощные электроприборы, а значит, будут постоянно выходить из строя.
Существуют три типа силовых розеток:
отечественные, заземление которых находится сверху под углом 90° относительно нуля и фазы;
белорусские, в которых контакты находятся под углом 120° по отношению друг к другу;
европейские, заземляющий контакт которых плоский и размещен снизу.
Инструктаж по установке духового шкафа
Процесс установки газового духового шкафа осуществляется в три этапа:
- Подготовка к установке.
- Монтаж.
- Соединение газового оборудования с общей магистралью.
Нужно разобраться в каждом этапе поподробнее, во избежание возникновения вопросов на тему правильного монтажа газового оборудования.
Этап 1 – процесс подготовки к монтажу
Процесс включает в себя ознакомление с инструкцией по эксплуатации газового оборудования. Многие недооценивают данный этап, хотя от подробного изучения правил зависит продолжительность эксплуатации газового оборудования.
Для успешного монтажа кухонной плиты, следует сначала его распаковать и произвести осмотр всех его сторон, включающих:
- Лицевую часть, на которой располагаются кнопки регулировки и дверца духового шкафа, не должна иметь дефекты, потертости, царапины. До окончания процесса установки не следует пока снимать защитную пленку.
- Заднюю часть, с находящимися на ней атрибутами подключения к электрической сети и газовому сообщению.
- Внутреннюю часть расположена внутри газового оборудования.
- Выступающую часть характеризует наличием ручки дверцы и вентилей, регулирующих уровень мощности подачи газа.
Проверьте укомплектован ли шкаф всеми деталями, необходимыми для монтажа, сверив его наличие с комплектацией, указанной в техническом паспорте: наличие противней, поддонов, решеток гриля, крепежных и фиксирующих элементов.
Крепежный комплект состоит из направляющих, нескольких штук саморезов, возможно, небольшое количество крепежных деталей вас удивит, но для монтажа газовой плиты больше и не нужно.
Проведя проверку комплектации необходимых деталей, и проведя осмотр оборудования на отсутствие дефектов, можно перейти к подключению шланга для газа и установке газового оборудования.
Этап 2 – установка духового шкафа
Имея стандартные размеры и газового оборудования, и кухонной гарнитуры, в процессе осуществления установки, следует проследить за тем, чтобы размеры ниши и газового оборудования совпадали. Для проверки необходимо вставить плиту в нишу кухонной гарнитуры, он должен встать не плотно, имея небольшой отступ, который позволит без труда закрепить направляющие элементы.
Инструкции производителей по установке сводятся в следующем, что газовую плиту, согласно чертежным схемам, необходимо устанавливать либо на панель, находящуюся сверху, либо на направляющие элементы, расположенные по бокам. Для формирования стабильности плиты, ее корпус следует закрепить саморезами.
Процесс подключения электричества и шланга для газа совершают еще до момента фиксации оборудования.
Этап 3 – соединение духового шкафа с газовой магистралью
Для совершения данного действия, потребуются следующие набор инструментов:
- отвертка;
- газовый и разводной ключ;
- фум-лента, предназначенная для герметизации и соединения газовых труб;
- мыльный раствор.
Согласно правилам установки газового оборудования, во избежание возникновения аварии, установку газовой плиты следует производить с отдельным отводом трубы с установленным на нем краном, необходимым для отсечения газа. Подводка оказывает дополнительную защиту, путем присоединения ее через диэлектрик.
Правила установки диэлектрической вставки сводятся в следующем:
- Приобретение диэлектрика
- Выбор места для установки
- Установка диэлектрика
- Подключение газовой проводки
Другой конец диэлектрика подсоединяется к духовке. Газовый шланг одним концом должен быть подключен к газовому оборудованию. Следует учесть, то что шланг должен быть достаточной длинным, чтобы свободно доставать к подключению, даже в тот момент, когда газовое оборудование не вставлено в кухонный гарнитур. В этом и состоит один из нюансов установки газового оборудование встроенного типа.
Процесс проверки качества установки газового оборудования производят «по-старинке», а именно мыльный раствор наносят на газовую трубу и открывают поток газа. Появление пузырей означает плохую герметизацию, а их отсутствие означает, что монтаж произведен успешно
В противном случае при возникновении пузырей, следует повторно произвести герметизацию стыков ил пригласить газового специалиста для устранения прорех. После завершения процесса установки газового оборудования, необходимо произвести проверку исправности техники и правильно подключения, путем подключения оборудования к электрической сети.
Последний завершающий этап установки состоит в закручивании крепежных деталей и финишной проверке правильности подключения и установки.
Используйте адаптер с заземлением для подключения духового шкафа без заземления
Если у вас в доме или квартире розетка для подключения духового шкафа не имеет заземления, то это может представлять определенные риски для безопасности. Однако, существует решение — использование адаптера с заземлением.
Адаптер с заземлением представляет собой устройство, которое позволяет подключить электроприборы, такие как духовой шкаф, к розетке без заземления, обеспечивая при этом безопасность использования.
Для подключения духового шкафа с помощью адаптера с заземлением необходимо выполнить следующие шаги:
Шаг 1: Приобретите адаптер с заземлением. Убедитесь, что адаптер соответствует стандартам безопасности и имеет необходимые сертификаты качества.
Шаг 2: Проверьте, что духовой шкаф и адаптер выключены из сети. Выньте вилку адаптера и отправьте провод в отдел соединений.
Шаг 3: Откройте заднюю крышку духового шкафа, чтобы получить доступ к внутренней части. Найдите клеммы для подключения заземления. Они обычно помечены символом «З».
Шаг 4: Подсоедините провод адаптера с заземлением к клеммам заземления внутри духового шкафа. Убедитесь в надежности и качественном соединении проводов.
Шаг 5: Закройте заднюю крышку духового шкафа и убедитесь, что она надежно закреплена.
Шаг 6: Вставьте вилку адаптера с заземлением в розетку без заземления. Включите духовой шкаф в сеть.
Подключение духового шкафа с использованием адаптера с заземлением обеспечит безопасность его работы и защиту от электрического удара
Однако, всегда следует обращаться к профессионалам и соблюдать меры предосторожности при работе с электричеством
Схемы подключения
Применяют одно-, двух- и трехфазное соединение розетки под варочную панель и духовой шкаф. Целесообразно подавать питание к оборудованию посредством подключения к распределительному щитку клемм. Варочные панели не комплектуются вилкой. Иногда даже нет кабеля. Его нужно приобретать отдельно.
На заднюю поверхность кухонного агрегата всегда наносят графическое изображение схемы подключения или указывают эту информацию в руководстве пользователя. Если разные типы кухонного оборудования устанавливаются обособленно, требуются отдельные розетки, способные выдерживать заявленную мощность. При совмещенной конструкции используется комбинированная розетка. Кабель рекомендуется выбирать трехжильный.
Однофазная схема на 220 Вольт
Такой способ применяют в многоквартирных домах типовой планировки. Подходит для кухонной техники энергопотреблением до 3,5 кВт. Розетка для варочной панели должна выдерживать в течение длительного времени ток силой в 16 А и стандартное напряжение (220 В). Для электроплиты с заявленным производителем энергопотреблением 3,6-7 кВт требуются точки питания 32 А/220 В. Каждая кабельная жила подсоединяется к соответствующему контакту. Заземление всегда посередине.
Трехфазная схема 380 В
Установка розетки для духового шкафа по трехфазной схеме выполняется в пекарнях, заведениях общепита и объектах пищевой промышленности. Необходима розетка, способная выдерживать до 20 А для агрегата энергопотреблением до 3,5 кВт и до 32 А для устройств свыше 3,6 кВт. Вилки для такой энергоемкой техники обязательно оснащаются заземлением.
Двухфазная схема на 380 Вольт
Такой вариант подключения применяется нечасто. При наличии в квартире четырехфазной электрической проводки проблем возникнуть не должно. Необходимо просто выполнить соединение по цветам. Провода в черной и коричневой изоляции — это фазы, в голубой — нуль, в зеленой — заземление. Сложнее, когда устройство оборудовано силовым кабелем с 5 либо 6 электрическими контактами. Потребуется соединение 2 фаз, в некоторых случаях — нулевых контактов.
Заключение по теме
Перед тем как подключить встраиваемую в гарнитур духовку, нужно обязательно ознакомиться с инструкцией, которую производитель вкладывает в комплектацию. В ней чётко обозначаются правила и последовательность установки и подключения. Следуя им, можно говорить о высоком качестве конечного результата. Но учитывайте и правила согласования мощности прибора с расходными материалами: кабелем, розеткой и прочими.
- Какая мощность приобретенного шкафа допускается для безопасного и надежного подсоединения к старой домашней розетке?а) 3,5 кВт. б) 4 кВт.
- В каком случае хозяину квартиры придется заменить провода в помещении, чтобы установить шкаф?а) Если ремонт с полной заменой электрических проводов производился год назад. б) Если он проживает в «хрущевке» и ремонт с заменой проводов не производился долгие годы.
- Какое расстояние делают между нижней частью оборудования и полом?а) 2 см. б) 3 см или даже 3,5. в) 5 см или увеличить до 8.
- Какого цвета делают защитный слой фазы и к какой клемме ее подключают?а) Коричневый. Подключается к «L». б) Зеленый. Подключается к «PE».
Ответы:
- а) Для надежного подсоединения к старой розетке шкаф должен обладать мощностью не выше 3,5 кВт.
- б) Если человек проживает в старом доме наподобие «хрущевки», и ремонт производился много лет назад, то перед установкой шкафа придется заменить всю проводку.
- в) Расстояние между нижней частью шкафа и полом — минимум 5 см. Если это возможно, то желательно увеличить это число до 8 см.
- а) Фазу покрывают коричневым защитным покрытием и ее нужно подсоединить к клемме «L».
У духового шкафа есть много преимуществ по сравнению с газовыми собратьями – аппарат успешно применяют в качестве микроволновки, духовки, электрогриля. К тому же аппарат при желании можно постараться подсоединить к сети на кухне самому, не вызывая спецработника. Но, чтобы подключить его, потребуется тщательно разобраться в теме. После этого будет понятно, как правильно подключить духовой шкаф к электросети.
Как подключить электрическую духовку к сети? Отвечаем на вопросы и следуем рекомендациям.
