Выбор и установка подрозетника для гипсокартона: правила и нюансы

Обзор производителей

Современный рынок строительных и отделочных материалов пестрит разнообразием, но к выбору необходимо подходить со всей ответственностью. Дело в том, что применение некачественного товара повлечет за собой неприятные последствия.

Наибольшей востребованностью пользуются изготовители:

1. Gusi Electric. Отечественная марка, продукция которой отличается приемлемым качеством и доступной ценой. Элементы изготавливаются из пропилена и являются достаточно надежными.

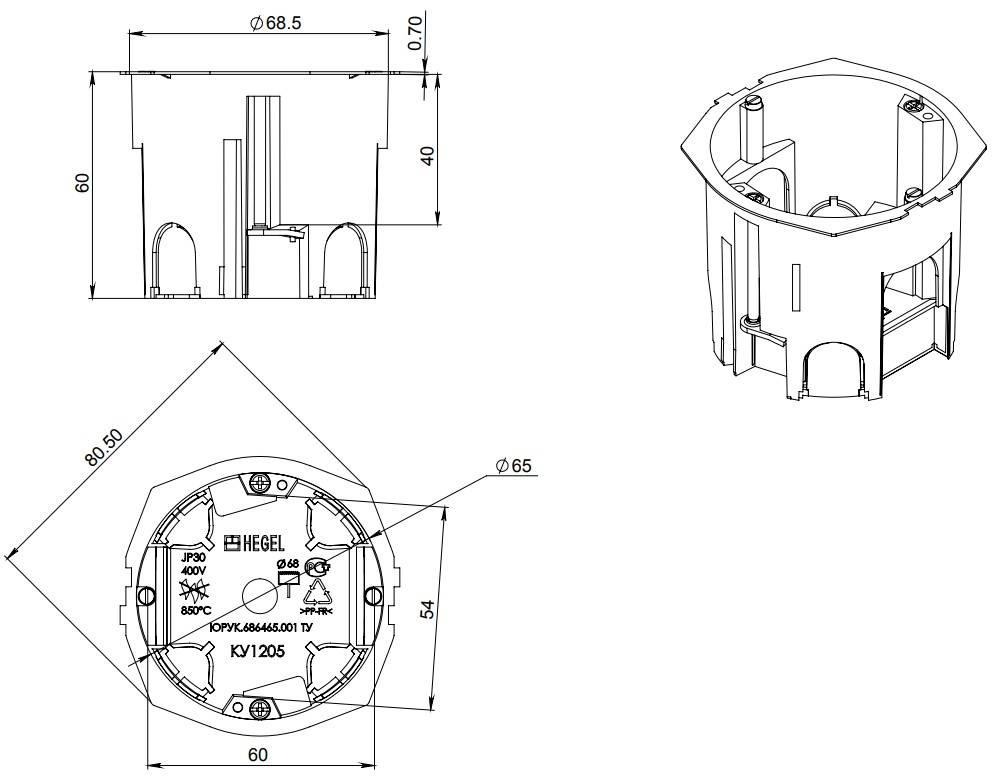

2. Hegel. Чаще всего встречаются варианты с металлическими фиксирующими скобами. Цена коробки для установки розетки не слишком высока при соответствии предъявляемым требованиям.
3. Ruvinil. Российский производитель единичных подрозетников и блоков. Фурнитура обеспечивает быстрый и легкий монтаж.
4. АВВ. Европейский изготовитель, выпускающий продукцию самого высокого качества. Это отражается на стоимости: она гораздо выше, чем у отечественных марок.
5. Legrand. Французская фирма, не уступающая предыдущей.

Все известные бренды отличаются высоким качеством, но при выборе товара лучше отдать предпочтение отечественным производителям, потому как такие подрозетники соответствуют нашим ГОСТам

Существуют и другие серьезные производители, но также на рынке присутствует большое количество низкосортных изделий.

Монтаж подрозетника в бетонное основание

Если вы уже решили, где у вас будут находиться розетки, можно приступать к монтажным работам, которые состоят из нескольких этапов.

Перед тем как установить подрозетник в бетон, делается разметка, затем проделывается отверстие в стене и готовится гипсовый раствор.

Шаг 1 – выполнение разметки на стене

Последовательность работ по разметке выглядит следующим образом:

• отмерьте при помощи рулетки расстояние от пола до предполагаемого места установки подрозетника;
• если напольное покрытие еще не постелено, то необходимо прибавить еще 5 см;
• используя строительный уровень, проведите две линии: горизонтальную и вертикальную с точкой пересечения в месте, где будет установлена коробка;
• приложите стакан к стене и обведите его карандашом.

Если предстоит установка двух и более подрозетников, то сначала с помощью строительного уровня проводится горизонтальная линия. Она должна располагаться на том расстоянии от пола, на котором будут размещены розетки.

Найдите центр первой коробки и проведите через него вертикальную линию. Затем отложите ровно 71 мм и проведите вторую вертикаль. В этом месте будет находиться центр второго стакана. Разметка следующих подрозетников производится аналогично.

Шаг 2 – пробивание отверстия в бетоне

Сделать отверстия в кирпичной или бетонной стене можно несколькими способами. Самый простой из них – при помощи коронки по бетону с победитовыми зубьями, которыми она, врезаясь в стену, делает круг нужного размера.

В центре коронки имеется сверло из победита для проделывания центрального отверстия.

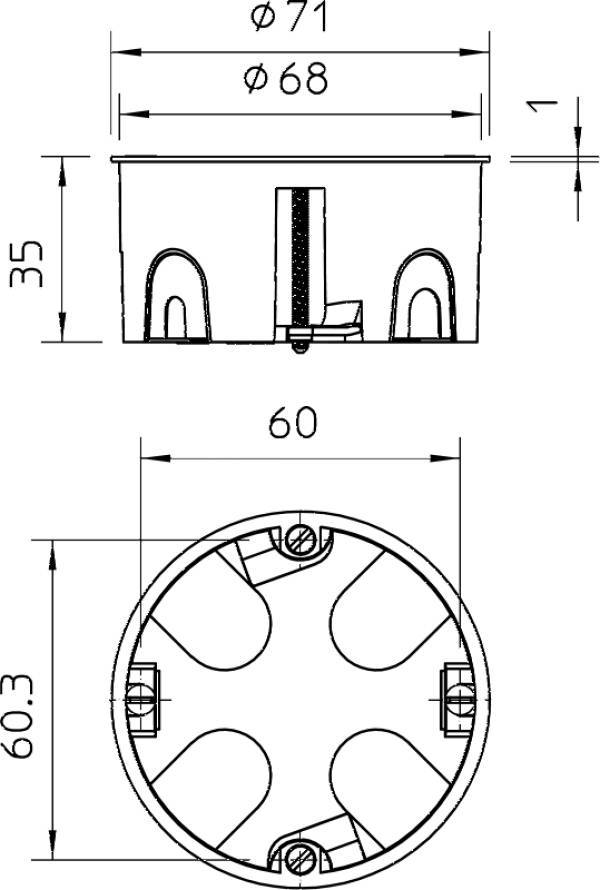

Поскольку стандартные подрозетники имеют наружный диаметр 67-68 мм, для работы подойдет коронка диаметром 70 мм. Насадку надевают на перфоратор или дрель, устанавливают на размеченную линию и проделывают отверстие.

Затем насадка вытаскивается, и из отверстия зубилом и молотком выбивается весь оставшийся там слой бетона.

Если нет коронки по бетону, то проделать дырку можно дрелью с победитовым сверлом. Сначала на всю глубину насадки высверливается центральное отверстие, а затем тем же сверлом делаются дырки по линии окружности.

Чем их больше, тем легче будет выдолбить отверстие нужного диаметра и глубины зубилом с молотком или перфоратором.

Еще один способ – проделать квадратное отверстие при помощи болгарки с насадкой в виде алмазного диска. Сначала прорезаются центральные линии, а затем – по всему периметру подрозетника. Процесс как всегда завершается зубилом с молотком.

Шаг 3 – установка коробки в стену

После того, как отверстие сделано, его нужно хорошо вычистить и вставить в него подрозетник для примерки. Он должен свободно входить по ширине, а по глубине должен оставаться запас примерно 5 мм для раствора.

Если все получилось как надо, то теперь необходимо от верхней или нижней части отверстия (в зависимости от места расположения в помещении электропроводки) сделать проход для прокладки провода.

Подрозетник также нужно подготовить. Переворачиваем его нижней стороной, где находятся прорези для проводов и прорезаем одно из них ножом. Заводим туда провод и вставляем коробку в стену для проверки.

Для закрепления стакана готовим раствор из гипса или алебастра, который должен иметь консистенцию сметаны. Стоит учесть, что раствор из этих материалов очень быстро твердеет, и у вас есть не больше трех-четырех минут, чтобы завершить процесс установки подрозетника. Через пять минут смесь будет уже непригодна.

За две минуты до укладки коробки в стену отверстие смачивается водой. После того, как жидкость впитается, на его стенки накладывается шпателем слой гипса. В стакан продевается провод, задняя его часть также намазывается раствором, и подрозетник вставляется в отверстие.

Отрегулируйте положение коробки таким образом, чтобы ее край находился вровень со стеной, а винтики располагались горизонтально.

Шаг 4 – объединение нескольких подрозетников

Как выполняется разметка двух и более подрозетников, было описано выше. Проделывание отверстий производится теми же способами, как и для одинарной коробки. Единственное отличие – необходимость объединения отверстий между собой. Это можно сделать зубилом или болгаркой.

Перед монтажными работами, подрозетники нужно состыковать друг с другом при помощи бокового крепежного элемента. Монтаж в стену выполняется аналогично установке одинарного стакана.

Важным моментом, на который нужно обязательно обратить внимание при креплении блока коробок, является строгое выставление подрозетников по горизонтали во время их фиксации в стене гипсовым раствором. Необходимо эту часть монтажа производить только с помощью строительного уровня

На каком этапе ремонта (отделки) лучше закладывать подрозетник?

Это одно из самых насущных дел, о котором не все задумываются в начале, но понимают, насколько оно важно в конце. В идеале вы должны следовать ПРАВИЛУ 1, но это не всегда так

Поэтому перед установкой подрозетника необходимо заранее знать, на сколько будет выступать слой штукатурки или другой слой (гипсокартон, плитка и т.д.). В крайнем случае можно нарушить это правило и установить розетку вровень с голой бетонной стеной. Но в этом случае при оштукатуривании стен подрозетники будут утоплены в стену, на глубину слоя штукатурки. Качественно установить розетки в такую ​​розетку будет непросто, но наши электрики знают, как это сделать правильно.

Подготовка к установке

Чтобы быстро и качественно выполнить монтаж розеток в гипсокартоне, понадобятся следующие инструменты:

• Электрическая дрель со специальной коронкой, ускоряющей и облегчающей монтаж. Стандартный диаметр фрезы-коронки составляет 68 мм;
• Индикатор для определения напряжения на электропроводах;
• Рулетку;
• Карандаш или маркер;
• Строительный уровень, для контроля монтажа;
• Крестовую отвертку, для фиксации коробки, для крепления сердечника розетки и электрических проводов.

После приобретения инструментов, можно готовить отверстие для подрозетника.

Инструкция сверления гипсокартона:

• По разработанной схеме находится место, для установки стакана. Рулеткой вымеряется нужное расстояние от уровня пола и отмечается точка на стене;
• Уровнем размечается центр будущего отверстия для установки розетки и ставится крестик;
• Электрической дрелью со специальной фрезой сверлится отверстие;
• Установив на крестик центр фрезы, аккуратно проделывается отверстие.

Монтаж нескольких гнезд

Монтаж розетки

Контроль правильности монтажа

Если все операции ранее были выполнены правильно, установка розеток в гипсокартоне будет осуществляться достаточно легко.

Для этого:

• Снимается с розетки декоративная накладка;
• К сердечнику подключаются провода, в специальном месте;
• Каждый провод вставляется в свое отверстие;
• Фиксирующими винтиками провода надежно закрепляются;
• При наличии заземляющего провода, необходимо устанавливать специальную розетку под него. При обычной сердцевине, заземляющий провод изолируется и остается свободным;

• Из коробки выкручиваются два винта, ими крепится вставленный в нее сердечник;
• Сердечник располагается ровно, а затем вкручиваются не до конца винты;
• После выравнивания розетки до идеально ровного положения, винты зажимаются.

Комплектующие для сборки розетки Сборка конструкции Установка розетки в гнезде Фиксирование накладки

Инсталляция накладной розетки

Общий вид накладной розетки с 4 гнездами

Иногда конструкции со стаканом заменяют электрические розетки накладного типа. В этом случае, нет необходимости сверлить в стенках отверстия и устанавливать подрозетники.

Цена такого способа установки конструкции ниже, но с эстетической точки зрения он не слишком привлекательный. Конструкция накладного типа имеет массивный вид. К тому же провода, которые протянуты по стенам, ухудшают интерьер комнаты. Но в отдельных случаях, такой вариант обоснован.

Например:

1. Когда между конструкцией ГКЛ и стеной очень малое расстояние — меньше 45 мм, а под рукой нет перфоратора.
2. Электропроводка, которая идет снаружи и накладные розетки, могут использоваться при оформлении комнаты в стиле ретро, лофт или стим-панк.

В таких случаях используются специальные огнестойкие электропровода, расположенные в неподдающейся горению изоляции. Находиться они могут в гофрированном рукаве.

К стенке из гипсокартона электропроводка крепится клипсами, а розетка привинчивается к стене винтами, как накладка. Преимущества накладной конструкции — можно в любое время поменять ее месторасположение, для подключения электроприборов в нужном месте.

Установка розетки в стенку из ГКЛ достаточно простая. Ее каждый может выполнить самостоятельно. Как произвести монтаж розеток и выключателей в гипсокартоне, видео показывает во всех подробностях.

Установка стакана

По запросу: «установка розеток в гипсокартон, видео» вы всегда найдёте хороший ролик, который подскажет все нюансы работ. Монтаж розетки в гипсокартонной стене начинается с установки подрозетника.

Процесс монтажа производится в следующей последовательности:

• В днище подрозетника прорезается отверстие для проведения через него проводки;
• Протягивается в это отверстие, проложенный в обшивке стены, провод. При этом снаружи необходимо оставлять небольшой запас проводов;
• В проделанное отверстие вставляется подрозетник так, чтобы он не смог пережимать электропроводку;
• С помощью уровня проверяется установка стакана по горизонтали;
• Отверткой затягиваются винты для крепления коробки.

Установка подрозетника в стену

Когда устанавливать подрозетники – до или после штукатурки

Если поверхность гипсовая, то такой проблемы не возникнет, а вот что делать, если вы планируете устанавливать розетки в бетонную или кирпичную стену по сути разницы с технической точки зрения нет, самое главное чтобы посадка высота рассчитана точно и розетка не выпирает даже на 0,1 см. А если, наоборот, кромка утоплена на 0,3-0,5 см, то это совсем не страшно. Крепежная площадка под розетку будет упираться в стену, и для крепления потребуются более длинные шурупы.

По этой причине лучшим решением проблемы будет просверлить нишу, а после оштукатурить стены (будут отверстия под розетки с неровными краями), а затем следует тщательно зачистить края отверстий. Перед установкой розеток в бетон необходимо воспроизвести всю маркировку. Дальше делаем все по старой договоренности. Установите подрозетники на алебастр, подождите, пока он высохнет, затем немного обрежьте края. Для новичков есть простой совет – чтобы гипс или алебастр не застыли слишком быстро, в воду нужно добавить немного клея ПВА, и после замеса раствор будет кристаллизоваться в пару раз дольше. А вот окончательное высыхание займет несколько часов, зато получится очень крепкая смесь.

Заготовка раствора и установка в нишу

Следующий этап – установка самих подрозетников в подготовленные ниши. Устанавливать подрозетники можно на алебастр, шпаклевку или гипс.

Время застывания гипса примерно четыре-пять минут. Конечно, за 5 минут закончить работу по установке не проблема. Главная головная боль – это застывание приготовленного раствора в разведенной емкости и невозможность ее использования для других работ.

Просто штукатурка держит гораздо слабее. При застывании цементный раствор дает усадку, а гипс наоборот, немного расширяется и надежно со всех сторон зажимает подрозетник в нише.

Для того чтобы алебастр, гипс прочнее пристал, нишу необходимо увлажнить. Используйте опрыскиватель или брызкалку.

Далее подготавливаются подрозетники. Если они блочного типа, то собираются в блок (2шт и более). Срезается заглушка для входа провода.

Кстати штробу под провод лучше всего делать не по центру, а левее или правее отверстия в стене.

Так как выходное отверстие в самом подрозетнике находится сбоку.

Раствор закидывается в просверленное отверстие ниши.

В нишу вставляется подрозетник.

Все затирается шпателем и снаружи убираются остатки раствора.

Основная задача – выровнять и зафиксировать подрозетник на своем месте

Обратите внимание на то, чтобы его края не выступали из стены

Как только раствор схватится, можно удалить все лишнее изнутри.

После отделочных работ устанавливаются сами розетки. В этой казалось бы простой работе, также есть свои правила и ошибки, которые могут привести к непоправимым последствиям.

Выбор розетки

Тип розетки. Внутренняя — все тело розетки спрятано в стене.

Класс защиты. Розетки могут быть с дополнительной защитой от детей, металлических мелких предметов, пыли и влаги. Определитесь заранее с выбором класса, а продавец представит весь ассортимент.

Заземление. Многие мощные современные электроприборы требуют наличие заземления. Розетки с контактом заземления повышают степень безопасного использования электросети.

Штепсельные разъёмы. Если розеткой будут пользоваться часто, высока вероятность ослабления контакта передачи напряжения. Разъёмы с дополнительными пружинами позволяют сохранять силу контакта в процессе длительной эксплуатации.

Совет! Не приобретайте розетки без опознавательных знаков (маркировок на корпусе). Высока вероятность, что розетка не соответствует необходимым требованиям безопасности.

Частые ошибки

монтаж подрозетников рекомендуется делать после штукатурки стен

В противном случае, у вас может не получиться выставить розетку заподлицо. А еще за счет пары лишних сантиметров штукатурки, вам запросто может хватить глубины, и вы так и не дойдете до арматуры.

Однако, не всегда получается соблюсти такую последовательность ремонтных работ. Например, если у вас будет уложена штукатурная сетка, в качестве армирования по некоторым основаниям (типа газоблоков), то нарезка штроб вдоль нее, сводит на нет смысл всего армирования.

Поэтому если другой возможности у вас нет, то придется придерживаться определенной технологии установки подрозетников до штукатурки. Вот хороший, качественный пример такой работы:

установка розеток в бетонную стену без подрозетника

Как уже говорилось выше, это противоречит правилам. И если поначалу все и будет работать исправно, то в дальнейшем ждите проблем (стены начнут бить током, или будет срабатывать УЗО).

обязательно проверяйте горизонтальность установки строительным уровнем

Место крепления шурупов по бокам, должно быть строго параллельно полу. Иначе при монтаже розетки, вы не сможете закрепить ее ровно.

В первую очередь это касается целых блоков, объединяющих в своей конструкции по 2-3-4 подрозетника. Если у вас отверстия большие и вырезаны болгаркой или штроборезом, в них всегда проблематично идеально поймать горизонт.

Раствор будет плыть, а коробка уходить на 1-2мм со своего посадочного места. Можно конечно прикупить специальный шаблон для установки большого блока.

Но проще воспользоваться данным не хитрым приспособлением.

Ничего вам уже не будет мешать, ни жесткий провод, ни его количество, ни отсутствие опыта, ни диаметр посадочного отверстия.

использование монтажной пены вместо раствора

Большинство разновидностей монтажной пены не удовлетворяет нормам противопожарной безопасности (должна быть пена класса В1). Не говоря уже о ремонтопригодности такого варианта.

Кроме того, пена не придает стенкам коробки необходимой жесткости и насколько прочно в ней будет сидеть розетка остается большим вопросом. Поэтому никогда не ленитесь разводить раствор и применять алебастр, гипс или другие смеси.

неправильная укладка кабеля

При укладке кабеля контролируйте его положение. Он не должен проходить через те места, где в будущем будут распираться крепежные усики розетки.

Часто именно этими усиками и прокалывают изоляцию проводов, после чего напряжение оказывается на корпусе!

выскакивание подрозетника из стены

Если уже смонтированная в стену коробочка выскочили из стены, а снаружи поклеены обои и нет возможности и желания марать все раствором, то воспользуйтесь саморезом. В основание подрозетника закручиваете дюбель и притягиваете его к задней стенке.

Однако все равно такой вариант считается временным. При тугом выдергивании вилки из розетки, всю конструкцию опять может вырвать с корнями.

арматура в несущей стене

Резать арматуру в несущей стене, если она попала на место установки будущей розетки запрещено. Однако вы просто физически не сможете избежать этого, при монтаже блока подрозетников, состоящего из нескольких штук.

Если речь идет о единичной розетке, то здесь можно и нужно отступать пару сантиметров и выбирать новое место, либо расширять существующее.

сверление алмазной коронкой на полную глубину со вставленным сверлом

Сверло после прохождения направляющих 5-10мм необходимо вытаскивать. Без удара, оно у вас практически не будет работать, а только мешать.

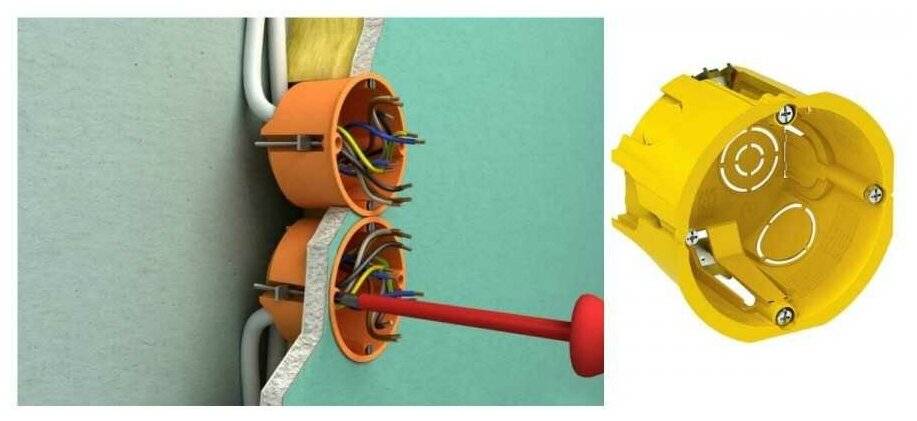

Установка подрозетников в гипсокартон

Фиксация монтажных модулей не составляет особого труда, если работы разделить на этапы.

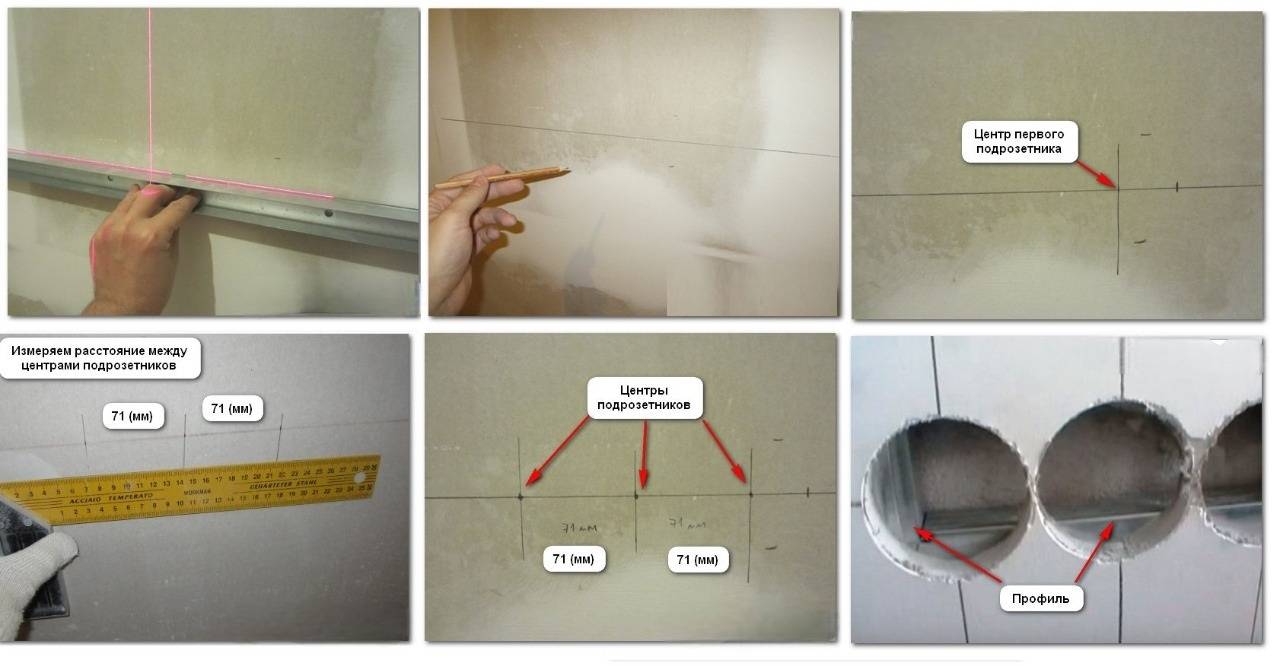

Разметка стены

От этого мероприятия зависит правильность расположения системы питания для электрического оборудования. Схема процесса:

1. Поскольку проводка протягивается за гипсокартонной поверхностью, план размещения розеток должен быть продуман заранее. При составлении учитывается расположение предметов интерьера и устройств, требующих питания, чтобы точки подключения были распределены удобно.
2. Согласно схеме определяется посадочное место. От участка начала отсчета, в качестве которого может выступать пол, край стены или другой объект, отмечается несколько точек, при помощи уровня они приводятся к одному положению и соединяются.
3. На получившейся линии необходимо сделать засечку – центр будущего отверстия.
4. Если требуется закрепить несколько коробок в едином блоке, то от первой точки откладывается расстояние 71 мм. Учитывается, что такая дистанция подходит для изделий диаметром 68 мм.

Чтобы избежать ошибок, которые приведут к перекосу монтируемой конструкции, целесообразно проверять правильность разметки.

Для обустройства круглых отверстий в гипсокартоне есть несколько приспособлений, но лучше всего себя зарекомендовала зубчатая насадка

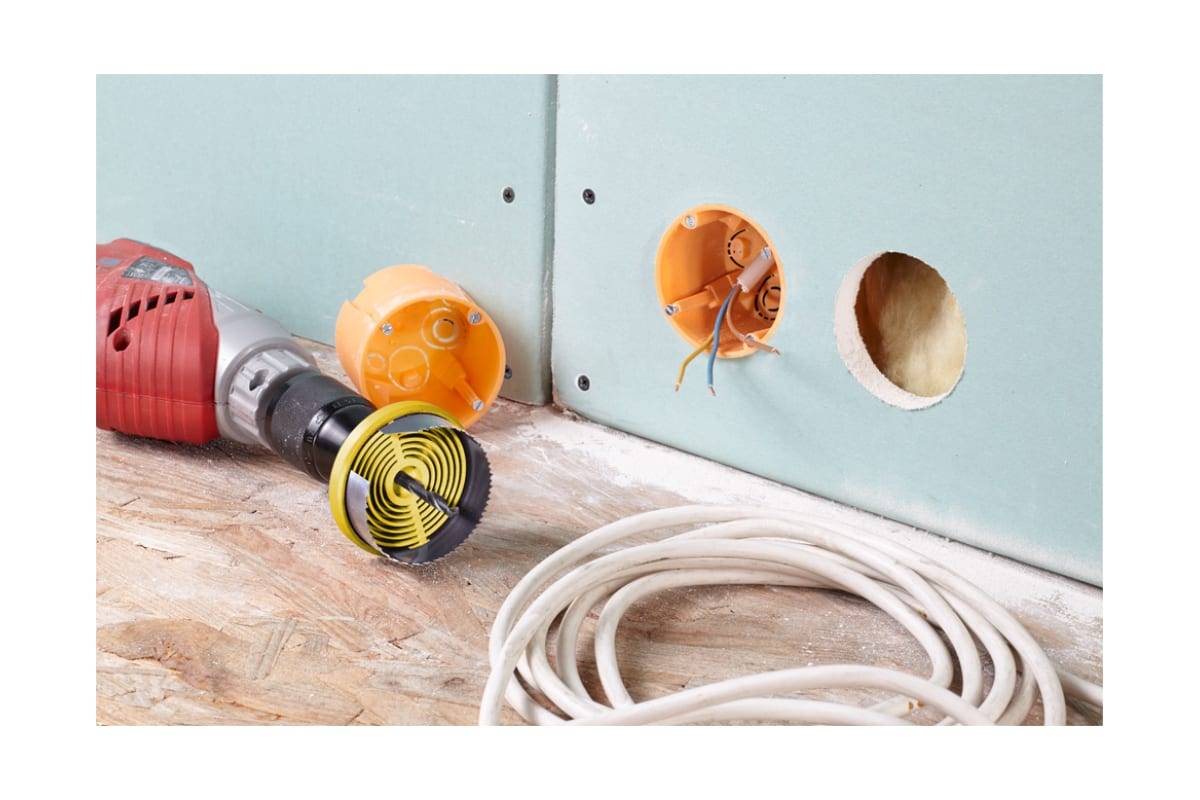

Создание отверстий

После разметки всех поверхностей дрелью с набором коронок для гипсокартона делаются посадочные места для подрозетников. Насадка подбирается исходя из диаметра выбранного модуля. В качестве альтернативы можно применить балеринку или выпилить участок вручную.

Просверлить отверстие коронкой получается значительно быстрее и проще, поэтому это оптимальное решение. Технология работ:

По насечкам на основной линии выставляется центрирующее сверло. Без спешки на небольшой скорости выполняется заглубление

Важно следить, чтобы насадку не повело в сторону, поэтому инструмент нужно держать перпендикулярно. После того как зубья коронки прошли покрытие, скорость увеличивают

Если планируется создать удлиненный модуль, то высверливание осуществляется по оставшимся точкам.

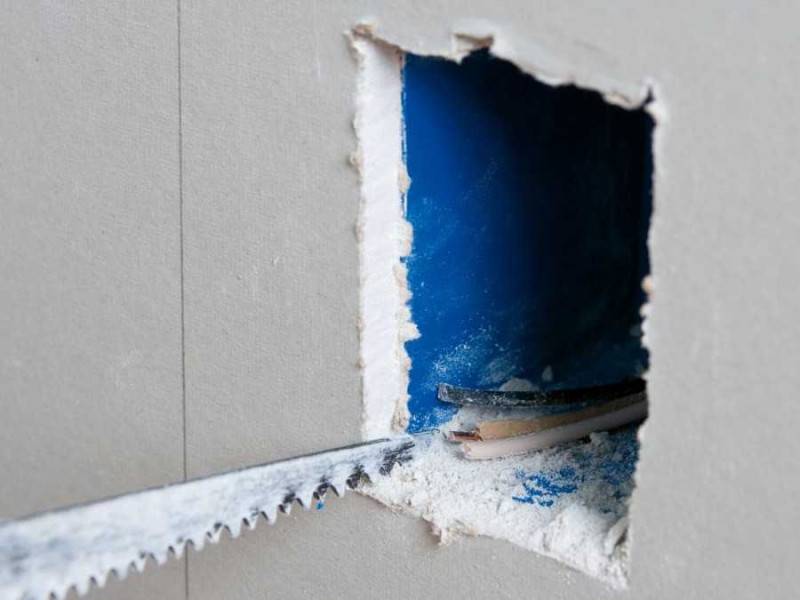

При ручном выпиливании края не всегда получаются идеально ровными, поэтому их потребуется доработать.

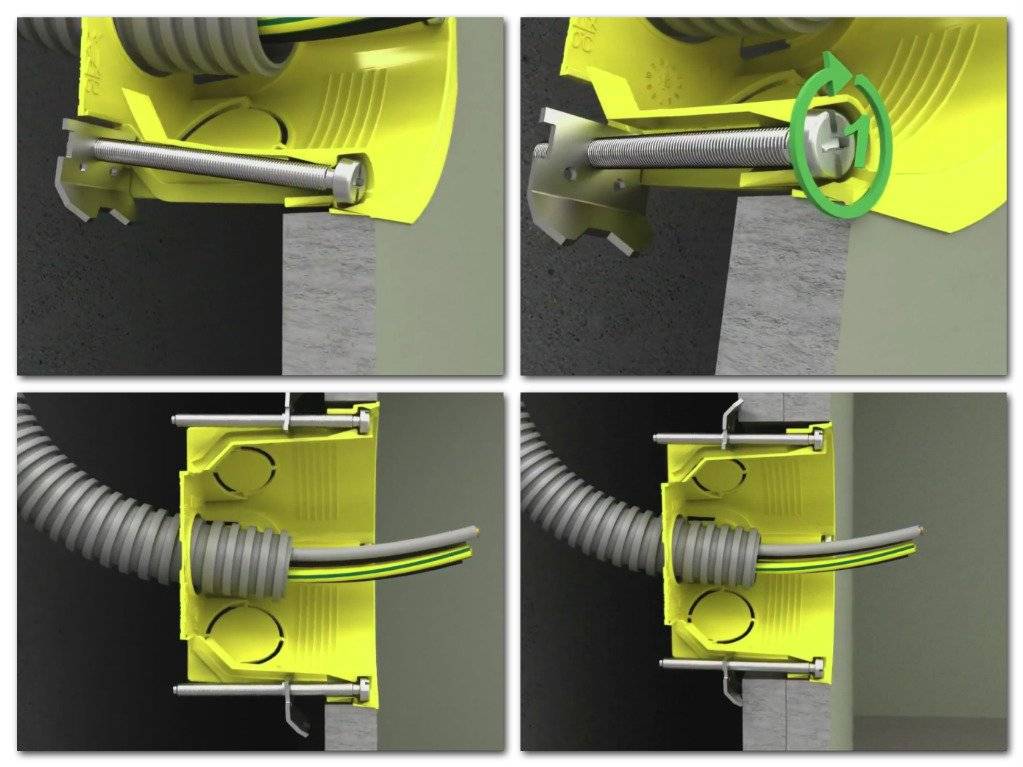

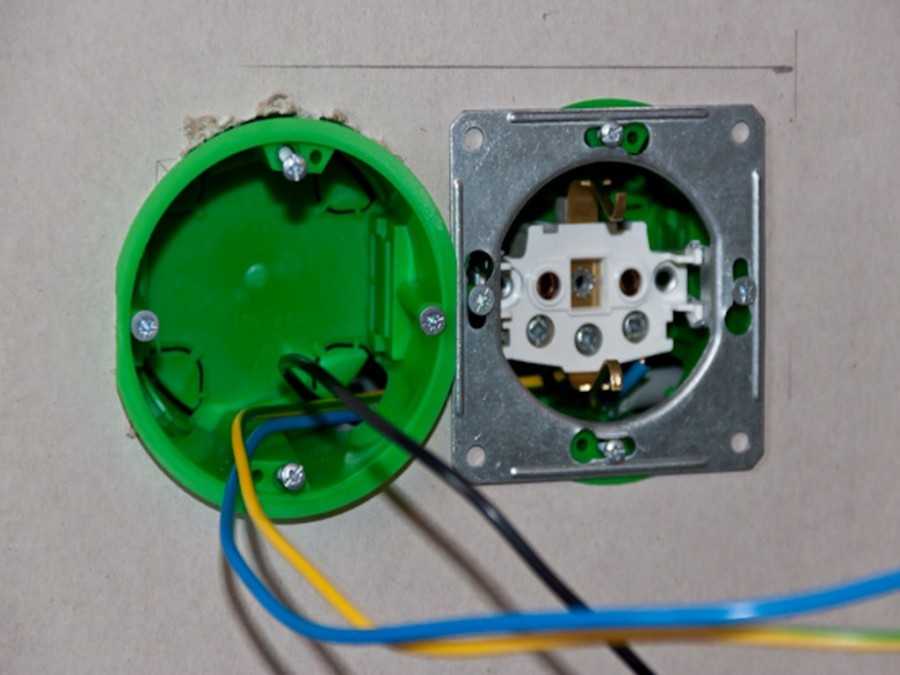

Монтаж коробки

Установить подрозетник нетрудно, если изделие качественное, а предыдущие работы выполнены без ошибок. Порядок действий:

1. Выводятся провода, на корпусе отсоединяются заглушки, через которые пропускается кабель.
2. Вставлять модуль требуется без лишних усилий. Если лапки в конструкции не откидываются, то изделие нужно помещать последовательно, немного подгибая скобу.
3. Если устанавливается несколько модулей, то после высверливания перегородки между отверстиями срезаются. При помощи соединителя элементы стыкуются и помещаются в разъем.
4. Коробка выравнивается, вкручиваются крепежные винты. Затягивание не должно быть слишком сильным, чтобы не продавить гипсокартон.

Установка коробки выполняется в 2 этапа и не вызывает особых затруднений даже у новичков, главное не пережать винты, иначе сломаются прижимные лапки

После проверки по уровню можно подключать и ставить начинку.

Необходимые для работы материалы и инструменты

Перед началом работы подготовьте следующие инструменты и принадлежности:

• Дрель электрическая или шуруповерт
• Коронка для подрозетника под гипсокартон диаметром 68 мм (если в стене металлический профиль – понадобится коронка под металл)
• Фигурная отвертка
• Индикаторная отвертка
• Уровень (можно небольшой длины)
• Строительный маркер (обычный карандаш)
• Рулетка
• Канцелярский нож

1. Далее будет приведен пример как правильно вставить розетку в гипсокартон собственными силами.

Разметка стен под электрооборудование

Исходя из заранее составленной схемы по монтажу электропроводки определяются с местом установки розеток. По строительным нормам и правилам розетки устанавливаются на высоте 30 см от пола, выключатели – 90 см. Рекомендуется также выключатели располагать примерно на 15-20 см в сторону от дверного проема.

Однако эти нормы не являются обязательными. Фото розетки в гипсокартоне предлагают возможные варианты их размещения в различных от вида назначения помещениях. Расположить розетки можно так, чтобы они максимально удобно могли эксплуатироваться.

Розетку под стиральную машину размещают на высоте не ниже 100 см от пола. Основной критерий – удобный подход к розетке, отсутствие длинных лежащих на полу и мешающих передвижению проводов или удлинителей.

Подготовка отверстия для подрозетника

Монтаж подрозетника для розетки начинается с высверливания в гипсокартоне проема. Отмеряется от пола требуемое расстояние и, применяя уровень, проводят горизонтальную и вертикальную линии.

Когда требуется установить блок розеток в гипсокартон, необходимо провести несколько вертикальных линий (по количеству розеток), причем расстояние между ними должно составлять строго 72 мм, т.к. это расстояние между центрами розеток.

Если оно будет меньше, розетки будут мешать друг другу, их невозможно будет аккуратно и ровненько друг к другу установить.

При покупке розеток следует знать, что не любой подрозетник подходит для установки в гипсокартон. Для этого необходим пластиковый стакан с двумя винтами для крепления в ГПК при помощи специальных лапок.

Монтаж подрозетников

Перед установкой подрозетника нужно через отверстие на его задней стенке протянуть питающий кабель Для крепления коробки используют два винта, которыми фиксируют стакан. Прижимные лапки при том прочно будут держать подрозетник в отверстии.

Если необходимо установить несколько розеток применяют соединение шлейфом. Для исключения перегрева подключение проводят через сизы. Для правильной установки подрозетника применяем уровень.

При монтаже нескольких розеток используются специальные стаканы из пластика, которые можно легко соединить между собой, а затем установить, прижав специальными лапками по бокам. Аналогично выполняется установка для выключателей.

Электромонтажные работы

Перед выполнением монтажа необходимо обесточить проводку — отключить напряжение на входном щитке и проверить отсутствие напряжения в проводах при помощи индикаторной отвертки. Далее приводятся этапы установки розеток в гипсокартон.

Перед монтажом разбирают розетку и снимают все пластмассовые детали.

Затем зачищают провода примерно на 1 см и присоединяют их к металлическому основанию розетки. Длина выступающего провода не должна быть короче 10 см, лучше, если они будут длиннее.

К каждой из клемм (маркировка указана на обратной стороне основания) соответственно подсоединяются провода: N – нулевой провод – синего цвета, L – фаза – коричневого цвета, PE – заземление – желто-зеленого цвета. Нужно прочно скрепить провода с клеммами с помощью винтов во избежание их соскальзывания и короткого замыкания.

Розеточный механизм закрепляется с помощью крепежных винтов к подрозетнику. Уровнем проверяется параллельность прикрепления к стенке.

Таким же образом производится электромонтаж выключателей. При этом должно быть правильно выполнено присоединение проводов к клеммам выключателя. Иногда на них указывается только место подключения нулевого провода.

Подробную инструкцию для установки розетки в гипсокартоне можно найти в интернете.
