Зачем нужен поверхностный насос

Какие виды поверхностных насосов используются?

При выборе насоса необходимо определиться, какой тип наиболее подходящий для выполнения поставленных задач. Владельцу обязательно стоит учитывать глубину скважины, специфику системы водоснабжения дома или участка. Все параметры трубопровода обязательно фиксируют в техническом паспорте.

Также во внимание берутся производительность и мощность устройства, которую рассчитывает ещё с учётом высоты поднятия воды и протяженности труб. При расчетах производительности и мощности учитывают количество коммуникаций

Например, в вашем доме могут быть установлены душевая кабина, бойлер, мойка и другие коммуникации. Потребуется учитывать среднее потребление воды в зависимости от количества постоянных жильцов.

В категории насосов по принципу работы выделяют два типа устройств:

• самовсасывающие насосы;
• слабовсасывающие.

Для первой категории характерны погружные и полупогружные модели, которые работают за счёт автоматической системы контроля рабочего режима. Среди минусов считают обязательную перезагрузку при попадании внутрь системы воздуха.

При необходимости откачки воды на глубине до 9 м используют самовсасывающие насосные агрегаты. Для работы в таких условиях понадобятся стандартные модели. Однако в продаже вы можете найти и устройство для перекачки воды для более глубоких скважин. В них предусмотрено наличие эжектора.

Поверхностные насосы отличаются тем, что рабочие детали оборудования не соприкасаются с водной средой. При запуске двигателя начинают работать колеса с лопастями. Они отвечают за перекачивание жидкости.

Для всасывания жидкости используют такие типы для созданных систем:

• центробежные;
• вихревые;
• эжекторные.

Кулачковые (ротационно-поршневые) насосы

Как выбрать насосную станцию

Выбирая насосное оборудование для частного дома, нужно руководствоваться такими критериями:

Мощность

Важно не перегнуть палку. Слишком сильное оборудование истощает источник и бьет по карману. Слабенькая станция не обеспечит запас воды для дома

Средний показатель мощности оборудования для частного пользования — 900-1500 Вт. Глубина всасывания воды. Некоторые модели способны качать воду только с уровня до 8 м – имеется ввиду расстояние от поверхности земли до зеркала жидкости в источнике. Объем гидробака. Для семьи из 3-4 человек будет достаточно емкости на 25-50 литров. Наличие дополнительной защиты. Многие модели оснащены системами от перегрева. Они предотвращают поломку насоса в случае падения уровня воды в источнике. Материал корпуса насоса. Оптимальным считается пластик. Он глушит шумы, прочен и экологичен

Слабенькая станция не обеспечит запас воды для дома. Средний показатель мощности оборудования для частного пользования — 900-1500 Вт. Глубина всасывания воды. Некоторые модели способны качать воду только с уровня до 8 м – имеется ввиду расстояние от поверхности земли до зеркала жидкости в источнике. Объем гидробака. Для семьи из 3-4 человек будет достаточно емкости на 25-50 литров. Наличие дополнительной защиты. Многие модели оснащены системами от перегрева. Они предотвращают поломку насоса в случае падения уровня воды в источнике. Материал корпуса насоса. Оптимальным считается пластик. Он глушит шумы, прочен и экологичен.

В перечне критериев выбора значится и производитель оборудования. Популярными считаются «Джилекс», Metabo, Pedrollo (Педролло), Grundfos (Грундфос) и Gardena. Хорошее оборудование не может иметь маленькую цену. В среднем за насосную систему придется выложить от 500 у.е.

Основные рабочие составляющие

Насосная станция, собранная в заводских условиях в значительной мере превосходит набор самостоятельно подобранных элементов в домашних условиях.

Это обусловлено точным подбором технических параметров каждого узла, компактностью единой конструкции, наличием общего блока управления. Рассмотрим, из чего состоит бытовая насосная станция:

• электрический центробежный насос поверхностного типа;
• накопительная емкость;
• манометр;
• реле давления;
• обратный клапан;
• входная труба с фильтром в виде сетки;
• выходная труба для подключения к водопроводу.

Это все компактно установлено на общей несущей раме всей конструкции. Среднестатистическая комплектация способна автоматически поддерживать давление внутри системы водопровода на уровне 1,5 атмосферы. Этого достаточно для полноценной работы сантехники частного дома.

Более дорогие конструкции способны выдавать максимальное давление в 4,5 атмосферы, чего хватает для обеспечения трехэтажного коттеджа. Она не требует особых условий, для ее эксплуатации и технического обслуживания будет достаточно наличие технической комнаты. Альтернативой для установки может быть кессон.

Что входит в устройство насосной станции

Водонапорная башня частного использования в производственных масштабах часто имеет насосные станции. Но они применяются и как бытовая составляющая. Это показывает, что насосы широко используются как и для дачных целей, таки и в более масштабных производствах.

Устройство насосной станции состоит из базовых функций, которые должен выполнять агрегат. В устройство входят следующие составляющие:

• Водозабор – нужен для подачи воды. Он находится в скважине или колодце. Оснащён водозабор сеткой для фильтрации. Сетка останавливает крупные частицы, которые могут попасть в трубопровод вместе с водой. В этом же месте находится обратный клапан. Он в свою очередь необходим, чтобы остановить обратный ток воды. Это случается, когда давление снижается или сам насос прекращает свою работу;
• Магистраль всасывания. Это участок между водозабором и насосом;
• Манометр вместе с реле давления. Центробежный напорный насос разряжает трубопровод, который даёт воду от источника. В это время происходит интенсивный подъем и повышается давления, которые имеет критические показатели. Манометр и реле в это время оптимизируют работу насосной станции. С их помощью устройство включается или наоборот отключается, когда значения достигают критических показателей;
• Эжектор насосной станции;
• Резервуары. Их них идёт вода в трубопровод.

Каждый элемент имеет свои функции и каждый элемент важной для единой функциональной работы системы. Поэтому важно покупать проверенные и качественные насосные станции. Лучше приобретать известные марки станций

Так вы обезопасите себя от подделок

Лучше приобретать известные марки станций. Так вы обезопасите себя от подделок.

Цена поверхностного насоса для полива огорода

От основных характеристик – напора и производительности – зависит и стоимость насоса, разумеется, при прочих равных условиях. Разброс цен можно проследить на примере насосов от компании Speroni. Модель CAM-80 имеет максимальную производительность 3 куб. м/ч и максимальный напор 40 м. Стоит такой агрегат около 8 тыс. руб.

Насосная станция Speroni Marina CAM 80 22 HL

Модель CAM-95, способная развивать напор в 48 м и обладающая максимальной производительностью 4,4 куб. м/ч обходится уже в 12 тыс. руб. А за самого мощного представителя линейки – модель CAM-198 с максимальной производительностью 5,5 куб. м/ч и максимальным напором в 58 м – придется выложить 14,8 тыс. руб.

Различия насосных станций по типу всасывающих устройств

Важнейшей характеристикой любого поверхностного насоса является глубина всасывания жидкости. Она зависит от типа оборудования и дополнительных устройств, устанавливаемых на заборном шланге.

Для улучшения откачки обычно используется эжектор – небольшая конструкция в виде трубки с внутренним соплом. Он создает разрежение за счет вылетающей из узкого отверстия с большой скоростью струи воды.

Безэжекторные насосные станции даже теоретически не могут достигать глубины всасывания 10 метров. На практике эта цифра всегда значительно ниже. Их используют при откачке из неглубокого колодца. Наличие эжектора обеспечивает более устойчивую работу поверхностного насоса при большой длине приемного трубопровода.

Насосные станции с встроенным эжектором способны поднять воду с глубины 7-8 метров. При этом сначала отсасывается воздух, а затем происходит откачка воды. Такие системы устанавливаются в отдельных помещениях, поскольку требуют хорошей шумоизоляции.

Иногда эжектор размещают непосредственно в скважине. Для его работы требуется подключение двух труб. По одной из них под давлением подается вода от насоса для создания скоростной струи, а по другой происходит откачка. Насосные станции с выносным эжектором могут забирать жидкость с глубины до 50 метров. Они не издают сильных шумов, но их КПД редко превышает 40%.

Плюсы и минусы

Назначение поверхностного насоса – подъём воды из открытого водоёма. Дополнительные функции – откачка жидкости из котлованов и подвалов при проведении строительных работ.Главные характеристики:

Среди характеристик агрегатов этого типа выделяют высоту подъёма жидкости. Показатели расположены в зависимости от конструкции на уровне 7-8 м.

Высоту подъёма определяют с оптимальным соотношением, когда на 1 м подъёма жидкость отводится на интервал до 4 м.

Выбирая насос, смотрят на показатели создаваемого насосом напора. Это значение зависит от конструкции агрегата, КПД и установленной мощности.

Преимущества и особенности поверхностных насосов:

• простая конструкция;
• лёгкость установки;
• небольшие габариты;
• высокий создаваемый напор;
• высокая надёжность и длительный срок службы;
• электробезопасность;
• работы с небольшим водоносным пластом.

Недостатки:

• чувствительность при перекачке загрязнённой жидкости;
• глубина погружения шланга небольшая;
• высокий уровень шумности.

Насосам некоторых моделей для начала работы требуется наполнение всасывающей магистрали жидкостью.Лидеры поверхностных насосов:

1. Pedrollo CKm 50. Модель-универсал сочетает напор в 35 метров и глубину подъёма 9 м. Агрегат работает с водой даже слегка загрязнённой.
2. НЦС 12-10. Модель может перекачать до 12 м3/час. Для начала работы не требуется жидкость в корпусе.
3. Wilo PB-201 EA. Агрегат имеет такие параметры: доступная цена, объём перекачиваемой воды – 2 м3/час, напор 35 метров.

Работа и особенности блока управления

В задачу управляющей насосной станцией автоматики входит отслеживание давления в системе и включение/выключение двигателя гидронасоса по мере необходимости. Для этого блок управления включает манометр и реле. Первый контролирует текущее давление, а второе – управляет насосом.

Реле давления автоматически запускает насос станции при снижении давления до 1,4 бара, например, и выключает при достижении максимального значения, указанного производителем. Нежелательно менять заводские настройки реле, т.к. они рассчитаны на возможности запорной арматуры.

При покупке насосной станции для работы в контурах с вероятностью кратковременной работы без воды необходимо обратить вниманием на наличие устройства контролера потока. Он предназначен для предохранения двигателя от перегрева в случае отсутствия воды в водозаборе. В таких агрегатах блок управления ориентирован не на предельные значения давления, а на понижение потока

В таких агрегатах блок управления ориентирован не на предельные значения давления, а на понижение потока

Он предназначен для предохранения двигателя от перегрева в случае отсутствия воды в водозаборе. В таких агрегатах блок управления ориентирован не на предельные значения давления, а на понижение потока.

Струйные насосы

Струйные модели – это самые простые из всех возможных устройств. Были созданы еще в 19 веке, тогда использовались для откачки воды или воздуха из медицинских пробирок, позже их стали применять в шахтах. В настоящее время сфера применения еще более широка.

Конструкция струйного насоса очень проста, благодаря этому они практически не требуют какого-либо обслуживания. Она состоит из четырех частей: всасывающая камера, сопло, диффузор и смесительный резервуар. Вся работа устройства основана на передаче кинетической энергии, при этом здесь не используется механическая сила. Струйный насос обладает вакуумной камерой, в которую всасывается вода.  Затем она двигается по специальной трубе, на конце которой находится сопло. За счет уменьшения диаметра скорость потока увеличивается, он поступает в диффузор, а из него в камеру смешивания. Здесь вода смешивается с функциональной жидкостью, за счет чего снижается скорость, но сохраняется напор.

Струйные насосы бывают нескольких типов: эжектор, инжектор, элеватор.

1. Эжекторный только перекачивает вещество. Работает с водой.
2. Принцип работы инжекторного насоса — нагнетание вещества. Используется для выкачивания пара.
3. Элеваторный применяется с целью понизить температуру носителя, что достигается смешиванием с функциональной жидкостью.

Данный вид насосов распространен в различных областях промышленности. Их можно использовать отдельно или в комплексе с другими. Простота конструкция позволяет их использовать в аварийных ситуациях с отключением воды, а также для пожаротушения. Также они популярны в системах кондиционирования и канализации. Многие модели струйного типа продаются с различными соплами.

Плюсы:

• надежность;
• нет необходимости постоянного технического обслуживания;
• простая конструкция;
• широкая сфера применения.

Минус — низкий КПД (не более 30%).

Эжекторные насосы Ebara

Японская компания выпускает отличные самовсасывающие насосы Ebara JEXM, которые можно использовать для:

• водоснабжения;
• подачи воды из неглубоких скважин и колодцев;
• повышения давления и пр.

Также модель JEXM можно применять для полива садовых участков, организации автономного водоснабжения, в качестве подпиточных устройств или установок для тушения пожара.

Оборудование от японского производителя работает с чистой или технической водой без посторонних частиц и волокон. Насосы выполнены из нержавеющей стали, благодаря чему обеспечивается их длительная и бесперебойная работа.

Самые популярные модели

Рейтинг поверхностных насосов складывается из комплексной статистики востребованности приборов среди покупателей строительных магазинов и пользователей интернета.

Grundfos — аппараты датского производства мощностью 850 Вт и пропускной способностью 3,8 м³/ч служат для подачи технической и питьевой воды в здание. Корпус аппарата выполнен из нержавеющей стали. Отличаются малым уровнем шума и высокой продуктивностью, комплектуются погружным инжектором и разъемом заземления.

Из отечественных агрегатов — это модели «Вихрь» и «Водолей». Мощность этих насосов 500-690 Вт соответственно, производительность — 3,9-4,5 м³/ч. Глубина забора жидкости — 8-10 м. Все механизмы рассчитаны на автономное питание с напряжением 220-380 В.

Мембранные устройства

Мембранный насос – относительно новый вид оборудования для перекачивания жидкостей и других веществ. Этот тип оборудования способен работать с газовой средой и делает это через специальную мембрану или диафрагму. Он совершает возвратно-поступательные движения и изменяет объем рабочей камеры с заданной цикличностью.

В конструкцию устройства входят:

• мембрана;
• рабочая камера;
• тяга для соединения диафрагмы с приводным валом;
• кривошипный механизм;
• клапаны для защиты от вытекания веществ обратно;
• впускной и выпускной патрубки.

Работа осуществляется следующим образом: при запуске шток изгибает мембрану, что увеличивает объем камеры и создает в ней эффект вакуума. Это явление обеспечивает подсос перекачиваемой среды. После заполнения камеры стержень возвращает мембрану на место, объем резко уменьшается, и вещество выталкивается через выпускную трубку. При этом для предотвращения возврата жидкости или газа в момент обратного движения входное отверстие автоматически перекрывается специальным клапаном.

Есть модели с двумя клапанами, расположенными параллельно друг другу. Здесь процесс осуществляется аналогично, только рабочих камер две, и при каждом движении вода выходит из одной и поступает в другую. Такие устройства считаются более эффективными.

Преимущества мембранных насосов:

• может работать со всеми средами;
• маленький размер;
• бесшумная работа;
• отсутствие вибрации;
• простота и надежность конструкции;
• эффективность энергопотребления;
• поддерживать высокую чистоту перекачиваемого вещества;
• низкая цена;
• долгий срок службы;
• не требуют особого или частого ухода, не нуждаются в смазке;
• заменить поврежденные детали может человек без специальной подготовки;
• обладает высокой универсальностью.

При таком обилии плюсов существенных минусов не было.

Мембранный насос широко применяется в медицине и фармацевтике, в фермерских хозяйствах (в доильных аппаратах). Их используют для производства продуктов питания, в атомной сфере. С их помощью изготавливают дозирующие насосы для использования в производстве лаков и красок, их используют в полиграфии и в различных местах, где есть необходимость работы с ядовитыми и опасными для здоровья веществами. С последним работать безопасно, так как диафрагменные насосы имеют большую плотность.

Устройство и разновидности эжекторных насосных станций

Эжекторы на водозаборную установку могут быть установлены 2 способами. Первый подразумевает, что эжектор является одним из составляющих элементов конструкции насосной станции. Во втором случае эжектор является внешним узлом. Выбор конкретного варианта будет зависеть, прежде всего, от требований, которые предъявляются к водозаборной установке.

Встроенные эжекторы

Этот вариант подразумевает, что создание напора для эжектора осуществляется в самой установке. За счет этого можно существенным образом сократить габариты насосной установки. Насосные станции со встроенным эжектром являются почти невосприимчивыми к нахождению в воде различного рода мелких частиц.

То есть, в фильтровании воды нет необходимости. Данная разновидность водозаборных установок применяется, главным образом, для забора воды с глубины, которая составляет более восьми с половиной метров. Позволяет создавать напор необходимой мощности чтобы обеспечить садово-огородный участок больших размеров, где вода используется преимущественно для поливки.

Однако насосные станции со встроенными эжекторами обладают таким недостатком как повышенный уровень шума в процессе работы. По этой причине не рекомендуется устанавливать данную разновидность водозаборных установок в непосредственной близости от жилого здания.

Лучше всего если такая установка будет смонтирована в отдельном подсобном помещении. Электрический двигатель для данной разновидности насосных установок следует подбирать таким образом, чтобы он мог обеспечивать необходимую систему циркуляции воды.

Внешние эжекторы

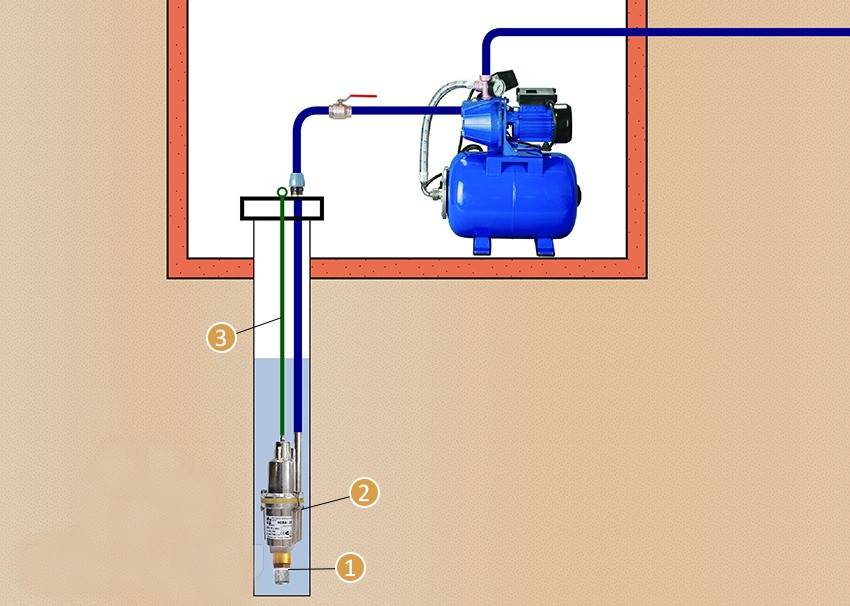

При использовании внешнего эжектора отдельно от водозаборной установки должен быть установлен дополнительный бак сбора воды. В таком баке будет создаваться необходимый для функционирования системы напор и дополнительная разрядка, что, в свою очередь, существенным образом уменьшит степень оказываемой на насосную установку нагрузки. Сам же внешний эжектор следует подсоединять к погружаемой части водопроводной системы.

Для обеспечения нормального функционирования внешнего эжектора в скважине необходимо будет проложить две трубы, однако это может наложить определенного рода ограничения на допустимый диаметр. Данное конструктивное решение, несмотря на то, что снижает коэффициент полезного действия водопроводной системы примерно на тридцать пять процентов, позволяет выкачивать воду с глубины до пятидесяти метров и значительно сократить степень шума в процессе работы насосной установки.

На степень эффективности это не оказывает абсолютно никакого влияния. Именно этим и объясняется столь широкая популярность данной разновидности водозаборных станций среди населения. Все оборудование располагается в одном месте, от чего существенным образом увеличивается эксплуатационный период, значительно упрощается процесс осуществления различного рода профилактических работ и настройки водопроводной системы.

Проверка автоматики

После запуска насосной станции нужно проверить, правильно ли работает автоматика. Если вы приобрели реле давления с заводскими настройками, то оно должно отключить насосное оборудование при достижении верхнего порога давления в системе, установленного на реле. После открывания крана и вытекания вод из гидробака реле давления должно снова запустить насос, когда показатель давления в системе понизится до установленного минимума. При необходимости заводские настройки можно изменить, настроив реле на нужное вам давление включения и выключения. Это делается так:

Отключаем насосное оборудование и сливаем воду из гидробака, открутив нижний кран в системе. Открываем крышку на реле давления при помощи отвертки или гаечного ключа.
Запускаем насосное оборудование, которое начнёт закачивать воду в гидробак.
Засекаем и записываем показания манометра в момент отключения насоса. Это будет верхнее давление.
Теперь открываем самый удалённый от насоса кран или тот кран, который находится на самой верхней отметке. По мере вытекания из него воды давление понизится, и насос снова запуститься. Нужно зафиксировать и записать показания манометра в момент запуска насоса. Это будет нижнее давление

Находим их разницу.
Во время тестирования необходимо обратить внимание на напор воды, текущей из самого дальнего или высшего крана в системе. Если он вас не устраивает, то давление нужно повысить

Чтобы это сделать правильно, насос нужно отключить и туже закрутить гайку на большой пружине в реле. Для уменьшения напора, наоборот, ослабляем эту гайку.
Теперь настроим разность давлений. Вы уже нашли её, отняв записанные показания манометра. Если это число равно 1,4 бар, то ничего настраивать не надо. Если найденное значение ниже, то это может привести к более частому запуску насоса и неравномерному напору, что вызовет преждевременный износ оборудования. Если значение выше, то режим работы станции будет более щадящим, но станет заметна разница между максимальным и минимальным напором. Для настройки этого параметра нужно подтянуть или ослабить гайку на малой пружине в реле. Для увеличения разности давлений гайку затягивают сильнее, а для уменьшения – ослабляют.
Когда вы отрегулировали давление, нужно снова проверить работу системы, повторив предыдущие действия. При необходимости регулировку можно повторить.

Если ваше реле давления вообще без настроек, то есть все пружины полностью ослаблены, то регулировку делают так:

1. Запускаем насос и нагнетаем давление в трубопроводе настолько, чтобы напор воды из самого дальнего или высшего в системе крана был удовлетворительным. Засекаем показания манометра и отключаем насос. Допустим, что прибор показал в этот момент давление равное 1,3 бар.
2. Отключаем питание станции и открываем крышку на реле давления. Начинаем подтягивать гайку на большой пружине. Когда раздастся щелчок замыкания контактов, вращение прекращаем.
3. Ставим на место крышку и включаем насос. Доводим давление в системе до 2,7 бар. Это значение мы получили, сложив наш показатель 1,3 бар с рекомендуемой разницей значений равной 1,4 бар.
4. Отключаем насос от сети, снимаем крышку и подтягиваем гайку на меньшей пружине. Когда контакты разомкнуться, вы услышите щелчок. В этот момент вращение нужно прекратить.
5. После наших настроек реле давления будет производить запуск насосного оборудования, когда давление в системе понизится до 1,3 бар, и отключать насос, когда давление повысится до 2,7 бар. Теперь все настройки выполнены. Крышку реле устанавливаем на место, а насосный агрегат подключаем к сети электропитания.

Станция водоснабжения с эжектором

Эжектор по сути является устройством, что передает энергию от одной более подвижной среды к другой, которая менее подвижна. В сужающихся сечениях агрегата образуется особая зона давления более низкого, которая провоцирует, таким образом, подсос дополнительной среды. Таким образом, происходит возможность перемещения и удаления от точек всасывания, благодаря взаимодействию первоначальной среды.

Агрегаты, оснащенные эжектором внутреннего формата, предназначаются непосредственно для специализированной перекачки жидкостей из относительно неглубокого типа скважин, глубина которых не превышает восьми метров, а также различных резервуаров специализированно-накопительного предназначения, либо водоемов.

Непосредственно отличительной особенностью такого взаимодействия, является именно захватить жидкости, что располагается на более низком уровне от патрубка. Исходя из этого, будет востребована предварительная заливка агрегата водой. Колесо рабочее будет нагнетать жидкость, что будет перенаправлять ее в эжектор, в результате чего будет образована эжектирующая струя.

Она будет продвигаться по специализированной трубке и разгоняться. Естественно, давление будет уменьшаться. Благодаря такому воздействию и внутри камеры для всасывания оно будет уменьшаться.

Одной из разновидностей таких поверхностных агрегатов-установок является и насосная станция с эжектором. Отличаются они тем, что внешний элемент погружается в водоснабжающий источник. Как правило сфера применения таких устройств подобна их аналогам. Определенное различие заключается в различных глубинах использования и применения.

МЕМБРАННЫЕ (ДИАФРАГМЕННЫЕ) НАСОСЫ

Преимущества и недостатки поверхностных насосов

К достоинствам оборудования данного типа можно отнести:

• небольшой вес и габариты;
• легкий монтаж, который можно выполнить своими руками;
• безопасность в эксплуатации, так как кабель электропитания не соприкасается с жидкостью;
• длительная работа, особенно это касается поверхностного насоса с защитой от сухого хода;
• достаточно высокий КПД для обеспечения водой всех потребностей.

К недостаткам относится:

• чувствительность к твердым включениям;
• высокий уровень шума;
• ограниченная глубина источника;
• необходимость в дополнительных действиях – заполнении системы водой перед включением.

Подобрать насос можно импортный или отечественный, в зависимости от возможностей бюджета и целей эксплуатации.

Основные виды поверхностных насосов

По типу конструкции

Поверхностные (или бытовые) агрегаты различают по параметрам. На вихревые и центробежные их разделяют по конструкции. Вихревые насосы могут создать высокое давление, но у них довольно низкий КПД. Если вихревым агрегатом перекачивать очень грязную жидкость, то рабочие колёса сломаются быстро.

Центробежные приборы используют для перекачивания чистой и слабозагрязнённой жидкости. Эти насосы исправно работают даже при появлении в системе пузырьков воздуха.

По принципу работы

По этому параметру поверхностные насосы разделяются на циркуляционные и скважинные агрегаты. Последние устанавливают непосредственно в скважину для подъёма жидкости с большой глубины.

Непрерывное присутствие жидкости в системе обеспечивают циркуляционные насосы, специально монтируемые для этой цели. Они используются для системы отопления и водоснабжения в доме.

Классификация по назначению

По назначению агрегаты делят на насосы, работающие с чистой, слабозагрязнённой, фекальной жидкостью. Работоспособность зависит от возможности оборудования пропускать твердые частицы. К примеру, фекальный поверхностный насос перекачивает воду с частицами до 5 см.

Как сделать самостоятельно

Для изготовления устройства понадобятся доступные детали в виде элементов сопряжения и фитингов:

• тройник из металла – служит основной деталью;
• проводник воды с высоким давлением в виде штуцера;
• отводы и муфты – элементы для монтажа устройства и его подключения к водопроводу.

Для уплотнения всех резьбовых соединений используется лента ФУМ – это удобный в использовании и пластичный уплотнитель из полимерного материала, отдалённо напоминающий изоляцию белого цвета.

Если водопроводная система состоит из металлопластиковых труб, монтаж необходимо произвести обжимными элементами. Отводы приобретать не нужно, если водопроводные трубы из сшитого полиэтилена – они легко гнутся под нужным углом.

Из инструментов понадобятся:

• водопроводные ключи;
• тиски;
• болгарка или наждак для обтачивания.

Порядок работ выглядит следующим образом:

Берётся тройник с внутренней резьбой и в его нижнее отверстие вкручивается штуцер. Выпускной патрубок штуцера при этом располагается внутри тройника

Особое внимание уделяется размерам штуцера – все выступающие части аккуратно стачиваются. А короткие штуцера, наоборот, наращивают полимерными трубками

Требуемый размер выступающей из тройника части штуцера должен составлять не больше трёх миллиметров

К верхней части тройника прикручивается переходник с наружной резьбой. Он будет располагаться непосредственно над штуцером. Наружная резьба используется как средство соединения переходника с тройником. Противоположный конец переходника предназначается для монтажа водопроводной трубы с помощью обжимного элемента (фитинга). К нижней части тройника, уже имеющей штуцер, прикручивается отвод в виде уголка, на который впоследствии при помощи обжимной гайки прикрепится узкая труба для рециркуляции. В боковое отверстие тройника вкручивается ещё один уголок, рассчитанный на подключение подающей воду трубы. Труба крепится с помощью цангового зажима. После полной сборки устройство подключается в заранее выбранное место водопроводной системы, которое хозяин считает для себя оптимальным. Монтаж вблизи насоса делает кустарный эжектор встроенным. А помещение его в скважину или колодец будет означать, что устройство работает по выносному принципу

Требуемый размер выступающей из тройника части штуцера должен составлять не больше трёх миллиметров. К верхней части тройника прикручивается переходник с наружной резьбой. Он будет располагаться непосредственно над штуцером. Наружная резьба используется как средство соединения переходника с тройником. Противоположный конец переходника предназначается для монтажа водопроводной трубы с помощью обжимного элемента (фитинга). К нижней части тройника, уже имеющей штуцер, прикручивается отвод в виде уголка, на который впоследствии при помощи обжимной гайки прикрепится узкая труба для рециркуляции. В боковое отверстие тройника вкручивается ещё один уголок, рассчитанный на подключение подающей воду трубы. Труба крепится с помощью цангового зажима. После полной сборки устройство подключается в заранее выбранное место водопроводной системы, которое хозяин считает для себя оптимальным. Монтаж вблизи насоса делает кустарный эжектор встроенным. А помещение его в скважину или колодец будет означать, что устройство работает по выносному принципу.

Если практикуется погружение в воду, к устройству подключается сразу три трубы:

• Первая погружается до самого дна, оснащается сетчатым фильтром и подключается к боковому уголку на тройнике. Она будет забирать воду и транспортировать её к эжектору.
• Вторая идёт от насосной станции и подключается к нижнему отверстию. Эта труба отвечает за возникновение скоростного потока.
• Третья выводится в водопроводную систему и подключается к верхнему отверстию тройника. По ней будет перемещаться уже ускоренный водяной поток с увеличенным напором.

Вторая и третья труба всегда находится на поверхности, а третья уходит в воду.

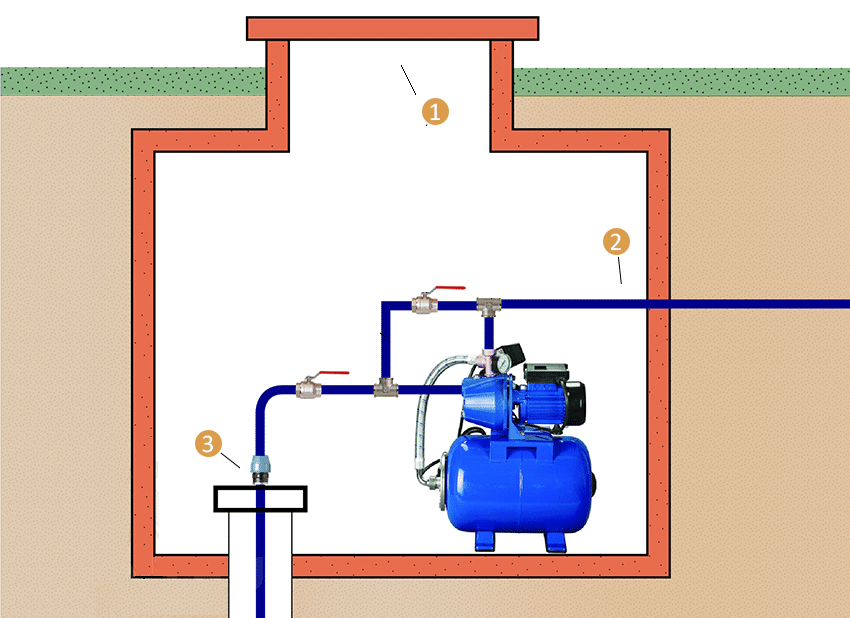

Особенности установки и подключения

Перед началом монтажа важно правильно выбрать место. Корпус находится на поверхности, поэтому оборудование подвержено влиянию атмосферных явлений

Если вода попадет в электрические узлы, возможно замыкание. Поэтому агрегаты устанавливают в закрытых теплых помещениях, где температура зимой выше 0 градусов. Должна быть вентиляция, чтобы не образовывался конденсат при разнице температур жидкости и воздуха в помещении.

Если насосом планируется пользоваться только летом, его можно держать на улице под навесом, чтобы дождь не попадал на корпус. Многие обустраивают приямок или кессон недалеко от источника воды. Это требует дополнительных затрат и времени: нужно обязательно выложить сверху глиной, чтобы осадки не затопили.

Схема подключения поверхностного центробежного насоса:

1. Присоединяют трубу с обратным клапаном и фильтром, которую планируется опускать в воду.
2. Опускают конец в скважину до уровня жидкости.
3. Заполняют систему водой. Нужно, чтобы все воздушные пробки были исключены.
4. Включают насос в сеть.
5. Подсоединяют выпускную трубу или шланг для полива.

Можно включать и тестировать устройство.

Преимущества и недостатки

Если на участке расположен неглубокий колодец, поверхностное устройство для забора воды является наилучшим вариантом. Его преимущества:

• небольшие габариты, соответственно, и малый вес;
• приемлемая цена;
• несложный монтаж;
• простота эксплуатации;
• постоянный доступ к прибору, возможность выполнять ремонт и обслуживание при необходимости;
• поверхностные насосы могут работать даже на минимальной глубине, когда водяной слой равен 80 см;
• довольно мощный напор, что обусловлено малой глубиной всасывания;
• высокий КПД (не у всех моделей поверхностных устройств).

Недостатков у рассматриваемых насосов тоже немало. В первую очередь отмечают узкую область применения. Характеристики прибора средние, что не позволяет установить его в колодец со значительной толщиной водного слоя. Чтобы защитить поверхностный прибор от внешних факторов (снег, дождь), необходимо располагать его под навесом. Если есть возможность, технику устанавливают в помещении хозяйственного назначения.

Для сравнения, в погружных устройствах предусмотрена водяная система охлаждения. Прибор постоянно находится в воде, что обеспечивает постепенную отдачу тепла механизмом. В результате перегреваются погружные насосы реже. Поверхностные устройства не будут долго работать с загрязненной водой. Кроме того, чтобы прибор нормально функционировал, всасывающая магистраль должна быть вся заполнена водой. К минусам относят и шумовой эффект. Поверхностные насосы работают очень громко, поэтому лучше их располагать в закрытом помещении.
