Поворотная лестница: виды и особенности выбора конструкций

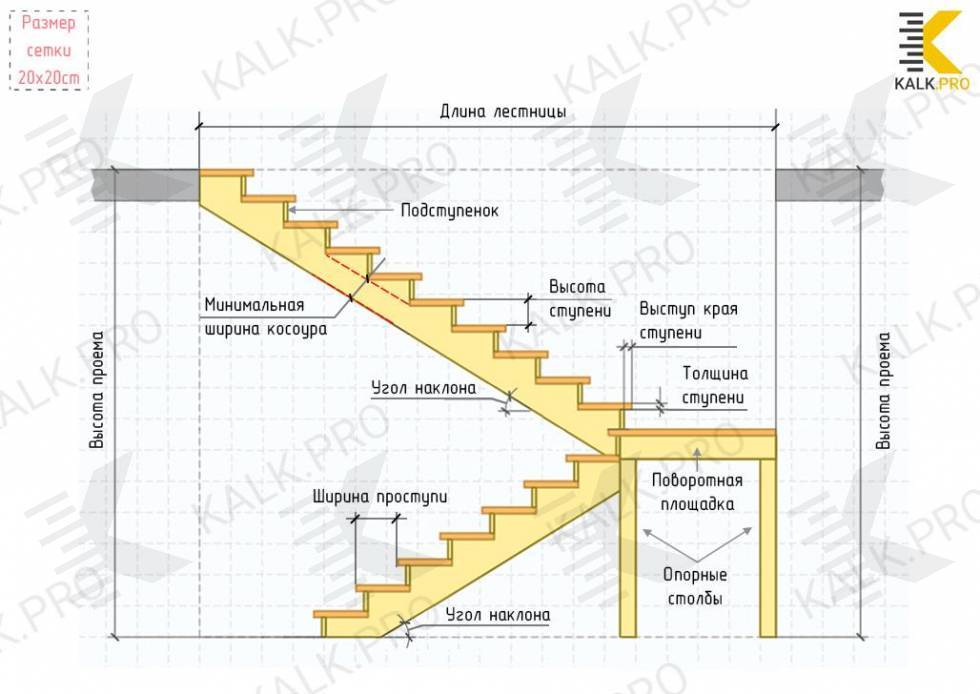

Конструкция поворотной лестницы на второй этаж дома

Большой популярностью пользуются поворотные лестницы, сочетающие в себе прямые (маршевые) и часть винтовой лестницы. Они занимают не много места, безопасны, удобны и красиво смотрятся в интерьере.

Поворотные лестницы могут быть самыми разными, выбирать которые вы можете на свое усмотрение

Конструктивное решение поворотных лестниц может отличаться:

• Углом поворота;
• Расположением поворота по высоте;
• Исполнением поворота (промежуточная площадка или забежные ступени);
• Формой лестницы (прямая или изогнутая).

Каждая из конструкций имеет свои преимущества и недостатки.

Также нужно определиться с материалом, из которого будет изготавливаться лестница, и способом крепления ступеней.

Виды лестниц на второй этаж. Фото дизайна разных моделей

Прежде чем обустроить свой дом лестничной конструкцией, необходимо совершенно точно определить какого типа будет лестница и из какого материала. Выбор типа лестничной системы зависит от расположения ее в помещении, планировки дома и индивидуальных предпочтений собственника. Материалами для их изготовления, учитывая стремительный рост технологий, могут выступать самые разные образцы: оргстекло и керамика, натуральный камень и мрамор, металл и дерево.

Маршевые лестницы — самый популярный способ обустройства лестниц

Основные типы лестниц классифицируют по виду несущего элемента:

• маршевые лестницы — на косоурах или тетивах;
• винтовые лестницы — с опорой в виде несущей стойки;
• лестницы на больцах — бескосоурные системы. Ступени такой лестницы крепятся к стене, а между собой соединяются с помощью больцев;
• комбинированные — когда одна система включает в себя несколько видов конструкций.

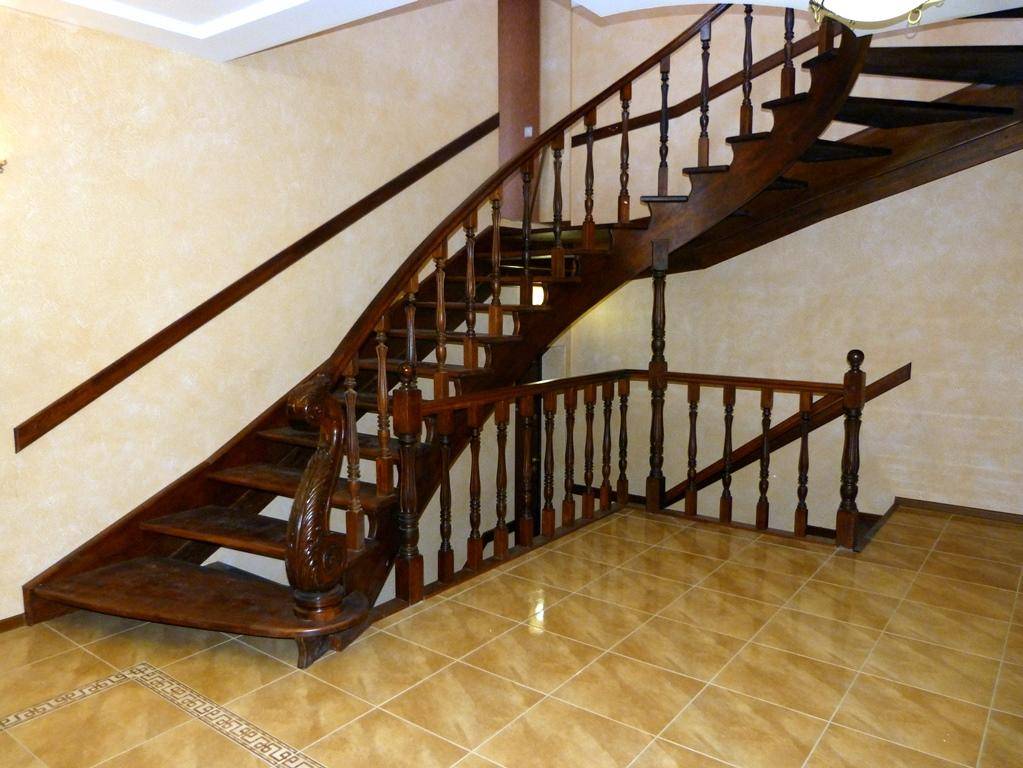

Г-образная маршевая поворотная лестница с площадкой

Основным отличием косоурной конструкции является то, что ступени фиксируются поверх несущего элемента. В то время, как в тетивных системах предусмотрены углубления, куда и вставляются ступени. Маршевые системы, в свою очередь, могут состоять из нескольких маршей, соединенных между собой площадкой или забежными ступенями.

Выбор той или иной маршевой системы зависит от расположения лестницы в помещении и наличия необходимого пространства для ее установки. В случае, когда пространство ограничено, используют поворотные системы маршевых лестниц. Для соединения разных уровней в частных коттеджах чаще всего используют лестницы, изготовленные из дерева. Такие конструкции достаточно легкие, хорошо вписываются в различные интерьеры и могут быть изготовлены самостоятельно.

Маршевая лестница с поворотом на 180 градусов

Многочисленные фото лестниц из дерева на второй этаж своими руками подтверждают популярность применения этого материала для лестничных конструкций.

Лестницы на больцах не имеют в своей конструкции каркаса. Каждая ступень такой лестницы с помощью специальных креплений опирается с одной стороны на стену, а с другой — последовательно соединяется больцами. Конструкции лестниц на больцах имеют ажурный легкий внешний вид и обладают высокой прочностью. Устанавливать такие лестницы можно вдоль стены, которая и будет несущим элементом, или в любом другом месте комнаты — тогда в качестве несущей конструкции будет выступать металлический профиль.

О многообразии современных лестничный систем в интерьере свидетельствуют фото лестниц в доме на второй этаж своими руками.

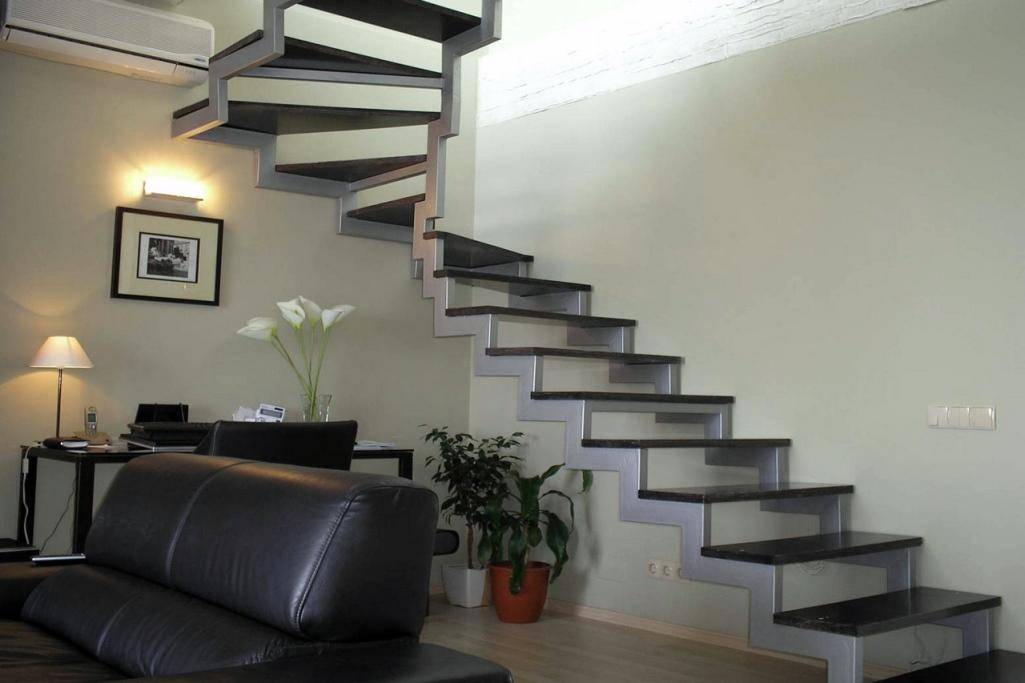

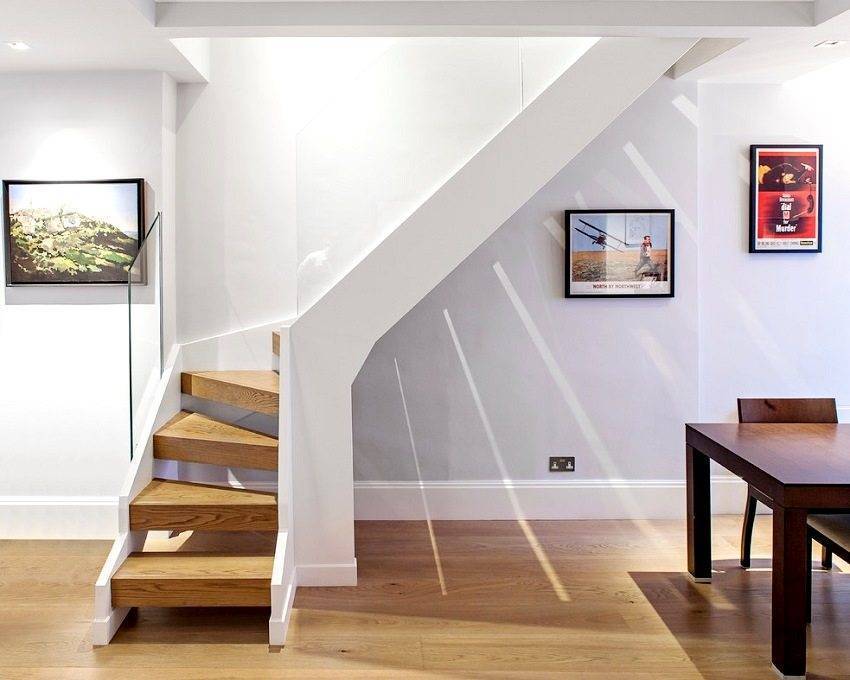

Лестница с поворотом на 90 градусов с забежными ступенями

Двухмаршевые модели

В пределах одного марша выполнить поворот можно только посредством включения в конструкцию забежных ступеней. Тем не менее, есть еще один способ обустроить поворотный подъем на второй этаж, он предполагает использование двухмаршевых и трехмаршевых моделей. В этом случае в конструкцию дополнительно включается промежуточная площадка, которая позволяет:

• использовать только рядовые ступени;
• комбинировать рядовые и забежные ступеньки;
• обустраивать более высокие подъемы;
• выполнять повороты под любым углом.

Несмотря на последнюю особенность, в большинстве случаев используются стандартные параметры с движением под 90 и 180 градусов. Г-образная лестница, выполняемая с поворотом на 90 градусов, строится таким образом, чтобы два марша соединялись между собой промежуточной площадкой в перпендикулярном направлении. Чаще всего достаточно лишь обычных ступенек и просторной площадки, ширина которой должна соответствовать размерам самого пролета.

Двухмаршевая лестница является более комфортной для передвижения

Поворотные П-образные лестницы с промежуточной площадкой на 180 градусов позволяют резко изменить направление движения. При этом размеры переходного элемента удваиваются, так как должен обеспечиваться свободный выход на него с двух параллельно размещенных маршей, минимально допустимое расстояние между которыми составляет 20 см. Можно выполнить более плавный переход подъема на этаж, скомбинировав промежуточную площадку с забежными ступенями.

Лестницы с поворотом на 90 градусов: варианты конструкции

Наиболее распространенное конструктивное решение – лестница с поворотом на 90ᵒ. Поворот выполняется с помощью забежных ступеней, или соединяют 2 марша и промежуточную площадку.

Лестницы с поворотом на 90 градусов являются достаточно экономичными

Особенности Г-образной лестницы:

1. Компактность, располагать её лучше возле стены в углу комнаты.
2. При движении, плавный поворот практически незаметен, поэтому такая конструкция наиболее безопасна. Поворот обычно выводится к низу.
3. Более простой вариант исполнения.
4. Экономичность.

Особенность лестницы с поворотом на 180ᵒ в том, что направление движения по ней меняется в противоположную сторону.

П-образная лестница может комбинироваться из 2 или 3 маршей, с промежуточной площадкой и забежными ступенями. Изготавливая лестницу самостоятельно, нужно рассчитать все размеры, сделать чертеж.

Материал для изготовления поворотных лестниц 90

Главное требования к несущим конструкциям и ступеням- это устойчивость и прочность. Важна безопасность готовых изделий, требуется, чтобы они выдерживали расчетные нагрузки. Самые распространённые:

• Металл — это долговечный и прочный материал, используемый для изготовления основы.
• Дерево — экологически безопасное природное сырьё, с которым легко работать. Чаще используют твердые сорта: дуб, ясень или бук.

Стекло — из этого сырья делают оригинальные и воздушные детали. Они характеризуются сложной установкой, а в процессе эксплуатации появляются царапины, сколы, которые нелегко устранить.

Камень — используется как искусственный, так и натуральный. Применяется в коттеджах и таунхаусах, требуют крепкий каркас.

Железобетон — применяется при строительстве лестниц в коттеджах или в промышленных помещения, в других случаях, это нецелесообразно.

Более предпочтительными, считаются комбинированные лестницы на металле с дубовыми или ясеневыми ступенями.

Превосходство стального каркаса

Лестницы на второй этаж с поворотом характеризуются относительно компактными габаритами, благодаря чему их располагают на ограниченной площади. К особенностям таких изделий можно отнести:

• Удобный монтаж. На начальном этапе строительства и проведения ремонтных работ, на сварной каркас монтируют временные ступени из старых досок, а окончательную обшивку выполняют уже на финишной стадии отделки.
• Высокая прочность. Каркас обладает достаточной жёсткостью, в отличие от дерева, исключается возможность скрипа при эксплуатации.
• Доступная цена. Стоимость соизмерима с деревянными.

Облицовка выполняется древесиной, керамогранитом, камнем. КОнечным этапом производства является тонировка ступеней морилками, пропитка маслом или покрытие лаками, железо зачищается, грунтуется и красится по RAL. Швы тщательно зачищены.

Конструктивные особенности лестниц

В зависимости от способа крепления ступеней маршевые лестницы могут быть на тетивах, косоурах или больцах.

Лестницы на тетивах имеют две боковые балки, к которым крепятся ступени. Такие белки (тетивы) могут быть изготовлены из металла или дерева. Они могут крепиться к стене или специальным опорам, обеспечивающим высокую прочность всей конструкции.

Ступени лестниц на косоурах крепятся к балкам, которые располагаются снизу и повторяют геометрию всей конструкции. Такие балки (косоуры) могут быть прямыми или изогнутыми. Прямые косоуры, как правило, имеют зубчатую форму, при этом ступени накладываются на зубцы.

Лестницы с больцевым соединением ступеней отличаются высокой прочностью, поэтому такая конструкция не требует дополнительных опор и может держаться на двух точках. Ступени крепятся друг к другу при помощи металлических стержней — больцев, что полностью исключает скрип, вызванный трением двух деревянных поверхностей.

Способы, как сделать лестницу на тетивах своими руками

Существует несколько способов установки лестницы на тетивах. Наибольшей популярностью пользуются свободные и настенные лестничные тетивы. Настенную тетиву для лестницы можно видеть лишь с одной стороны лестницы, а свободная тетива, иначе называемая световой, проглядывается со всех сторон.

Именно эти свойства нужно учитывать, перед тем как сделать лестницу на тетиве своими руками и остановить свой выбор на какой-либо конкретной породе древесины, а также при обработке поверхности деревянных заготовок.

Сборка лестницы на тетивах отличается от монтажа конструкции на косоурах способом крепления. Ступени таких лестниц вставляются в пазы несущих балок, которые называются тетивами. Иногда в конструкции применяется только одна тетива. В таком случае монтаж второй стороны ступеней производится в стену.

Лестницы на тетивах могут быть открытыми и закрытыми. Лестницы открытого типа выглядят более легкими, а при создании закрытых конструкций используются подступенки, благодаря которым зрительно лестница кажется массивной.

Наиболее удобными и простыми для создания являются лестницы на тетивах с прямым маршем, в них крепление ступеней производится между двумя прямыми балками — тетивами. Такие лестницы могут быть одномаршевыми и двухмаршевыми — в зависимости от размера и дизайна помещения. Кроме того, конструкции на тетивах могут быть спроектированы с промежуточной площадкой или забежными ступенями. Форма лестничных площадок (прямоугольная, квадратная или закругленная) напрямую зависит от выбранной конструкции сооружения.

Одной из самых простых конструкций лестниц из дерева на тетивах, так же как и лестниц на косоурах, которая подойдет для начинающих мастеров, считается приставная (одномаршевая прямая). Угол наклона лестничного марша будет зависеть от количества свободной площади под конструкцию и от высоты этажа.

Если пространства недостаточно, то рекомендуется возвести двухмаршевую прямую лестницу с забежными ступенями или промежуточной площадкой. Благодаря этому можно сэкономить полезную площадь пола. К тому же такая лестница очень удобна в использовании.

Лестницы на тетивах своими руками можно изготавливать с подступенками, хотя в таком типе сооружений последние редко применяются. Из-за отсутствия этих элементов лестницы выглядят более легкими и не такими массивными.

Что касается декора, то в лестницах на второй этаж, монтируемых на тетивах, несущие балки так же, как и косоуры, вполне могут выступать в качестве элементов декора.

По желанию их можно оформить, например, с использованием художественной резьбы по дереву. Хорошим украшением является ковка по металлу, которая крепится к тетиве, изготовленной из дерева.

Ограждения играют не последнюю роль в дизайнерской концепции лестничного марша. Они могут быть выполнены из дерева или дерева с элементами ковки, нержавеющей стали. Ограждения, как правило, легкие, поэтому лестница выглядит еще более «прозрачной».

Еще одной отличительной чертой конструкции лестниц на тетивах является возможность размещения балясин в любом порядке и с любой периодичностью, что проблематично сделать в лестницах на косоурах, у которых порядок более ограничен.

Деревянные лестницы на тетивах, изготовленные своими руками, отличаются надежностью и удобством в эксплуатации. Они безопасны и долговечны, так как, несмотря на видимую легкость они способны выдерживать значительные нагрузки.

Основные принципы возведения лестничной конструкции на тетивах не отличаются от построения лестницы на косоурах. Проемы, опирания тетив на нижнюю и верхнюю балки строятся по тем же принципам, что и при монтаже лестниц на косоурах.

Главное отличие заключается в способе опирания ступеней. В лестницах на косоурах ступени опираются на доски сверху, а в лестницах на тетивах ступени располагаются между досками (тетивами). Когда происходит воздействие вертикальной нагрузки на ступень, проступь прогибается вниз, а затем выпрямляется. При этом на ее концах образуется распор. Чтобы тетивы не разошлись в стороны, их рекомендуется соединять металлическим прутком диаметром 8-12 мм с резьбой на концах и гайками. Также можно применять тяжи других конструкций.

Одной из распространенных конструкций является лестница с врезными ступенями. При ее возведении в тетиве выполняют вырезы — пазы глубиной 15-20 мм, в которые будут вставляться проступи и подступенки. Для плотного прилегания проступи пазы тетивы должны быть с ровными плоскостями и одинаковой глубины.

Посмотрите видео «Лестница на тетивах», где показаны различные способы установки таких конструкций:

https://youtube.com/watch?v=2YSwsjJWhiQ

Виды поворотных лестниц на 90 градусов

Поворотная лестница 90 градусов с площадкой: эта конструкция имеет прямые ступени, соединенные перпендикулярной площадкой на перекрестке лестницы. Такая лестница на 90 градусов позволяет удобно и безопасно подниматься на следующий этаж.

Поворотная лестница 90 градусов без площадки: в данном варианте ступени поворачиваются на полный угол 90 градусов без использования площадки

Такая лестница занимает меньше места, но требует осторожного и аккуратного использования.

Поворотная лестница 90 градусов с нишей: в этом варианте на повороте лестницы имеется ниша. Ниша может использоваться под хранение различных предметов, что делает конструкцию функциональной и практичной.

Поворотная лестница 90 градусов с ограждением: для повышения безопасности поднимающихся по лестнице людей, можно установить специальное ограждение

Оно поможет предотвратить падение и обеспечит надежную опору.

Выбор конкретного вида поворотной лестницы на 90 градусов зависит от архитектурных особенностей помещения, требований к безопасности, а также личных предпочтений заказчика. Компания «Название» предлагает широкий выбор поворотных лестниц на 90 градусов разных видов и характеристик, что позволяет подобрать оптимальное решение для каждого конкретного случая.

Расчеты параметров лестницы

Основными параметрами любой лестницы экспертами принято считать:

1. Высоту.
2. Длину.
3. Ширину.
4. Угол наклона.
5. Число ступеней.
6. Высоту проступи.
7. Ширину ступени.
8. Длину ступени.

В данном видео вы узнаете, как сделать расчёт данной лестницы:

На каждом из этих параметров остановимся подробнее, рассмотрев основные особенности их расчета.

Высота

Высотой принято считать расстояние от поверхности пола одного этажа до поверхности пола другого

Важно: не до потолка! Если по проекту конструкция должна упираться в потолок своим верхним концом, то необходимо сделать над ней небольшой просвет

Расчет высоты лестницы на второй этаж производится следующим образом – к росту самого высокорослого члена семьи, который непосредственно будет ею пользоваться, прибавляется около 100 мм. Опытными специалистами рекомендуется закладывать около 2 м в качестве рабочей высоты.

Длина лестницы (длина марша)

В традиционных лестницах длину конструкции принято делать равной ее маршу. Возможен второй вариант, когда просто складывают длину всех маршей с лестничной площадкой.

Расчет длины лестницы с забежными ступенями аналогичен винтовой конструкции. В каждом из этих случаев берется усредненное значение длины марша. Замер тогда рекомендуется делать на расстоянии 50 см относительно края пролета или перил.

Ширина лестницы

Шириной принято считать промежуток от поручня до стены дома. Если конструкция имеет перила с двух сторон, то измеряется расстояние между ними. Для всех маршевых лестниц существуют следующие стандарты:

1. Высокий уровень комфортабельности – 1,5 м.
2. Среднее значение зоны комфорта – 1-1,2 м.
3. Если маршевая лестница расположена вдоль стены – 0,8-1 м.
4. Если конструкция является не основной, а вспомогательной – менее 0,8 м.

Расчет ширины лестницы с забежными ступенями:

1. Минимальная ширина, допустимая при расчетах – 1,1 м.

Расчет ширины для винтовой конструкции:

1. Среднее значение зоны комфорта – 1,4 м.
2. Минимальное значение ширины – 1,1 м.

Угол наклона лестницы

Правильный расчет сделает пользование будущей лестничной конструкцией максимально комфортным. Для экономии пространства рекомендуется закладывать более крутой угол. Наиболее комфортной конструкция будет в том случае, если оставить ее пологой. Для жилых помещений максимальный угол наклона не должен превышать 45°, в противном случае, в целях безопасности, спуск по ней разрешен только спиной вперед.

Лучше всего комбинировать различные варианты, если позволяет пространство. Для определения градуса угла, под которым необходимо размещать поручень, следует прочертить параллельную линию с ее основанием.

Не забываем про уклон данной лестницы

Число ступеней лестницы

Расчет для любого варианта конструкции определяется следующими параметрами:

1. Высота лестницы.
2. Высота проступи.

Жесткой регламентации на этот счет не существует. Однако специалисты рекомендуют для двухмаршевых конструкций делать количество ступеней равным для каждого марша. Но стоит заметить, что практика показывает – придерживаться этого совета удается не всегда.

Высота проступи или расстояние между ступенями лестницы

Значение этого параметра должно равняться 150 мм. Соблюдение этого значения позволит максимально комфортно передвигаться по данной конструкции всем без исключения. Допустимое значение отклонения от заданного значения не должно превышать 9,5 мм.

Шаг лестницы (непосредственная ширина ступени)

Важно понимать: на каждую ступень человек будет опираться ногой полностью, а значит, идеальной шириной будет являться показатель в 230 мм. Нижняя планка этого значения установлена на отметке, равной 100 мм

Но имейте в виду, что постоянное передвижение по таким ступеням крайне травмоопасно

Но имейте в виду, что постоянное передвижение по таким ступеням крайне травмоопасно.

При расчете шага стоит помнить о расстоянии между соседними балясинами. Оно должно быть в среднем 120-150 мм. При несоблюдении этих параметров такое ограждение рискует стать опасным для всех, кто будет пользоваться лестницей. Установка же балясин зависит исключительно от дизайн-проекта.

Длина ступени

Какой будет длина ступени, зависит исключительно от выбранной конструкции. Если главным конструктивным элементом являются тетивы в количестве двух штук, значит, длина должна соответствовать расстоянию между ними. При использовании косоура значение определяется самостоятельно, с учетом пожеланий заказчика.

Это интересно: какая высота ступени самая безопасная?

Ограждения и балясины

Немалую роль в интерьере играют декоративные элементы лестницы – перила и балясины. Их покупают готовыми. Но если у мастера золотые руки, ничего не мешает их изготовить самостоятельно.

Крепить балясины к ступеням саморезами нельзя – не надежно. Лучше использовать шканты – небольшие деревянные стержни по типу нагелей. Для них специально высверливаются отверстия в краях ступеней, которое должно быть меньше стержня на пару миллиметров. Перед вставкой шканта, отверстие заливается клеем или эпоксидной смолой.

В самих балясинах также просверливаются отверстия, увлажняются фиксирующим составом и элементы надеваются на деревянные стержни

Конструкцию осторожно подбивают киянкой для лучшей адгезии

На верхнюю балясину и опорный столб натягивается шнур или леска. Ее предварительно чернят, чтобы сделать точные отметки на всех декоративных элементах. Все лишние верхние части отрезают, соблюдая параллель с косоуром – так, ограждение ляжет ровно. Поручень либо надевается на балясины и прикручивается саморезами снизу, либо фиксируется сверху, но тогда места крепежа придется шпаклевать.

Готовую лестницу следует пройти сверху донизу шлифовальной машинкой или наждачной бумагой и очистить от мелкой стружечной пыли. После решают, какое оформление декоративными составами требуется – обычно, деревянные поверхности вскрывают лаком, морят или красят, если качество материала не лучшее.
