Какие бывают углы?

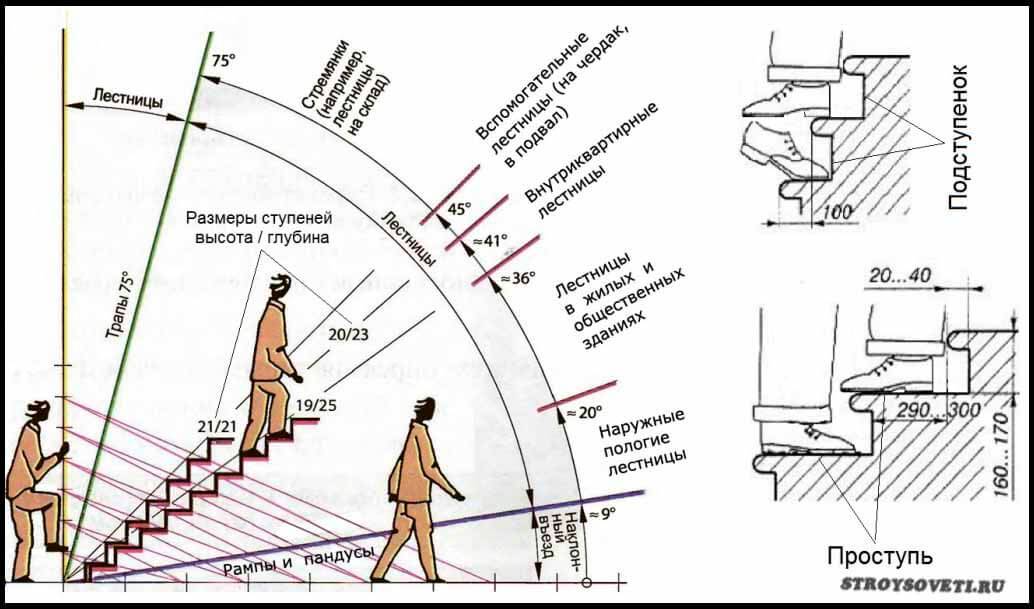

Сначала предлагаем посмотреть, как различаются все типы.
- До 30° пологие и пандусы;
- 30-45° являются бытовыми;
- 45-75° приставные.
- Более 75° хозяйственных нужд, для эвакуации, пожарные, которые фиксируются на стенах сооружений.
Именно от наклона и высоты межэтажного перекрытия будет зависеть число ступенек маршевого пролета. Оптимальным значением числа является 3-17. Здесь есть одна особенность. Число рекомендуется делать нечетное количество. Это нужно для того, чтобы заканчивать подъем с той же ноги, с которой он начат. Для основной массы людей эта особенность является наиболее удобной.
Расчет параметров
При выполнении расчетов необходимо четко понимать, из каких элементов будет состоять объект, и знать их количество.
Разделим работу на несколько шагов:
- Длина. Длина рассчитывается относительно высоты потолка в помещении и угла наклона лестницы. Оптимальным углом наклона лестницы считается угол в 40 градусов.
- Высота, ширина и количество ступенек. Наиболее комфортной считается ширина 500-600 мм, и высота до 200 мм. Чтобы найти количество следует общую длину лестницы разделить на ширину ступеней.
- Соотношение масштаба лестницы с масштабом помещения. Начертив полученные выше параметры на полу и стене можно наглядно прикинуть, подходит такой вариант или нет.
Подготовительные работы
На этом этапе стоит определиться с размещением лестницы, материалами и формой.
Для расчёта ступеней понадобятся параметры помещения, в котором будет располагаться лестница, а именно – его высота и проекция лестницы на пол нижнего этажа, параметры проёма.
Схема Г-образной лестницы
Определяемся с шириной лестницы. Её лучше всего делать не менее 90 сантиметров. Для расчёта количества ступеней необходимо определиться с параметром их высоты. Наиболее комфортной величиной станет ступень с подступенком, равным 20-25 сантиметрам, при ширине проступи 30-40 сантиметров. Можно выбрать параметры ступеней, пользуясь приведёнными цифрами, или попробовать воспользоваться специальными формулами:
- формула удобства: e — j = 12 см;
- формула безопасности: e + j = 46 см.
- формула шага: 2 j + e = 62 (60-64) см;
Где e – размер проступи, а j – размер подступенка.
Чертёж Г-образной лестницы
При проектировании лестницы, имеющей забежные ступени, необходимо учитывать, что проступь в самой узкой части должна быть не менее 10 сантиметров, а размер в середине – одинаковым у всех ступеней на этой площадки и не менее 20 сантиметров.
Если края проступи выступают за несущую конструкцию лестницы, то эта величина должна быть не более четырёх сантиметров.
Вертикальная лестница: особенности
Вертикальная лестница – это простая конструкция, которая состоит из двух тетив и ступеней посередине и отличается своей компактностью и простым способом установки (после того как лестницу прислонили к люку, балкону, потолочному проходу или гладкой стене, ее остается только закрепить при помощи металлических уголков или кронштейнов).
Вертикальная лестница отличается компактностью и простым способом монтажа
От вида вертикальной лестницы зависит область ее применения. Так, прямые вертикальные лестницы можно использовать в качестве установок, ведущих на чердак или в подвал, погреб. Кроме того, такая установка может выполнять роль пожарной. Винтовые конструкции на второй этаж часто размещают в гостиных частных домов или двухъярусных квартир. Наиболее прочной, долговечной и пожаробезопасной конструкцией считается металлическая вертикальная лестница.
Параметры лестничных пролетов
Лестничные пролеты состоят из ступеней. Длина пролета зависит от количества ступеней, а ширина — от длины ступеней.
Лестничный марш включает в себя:
| Верхняя фризовая ступень. Ее поверхность находится на одном уровне с уровнем верхнего перекрытия или площадки. | |
| Основные ступени. | |
| Нижняя фризовая ступень. Ее поверхность находиться на один подступенок выше нижнего перекрытия или основания. |
Длина лестничного пролета — это расстояние между крайними точками выступов нижней и верхней фризовой ступени. Для дугообразных или криволинейных лестниц данный параметр определяется по средней линии ходовой полосы.
Ширина лестничных маршей – это полезная длина ступеней без учета ограждений, вмонтированных осветительных приборов и иных конструктивных решений. Выделяют следующие рекомендуемые параметры полезной ширины пролетов:
- В жилом многоквартирном (более 10) доме: без лифта – 1,4 м; с лифтом – 1,2 м; эвакуационная лестница – 0,9 м.
- В жилом доме: до 10-ти квартир – 1,2 м; до 6-ти квартир – 1,1 м; до 2-х квартир – 1,0 м; с 1 квартирой – 0,9 м.
- Внутриквартирная лестница: прямая – 0,8 м; винтовая – 0,8 – 1,0 м.
- Внутриквартирная лестница, ведущая в нежилое помещение – 0,7 м.
- Подвальная лестница: в многоквартирном доме – 1,0 м; в одноквартирном доме – 0,8 м.
- Чердачная лестница – 0,7 м.
- Лестница дачного дома: наружная – 0,8 м; внутренняя – 0,8 м; чердачная – 0,6 м.
- Эвакуационная лестница – не менее 0,8 м.
При проектировании лестничных маршей нужно придерживаться следующих ограничений:
- Недопустимо наличие дверей на лестничных маршах.
- В габариты маршей не должны внедряться различные технические средства (счетчики газа или света).
- Для эвакуации в чрезвычайных случаях необходимо использовать только прямолинейные лестничные марши.
Расчет лестницы
Обычно работу по созданию конструкции ступеней выполняют авторы проекта. В некоторых случаях при внесении в первоначальную схему дома каких-либо изменений может потребоваться изготовление дополнительной лестницы. Примеры расчета и изготовления лестниц легко можно обнаружить в YouTube. С одним из вариантов можно ознакомиться по этой ссылке.
Пример проекта междуэтажной лестницы (разрез)
При устройстве конструкции лестницы, соединяющей этажи, с комфортным значением высоты от 2.5 м, для того, чтобы уложиться в требуемые параметры устанавливается промежуточная междуэтажная площадка. Ее высота в зависимости от проекта может располагаться на таком уровне, чтобы количество ступеней в двух смежных лестничных маршах было одинаковым или различающимся на несколько ступеней
Важное условие — высота и ширина ступеней по всей длине одного лестничного марша должны оставаться одинаковыми. Смежные лестничные марши опирают на промежуточную площадку во встречном направлении под углом 180 градусов
Допускается вариант, когда угол между маршами может составлять 90 угловых градусов.
Рассмотрим пример того, как рассчитать угол наклона лестницы между двумя этажами при высоте этажа, имеющей значение 2. 8 м.
- Вычерчиваем вертикальный разрез лестницы и ступеней.
- На высоте 2.8/2 = 1,4 м располагаем промежуточную площадку.
- Принимаем оптимальный угол наклона лестницы на второй этаж — 35 градусов.
Используя теорему синусов (синусы углов в прямоугольном треугольнике пропорциональны размерам находящихся против них сторон, а их отношения равны между собой), зная длину вертикального катета (высота) — 1.4 м и угол между ним и гипотенузой — 35 градусов, делаем расчет длины горизонтального катета, то есть расстояние от горизонтальной проекции промежуточной площадки до места, где должна начинаться лестница, а также гипотенузу (длину косоура) по формуле:
X/sin35 = у/sin90 = 1.4/sin55 = 1.709,
X = 0.574 x 1.709 = 0.981 (м),
Y = 1 x 1.709 = 1.709 (м).
То есть, длина косоура будет 1.709 м, а его горизонтальная проекция — 0.981 м.
Для удобства примем высоту ступеньки 14 см, тогда разделив на это значение величину вертикального катета получим:
1.4 / 0.14 = 10 (ступенек).
Ширину проступей примем 28 см, учитывая то, что проступи могут устанавливаться с консольным нависанием над подступенками. А в некоторых моделях лестниц с декоративными целями ступени могут быть сформированы только лишь одними горизонтальными элементами без подступенков.
Деревянная лестница с двумя встречными маршами без подступенков
Теперь можно вычислить требуемую площадь места установки — границы лестничной клетки. Так как она будет иметь два встречных лестничных марша по 90 см, установленных на расстоянии 10 см друг от друга и ширину промежуточной площадки – 1 м, ее общая ширина будет:
1.0 + 0.9 + 0.9 + 0.1 = 2.9 (м).
А общие габариты лестницы 2.9 х 1.9 м. Правильный угол наклона лестницы, попадающий в диапазон рекомендуемых значений, будет служить гарантией того, что такой конструкцией удобно будет пользоваться и детям, и пожилым людям.

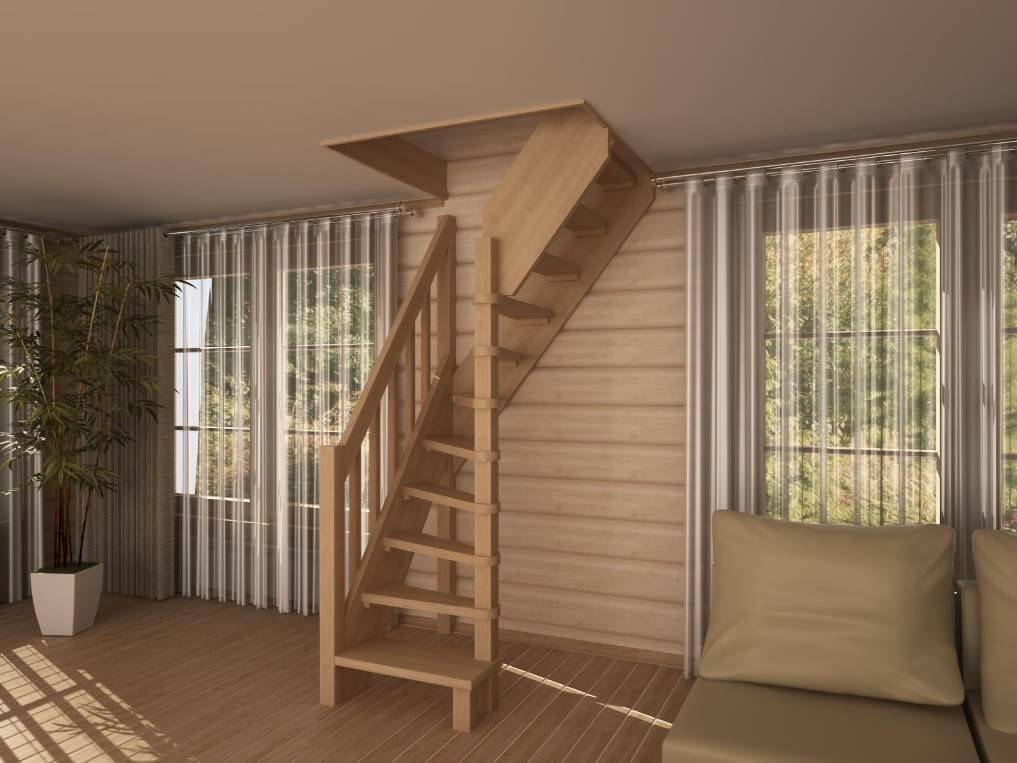

Лестницы для узких проемов
Порой жилищные условия, расположение комнат и потолочного проема не позволяют установить в многоэтажных апартаментах прямую лестницу с широким маршем. В этих случаях на помощь приходят компактные конструкции.
Наиболее популярными лестницами для малогабаритных помещений являются:
- Вертикальные конструкции. Например, приставные, модульные, выдвижные и раскладные.
- Прямолинейные лестницы самбо (со ступенями «гусиный шаг»). такие установки экономят квадратные метры благодаря ступеням с переменной шириной, расположенными в два ряда в шахматном порядке.
- Лестницы на больцах. Из-за отсутствия косоуров и тетив, а также возможности менять форму и размер ступней, такие конструкции способны значительно сэкономить пространство.
- Криволинейные. Сюда можно отнести компактные винтовые лестницы.
Лестницы для узких проемов чаще всего изготавливаются из металла или дерева
Недостатком таких конструкций является то, что многими из них, например, лестницей «гусиный шаг», будет неудобно и небезопасно пользоваться маленьким детям и пожилым людям.
Выбор компактной лестницы зависит не только от габаритов коридора или холла, но и от параметров потолочного проема
Особенно это важно, если лестница устанавливается в полностью построенное здание с внутренней отделкой. Так, для узких прямоугольных проемов подойдут модульные системы, приставные вертикальные лестницы, Г-образные конструкции
Для круглых или квадратных идеально подойдут винтовая установка или лестница «гусиный шаг».
Что касается материалов для изготовления компактных лестниц, то оптимальными вариантами будут металл и дерево.
Основные элементы
1. Межлестничное «отверстие», это незанятое пространство, которое остается между внутренними краями площадки и пролетом. Иногда оно выглядит в форме круга или четырехугольника, намного реже в виде треугольника или эллипса.
Раньше межлестничные проемы парадных лестниц применяли для декорирования, в наши дни, когда свободное пространство используется гораздо экономичнее, то размер такого проема понижают до минимума, а иногда и просто обходятся без него. Подъезд или лестница с межлестничным проемом намного удобнее для освещения и обзора. Из-за включения такого проема, весь вид конструкции становиться более «красивее», и на ней становится проще разместить осветительные приборы.
В средневысотных домах подходящая ширина для межлестничного проема должна равняться примерно 10 — 30 сантиметрам, а в высоких зданиях целесообразнее будет установить лестницу во всю ширину, оставив свободное место только для ограждения. Такое свободное пространство может быть использовано в самых различных целях, к примеру для установки центрального отопления, размещения лифта или иных технических систем коммуникаций.
Если вы решили включить лифт в такой проем, нужно соблюдать все специальные технические нормы и требования техники безопасности.
2. Ступеньки являются основным элементом лестничной конструкции. Первой в лестничном пролете является нижняя фризовая ступень; между ней и верхним «уступом» располагаются основные ступеньки. Верхняя фризовая ступень считается точкой лестничного пролета и соединена с площадкой.
По форме своей проекции ступени классифицируют на: клинообразные, прямые, дугообразные и скошенные. По устройству они могут быть: сквозными, со сплошными поверхностями, прорезанными и со сквозным сечением.
3. Центральной опорной лестничной стойкой называется фигура, которая образуется наложением лучевых ступеней, выходящие за пределы держащей оси. Форма такой стойки может быть многоугольной или круглой. Она несет на себе вес всей лестницы и полезную нагрузку самих ступеней, а иногда является еще и как опора для верхнего перекрытия.
4. Ходовая линия прямого пролета, это полоса, которая, разделяет ступеньки пополам и идет вдоль движения. У марша криволинейной или дугообразной формы, где боковые границы ступенек не параллельны друг другу, ходовую линию нужно «проектировать» таким образом, чтобы она проходила по той части, которая намного шире половины проступи.
При этом ходовая полоска не должна быть ближе к краю свободной стороны примерно на 30 сантиметров. У винтовых или круговых лестницах ходовая линия определяется полосой, которая делит пополам участок, проведенный на расстоянии равному приблизительно 1/3 с внешней стороны ступенек и срединной линией лестничного марша.
По своей ширине ходовая «прямая» в любом случае не должна находится к краю ближе чем на 30 сантиметров. Лестница с разворотом на 90 градусов, ставится вдоль соседних стен.
5. «Сооружение» встроенное между лестничными пролетами и площадками и полностью или частично разделяющая конструкцию называется межлестничной стеной. Такая стена бывает прорезанной или сплошной и может при этом служить своеобразной опорой.
Такая межлестничная стена может оказаться и обычным пространственным приспособлением никак не связанным с лестничными нагрузками, но в любом случае она будет обеспечивать безопасность движения.
6. Горизонтальная плоскость, находящаяся промежду двумя пролетами, называется лестничной площадкой. Такие площадки делятся на промежуточные, нижние и этажные. По своему расположению лестничные площадки могут быть многоугольными, четырехугольными или индивидуальной формы.
Посмотрите видео: Монтаж типовой лестницы Столярыч
Что такое подступенок
Подступенок – вторая часть ступени, она располагается вертикально под ней. Эти элементы имеют не только конструктивное, но и декоративное значение. Часто, чтобы выделить их на общем фоне, их красят в цвет на несколько тонов ярче, чем другие детали. Их высота не должна превышать 18 см, иначе при ходьбе нужно будет слишком высоко поднимать ногу. Детали меньшего размера тоже не придадут конструкции удобства, на ней легко споткнуться. Проступь и подступенок — важные части лестницы, от которых зависит не только ее внешний вид, но и безопасность при эксплуатации. Самое комфортное соотношение подступенок-проступь составляет 15-30 см.
Использование лестниц
Если говорить о случаях, когда используются одномаршевые лестницы, то самым распространенным вариантом применения будет ситуация, при которой нужно соединить между собой две плоскости (уровня), а между ними отмечается незначительное расстояние. В том случае, когда общая численность ступеней превышает 10, лестничный марш разделяют специальной площадкой, которую называют промежуточной. Чаще всего эти плоскости являются поворотными, однако, так бывает не всегда. В некоторых случаях не строят площадки, а возводят на лестнице в таких местах ступени, внутренний край которых значительно уже внешней поверхности.
Лестничный марш поворотного типа занимает немного места и остается при этом по-прежнему высоким. Сконструированные подобным образом, они размещаются между двумя параллельными стенами. В образовавшейся нише, под лестницей, обычно устраивают подвал. Это очень удобно как с точки зрения проектирования, так и с позиции комфортабельного проживания граждан.
Когда в основе лестницы находится три марша, она напоминает цифру «три» и имеет две площадки. Интересным вариантом элемента является распашная конструкция. Этот вариант предусматривает наличие трех лестничных маршей и одной площадки. При этом те, что располагаются сверху, разветвляются в разные стороны. Подобные лестницы характеризуются как торжественные, располагающиеся в парадной части здания.
Ширина марша, глубина лестничной площадки
В ширине марша различают конструктивную и установленную в большинстве случаев в строительных правилах полезную ширину между перилами. Последняя составляет для лестничных маршей около:
- для одного человека 0,75—1 м;
- для двух человек 1,1—1,3 м;
- для трех человек 1,08—1,9 м.
Ширина пролета между двумя, лежащими Друг против друга, лестничными маршами не должна сокращаться до минимума, чтобы между поручнями перил идущих вверх и вниз маршей оставалось некоторое пространство. Некоторые строительные правила ограничивают ширину пролета между маршами для уменьшения опасности падения.
Глубина лестничных площадок может не быть столь ограниченной, как ширина лестничного марша. Некоторые строительные нормы устанавливают минимальную глубину. Двери не должны открываться на лестничную площадку, чтобы не создавать опасности толчков для идущих по лестнице.
Разновидности маршей
В зависимости от места расположения и особенностей здания, в котором будет использоваться маршевая лестница, определяют материал ее изготовления. Категорически не рекомендуем использовать деревянные ступени на открытых участках постройки либо в местах с повышенной влажностью. Влияние природных факторов на дерево является прямой причиной повреждения материала. Со временем подобный лестничный марш с площадкой становится не безопасным для дальнейшей эксплуатации. В том случае если вы все-таки приняли решение устанавливать деревянную конструкцию, обязательно нанесите на нее защитное покрытие для предотвращения быстрого разрушения и потери красивого внешнего вида. Идеальным вариантом для помещений с повышенной влажностью и улиц станет возведение бетонных либо металлических конструкций.
Существует несколько видов лестничных маршей, каждый из которых отличается своим внешним видом и конструкционными особенностями:
Прямолинейные – стандартные и наиболее распространенные типы маршей, которые можно встретить в любом здании.
Косые – зачастую такие марши изготавливаются по индивидуальным чертежам, поскольку отличаются непрямолинейным направлением оси.
Винтовые – используются для экономии пространства помещений. Функциональность таких лестниц несколько ограничена.
Поворотные – в своем роде это прямолинейные лестничные марши с поворотной площадкой, которая может быть заменена забежными ступенями.
Лестничные марши с площадкой отличаются типом сборки. Согласно этой классификации они могут быть как монтируемыми непосредственно на месте, так и монолитными.
Post Views: 27
Что такое косоур лестницы
Косоуры – это несущие балки, верхнее ребро которых повторяет форму ступеней.
Проступи закрепляются именно на этих деталях. Такие лестничные конструкции выглядят более легкими и изящными. Их устанавливают даже в небольших помещениях, так как они не занимают много места. Отличительная особенность этих лестниц – балясины, держащие перила, монтируются непосредственно в ступени. Косоуры часто делают из нескольких частей и скрепляют между собой прочными креплениями. Это придает им дополнительную надежность и позволяет воплощать в жизнь различные дизайнерские решения.
Форма лестниц с тетивой или косоуром бывает различной. Широко популярны винтовые изделия, они позволяют экономить пространство и имеют оригинальный и необычный внешний вид. Также пользуются спросом прямые и криволинейные (поворотные) модели, которые более монументальны и тяготеют к классическому стилю. Какую выбрать – зависит от вашей фантазии и эстетического вкуса.
Расчёт Г-образной лестницы с забежными ступенями
Чтобы правильно рассчитать сужающиеся ступени, необходимо сделать чертёж плана. На нём размечаем линию, которая будет делить промежуточную площадку по диагонали. Назовем её АС. Причём точка А должна располагаться в центре радиуса округления. Существует два варианта расположения ступеней на площадке: чётное и нечётное их количество. Это повлияет на то, какие части ступеней находятся на центральной линии радиуса поворота. Так, прямая АС может делить ступень пополам или располагаться на смежной стороне двух ступеней. При разметке количества забежных ступеней стоит следить за тем, чтобы средняя её часть соответствовала комфортной ширине проступи, назовем её b. Чтобы понять, сколько забежных ступеней будет иметь наша лестница, край ступени 4 продлеваем таким образом, чтобы получить линию ЕВ, причём точку В ставим в месте пересечения этой линии с линией АС. Далее продлеваем линию АС на произвольное расстояние и ставим точку D. Получившийся отрезок делим на части, число которых соответствует требуемому количеству ступеней. Разделение должно происходить таким образом, чтобы оно отвечало требованиям: отрезок А2 равен двум частям, отрезок 23 – трём, а отрезок 34 – четырём. За одну часть принимают отрезок, имеющий произвольную длину, который будет равен одной условной единице.
Расчёт Г-образной лестницы с забежными ступенями
После этого необходимо соединить точку 4 с точкой В. От точек 2 и 3 проводим линию, пересекая АВ. Их необходимо провести параллельно линии 4В. Точки, полученные на участке АВ, соединяют на линии АС с точками 3 и 2. Получившиеся линии помогут определиться с количеством и формой ступеней.
Расчёт при условии, что линия АС делит ступень пополам, выполняют аналогичным образом.
Подготовка элементов
- Начинать стоит с косоуров. Вырезаем паз на верхней и нижней частях бруса. Данные пазы выпиливаются под углом 90 градусов и являются посадочным местом для балки сверху и опорного бруса снизу. Карандашом или маркером чертим пазы для ступеней, используем угольник и транспортир. Затем все выпиливаеми зачищаем края при помощи шлифмашинки.
- Нарезаем ступеньки. Берем доску толщиной 25 – 40 мм, шириной 500-600мм и пилой или электролобзиком отрезаем необходимую длину. Все шлифуем.
- Нарезаем подступени. Все делаем аналогично предыдущего пункта, только доска шириной 200 мм.
- Изготовить перила можно самостоятельно. Понадобится нетолстый брус, из которого нарезаем балясины и отрезаем по длине поручни. Все детали тщательно шлифуем.
Можно приобрести в магазине уже готовые перила, благо выбор на рынке огромен, и цена не очень высока.
