Устройство ракетной печи и 3 преимущества

Как сделать своими руками?

Перед тем, как сделать ракетную печь, необходимо определиться с местом её установки, с габаритами будущей конструкции, разработать схему. Технология самой кладки довольно простая, освоить ей может любой начинающий строитель.

Простейшую конструкцию печи ракеты можно соорудить из 20 кирпичей на дачном участке и пользоваться ею для подогрева привезённой из дома пищи.

Выбор места

Перед началом строительства, первым делом, выбирают место. Кирпичные печи ракетного типа рекомендуется размещать ближе к входной двери. В таком случае, золу после чистки не нужно будет нести через всю комнату, что положительно скажется на общей запылённости помещения.

Также желательно, чтобы в месте выхода трубы не было стропил, расположенных к дымоходу ближе 40 см. И ещё, печь не должна примыкать к внешней стене дома, чтобы дорогостоящее тепло не уходило на отопление улицы.

Приготовление раствора

Цементный раствор под воздействием высоких температур быстр растрескается, поэтому для кладки отопительных устройств из кирпича используют только раствор, состоящий из глины и песка.

Их пропорции определяются экспериментальным путём, в зависимости от качества глины. Чаще всего в соотношении 1:2 или 1:3, причём чем выше жирность у глины, тем меньше её добавляют в раствор.

Сначала глину нужно замочить, процедить, а затем вводить песок. Полученный раствор по консистенции должен походить на густую сметану. Проверить уровень её вязкости можно следующим способом:

• поместить в смесь деревянную палку или рукоятку мастерка;
• вынуть инструмент и хорошо стряхнуть;
• проверить толщину налипшего слоя: если менее 2 мм добавить глину, более 3 мм — песок.

К приготовлению раствора нужно подходить со всей ответственностью, так как заполнить все неровности кирпичей и обеспечить их прочное сцепление может только пластичная смесь нужной густоты.

Порядовка ракетной печи на 20 кирпичей

Пример кирпичной ракетной печки

Кладка ракетной печи с лежанкой

Кирпичная ракетная печь, даже оборудованная лежанкой, имеет небольшие размеры. Представленная на рисунках порядовка (ниже) позволяет собрать конструкцию без применения металлических изделий. Железными будут только дверки. Впоследствии корпус можно будет обмазать глиной, чтобы придать ей более округлые формы.

№ ряда	Количество кирпичей, шт.	Описание кладки	Рисунок
1	62	Формирование основания печи	(нажмите для увеличения)
2	44	Образование основания каналов для обогрева лежанки вдоль всей конструкции. Крепление закладных для монтажа чугунной дверцы
3	44	Повторение контура второго ряда
4	59	Полное перекрытие каналов. Начало формирования вертикального дымового канала и топки
5	60	Возведение лежанки	(нажмите для увеличения)
6	17	Продолжение кладки дымового канала
7	18
8	14
9; 10	14	Формирование дымового канала	(нажмите для увеличения)
11	13
12	11	Начало кладки дымоходной трубы. Отсюда начинается канал, через который воздух от варочной поверхности опустится вниз, чтобы переместиться к лежанке
13	10	Окончание формирования поверхности под варочную панель. Укладка асбестовой прокладки, которая накрывается листовой сталью.	(нажмите для увеличения)
14; 15	5	Закрытие дымоходного канала и формирование невысокой стеночки между лежанкой и варочной панелью.

После завершения кладочных работ самодельную печь ракету надо просушить, осторожно, производя прогрев малой интенсивности. Сначала в топку закладывают не более 20% от нормы дров, и протапливают устройство два раза в сутки в течении 30 — 40 минут. По такой схеме топят печку до тех пор, пока её наружная поверхность не очистится от сырых пятен

По такой схеме топят печку до тех пор, пока её наружная поверхность не очистится от сырых пятен

На просушку в зависимости от габаритов прибора может потребоваться от трёх до восьми дней. В течение этого времени помещение должно хорошо проветриваться, особенно в летний период

По такой схеме топят печку до тех пор, пока её наружная поверхность не очистится от сырых пятен. На просушку в зависимости от габаритов прибора может потребоваться от трёх до восьми дней. В течение этого времени помещение должно хорошо проветриваться, особенно в летний период.

Ускорение просушки может привести к растрескиванию кладки, то есть устройство станет непригодным для дальнейшей топки.

Готовый вид

Печь из железного баллона

1. Баллон – газовый, кислородный, из-под углекислого газа.
2. Труба ≥ 150 мм под топливную и загрузочную камеры.
3. Трубы 70 и 150 мм – для внутреннего вертикального дымохода.
4. Трубы 150 мм – для выходного дымохода.
5. Утеплитель любого типа, обязательно негорючий.
6. Заготовки листового металла H = 3 мм.

Верхняя часть баллона отрезается сваркой. В целях безопасности лучше открыть запорный кран на нем и заполнить водой перед резкой. С боковых сторон нужно вырезать проемы для топливной камеры и дымохода. Труба под топливник соединяется с вертикальной трубой дымоходного канала из дна баллона.
Как сложить печь своими руками

После монтажа внутренних элементов срезанный верх приваривается назад. Швы проверяются визуально, подсоединяется главный дымоход. Если есть водяной контур, присоединяется и он. После этого печь-ракету можно испытывать.

Принцип работы

Несмотря на то, что печь-ракета достаточно просто устроена, принцип ее действия основан на следующих процессах:

• Естественная циркуляция нагретых газов и воздуха внутри каналов. Это значит, что прибор не требует дополнительного поддува, а внутренняя тяга создается дымоотводной системой. Чем выше дымоход, тем сильнее тяга.
• Дожиг неотработанных газов (процесс пиролиза) осуществляется при незначительной подаче кислорода в топливную камеру. Он обеспечивает быстрое увеличение КПД устройства и эффективное расходование топливного материала в процессе сгорания.

Сам процесс топки печи осуществляется следующим образом:

1. В топливный отсек закладываются дрова, и выполняется поджиг.
2. Далее устанавливается стандартный режим работы печи, при котором осуществляется полный прогрев вертикальной части конструкции – дымоходной трубы.
3. Достаточный разогрев корпуса печи обеспечивает воспламенение летучих веществ в дымоходе и разрежение воздуха в верхней его части.
4. Естественная тяга возрастает, что приводит к притоку воздуха в топливный отсек и увеличению эффективности процесса горения.
5. Для поддержания полного сгорания топливного материала печная конструкция должна быть оснащена специальной зоной для дожига пиролизных газов.

Простой вариант ракетной печи из профильной трубы предназначается для приготовления и разогрева пищи, а также для обогрева садовых домиков, дач и походных бань.

Этапы строительства кирпичной печи реактивного типа с лежаком

Перед тем как собрать такую систему своими руками, необходимо провести некоторые расчеты и сделать чертёж будущей конструкции.

Объем теплогенератора влияет на количество теплоты, а суммарная площадь поверхностей влияет на теплоотдачу. Зная это, можно рассчитать внутренний диаметр камеры сгорания и площадь поперечного сечения купола.

• • Изготовление ракетной печи необходимо начинать с обустройства фундамента. Его заливают на небольшой глубине. Основание укладывают шамотным кирпичом, формируют контур топки, армируют и заливают раствор.
  • После высыхания цемента, приступают к укладке основания будущей печки. Его поднимают на несколько рядов вверх.
  • Формируют нижний горизонтальный проём. В зависимости от размеров печи, его делают высотой в один или два кирпича.
  • Разделяют топочную зону и зону будущей камеры сгорания. Делают это, проложив по центру ряда часть кирпичей на ребро.

• • Выкладывают камеру сгорания на нужную высоту.
  • На получившуюся камеру устанавливают металлический кожух большего диаметра, внутреннее пространство засыпают перлитом. Торцы кожуха замазывают глиняным раствором.
  • На заизолированную камеру, устанавливают сварной колпак. Фланец для отвода древесных газов разворачивают в сторону будущего лежака.

• • При помощи гофрированной или металлической трубы формируют подвод воздуха в зону топки.
  • Проводят пробный розжиг печи. Конструкция должна работать достаточно тихо, а древесные газы беспрепятственно выходить из фланцевого соединения колпака.
  • Формируют основание лежака. Его можно выложить из любого огнеупорного кирпича.

• Трубу теплообменника соединяют на одном конце с фланцем колпака, а на другом с основанием дымохода.
• Огнеупорным кирпичом формируют контуры печи и лежака.
• Смесью глины и древесных опилок делают полную обмазку всех поверхностей готовой конструкции.

Для увеличения мощности получившейся системы, к основанию трубы, подающий воздух в топку, можно подключить нагнетатель. Им может быть старый пылесос или любой вентилятор, подходящих габаритов. Это создаст избыточное давление в камере сгорания и увеличит температуру поверхности купола.

Говоря о преимуществах ракетной печи, стоит выделить и ряд недостатков таких систем:

1. Можно использовать не во всех типах помещений.
2. Специфический внешний вид конструкции не всем придется по вкусу.
3. Управление печью нельзя автоматизировать. Необходимо постоянно контролировать уровень дров в топочной камере.
4. Высокий риск получить ожог, так как поверхность купола может раскаляться до высоких температур.

Ракетная печь сочетает в себе простоту конструкции и высокую энергоэффективность. Однако, решившись собрать её своими руками, стоит в точности соблюсти все пропорции и размеры.

Пошаговое видео поможет разобраться со всеми этапами возведения такой конструкции.

Пройдите тест на знание ПДД для велосипедиста!

Лимит времени:

из 15 заданий окончено

Вопросы:

1. 1
2. 2
3. 3
4. 4
5. 5
6. 6
7. 7
8. 8
9. 9
10. 10
11. 11
12. 12
13. 13
14. 14
15. 15

Информация

Чтобы иметь возможность получить права, нажмите пожалуйста Далее

Вы уже проходили тест ранее. Вы не можете запустить его снова.

Тест загружается…

Вы должны войти или зарегистрироваться для того, чтобы начать тест.

Вы должны закончить следующие тесты, чтобы начать этот:

Результаты

Правильных ответов: из 15

Ваше время:

Время вышло

Вы набрали из баллов ()

максимум из 15 баллов

Место	Имя	Записано	Баллы	Результат
Таблица загружается
Нет данных

Ваш результат был записан в таблицу лидеров

Капча:

1. 1
2. 2
3. 3
4. 4
5. 5
6. 6
7. 7
8. 8
9. 9
10. 10
11. 11
12. 12
13. 13
14. 14
15. 15

1. С ответом

2. С отметкой о просмотре

Принцип действия

Несмотря на простоту конструкции, печь-ракета подразумевает задействование сразу двух принципов работы:

• свободное перетекание древесных газов по каналам;
• пиролиз – дожигание газов, которые выделяются при горении.

Самая простая печка-ракета использует только первый принцип работы, поскольку для пиролиза недостаточно условий.

Аккуратная ракетная печка, изготовленная своими руками

Сначала рассмотрим варианты реактивных печей, используемых для приготовления пищи. В таком устройстве в качестве топливника используется короткая труба, расположенная горизонтально, а затем она направляется вверх. Это самая простая конструкция.

Закладка топлива в печку-ракету осуществляется непосредственно в трубу, после чего поджигается. В итоге образуется поток раскаленных газов, который ориентирован выйти наружу, а значит, стремится к вертикальному участку.

На срезе трубы размещается емкость, используемая для воды или еды. Между ней и трубой есть просвет, чтобы продукты горения могли выйти.

Многих интересует, почему такую печь называют ракетой. В конструкции имеется повернутое вверх сопло, из которого, при работе устройства, вырывается пламя. Отсюда и название.

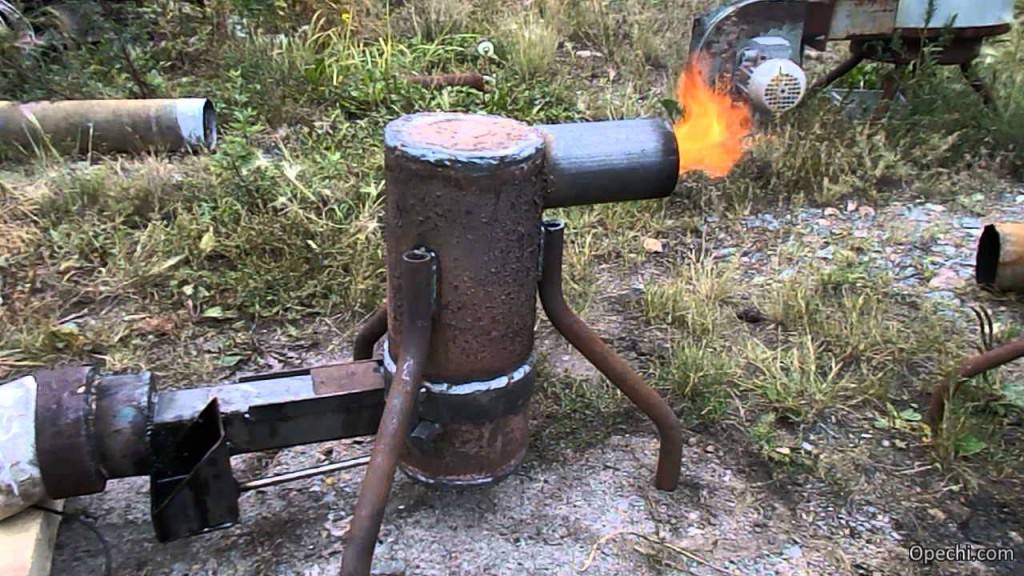

Языки пламени, вырывающиеся из ракетной печки

Безусловно, прогреть помещение таким агрегатом не получится. Ракетная печь должна быть дополнена теплообменником, а также каналами для отвода продуктов горения. Для обеспечения высокой температуры на вертикальной части трубы выполняется утепление огнеупорным материалом.

Сопло может накрываться колпаком. Это необходимо для качественного отбора тепла. Снизу горизонтального участка трубы создается канал для подачи вторичного воздуха.

Современный вариант исполнения подразумевает немного иную конструкцию. Такая реактивная печь подразумевает дожигание пиролизных газов, что возможно за счет поступления вторичного воздуха. К тому же под верхом колпака собираются продукты горения, что повышает давление до избыточного. Со временем тепло передается наружу через стенки трубы, что вынуждает газы остывать и спускаться вниз. Там их ждет горячий воздух, поэтому им приходится направляться в пространство между стенками колпака и трубы, отправляясь в дымоходный канал.

Применение ракетной печи с колпаком на участке

За счет пиролизных процессов существенно повышается КПД. А благодаря перетоку газов организовывается саморегулирующая система.

Разновидности ракетных печей

В этом разделе мы рассмотрим самые распространенные виды ракетных печей, использующихся в походных и стационарных условиях.

Простые печи из металла

Самая простая реактивная печка на дровах изготавливается из Г-образного отрезка металлической трубы большого диаметра. Горизонтальная часть короткая, она представляет собой топку. Камера сгорания располагается в вертикальной части трубы, здесь активно горят дрова. В горизонтальный участок нередко вваривается небольшая металлическая пластина, образующая поддувало. После прогрева ракетная печь выходит на рабочий режим, из ее вертикального участка (жаровой трубы) вырывается пламя.

Такие ракетные печи используются для приготовления еды в походных или уличных условиях – за счет маленькой площади они отличаются небольшим тепловыделением, а подавляющая часть тепловой энергии уходит через жаровую трубу. На эту трубу ставятся чайники, сковороды и кастрюли, чтобы бушующее пламя обеспечивало их прогрев. Для поддержания тяги в верхней части трубы располагаются подставки, на которые и ставится посуда – продукты сгорания смогут беспрепятственно выходить наружу.

Для того чтобы металлическая ракетная печь из Г-образного отрезка трубы получилась более эффективной, ее оснащают металлическим кожухом из старой бочки. В нижней части бочки виднеется поддувало, а из верхней выглядывает жаровая труба. При необходимости, внутренний объем засыпается утеплителем, например, золой – она не горит и хорошо удерживает тепло.

Наибольшим удобством отличаются металлические ракетные печи с вертикальными топками, расположенными под углом к жаровой трубе. Нередко топочные отверстия закрываются крышками, забор воздуха в этом случае осуществляется через поддувало. Иногда топка делается по диаметру больше жаровой трубы, чтобы обеспечить длительное горение.

Простые печи из кирпича

Малогабаритная печь ракета из кирпича – это еще один самый простой вариант постройки ракетной печи своими руками. Для ее сборки не требуется цементный раствор, достаточно уложить кирпичи друг на друга, чтобы получить в свое распоряжение удобный кирпичный уличный агрегат для приготовления пищи. В разделе по самостоятельной сборке ракетных печей мы предложим вам ознакомиться с самой простой порядовкой для самостоятельной сборки.

Печь ракета, сделанная своими руками из кирпича, может быть использована для обогрева домовладений. В этом случае простой порядовкой не обойтись – придется сооружать стационарный вариант с применением специального цементного раствора. Порядовок для этого много, вам останется лишь выбрать подходящий вариант. Кстати, отдельные варианты таких печей предусматривают наличие водяного контура.

Преимущество кирпичных ракетных печей:

• Простая конструкция;
• Длительное сохранение тепла;
• Возможность создания удобной теплой лежанки.

Отдельные модели делаются комбинированными, в них используются как сталь, так и кирпичи.

Сложные ракетные печи

Реактивная печь для отопления домовладений или для бани отличается повышенной сложностью. Главным звеном здесь по-прежнему является райзер (жаровая труба), заключенный в металлический корпус. Верхняя его часть может использоваться для приготовления еды, образуя своеобразную варочную поверхность. Топка делается большой, чтобы вместить увеличенное количество твердого топлива. В качестве исходных материалов выступают металл, кирпичи и глина.

На основе глиняной обмазки изготавливаются обтекаемые ракетные печи неправильной формы, что хорошо воспринимается человеческим зрением.

Существуют проекты дровяных ракетных печей, предусматривающие наличие дополнительных модулей. Схемы их постройки включаются в себя небольшие бойлеры для подготовки горячей воды, варочные поверхности, водяные рубашки и даже небольшие духовые шкафы. Такие печки помогут обогреть домовладения и создадут комфортные условия для проживания человека.

Ракетный котел с водяной рубашкой, созданный на основе дровяной печи, поможет прогреть многокомнатную постройку. Он оснащается водяным контуром для подогрева теплоносителя. Дополнительное удобство создают образцы с лежанками – эти лежанки создаются на основе тепловых каналов между жаровой и дымоходной трубами.

Описание, достоинства и недостатки печи-ракеты

Теплогенератор для нагрева воздуха в помещении называется печью-ракетой или реактивной печью, так как при работе в случае чрезмерного поступления воздуха он издаёт особые звуки. Этот шум можно принять за рёв реактивного двигателя. В обычном режиме оборудование функционирует с едва слышимым шелестящим звуком.

Ракетная печь служит устройством для отопления дома и приготовления пищи. На сжигание одной партии дров в таком оборудовании уходит порядка 6 часов, больше, чем в стандартной металлической печи. Причина этому — создание теплогенератора на базе печи с верхним горением.

Пламя из реактивной печи может вырываться

К преимуществам печи-ракеты относят:

• независимость от энергии топлива;
• простота конструкции, состоящей из доступных деталей, соединяемых за считанные минуты;
• возможность давать много тепла, несмотря на качество загружаемого топлива.

У реактивной печи обнаружены и некоторые недостатки:

• управление вручную, что подразумевает постоянный контроль работы оборудования;
• опасность получения ожога, ведь стенки оборудования становятся чрезвычайно горячими;
• нецелесообразность использования в бане, поскольку её не получится прогреть.

Как сделать ракетную печку своими руками

У него есть несколько этапов — выбор подходящей конструкции; подбор материалов и инструментов; непосредственно изготовление.

Выбор проекта

Выбирая подходящий проект, учитывайте такие факторы:

1. Назначение печи — требуется ли только приготовление еды или ещё и обогрев комнаты.
2. Доступные материалы.
3. Приблизительная мощность. От неё зависит, на сколько порций еды или на какой объём помещения хватит устройства.

Материалы

Для кирпичной конструкции потребуются:

• шамотный (огнеупорный) кирпич;
• огнеупорная смесь для кладки;
• бетонный раствор (для основания);
• минеральная вата;
• асбест;
• целая бочка или пустой газовый баллон для колпака (не обязательно);
• печные дверцы — топочной камеры и зольника;
• если колпак кирпичный — толстый лист из нержавеющей стали по размеру его сечения.

Для отделки печи применяются:

• огнеупорная краска;
• глина;
• камни;
• и т. п.

Для металлической возьмите:

1. Круглую металлическую трубу диаметром около 150 мм и длиной не более 90 мм (лучше около 60 мм).
2. Профилированную (прямоугольную) трубу сечением в 100—120 мм и длиной около трети круглой.
3. Вместо трубы прямоугольного сечения, можно взять лист стали толщиной 3 мм.
4. 3 гайки.
5. Стальные пруты, пластины или длинные болты для ножек.

Справка. Для лучшей тяги профилированную трубу берите со стороной не больше диаметра круглой.

Подготовка инструментов

Для изготовления пригодятся:

• мастерок;
• уровень;
• сварочный аппарат;
• штыковая лопата;
• металлическая щётка;
• уровень;
• болгарка.

Изготовление, размеры устройств

Вариаций на эту тему множество. Рассмотрим изготовление двух принципиально разных типов реактивной печки. Это кирпичная печь с лежанкой, которая применяется в помещении, и походная, собранная из металла. При необходимости вносятся изменения, возможны комбинации методов (например, отопительно-варочное приспособление, но сделанное из труб, покрытых глиной или камнями).

Как сделать кирпичную печь с лежанкой

Первый этап — устройство фундамента. Под него выкапывается прямоугольное углубление, которое затем заполняется бетоном.

Для прочности лучше предварительно установить арматуру. Основание должно быть строго горизонтальным.

После застывания бетонного раствора начинается укладка кирпичей. Внешние стенки располагаются по периметру бетонной площадки. Формируется камера сгорания. С одной стороны от неё размещается топочная камера с отверстием для загрузки дров. С другой — идут воздуховодные каналы.

Важно! Каждый ряд кирпичей также проверяется уровнем. Это делается в обоих плоскостях — горизонтальной и вертикальной

В камере сгорания также оставляют отверстие для чистки от золы, которое закрывается дверцей

Когда эта камера готова, на неё надевают металлическую бочку. Промежутки заполняются утеплителем, например, минеральной ватой

В камере сгорания также оставляют отверстие для чистки от золы, которое закрывается дверцей. Когда эта камера готова, на неё надевают металлическую бочку. Промежутки заполняются утеплителем, например, минеральной ватой.

Если же бочка не используется, сверху устанавливается плита для приготовления пищи. Под неё кладётся асбестовый утеплитель.

Дымоход подключается к каналу воздуховода и выводится на улицу.

Затем готовое устройство декорируется. Например, обмазывается глиной и покрывается краской. Другой вариант — оставить кирпичную кладку.

Реактивная печь для походов

Она состоит из двух отсеков, соединённых между собой. Чтобы собрать её, для начала обрежьте трубы под углом в 45°. Если вместо второй трубы взяли металлический лист, разрежьте его на такие части:

• две со сторонами 300 мм и 150 мм;
• две — 300 мм и 100 мм;
• и одна 150 и 100 мм.

Фото 3. Готовая реактивная печка для походов. Устройство изготовлено из металлических труб.

Затем сварите их между собой. Потребуется также ещё одна пластина для разделения топливного отсека, её размеры 200 мм и 100 мм.

Все фрагменты свариваются между собой в соответствии со схемой. Круглую трубу крепят в нижней части прямоугольной и посередине относительно боковых сторон.

Из обрезков арматуры сваривается колосниковая решётка. Её удобно сделать выдвижной, чтобы закладывать дрова и затем задвигать внутрь топки.

От трубы отпиливаются 4 кольца. Они крепятся сверху, чтобы посуда не перекрывала отверстие для тяги.

В разборном варианте устанавливаются ножки. Снизу привариваются гайки, в которые затем вкручиваются длинные болты. Есть и другой способ. Прутья или обрезки стального листа привариваются ко дну. Это менее удобно в перевозке, зато нет необходимости в сборке.

Когда конструкция готова, её нужно покрасить. Применяется только огнеупорная краска. Это убережёт от коррозии, а также прикроет следы от пайки.

Делаем печь – ракету

Большого труда не составит выполнить легкую походную печку, изображенную на чертеже, отыскав в доме такие материалы:

• профильная труба круглая диаметром 133—150 мм длиной 0,5 м;
• труба профильного сечения 14 х 20 см, длина 0,4 м;
• металлический лист толщиной 2—3 мм на колосники;
• пруток O8—10 мм для ножек;
• обрезки железа на подставку.

Вертикальная круглая труба варится к профильной под угол 45°, после к корпусу приделываются проушины для ножек (они должны легко сниматься). Вовнутрь наклонного топливника ставится колосниковая решётка, с наружной стороны фиксируется крышка. Для комфорта чистки золы внизу неплохо бы установить вторую дверку.

Совет. В первую очередь приварите к верхнему срезу огневого канала подставку – между донышком посуды и корпусом должны проникать газы, иначе «ракетной» тяги не появится.

Чертеж усовершенствованной версии мобильной печи

Конструкцию печи можно улучшить, организовав подачу вторичного воздуха вовнутрь дымогарной трубы. Обновление даст возможность увеличить результативность и продолжительность горения дров. Просверлите по обоим бокам отверстия с двух сторон, прикрыв их ракетными «дюзами» согласно представленному чертежу. Как функционирует эта печка, показывается на видео:

Из баллона с газом

На изготовление печи – ракеты собственными руками пойдут подобные материалы:

• трубы круглого сечения поперечными размерами 70 и 150 мм; с толщиной стены 4 мм;
• квадратная профильная труба 150—200 мм в поперечнике;
• дымоходный отрезок трубы O10—15 см;
• сталь низкоуглеродистая (марка Ст20) листовая;
• плотная базальтовая теплоизоляция (80—120 кг/м3) либо сыпучие огнезащитные материалы, к примеру, вермикулитовый либо перлитовый гравий.

Для начала металлический прокат порежьте на заготовки соответственно с чертежом. После необходимо спилить у пропанового баллона крышку, заранее открутив вентиль и наполнив резервуар доверху водой. Инструмент – обыкновенная угловая шлифмашина с кругом для металла.

Последующая методика сборки выглядит так:

1. Разрежьте профильную трубу вдоль, отступив от края 35 мм. Одна часть пойдёт на изготовление зольника, вторая – поддувала.
2. Состыкуйте топливник и дымогарную трубу под угол 90°, сделав необходимые вырезы. Сверху топки прорежьте проем, куда приварится загрузочный бункер.
3. Сварите райзер с топливником, после наденьте кожух из трубы 150 мм, сделав внизу вырез под ширину топки.
4. Установите и обварите бункер для закладки дров. Зафиксируйте дверки топливника и зольника.
5. Засыпьте между стенками дожигателя и оболочки перлит.
6. В баллоне сделайте боковой проем, чтобы вставить конструкцию которая готова. Крышку лучше выполнить съемной.
7. Произведите заключительную сборку и приварите дымоходный отрезок трубы.

Детально об изготовлении ракетной печки из баллона расскажет специалист в видеосюжете:

Из кирпича

Простейшую ракетную печурку чтобы приготовить пищу можно сложить из кирпичей без использования раствора, как показано на схеме с порядовками. Такое сооружение несложно разобрать и переставить если понадобится.

Печь-ракету с лежанкой нужно ложить на бетонный фундамент либо бутового камня. Материал – керамический или шамотный кирпич, раствор песчано-глиняный либо шамотный исходя из этого. Готовое основание стелится рулонным кровельным материалом с целью защиты от негативного воздействия влаги, после ложится сплошной первый кирпичный ряд. Последующий рабочий порядок выглядит так:

1. Выложите топливник, ставя кирпичи «на ребро». Таким образом сделайте перекрытие камеры, оставив устье для загрузки дров и райзера.
2. Постройте трубу дожигателя из 9 рядов камней, устанавливаемых «на ребро» с перевязкой.
3. Наденьте на райзер трубу или жестяные ведра, появившуюся полость засыпьте теплоизолятором либо простым песком.
4. Установите бочку кверху дном, выведя отрезок трубы газов дыма снизу.
5. Сложите кирпичную лежанку из 3—4 горизонтальных каналов.
6. Произведите обмазку бочки и лежанки глиняным раствором.

Главное. Постройка производится с соблюдением правил кладки печи, расписанных в детальном руководстве.

Протяженность дымовых каналов изнутри лежанки ограничена тягой в ракетной печи и внешнем дымоходе. Лучше выдерживать общую длину газоходов в границах 4 м. Чтобы отопитель не дымил назад в комнату, подымите верх дымовой трубы на высоту 5 м, считая от колосников

Как выстроить кирпичную печку – ракету без бочки, обращаете внимание на видео:

Поэтапная инструкция по изготовлению своими руками

Если запланировано сделать печь-ракету из газового баллона, то трудностей можно не бояться. Действия по созданию оборудования из такого строительного сырья довольно просты:

1. от баллона объёмом 50 литров отсекают верхнюю часть, чтобы соорудить своеобразный колпак;

   Баллон обрезают сверху и снизу

2. ориентируясь на указания в чертеже, друг с другом сваривают все детали изделия, то есть газовый баллон, трубу диаметром 10 см (будущий дымоход), трубу диаметром 7 см (внутренний канал) и ещё одну трубу с диаметром 15 см (топливник);

   Размеры указаны в мм

3. пространство между двумя трубами заполняют материалом, сохраняющим тепло, например, песком, который был тщательно прокалён, то есть очищен от органических веществ;
4. для придания конструкции устойчивости приваривают ножки.

Для сооружения ракетной печи с лежанкой, что подразумевает использование кирпичей, нужно действовать иначе:

1. Зону для обустройства топливника углубляют, убирая 10 см грунта. Топочную камеру формируют из шамотных кирпичей. По контуру изготавливаемой конструкции создают опалубку. Чтобы основание было прочным, рекомендуется закладывать в него арматурную сетку или металлические прутья;

   Платформа затвердеет примерно через два дня

2. Конструкцию заливают жидким бетоном. Затем ждут, когда раствор застынет, и доделывают работу. Кирпичи укладывают сплошной линией, создавая платформу для печи. После этого формируют стенки конструкции, выставляя несколько рядов кирпичных блоков;
3. Обустраивают нижний канал конструкции, при этом одну линию кирпичей укладывают поперёк, чтобы перекрыть топочную камеру. Блоки расставляют, оставляя вертикальный канал и проём топки открытыми;

   Два сектора печи на этом этапе строительства должны быть открытыми

4. Находят корпус от старого бойлера и срезают на нём верхнюю и нижнюю крышки. Внизу получившейся трубы устанавливают фланец, через который будет проходить горизонтальный теплообменник. Детали требуется соединить друг с другом сплошным сварным швом;

   Работа требует аккуратности

5. В бочку вставляют выходной патрубок, после чего берут щётку по металлу и отскребают от стенок ёмкости ржавчину. Очищенную бочку обрабатывают грунтовочным составом, а чуть позже — краской, устойчивой к воздействию высокой температуры;
6. Горизонтальный дымоход при помощи сварки соединяют с боковым отводом — будущим зольником. Для облегчения его чистки монтируют герметичный фланец;
7. Выкладывают жаровую трубу из огнеупорных кирпичей. При этом внутри конструкции формируют канал высотой и шириной в 18 см. Занимаясь этим делом, постоянно пользуются строительным уровнем, который позволяет контролировать вертикальность изделия;

   Высота трубы определяется заранее

8. Жаровую трубу накрывают защитным кожухом, а получившиеся зазоры закупоривают перлитом. Нижнюю область вертикального канала герметизируют сырой глиной, функция которой — предотвратить просыпание теплоизоляционного материала на пол;
9. Из бойлера, на котором были срезаны верх и низ, формируют топливный бак. К нему обязательно приваривают ручку;
10. Для улучшения вида конструкцию обрабатывают саманной замазкой, состоящей из древесных опилок и сырой глины. Первый компонент состава служит так же, как и щебень в бетоне, то есть предотвращает растрескивание стенок печи. Саманную замазку рекомендуется наносить и поверх перлитовой засыпки;

    Специальный состав рекомендуется лепить в перчатках

11. Создают фасад печи, для чего из камня, кирпичей, самана и песка выкладывают печной контур. Изнаночную сторону конструкции заполняют щебнем, а лицевую — саманной смесью, делающей поверхность идеально ровной;
12. На ранее созданное основание ставят кожух из металлической бочки. Нижний патрубок ёмкости направляют в сторону лежанки. Низ конструкции обрабатывают сырой глиной, что обеспечит её герметичность;
13. К топочной камере подводят канал из гофрированной трубы. Он послужит связующим звеном между топкой и атмосферой извне;

    На этом этапе печь выглядит почти законченно

14. Проводят тестовую растопку печи, смотря, как газы выводятся из горизонтального дымохода. После этого трубы теплообменника соединяют с нижним патрубком, установленным на платформе из красного кирпича;
15. Печь дополняют трубой для выведения дыма. Место соединения дымохода и теплогенератора уплотняют огнеупорной обмазкой и асбестовым шнуром;
16. Используя глину и саман, лежанке придают нужную форму. Незапечатанной оставляют только горизонтальный участок конструкции, который потом будет использоваться во время приготовления еды.

    Печь функционирует как целая система

Разновидности реактивных печей

На сегодняшний день различают несколько видов печей-ракет в зависимости от конструктивных особенностей устройства.

• Переносные системы из жестяных банок или вёдер. Такие устройства прекрасно подойдут в качестве походных печей.
• Ракетные печи из шамотного кирпича и бочки из металла имеют горизонтальный дымоход и наружный стояк для увеличения тяги.
• Реактивные кирпичные печи используют для воздушного обогрева полов. Такие конструкции имеют несколько труб отвода дыма.

Хочется обратить внимание, что конструктивно кирпичные печи-ракеты самые сложные в изготовлении и поэтому их монтаж своими руками под силу не каждому

Почему ракета и почему реактивная

Такую печку часто называют «ракетой», но не потому, что дрова в ней сгорают с большой скоростью, а из-за формы конструкции – традиционный вариант печки-ракеты делается из двух отрезков железных труб, сваренных друг с другом. Агрегат напоминает ракету на детском рисунке. Применение же упрощенной формы позволяет изготовить ее меньше, чем за день. Еще к печи применяют прилагательное «реактивная», но тоже не из-за скорости сгорания топлива, а из-за особенностей горения – на определенном этапе подачи воздуха в топливник она начинает сильно гудеть, как будто включается турбонадув форсунок в двигателе.

Печь на основе квадратного короба Любой хозяин загородного или дачного дома имеет в мастерской хотя бы минимальный набор столярных, слесарных и автомобильных ремонтных инструментов. Вот они-то и помогут в изготовлении чудо-ракеты, плюс чертежи и минимальный запас материалов: трубы или металлические короба, лист железа и – при строительстве стационарного варианта – кирпич и раствор на глине. Теперь становится понятно, что реактивная печь делается переносной или неподвижной, например, для отопления дома или бани.

Варианты реактивных печей

Если стационарная реактивная печь будет отапливать дом, то ее располагают вдоль внешней стены. Правильно сконструированная и оборудованная, она может обогреть домик площадью до 50м2. Также печь устанавливают на открытой местности – на приусадебном участке, и используют как летний вариант для приготовления пищи.
