Стандарты размеров кухонных шкафов и встроенная техника
Чертежи кухонных шкафов с размерами для изготовления в обязательном порядке должны учитывать габариты бытовой техники, которая будет встроена в гарнитур. С этим вопросом необходимо определиться еще на этапе проектирования кухни. Перечень встраиваемой техники включает:
варочную панель;
Стандартные размеры кухонных шкафов помогают заранее спроектировать габариты и расположение мебельного гарнитура
- духовой шкаф;
- посудомоечную машину;
- холодильник;
- стиральную машинку.
Вместо дуэта в виде варочной поверхности и духового шкафа нередко используют стандартную плиту. Также на кухне может быть встроена микроволновая печь. Все эти моменты стоит обговорить с дизайнером, а в случае самостоятельного проектирования – отобразить в чертежах. Стандартные размеры кухонных шкафов предусматривают возможность встраивания отдельных предметов техники, в частности духовых шкафов, посудомоечных и стиральных машин.
Особого внимания заслуживает встраиваемая вытяжка, так как она предполагает размещение в специально оборудованных шкафах, которые имеют, как правило, меньшую высоту верхнего шкафа кухни. Параметры размещения зависят от вида плиты.
Начинать нужно с замеров кухонного помещения, где будет установлена мебель
С целью обеспечения свободного и удобного открывания дверцы духового шкафа его рекомендуется располагать на расстоянии 1 см от предметов мебели. Идеальным для установки духового шкафа считается не привычное место под варочной поверхностью, а размещение в шкафу-пенале – на высоте глаз. Такое месторасположение обеспечит максимальный комфорт при эксплуатации и безопасность, так как дети не смогут до него дотянуться.
Варианты компоновки гарнитура по высоте
Главный аспект сохранения эргономики кухонного пространства – правильная установка «рабочего треугольника». Современные квартиры, дома имеют размер помещений от 6 кв. м, высоту потолка до 3,5 м. Эти показатели берутся за основу при расчете габаритов мебели и ее расположении. Все предметы должны соответствовать площади комнаты и антропометрическим данным хозяйки.
Маленькое помещение
Для обустройства небольших кухонь дизайнеры рекомендуют выбирать угловой гарнитур. Этот вариант позволяет красиво и удобно расставить основные предметы «рабочего треугольника» и ускоряет процесс приготовления пищи.
Обычно в углу монтируют раковину. Ее размеры, форму подбирают под мебель. Холодильник и плиту располагают напротив друг друга. Расстояние от мойки до каждого бытового прибора должно быть минимум 40 см.
Верхние ящики подвешивают на уровне 140-150 см от пола. Над раковиной крепят самый большой угловой навесной шкаф шириной 90 см. Для остальных секций рекомендованы следующие параметры: с одной дверкой – 40 см, с двумя – 80 см. Глубина стандартная – 30 см.
Нижние шкафы по высоте и ширине конструируют под потребности хозяев и размер встраиваемой бытовой техники.
Красивой и функциональной альтернативой угловой мебели выступает кухонный гарнитур в форме буквы П. Он позволяет вместить всю необходимую бытовую технику, посуду и организовать большую рабочую зону.
Мнение эксперта
Ольга Коваленко
С 2010 года занимаюсь дизайн-проектированием интерьеров и архитектурным проектированием
Для маленьких кухонь выпускаются компактные модели бытовой техники; узкие холодильники, посудомоечные машины и т. д. Для семьи без детей, где хозяева мало времени проводят за готовкой пищи, достаточно плиты с двумя конфорками. Это позволит сэкономить полезную площадь.
Кухня с высоким потолком
Не все комплекты гарнитуров гармонично впишутся в интерьер кухни с высоким потолком. Необходимо продумать расположение и высоту верхних шкафов.
Напольную мебель изготавливают в соответствии со стандартами. Высота столешницы рассчитывается под рост хозяйки. Ширина, глубина, количество секций зависит от размеров гарнитура.
Верхние шкафы подвешивают на расстоянии 140-150 см от пола. Их параметры могут не соответствовать стандартным размерам кухонной мебели, так как они должны быть высотой до потолка.
Также в такую кухню подойдет навесной шкафчик. На его первой полке можно хранить специи, приборы. Вторую можно заполнить декоративной посудой, сувенирами и другими предметами.
Кухня совмещена с гостиной
Обустроить пространство стильно и комфортно в квартире студии поможет островная планировка. С ее помощью можно разделить комнату на две функциональные зоны: рабочую и для отдыха.
В роли разграничителя может выступать модуль в центре комнаты. Например, напольные шкафы со встроенной плитой и столешницей. Длина зависит от площади помещения и функциональных особенностей. Высота может быть выше, чем стандартный габарит 85-90 см.
Вдоль стены, параллельно столешнице с плитой, можно установить навесные, напольные шкафы. А по краям поставить холодильник и раковину. Проход между центральным модулем и основной частью гарнитура должен составлять 1,2 м.
Нижний и верхний ярусы
За вместительность, функциональность кухонной мебели отвечают шкафы. Их подбирают по высоте, ширине, глубине помещения. Нельзя на маленькой площади уместить громоздкий комплект. А компактный затеряется в большом пространстве.
Внизу располагают напольные тумбы. Под потолком – навесные. Каждая разновидность выполняет определенную функцию.
Существует несколько разновидностей систем хранения:
- выдвижные;
- с полками;
- тумбы для встраивания приборов;
- секция под мойку.
Дверцы могут различаться по размерам. Оптимальная ширина 40-90 см. Использование фасадов более 90 см не рекомендуется, так как увеличивается нагрузка на механизмы, что приводит к быстрому износу петлей-доводчиков.
Верхние шкафы располагают на расстоянии 50-55 см от уровня столешницы. Для удобства лучше оснащать гарнитур подъемными дверцами. Во время работы они не будут мешать передвижению.
В стандартных размерах кухни оптимальная глубина верхних частей гарнитура 30 см. Она позволяет вместить необходимые продукты, кухонную утварь.
Дизайнеры рекомендуют устанавливать мебель с одинаковыми по высоте напольными и навесными шкафами. Это делает интерьер гармоничным, сбалансированным.
Особенности кухонных гарнитуров
Для кухни размер гарнитура играет очень важную роль. Во-первых, каждый сантиметр свободного пространства используется максимально рационально, если мебель точно вписывается в планировку помещения. Во-вторых, хозяйка чувствует себя комфортно, не дотягиваясь до высоких полок и не пытаясь достать нужный предмет из глубоких нижних ящиков. При разработке стандартных размеров кухонь ученые взяли за основу антропометрические характеристики людей европейской расы. К ним относятся рост и размеры человека, находящегося в покое и в движении. Также учитываются параметры необходимой бытовой техники. На основании этих показателей были выявлены стандартные размеры кухонного гарнитура.
Правила соблюдения размеров кухонных модулей и расстояний между ними
Сетка размеров кухонных фасадов (зеленым цветом выделены стандартные размеры)
Нижний ярус
Высота нижнего ряда модулей от пола составляет 85 см для человека ростом до 170 см. Для высоких людей тумбы можно приподнять на 5–6 см. Такое расположение позволяет не поднимать руки во время работы выше пояса.
Глубина кухонного гарнитура в среднем составляет 45 см, однако цифра может меняться в зависимости от размеров плиты
Важно, чтобы этот показатель совпадал и для мебели, и для техники, иначе плита будет выступать вперед, создавая определенные неудобства при готовке и при свободном перемещении по кухне.
Ширина шкафов может варьироваться от 40 до 80 см, при этом размах открытых дверей должен быть не более 40–50 см. Для маленьких кухонь лучше подбирать мебель с выдвижными полками в целях экономии пространства.
Типовые размеры кухонных столешниц – это толщина 3–5 мм и глубина 60 см. Чтобы не придавливать электропроводку, поверхность должна выступать над основным шкафом на 10 см сзади, а также на 5 см спереди.
Чтобы не придавливать электропроводку, поверхность должна выступать над основным шкафом на 10 см сзади, а также на 5 см спереди.
Минимальные габариты рабочей зоны на кухне
Высота рабочей поверхности может быть разной, у некоторых моделей есть регулировка с помощью ножек
Верхний ярус
Стандартная высота кухонного гарнитура – 50–90 см, однако при выборе гарнитура следует учитывать рост человека. Он должен дотягиваться рукой до верхней полки. При желании цифру можно увеличить на высоту табуретки или стула, на который может стать человек
Также рекомендуется принимать во внимание, что расстояние между рабочей поверхностью и нижним фасадом верхней полки в идеале составляет 45 см.
Стандартная глубина навесных шкафов – 30 см, а ширина должна соответствовать ширине нижнего яруса.
Вытяжку рекомендуется устанавливать в 80 см от поверхности газовой плиты и в 70 – от электрической. При превышении этих размеров эффективность работы агрегата значительно снизится, а понижение цифры грозит скорым выходом вытяжки из строя из-за перегорания фильтра.
Общая ширина фасадных дверей должна составлять не более 90 см. Это касается и верхнего, и нижнего яруса.
Это касается и верхнего, и нижнего яруса.
Навесные шкафы располагаются с учетом роста жильцов
Типовые размеры верхних шкафчиков кухонного гарнитура
Примеры кухонных гарнитуров с размерами ↑
Построение и проектирование кухни всегда отталкивается от габаритных размеров помещения. После того, как на чертеже уже размещены все стратегические объекты (трубы, розетки, выступы и пр.), можно приступать к расположению шкафов под бытовую технику. Далее следует размещать стандартную мебель, и только затем – нестандартные конструкции.
Разрабатывая собственный чертеж кухни, можно опираться на готовые проекты кухонь с размерами, соотнося при этом реальные габариты помещения с указанными в эскизе.
Стандартный кухонный гарнитур с размерами:
Чертеж прямой кухни с нестандартными шкафами:
Чертеж угловой кухни рекомендуется начинать прорисовывать с нижнего углового шкафа. Далее расставляют мебель с бытовой техникой, а потом рассчитывают нестандартные тумбы.

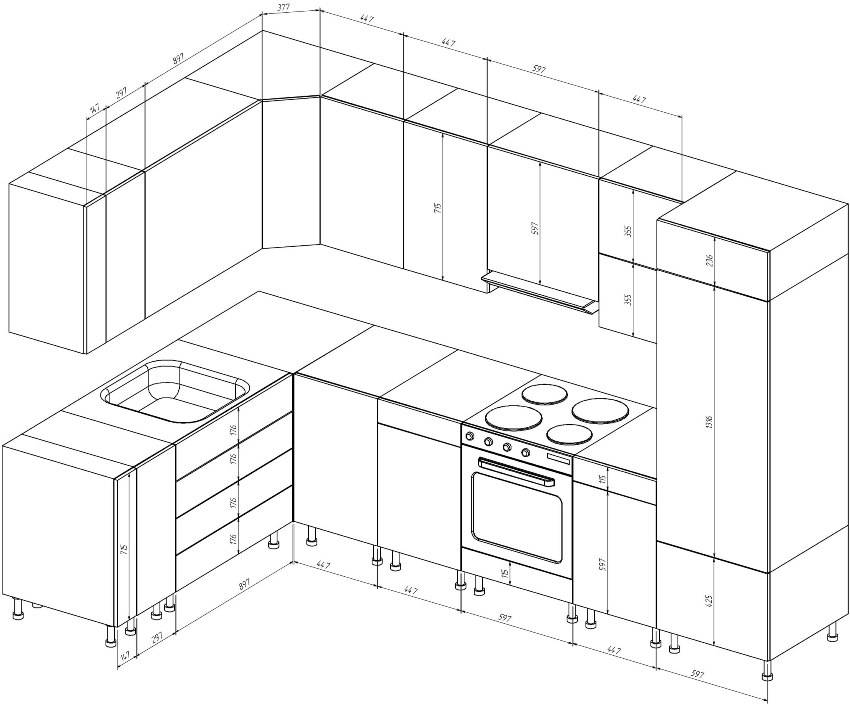

Стандартная угловая кухня с размерами:
Стандартная угловая кухня с размерами
Проектирование кухни с трапециевидным угловым элементом:
Проектирование кухни
Чертежи угловой кухни нестандартного размера:
Деталировка основных кухонных шкафов: чертежи и размеры
- Расчет деталировки производится с учетом толщины ДСП.
- Стандартная толщина ЛДСП для изготовления кухонной мебели – 16 и 18 мм.
- Нижние кухонные ящики устанавливаются на регулируемые опоры высотой 10 см.
- Опорную планку (нижний цоколь) рекомендовано изготавливать цельной – неразрывной под весь кухонный гарнитур.
- Приведенные ниже деталировка и чертежи кухни рассчитаны под ДСП 16 и столешницу 28 мм.
- Высота нижнего яруса – 850 мм с учетом столешницы, верхнего – 720 мм.
Чертеж тумбы: 600х500
| Наименование детали | Габариты | Количество |
| Бок | 500х722 | 2 |
| Дно | 500х568 | 1 |
| Полка | 500х568 | 1 |
| Нижний цоколь | 100х600 | 1 |
Ширина тумбы варьируется в зависимости от длины мойки.
Чертеж кухонного шкафа под мойку 800 мм
| Наименование детали | Габариты | Количество |
| Бок | 500х722 | 2 |
| Дно | 500х768 | 1 |
| Верхний цоколь (поддерживающая царга, планка) | 80х768 | 2 |
| Нижний цоколь | 100х800 | 1 |
Ширина варьируется согласно обусловленным размерам помещения или пожеланиям заказчика.
Эскиз тумбы с 4-мя выдвижными ящиками, размер 400х500
| Наименование детали | Габариты | Количество |
| Бок | 500х722 | 2 |
| Дно | 500х368 | 1 |
| Боковые планки выдвижного ящика | 140х500 | 16 |
| Нижний цоколь | 100х400 | 1 |
Размер можно варьировать по ширине в пределах 300…1000 мм.
Чертеж кухонного шкафа с двумя дверками, ширина 600
| Наименование детали | Габариты | Количество |
| Бок | 500х722 | 2 |
| Дно | 500х568 | 1 |
| Полка | 500х568 | 1-2 |
| Нижний цоколь | 100х600 | 1 |
Эскиз Г-образной угловой секции 900х900
| Наименование детали | Габариты | Количество |
| Бок | 500х722 | 2 |
| Дно, крыша (тумба под мойку изготавливается без крыши) | 884х884с зарезкой под угол 90⁰ | 2 |
| Полка (в тумбе под угловую мойку полка отсутствует) | 884х884с зарезкой под угол 90⁰ | 1 |
| Нижний цоколь | 100х420 | 2 |
| Вертикальный цоколь | 100х806 | 2 |
Чертеж нижней угловой тумбы в форме трапеции 900х900
| Наименование детали | Габариты | Количество |
| Бок | 500х722 | 2 |
| Дно, крыша (тумба под мойку изготавливается без крыши) | 884х884с зарезкой под угол 45⁰ | 2 |
| Полка (в тумбе под угловую мойку полка отсутствует) | 884х884с зарезкой под угол 45⁰ | 1 |
| Нижний цоколь | 100х600(обрезать «по месту») | 1 |
| Вертикальный цоколь | 150х806 | 1 |
Ширина шкафа варьируется в зависимости от ширины вытяжки, высота рассчитывается относительно размеров,рекомендованных производителем бытовой техники.
Проект навесного кухонного шкафчика под стандартную телескопическую вытяжку 600 мм
| Наименование детали | Габариты | Количество |
| Бок | 300х720 | 2 |
| Крыша | 300х568(вырез под гофру) | 1 |
| Полка | 300х568(вырез под гофру) | 1 |
Чертеж верхнего ящика с распашными фасадами 800х720
| Наименование детали | Габариты | Количество |
| Бок | 300х720 | 2 |
| Крыша, дно | 300х768 | 2 |
| Полка (отсутствует в шкафу с сушкой под посуду) | 300х768 | 1-2 |
Чертеж углового Г-образного шкафа 600х600
| Наименование детали | Габариты | Количество |
| Бок | 300х720 | 2 |
| Крыша, дно | 584х584с зарезкой под угол 90⁰ | 2 |
| Полка | 584х584с зарезкой под угол 90⁰ | 1-2 |
| Стягивающий вертикальный цоколь | 150 х 688 | 1 |
Эскиз трапециевидного углового верхнего шкафа 600х600

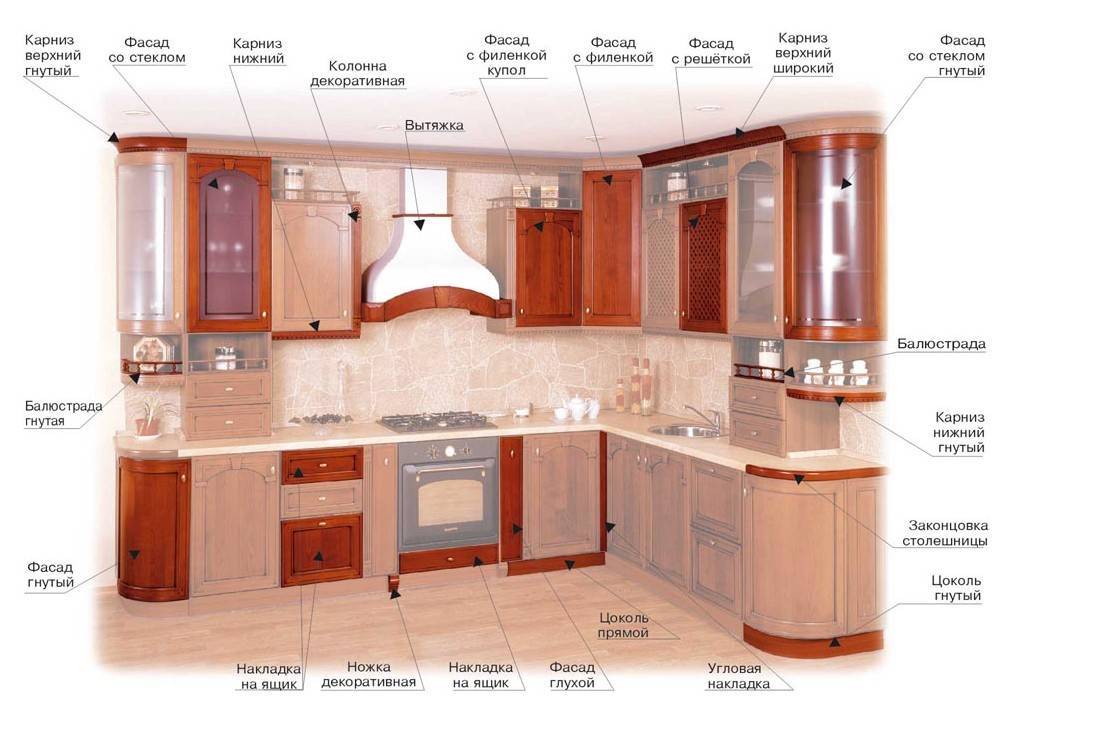

Виды кухонных шкафов
Определяемся и помечаем, какие шкафы нам необходимы. Они делятся на две категории: по месту установки и по виду.
По месту расположения выделяют четыре разновидности шкафов.
- Напольные шкафы. Это обязательные элементы кухонных гарнитуров. В них хранятся кастрюли и продукты, бытовую технику и моющие средства. Они служат основой для встроенной крупной кухонной техники – холодильников, морозильных камер, духовых шкафов и варочной поверхности, кухонных моек, стиральных машин и посудомоек.
- Навесные шкафы для кухни. Их обычно вешают на расстоянии 40-55 см от напольных шкафов. Удобно хранить мелкую бытовую технику, посуда, запасы продуктов, которыми хозяйка не пользуется часто. В верхних шкафах можно скрыть трубы, газовую колонку или вытяжку. На какой высоте вешать кухонные шкафы? Высота должна быть такой, чтобы без табуретки можно было достать что-либо с верхней полки. Хотя, если стоит задача оптимизировать кухню по высотке, шкафы могут быть высотой под потолок.
- Пеналы сочетают в себе и нижний и верхний шкаф. Однако он не навешивается на стену, а стоит на полу или основании. Функции те же – спрятать от посторонних глаз продукты, посуду, кухонные гаджеты.
- Угловые шкафы. Устанавливают в том случае, если кухонный гарнитур идет по двум стенам. Это позволяет практично использовать угол при помощи выкатных, выдвижных или вращающихся систем хранения.
Типы шкафов
Существует несколько видов шкафов.
- Шкаф под мойку.
- Шкаф с полкой.
- Шкаф с 3-мя, 4-мя или 5-ю выдвижными ящиками метабоксами.
- Шкаф с полкой и верхним ящиком.
- Шкаф с ящиками.
- Секция под встроенную технику: варочную панель и/или духовой шкаф.
- Шкаф-обманка под вытяжку или колонку.
- Угловой шкаф с выкатной системой.
- Угловой шкаф под мойку.
- Пенал.
- Угловой шкаф с открытыми полками для края гарнитура.
- Угловой шкаф с дверцей для края гарнитура.
- Пенал под СВЧ печь или встроенный духовой шкаф.
Виды шкафов
Размеры кухонных шкафов: особенности составления эскиза и чертежа
Прежде чем приступить к составлению детализированного плана расположения гарнитура на кухне, необходимо создать примерный чертеж с указанием предполагаемых размеров кухонной мебели. Стандарты, установленные разработчиками, предусматривают возможность установки мойки и встраивания бытовой техники. Кроме этого, следует определиться с размещением таких деталей интерьера:
- розеток;
- коммуникаций водоснабжения и канализации;
- газовых труб;
- вентиляционных каналов.
Для того чтобы кухонный гарнитур гармонично вписался в пространство следует составить его чертеж
Желательно создать несколько эскизов с разным расположением мебели на кухне. При этом следует учитывать то, что существуют разные типы планировки кухонного пространства:
- L-образная или угловая планировка считается самой популярной, так как позволяет рационально, комфортно и компактно использовать полезное пространство. Размеры угловых кухонных шкафов должны соответствовать габаритам кухни.
- Прямое расположение предполагает установку гарнитура вдоль одной стены. Этот вариант считается самым экономным, так как включает только самые необходимые элементы. Подходит для маленьких узких помещений.
- П-образная или круговая кухня предусматривает установку мебели вдоль трех соседних стен. В таком случае шкафами заполняются сразу два угла.
- Островная планировка представляет собой один из перечисленных выше типов с вынесением одной рабочей зоны в центр кухни.
- Полуостровное размещение мебели – это гарнитур с барной стойкой на одном из концов кухни.
Прямое расположение кухонного гарнитура считается самым правильным и экономным
Разработка проекта кухни
Специалисты начинают с выбора мест размещения основных функциональных блоков:
- в центре устанавливают мойку с площадкой для посуды;
- слева – холодильник;
- справа – разделочный стол, варочную панель и духовой шкаф.
Коррекции делают с учетом конфигурации и размера кухни. Внимательно изучают стыковку с нишами, колоннами, выступами. Проверяют соответствие шкафов размерам встраиваемого оборудования. Отдельные технические решения установлены в сопроводительной документации производителем.
Высота крепления вытяжки, например, зависит от вида варочной панели:
- газовая – от 75 до 85 см;
- электрическая – от 65 до 75 см.
На фото показано правильное размещение рабочей зоны около окна. Такое решение обеспечивает комфортное для глаз естественное освещение.
Рабочая зона у окна.
Искусственные источники устанавливают по отдельной схеме. По действующим стандартам освещенность поверхностей в кухнях и столовых жилых объектов недвижимости должна составлять не менее 150 лк.
При разработке проекта кухни своими руками на чертежах и схемах с фото указывают линии электропитания, другие инженерные коммуникации, точки подключения.
Схема разводки и монтаж электропроводки на кухне.
Делают отдельные силовые линии для подключения духового шкафа, другой техники с большой мощностью потребления. Создают необходимые технологические отверстия (промежутки) для эффективной вентиляции, быстрого отвода избыточного тепла.
При создании кухни своими руками чертежи и схемы, фото рассматривают с учетом роста и других физиологических особенностей пользователей.
Схема обустройства кухни.
Проверяют удобство пользования рабочей поверхностью и полками. Убеждаются в отсутствии выступающих частей гарнитура, которые помешают выполнять рабочие операции.
Сушкой, например, пользуются часто. Этот компонент размещают на такой высоте, чтобы для работы не нужен был стул. Духовой шкаф рекомендуется установить на уровне груди. Это решение обеспечит удобство обращения с тяжелой посудой.
После уточнения исходных условий создают комплект проектной документации. На первом этапе применяют стандартные размеры кухонных шкафов.
Размеры шкафов кухонных.
Далее отмечают элементы, которые отличаются от типовых изделий формой или габаритами. На завершающем этапе определяются с размещением декоративной подсветки, других украшений.
Для упрощения задачи можно взять готовый чертеж кухни, добавить необходимые изменения. Производители и специализированные торговые предприятия предлагают бесплатно различные варианты расстановки мебели в кухнях многоэтажных домов, построенных по типовым проектам.
Кухонный гарнитур с размерами.Угловой набор шкафов.
Рисунки можно сделать вручную либо с помощью специализированного программного обеспечения. Лучшую визуализацию планов обеспечивает использование технологий 3D.
В программных конструкторах можно изменять и устанавливать следующие параметры:
- размеры помещения, бытовой техники, шкафов;
- материал стен;
- вид ручек, фасадных систем, рейлингов;
- размещение стола и стульев, дополнительных элементов интерьера;
- освещение рабочих поверхностей.
Объемную схему кухни можно поворачивать и увеличивать для внимательного изучения мелких деталей.
Несмотря на преимущества электронного проектирования, рекомендуется помнить о возможности применения классических дизайнерских методик.
Опытные специалисты вырезают шаблоны из плотной бумаги, которые имитируют расстановку мебели в комнате. Этот способ используют для проверки удобства пользования оборудованием, ширины проходов.
Набор кухонной мебели.
Высота фартука и стеновой панели
Расстояние между нижними и верхними шкафами допустимо не более 600 мм. Чаще берут чуть меньше 560−580 мм. Выкладывая фартук из плитки по стене между столешницей и верхними шкафами, прибавляют к этому расстоянию еще 5 см для заведения за столешницу. Стеновые панели в цвет столешниц также по стандарту изготавливают высотой в 600 мм. По длине они обычно 3 метра.
Пеналы с полками или под встроенный холодильник, учитывая размеры нижних, верхних шкафов и расстояние между ними, делают по стандарту высоты в двух размерах: 2140, реже 2360 мм.
Расстояние любого кухонного предмета от колонки или газового котла должно быть не менее 15 см. Убирать колонку или котел внутрь шкафа, закрывая фасадом, нельзя согласно правилам пользования газовым оборудованием.
Все кухонные фасады и корпуса подстроены под установку внутренних механизмов и бытовой техники, которые имеют четкие неизменяемые размеры. Варочные панели, плиты, духовые шкафы, микроволновые печи, посудомоечные машины, сушилки для посуды, лотки, бутылочницы определяют параметры, по которым изготавливается мебель. Конечно, учитываются и потребности человека, его рост, физические возможности, усилия, прилагаемые для приготовления пищи и мытья посуды. Прибегая к стандартам, можно не выдумывать велосипед в плане рациональности размещения кухонной мебели, а исходить из готовых решений с учетом специфики каждого помещения в плане размера и стиля.
https://youtube.com/watch?v=t-nf5HKDwl8
Originally posted 2018-03-03 06:54:27.
Высота навесных шкафов на кухне
Стандартную высоту кухонного навесного шкафа следует определять согласно размеру фасада. Самое главное – это удобство пользования. Слишком высокий кухонный шкаф заставить хозяйку вставать на табурет и доставать необходимые предметы, что совсем неудобно.
Чтобы определиться с высотой навесных шкафов, представьте, что вам необходимо что-нибудь достать с верхней полки без табуретки
Чтобы сделать кухню более разнообразной, создать особую атмосферу и стиль, при проектировке часто применяется навесная мебель, которая имеет разные размеры и высоту. Такая комбинация позволяет сделать низкие шкафы своеобразными полками. Они декорируются различными статуэтками, вазами. Особую атмосферу поможет придать локальная подсветка. Идеальная высота кухонных шкафов от столешницы – 60 см.
Урок 19 — Как рассчитать размеры фасадов в корпусной мебели
Расчет фасадов — процедура достаточно важная, ведь именно они являются лицом готового изделия и в ряде случаев (например, фасады из МДФ) что-то изменить при ошибке уже не получится. В данной статье я постараюсь разъяснить, как же производится расчеты для всех основных разновидностей мебельных фасадов (за исключением дверей-купе и радиусных). Разбирать будем на основании короба с наружными размерами 600 х 300 мм.
Итак, начнем с распашных фасадов. Чтобы дверки открывалась, необходимо, чтобы они не терлись друг о друга и о корпус, для этого предусмотрены технологические зазоры.
Лично я предпочитаю делать зазоры по 2 мм.
Отдельно замечу, что размеры необходимо считать для каждого модуля отдельно, то есть если вы собираете кухню в которой 3 напольных ящика и 3 навесных, то размеры нужно считать для каждого ящика отдельно, то есть 6 раз — так вы застрахуете себя от ряда возможных ошибок.
Ширина фасада рассчитывается по формуле:
где w — ширина фасада, W — ширина короба, n— количество фасадов (по ширине)
Некоторые мебельщики вычитают по 4 мм, но на мой взгляд получаются слишком большие щели.
Высота фасадов. При расчете высоты нет четко выведенных формул — следует руководствоваться здравым смыслом и некоторыми нехитрыми тонкостями.
Для примера рассчитаем размеры фасадов для нескольких кухонных модулей.
Красным цветом отмечены размеры короба, синим — зазоры, оранжевым — размеры фасадов.
Итак, размеры короба 730×450 мм
Высчитываем ширину по формуле (450/1)-3 получаем 447 мм. (с боков получаются зазоры по 1,5 мм, что позволит не цеплять за соседние шкафчики, на которых будут такие же припуски).
По высоте мы решаем сделать 3 фасада из которых 2 больших по 300 мм. Учитываем, что оптимальное расстояние между соседними ящиками составляет 2-3 мм, а между столешницей и верхним фасадом 5 мм (чтобы фасад не цеплялся за каплесборник, который имеет место на кухонных столешницах). В результате, вычтя из высоты короба данные значения получаем высоту маленького фасада 121 мм
730мм — 300мм — 2мм — 300мм — 2мм — 5мм=121 мм
Перейдем к другому примеру: расчет фасадов для навесной тумбы. Ее особенностью является наличие двух распашных фасадов, а так же свеса верхнего горизонта, который как бы накрывает дверки, придавая всей тумбе законченный вид.
Исходя из габаритных размеров тумбы: 636 х 600 мм, высчитываем ширину фасадов. (600/2)-3 = 297.
Зная, что толщина верхнего горизонта составляет 16 мм, и сделав 3 мм зазор между ним и фасадом, мы получаем высоту фасада (636-16-3)=617
А теперь перейдем к отдельным тонкостям расчета.
1. При расчете размеров фасадов, изготовленных из ЛДСП, кромленого 2 мм ПВХ кромкой, не забудьте вычесть из размеров еще по 4 мм, как по высоте, так и по ширине (толщина кромки с двух сторон)
2. При расчете размеров распашных фасадовдля угловых шкафов, необходимо учитывать, что существует две разновидности угловых петель (+45, +30 гр). Визуально они не отличаются друг от друга, разница заметна лишь на собранном корпусе с навешаным фасадом. Поэтому схему монтажа угловых петель, которые вы приобретаете, следует уточнять у продавца. Разберем расчет для каждого на примере угловой тумбы с расстоянием между стенками (в фасадном проеме), составляющем 300 мм.
Итак, вариант 1 фасад получается вкладным его размер должен быть на 1 мм меньше ширины ниши, то есть равным 299 мм.
Вариант 2 предусматривает, наоборот накладной характер фасада. При этом фасад шире ниши на 5 мм (305 мм)
Отдельно остановимся на такой теме, как расчет дверей-купе в различных вариациях
Стандартные габариты кухонной мебели
Для любого в квартире первостепенную роль играет комфорт. Пространство, в котором будет располагаться ваша будущая кухня, не является исключением. Готовые модели, которые можно увидеть в магазинах, заранее спроектированы с учетом неких стандартов. При их составлении, учитывались два важных фактора:
- габариты помещения
- антропометрические данные хозяев.
Чтобы с умом подобрать размеры гарнитура, технологи прибегают к помощи эргономики. Эта наука исследует не только движения человека в помещении на протяжении дня, но и расстановку мебели, при которой не затрачивалось бы лишнего времени для совершения элементарных действий. Ключевой деталью на любой кухне является столешница. Высота этой рабочей поверхности отсчитывается от пола и в основном равна 85-95 см. Значения в этом диапазоне универсальны и подходят человеку с любым ростом. В таком случае здесь уже учтены:
- высота ножек и цоколя
- расстояние от нижних ящиков до рабочей зоны
- толщина столешницы
