Технология монтажа смотрового колодца
В принципе, смотровые колодцы устанавливаются в процессе сборки всей дренажной системы. А для этого надо выкопать траншеи, в которые будут уложены дренажные трубы, определиться с местами установки колодцев: смотровых и накопительных.
После чего начинают монтаж труб. Обычно начинают от фундамента дома, двигаясь к накопительному колодцу, который устанавливают в самом низком месте загородного участка. Трубы доводят до мест установки смотровых устройств, где последние и монтируют. Понятно, что в таких местах делают расширения для удобного проведения требуемых работ.
Стараются монтаж дренажной системы проводить в период нижнего расположения уровня грунтовых вод. Но даже в этот период в траншеях и котлованах может появиться вода. Тем более, котлован под смотровой колодец обычно выкапывают ниже траншей под трубы на глубину 30-40 см.
Дно котлована засыпают песком толщиною 10 см, который утрамбовывают. И уже после этого устанавливают сам колодец. Его соединяют с дренажными трубами, стык соединения обязательно герметизируют.
Монтаж дренажной системы с установкой смотрового колодца
С бетонными изделиями больше сложностей. Во-первых, под них надо создать прочное основание. Поэтому дно котлована выравнивают слоем песка, который утрамбовывают. Далее собирают армирующий каркас из стальной арматуры в виде решетки. Его укладывают на кирпичи или камни, которые предварительно устанавливают на песчаное дно. После чего заливают бетонный раствор. Сегодня многие производители ЖБИ предлагают готовые днища. Их просто опускают на дно выкопанного котлована, которое предварительно выравнивают. Здесь задача мастеров – провести хорошую герметизацию стыка днища и устанавливаемого колодца.
Бетонные колодцы должны быть закрыты герметично, поэтому на них устанавливают крышки из того же бетонного раствора, в которых есть входной люк. В этом плане пластиковые изделия лучше и проще в использовании. Обычно это труба, в состав которой входят две крыши: нижняя и верхняя. Первая представляет собой емкость, на которую надевается трубная часть. Она своей плоскостью упирается в дно котлована. Вторая крышка закрывает колодец сверху. Сегодня производители предлагают пластиковые устройства с уже присоединенной нижней крышкой. То есть колодец – это цельная конструкция, с одной верхней крышкой в качестве отдельного элемента.

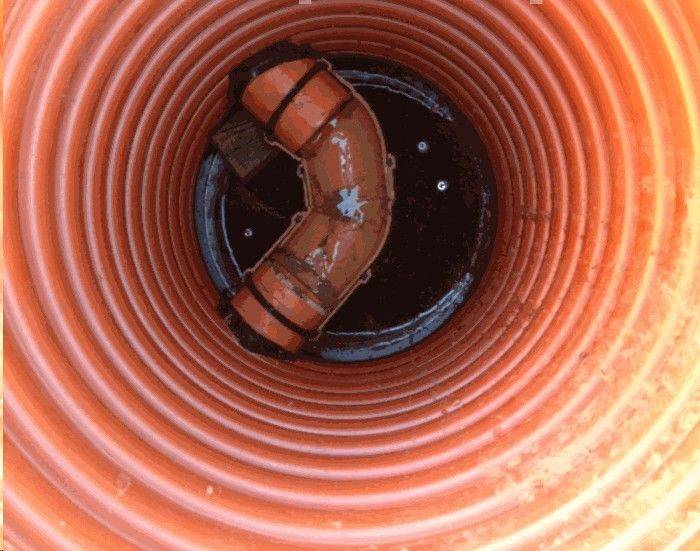

Пластиковые смотровые колодцы для дренажной системы
И еще один момент. Пластик – материал, который не гниет, не ржавеет, не взаимодействует со многими химически активными веществами. Бетон такими характеристиками похвастаться не может. Поэтому если вами был выбран бетонный колодец, то его мастера должны обязательно гидроизолировать, лучше с двух сторон. Обычно сегодня для этого используют битумную мастику, которую наносят в два слоя.
Итак, смотровой дренажный колодец установлен и подсоединен к трубам. Остается провести его засыпку. Если было установлено бетонное сооружение, то проблем нет никаких. Котлован просто засыпают грунтом. Если использовалось пластиковое устройство, то рекомендуется засыпку сделать песком, можно вперемежку с грунтом. Обычно проводят послойную трамбовку с учетом толщины слоя в пределах 20 см.
Очень важно правильно по высоте выставить люк горловину
Если это проезжая часть, то люк монтируют вровень с ней.
Если это газон или участок с зеленными насаждениями, то люк устанавливают на 5-7 см выше травы.
Если дренаж сооружается еще в незастроенной зоне, то люк колодцев должен быть выше грунта, как минимум, на 20 см.
Строение смотровых сооружений
Благодаря наличию группы специальных углублений на трассе коммуникации возможно провести осмотр ее состояния, ревизию, а в случае необходимости — и удаление пробок, мусора или ликвидацию застоя жидкости в трубах. Колодец помогает точно определить место и уровень засорения. Конструктивно шахта может быть круглой или квадратной. В ее состав входят следующие элементы:
- горловина;
- шахта или рабочая камера;
- лоток;
- дно.
Сверху она закрывается надежным люком, чтобы туда никто не упал. Если сооружение глубокое, то оно снабжается закрепленной лестницей.
Днище колодца покрывают слоем бетона на подушке из гравия. Канализационная труба присоединяется к лотку сооружения. Он представляет собой железобетонный корпус, высота которого соответствует диаметру входящего и выходящего трубопроводов. В нижней зоне элемент по форме идентичен конфигурации трубы. Поверхность лотка затирается цементной смесью с железнением. С обеих сторон монтируются полки для размещения ремонтников. Горловина имеет унифицированный размер — 700 мм. Она закрывается чугунным или пластиковым люком, который должен возвышаться над уровнем грунта не менее, чем на 7 см.
Существует ряд факторов, когда вместо шахты строится камера. Среди них:
- различные диаметры входящего и выходящего трубопроводов;
- измененное направление потока сточных вод;
- боковые ответвления трубы переходят в один трубопровод;
- круто меняется наклон трубы.
Ревизия прямых участков канализации проводится в камерах, а не в шахтах. Габариты первых должны быть такими, чтобы рабочие могли не только там поместиться, но и выполнять регламентные или аварийно-восстановительные работы. Стандартная высота ревизионной конструкции — не менее 180 см.
Коротко о главном
Канализационные колодцы устанавливаются для обеспечения открытого доступа к системе с целью осмотра, профилактического обслуживания и очистки.
Состоят колодцы, как правило, из лотков, камеры, горловины и люка.
Изготавливаются конструкции на месте или в заводских условиях из кирпича, бетона, полимерного сырья.
Смотрового типа колодцы устанавливаются в местах соединения отдельных патрубков в одной плоскости (повороты, разветвления, прямые участки).
Накопительные и фильтрующие образцы являются конечными точками автономной сети.
Перепадного типа колодцы предназначены для балансировки уклона каналов и скорости движения стоков.
Во время составления проекта необходимо соблюдать техническое расстояние системы от дома, дороги, газопровода, насаждений, источников с питьевой водой и соседей.
Виды ревизионных колодцев и их конструктивные особенности
По конструкции смотровые колодцы бывают:
- перепадные – ставят в местах, где происходит постепенное снижение уровня и глубины трубопровода;
- линейные – для прямых участков;
- поворотные – располагаются там, где трубы меняют направление;
- узловые – в местах соединения нескольких труб;
- фильтрационные – для утилизации стоков через грунт;
- контрольные – в местах стыка разных типов канализации.
Перепадные колодцы бывают нескольких типов. Они предназначены для снижения или увеличения скорости движения стоков по канализационным трубам. Устанавливаются:
- в местах, где нужно увеличить или уменьшить глубину залегания трубопровода;
- внутри подземных сооружений;
- если разница высот входящей и выходящей трубы более трех метров.
Фильтрационные шахты предназначены для очистки сточных вод. Часто применяется в частных септиках. Нормы СНиП подразумевают, что фильтрационные колодцы должны располагаться выше уровня грунтовых вод не менее чем на метр. При этом учитывается состав грунта. Для супесчаных почв фильтрующая площадь равна 1,5 м, для песчаных 1 м.
Контрольные – располагаются на стыке соединения локальной и общегородской канализации, заводской системы и городской, автономной частной и городской.
Поворотные и узловые шахты помогают контролировать потенциально сложные участки, где имеются стыки нескольких труб или есть опасность разгерметизации системы. Патрубки расположены на одном уровне.
Линейные имеют одну пару патрубков, которые располагаются напротив друг друга. Предназначены для контроля прямых участков магистрали, расположенных на одном уровне. Расстояние между смотровым колодцами – 10 м.
Независимо от типа конструкции ревизионные колодцы состоят из таких элементов:
- люк – верхняя часть;
- горловина;
- шахта – рабочая камера, куда спускаются по ступенькам мастера для проведения ремонтных работ;
- лоток, где находятся входные и выходные патрубки;
- днище – бетонная конструкция.
В продаже имеются колодцы с различным уровнем входных и выходных отверстий.
Ревизионные шахты выполняются из материалов, которые наиболее актуальны для данного участка трубопровода:
- бетонных колец;
- пластика;
- кирпича;
- камня.
Кирпичные и каменные сооружения пропускают жидкость и распространяют запах.
Форма также бывает разная – круглая или прямоугольная. Высота лотка зависит от диаметра самой большой трубы, которая подключена к нему.
Самостоятельный монтаж дренажных колодцев
Рассмотрим, как сделать дренажный колодец своими руками. В зависимости от вида колодца различаются и способы его изготовления.
Монтаж накопительного колодца из пластика
Материалом для изготовления такого колодца может служить гофрированная пластиковая труба различного размера.
1. Выкапывается котлован под будущий резервуар.
2. Отмеряется необходимая длина гофрированной трубы, после чего производится ее обрезка.
3. В яму засыпается песчаная подушка или создается твердое бетонное основание.
4. В подготовленный котлован устанавливается подготовленная емкость, имеющий отводы для подключения труб. Отверстия для входных труб можно проделать уже после установки емкости на постоянное место. Многие готовые колодцы уже имеют специальные отводы, поэтому подключать их к дренажной системе несложно.
5. При помощи битумной мастики к трубе приклеивается пластиковое дно.
6. Производится ввод в колодец дренажных труб и герметизация щелей.
7. Промежутки между стенками колодца и котлована засыпаются щебнем, песком или смесью песка с цементом.
8. Сверху накопительный резервуар накрывается крышкой для предотвращения его загрязнения и на этом монтаж дренажного колодца можно считать выполненным.
Устройство дренажного колодца своими руками смотрового типа производится по аналогичной схеме, кроме установки насоса. Также отсутствует необходимость его размещения в самой низкой точке участка.
Монтаж дренажного полимерного колодца
Установка колодца из бетонных колец
Для изготовления бетонных колодцев лучше использовать армированные кольца с замком. Если их нет, то подойдут и обычные бетонные изделия. Чем толще они будут, тем дольше прослужат.
Для устройства дренажного колодца из бетонных колец рекомендуется использовать изделия с замком
Работа выполняется при помощи специальной погрузочной техники в такой последовательности:
1. Подготавливается котлован нужных размеров.
2. На дно котлована насыпается песок или гравий. Если изготавливается фильтрующая емкость, то толщина подушки должна быть не менее полуметра.
3. На подушку укладывается первое кольцо с дном. Если используются кольца без дна, то снизу первого кольца изготавливается бетонная стяжка.
4. Очередные кольца укладываются поверх предыдущих. При установке бетонных колец обеспечивается заделка швов между ними бетонным раствором или битумной мастикой.
5. Когда установлено последнее кольцо, в нем проделывают отверстия (если их еще нет) для входа дренажных труб.
6. В отверстия кольца выводят трубы, после чего все стыки тщательно герметизируют.
7. Сверху колодца устанавливается крышка. Можно использовать пластиковые или металлические крышки, так как бетонные изделия слишком тяжелы.
8. Пустоты между стенками ямы и бетонными кольцами засыпаются песком, гравием или щебнем.
Обустройство дренажного колодца не является очень сложной задачей. С такой работой можно справиться самостоятельно, особенно при монтаже пластиковых изделий.
Назначение подземных смотровых камер
Канализационный контур предназначен для оперативного отвода бытовых стоков, дождевых и талых вод в специально отведенные отстойники, канализационные колодцы или коллекторы. Смотровые колодцы устанавливают на наиболее ответственных участках канализационной сети.
Для оборудования прямой линии длиной 10 м строительство дополнительной камеры нерационально, тогда как на 100-метровом участке с узлами пересечения, вынужденными поворотами и уровневыми перепадами точки контроля просто необходимы.
Они дают возможность беспрепятственно проверять функции трубопровода, находящегося на глубине до 2 м и ниже, а в случае поломки – быстро ремонтировать его. В специально обустроенной камере вся запорно-регулирующая арматура находится на виду, поэтому заменить изношенные части новыми не составляет труда.
Функциональное назначение смотрового колодца заключается в обеспечении доступа для осмотра технического состояния и прочистки транспортирующей стоки системы
Авария на участке подземной сети, не оборудованном смотровым колодцем, устраняется путем выемки грунта (в том числе и с применением тяжелой строительной техники). Это сложнее, дольше и дороже.
Точно определить место утечки помогают также смотровые камеры.
Галерея изображений
Фото из
Малый смотровой колодец
Большие смотровые колодцы
Квадратный смотровой колодец
Пластиковая готовая конструкция
Устройством ревизионных подземных камер человечество занимается на протяжении сотен лет – с тех времен, когда появились первые коммуникационные системы для перемещения воды.
За этот период возникли правила строительства специальных объектов, которые в настоящее время изложены в документах типа СНиП и ГОСТ.
Устройство сооружения зависит от специфических особенностей грунта. Есть конструктивные отличия при сооружении колодцев в насыщенных водой, маловлажных и лессовых просадочных породах. Последнюю категорию усиливают дополнительной трамбовкой дна и устройством утолщенной песчано-щебневой подушки в основании
Например, пункт 2.04.03-85 (СНиП) под названием «Канализация. Наружные сети и сооружения», раскрывает правила возведения смотровых колодцев. В статье содержится информация о том, где необходимо устраивать данные объекты, как правильно подбирать размеры.
Принятые стандарты помогают объединять различные сети в одну неразрывную конструкцию и упрощают монтаж.
На схеме колодца в разрезе видны основные части: нижний лоток для подключения труб, основная рабочая камера, оборудованная ступеньками для спуска, и люк с крышкой, выходящий на поверхность
Установка дренажного колодца своими руками
Удобство монтажа и скорость выполняемых работ, а также максимальная простота процесса побуждают владельцев загородных домов к самостоятельному строительству ливневых канализаций.
И такой подход весьма оправдан. Для выполнения работы не потребуется привлечение дорогостоящей строительной техники, а полученный результат оправдает затраты на полимерную продукцию.
Разметка и земляные работы
Первое, что предстоит выполнить, — это устройство современной дренажной системы своими руками, разметить территорию и провести выемку грунта. Для этой цели потребуется подготовить деревянные колья и шнурку. С их помощью обозначается будущая ливневая канализация и места установки пластиковых дренажных колодцев.
Далее земляные работы переходят в стадию выемки грунта. Такая работа производится обычной штыковой лопатой. Подчистить и выровнять основание можно совковым инструментом. Использование полимерных изделий для устройства ливневой канализации позволяет не использовать большую глубину траншей.
Трубы и элементы колодца не боятся сильных морозов, что и позволяет закладывать их не глубже 60 см.
А вот котлован, в котором будет производиться монтаж коллекторного или поглотительного колодца, придётся серьёзно углубить. Данный объект должен принять в себя большое количество ливневых вод, поэтому его объём будет довольно обширный. Для этой работы понадобится помощник, вытаскивающий грунт с глубины.
На дно траншей и котлованов обязательно засыпается щебень. Это позволит снизить сезонное перемещение грунта и не позволит дренажу потерять герметичность из-за возникающих смещений. Поверх камней укладывается геотекстильное полотно. Данная мера не позволит корням растений опутать систему и тем самым повредить её.
Монтаж элементов колодца
Когда земляные работы будут закончены, можно начинать монтаж. Но прежде чем собрать дренажный колодец своими руками, необходимо подготовить требуемые детали. Для работы понадобятся:
- Гофрированная труба из полимеров необходимого диаметра.
- Донный лоток.
- Оголовок колодца.
- Уплотнительные манжеты разных размеров.
Не будет лишним запастись битумной мастикой. Этот материал нужен для обработки соединений элементов дренажной конструкции.
На подготовленное дно котлована устанавливается донный лоток. В него нужно подсоединить дренажные трубы, по которым будет поступать сточная вода. В зависимости от количества путей используется и соответствующий лоток, где уже сделано требуемое число отверстий.
Трубы вставляются с помощью резиновых манжет. Каждое изделие в месте соединения дополнительно обрабатывается битумной мастикой. Данная мера позволяет улучшить герметичность колодца.
Далее сборный дренажный колодец поднимается вверх за счёт гофрированной трубы. Для этого изделие необходимо отрезать на нужный размер.
Потом при помощи манжеты и битумной мастики трубу вставляют в донный лоток. Таким образом получается шахта колодца, где можно будет проводить ревизионные работы.
На следующем этапе следует установить оголовок. Это также выполняют при помощи манжеты и битумной мастики. Когда все элементы будут занимать своё место, сооружение засыпают песком или щебнем. Делать эту работу следует аккуратно. Лучшим способом будет засыпка небольших порций толщиной не более 15 см с последующей трамбовкой.
Как только до верхнего края колодца останется 20 см, начинают использовать землю и дёрн. Венчать готовое сооружение должен полимерный люк для колодца. Это позволит исключить попадание мусора в ёмкость, которая может засорить её и не позволить набирать или транспортировать воду.
Реанимация старых колодезных шахт
С помощью пластиковых колодцев можно восстанавливать старые водозаборные сооружения из бетона или дерева. Если на участке имеется древний обвалившийся колодец, его использование позволит сэкономить на геологоразведке.
Процедуру реанимации старой колодезной шахты реализуют в следующей последовательности операций:
- Откачивают воду и демонтируют старую арматуру.
- Проводят удаления осадка, донного фильтра и части почвы.
- Для укрепления дна применяют геотекстиль и щебень.
- Монтируют колодезную колонну необходимой длины и диаметра.
- После опускания собранной конструкции внутрь старой шахты пространство между двумя колонами заполняют гравием и песком.
- Дно колодца оснащают новым донным фильтром.
- Прокачку воды удобно провести погружным насосом, спущенным внутрь. Эту процедуру прекращают только после того, как появится прозрачная вода.
Пластиковый колодец на месте старого бетонного колодца
Места расположения в зависимости от назначения
Согласно нормативам СНиП, существуют точки обязательной установки ревизионных камер:
- в местах поворотов и уклонов, при изменении направления линейного трубопровода;
- в местах присоединений к центральной линии дополнительных отводов;
- на участках смены диаметра труб.
Входы частных канализационных сетей в центральную систему (или коллектор) также оснащаются смотровыми камерами.
Диаметр труб напрямую зависит от протяженности линейного участка. Например, трубопровод длиной до 35 м состоит из элементов с диаметром 150 мм, стометровый участок – из труб диаметром от 700 до 900 мм, максимально возможная 300-метровая линия – из труб, диаметр которых может быть более 2 м. Зависимость обратная, то есть если диаметр трубопровода 150 мм, то через 35 метров обязательно необходим монтаж колодца.
Основное место расположения смотровых сооружений на частном загородном участке – линия, соединяющая ливневые водоприемники с отстойником, коллектором или полем фильтрации
Выбирают наиболее сложный участок и монтируют ревизионную камеру. Чаще всего это место врезки дополнительного рукава, например, идущего от бани.
Смотровые колодцы для частного использования могут отличаться от промышленных аналогов размерами или количеством патрубков, но принципиального различия не имеют.
Виды канализационных колодцев
Факторы, по которым классифицируются ревизионные камеры:
- основная рабочая функция;
- место установки;
- материал конструкции.
По основной функции различают такие виды колодцев для канализации:
- Линейный — монтируют на прямых участках без перепадов в горизонтальном расположении. В нем есть только 2 отверстия (входное и выходное), расположенные напротив по одной линии. Прямой канализационный трубопровод наименее подвержен возникновению аварий. Необходимость в смотровом колодце на нем возникает, если длина превышает 35 м.
- Поворотный — устраивают в местах, где подземные коммуникации меняют направление. Эти участки наиболее часто подвергаются деформации, засорам. Вход и выход в колодец находятся на одном уровне, но под углом. По правилам поворот не должен превышать 90°.
- Узловой — используют в месте соединения нескольких трубопроводов. У него самые большие размеры. Патрубков бывает разное количество в зависимости от назначения узлового соединения. Здесь может происходить разделение одного впуска на несколько рукавов или 2-3 потока собираются в 1.
- Перепадный колодец отличается сложной конфигурацией. В нем трубы переходят на другой уровень. Вход расположен выше, выпуск — ниже.
Разновидности канализационных колодцев.
Различия в функциональности и конструкции несильно сказываются на устройстве — все виды колодцев имеют много общего.
Для изготовления используют различные материалы. На смену традиционному камню и кирпичу пришли железобетон, пластик, чугун, сталь.
Бетонные камеры можно сделать своими руками или воспользоваться стандартными деталями. Элементы готовых изделий устанавливаются, затем герметизируются.
Бетонный колодец хорошо противостоит давлению земли, но служит до 20 лет. Под постоянным воздействием сточных вод он постепенно разрушается.
Современная замена бетону — полимеры. Это прочные и герметичные гофрированные резервуары. Иногда используют отрезок пластиковой трубы большого диаметра. Чтобы она не деформировалась, защищают металлической сеткой.
Чугун долговечный, используют для смотровых колодцев многоэтажных домов. Применение для частной канализации затруднено сложностью монтажа из-за большого веса.
Как построить: этапы установки
Этапы установки колодцев, зависят от вида конструкции. Для смотровых, ревизионных и водоприемных колодцев для дренажа необходимо заливать бетонное основание. Фильтрующие колодцы без дна требуют обустройства системы фильтрации.
Этапы возведения колодца из бетонных колец:
- Выкапывают яму, ширина которой должна превышать диаметр кольца, примерно на 40 см. и глубиной не менее 2 м.
- Если почва мягкая, то дно следует засыпать щебнем на 15-20 см., и установить кольцо.
Также можно низ ямы залить бетонным раствором. Для фильтрующих конструкций дно не делают.
- Далее устанавливают остальные кольца.
- После того, как все кольца будут установлены, нужно все стыки промазать цементно-песчаной смесью, а после высыхания тщательно загерметизировать битумом.
- Затем от колодца выкапываются траншеи для труб и проделываются для них отверстия в кольцах. Отверстия сверлятся с помощью перфоратора и коронок по бетону.
- Далее подводят трубы, предварительно надев на них резиновые уплотнители, а места ввода промазываются битумом.
- Ставится перекрытие, в котором делают смотровое окошко.
- Пустоты вокруг колодца засыпаются гравием или щебнем, либо глиной. Такая подушка предотвращает просачивание воды и соответственно продлевает срок службы колодца.
Установка пластиковой конструкции, последовательность действий:
- Как и для колодца из бетонных колец, сначала подготавливают шахту и дно заполняют смесью гравия или щебня.
- Далее в зависимости от типа будущего колодца, дно ямы заливают цементным раствором или оставляют все как есть.
- После того, как раствор затвердеет (понадобится около двух дней), сверху укладывают слой геотекстиля.
- Далее отмеряют и отрезают необходимую часть гофротрубы.
- Прорезаются отверстия для труб, на высоте 40-50 см. от дна. В отверстия вставляют прорезиненные уплотняющие манжеты или специальные переходы.
- Емкость устанавливается в шахту, присоединяются трубы и, при необходимости насос.
- Полость вокруг колодца засыпается гравием, щебнем или песком смешанным с грунтом и утрамбовывается.
- Устанавливается люк.
Монтаж дренажных колодцев — процесс не простой. Но если сделать все правильно, то любой из видов колодцев прослужит на протяжении долгих лет и станет незаменимым элементом дренажной системы участка.
Выводы и полезное видео по теме
В этом видеоматериале наглядно представлены преимущества моделей, выполненных из современных полимеров, перед изделиями из железобетона.
Современные пластиковые колодцы не только выглядят привлекательнее своих железобетонных аналогов, они меньше весят и лучше гидроизолированы. Будущее, безусловно, за ними.
Без канализационной системы невозможно представить себе жизнь цивилизованного общества. А без колодцев разного типа не может осуществлять свою работу ни одна канализационная система. Теперь вы имеете представление о том, какими бывают эти сооружения, как они устроены и из каких материалов изготавливаются.
Появились вопросы в процессе ознакомления с предложенным нами материалом? Есть полезная информация, которой вы хотите поделиться с посетителями сайта и с нами? Пишите, пожалуйста, в расположенном ниже блоке.
