Характеристики огнеупорного кирпича
Учитывая многообразие типов огнеупорного кирпича шамотного, этот подвид более крепкий. Размеры шамотного кирпича зависят от маркировки, а также применяются при укладке построек.
Помимо этого, данный продукт выделяется:
- незначительной массой;
- отличной теплопроводностью;
- надежностью;
- декоративностью.
Все размеры кирпича, даже изготовленные разными производителями, сделаны по стандарту.
Включая все перечисленные характеристики, строительные материалы соответствуют продукту лишь высшего качества.
В зависимости от типа включений продукта, способа обжигания и назначения строительный материал разделяют на следующие виды:
кварцевый (в составе кварцевый песок, глина). Тут формула кварцевого песка;
Основной и углеродистый типы применяются в индустриальных фирмах, выдерживая существенные tºC. Для домашних печей применяют шамотный продукт.
Кварцевый продукт отлично удерживает tºC, однако рушится от химических условий. В постройке применяют прямую, угловую, клиновидную формации кирпича.
Выбрав кирпич отличного качества, можно не опасаться за долговечность постройки. Любой тип обладает собственной маркировкой и масштабами. Соединить типы огнеупорного кирпича воедино под универсальный размер нельзя.
Первый стандарт возник в Российской федерации 1927 года. Ориентировались на германское изделие с масштабами 250х120х65, которые по нынешнее время остались, зафиксированы как стандартные размеры.
Такой размер принято рассматривать как НФ – нормального формата. Используется красный кирпич для возведения базы стенок, с дальнейшей их обработкой.
Существует несколько разновидностей строительного материала:
- одинарный именуется как обычный выбор в строительстве. Размеры красного кирпича одинарного составляют 25х12х6,5 см;
- полуторный возник в эпоху индустриализации уже с увеличенными масштабами. Размер полуторного облицовочного, так же как и строительного, составляет 25х120х8,8 см;
- двойной размер огнеупорного кирпича стандарт ГОСТ возник позднее 25х12х13,8 см.
Размер кирпича шамотного и прочие показатели охарактеризованы в статье.
Согласно стандарту грани обладают наименованием тычок, ложок, постель. Широкая сторона это “постель”. Короткие грани называются “тычки”, по ним определяют высоту. Длинная, узкая грань – это ложок.
Панели под кирпич отлично выглядят в качестве наружной обработки. Грамотно подобранный размер облегчает строительную работу.
Особенности укладки
Кладка шамотного кирпича
Если в промышленном строительстве, например, при возведении плавильных агрегатов для выпуска цветных, черных металлов, этот вопрос не имеет особого значения, так как кладку огнеупорной продукции всегда ведут высококвалифицированные специалисты; то для тех, кто решил самостоятельно уложить данный материал, строя стационарный мангал, барбекю, печь, камин в жилом доме или бане – это крайне важно. После того как заказчиком выбрано место возведения печи – дом, баня; закуплен печной огнеупорный материал, чаще всего исходя из стоимости, приятного желтого цвета, мелкозернистой структуры – это шамотный кирпич, необходимо:
После того как заказчиком выбрано место возведения печи – дом, баня; закуплен печной огнеупорный материал, чаще всего исходя из стоимости, приятного желтого цвета, мелкозернистой структуры – это шамотный кирпич, необходимо:
- Изучить готовые решения/примеры стандартных печей, исходя как из их внешнего вида, так и от размеров, прямо зависящих от площади отапливаемых помещений.
- Произвести выбор, привязку места размещения стационарного мангала, барбекю – по отношению к соседним строениям, с учетом наличия противопожарных разрывов; отопительной печи, камина – по близости к сгораемым конструкциям стен, потолка строительного объекта, учитывая необходимость создания противопожарных разделок и отступок.
- Первый этап работ – это подготовка кирпича, состоящая из отбраковки, раскладки, резки, которую выполняют карборундовыми дисками. При кладке правильно располагать кирпичи отесанной стороной внутрь печи, мангала, а наружу – с неповрежденной поверхностью.
Важнейшим компонентом для грамотной укладки огнеупорного кирпича является кладочный раствор. Фатальной ошибкой может послужить выбор обычных строительных смесей, содержащих цемент, так как они не выдерживают высокотемпературных воздействий, разрушаясь, что называется, на молекулы. Естественно, что печной агрегат, созданный с их применением, долго не простоит, обязательно появятся трещины, разрушения.
Для возведения отопительных агрегатов используют специальный кладочный раствор, являющийся огнеупорным неформованным материалом, затворяемым водой. Он называется мертелем.
В его составе огнеупорная глина, мелкоизмельченный шамотный бой, ряд других компонентов, которые компании производители перед покупателями обычно не раскрывают. Поставка осуществляется как в сухом виде, так в двухкомпонентном состоянии – жидкая смесь на основе глины и сухой порошок.
Можно приобрести готовый мертель, и после тщательного перемешивания, приступить к укладке огнеупорного кирпича, или попробовать сделать его своими руками, для чего понадобится:
- Огнеупорная глина, которую будет необходимо замочить в воде на 1-2 суток.
- После этого ее нужно тщательно перемешать, протереть через металлическое сито.
- Добавить в раствор мелкоизмельченный шамотный песок в пропорции – 1:2 (глина/песок).
- Затем при интенсивном равномерном размешивании добавляется вода до приобретения огнеупорным раствором сметанообразного состояния.
На огнеупорный кирпич самостоятельно полученный мертель наносят шпателем, сначала грунтуя, а затем тонким слоем – до 3 мм, убирая подтеки, тщательно расшивая швы.
Класс кирпича, его марка, толщина стен и шва определяются по технической документации, а при ее отсутствии – на основании универсальных таблиц: «Соотношение толщины стен и необходимого количества материалов»:
| Вид кирпича | Толщина стен в кирпичах | |||||
0,5 (12 см) | 1 (25 см) | 1,5 (38 см) | 2 (51 см) | 2,5 (64 см) | ||
Обычный (250x120x65 см) | Кирпич, шт. | 420 | 400 | 395 | 394 | 392 |
| Раствор, м3 | 0,189 | 0,221 | 0,234 | 0,240 | 0,245 | |
Модулированный (250х120х88 см) | Кирпич, шт. | 322 | 308 | 296 | 294 | 292 |
| Раствор, м3 | 0,160 | 0,200 | 0,216 | 0,222 | 0,227 |
Для печей и массивных каминов предлагаются следующие критерии по толщине шва:
- 1 категория – 0,5-1 мм;
- 2 категория – до 2-х мм;
- 3 категория – стандарт 3 мм;
- простая – более 3-х мм.
Как сделать шамотный кирпич своими руками?
Для изготовления нужно:
- Максимально пластичная и огнеупорная глина. По возможности добавьте каолин.
- Чтобы избежать появления трещин во время просушки, можно добавить мелкоизмельчённый шамотный кирпич.
- Опилки. Их можно взять на пилорамах либо на заводах мебельного производства.
- Для связки используйте клей для обоев.
- Жидкое мыло поможет избежать появления бактерии при формовке.
Пошаговая инструкция
- С помощью миксера разведите 5 кг. сухой глины;
- Добавьте 1 кг. шамота, клей для обоев и 50 гр. жидкого мыла;
- 4 кг. опилок потихоньку добавляем в получившуюся смесь, при этом не переставая мешать;
- Полученный раствор нужно выдерживать двое суток.
Готовая смесь должна быть такой, чтобы формовку можно было подогнать под любой размер. При этом нужно учитывать, что размер получившегося изделия уменьшится примерно на 15%. Далее хорошенько просушиваем его на доске, затем обжигаем при температуре 1200 в течение 7 часов, а после ждём ещё 3 часа, пока не пройдёт выдержка.
Чем резать шамотный блок?
Для изготовления шамотных блоков нестандартных размеров на производствах используются камнерезные станки, обеспечивающие качественную резку в больших объемах и оснащенные системой подачи воды для охлаждения диска и предотвращения появления шамотной пыли.
В домашних условиях камнерезный станок – роскошь. Поэтому, для резки шамотного кирпича потребуется погрузить блок в холодную воду на 20 минут, а затем резать при помощи обычной болгарки, используя алмазный, отрезной или абразивный диск. Влага, впитавшаяся в кирпич, обеспечит легкую резку и отсутствие пыли. Перед тем как взять в руки болгарку настоятельно рекомендую ознакомиться с этой статьей >>>
Производство
Для производства многих строительных материалов с огнеупорными характеристиками используются глина – неорганическое ископаемое из горных осадочных пород. Глиняное сырье разнообразно. Оно представляет собой смесь:
- солей кремниевой кислоты (силикатов);
- оксидов кремния, алюминия;
- воды из подземных источников.
В осадочных породах присутствуют примеси окрашенных компонентов, присущих каждой местности.
При производстве огнеупора сырье обязательно обжигают при высоких температурах. В результате вся влага испаряется, минеральные компоненты спекаются. Продукт теряет пластичность, превращается в особо плотный камень с огнеупорными характеристиками.
Последующие стадии технологического процесса включают измельчение сырья; внесение добавок: графита, крупного коксового или кварцевого порошков; добавление небольших количеств воды (не более 10 %) до стадии образования требуемой консистенции.
Полученную массу погружают в бункер, из которого она поступает в дозатор. Сделанный из порции минеральной массы кирпич подвергают прессованию и обжигу.
Представленная технологическая схема широко распространена, хорошо отработана. Все характеристики, включая вес огнеупорного кирпича, полученного таким методом, стабилен, соответствует требованиям ГОСТ.
Стоимость
Для возведения каминов, барбекю, печей используется огнеупорный кирпич. Цена материала зависит от марки, размеров, конструктивных особенностей и производителя. Для сравнения цен на октябрь 2015 года по Украине и России было выбрано 4 вида популярного шамотного кирпича. При заказе поддона насчитывается 350-360 штук кирпича. Стоимость указана за 1 шт.
- Прямоугольной формы изделие ША-5 в России оценено в 39,9 рубля.
- Аналогичный предыдущему огнеупору, ША-8, отличающийся чуть большими размерами, стоит 47,9 рубля.
- ША-22 (клин торцевой): цена в России – 49 рублей.
- ША-45 (клин торцевой): стоимость изделия в России – 41,2 рубля.
Особенности классификации
Обозначение и маркировка ШБ-5, ШБ-6, ШБ-8, ШБ-9; ША- 5, ША- 6, ША- 8, ША-9
Размеры, мм 230х114х65, 230х114х40, 250х124х65, 300х150х65; 230х114х65, 230х114х40, 250х124х65, 300х150х65
Форма: прямая
На всех, произведенных с огнеупорной глины, материалах обозначаются буквы и цифры. Первой должна стоять литера “Ш” – показывает, что кирпич произведен с алюмосиликатной глины. Вторая литера существует в двух вариациях “А”/”Б”. Литеры свидетельствуют, что продукт применяется для всех типов кладки.
Маркировка
Присутствие только одной с данных букв информирует покупателю, что производитель руководствуется исключительно стандартами госта. Обозначение “ША” означает, что продукт обладает огромным процентом оксида алюминия.
То есть приблизительно 30%, что повышает огнестойкость до +1690С. У “ШБ” оксида алюминия приблизительно 28%, что дает возможность вынести до +1650С. Если после литеры “Ш” стоит число, к примеру “Ш5”, это значит, что производитель не использовал показатели Госта, а применил собственную технологию изготовления.
Продукт, обладающий маркой “5”, отвечает размерам 230х114х65 мм. Последних два показателя указывают на изготовителя.
По стандарту показаны подобные аббревиатуры огнеупорного продукта:
- ША, ШБ – общего назначения;
- ШКУ – ковшовый;
- ШАВ – ваграночный;
- ШПД – доменный;
- ШЦУ – двухсторонний для обкладки.
Обогревательные устройства обустраивают, используя продукт общего назначения. Стандартные размеры огнеупорного кирпича проанализируем детально. Глиноземный тип считается более востребованным, включая тугоплавкую глину и шамотный продукт.
Для данного типа необходимо придерживаться точного обжигания. Для печей применяют лишь изделия первого вида, которые растрескиваются при нагреве. Кирпич огнеупорный размер “ШБ5” внешне напоминает прямоугольник желтоватого тона. Масштабы 230х114х65 мм.
Размеры ШБ5
По стандарту материал обязан отвечать подобным характеристикам:
- часть бинарного соединения алюминия и кислорода – 28%;
- огнестойкость – не меньше 1 650oC;
- при размягчении tºC отсутствует.
“ША8” изделие применяется в индустриальной и приватной постройке. Обладает повышенным показателем оксида алюминия. Используют для внутренней кладки дымоходов.
Оценка продукта:
- процент оксида алюминия – 30%;
- огнеупорность – 1 690oC;
- tºC размягчения не меньше 1 300oC.
ША-6 применяется в постройке тепловых агрегатов при t 1 690ºC. Главные свойства продукта не различаются от маркировки “ША8”. Отличие исключительно в габаритах. Масса продукта за штуку – 3,4 кг. Масштабы – 230х114х40 мм. Стоимость от 30руб./шт.
Виды ША
Кирпич огнеупорный “ША5” составляет размеры 230х114х65 мм. Масса такая же, как у “ША8”. Цена огнеупорной марки 30 руб./шт. Размеры – основной критерий в подборе огнеупорного кирпича.
Необходимо избегать возникновения участков с очень тонким шаром смеси. Расчет затрат огнеупорного кирпича ведется с использованием схемы постройки.
Маркировка ША5, ША6, ША8, ШБ5, ШБ8.
Размер, мм 230х114х652, 30х114х602, 50х124х652, 30х114х652, 50х124х652, 30х114х652, 50х124х65, 230х114х652, 30х114х65.
Огнеупорность, C 1 690, 1 690, 1 690, 1 690, 1 690, 1 300, 1 300, 1 150, 1 465.
Маркировка
При выборе материала для кладки следует понимать, какое количество нужно печного красного кирпича для определенной области и ряд ключевых свойств отвечающих за качество продукта. Лишь применив высококачественный продукт, создается гладкая и надежная печка.
Особое внимание при подборе продуктов необходимо сосредоточить на последующие свойства:
- однородность и равномерность плоскости обязана быть почти совершенной. Не нужно приобретать кирпич, в плоскости которого можно выявить остатки включений, камни, вкрапления, а также трещины;
- материал обязан иметь однородный, идентичный тон;
- правильная формация камня, свидетельствует о качестве. Нужно чтобы все грани были по длине одинаковые, без изъянов. Наличие выступов приведет к повреждениям во время укладки;
- разная масса кирпича при одинаковых размерах свидетельствует о плотности. Чем больше масса, тем плотнее продукт, а также продолжительнее он копит тепло. Для постройки основания здания следует знать информацию о весе кирпича.
Производители кирпича
При покупке шамотного кирпича необходимо не только разбираться в маркировке и характеристиках материала, но также обращать внимание на производителя. Это должна быть фирма с многолетним стажем и хорошей репутацией
На современном строительном рынке существует несколько крупных производителей, предлагающих качественный огнеупорный материал.
Крупные производители шамотного кирпича:
- Кондратьевский огнеупорный завод – украинский завод, оборудованный по современным стандартам и производящий качественное сырье мирового уровня. Занимается изготовлением огнеупорного кирпича, муллитокорундовых шибертных плит для разливки стали, алюмосиликатных изделий и пр.
- ООО «Огнеупор» — российский производитель, известный еще с начала 30-х годов прошлого века. Изготовлением шамотных изделий стал заниматься в 1965 году и до сих пор является одним из лидеров в данном секторе.
- Теплоограждение – научно-производственное предприятие, осуществляющее оптовую продажу огнеупорных кирпичей в Москве и других регионах России.
- Часовоярский завод – еще один украинский производитель, стаж которого насчитывает уже больше 100 лет.
- ТД «Росогнеупор» — предприятие, расположенное неподалеку от Латненского глиняного месторождения. Завод был построен в 30-е года прошлого века, за свою историю претерпел массу изменений и сегодня оборудован современной техникой для производства шамотных изделий.
Вес шамотного кирпича: технические характеристики, стандарт в см
При строительстве каменных конструкций, работающих под воздействием высоких температур, используют огнеупорный кирпич. В состав изделий вводят специальные добавки с целью предотвращения появления трещин при сильном нагреве. Для возведения промышленных установок, использующих энергию горения, дымовых труб и каминов требуется огнеупорный кирпич разных классов и размеров.
Размеры огнеупорного кирпича
В зависимости от вида добавки, метода обжига и назначения с огнеупорными свойствами, изделия делят на 4 класса:
- кварцевый (из песчаника или кварца);
- шамотный или глиноземный (глиняные изделия с добавлением шамота);
- основной (отличается известково-магнезиальным составом);
- углеродистый (из прессованного графита или кокса).
Два последних вида используются на промышленных предприятиях. Они выдерживают значительные температуры. Для домашних печей, бань и саун обычно берут шамотный образец. Кварцевый кирпич хорошо выдерживает температуру, но разрушается под воздействием кислот и других химических факторов.
На видео рассказывается о размерах огнеупорного кирпича:
Стандарт формы и массы
В строительстве используют такие формы огнеупорного материала:
- прямая;
- угловая;
- клиновидная.
Хороший кирпич для печи можно использовать не боясь за качество исполнения.
Каждый вид имеет свою маркировку и типоразмеры. Объединить все виды и марки огнеупорного кирпича по одним универсальным размеров невозможно. Первоначально они вовсе не имели стандарта. Их размер обозначался в вершках (дюймах). Стандарт появился лишь в XIX веке. А до этого времени каждый цех выпускал кирпичи своего размера.
Свойства керамического кирпича и его иные особенности можно прочесть в статье.
образец нормального формата удобен в работе: мастеру удобно его держать в руке. Все остальные размеры – это производные от нормального формата. Соответственно маркировка выглядит следующим образом:
- 1 НФ – 250х120х65 мм (одинарный);
- 1,4 НФ – 250х120х88 мм (полуторный );
- 2,1 НФ)– 250х120х140 мм (двойной ).
Кирпич шамотный размер и иные характеристики можно прочесть в статье.
В ГОСТе встречаются и другие менее распространенные размеры изделий. Это так называемый евро кирпич – 0,7 НФ (250х85х65 мм) и одинарный модульный 1,3 НФ – (288х138х65 мм).
На видео – размер печного огнеупорного кирпича:
Согласно ГОСТу 530-2012 на керамический кирпич все грани имеют название:
- тычок – самая длинная грань;
- ложок – широкая грань;
- постель – малая грань.
Стеновые панели под кирпич очень хорошо смотрятся как для наружного исполнения, так и внешней отделки.
Правильно выбранный размер упрощает работу. Стандартизация используется при разработке чертежей и схем выкладки. В документации обычно указывается фиксированный размер изделий.
Технические характеристики печных кирпичей
По техническим характеристикам в зависимости от веса и отличия массы в строительстве выделяют такие печные кирпичи:
Жаростойкий
Для кладки печей используют жаростойкий кирпич, способный выдерживать температуру до 1 000–1 300 °C, не разрушающийся при множественных нагревах и охлаждениях, не поддающийся коррозии. Выбирают изделия с высокой прочностью (М150–М200). Цифры обозначают, какую нагрузку может выдержать. Так, пометка М200 говорит о том, что кирпич выносит нагрузки до 200кг на 1см 2 .
Интересно будет узнать из статьи о всех плюсах минусах силикатного кирпича.
Для разных частей печи нужен с различными свойствами. Основой строительства является прямой огнеупорный кирпич. В работу берут только полнотелые изделия таких размеров:
- обычный – 250х120х65 мм;
- утолщенный – 250х120х80 мм;
- модульный – 288х138х138 мм.
Вес стандартного кирпича составляет от 3,5 до 3,8 кг. Огнеупорный других размеров имеет вес от 2,4 до 6 кг. На поддоне обычно помещается 1 350–1 600 кг кирпича, что составляет 385–400 штук.
Каков размер печного кирпича можно прочитать в данной статье.
Читайте и про стандартные размеры кирпича белого цвета для строительных работ.
Шамотный
Одним из самых востребованных строительных материалов для печей, барбекю, каминов и других отопительных сооружений для бытового использования является шамотный кирпич. Размеры этого вида материала регламентированы ГОСТ 8691-73. В документе также описаны эксплуатационные свойства, состав, спектр применения.
Маркировка и условные обозначения по ГОСТу
Характеристики шамотных изделий четко регламентируются соответствующей технической документаций – ГОСТ 8691-73 и ГОСТ 390–96. В ГОСТах прописаны все технические характеристики и показатели, которым должны соответствовать шамотные блоки.
Для четкой классификации шамотных кирпичей существует определенная маркировка, отражающая основные характеристики изделия.
Маркировка состоит из 2 или 3 букв и цифр:
- Первой идет буква «Ш», обозначающая принадлежность кирпича к шамотным изделиям.
- Вторая буква символизирует класс огнеупорности блока. Согласно ГОСТу их существует всего три, каждый имеет определенный температурный максимум (см. таблицу ниже). Если вторая буква в маркировке отсутствует – это свидетельствует об изготовлении кирпича не по ГОСТу, а по ТУ – стандартам завода изготовителя.
- Цифра, следующая за буквенным обозначением – геометрические размеры блока. Они фиксированы и определяются ГОСТом .
- Последние буквы в маркировке обозначают аббревиатуру производителя.
| Марка огнеупорного изделия | Максимальная температура применения (градусов С) |
| ШАК, ША | 1400 |
| ШБ | 1350 |
| ШВ, ШУС | 1250 |
| ПБ | 1350 |
| ПВ | 1250 |
Технически характеристики шамота
Основные характеристики шамотного кирпича
Шамотный кирпич незаменим в сфере частного строительства. Это самый оптимальный вариант при возведении печей и каминов. Выбрав качественный материал, конструкция прослужит долгие годы, не деформируясь и не изнашиваясь.

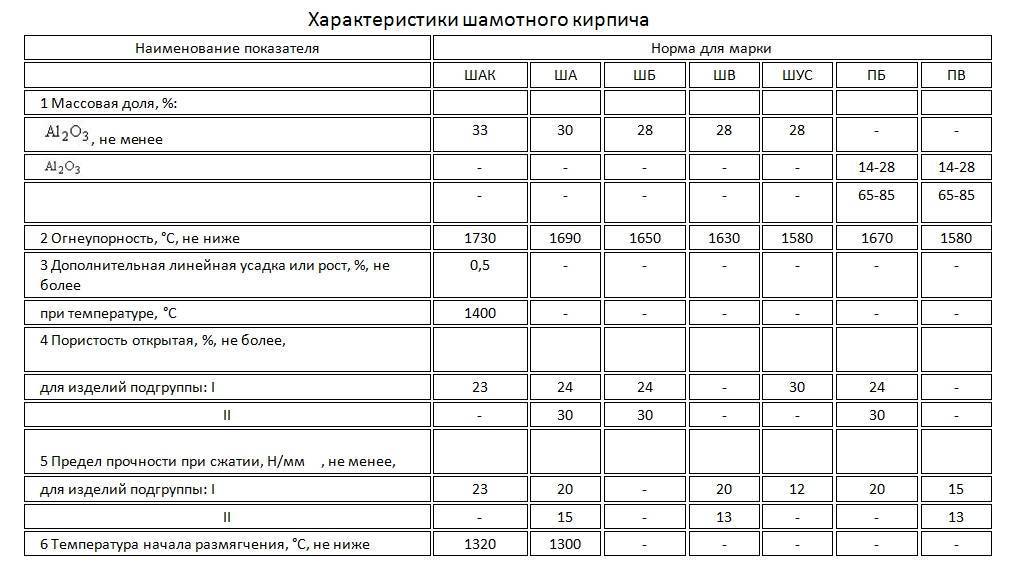

Основные характеристики огнеупорного шамотного кирпича приведем в виде таблицы:
| Показатель | Значение |
| Огнестойкость, °C | 1100-1800 |
| Плотность, кг/м³ | 1700–1900 |
| Коэффициент теплопроводности, Вт/м °С | 0,6 |
| Марка прочности | 75–250 |
| Марка морозостойкости | 15–50 |
| Пористость, % | 3-85 |
Каждый из показателей строго регламентируют госстандарты. Они определяют:
- Размер и массу изделий.
- Сырьевой состав (содержание оксида алюминия).
- Конечные технологические свойства материала (марку, прочность, геометрию, пористость, огнестойкость).
Но далеко не вся продукция, представленная на современном рынке, контролируется ГОСТом – часто производители для изготовления шамотного кирпича используют собственные ТУ. Вот тут-то и бывают некоторые расхождения по ряду параметров.
Кирпичи, маркированные только буквой и сразу же цифрой, скорее всего, выпущены по ТУ.
А какую продукцию лучше покупать – выпущенную по ГОСТу или по ТУ? Если есть такая возможность, то лучше остановить свой выбор на изделиях, произведенных по государственным стандартам, поскольку, как показывает практика, такой шамотный кирпич намного лучше по качеству.
Несмотря на огромный ассортимент продукции, производители чаще выпускают шамот в виде прямоугольных блоков. Размеры шамотного кирпича по ГОСТ следующие: длина – 230 мм, ширина – 113 мм, высота – 65 мм. Именно такие параметры наиболее оптимальны для возведения кирпичной конструкции. Но поставщики сейчас предлагают своим покупателям материал и с другими геометрическими параметрами. Это вполне допустимо существующими ныне стандартами.
Помимо размера, варьируется и вес шамотного кирпича. ГОСТ устанавливает допустимую массу 1 блока в пределах 3,7 кг. Впрочем, в продаже можно найти изделия как больше, так и меньше по массе – 2,8-4,5 кг
Закупая сырье, на вес кирпича тоже стоит обратить внимание, поскольку он напрямую влияет на показатели его тепловодности
Чем меньше масса кирпича, тем коэффициент теплопроводности выше. Это, естественно, негативно скажется на сохранении тепла в помещениях.
Маркировка
Все разновидности кирпича из огнеупорной глины и шамотного порошка (песка) имеют определенную маркировку, которая обозначает сферу их использования и технологию производства.
Аббревиатура включает в себя буквы и цифры. Первая буква «Ш» обозначает, что это шамотный вид огнеупорного изделия. Затем по ГОСТу должна следовать «А» – содержание 30% оксида алюминия или «Б» – может состоять из 28% оксида алюминия, что означает класс огнеупорности. Элементы с маркировкой «ША» способны выдерживать температуру до 1700 градусов, «ШБ» – до 1650 градусов. Если после буквы «Ш» стоит цифра, то продукция производилась согласно ТУ.
Каждая разновидность печных блоков маркируется отдельно
В зависимости от такого обозначения, шамот используется для следующих работ:
- ША, ШБ и ШАК – универсальные разновидности, подходящие для обустройства каминов и печей бытового назначения.
- ШЛ – легкий вариант, применяемый для футеровки. Имеет большую пористость, поэтому не используется для устройства топки.
- ШВ и ШУС подходят для парогенераторов и конвективных шахт.
- ПБ рекомендуется для бытового применения, кладки печей и барбекю.
Далее следует цифровое обозначение, определяющее размер изделий.
Габариты и характеристики наиболее продаваемого шамота
Наиболее распространенными являются (Д*Ш*В):
- ША-5 – 230*114*65 мм;
- ША-6 – 230*114*40 мм;
- ША-8 – 250*124*65 мм;
- ША-9 – 250*150*65 мм;
Если после цифры несколько букв, то они обозначают сокращенное название кирпичного производства.
Марки
Все шамотные изделия в России подлежат обязательной маркировке, которая наносится на одну из сторон кирпича. Обычно производители составляют ее из нескольких букв и цифр, при этом общее количество знаков варьируется от 5 до 47. Знаки в маркировке означают химико-физические особенности материала. Обычно можно увидеть следующие обозначения.
- ША/ШБ/ШАК – под этим обозначением идут кирпичи общего предназначения, которые имеют исключительно высокие параметры прочности и способны выдерживать нагрев до 1700°C. Такие марки пользуются большой популярностью у застройщиков, потому что имеют оптимальное соотношение цена/качество.
- ШВ/ШУС – маркировка, обозначающая шамот промышленного назначения. Он характеризуется высокой теплоемкостью, поэтому оптимален при обустройстве газовых ходов теплогенераторов, а также для облицовки ограждений конвективных шахт.
- ШК – такие материалы используются при строительстве промышленного технологического оборудования для изготовления кокса.
- ШЛ – это кирпич, который характеризуется повышенной степенью пористости. Он чаще всего применяется для футеровки производственных печей и может сохранять свои эксплуатационные свойства при продолжительном действии высоких температур (до 1300°C).
- ШЦУ – представляет собой торцевые огнестойкие блоки, которые повсеместно применяют для изготовления вращающихся деталей промышленных печей.
- ПБ – представляет обычный шамот, которые повсеместно используется в быту.
- ПВ – включает изделия, нашедшие свое применение при монтаже дымоходов и внутренней части домашних каминов.
Цифры обозначают габариты кирпича в точном соответствии с действующими нормативами и стандартами. К примеру, под маркировкой ШБ-8 кроется кирпич с габаритами 250х124х65 мм, а ША-5 – это изделие с параметрами 230х114х65 мм.
Обзор шамотного кирпича: виды, вес, размер, маркировка
Поскольку самая обычная бытовая печь прогревается примерно до 800ºС, то для ее корпуса можно использовать красный кирпич, но только в местах, не касающихся к дверцам или чугунным плитам. Металлические элементы нагреваются до максимума, и тем самым могут разрушить простой кирпич. В этих местах лучше использовать огнеупорный материал.
Огнеупоры делятся на несколько подвидов:
- основной;
- углеродистый;
- кварцевый;
- глиноземный.
Одна из разновидностей глиноземного вида – шамотный кирпич. Это распространенный материал, хорошо переносящий любые перепады температуры. Благодаря своим техническим свойствам шамотный кирпич пригоден как для частного строительства, так и в масштабах промышленности. Дальше можно подробнее ознакомиться с основными характеристиками шамотного кирпича.
Характеристики
Качественные показатели, характеризующие шамотный кирпич, строго контролируются со стороны государства. В ГОСТе прописаны показатели, отражающие вес шамотного кирпича и его размеры, состав сырья с процентным содержанием оксида алюминия, а также технологические свойства: прочность, геометрические параметры, огнеупорность, пористость.
Основные показатели приведены в таблице:
При изготовлении изделий многие производители ориентируются на собственные ТУ вместо условий, прописанных ГОСТом. Поэтому при выборе материала возникает вопрос, какой кирпич брать. Ведь по ряду характеристик изделия, произведенные по ГОСТу и по ТУ производителя, очень часто не совпадают. В таком случае лучше по возможности приобретать товар с ГОСТовской отметкой, т. к. он качественней.
Что касается геометрических параметров, в ГОСТе прописан размер стандартного прямоугольного изделия 230х113х65 мм, и это считается оптимальным материалом для строительства кирпичных сооружений. Но сегодня допустимы и другие размерные характеристики, поэтому рынок заполнен разнообразной продукцией от разных производителей.
Масса изделий также имеет различные показатели, и колеблется в диапазоне от 2,8 кг до 4,5 кг, при допустимой массе по ГОСТу – 3,7 кг. При закупке не стоит забывать об этом, т. к. от массы зависит теплопроводность материала. Для сохранения тепла в помещении нужно выбирать материал с большей массой, потому что маленький вес увеличивает его теплопроводность.
От количественного содержания в составе строительного материала оксида алюминия зависит устойчивость к влиянию химических веществ, щелочей и высокой температуры. Содержание этого элемента в составе влияет на структуру материала, делая его пористым. А пористый кирпич нагревается достаточно долго, но и остывает дольше обычного, сохраняя полученное тепло.
В то же время с увеличением пористости снижается прочность. Поэтому стоит подбирать
материал с оптимальной плотностью от 1700–1900 кг/м. Такжеплотность влияет на такие свойства, как: влагопоглощение, теплоизоляция, сцепление с монтажным раствором и вес шамотного кирпича. Определить пористость кирпича можно, всего лишь подержав различные варианты в руках.
Подведя итог, можно сказать, что при выборе такого строительного материала следует брать во внимание стандарты выпуска, размеры, массу, содержание оксида алюминия и плотность
Маркировка
Для удобства классификации и простоты в выборе этого строительного материала, была разработана маркировка, благодаря которой можно сразу определить свойства материала. Она отражает размеры изделий, температурные свойства и технические характеристики.
Наиболее популярные марки шамотного кирпича: ША, ШБ, ШАК, ШУС, ШВ, ПВ и ПБ.
На примере бруска с маркировкой ШБ 5 СЛ расшифруем данные от производителя.
Ш – буква, говорящая о принадлежности изделия к виду шамотных алюмосиликатных кирпичей; Б – кирпич, выполненный по требованиям ГОСТа, и относящийся к классу огнеупорности Б. Существует также класс А.
Шамотный кирпич класса А выдерживает температуру до 1350 С, а класс Б – 1400 С.
Отметка о ГОСТе гарантирует соответствие строительного изделия перечню из заданных параметров: целостность, соблюдение размеров, прочность, температура эксплуатации.
Если на этом месте находится цифра, без присутствия буквы после Ш, значит, что шамотный кирпич был произведен по ТУ производителя.
Сама цифра означает геометрические параметры, указанные в таблице ниже. Т. е. наш пример соответствует размерам 230х114х65 мм.
СЛ – указывает на производителя изделия. СЛ здесь – Сухоложский огнеупорный завод, а БГ – Богдановичский.
Есть и более глубокая классификация внутри каждой марки: по форме, размеру, теплопроводности.
Таблица с распространенными видами шамотных кирпичей, согласно ГОСТу 8691-73:
