Самовсасывающий насос: устройство и принцип действия центробежного, работа водяного вихревого насоса, конструкция

Назначение и эксплуатация

Приятная загородная жизнь может сопровождаться определенными трудностями, решать которые придется самостоятельно.

Для этого удобным и необходимым видом домашнего оборудования могут стать самовсасывающие насосы для грязной воды, способные оказать помощь в устранении ряда проблем:

откачка и отвод сточных вод;

выкачивание грязной воды из дренажных систем, котлованов, колодцев, затопленных подвалов;
снабжение участка водой в целях орошения и полива зеленых насаждений;

полив огорода из недалеко расположенного природного водоема;

очистка помещения при вытечке воды в случае аварийной ситуации.

Устройство водяного насоса

Насос состоит из следующих основных узлов:

- - Корпуса;
  - Электродвигателя;
  - Нагнетательного патрубка;
  - Всасывающего патрубка;
  - Рабочего колеса (ротора);
  - Рабочего вала;
  - Сальников;
  - Подшипников;
  - Направляющего устройства;
  - Кожуха.

Чашу корпус делают из стали или чугуна, внутри нее расположена крыльчатка. Конструкция корпуса имеет расположенное снизу отверстие для всасывания жидкостей и для выхода, находящееся на боковом ребре корпуса.

Корпус может быть отдельным элементом, к которому подсоединены патрубки, а может быть литым, представляя собой единую конструкцию. На корпусе имеются кронштейны для крепления насоса. В отверстие, куда происходит всасывание жидкости в рабочую камеру, ввинчен принимающий патрубок. С помощью него к насосу подключается трубопровод, который размещен в источнике жидкости. Конструкция допускает патрубок в составе корпуса и как отдельный элемент, в зависимости от принципа работы насоса.

К выходному отверстию сбоку корпуса подсоединен нагнетательный патрубок, через который происходит передача воды из рабочей камеры к потребителю с помощью напорного трубопровода, подключенного к данному патрубку. Патрубок входит в состав литого корпуса.

Вихревые

Самовсасывающий вихревой насос имеет несколько иное строение рабочей области и колеса. Его лопасти расположены на самом краю, выступают по обе стороны и направлены строго радиально. Подобного рода конструкция получила название – импеллер. При этом корпус в той части колеса, где нет лопаток, довольно плотно прижимается, а в районе лопастей – отступает, образую пространство. В нем вода получает основной стимул и выталкивается в выходной патрубок.

Механизм его действия сводится к следующему:

После запуска находящая в рабочей области вода увлекается рабочими лопастями колеса.
По мере выхода на полную частоту вращения, возникает центробежная сила, благодаря которой вода прижимается к стенкам корпуса.

Самовсасывающий насос вихревого типаИсточник nasosovnet.ru

Далее вода на периферии начинает неизбежно контактировать со второй стороной лопастей, в результате чего приобретает дополнительный стимул, закручиваясь в вихревой поток.
Получая максимальное ускорение от импеллера, вода устремляется к выходному патрубку.
Непрерывный цикл – закачки-закручивания-выхода – по сути является вихревым процессом, обеспечивающий мощную подачу.

Главные плюсы насосов вихревого типа:

Компактность.
Большая в 5-7 мощность напора по сравнению с аналогичными по параметрам центробежными моделями.
Возможность перекачки смеси воды и воздуха без потери рабочих характеристик.
Легкий запуск – без необходимости закачки камеры водой.

Недостатки проявляются в малом КПД – не более 45%, и высоком энергопотреблении. По этой причине насосное оборудование данного типа больше подходит для периодического использования, когда необходимо доставить определенное количество воды на максимальное расстояние или создать большой напор. Например, он применяется для полива огорода или тушения пожара.

Самовсасывающий насос применяется для орошения участкаИсточник themechanic.ru

Целесообразность применения

Ручные насосы для перекачки воды не нуждаются в электрическом питании и применении любого другого энергоносителя, что является одним из наиболее значимых их преимуществ. Можно использовать ручные водяные насосы в качестве резервного оборудования и задействовать их в тех случаях, когда основное электрическое устройство не в состоянии функционировать из-за поломки или отсутствия напряжения в сети электропитания.

Использовать в таких случаях более дорогостоящее электрическое насосное оборудование, которое нуждается в регулярном техническом обслуживании и более тщательном уходе, нежелательно. Кроме того, длительное время находящийся без внимания владельцев электрический насос могут просто украсть.

Ручные насосы для воды активно используются на дачах и в загородных домах, к которым еще не подведено центральное электроснабжение. В таких случаях применение ручного устройства для перекачки жидкостей позволит получить требуемое количество воды как для бытовых нужд, так и для того, чтобы поливать садовые и огородные растения в летний период.

Основные виды

У насосов самовсасывающего типа в зависимости от конструкционных особенностей существует несколько основных разновидностей

Очень важно правильно выбрать насос для скважины

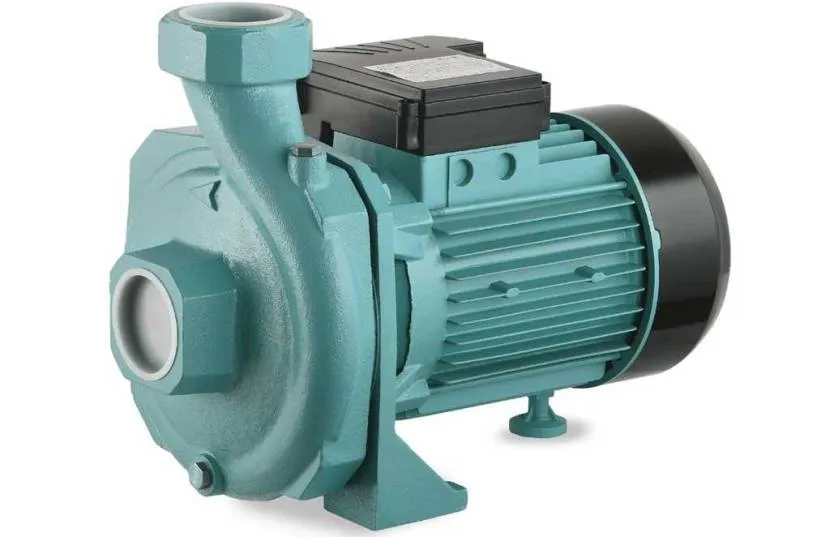

Насосы центробежного типа

Состоят из корпуса в форме улитки (он всегда должен быть заполнен водой) и двигателя с диском в виде крыльчатки (то есть, имеющим специальные гребные лопасти). Крыльчатка на больших оборотах создаёт разрежение в корпусе, которое и позволяет насосу втягивать жидкость.

Насосы вихревого типа

Устройства этого типа способны оперировать не только с жидкостью, но и с воздухом. Они не боятся сухого хода. Вместо крыльчатки такие насосы снабжены специальным колесом (импеллером), втягивающим в корпус воздух и смешивающим его с поступающей жидкостью. Излишки воздуха отводятся через отдельный клапан. Воздух также способствует возникновению разрежения и всасыванию жидкости.

С эжектором

Агрегаты этого типа работают по тем же принципам, что и вихревые насосы. Однако эжектор позволяет делать забор с глубины от 15 до 30 метров, значительно увеличивая мощность устройства (стандарт составляет 8-10 метров). Такие насосы отличаются повышенной шумностью. Есть модели с выносными эжекторами, которые устанавливают за пределами жилого помещения, тем самым решая проблему с шумом.

Строение и принцип действия

По способу действия самовсасывающий насос может быть вихревым и центробежным. В обоих ключевым звеном является крыльчатка только имеет она разное строение и установлена в корпусе разной форы. От этого меняется принцип работы.

Центробежные

Центробежные самовсасывающие насосы имеют интересное строение рабочей камеры — в виде улитки. В центре корпуса закреплены рабочие колеса. Колесо может быть одно, тогда помпа называется одноступенчатой, может быть несколько — многоступенчатая конструкция. Одноступенчатые всегда работают на одной мощности, многоступенчатые могут в зависимости от условий изменять производительность, соответственно, являются более экономичными (меньше расходую электроэнергии).

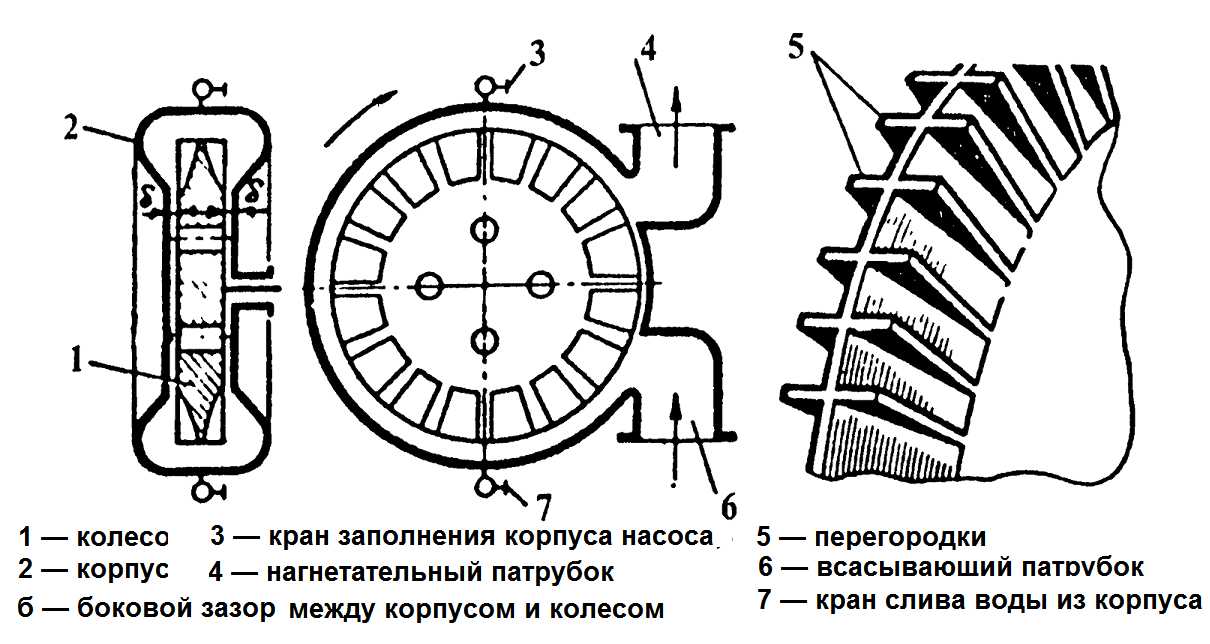

Устройство самовсасываюшего центробежного насоса

Основной рабочий элемент в данной конструкции — колесо с лопастями. Лопасти загнуты в обратном направлении по отношению к движению колеса. При движении они как-бы расталкивают воду, отжимая ее к стенкам корпуса. Такое явление называется центробежной силой, а зону между лопастями и стенкой называют «дифузор». Итак, рабочее колесо движется, создавая на периферии область повышенного давления и подталкивая воду в сторону выходного патрубка.

Схема движения воды в центробежном насосе

Одновременно в центре рабочего колеса образуется зона пониженного давления. В нее засасывается вода из подающего трубопровода (всасывающей магистрали). На рисунке выше поступающая вода обозначена желтыми стрелками. Далее она крыльчаткой проталкивается к стенкам и за счет центробежной силы поднимается наверх. Этот процесс постоянный и бесконечный, повторяется до тех пор, пока крутится вал.

С принципом действия центробежных насосов связан их недостаток: создавать центробежную силу из воздуха крыльчатка не может, потому перед работой корпус заполняют водой. Так как часто работают помпы в прерывистом режиме, чтобы вода не вытекала из корпуса при останове, на всасывающем патрубке ставят обратный клапан. Вот такие особенности работы центробежных самовсасывающих насосов. Если обратный клапан (он должен быть обязательно) на подающем трубопроводе стоит внизу, заполнять приходится и весь трубопровод, а для этого понадобится не один литр.

https://youtube.com/watch?v=Rn-qkLkFS3s

Название	Мощность	Напор	Максимальная глубина всасывания	Производительность	Материал корпуса	Подсоединительные размеры	Цена
Калибр НБЦ-380	380 Вт	25 м	9 м	28 л/мин	чугун	1 дюйм	32$
Metabo P 3300 G	900 Вт	45 м	8 м	55 л/мин	чугун (приводной вал из нержавеющей стали)	1 дюйм	87$
ЗУБР ЗНС-600	600 Вт	35 м	8 м	50 л/мин	пластик	1 дюйм	71$
Elitech НС 400В	400Вт	35 м	8 м	40 л/мин	чугун	25 мм	42$
PATRIOT QB70	750 Вт	65 м	8 м	60 л/мин	пластик	1 дюйм	58$
Джилекс Джамбо 70/50 Ч 3700	1100 Вт	50 м	9 м (втроенный эжектор)	70 л/мин	чугун	1 дюйм	122$
БЕЛАМОС XI 13	1200 Вт	50 м	8 м	65 л/мин	нержавеющая сталь	1 дюйм	125$
БЕЛАМОС XA 06	600 Вт	33 м	8 м	47 л/мин	чугун	1 дюйм	75$

Вихревые

Вихревой самовсасывающий насос отличается строением корпуса и рабочего колеса. Рабочее колесо — диск с короткими радиальными перегородками, располагающиеся по краям. Называется он импеллер.

Строение вихревого насоса

Корпус сделан так, что он довольно плотно охватывает «плоскую» часть рабочего колеса, а в районе перегородок остается значительный боковой зазор. При вращении импеллера вода увлекается перемычками. За счет действия центробежной силы она отжимается к стенкам, но через какое-то расстояние снова попадает в зону действия перегородок, получая дополнительную порцию энергии. Таким образом в зазорах она еще и закручивается в вихри. Получается сдвоенный вихревой поток, что и дало название оборудованию.

Благодаря особенностям работы вихревые насосы могут создавать давление в 3-7 раз больше, чем центробежные (при одинаковых размерах колес и скорости вращения). Они идеальны, когда необходим малый расход и высокое давление. Еще один плюс — они могут качать смесь воды и воздуха, иногда даже создают разрежение если заполнены только воздухом. Это делает проще его запуск в работу — не надо заполнять камеру водой или достаточно ее небольшого количества. Недостаток вихревых насосов — низкий КПД. Он не может быть выше 45-50%.

Название	Мощность	Напор (высота подъема)	Производительность	Глубина всасывания	Материал корпуса	Цена
LEO XKSm 60-1	370 Вт	40 м	40 л/мин	9 м	чугун	24$
LEO XKSm 80-1	750 Вт	70 м	60 л/мин	9 м	чугун	89$
AKO QB 60	370 Вт	30 м	28 л/мин	8 м	чугун	47$
AKO QB 70	550 Вт	45 м	40 л/мин	8 м	чугун	68 $
Pedrollo РКm 60	370 Вт	40 м	40 л/мин	8 м	чугун	77$
Pedrollo РК 65	500 Вт	55 м	50 л/мин	8 м	чугун	124$

Принцип работы

Принцип действия вихревого насосного оборудования так же, как и в приборах центробежного типа, основан на использовании центробежного усилия, которое возникает при вращении рабочего колеса. Однако в отличие от центробежных аналогов вихревые насосы имеют свои особенности работы, которые состоят в следующем:

Во время вращения рабочего колеса насосного оборудования небольшой объём воды из всасывающего трубопровода попадает в пазы на рабочем колесе.
В результате она продвигается от периферии к центру агрегата, что не похоже на работу центробежного насоса.
После этого этот объём воды под влиянием центробежного усилия начинает продвигаться вдоль лопаток от центральной части к периферии.
В итоге вода получает ускорение и выбрасывается в выходное отверстие.
Здесь скоростная энергия воды переходит в энергию давления.
Под влиянием давления и всасывающего действия лопаток новый объём жидкости снова попадает на лопатки и происходит повторение цикла.

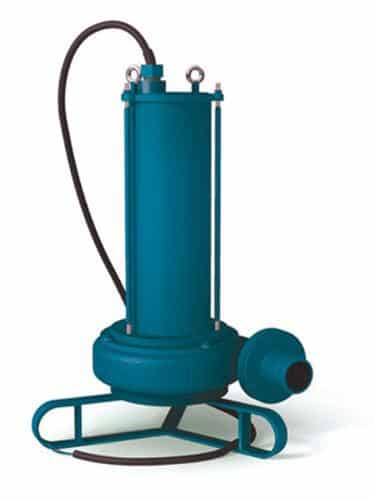

Погружной насос ЦМК 25 20 С

Предназначен для перегонки отработанных промышленных, дождевых и бытовых сточных вод, а также фекальных отходов с животноводческих ферм центробежной силой.

Особенности:

моноблочная конструкция;
вертикальная установка;
рабочая камера в стальном и чугунном исполнении;
торцовый уплотнитель, защищенный картером от преждевременного высыхания;
не подходит для работы в пожаро- и взрывоопасных зонах.

Технические характеристики:

Диапазон допустимой кислотности воды – 6-8 рН;
Максимально допустимая температура сточных вод – 45 0С;
Скорость перекачки – 0,42 м3/мин;
Напор – 20 м;
Мощностной показатель – 3500 Вт.

Объемные самовсасывающие насосы для воды

Объемными называют насосы, перемещающие жидкости за счет изменения объема рабочей камеры.

В бытовых и промышленных системах чаще всего встречаются следующие их разновидности:

Поршневые. Объем камеры меняется за счет движения поршня. Достоинства: высокий КПД, не зависят от напора воды, пригодны для использования в качестве дозировочных приспособлений.
Винтовые (шнековые). За счет вращения спиралевидных деталей ротора внутри насоса поочередно открываются и закрываются отдельные части рабочей камеры.
Водокольцевые (жидкостно-кольцевые). При вращении рабочего цилиндра под действием центробежной силы жидкость прижимается к стенкам камеры.
Шестеренные. При вращении шестерен зубья, выходя из зацепления, создают вакуум. Жидкость стремится заполнить впадины. На противоположной стороне рабочей камеры зубья, снова сцепляясь, выталкивают перекачиваемую массу в нагнетательный патрубок.

О самовсасывающих насосах

Водяные самовсасывающие насосы, не требующие заливки жидкости, подразделяются на две основные группы: центробежные и вихревые. И те, и другие, в свою очередь, можно условно разделить еще на несколько подвидов в зависимости от наличия/отсутствия эжектора. Эжектор, кстати, может располагаться, как внутри насосной конструкции, так и за ее пределами.

Эжекторные насосы работают достаточно шумно, поэтому целесообразно устанавливать их в каком-нибудь хозяйственном помещении, стоящем отдельно от жилого дома. Модели самовсасывающих насосов пользуются большой популярностью ввиду их способности справляться с глубинной выкачкой воды (речь идет о глубине около 10 м). Эжекторная система способна функционировать благодаря трубопроводу для воды, встроенному в источник.

Насос эжекторный

Насосы, не имеющие эжектора, выкачку воды осуществляют с помощью гидравлики, представленной сложной многоступенчатой конструкцией. Подобные насосы в некоторой степени выигрывают на фоне эжекторных, поскольку работают достаточно тихо, но вот по показателю глубины выкачки уступают им.

Классификация

Рынок полон предложений самых разнообразных моделей центробежных систем. Основные типы центробежных насосов представлены в следующей классификации:

По параметрам потока: большого напора;
большой подачи;
загрязненных сред;

По типу агрегата:

консольные;

двухстороннего входа; многоступенчатые; По типу привода:

электродвигатель;

двигатель внутреннего сгорания; ручной; По типу всасывания:

самовсасывающие;

эжекторные; инжекторные; По степени автоматизации управления:

ручное;

полуавтоматическое; автоматическое; По мобильности:

стационарные;

передвижные.

Классификация центробежных насосов

Кроме того, по месту установки относительно уровня жидкости в емкости различают

поверхностные;
погружные.

В быту применяются в основном одноступенчатые центробежные насосы.

Особенности самовсасывающих агрегатов

Главная особенность самовсасывающей помпы или насосной станции — способность самостоятельно отводить воздух из трубопровода и всасывать воду. Если использовать нормальновсасывающий агрегат, то при появлении воздуха в системе ее приходится снова заполнять жидкостью.

По принципу действия различают следующие виды самовсасывающих насосов для воды:

центробежные;
объемные;
вихревые;
эжекторные.

По способу расположения относительно уровня перекачиваемой жидкости различают помпы самовсасывающие:

поверхностные;
погружные, их ремонт и эксплуатация сложнее.

По мощности насосы делятся на бытовые и промышленные. Первый тип помп использовать на производстве запрещено.

Области применения самовсасывающих приборов — водопровод, отопление и канализация частных домов, откачка воды, пожаротушение, понижение уровня грунтовых вод перед заливкой фундамента.

Признаки и причины неисправностей, возможности восстановления работоспособности

Абсолютно любой пожарный насос может сломаться или же перестать работать с прежней мощностью. Причиной этого может быть неправильная эксплуатация, износ основных рабочих узлов и разгерметизация различных соединений. В некоторых ситуациях проблемы можно легко устранить. Мы приведём некоторые неполадки, их причины и способы ремонта:

Пропало отображение давления на манометре. Скорее всего сам прибор вышел из строя. Необходимо заменить манометр. Если в канале случился засор, то его нужно прочистить;
Появились посторонние шумы и вибрации. Возможно, были ослаблены крепления или износили подшипники. В таком случае крепления можно затянуть, а подшипники заменить;
Насос перестал выдавать должный напор. Случился засор колеса, износились уплотнители, в систему попал воздух или же повредились лопатки колеса. При данных проблемах нужно устранить засор, заменить уплотнители, устранить попадание воздуха и заменить колесо;
Смеситель перестал подавать состав для подготовки пены. Возможность засорилась магистраль или выход из дозатора. Для решения проблемы нужно очистить дозатор и магистраль;
Снизилась сила струи. Скорее всего забилась сетка, нарушилась герметичность и начали пропускать сальники. В таком случае нужно очистить засор, заменить кольца, сальники и проверить количество рабочей жидкости (масла);
Не образуется разряжение. Нарушились соединения рабочих элементов или не закрыта арматура. Для решения нужно нормализовать положение арматуры и заменить все расходные материалы.

Смотрите видео: Обзор самовсасывающего насоса Pedrollo JCRm 2A

Насосы без эжекторов затягивают жидкость при помощи гидравлического устройства, который оснащён многоступенчатой конструкцией. Работа такой установки происходит бесшумно, но глубина всасывания меньше и уступает эжекторным аналогам.

Центробежная насосная установка в спиралевидном корпусе имеет жёстко зафиксированное рабочее колесо, состоящее из двух дисков с загнутыми лопастями, размещёнными посредине. Лопасти имеют выгнутую форму, которая размещается в противоположной стороне от всасывающих, напорных труб.

Центробежный самовсасывающий насос без предварительной заливки жидкости при работе наполняет корпус и всасывающую трубу водой, колесо при этом приходит в движение. При движении колеса появляется центробежная сила, она вытесняет воду из центральной части и перегоняет её на боковые части. Образуется давление, вытесняющее воду в напорную трубу. В этот момент в центре движущегося колеса давление падает.

Полезное видео: Возможности самовсывающего насоса без заливки жидкости

Что позволяет заливать новую порцию жидкости в корпус через всасывающий трубопровод. При этом подача воды производится постоянно, а предварительную заливку жидкости делать не обязательно. Рабочих колёс в различных моделях такого насоса может быть несколько. Чем больше их больше тем больше ступеней у насоса, но это не влияет на работу (подачу воды) и заливку жидкости. В любом насосе жидкость перемещается с помощью центробежной силы в колёсах.

Принцип работы вихревого самовсасывающего насоса

Вихревой насос подаёт воду по такому принципу: воздух засасывается в корпус с помощью вакуума. Вакуум образуется при работе импеллера (колеса). Воздух в колесе перемешивается с водой. Жидкость при функционировании этого насоса может подниматься на высоту в 8 метров. Донный клапан при этом для работы не требуется.

Когда воздух с жидкостью поступает в камеру и происходит их рассоединение, так как они различаются по плотности. Воздух выходит в подающую специальную магистраль, а вода распределяется в камере. При полном вытеснении жидкости происходит заливка воды и включается центробежный механизм. На входном всасывающем фланце самовсасывающего насоса размещается обратный клапан. Он не позволяет воздуху проходить обратно и оставляет в корпусе необходимое количество воды для работы.

Кроме воды эти установки способны перекачивать различные жидкостно-воздушные смеси. Центробежные самовсасывающие насосы имеют большой вес и размер. Вихревые насосы производятся с меньшим весом и габаритами. Центробежный насос работает тихо и это позволяет использовать его в частных домах. Вихревой насос без заливки жидкости имеет меньшую стоимость и при этом превосходит возможности напора центробежного аналога до семи раз.

При выборе самовсасывающего насоса без заливки жидкости необходимо руководствоваться своими потребностями и обращать своё внимание на принцип работы. Таким образом, вы сможете сделать недорого водоснабжение в доме

1 Назначение и особенности

Циркуляционный насос весьма прост в обслуживании, показывает стабильную высокую производительность и имеет огромный ресурс работы. Единственным значимым минусом данного устройства является то, что он весьма ограничен в глубине всасывания воды из скважин. Максимальный предел — 10 метров.

При этом во время работы циркуляционный насос с эжектором производит сильнейший звук, что требует установки устройства в звукоизоляционных местах или просто в отдельных помещениях. Промышленные варианты такого насоса с эжектором в некоторых случаях издают шум способный лопнуть стекло, поэтому их наиболее приемлемо устанавливать под землей.

Основным преимуществом насоса данного вида с эжектором является то, что он способен производить подачу воды, как горячей, так и холодной, со сравнительно большой глубины (до десяти метров). Насосы же не оборудованные эжектором, например поверхностные центробежные, работают по принципу гидравлического устройства с несколькими ступенями конструкции.

Не оборудованные эжектором устройства, как бытовые, так и промышленные, отличаются сравнительно низким произведением шума во время работы. Однако при этом такие поверхностные насосы проигрывают по забору горячей и холодной воды из скважин и других водяных бассейнов, в сравнении с насосами оборудованными эжекторами.

Если говорить в целом, то самовсасывающие дренажные насосы наиболее востребованы в следующих местах:

При обустройстве скважин;
При обустройстве подачи горячей и холодной воды от колодца или любого другого резервуара в жилой дом без прокладки централизованной водопроводной системы;
При обустройстве пруда;
В промышленности (в том числе нефтяной).

Кроме того, циркуляционный поверхностный насос применяют для поднятия давления в водопроводной и гидравлической системе, а также разного рода механизмах.

1.1 Принцип работы

Циркуляционный поверхностный насос работает по такому принципу:

При заполнении водой всасывающего специального трубопровода и корпуса насосного агрегата происходит вращение рабочего колеса;
При этом возникает так называемая центробежная сила, что вытесняет из центра устройства воду и переносит ее на удаленные участки;
Впоследствии создается повышенное давление, что заставляет жидкость поступать из периферии насосного корпуса в напорный трубопровод;
Благодаря этому в центре рабочего колеса понижается давление и вода проходит в корпус насосного устройства через специальный всасывающий водопровод.

По такому механизму происходит непрерывная и стабильная перекачка воды во время работы насоса. Так работают и центробежные и поверхностные самовсасывающие насосы.

Установка и подключение прибора

Установка самовсасывающего насоса разных видов осуществляется по одинаковому алгоритму. Для начала необходимо убедиться, что установка располагается в помещении или приямке, во избежание повреждения от заморозков или затопления.

Так как высота всасывания имеет ограничения, необходимо учесть ряд требований:

Если динамический водный уровень меньше 5 метров, необходимо, чтобы условный проход у всасывающего парубка и трубопровода был одинаков.
При необходимости подъема воды выше 5 метров следует увеличить диаметр трубы на размер.
Труба, отвечающая за всасывание должна быть прямой и короткой, без каких-либо повреждений и сгибов.
Подающая часть трубопровода должна размещаться строго вертикально и иметь лишь небольшой наклон в сторону агрегата.

Так как необходимо обеспечить отсутствие воздуха, следует погрузить трубу в воду не менее чем на 40-50 сантиметров. А расход воды не должен превышать естественный водный приток.
Для улучшения сервиса насоса на всасывающей и напорной частях трубопровода устанавливается арматура запорного вида.
Для упрощения регулировки воды и уменьшения частоты запуска и отключения двигателя стоит дополнить его качественным гидроаккумулятором.
При самостоятельной установке самовсасывающего насоса необходимо четко следовать инструкции производителя. В этом случае процесс установки и работа агрегата не создадут каких-либо проблем.

Вихревые импеллерные насосы

Среди самовсасывающих модификаций присутствует группа вихревых насосов, однако, в отличие от центробежных аналогов, они не подходят для перекачивания вязких сред.

Наличие твердых включений в воде необходимо исключить, иначе работоспособность оборудования нарушится. Насосы вихревого типа просты в устройстве и обслуживании, но обладают меньшей производительностью и низким КПД.

Вихревой самовсасывающий насос Pedrollo PKm 60 для исключительно чистой воды: мощность – 0,37 кВт, производительность – 0,3-2,4 м³/ч, высота подъема воды – до 5 м

Схема устройства и принцип работы

Внутренние детали вихревого насоса мало отличаются от аналогов центробежного оборудования. Основной динамической деталью является рабочее дисковое колесо, оснащенное расположенными по кругу лопастями.

Лопасти вращаются внутри своеобразного канала, связанного с входящим и выводящим патрубками. Жидкость поступает по всасывающему патрубку, под воздействием вращения колеса закручивается и по винтовой траектории перемещается в сторону выхода.

Многократное нахождение жидкости в пространстве между лопастями образует дополнительную энергию и напор, поднимающий воду на необходимый уровень, на этом и основан принцип работы самовсасывающего вихревого насоса.

Всасываемый воздух смешивается с жидкостью, затем смесь вновь разделяется на два компонента: воздух выводится наружу, а жидкость продолжает циркулировать в рабочей камере. После того, как удален весь воздух, камера полностью заполняется водой и вводится в работу по принципу центробежного оборудования.

Вихревой насос Оптима (Польша) в чугунном корпусе, с мощностью 0,37 кВт и напором 35 метров. Предназначен для водоснабжения дома или садового участка, перекачивает только чистую воду

Обязательным элементом, как и у центробежного оборудования, является обратный клапан, выполняющий две функции:

препятствует обратному попаданию воздуха;
обеспечивает заполнение рабочей камеры водой.

Максимальная высота подъема воды, которую обеспечивает вихревое самовсасывающее оборудование, – 8 метров. От центробежных насосов вихревые отличаются двумя принципиальными качествами: они не перекачивают грязные среды, однако прекрасно справляются с перемещением смеси воздуха и жидкости.

Низкий КПД (от 25% до 45 %) объясняется тем, что много энергии тратится на процесс нагнетания жидкости. По этой причине владельцы загородных участков отдают предпочтение центробежным агрегатам. О вихревом оборудовании обычно вспоминают, когда нет возможности установить более продуктивный аналог.

Преимущества бытового использования

Достоинством данной категории самовсасывающих насосов являются компактные размеры и увеличенный напор (в 5-7 раз больше, чем у центробежных аппаратов). Таким образом, их рационально использовать при обслуживании источника воды, находящегося на далеком расстоянии от точек водоразбора, при условии, что большая производительность не нужна.

Вихревые насосы Speroni KPM выпускают в двух вариантах, различающихся габаритами, весом, объемом рабочей камеры и производительностью. Модификации используются для заполнения мембранных баков небольшого объема и систем отопления (+)

Примером может служить перекачка воды из колодца, высота подъема в котором не превышает 7-8 м, в так называемую «рабочую зону», где обычно расположены садовые посадки, грядки, теплицы. Учитывая неравномерность рельефа и огибание дачных строений, стоит рассчитывать на трубопровод до 100м длиной, а это значит, что потребуется большой напор.

Кроме использования вихревых модификаций в автономных частных водопроводах, их применяют для тушения пожаров, устройства вентиляции, в тепловых установках.
