Параметры системы сбора и использования дождевой воды
Расчёт параметров системы можно произвести самостоятельно. Для этого за основу следует взять ожидаемое количество собираемой дождевой воды и потребность в ней для хозяйственных нужд. Первый из этих двух показателей зависит от площади проекции крыши на землю, количества осадков (по данным метеослужбы) и коэффициента оттока воды, который определяется видом кровли и потерями воды при её фильтровании.
Согласно нормам DIN, применяемым на территории Германии, точки отбора дождевой воды должны быть обозначены табличкой или надписью.
Потребность в воде для хозяйственных нужд можно определить исходя из численности семьи. Вполне достаточно, чтобы объём сборного бака составлял около 5% от стекаемой с крыши воды. Этого вполне хватит, чтобы «продержаться» без осадков несколько недель. Если вы установите бак меньшего объёма, то высока вероятность его частого перелива.
Опасаться инфекции не стоит. Исследования, проведённые Государственным институтом гигиены (г. Бремен) и другими организациями, позволяют сделать вывод о том, что дождевую воду можно безопасно использовать для хозяйственных нужд. При этом для предотвращения развития водорослей и бактерий ёмкость с дождевой водой следует располагать в тёмном и прохладном месте.
Дождевая вода чистая?
Дождь, падающий из облаков, чист в воздухе. Но хранится дождевая водаЭто не значит, что он пригоден для питья. Дождевая вода Он несет много рисков, если не очищен.
- Загрязнители: пресная дождевая вода Если его собрать без какой-либо обработки, высок риск заражения.
- Грязь или птичий помет: С крыши в водопровод может попасть грязь и даже птичий помет. Этот дождевая водаЕсли вы не очистите его каким-либо образом, вы выпьете всю грязь напрямую.
- Бактерии, химические вещества и вирусы: Дождевая водаЭто также приносит с собой другие проблемы, такие как бактерии, химические вещества и вирусы, которые могут быть вредными для здоровья.
- Копоть, пыль, дым: Если что-то с крыши дома упадет в воду, это создаст потенциальную опасность. Сюда входят сажа, пыль, дым и другие мелкие частицы в воздухе.
- Кровельные материалы: Есть также серьезные проблемы, такие как кровельные материалы, такие как трубы, желоба или хранилища, которые опасны и могут содержать свинец, медь или даже асбест. Необработанный, собранный с крыш дождевая водаПить небезопасно.
Новые подходы
Вместо использования крыши для водосбора, RainSaucer, который выглядит как перевернутый зонт, собирает дождь прямо с неба. Это снижает вероятность загрязнения и делает RainSaucer потенциальным применением для питьевой воды в развивающихся странах. Другие применения этого отдельно стоящего подхода к сбору дождевой воды – это устойчивое садоводство и небольшие участки.
Голландское изобретение под названием Groasis Waterboxx также полезно для выращивания деревьев с собранной и сохраненной росой и дождевая вода.
Традиционно управление ливневыми водами с использованием водосборных бассейнов служило единственной цели. Однако оптимизированное управление в реальном времени позволяет этой инфраструктуре выступать в качестве источника сбора дождевой воды без ущерба для существующей емкости задержания. Это использовалось в штаб-квартире EPA для откачивания накопленной воды до штормовых явлений, тем самым уменьшая сток во влажную погоду и обеспечивая доступность воды для последующего повторного использования. Это дает преимущество в повышении качества сбрасываемой воды и уменьшении объема воды, сбрасываемой во время событий комбинированного перелива канализации.
Как правило, контрольные дамбы строятся поперек потоков для усилить просачивание поверхностных вод в пласт недр. Просачивание воды в водонепроницаемой зоне контрольных дамб может быть многократно искусственно усилено за счет разрыхления подпочвенных пластов и перекрывающих пород с помощью ANFO взрывчатых веществ, используемых в открытых горных работах. Таким образом, местные водоносные горизонты можно быстро пополнить, используя имеющуюся поверхностную воду, полностью для использования в сухой сезон.
Нетрадиционный
В 1992 году американский художник Майкл Джонс МакКин создал произведения искусства в Омахе, Небраска, в Центре современного искусства Бемиса, который создал полностью устойчивая радуга в горизонте Омахи. В рамках проекта собраны тысячи галлонов дождевой воды, вода хранится в шести гирляндных баках емкостью 12 000 галлонов. Это масштабное логистическое предприятие, продолжавшееся в течение пяти месяцев, было одним из крупнейших городских участков сбора дождевой воды на Среднем Западе Америки.
Сбор дождевой воды затопляемыми пресной водой лесами
Затопленный пресной водой лес РатагулБангладеш
Сбор дождевой воды возможен путем выращивания затопленных пресной водой лесов без потери доход от использованной, затопленной земли. Основная цель сбора дождевой воды – использовать имеющуюся на месте дождевую воду для удовлетворения потребностей в воде в течение года без необходимости огромных капитальных затрат. Это облегчило бы доступность незагрязненной воды для бытовых, промышленных и ирригационных нужд.
Сбор дождевой воды с помощью солнечных батарей
Водные ресурсы хорошего качества, расположенные ближе к населенным пунктам, становятся дефицитными и дорогостоящими для потребителей. Помимо солнечной и ветровой энергии, дождевая вода является основным возобновляемым ресурсом любой земли. солнечные фотоэлектрические панели ежегодно покрывают огромную территорию во всех частях света. Солнечные панели также можно использовать для сбора большей части падающей на них дождевой воды, а воду питьевого качества, не содержащую бактерий и взвешенных веществ, можно получить с помощью простых процессов фильтрации и дезинфекции, поскольку дождевой воды очень мало в соленость. Использование дождевой воды для производства продуктов с добавленной стоимостью, таких как питьевая вода в бутылках, делает солнечные фотоэлектрические электростанции прибыльными даже в районах с большим количеством осадков / облачности за счет увеличения дохода от производства питьевой воды с добавленной стоимостью. Недавно было установлено, что рентабельный сбор дождевой воды из уже выкопанных колодцев является очень эффективным для повышения уровня грунтовых вод в Индии.
Стильный водосток
Система сбора воды на даче или в загородном доме представляет собой довольно громоздкую и непривлекательную конструкцию. Чтобы как-то украсить и облагородить её, народ выдумывает такие шедевры, что остаётся только удивляться.
Если водосток прилегает к неокрашенной стене, доморощенные художники рисуют на ней затейливые сюжеты, «вплетая» в них водосточную трубу.
Тем, кому нравится звук журчащей воды, можно продлить удовольствие, сделав сток не ровной, а ломаной линией. Создают такие конструкции как из цельных, так и распиленных вдоль труб.
Сейчас никого не удивить клумбами, которые расположены под водостоком. А вот разместить подвесные цветы прямо на водосточной трубе придёт в голову не каждому.
Причем усовершенствовать конструкцию можно таким образом, чтобы сливающаяся вода попадала в каждый горшок с цветком.
Ещё один нестандартный подход—вместо трубы использовать подвесную систему из наклонённых под нужным углом чайников, старой посуды, ненужных вещей, цепей, пластиковых бутылок.
Бывает, нет у хозяев задатков художника, но есть желание декорировать сливную трубу.
Для этого в продаже есть специальные фигурки, декоративные насадки, выполненные из глины, железа и пластика. Украшенная таким образом сливная конструкция смотрится необычно и оригинально.
Разумная конструкция поможет существенно сэкономить водные ресурсы, не используя центральный водопровод и насосную станцию.
Емкости для сбора дождевой воды
Сбор дождевой воды – это рациональный способ обеспечения дополнительного водоснабжения. Ёмкости для сбора природных осадков могут устанавливаться над землёй или заглубляться (надземные или подземные резервуары). Простейший пример подобной системы — летний душ, бак которого располагается на крыше, где на протяжении всего дня вода нагревается на солнце, становится комфортной для пользования. Более усовершенствованная система подобного сбора дождевых осадков работает аналогично, но может дополнительно включать очистительные фильтры.
Надземная система, фото:
Надземная ёмкость чаще всего представляет собой пристенный вариант. Сегодня современные водонакопители изготавливаются с художественным подходом, они гармонично сочетаются с архитектурой дома, выглядят весьма привлекательно. Декоративные ёмкости для сбора дождевой воды могут выглядеть как античная колонна или амфора, таким образом, что с первого взгляда можно не догадаться, что это на самом деле резервуар. Вода внутрь него поступает из водостоков, а стандартный объём составляет 300-2000 литров.
Фото пристенного резервуара:
Количество собранной воды существенно зависит от модификации крыши, типа кровельного покрытия. Если крыша имеет вальмовую или скатную конструкцию, то её угол наклона будет способствовать лучшему схождению воды к желобам, стокам. Помимо этого на подобных крышах меньше скапливается грязь, соответственно – вода будет чище. Тип кровли тоже имеет значение, например, к обычной черепице пыль пристаёт меньше. Некоторые виды кровли могут выделять химические вещества, которые вместе с осадками попадают внутрь ёмкости для сбора дождевой воды – все эти факторы следует учитывать. На плоских крышах с минимальным скатом вода задерживается дольше (собирается больше грязи), поэтому дополнительное приобретение фильтра к накопительному баку будет актуальным.
Качество воды также зависит от материала желобов, водостоков (металлические изделия будут повышать уровень железа в воде), так что пластиковые аналоги станут более уместными. Если крыша вашего дома покрыта асбестовым шифером, эксклюзивной медной черепицей или же имеет свинцовые детали, то от идеи сбора дождевых осадков лучше вообще отказаться. Это правило также относится к желобам, водостокам. А вот глиняная черепица, оцинковка, различные виды пластика, битумная кровельная черепица – наоборот, вполне уместны, даже способны сохранить чистоту дождевой воды.
Вообще желательно, чтобы резервуары были изготовлены из плотной пластмассы (светонепроницаемого полипропилена) – это лучшее решение, потому с течением времени металл не будет поддаваться коррозии. Проще говоря, система сбора воды с крыши представляет собой надземную ёмкость, расположенную у выхода водосточной трубы. На этой ёмкости имеется кран, при его открытии происходит выход воды, иногда используется водяной насос. Сам бак правильнее будет разместить в затенённом месте, чтобы прямые лучи солнца не провоцировали рост водорослей, микроорганизмов внутри. Если вы устанавливаете накопительный резервуар, не забывайте о возможном переизбытке воды. Чтобы этого не случилось, в верхнем отсеке ёмкости оборудуют отвод, который направляют в канализацию или специально обустроенную канавку.
Есть другой вариант обустройства данной системы, где требуются ёмкости для сбора дождевой воды подземные. Такой бак обойдётся владельцу немного дороже надземного аналога, водяной насос в этом случае потребуется однозначно, но вместе с тем появятся дополнительные преимущества. Зарытый под землю или установленный в подвальном помещении резервуар не будет занимать место во дворе, самих баков может быть несколько (небольшие объединяются между собой). Если у вас небольшой участок с домом, то такой вариант подойдёт вам оптимально
Важное условие для установки подземной водосборной ёмкости – низкий уровень залегания водоносного слоя. Пласт насыпной земли над баком также не должен быть больше 50 см. Баки для подземного водосбора должны быть изготовлены из соответствующих материалов (так же как надземные)
Баки для подземного водосбора должны быть изготовлены из соответствующих материалов (так же как надземные)
Баки для подземного водосбора должны быть изготовлены из соответствующих материалов (так же как надземные).

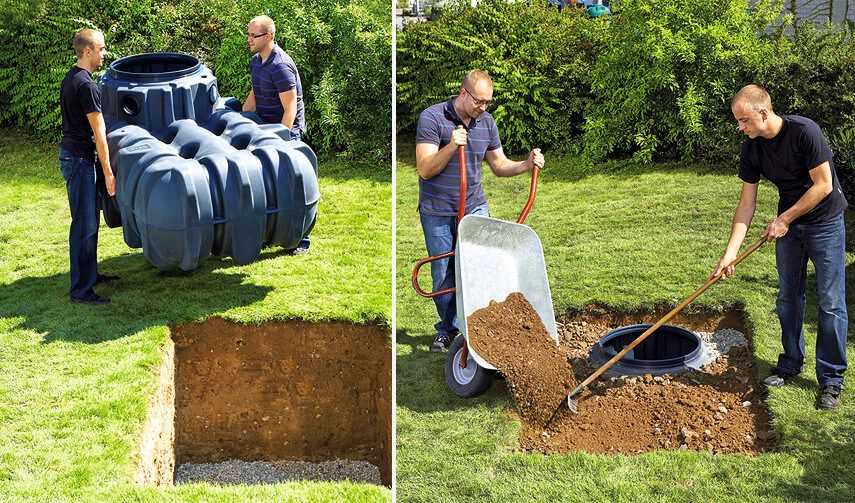

Установка подземного резервуара, фото:
Уход за «дождевыми» цветниками
Фильтрующие посадки начинают «работать» только со второго, а часто и с третьего года – после того, как растения разрастутся и у них сформируются полноценные кустики. Чем меньше деленки, использованные в создании естественных фильтров, тем больше времени будет необходимо. При этом в первые годы растения будут зависеть от ухода.
Несмотря на способность выдержать периоды без осадков, засухоустойчивость, чтобы дождевые цветники и аналогичные ансамбли начали выполнять свои функции, в начале нужно «заложить основы». Еженедельный, регулярный полив для молодых растений— залог того, что через год-два дождевой цветник начнет работать в полную силу.
Уход за дождевым цветником в основном приходится на раннюю весну. На зиму и осенью растения не трогают, убирая сухие прошлогодние куртины после того, как сойдет снег. Нужно всего лишь обрезать листья и стебли, почистить куртины и при потребности разделить многолетники, которым становится слишком тесно. Срезка увядших соцветий помогает продлить цветение у лобелии и лилейников, да и другие многолетники цветут дольше, если не дают вызревать семенам. Но и сухие соцветия или семянки в таком цветнике, особенно если в нем доминируют злаки, станут подлинным украшением сада зимой.
Характеристики воды для питья
Питьевая вода оценивается по очень многим параметрам:
Вода для питьевых целей должна быть прозрачной, без мути и осадка, бесцветной, приятной на вкус. Должно быть исключено заражение воды болезнетворными микробами, загрязнение посторонними химическими веществами в концентрациях, превышающих предельно допустимые. Хорошая вода для питья должна быть без запахов и посторонних привкусов. Если она имеет запах, но человек не чувствует его, пока ему не скажут об этом, то такая вода может употребляться
Но если ее запах все таки привлекает внимание пьющего, то такая вода не соответствует гигиеническим нормам и не может быть питьевой
Разновидности
Характерное отличие внутреннего водостока от внешнего – место установки, так как монтаж осуществляется внутри сооружения. С одной стороны, такая конструкция дает некоторые преимущества, с другой – она связана со сложностями, так как каждый узел нужно надежно герметизировать, чтобы предотвратить протечки. Количество и диаметр элементов определяет расчет, основанный на определении площади кровли и объема количества осадков. Внутренняя водосточная система бывает двух видов:
Самотечная. Самотечный вид водостока – наиболее простой вариант, расчет и монтаж которого выполняется без особого труда. В конструкцию входят следующие элементы: воронки, отводящие трубы, стояки. Самотечная система малопроизводительная, она не справится с наплывом воды, которому подвергается крыша во время ливневых дождей, если диаметр или количество элементов не соответствует параметрам, которые показал расчет. Достоинством этого решения является низкая цена.
Норма полива на 1 га. Расчет нормы поливов и их количества
Поливная норма – это количество воды в м3на 1 га, которое необходимо дать растениям за один полив. Ее величина зависит от вида культуры и фазы ее развития, водно-физических свойств почвы, мощности почвенного слоя, содержания солей в почве, климатических и гидрогеологических условий, способа и техники полива.
Поливная норма m вегетационного полива, м3/га:
m=100hб( вHB -вmin), (3.2.1)
где h- глубина активного слоя почвы, м;
б- объемная масса почвы, т/ м3;
вHB- влажность почвы при наименьшей влагоемкости, %;
вmin- влажность почвы перед поливом или нижний порог оптимальной влажности почвы, %.
Для многолетних трав:
h=1м
б=(1,14+1,44)/2=1,29 Т/м3
вНВ=30%
внач= 0,9*вНВ=0,9*30=27%
вmin= 0,65*вНВ=0,65*30=19,5%
mприн=100*h*б(вНВ- вmin)=100*1*1,14(30-19,5)=1411,2 м3/га
Для яровой пшеницы:
h=0,6м
б=1,1Т/м3
вНВ=34,6%
внач= 0,8*вНВ=0,8*34,6=27,68%
вmin= 0,7*вНВ=0,7*34,6=24,22%
mприн=100*h*б(вНВ- вmin)=100*0,6*1,1(34,6-24,22)=1083,6м3/га
Для помидоров:
h=0,4м
б=0,93Т/м3
вНВ=28%
внач= 0,8*вНВ=0,8*28=22,4%
вmin= 0,7*вНВ=0,65*28=18,2%
mприн=100*h*б(вНВ- вmin)=100*0,4*0,93(28-18,2)=448,41м3/га
Таблица 3.2.1 Расчет поливных норм
Оросительная норма состоит их суммы всех поливов:
Мор= ?m. (3.2.2)
Если нормы поливов одинаковы, то их количество определяется соотношением:
n=Mop/m, (3.2.3)
где Мор- оросительная норма, мі/га;
m- поливная норма, мі/га.
Для многолетних трав: n=4088/1411=2,9шт
2,9 ? 3.
Специальные водо стоки для сбора дождевой воды
Некоторые производители водосточных систем предлагают детали, которые специально разработаны для системы сбора воды. Это могут быть решетки, защищающие водосток от листьев и крупного мусора. Чтобы не закрывать водосток полностью, можно ограничиться барьером, помещенным в трубу. Для хранения воды в бочке удобны врезки, которые направляют воду в емкость, а когда она заполнится — отводят воду на участок.
Наземные баки с дождевой водой можно разместить в доме, а именно в подвале. Их хорошо использовать в тех случаях, когда участок уже обустроен, а в подвале есть свободное место. В помещении с баками температура не должна опускаться ниже 0°С. Наземные баки могут вмешать 750, 1 100, 1 500 или 2000 л. Ширина этих изделий обычно не превышает 80 см, что позволяет легко транспортировать их, в том числе через дверь. Отдельные баки можно объединять в батареи, чтобы обеспечить оптимальный объем для того или иного помещения и дома в зависимости от поставленных задач.
Подземные баки предпочтительнее, если в доме мало места. В данном случае необходимое условие — низкий уровень грунтовых вод. Подземные баки могут иметь объем 2000 или 3000 л. Размер котлована для резервуара должен быть таким, чтобы кроме него и входящей трубы вокруг поместился слой песка крупной фракции толщиной не менее 20 см. Тогда давление грунта на бак уменьшится. Слой земли над ним не должен превышать 50 см.
Вместительность резервуара не должна быть слишком большой, чтобы в случае аварии или продолжительных дождей накопленная вода могла уйти в дождевую канализацию (если бак соединен с ней) или непосредственно на участок. Лучше все-таки соединить бак с канализацией. Это делают с помощью сифона. Благодаря ему резервуар не только освобождается от излишка воды, но и получает защиту от неприятных запахов из канализации. Такое соединение лучше снабдить специальным клапаном, который предотвратит возврат воды из канализации.
Если осадков давно не было или вода из дождевого резервуара полностью израсходована, его необходимо наполнить питьевой водой. Лучше всего предусмотреть автоматическое наполнение водой из водопровода. Бак должен плотно закрываться, чтобы предотвратить размножение комаров, проникновение насекомых и мелких животных. Некоторые модели резервуаров для хранения дождевой воды имеют встроенные насос и фильтры, а также предусматривают возможность присоединения дополнительных емкостей.
Чем отличается ливневая канализация на дорогах
Канализационная система на дорогах используется для отвода избыточного количества воды. От эффективности ее работы зависит безопасность водителей и пешеходов. На этапе проектирования нужно определить, целесообразно строить систему с линейным или точечным способом отведения.
Линейное отведение уместно в сельской местности. Открытая канализация обеспечивает стабильный отток воды. Если городская канализационная сеть проверяется 1 раз каждые 3 года, то сельская или маломощная – каждые 2 месяца. Это необходимо для того, чтобы ливнестоки не засорялись и всегда были в исправном состоянии.
Ливневая канализация на дорогах отличается другой конструкцией
Вне зависимости от выбора водоотвод вдоль дороги состоит из следующих частей:
- Лотки и желоба;
- Канализационные трубы;
- Решетки;
- Дождеприемники;
- Смотровые колодцы – их количество зависит от длины системы;
- Уловители песка;
- Фильтры.
С последним нужном быть особенно внимательным. Улично-дорожная сеть, в отличие от собственного участка, изобилует грязью, ветками и другим мусором
Для того чтобы водостоки на обслуживаемой территории прослужили как можно дольше, этот факт нужно принять во внимание
Распределение
Старые бочки и лейки имеют преимущества: с их помощью организация подачи влаги осуществляется целенаправленно и без особого давления непосредственно вниз на растения. При этом садовод знает, как часто наполняется емкость и каков расход.

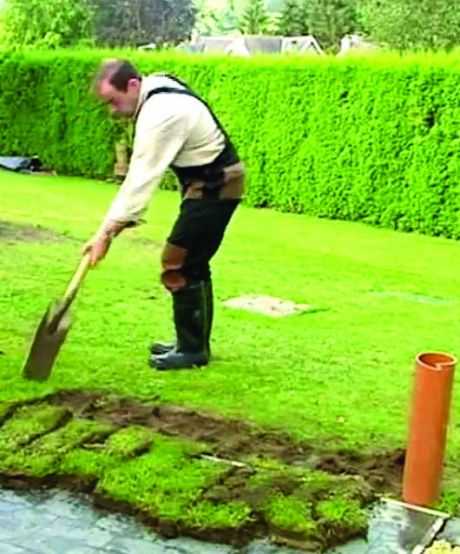

В зависимости от свойств грунта два человека справятся с работой за полдня. Пластиковую емкость Platin вместимостью 1500 л заглубляют в грунт

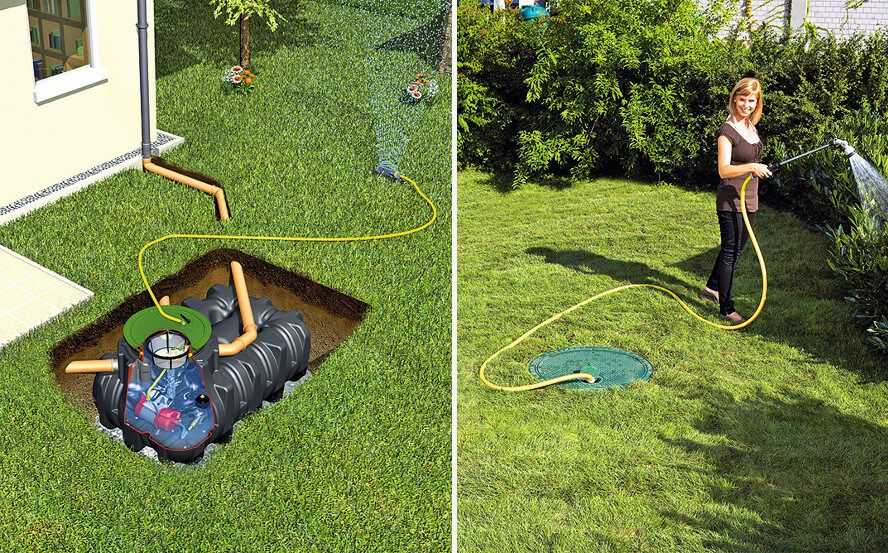

Бак наполняют дождевой водой из водосточной трубы по проложенным в земле коммуникациям. Для полива на участке затем используют встроенный в резервуар электронасос, который включается и выключается автоматически
Защита фундамента от талых и ливневых вод
Защита от талой воды
Сезонное образование поверхностных вод является также большой проблемой. Решить ее можно с помощью комплексной защиты, которая включает водосточную систему, отмостку и водоотвод.

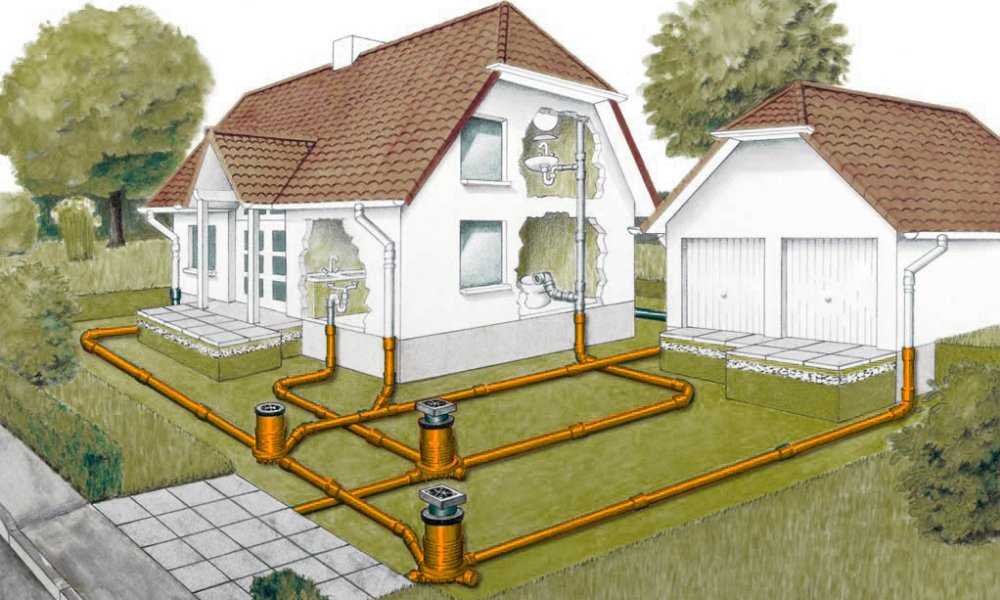

Водосточная система
Конструкция предназначена для сбора дождевой или талой воды с крыши дома. Вода по специальным желобам стекает в воронки и по трубам отводится от фундамента здания.
Отводить от фундамента ливневые стоки помогает кольцевой дренаж. Он выполняется следующим образом:
В открытую траншею укладывают трубы, которые ведут к общей канализации. Укладку труб выполняют на утрамбованную подушку их песка и щебня
При этом очень важно, чтобы диаметр водоотводных и водосточных труб был одинаковым.
Устанавливают колодцы, которые принимают воду с водостоков.
Вся вода собирается в общем колодце, из которого она удаляется методом откачки, прямым отводом в открытый водоем или впитывается в почву через дренажное поле.
Отмостка
Вода, которая скапливается на поверхности, отводится от фундамента с помощью отмостки. Ее обустройство выглядит следующим образом:
- Выполняется разметка.
- Снимается слой грунта на глубину до 25 см.
- Выполняется монтаж опалубки.
- Почва засыпается слоем глины и тщательно уплотняется.
- Далее следует слой песка в 10 см, который также хорошо утрамбовывается.
- Поверх песка насыпают мелкую щебенку слоем 5 см.
- В месте соединения отмостки со стеной дома обязательно формируется компенсационный шов в 2 см.
- Отмостка заливается бетоном.
Дренаж
Вода от водосточной системы и отмостки отводится посредством поверхностного дренажа. Его обустройство выполняется по следующей схеме:
- По внешней стороне отмостки роют неглубокую канаву, имеющую небольшой уклон.
- Дно траншеи засыпают песком и гравием, создавая песчано-гравийную подушку.
- Далее укладывают специальные лотки и закрывают их решетками.
Оборудование водосборных систем
Можно не ограничиваться простыми вариациями и пойти дальше – сделать целую систему накопления. Она бывает наземной и подземной. Стоит рассмотреть особенности оборудования каждой разновидности.
Наземный накопитель
Для создания такой системы понадобятся следующие материалы:
- накопитель;
- соединительный гибкий шланг;
- фильтр;
- трубы из пластика или стали;
- лотки и желоба;
- крепежные элементы.
Сбор осуществляется по следующей схеме:
1. Желобки с помощью скоб или крючков фиксируются на крыше.
2. Подбирается угол для размещения бака и устанавливается труба, по которой в него и будут стекать осадки.
3. Элементы соединяются с помощью воронки.
4. Герметиками обрабатываются все соединительные швы.
Устанавливая детали водостока, крайне важно сделать наклон в пределах трех сантиметров по направлению к водосточной трубе. Собирая часть конструкции, присоединенную к резервуару, ее оснащают фильтром. Такой же элемент размещается в воронке
После этого делают отметки, чтобы определить, на какой высоте монтировать трубу водостока
Такой же элемент размещается в воронке. После этого делают отметки, чтобы определить, на какой высоте монтировать трубу водостока.
В отмеченном месте производится аккуратный срез и фиксируется коллектор сборного типа. После этого к нему присоединяют шланг. Один его конец подходит к приемнику, а второй к накопителю. С этой целью в емкости под крышкой делают отверстие нужного диаметра.
На завершающем этапе площадку, где установлен резервуар, засыпают гравием. Также здесь обустраивается подставка из кирпича.
Подземная система
Обустройство этого варианта сбора воды – процесс более трудоемкий и сложный. Без полноценной подготовки и специальных навыков не обойтись. Чтобы реализовать проект, нужно подготовить бак, вмещающий до 2000 – 3000 л жидкости, а также подобрать подходящую территорию
При обустройстве котлована во внимание берется глубина промерзания почвы и уровень подземных вод
В идеале, котлован должен быть на 0,8 м глубже, чем выбранная емкость. Работы выполняют по следующей схеме:
1. На участке делается разметка под будущий котлован.
2. Согласно этим измерениям вырывается яма нужного размера.
3. На дно высыпается песок и гравий. Их тщательно утрамбовывают.
4. В центральной части размещается емкость.
5. По периметру высыпается песок и грунт.
6. Производится установка деталей, предназначенных для забора воды.
7. Фиксируются водозаборные и водосточные трубы.
8. Бак прикрывается крышкой. Также его утепляют.
Чтобы избежать засорения резервуара, на водостоке устанавливаются фильтрующие установки. Благодаря этому удается очистить жидкость от солей металлов и всевозможных примесей. Правда, если система будет использоваться систематически, фильтры нужно будет тщательно очищать от скопившейся грязи.
Когда установка завершена, производится запуск системы в тестовом режиме. В емкость вливается вода и подключается насос.
В чём вред дождевой воды
Существует и немалый риск при употреблении дождевой воды
Касается он не только неочищенной жидкости — нужно брать во внимание способ сбора, ёмкости для сбора, а также тот состав, который изначально имели дождевые капли
- Дождевая вода, если ее не очистить, имеет вредные химические примеси, особенно тяжёлых металлов, а также бактериальные загрязнения.
- Если воду собирают с крыши, то капли смывают всю пыль, грязь на её поверхности, экскременты птиц, заражённые микробами.
- Ёмкости для сбора аналогично могут иметь налёт грязи и пыли, которая затем попадёт в собранную воду.
Поэтому для питья дождевую воду необходимо после сбора фильтровать и обеззараживать — кипячением либо химическими реагентами.
Отличие ливневой канализации от дренажа
Сверху-ливневая канализация, снизу-дренажная
Ливневая канализация, построенная по открытой схеме, относится к системам поверхностного дренажа. Особенно в той части, когда транспортировка происходит в открытых канавах с грунтовым руслом. А путают закрытую ливневую канализацию с несовершенным дренажом, когда дренажные трубы укладывают намного выше водоупорных пластов грунта, и они проходят приблизительно на одной глубине с канализационными.
Конечные задачи обеих систем по сути одинаковы:
- защищать подземные части построек и коммуникаций от избыточной влаги;
- снижать нагрузку на гидроизоляцию фундаментов;
- предотвращать у оснований сооружений намокание грунта, и как следствие — потерю его несущих свойств;
- осушать верхние слои грунта.
Конечно, обе системы работают в связке, и даже их конфигурация во многом совпадает, но не на уровне «транспортных» элементов.
Особенности открытых систем поверхностного дренажа и ливневки
Открытые системы поверхностного дренажа частного участка представляют собой сеть каналов из бетонных желобов или канав с грунтовыми, «прозрачными» для воды, стенками. Во время дождя и таяния снега в канавы попадают осадки и с поверхности, и из верхнего слоя грунта (почвы), поэтому их чаще определяют как элемент дренажа, а не ливневой канализации.
Есть следующие виды каналов открытых систем:
- Канавы по территории участка. Обычно заполняют дренирующими материалами (камнями, гравием). Наполнители мешают размыванию и обрушению бортов канав. Дизайнерское название — «сухие ручьи».
- Канавы со «свободным» грунтовым руслом. Обычно используют на сельхозугодьях или за территорией участка (например, вдоль проходящей рядом дороги).
- Желоба открытой ливневой канализации. Имеют водонепроницаемые стенки, и собирают только поверхностные воды. Сам же канал должен быть свободным, чтобы не мешать потоку воды. И если желоб проходит по территории участка, его обычно накрывают решеткой.
Глубинный дренаж и ливневка
Любая система подземного дренажа (их несколько видов) состоит из перфорированных труб, которые обматывают геотекстилем, «прозрачным» для воды и непроходимым для частиц грунта.
Труба дренажная Д160мм с обмоткой
А трубы подземной части ливневки непроницаемы для воды, и это по сути такие же канализационные трубы, которые используют для внутренних и внешних систем хозяйственно-бытовых и фекальных стоков.
Кроме того, при проектировании глубинного дренажа расчеты в первую очередь основывают на гидрогеологических особенностях участка (хотя и учитывают наличие водостоков и поверхностного водоотвода). А при проектировании ливневки наличие или отсутствие дренажной системы в расчет не принимают.
Поверхностная система водоотвода
Системы дренажа предназначаются главным образом для сбора дождевых и талых вод, а не грунтовых. В дальнейшем они должны осуществлять перенос воды в канализацию, где такая вода пройдет фильтрацию и вернется в природу, например, испарится или сольется в реки. Поверхностный дренаж является обязательным условием при строительстве. По инженерным нормам каждый строительный объект должен еще на этапе планирования оснащаться такой системой.
Системы поверхностного дренажа выпускаются в нескольких конфигурациях, которые выражаются в системах сборки. Таким образом, каждая из систем предназначена для определенного объема воды, величины нагрузок и прочего. Водоотводные лотки используются в линейном поверхностном водоотводе, цель которого – сбор воды в больших объемах. Наиболее успешно этот вид функционирует, когда дело касается асфальтированных площадей, дорожных магистралей и подобного.
В некоторых случаях требуется установить пескоуловители, цель которых – сбор мусора, фильтрация песка, крупных частиц, которые в теории могут забить желоба. Их наличие многократно повышает срок служба ливневых стоков.
Составляющие
Если говорить о промышленной ливневой канализации, то она состоит из нескольких элементов.
- Дождеприемник. Он предназначен для того, чтобы отводить воду с поверхности локально. Для того чтобы мусор, листья и прочее не забивало дождеприемник и остальные элементы, используется сифон. Он служит своеобразной перегородкой. Для сбора мусора предназначается специальная корзина.
- Дождевой колодец. Служит для транспортировки сточных вод. Сооружается только под конец сборки всей ливневой канализации. Они нужны также в тех случаях, когда необходимо регулярно осушать большие участки грунта за короткий промежуток времени.
- Лоток. Собственно, то, что мы видим на поверхности: траншея, выполненная из материалов, устойчивых к воздействию воды. Лоток транспортирует воду, перемещая ее с участка.
- Трубы. Монтируются у дождевых лотков. По этим трубам вода в дальнейшем перемещается в саму канализацию. Трубы располагаются под землей, чтобы не портить общий вид участка.
Инструменты для установки
Для того чтобы установить водоприемные желоба, понадобится купить некоторый инструментарий. Может оказаться, что часть из этих инструментов у вас уже имеется, за другим же придется отправиться в магазин спецтехники. В любом случае инструменты нельзя назвать дефицитными – их можно найти в любом крупном строительном гипермаркете.
- Лопата. Она послужит для того, чтобы сделать траншею под лоток. Следите за тем, чтобы насадка была остро заточена. Это значительным образом облегчит работы.
- Ведра. Желательно иметь как минимум два ведра. Они пригодятся для транспортировки песка к месту монтажа.
- Бетономешалка. В некоторых случаях хозяева решают прочно закрепить желоб на месте при помощи бетона. В этих случаях его перемешивать лучше не вручную, а с помощью специальной машины. Тогда бетон получится однородным и ляжет равномерно.
- Ножовка. С помощью этого нехитрого инструмента предстоит распиливать детали. В зависимости от того, из какого материала изготовлен водосток, вам потребуется ножовка определенного вида: по металлу, способная пилить бетон и так далее.
- Молоток. Он нужен для скрепления деталей друг с другом, подгонки форм и просто утрамбовывания лотка на своем месте.
- Пила или болгарка. Если выбран желоб из металла, то приобретите алмазную пилу или алмазный диск для болгарки, в особенности если имеете дело с прочными металлами, такими как чугун. Тогда проблем с быстрым распиливанием деталей не возникнет.
Размеры и типы каналов
Системы для частного водоотвода обладают примерно одинаковыми гидравлическими характеристиками у всех производителей.
Длина каналов составляет 50 или 100 см, ширина колеблется в пределах 10-40 см, а глубина может быть от 5,5 до 50 см. Для частного строительства используют изделия глубиной 5,5-15 см и шириной 10-12 см.
Узкие неглубокие каналы применяют на небольших по площади покрытиях, где важно не нарушить проложенные коммуникации и не повредить корни деревьев
Система водоотвода в доме
Открытый дренаж выполняют на этапе разметки территории.
Система водоотвода в доме
Дренажные трубы закрытой глубиной системы засыпают щебнем.
Система водоотвода в доме
Фасадные краны лучше располагать над дождеприемниками.
Система водоотвода в доме
Верхний слой грунта снимают, чтобы выкопать траншею под водоотводный канал. Широкие и глубокие элементы монтируют в случае, если площадь водозабора значительна, и в регионах, где выпадает большое количество осадков.
Каналы бывают ровными и с уклоном по дну. Профиль канала имеет форму буквы U, что ускоряет поток воды и способствует самоочистке.
Желоба стыкуются между собой, что позволяет создавать из них разные конфигурации – угловые и Т-образные пересечения. Если участок имеет уклон, то выпуск водоотвода должен располагаться в нижней точке.
