5 принципов установки системы отопления с естественной циркуляцией

Выбор конструкции стояка

Существует два главных варианта:

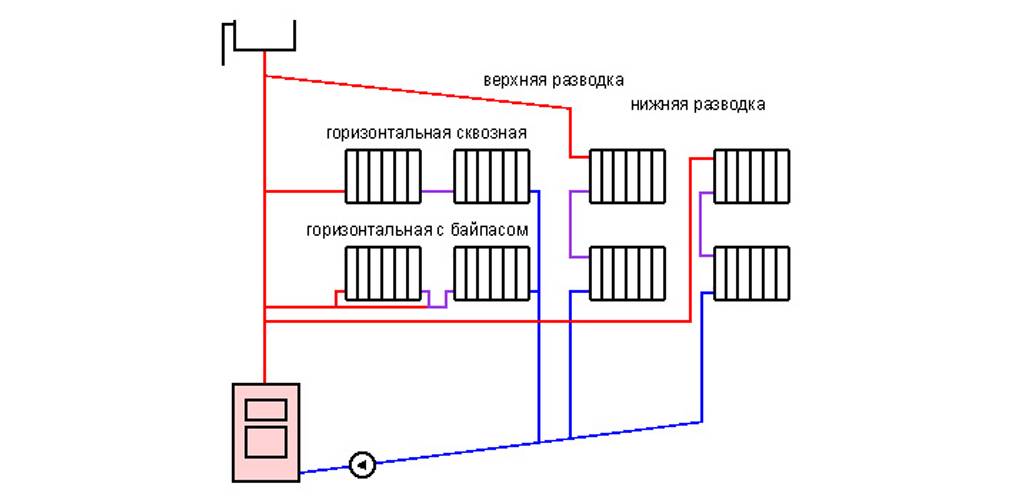

1. Вертикальный стояк. В этом случае все трубы от радиаторов отопления стыкуются с центральным элементом, проходящим через любой этаж дома. К плюсам его применения возможно отнести отсутствие риска образования воздушных пробок, к минусам – большую цена (нужно большее количество труб, соединяющих центральную трубу с радиаторами).

1. Горизонтальный стояк. Все отопительные панели на каждом этаже соединяются с одной подающей магистралью. Более экономный вариант. Но, в этом случае нужно дополнительно установить особые воздушные клапаны, каковые предотвратят «завоздушивание» отопительной сети, что отражается на ее эффективности.

Виды систем отопления

Однотрубная система с естественной циркуляцией подходит для небольших помещений

Обогревательная схема может включать 1 или несколько контуров разной длины, с разными радиаторами. Однако любой вариант, является модификацией только двух моделей – однотрубной или двухтрубной.

Однотрубные

Устройство максимально простое. Одна и та же труба по очереди подводит теплоноситель к каждому радиатору и возвращается в котел. Самый дешевый вариант и самый беспроблемный – обогрев только трубами, без радиаторов. Если же батареи включены в схему, труб и запорной арматуры должно быть минимум.

Вода, последовательно двигаясь к последнему радиатору, все больше остывает. Эту особенность учитывают при расчете числа секций.

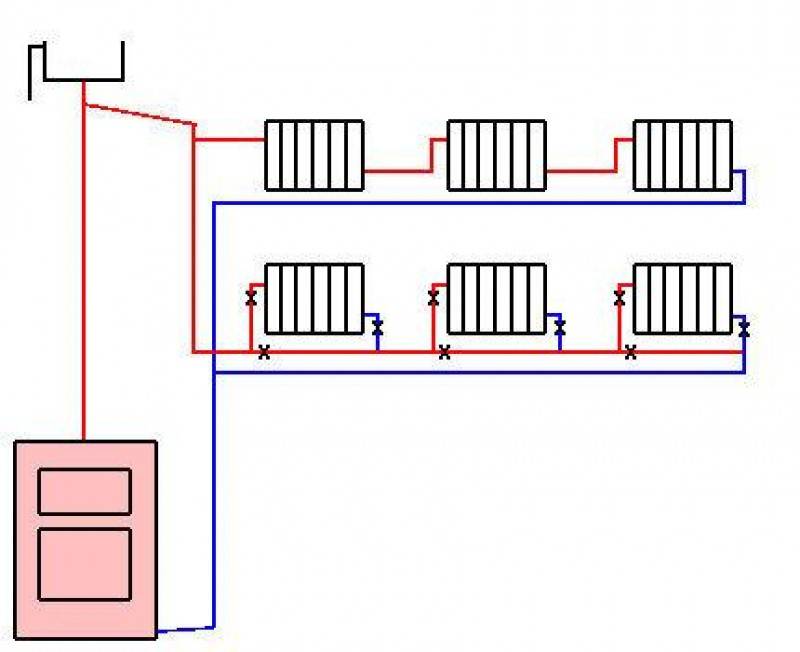

Различают 2 схемы однотрубного варианта:

• С верхним подключением – вода попадает в батарею сверху через верхний патрубок, выходит через нижний. КПД системы максимально для водяного отопления.
• С нижним подключением – теплоноситель поступает в радиатор снизу и выходит тоже через нижний патрубок. Путь прохождения воды увеличивается, поэтому теплоотдача системы заметно ниже. Здесь нельзя ставить радиаторы с большим числом секций. Однако несмотря на меньшую эффективность, такую схему предпочитает монтировать в квартирах, так как она более эстетична.

Классический вариант можно модернизировать, установив байпас – ответвления с трехходовым краном и ответвлениями с кранами. С их помощью можно регулировать подачу воды к разному радиатору и отключать при надобности.

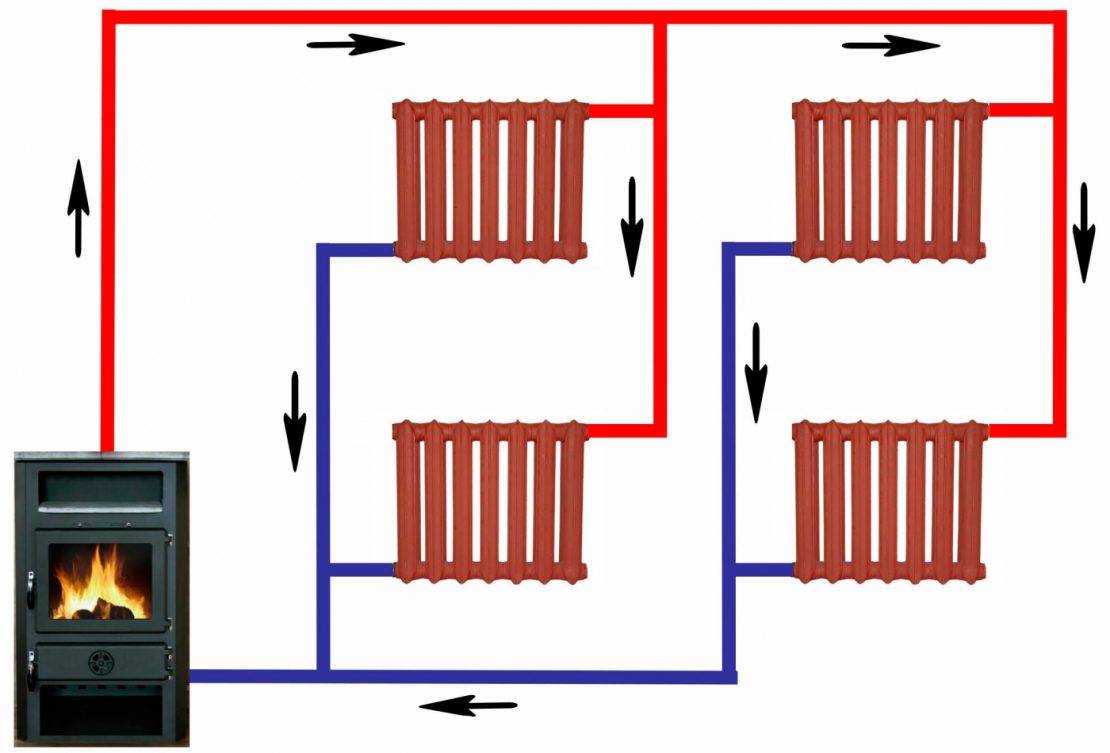

Двухтрубные системы

Двухтрубная система с естественной циркуляцией более качественно прогревает помещение

Вариант с обратной трубой носит название двухтрубный. Горячая вода подается к радиатору под одной трубе, а остывшая, от каждого обогревательного прибора отводится по обратной трубе. Система куда эффективнее: каждый радиатор получает практически одинаковое количество тепла. Степень нагрева можно регулировать на каждой батарее, при необходимости исключить ее из обогревательного контура. Большой плюс – более простой расчет параметров трубопровода и батарей.

Выполняют как верхнее, так и нижнее подключение:

• В первом случае трубы расположены выше радиаторов.
• Во втором подающая труба размещается ниже батареи. Такой вариант эстетичнее, однако перепад давления получается слишком низкий, поэтому используется схема очень редко.

Разновидности гравитационных схем

Существует четыре схемы монтажа контуров с гравитационной циркуляцией. Выбор определенной разновидности делают с учетом особенностей постройки и требуемой производительности. Для выбора схемы выполняют гидравлический расчет, оценивают параметры котла и определяют диаметр трубопровода.

Закрытая

Принцип работы контуров закрытого типа следующий:

• Нагретый и расширившийся теплоноситель вытесняет воду из отопительного контура.
• Вытесненная вода попадает в расширительный бак закрытого типа. Это емкость с эластичной мембранной перегородкой, разделяющей газовую и водяную камеры.
• Поступившая под давлением жидкость продавливает мембрану и сжимает газ в воздушной камере. При остывании теплоносителя давление снижается, и газ выдавливает жидкость из емкости в трубопроводы.

Главный недостаток такой схемы в зависимости работы сети от объема расширительного бака. В доме большой площади с протяженным контуром придется устанавливать вместительную емкость.

Открытая

Если используется отопление самотеком, схема открытого типа отличается от предыдущей разновидности только конструкцией расширительного бака. В этом случае расширительную емкость можно изготовить самостоятельно из подходящих материалов. Бачок небольшого размера устанавливают на чердаке или высоко под потолком.

Главный минус открытого контура в том, что через расширительную емкость в сети попадает кислород, который способствует коррозии трубопроводов и радиаторов. Еще один недостаток в завоздушивании системы, поэтому на каждый прибор монтируют кран Маевского.

Двухтрубная

Двухтрубная схема системы отопления частного дома с естественной циркуляцией делается с использованием подающего и отводящего трубопровода, то есть все радиаторы подключаются к разводке параллельно, что способствует равномерному прогреву каждой комнаты и всего дома.

Преимущества двухтрубной разводки:

1. Тепло равномерно распределяется по всему строению.
2. Не нужно устанавливать дополнительные секции для регулировки теплоотдачи приборов.
3. Отрегулировать работу сети с двухтрубной разводкой намного проще.
4. Можно использовать трубы меньшего диаметра, чем при использовании однотрубной разводки.
5. Эффективность и простота конструкции.

Главный недостаток в высокой материалоемкости системы. Перед монтажом нужно провести расчеты. От правильности их проведения и соблюдения технологии монтажа зависит эффективность отопительной сети.

Однотрубная

Однотрубная система отопления одноэтажного дома с естественной циркуляцией применяется редко, потому что не отличается эффективностью. В такой сети каждый отопительный прибор последовательно подключается к трубопроводу. Из-за этого в каждую последующую батарею поступает жидкость с меньшей температурой, чем в предыдущий. Для компенсации тепловых потерь приходится увеличивать количество секций в дальних радиаторах.

Преимущества однотрубной разводки:

• Простота монтажа и использования. Не нужно проводить сложные расчеты для прокладки сети.
• Экономия на материалах, потому что прокладывается только один трубопровод, к которому подключаются все приборы. Обратка поступает от последнего радиатора к котлу.

Главный недостаток однотрубной разводки в необходимости увеличения количества секций в дальних радиаторах, а также в неравномерном прогреве постройки. Удаленные от котла комнаты отапливаются хуже.

Схема циркуляции. Видео

О том, что из себя представляет схема отопления с естественной циркуляцией теплоносителя, можно узнать из видео ниже.

Гравитационные системы обогрева частного дома импонируют своей простотой устройства, легкостью обслуживания и энергонезависимостью. В них отсутствуют насосные агрегаты, своим шумом создающие дискомфорт проживающим, нет вибраций, сопровождающих их работу. Срок безаварийной службы систем с естественной циркуляцией оценивается в полвека, поскольку в них отсутствуют электрические насосы и средства автоматики. В целом самотечные схемы проигрывают принудительным системам отопления по ряду пунктов:

• излишняя инерционность вынуждает ждать несколько часов, пока контур выйдет на требуемый тепловой режим;
• сложность монтажа, вызванная необходимостью точных расчетов уклонов горизонтальных участков теплотрассы;
• отсутствие насоса ограничивает общую протяженность теплотрассы;
• постоянный контроль уровня теплоносителя в расширительном баке.

Наиболее подходящей областью применения системы с естественной циркуляцией являются частные дома невысокой этажности (1-2 этажа), площадью до 100 кв. м и горизонтальным радиусом самотечной цепи не более 30 м.

Размещение оборудования системы отопления с естественной циркуляцией в доме

Выбираем схему разводки для систем с естественной циркуляцией

Существует огромное множество схем, согласно которым можно реализовать естественную регуляцию. Но все они делятся на 2 категории:

• Однотрубная
• Двухтрубная

Двухтрубная схема

Несмотря на более сложный монтажный процесс, распространение получила именно двухтрубная схема отопления с естественной циркуляцией теплоносителя. Жидкость транспортируется по двум трубам: одна прокладывается вверху и по ней течет разогретая вода, вторая внизу и течет остывшая вода.

Чтоб самостоятельно соорудить простой двухтрубный контур, можно придерживаться следующей инструкции:

• Вначале выбирается место, в котором будет размещаться накопительный агрегат
• Над котлом устанавливается расширительный бачок, вместе они соединяются вертикальной трубой, которую оборачивают в теплоизоляционный материал
• На уровне 1/3 расширительного бочка происходит врезание верхней трубы для транспортировки разогретого теплоносителя

• Замеряв расстояние от пола до самой верхней точки, необходимо на высоте примерно 2/3 сделать врезание к разводке
• Ближе к верху расширительного бачка врезается вторая труба – переливная, посредством которой в канализацию будет происходить удаление излишков
• Затем необходимо пустить трубы к радиаторам
• Батареи соединяются с нижним водопроводом, прокладка которого должна вестись параллельно верхнему

Необходимо постараться максимально точно расположить трубы в системе отопления с естественной циркуляцией и обеспечить оптимальную разницу высот между радиаторами и котлом. Последний следует располагать ниже батарей, поэтому предпочтение отдается напольным устройствам, которые размещают в специальном углублении или подвале.

Чердачное помещение придется утеплить. Если в нем будет слишком холодно, возможно замерзания жидкости в трубах.

Рассмотрим еще несколько правил, которых следует придерживаться:

1. Верхнюю трубу рекомендуется пускать с незначительным уклоном – 6-7 градусов
2. По возможности, котел устанавливают значительно ниже отопительных приборов
3. Нужно выбирать трубы из металлопласта или на основе полимеров с внутренним диаметром 32 мм

Балансировать двухтрубное отопление, если трубы подобраны правильно, не требуется. Тем не менее установить на подводках к каждой батарее дроссели следует в обязательном порядке. Также стоит отметить высокие первоначальные затраты на прокладку сразу двух контуров и продолжительность затраченного времени на проведение работ.

Однотрубная схема

Чтобы сократить монтажные затраты, выбирают вариант с прокладкой всего одной трубы. В этом случае получается циклический замкнутый контур, соответствующий следующим условиям:

1. Радиаторы должны врезаться параллельно основному кольцу, а не разрывать его в определенных точках
2. Необходимо снабдить воздушником каждую из батарей. Такое решение предоставит возможность стравливать воздух на одном конкретном участке
3. Для выравнивания температуры рекомендуется устанавливать термоголовки и дроссели

Популярностью пользуется закрытая однотрубная система отопления с естественной циркуляцией. В конкретном случае можно будет пренебречь расширительным бачком, полностью изолировав теплоноситель.

Что влияет на скорость циркуляции ?

Если в принудительной системе скорость циркуляции теплоносителя по трубам зависит от производительности насоса, здесь дела обстоят иначе. Чтобы ее увеличить, необходимо придерживаться ряду правил:

• Следует оптимально подбирать запорную арматуру и следить за переходами диаметров труб
• Многообразные повороты могут становиться непреодолимым препятствием, поэтому их количество сводят к минимуму, стараясь сделать все участки прямолинейными

1. Наиболее подходящий внутренний диаметр труб – 32-40 мм
2. Внутренняя поверхность труб должна быть идеально ровной и не скапливать на себе отложения, стальные изделия рассматривать не стоит

Видео рабочей системы

https://youtube.com/watch?v=Ej-3IVxqKbY

В заключении

Обустройство отопительных систем с естественной циркуляцией требует определенной подготовки, умений и знаний. Но чтоб оставаться уверенным в ее работоспособности, стоит осуществить врезание насоса, включение которого будет происходить в случае необходимости.

Монтаж отопления без насоса

Теперь разберемся, как сделать циркуляцию воды без насоса. Поскольку давление в сети равно атмосферному, эффективность работы системы значительно снижается при неправильном расчете уклона трубопровода, большом количестве поворотов контура и нарушениях при монтаже.

Схема однотрубной отопительной системы для частного дома

Для устройства эффективной гравитационной сети придерживайтесь следующих правил:

минимальный уклон обратных труб в сторону отопительного котла должен быть равен 0,5 %/м.п.; разводку можно делать из труб с диаметром не менее 5 см (обращайте внимание на тип трубопровода); учитывайте особенности используемого теплоносителя и схему подачи. Проще всего сделать необходимый уклон обратки в сторону нагревательного агрегата, если установить его в подвальном или цокольном этаже

Но если таких помещений нет, то пол в котельной на 1-ом этаже делают чуть ниже уровня пола в доме

Проще всего сделать необходимый уклон обратки в сторону нагревательного агрегата, если установить его в подвальном или цокольном этаже. Но если таких помещений нет, то пол в котельной на 1-ом этаже делают чуть ниже уровня пола в доме.

Выбор уклона и диаметра труб

Для устройства сетей с гравитационным током подходят следующие трубопроводы:

1. Стальные трубы отличаются прочностью, приемлемой ценой и могут выдерживать значительное давление. Однако в сетях открытого типа, куда попадает воздух, они подвержены коррозии.
2. Трубопроводы из металлопластика мало весят, менее подвержены засорению из-за гладкой внутренней поверхности. Они устойчивы к коррозии, а их линейное расширение при нагреве незначительное.
3. Трубы из полипропилена ценятся за герметичность и прочность, долговечность, простоту монтажа и устойчивость к низким температурам. Для соединения отдельных участков трубопровода нужно купить или взять в аренду паяльное оборудование.
4. Медные элементы самые дорогие, поэтому используются не так часто. Они могут похвастаться высокой теплоотдачей, долговечностью и внешней привлекательностью.

Для правильного выбора диаметра труб нужно провести теплотехнические расчеты. Если сечение магистрали будет слишком большим, то расходы на обогрев дома существенно возрастут. При этом теплоотдача приборов уменьшится.

Выбор теплоносителя

В качестве теплоносителя в системах с гравитационным током можно использовать воду или антифриз. Обычно для этих целей применяют воду, потому что антифриз имеет более высокую плотность и меньшую теплоотдачу, что способствуют повышенному расходу времени и топлива на обогрев дома.

Если зимой дом длительное время будет не отапливаться, то лучше предпочесть антифриз. В этом случае на время отсутствия хозяев не нужно сливать воду из системы, чтобы она не замерзла. За счет лучшей текучести антифриз не замерзает при минусовых температурах.

Верхняя и нижняя разводка

Подача теплоносителя к батареям может быть верхней и нижней:

1. Верхняя подача идеально подходит для домов с гравитационным током теплоносителя. Трубы разводки прокладывают под потолочной поверхностью. За счет верхней подачи воды из отопительных приборов легко стравливать воздух посредством кранов Маевского. При верхнем наполнении целесообразно использовать однотрубную разводку, потому что она будет более эффективной.
2. Для устройства нижней подачи трубы нужно проложить около пола. Здесь они менее заметны, поэтому не портят интерьер комнаты. Но совмещать нижнюю подачу с однотрубной разводкой не рекомендуется ввиду ее невысокой эффективности. Нижнее наполнение лучше делать при повышенном давлении в контуре.

Если способ подачи выбрать неправильно, то эффективность обогрева дома уменьшится. Для решения проблемы придется установить насосное оборудование. Циркуляционный насос улучшит движение теплоносителя в сети.

Типы принудительной циркуляции носителя тепла в обогреве

Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.

При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.

Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.

• с одной трубой;
• двумя;
• коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

• тупиковая;
• попутная;
• коллекторная.

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

Вертикальная схема

Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.

Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

• Более равномерный прогрев всего домовладения;
• Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
• Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
• Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.

Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.

У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.

Как работает данная система?

Движение теплоносителя (воды) по трубам обусловлено тем, что при повышении и понижении температуры изменяется масса и плотность жидкости. Снижение массы и плотности воды происходит, когда она нагревается в котле. В это время в трубах находится уже отдавшая свое тепло более холодная вода, имеющая большую массу и плотность. При этом под действием гравитационных сил холодная вода в радиаторе замещается водой горячей.

Для того чтобы понять, как именно функционирует гравитационная система отопления, достаточно просто вспомнить курс физики. Нагретая в котле вода, являясь более легкой, свободно поднимается по трубам центрального стояка. В этот момент тяжелая холодная вода опускается в отопительный котел. Горячая вода, достигнув верхней точки, равномерно распределяется по радиаторам. В них холодная вода опускается к нижней части батареи, а после и вовсе покидает ее, потому что ее попросту «вытеснила» горячая.

В момент поступления в радиатор горячего теплоносителя происходит процесс отдачи тепла. То есть, постепенно нагреваются материалы радиатора, передавая тепло непосредственно в помещение. Далее – остывший теплоноситель вновь замещается горячим. Этот процесс непрерывен. Жидкость циркулирует  до тех пор, пока идет ее нагрев – то есть, пока работает котел.

2 Разновидности насосов и их особенности

В систему отопления частного дома можно смонтировать различные циркуляционные агрегаты. Их делят на две большие группы. Циркуляционный насос может быть «сухим» либо «мокрым». При монтаже аппаратов первого типа своими руками следует учитывать, что их мотор отделен от рабочей части кольцами-уплотнителями. Делаются они из нержавейки. Во время запуска установки начинается процесс движения этих колец, что приводит к герметизации соединения водяной (очень тонкой) пленкой. Последняя находится между уплотнителями.

Циркуляционная насосная установка

Качественная герметизация в данном случае обеспечивается благодаря тому, что давление во внешней атмосфере и в самой системе отопления характеризуется разными показателями. «Сухой» насос при работе издает достаточно громкие звуки. В связи с этим его установка всегда производится в специально звукоизолированном отдельном помещении частного дома. Показатель полезного действия такого циркуляционного агрегата находится на уровне 80 %.

Существует три типа «сухих» аппаратов для подключения к системе отопления: горизонтальные, вертикальные, блочные. Электрический мотор в агрегатах первого типа размещается по горизонтали. Нагнетательный патрубок крепится в них на корпусе аппарата, а всасывающий – на валу (на лицевой его стороне). В вертикальных установках патрубки находятся на одной оси. А двигатель в этом случае располагается вертикально. В блочных циркуляционных агрегатах нагретая вода выходит радиально, а поступает в систему по осевому направлению.

Уход за «сухим» агрегатом объективно сложный. Его элементы требуется регулярно смазывать специальным составом. Если этого не делать, торцевые уплотнители быстро выйдут из строя, что приведет к остановке насоса. Кроме того, в частном доме «сухие» аппараты следует размещать в комнатах, где нет пыли. Ее завихрения при работе оборудования нередко становятся причиной разгерметизации насоса.

В «мокрых» агрегатах функцию смазки выполняет сам теплоноситель. Крыльчатка и ротор таких установок погружены в воду. «Мокрые» аппараты намного менее шумные, их проще смонтировать своими руками. Да и их техническое обслуживание более простое по сравнению с «сухими» насосами.

Корпус «мокрой» установки, как правило, делают из латуни либо бронзы. Между статором и ротором обязательно имеется особый разделитель из нержавейки. Его называют стаканом. Он необходим для придания требуемой герметичности двигателю (точнее его элементам, находящимся под электрическим напряжением). Именно «мокрые» агрегаты чаще всего монтируют в частном доме в систему отопления.

Они неплохо справляются с задачей по обогреву относительно небольших площадей. Для крупных объектов такие аппараты не годятся, так как их производительность обычно не превышает 50 %. Малый КПД «мокрых» установок обусловлен невозможностью качественной герметизации стакана, размещенного между статором и ротором.

Виды систем отопления с гравитационной циркуляцией

Несмотря на простое устройство системы водяного отопления с самоциркуляцией теплоносителя, существует как минимум четыре, пользующихся популярностью, схемы монтажа. Выбор типа разводки зависит от характеристик самого здания и ожидаемой производительности.

Чтобы определить, какая схема будет работоспособной, в каждом отдельном случае требуется выполнить гидравлический расчет системы, учесть характеристики отопительного агрегата, рассчитать диаметр трубы и т.п. При выполнении вычислений может потребоваться помощь профессионала.

Закрытая система с самотечной циркуляцией

В странах ЕС, системы закрытого типа пользуются наибольшей популярностью среди других решений. В РФ схема пока не получила широкого применения. Принципы действия водяной системы отопления закрытого типа с безнасосной циркуляцией заключается в следующем:

• При нагревании теплоноситель расширяется, происходит вытеснение воды из контура отопления.
• Под давлением жидкость поступает в закрытый мембранный расширительный бак. Конструкция емкости представляет полость, разделенную мембраной на две части. Одна половина бачка заполнена газом (в большинстве моделей используется азот). Вторая часть остается пустой для наполнения теплоносителем.
• При нагревании жидкости создается давление, достаточное, чтобы продавить мембрану и сжать азот. После остывания, происходит обратный процесс, и газ выдавливает воду из бачка.

В остальном, системы закрытого типа, работают, как и остальные схемы отопления с естественной циркуляцией. В качестве минусов можно выделить зависимость от объема расширительного бака. Для помещений с большой отапливаемой площадью, потребуется установить вместительную емкость, что не всегда целесообразно.

Открытая система с самотечной циркуляцией

Система отопления открытого типа отличается от предыдущего типа только конструкцией расширительного бака. Данная схема чаще всего использовалась в старых зданиях. Преимуществами открытой системы является возможность самостоятельного изготовления емкости из подручных материалов. Бачок, обычно имеет скромные габариты и устанавливается на кровле или под потолком жилой комнаты.

Главным недостатком открытых конструкций является попадание воздуха в трубы и радиаторы отопления, что приводит к усилению коррозии и быстрому выходу из строя греющих элементов. Завоздушивание системы также частый «гость» в схемах открытого типа. Поэтому, радиаторы устанавливаются под углом, обязательно предусматриваются краны Маевского, для стравливания воздуха.

Однотрубная система с самоциркуляцией

Однотрубная горизонтальная система с естественной циркуляцией имеет низкую теплоэффективность, поэтому используется крайне редко. Суть схемы такова, что подающая труба последовательно подключена к радиаторам. Нагретый теплоноситель поступает в верхний патрубок батареи и выводится через нижний отвод. После этого тепло поступает к следующему узлу отопления и так до последней точки. От крайней батареи к котлу возвращается обратка.

Преимуществ у данного решения несколько:

1. Отсутствует парный трубопровод под потолком и над уровнем пола.
2. Экономятся средства на монтаж системы.

Недостатки такого решения очевидны. Теплоотдача радиаторов отопления и интенсивность их нагрева снижается по мере отдаленности от котла. Как показывает практика, однотрубная система отопления двухэтажного дома с естественной циркуляцией, даже при соблюдении всех уклонов и подбора правильного диаметра труб, зачастую переделывается (посредством монтажа насосного оборудования).

Двухтрубная система с самоциркуляцией

Двухтрубная система отопления в частном доме с естественной циркуляцией, имеет следующие конструктивные особенности:

1. Подача и обратка проходят по разным трубам.

2. Подающий трубопровод подсоединен к каждому радиатору через входной отвод.
3. Второй подводкой батарея подключается к обратке.

В результате, двухтрубная система радиаторного типа дает следующие преимущества:

1. Равномерное распределение тепла.
2. Отсутствие необходимости в добавлении секций радиатора для лучшего прогрева.
3. Проще выполнить регулировку системы.
4. Диаметр водяного контура, по крайней мере, на размер меньше чем в однотрубных схемах.
5. Отсутствие строгих правил установки двухтрубной системы. Допускаются небольшие отклонения относительно уклонов.

Главным достоинством двухтрубной системы отопления с нижней и верхней разводкой является простота и одновременно эффективность конструкции, что позволяет нивелировать ошибки, допущенные в расчетах или во время проведения монтажных работ.
