Износостойкая теплица своими руками из пластиковых труб: 4 преимущества

Разновидности конструкций

Собираясь выполнить теплицу из полипропиленовых труб, вы должны выбрать форму. Размер конструкции тоже может быть разным. Учитывая гибкость описываемых изделий, их разный диаметр и длину, а также разнообразные методы крепления, теплице можно придать форму:

• арки;
• прямоугольника;
• двухскатного сооружения;
• асимметричной фигуры.

Последний вариант можно даже пристроить к основному зданию, при этом высаживать культурные растения в парник можно будет гораздо раньше, ведь внутри будет сохраняться более высокая температура, чем в случае с отдельно стоящей теплицей. Прежде чем создать каркас теплицы из полипропиленовых труб, вы можете подумать, стоит ли следовать опыту мастеров, которые сооружают конструкцию в виде куполов или шатров. Пластиковые трубы для этого вы можете приобрести длиной в пределах от 2 до 7 м. Если предпочесть более длинные изделия, то можно исключить дополнительные соединения.

Толщина и диаметр стенки подбираются с учетом размера парника. Для среднего участка уместны небольшие теплицы, которые можно собрать и разобрать при необходимости. В качестве укрывного материала можно использовать листы поликарбоната или полиэтиленовую пленку. Парники для рассады в весенний сезон покрываются пленкой. Для прочных стационарных конструкций, которые будут эксплуатироваться целый год, используется сотовый поликарбонат. Он будет способен защитить растения от холода, ветра и излишнего ультрафиолетового излучения.

Основанием могут выступить доски или короба из бруса. Многие устанавливают каркас на основе металлических прутьев, которые вбиваются в землю по периметру сооружения. Для того чтобы теплица отличалась высокой прочностью, следует использовать под неё ленточный мелкозаглубленный или столбчатый фундамент. Для последнего можно использовать блоки, кирпич, бетонный раствор или камень. Рассматривая арочные конструкции теплиц, вы можете приобрести каркас для них в специализированных магазинах. В комплекте поставляются размеченные элементы и крепления. Такие системы собираются довольно просто, для них не требуется фундамент. Необходимо будет лишь разровнять грунт на участке.

Размеры, схемы и чертежи парника

Простейший парник, сооруженный из труб ПВХ – очень простая конструкция, сложная работа тут не потребуется. Все, что надо – это нижняя рама из досок, к которой крепятся концы труб, а также сами трубопрокатные материалы.

Чтобы не ошибиться в процессе работы, сначала сделайте чертеж сооружения. Простейшая схема – этого будет достаточно. Главное, чтобы каждый элемент был просчитан и с указанием размера.

Прежде чем приступить к чертежу, следует определить размер парника: длина, ширина, высота. В зависимость от размеров будет меняться количество необходимого материала.

• Схемы сборки парников

Какой укрывной материал для парников лучше: особенности крепления

В качестве укрывного материала для теплиц и парников можно использовать либо полиэтиленовую пленку, либо поликарбонат. Эти два материала существенно отличаются друг от друга характеристиками, способами крепления и сроком службы. Однако каждый из них занимает свою нишу в современном строительстве теплиц, и имеют некоторые преимущества. Рассмотрим, как выбрать укрывной материал для парника.

Полиэтиленовая пленка — самый дешевый вариант покрытия парника их пластиковых труб

Какая пленка лучше для парника, и как прикрепить её к каркасу

Существует несколько способов крепления полиэтиленовой пленки к каркасу парника, среди которых стоит отметить самый простой и удобный: пленка нарезается на куски, размером 5-10 см, а по длине вырезается четверть, чтобы получились скобы. Пленку натягивают на теплицу, и при помощи полученных скоб фиксируется к продольным и вертикальным стойкам.

К другим вариантам крепления пленки относят фиксацию при помощи веревок, сеткой по всему каркасу, используя двусторонний скотч, и даже обычные саморезы. Для последнего способа потребуются небольшие кусочки линолеума, которые защитят пленку от повреждений. Можно купить зажимы для пленки на парник, которые продаются в специализированных магазинах и не только обеспечивают надежное крепление покрытия, но и значительно упрощают работу.

Главное преимущество этого способа – низкая цена пленки для парников и теплиц. Такое покрытие не служит дольше одного-двух сезонов, однако, с его заменой не возникает никаких проблем. Приобретая рулон пленки для парника шириной 6 метров, вы можете быть уверены в том, что его хватит на несколько сезонов использования.

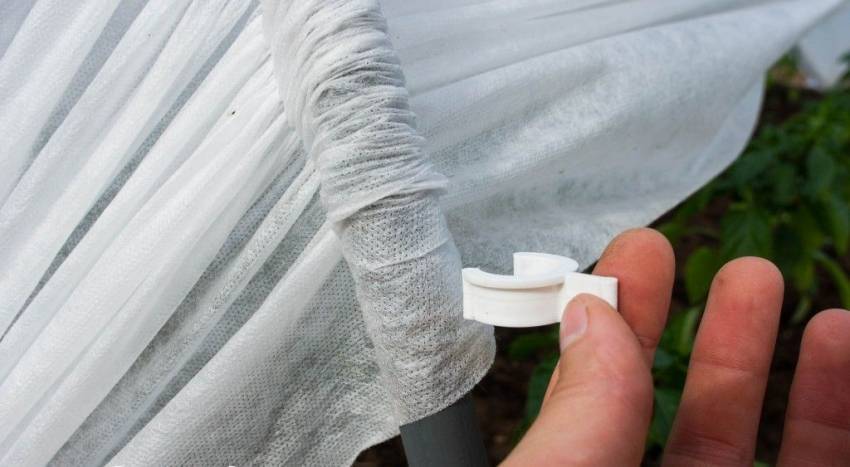

Закрепить укрывной материал на парнике можно, используя канцелярские биндеры, двусторонний скотч или фиксаторы для труб

Полезный совет! Чтобы в процессе эксплуатации не сталкиваться со сквозняками в теплице, рекомендуется делать пленку длиннее каркаса таким образом, чтобы примерно 10-20 см оставалось лежать на земле. В этом случае края можно присыпать землей или положить сверху доски, чтобы обеспечить конструкции большую герметичность.

Чаще всего в качестве укрывного материала используют акриловую пленку для парников. Показатель её прочности выше, чем у полиэтиленовой, а потому и срок её службы будем заметно дольше. Хотя, стоит отметить, что цена акриловой пленки для парника несколько выше.

Как выбрать поликарбонат для парника: способы крепления

Поликарбонат – еще один укрывной материал для парника, купить который можно в любом строительном магазине. Перед покупкой, необходимо продумать, какие именно листы нужны, и как правильно состыковать материалы между собой. Например, для того чтобы крепить к каркасу поликарбонат, рама должна быть сделана из полипропиленовых труб, диаметром не менее 32 мм.

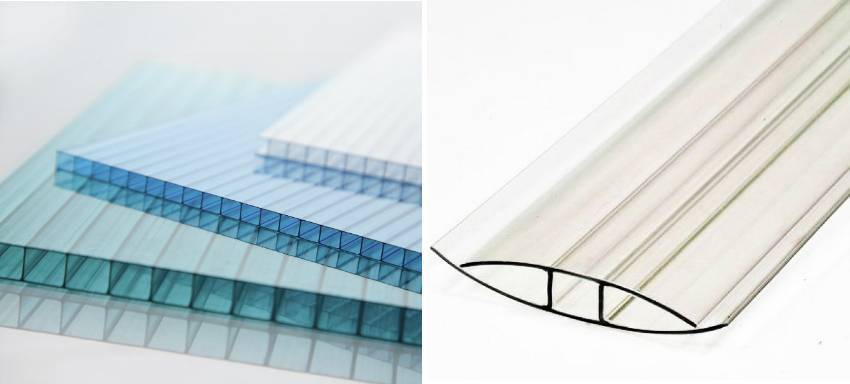

Сотовый поликарбонат и соединительный разъемный профиль для крепления

Считается, что идеальными техническими характеристиками для обшивки парника обладает сотовый поликарбонат, толщина которого находится в пределах 4-6 мм. Приобретать покрытие тоньше не имеет смысла, так как оно не сможет справляться с внешними нагрузками.

К парнику из ПВХ труб поликарбонат крепится следующим образом:

1. При помощи саморезов и шайб 3,2×25 мм материал крепится к каркасу.
2. Острым ножом излишки обрезаются по дуге.
3. Каждый следующий лист крепится внахлест в 100 мм к предыдущему.
4. Для укрепления конструкции используют специальный разъемный стыковочный профиль, который крепится саморезами. В него вставляют листы поликарбоната.
5. Стыки закрываются заглушками.

Можно сделать шарнир для парника из ПВХ труб своими руками. Для этого из трубы большего диаметры нарезают два куска по 10 мм и соединяют их между собой при помощи клея. В них вставляют листы поликарбоната и фиксируют при помощи тех же саморезов. Это очень удобно для создания форточек и элементов дверей.

Создать долговечный парник можно, скомбинировав пластиковые и ПНД трубы для прочности

Выбор участка для строительства теплицы

Прежде чем заняться чертежом, следует найти место, где будет размещена теплица на приусадебном или дачном участке. Имеется ряд правил при выборе места:

1. Будущее тепличное сооружение должно находиться на расстоянии не меньше 5-ти метров от других построек. Тогда внутрь теплицы не будет падать тень и не погубит посадки. Для растений внутри теплицы должна быть максимальная освещённость. Этого можно добиться, если расположить сооружение по юго-западному либо юго-восточному направлению.
2. Если на участке возвышаются деревья грецких орехов и им подобные, не стоит устанавливать теплицу возле них. Крона деревьев создаёт тень, ореховое дерево выделяет ядовитые вещества (фитонциды), и корневая система больших деревьев поглощает много влаги, сильно осушая землю.

Как возводится теплица из пластиковых труб своими руками – видео советы и поэтапные фото строительства

Устанавливается теплица из полипропиленовых труб своими руками одним-двумя человеками за несколько часов. Выбирать следует открытый, солнечный, равнинный участок.

Готовим площадку

Под теплицу лучше залить ленточный фундамент, или выложить площадку по периметру из кирпича, блоков, бутового камня. Самый простой, быстрый вариант устройства основания – фундамент из доски 50*100-150 мм или бруса с ребрами 100-150*100-150 мм.

Размечаем площадку согласно чертежу, забиваем колышки, натягиваем по периметру веревку. Рекомендуется по котловану снять верхний плодородный слой грунта, глубиной 300-500 мм. Можно выкопать траншею по периметру, шириной 300-400 мм, глубиной 300-700 мм. Дно выравниваем, засыпаем щебнем – 100-200 мм, песчаником – 100-200 мм, утрамбовываем. Застилаем 1-2 слоя рубероида. Обрабатываем брус огнеупорными, антисептическими пропитками, промазываем жидким битумом, машинным маслом. Укладываем детали в траншею, проверяем геометрию, диагонали должны быть равны. Крепим на оцинкованные уголки и длинные саморезы.

Полезный совет: Более прочное основание получается, если торцы бруса запилить на ½, вложить один в один, просверлить насквозь, стянуть болтами.

По бокам, по верху фундамента рекомендуется проклеить рубероид, таким образом обеспечив гидроизоляцию. Делаем обратную засыпку грунта.

Собираем каркас теплицы из труб ПВХ

Нарезаем трубы в размер по чертежу ножовкой по металлу, болгаркой, зачищаем торцы напильником.

Первый этап – изготовление фронтонов. Собрать их лучше на земле, а после установить на подготовленный фундамент.

Схема сборки дверей теплицы из труб пвх

Собираем двери, потребуется: 2 вертикальные детали, высотой 2-2,1 м, 3 поперечных — шириной 700-900 мм, соединительные элементы – 4 уголка, 2 тройника. Проем изготавливается из 2 вертикальных стоек, 1 поперечника, как на схеме выше. Высота, ширина проема должны быть на 5-10 мм больше самой двери. На одну из стоек крепим петли.

Далее потребуется труба пвх длиной равной длине арки теплицы. На нее надеваем тройники, расстояние между ними должно быть равно ширине проема. Закрепляем проем на тройниках.

Простая схема, по которой собирается теплица из пвх труб своими руками

Полезный совет: Для прочности теплицы рекомендуется на фронтальную арку надеть дополнительно по 1-2 тройника, закрепить на них вертикальные стойки и установить горизонтальные ребра жесткости. Фронтон можно изготовить из дерева либо сварить из металлических профилированных труб.

По длинной боковине, с внешней стороны фундамента вбиваем в землю на глубину 300-700 мм, в зависимости от мягкости грунта, арматурные, рифленые пруты, 8-12 мм толщиной. Длина прута рассчитывается индивидуально, с учетом того, что он должен торчать наружу 500-800 мм. Расстояние между арматурой 600-900 мм, но не более метра.

Как устанавливается теплица из полиэтиленовых труб своими руками, фото основания с арматурой для крепления каркаса

Трубу пвх, нарезанную в размер, надеваем одним концом на прут, подгибаем, вставляем второй конец с противоположной стороны фундамента. По этому алгоритму устанавливаем остальные арки.

Благодаря эластичности труб пвх дуги для теплицы получаются одинаковыми по форме

Чтобы установленная теплица своими руками из пластиковых труб была прочной, крепим дуги к фундаменту на оцинкованные скобы, которые можно заменить широкими полимерными хомутами.

Пример, как собирается теплица из пластиковых труб своими руками, фото крепления дуг к основанию

Таким же образом устанавливаем ранее подготовленные фронтоны теплицы. Остается связать каркас поперечными элементами. Трубы пвх нарезаем по длине теплицы, и фиксируем их на каркасе пластиковыми хомутами, как на фото ниже. Один поперечный элемент по центру теплицы, в самой верхней точки дуги, в больших постройках желательно дополнительно еще по одному с каждого бока.

Каркас теплицы из пластиковых труб, на фото, как крепить продольные элементы на хомуты

По схеме сборки дверей изготавливаются форточки для проветривания и монтируются в проемы. Далее каркас накрывается полиэтиленовой пленкой.

Схема сборки усиленного варианта дверей и форточек из труб пвх

Полезно знать: Шарниры для открывания проемов можно изготовить своими руками. Для этого нарезаются 2 куска по 10 мм из трубы пвх большей по диаметру, склеиваются между собой, в них вставляются вертикальные элементы дверей и форточек, фиксируются на саморезы.

Посмотрите другой вариант сборки маленькой теплицы своими руками.

Выбор пропиленовых труб для сооружения теплицы

Даже в обычном строительном магазине, не говоря о больших супермаркетах, имеется достаточный выбор разновидностей пропиленовых труб, начиная от самых дешёвых, заканчивая дорогими. Так как основное предназначение материала – это установка труб для подачи газа, горячей и холодной воды, то их устойчивость к напору и давлению при обустройстве теплицы не главные критерии. Для качественной теплицы важны толщина и диаметр стенок труб.

Конечно, трубы из металла служат дольше. Но чтобы избежать деформации теплицы и под них нужно устанавливать подпорки.

Если для покрытия будет использоваться поликарбонат, то выбирают трубы с большим диаметром. При использовании полиэтиленовой плёнки достаточно небольшого диаметра труб.

Монтаж парника из пластиковых труб с колышками

Можно сказать, что этот вид строения – увеличенная копия вышеописанного варианта. Такой парник достаточно прочен, его размер ограничивается только нуждами фермера. Для строительства своими руками вам потребуются:

• деревянные доски;
• ПВХ трубы;
• столько металлических колышков, сколько планируется дуг;
• деревянные рейки для закрепления пленки.
• прочная, например, армированная пленка.

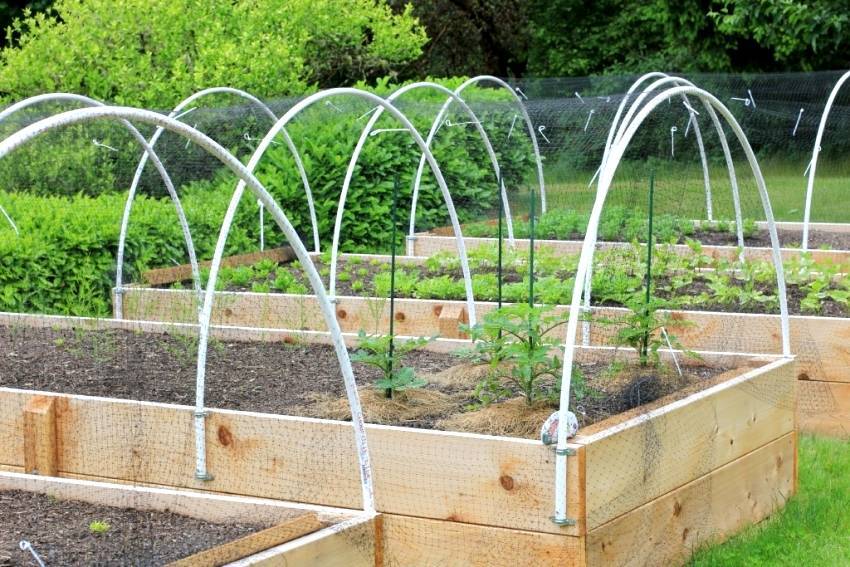

Парник из дуг с колышками

Этапы работы:

1. Нужно выбрать и разровнять участок земли.
2. Из досок соорудить прямоугольное деревянное основание парника. Закрепить каркас колышками по углам.
3. По длине рамы с обеих сторон поставить отметины на расстоянии по 50 см. от каждой. Это разметка для установки арок.
4. Напротив каждой отметины по внешней стороне каркаса нужно основательно вкопать в землю металлические колышки.
5. Пришел черед труб. Каждую из них необходимо надеть на колышки так, чтобы труба, изогнувшись, образовала арку.
6. Для надежности лучше протянуть еще одну или три трубы поперек, по всей длине сооружения.
7. Осталось покрыть парник плотной пленкой. Ее нужно натянуть и закрепить на деревянном основании парника подготовленными рейками. Так пленка не порвется.
8. Необходимо решить вопрос с дверью и форточкой. Или это полноценная дверь на пластиковом каркасе, затянутом пленкой. Или просто прорезанное отверстие для входа, которое можно поднимать и опускать. Первый вариант предпочтительнее, он предохранит растения от сквозняков.

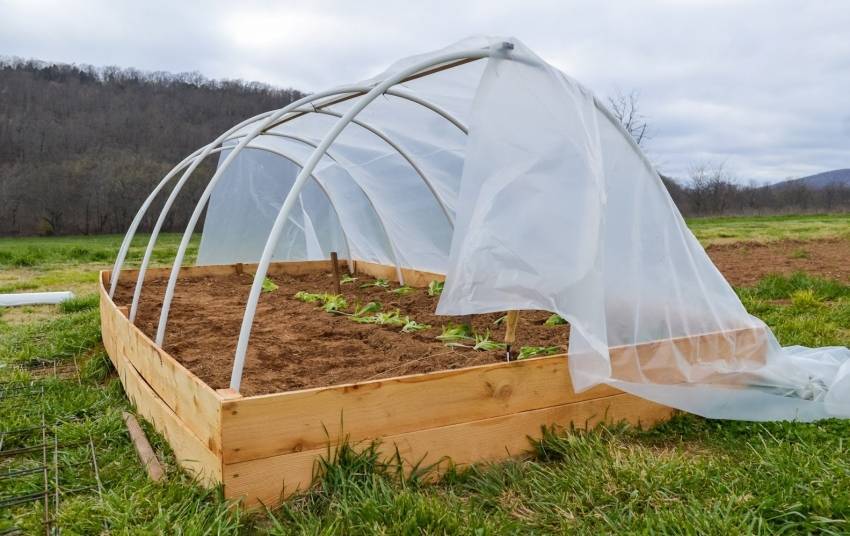

Парник из дуг, обтянутый пленкой

Типы конструкций

Выбирая модель и размер, требуется точно знать его назначение. Если планируется выращивать овощи только для себя, то достаточно размер шириной 0,5 метра, длиной 1,5 и высотой 1.3 метра (это стандартная высота парников).

По типу парники делятся на:

1. Арочный — наиболее простой и недорогой вариант при сборке. Обтекаемая его форма хорошо противостоит ветру и дождю.Изготавливается огородниками данная модель парника из полипропиленовых труб часто, размеры могут быть разными. Обычно укрывается плёнкой.

1. Мини-парник из полипропиленовых труб — распространённый самодельный вариант среди дачников, бывает разной формы:

• В виде простого квадратного каркаса накрытого плёнкой. Применяется чаще для проращивая рассады. Данная модель может быть насыпной или грунтовой, так как уже через 3 месяца земля истощается. Ещё один минус мало света. Зато, на 1 м2 можно вырастить рассады для 20 соток земли.
• «Бабочка» – модель для культур, нуждающихся в постоянном воздухе. Строится по типу арочной, и имеет открывающиеся створки по боками, что очень удобно. Отличный вариант для перца, помидор и огурцов.

«Хлебница» – подходит для огородников имеющих небольшой опыт. Обходится дёшево и процесс установки несложен. «Хлебница» из полипропиленовых труб предназначен для низкорослых культур, представляет собой короб с открывающейся крышкой.

1. Прямоугольный — состоит из стен и крыши, которая может быть односкатной, двускатной. Также часто встречается на участках.

• Односкатная — конструкция из трёх стен с покрытием сверху. Крыша с крутым наклоном. Обычно используется для выращивания редиса, моркови.
• Двускатная — классический вариант, от середины крыши скаты расходятся в обе стороны.

1. Комбинированный — с несколькими секциями, не очень популярен для сооружения на маленьком участке своими руками.
2. Пристенный — отличное решение, при небольшой площади участка. Экономится как место, так и материал. Кроме того, данное сооружение устойчиво и прочно, так как опирается на стену дома. Но подходит лишь тогда, когда дом не создаёт затенение на парник.

Однако, разборная конструкция более удобна и мобильна, её на зиму можно убирать, или при необходимости переносить на другой участок. В общем, трубы из полипропилена помимо сантехнических целей, можно применять и для постройки парников и теплиц.

Пошаговая инструкция сборки арочной теплицы

Как уже было неоднократно сказано ранее — в строительстве теплицы арочного типа нет ничего сложного. Необходимо только ответственно отнестись к выполнению расчетов. От этого будет зависеть прочность, надежность и удобство самой конструкции.

Немаловажный момент — подготовка и выбор основания. Это может быть классический бетонный фундамент или, например, кирпичное основание, а также основу можно сделать из деревянного бруса.

Фундамент из дерева используется довольно часто. Обычно для этого применяются брус 100х100 мм. Основание для теплицы представляет собой короб прямоугольной (реже — квадратной) формы.

Обратите внимание, что дерево боится влаги, поэтому брусы перед укладкой на грунт необходимо обязательно обработать защитным составом с антисептическими свойствами

Какие материалы и инструменты нужны

Вполне сгодятся как ПП и ПВХ, так и более универсальные в использовании металлопластиковые трубы. Какие из них выбрать для изготовления теплицы — решение за вами.

В этой статье мы рассмотрим вариант каркаса из поливинилхлорида. И начнем с главного: если вы собираетесь построить большую теплицу из труб ПВХ своими руками, то для фундамента подойдет деревянный брус 100*100 мм.

Для парников из ПНД или ПВХ труб, как правило, не требуется капитальное основание, поэтому можно просто установить доски по периметру будущей конструкции.

Из электроинструмента для работы потребуется:

• болгарка (УШМ), чтобы резать трубы и арматуру;
• шуруповерт или дрель.

Болгарку можно заменить ручной ножовкой по металлу. Также необходимо будет подготовить молоток, рулетку, лопату (для подготовки основания под фундамент).

Расчет необходимых материалов

При строительстве парника из ПВХ труб надо уже на этапе проектирования знать, какая форма и какие размеры будут у теплицы

Это важно

Если говорить о теплице (она, как правило, больше парника), то обычно длина каркаса находится в пределах 3-6 метров. Ширина — 2-3 метра. Это не стандарт, но чаще всего встречаются теплицы именно с такими размерами.

Ширина дорожки внутри теплицы — не менее 50 см и не более одного метра. Оптимальный вариант — 0,6-0,7 м.

Если делать парник из труб ПНД своими руками, то понятное дело, что в данном случае размеры каркаса будут меньше.

Высота теплицы зависит от культур, которые в ней планируется выращивать. К примеру, для низкорослых растений желательно, чтобы она была не менее 1,8 м и не более 2 м.

Если выращивать высокорослые растения, минимальная высота теплицы — не менее 2,2 м. Но делать ее выше 2,5 м тоже не нужно

Важно еще учитывать и расстояние между арками

Для стационарных конструкций оптимальное расстояние — не более 50-60 см (в зимний период это позволит минимизировать вероятность деформаций при выпадении снега). Если конструкция теплицы разборная, то расстояние между арками можно увеличить до одного метра.

Рассчитать длину дуги из пластиковой трубы можно, воспользовавшись простой математической формулой:

L — длина пластиковой (ПВХ или другой) трубы; B — ширина каркаса теплицы или парника; H — высота возводимой конструкции.

Подготавливаем основание для теплицы

Чтобы не допустить перекоса в процессе монтажа и последующей эксплуатации, важно правильно подготовить основание. Размечаем участок в соответствии с размерами теплицы, обозначаем границы с помощью деревянных кольев и веревки. Это первый этап строительства теплицы из ПВХ труб своими руками

Это первый этап строительства теплицы из ПВХ труб своими руками

Размечаем участок в соответствии с размерами теплицы, обозначаем границы с помощью деревянных кольев и веревки. Это первый этап строительства теплицы из ПВХ труб своими руками.

Затем выравниваем площадку по уровню. Если вы планируете делать фундамент, то дополнительно сверху грунта устраивается песчаная «подушка» — ее толщина должна быть в пределах 5-10 см.

По периметру основания необходимо выкопать траншею глубиной 50 мм, чтобы можно было на половину заглубить деревянный брус.

Перед укладкой бруса, дно траншеи обязательно нужно засыпать песком, сверху укладывается рубероид для гидроизоляции. Потом устанавливаем брусы, образуя короб нужной формы.

Выбор полипропиленовых труб

Выбирая трубы, следует знать о существовании однослойных и многослойных. У однослойных труб есть маркировка, которую можно прочитать на ее поверхности. Ниже приведена расшифровка этих замысловатых букв.

Маркировка	Назначение
РРВ	Холодное водоснабжение, вентиляционные шахты
РРR	Горячее и холодное водоснабжение
РРН	Промышленное холодное водоснабжение, водоемы
РРS	Универсальные трубы с высокой термостойкостью

Многослойные трубы, как правило, дополнительно усилены специальным материалом. Есть варианты с армированным стекловолокном. Цена их, соответственно, выше, но и характеристики более надежные, а срок эксплуатации увеличивается примерно в 3 раза. Изготовленная из таких труб конструкция будет тяжелой, крепкой, устойчивой к погодным капризам.

Иногда в качестве прослойки выступает алюминиевая фольга. В работе с такой трубой следует быть предельно аккуратным, чтобы не повредить материал.

Наличие или отсутствие прослойки невооруженным глазом можно увидеть на поперечном разрезе трубы:

• однослойные трубы имеют равномерный цвет;
• в многослойных трубах прослойки, как правило, окрашены в отличный от самой трубы цвет, что сразу бросается в глаза.

У многослойных также труб имеется своя маркировка:

Маркировка	Материал
PPR-FB-PPR	Армированное стекловолокно
PPR-AL-PPR	Фольга
PPR-AL-PEX	Фольга

Стекловолоконную прослойку в армированной трубе видно сразу благодаря другому цвету ее окраса

Мы подобрали для вас наиболее популярные фирмы-производители пластиковых труб, завоевавшие доверие покупателей:

• Экопластик Fiber;
• Про Аква;
• Pilsa;
• Banniger;
• Blue ocean.
