Теплица-термос: 5 шагов к правильному обустройству крыши

Виды

Для того чтобы круглый год иметь урожай свежих овощей и фруктов, используют:

• односкатные конструкции;
• двускатные;
• арочные;
• блочные конструкции.

Односкатную теплицу можно назвать наиболее простым строением. Такие теплицы можно часто увидеть пристроенными к основной жилой постройке.

Односкатные теплицы имеют следующие достоинства:

• конструкция стоит недорого;
• имеет хорошие свойства теплоизоляции, так как капитальная стена создает дополнительный источник тепла;
• на острых углах ската не остается снежный покров.

Односкатные парники используют только для домашнего пользования, где можно круглый год выращивать свежую зелень к столу или обустроить зимний сад. Для промышленных строений их не используют.

Двускатные теплицы располагают с севера на юг. Они представляют собой отдельно стоящее строение с разной длиной и шириной до 12 метров.

Такое сооружение имеет свои преимущества:

• используют в небольшом фермерском хозяйстве, подходит для частного использования;
• могут иметь разные размеры: от 30 до 300 кв. м, что позволяет снизить теплопотери в помещении;
• строение с хорошей теплоизоляцией и освещенностью.

Ангарная теплица представляет собой сооружение из двускатной или арочной конструкции, имеет максимальную ширину до 25 метров. Благодаря тому, что внутри парника нет стоек, можно максимально использовать пространство внутри конструкции. Ангарные теплицы имеют большую ширину и угол наклона кровли до 30 градусов, благодаря чему потребуются дополнительные затраты, чтобы провести отопление. Для покрытия чаще берут армированную пленку или поликарбонат.

Ангарные теплицы имеют достоинства:

• благодаря своей конструкции растения получают максимальное количество освещения;
• есть возможность для применения механики для обслуживания;
• с арочных конструкций не нужно убирать снег вручную, так как он сходит сам.

Блочные конструкции представляют собой ряд теплиц, которые соединяются по бокам. На местах стыка ставят опорную стойку, благодаря чему затраты будут ниже. Крыши разделены на отдельные секции с желобами для стока вод. Блочные конструкции могут иметь различную длину – иногда она достигает более одного гектара, поэтому такой вид теплиц используют только для промышленного использования.

Из достоинств можно выделить следующие позиции:

• наиболее дешевая конструкция для промышленных нужд;
• имеет высокую устойчивость от ветра и снежного покрова;
• на всех частях парника отличная освещенность;
• легко можно разместить все системы для функционирования: отопление, полив, освещение;
• теплица легко проветривается через крышу, на которой размещают форточки.

Недостатками такой конструкции можно считать то, что используется только до 70% площади. К тому же в углублении на крыше начинает скапливаться талая и дождевая вода, что требует дополнительного устройства системы для растапливания снега и стока талых вод. Блочные таблицы используют только для промышленных нужд – в частном домовладении их не рекомендуют применять из-за размеров и стоимости.

Если теплицу планируется построить на небольшом земельном участке, лучше всего подойдут подземные или заглубленные постройки, хотя для многих привычными являются теплицы, построенные в виде домика или арочной конструкции. Если построить конструкции такого типа, то растения будут получать солнечного света от 20 до 35%, а при наступлении холодов в них будет довольно холодно.

Школьный учитель физики Иванов предложил иной вариант постройки с односкатной крышей, которая имеет наклон 20 градусов и наглухо закрытую стену сзади, что позволяет использовать энергию солнца по максимуму. Благодаря такой конструкции можно получать урожай намного дольше.

Технология постройки называется скандинавской, так как ее стали использовать жители стран Европы с более суровым климатом. Такая уникальная конструкция практически не имеет недостатков. Главная особенность ее в том, что благодаря определенному наклону крыши солнечные лучи не скользят по поверхности, а падают перпендикулярно – это позволяет собирать урожай намного раньше.

Подготовка к строительству теплицы-термоса Анатолия Патия

Подготовка играет важную роль для прочности и надежности будущей теплице. Необходимо создать проект, правильно выбрать место, вырыть котлован и залить фундамент. Без этих операций невозможно соорудить прочный парник нового поколения.

Правильный выбор места постройки:

1. На будущую теплицу не должна падать тень от зданий или насаждений, которые находятся рядом;
2. Для организации природного освещения протяжность парника должна быть с востока на запад;
3. Нельзя устанавливать конструкции рядом с подземными водами, иначе они вскоре затопят теплицу;
4. Установку парника невозможно переместить в другое место, поэтому нужно ответственно подойти к месту постройки.

Строить теплицу придется в земле, поэтому нужно вырыть котлован. Размеры углубления зависят от площади парника. Нужно понимать, что ручной силы в этом случае может быть недостаточно и придется воспользоваться специальной техникой. Нужно обратиться за помощью к опытным работникам, так как котлован должен быть правильной формы.

Глубина котлована должна составлять не меньше 2 м. Так теплица не будет промерзать. А ширина должна быть не больше 5 м. Длина парника при этом может быть абсолютно разной.

После механической работы с котлованом необходимо отшлифовать углы вручную. Для этого понадобится лопата

На этом этапе важно определится с установкой коммуникаций

Также для надежности конструкции важно залить фундамент. Это может быть ленточный вариант из бетона или блоков

Потребуется вырыть траншею, сделать песчаную подушку, установить арматуру и залить раствор. Каждый этап имеет свои нюансы и особенности. После окончания работ потребуется месяц на окончательное укрепление основания.

Обогрев

Отдельный разговор — об обогреве с помощью системы «тёплый пол». В этом случае пол бетонируется, а растения высаживаются в ящиках, кадках, вазонах. Ещё один возможный изыск — контур на крыше. Благодаря этому будет поддерживаться необходимый микроклимат, но расходы на строительные и эксплуатационные материалы значительно повысятся.

Иной, более экономный вариант отопления — установка переносного твердотопливного котла, например, булерьяна. Он хорош тем, что может использоваться и как водяной контур, и в качестве воздухоотвода. В любом случае, температура грунта — 20-25 градусов, воздуха — 25-35 градусов, в зависимости от номенклатуры выращиваемых культур.

После всего вышеописанного проводят освещение (оптимальный вариант — светодиоды) и устанавливают систему автоматизированного полива. В силу специфики там обустраиваются лишь высокие грядки. Расположение большей части данного механизма ниже поверхности земли, из-за её герметичности и высоких термоизоляционных свойств используемых расходников, температура в ней всегда будет выше нуля. Даже в самые сильные морозы, в случае выхода из строя (или невозможности эксплуатировать) системы отопления, температура воздуха внутри не опустится ниже +3 градусов.

Построенная по всем правилам конструкция способна круглый год служить для выращивания овощей, фруктов, грибов, цветов. Выращивать в наших условиях ананасы, как сообщают об этом некоторые источниках, возможно и не получиться, но и без них ассортимент выращенной продукции будет достаточным — как для домашнего стола, так и для реализации.

Технология строительства подземного парника

Обустройство термосной теплицы – это полноценное строительство. Это не обтягивание металлических дуг пленкой из полиэтилена, как при устройстве небольшого парника. Здесь придется рыть землю (даже с привлечением экскаватора), заливать фундаментное основание, возводить стены и ставить крышу.

Рытье котлована для сооружения

Чем глубже в землю, тем теплица теплее. В течение года на поверхности температура воздуха в России колеблется в широком диапазоне. Поверхностный грунт также остывает и нагревается вслед за охлаждением. Но уже на глубине двух метров температура почвы практически не изменяется и круглогодично остается в пределах 5–10 градусов с плюсом.

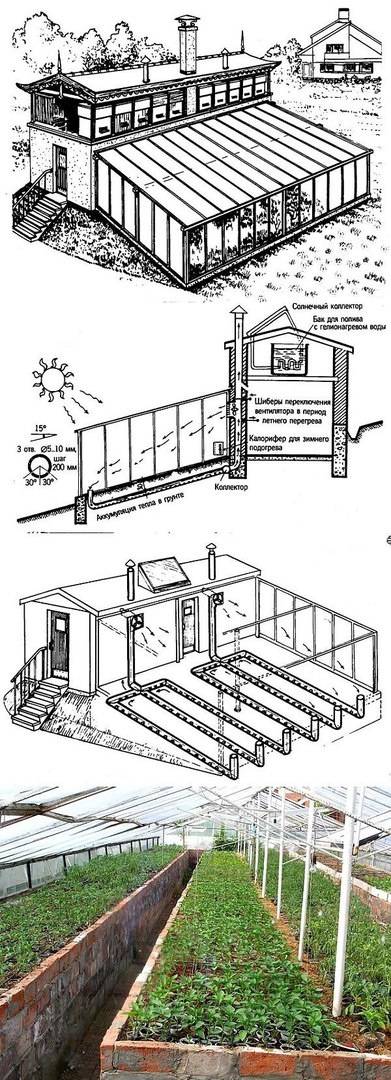

Схема-чертеж теплицы «Термос»

Котлован вырывается минимум на 2,5 метра. Именно на этой глубине поддерживается постоянная температура. Если теплицу заглубить в землю на меньший метраж, то эффект термоса будет менее действенным.

Подготовка котлована под теплицу

Яма делается прямоугольной формы с ориентацией запад-восток, чтобы один из боков подземной оранжереи был обращен на юг к максимальному солнцу. Придется немало покапать, но оно того стоит. Однако при больших объемах выемки земли лучше всего заказать экскаватор. Так будет быстрее и надежней.

Устройство фундамента и стен

Фундамент заливается в виде ленты по периметру оранжереи. Фактически это полноценное ленточное основание из армированного бетона толщиной в 30–50 см в зависимости от размеров теплицы-термоса и стройматериала ее возведения. Пол в центре должен остаться земляным.

Век назад боковые стены укладывались из древесины. Сегодня, помимо бруса, также используется кирпич. Однако более практичный вариант – это газосиликатные блоки из ячеистого бетона. У них отличные теплоизоляционные характеристики и незначительный вес, фундамент можно будет сделать менее мощным.

Карта высот снежного покрова в России

Главное в стенах подземной теплицы для круглогодичного садоводства – это уровень возвышения над снеговым покровом не менее полуметра. Необходимо заранее выяснить этот параметр для конкретной местности. В некоторых районах стены придется возводить высокие.

Даже в снежную зиму в теплице тепло

Монтаж крыши из поликарбоната

По центру помещения выставляются опоры, а затем на них укладывается коньковый брус во всю длину оранжереи. Далее монтируются поперечные балки и на эти стропила набиваются листы сотового поликарбоната.

Теплица-термос: вид изнутри

Поликарбонатное покрытие следует крепить к брусу при помощи специальных термошайб с резиновыми уплотнителями. Только так можно обезопасить поликарбонат от повреждений. При резких перепадах температур он немного расширяется-сжимается, и если его жестко зафиксировать саморезами, то в местах крепления неизбежно появятся разрывы.

Совет! В холодных регионах для повышения теплоизоляции поликарбонат на крышу теплицы в земле можно уложить в два слоя. Покрытие станет менее прозрачным (на 10–15%), зато потери тепла зимой будут сокращены в разы.

Использование оранжереи в зимнее время имеет важный нюанс. Из-за качественной теплоизоляции снег на тепличной крыше не тает и закрывает доступ солнечным лучам. Чтобы не затемнить теплицу, скат делать нужно крутым. Тогда снег с поликарбоната будет просто скатываться, не задерживаясь на нем.

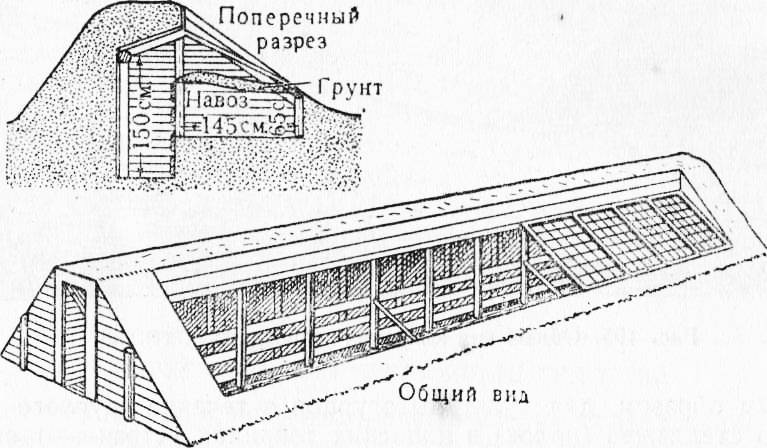

Чертеж теплицы в земле для круглогодичного садоводства

Крышу парника-термоса можно сделать стеклянной. Но стропильную систему тогда придется делать более прочной, а это дополнительные затраты. Сотовый поликарбонат в этой ситуации является идеальным выбором.

Выполнение утепления и отопления

В целом, конструкция «термос» относится к теплицам в земле, не нуждающимся в отоплении. Но все зависит от региона. В холодных районах если хочется обильного круглогодичного урожая, то придется подземную конструкцию качественно утеплять и хорошо обогревать.

На роль дополнительного утеплителя идеально подойдет фольгированный пенофол, который отличается:

• небольшой толщиной;
• отсутствием боязни к влаге;
• низкой паропроницаемостью;
• простотой монтажа.

Полиэтилен и алюминиевая фольга по определению не гниют, при этом из них получается неплохая пароизоляционная защита для стен. Монтаж пенофола производится фольгированной стороной внутрь. Все стыки в обязательном порядке герметизируются специальным алюминиевым скотчем.

Выращивание лимонов в теплице термос

В качестве системы обогрева допускается использование:

• тепловых пушек;
• инфракрасных обогревателей;
• греющего кабеля;
• водяного теплого пола.

Выбор зависит от финансовых возможностей и пожеланий садовода, а также доступности топлива или электроэнергии.

Широкопролетные теплицы | Коммерческие тепличные конструкции | Системный дизайн

Откройте для себя дополнительную гибкость широкопролетных теплиц

Широкопролетные теплицы подходят для многократного использования и увеличения площади пола, особенно без центральных стоек, препятствующих движению. Чрезвычайно популярные для садовых центров, а также для транспортировки и складирования, эти широкопролетные теплицы обеспечивают большую гибкость при планировке площади пола. Те, кто использует роликовые скамейки для выращивания сельскохозяйственных культур, получают больше пространства для роста, и их легко расширять, не отказываясь от вентиляции.Фермы водостока могут также использоваться в качестве опор для линий корзин, ирригационных систем и автоматизированных систем корзин. Для производителей, использующих штанговое орошение, теплица Widespan вдвое сокращает ваши инвестиции в штангу.

GGS Structures сочетает в себе традиционные дизайнерские идеи с инновациями для создания крупномасштабных теплиц на заказ, которые отвечают пространственным, производственным и экологическим потребностям каждого предприятия по выращиванию продукции в помещении.

• Идеально подходит для теплицы, торговой площади или теплицы
• Удаляет центральный ряд стоек для большего пространства для маневра
• Twin Peaks и плавающий желоб для увеличения площади выращивания без ущерба для вентиляции
• Сверхтяжелые фермы, поддерживающие центральный желоб, идеально подходят для подвешивания линий корзин, связывания линий урожая, поддержки автоматизированных систем корзин и полива штангой.
• Уменьшает количество необходимых штанг
• Доступно больше квадратных футов при использовании прокатных станков

• Доступные ширины: 32 ’, 36’, 42 ’, 48’)
• Тяжелые фермы для поддержки водосточных желобов
• Типичная высота под желобом от 14 до 24 футов
• Столбы имеют предел прочности на разрыв 55000 фунтов на квадратный дюйм
• Оцинкованные желоба для превосходной защиты от коррозии
• Арки овальные
• Расстояние между стойками по центру 12 футов
• Фермы после изготовления горячеоцинкованные
• Полный комплект строительных чертежей и список материалов для строительства

Постройка теплицы-термоса своими руками

После того, как фундамент застынет, можно приступать к возведению стен. Для этого используются термоблоки. Их улаживают друг на друга, продевая металлические профили. На них в последующем будет монтироваться крыша.

Нужно предусмотреть выход из теплицы и тамбур. Тамбур послужит не только складом для инвентаря, но в нем будет создана воздушная прослойка, что обеспечит лучшую сохранность тепла. Это помещение нужно отделить от основной зоны и от улицы дверьми.

Дальше следует утеплить парник. Для внутренней части теплицы используется термостат. Нужно постелить 2 слоя этого материала. Дальше можно приступать к возведению крыши из поликарбоната.

Технология обустройства крыши:

1. Подготовка стропил для крыши;
2. Деревянные детали нужно обработать антисептиком;
3. Установка конька и опор;
4. Монтаж поликарбоната при помощи термошайб и саморезов;
5. Стыки нужно обработать герметиком.

В северных регионах поликарбонатные листы нужно класть в 2 слоя. После окончания всех работ необходимо убедиться, что теплица хорошо утеплена, не имеет щелей. При наличии таких их нужно заделать монтажной пеной или цементным раствором.

Схема постройки теплицы-термоса непростая

Стоит обратить внимание на опыт популярных огородников. В этом поможет минчанин Олег Пушкаренко со своими рекомендациями

Теплица «термос»: подробная инструкция и советы по постройке. 74 фото, схем и чертежей теплиц

Долгое время жителям регионов с холодными климатическими условиями оставалось только мечтать о том, чтобы успешно заниматься тепличным бизнесом. Такая возможность появилась у них благодаря изобретению киевлянина Анатолия Патия – так называемой теплицы термоса, которую можно построить и самостоятельно.

С помощью этого сооружения можно в течение всего года выращивать различные культуры, тратя при этом минимум средств на обогрев.

В результате кропотливой работы Анатолия Патия была построена уникальная конструкция, внутри которой даже в зимнее время без дополнительных средств отопления возможно поддержание температуры выше нуля. Это достигается благодаря особой системе отражения солнечного света, отличной от традиционной, когда теплицы беспрепятственно освещаются со всех сторон.

В теплицах термосах нового поколения предусмотрено затенение с севера. В то же время через их южную часть проходит солнечный свет, необходимый выращиваемым здесь культурам.

От неблагоприятного влияния ультрафиолетовых лучей растения предохраняет зеркальная сетка, которая одновременно препятствует перегреванию воздуха.

  Теплые будки для собак (38 фото): особенности утепленных собачьих будок, подстилки с подогревом на зиму, варианты утепления пола

В холодное время года с помощью термоэкранов происходит отражение инфракрасного облучения, а тепло сохраняется внутри теплицы. Зеркальная сетка и термоэкран способствуют формированию оптимального микроклимата в сооружении.

Теплица термос – такая, как на фото — идеальна для использования зимой и позволяет сэкономить значительные средства на электроэнергии, что немаловажно для ведения бизнеса

К тому же особенности подобной конструкции положительно влияют на урожайность возделываемых растений, поскольку они получают максимум природного света.

Теплицы термосы, как и другие сооружения, обладают положительными и отрицательными характеристиками.

Среди плюсов этих конструкций можно отметить:

• экономичность в плане обогрева и содержания;
• надежная защита от вредного действия ультрафиолетовых лучей;
• комфортный микроклимат, близкий к естественным условиям;
• возможность выращивания любых разновидностей культур даже зимой.

При использовании для строительства такой теплицы качественных материалов, а также при правильном ее сооружении, она способна прослужить не менее 15 лет.

Однако такая конструкция имеет и ряд недостатков, которых можно избежать, получив определенные знания о правильном обустройстве вентиляции и канализации.

Также надо быть готовым к тому, что сооружение теплицы термоса может потребовать значительных финансовых затрат, которые, впрочем, быстро окупятся.

Перед началом изготовления теплицы термоса, в том числе своими руками, нужно разработать проект, подобрать место для нее, вырыть котлован и сделать заливку фундамента.

Стоит учесть ряд важных нюансов:

• теплица не должна затеняться другими постройками и деревьями, находящимися вблизи будущей конструкции;
• нельзя устанавливать теплицу в местах близкорасположенных подземных вод, чтобы избежать затопления;
• теплица термос является стационарной постройкой, поэтому надо изначально выбрать для нее правильное место.

Во время рытья котлована может потребоваться специальная техника. Рекомендуется делать глубину ямы не менее двух метров, ширину – не больше пяти. Выбор длины не имеет ограничений.

После грубой работы необходимо выровнять углы котлована с помощью лопаты. В это же время нужно подумать об установке необходимых коммуникаций, после чего приступать к заливке фундамента.

После застывания фундамента можно начать возведение стен из термоблоков. При этом стены должны возвышаться над уровнем грунта на высоте не менее полуметра.

Необходимо предусмотреть наличие выхода из теплицы, а также тамбура, который является не только местом размещения инвентаря, но и служит воздушной прослойкой, обеспечивающей сохранение тепла.

Для утепления конструкции используют два слоя термостата, который выстилается внутри теплицы. В качестве материала для крыши применяют поликарбонат.

В северных районах он укладывается в два слоя, что делает зимнюю теплицу термос недоступной для крепких морозов.

1 Преимущества теплицы-термос

Современные теплицы-термос обладают рядом преимуществ над обычными сезонными теплицами. При соблюдении норм и технологий в таких сооружения можно выращивать не только культуры различных видов, но даже цитрусовые, при чем круглогодично.

К преимуществам можно отнести:

1. Каркас и фундамент высокой прочности. Крепкая и устойчивая к различным погодным явлениям конструкция позволяет выдерживать любые погодные перепады, ветер, дождь, снег, морозы и град.
2. Высокая пропускная способность света. Эта особенность составляет свыше 90%, что намного выше, чем у обычных пленочных теплиц. При таком естественном освещении растения будут чувствовать себя в привычных для себя природных условиях.
3. Экономия теплоресурсов. Термоизоляция обладает высокими свойствами сохранения тепла и способствует на этом неплохо экономить.
4. Применения надежных и проверенных временем и человеком технологий и материалов обеспечивают долговечность и надежную защиту постройки.
5. Материал для обшивки и кровли. Большинство дачников выбирают поликарбонат. Этот материал давно зарекомендовал себя как лучший вариант для передачи светового потока и сохранения тепла. Даже при тридцати градусах мороза в помещении будет не ниже трех градусов тепла, а света пропускает этот материал в два раза больше полиэтилена.
6. Широкий выбор выращиваемых культур.

1.1 Секреты сохранение тепла в теплице-термос

Почти круглый год температура земли на глубине 2-2,5 метра имеет одинаковую величину, возможны не большие колебания. Это зависит от глубины расположения грунтовых вод. Примером такого теплого баланса может послужить колодец, в котором температура воды постоянно составляет от +7°С до +12°С.

При рассмотрении грунта на глубине 1 метра, его температура составляет зимой +4°С и +10°С летом. Подземная теплица-термос возводится за короткий промежуток времени (буквально за сезон) и не требует больших затрат и техники.

Как сделать теплицу термос из термоблоков

Этапы строительства теплицы-термоса включают в себя следующие работы:

1. Теплица термос чертежи.

Первоначально следует сделать план будущего строения и определиться с его месторасположением. Специалисты рекомендуют ставить теплицу в длину с запада на восток на нормально освещенном и открытом участке. Остальные ее части следует утеплить пенопластом. При этом будет хорошо, если данную конструкцию с северо-западной и северной стороны будет оберегать забор или какие-то постройки.

По длине теплицу можно сделать любой, однако ширина не должна быть выше пяти метров.

Рекомендации:

• форма у теплицы может быть любая;
• чем больше объем строения, тем хуже сохраняется эффект термоса.

2. Роем котлован.

Поскольку большая часть нашей теплицы будет располагаться в земле, необходимо вырыть котлован не менее, чем на 2 м в глубину. Последний следует делать максимально ровным, так как впоследствии в него будет заливаться фундамент и ставятся блоки бетона.

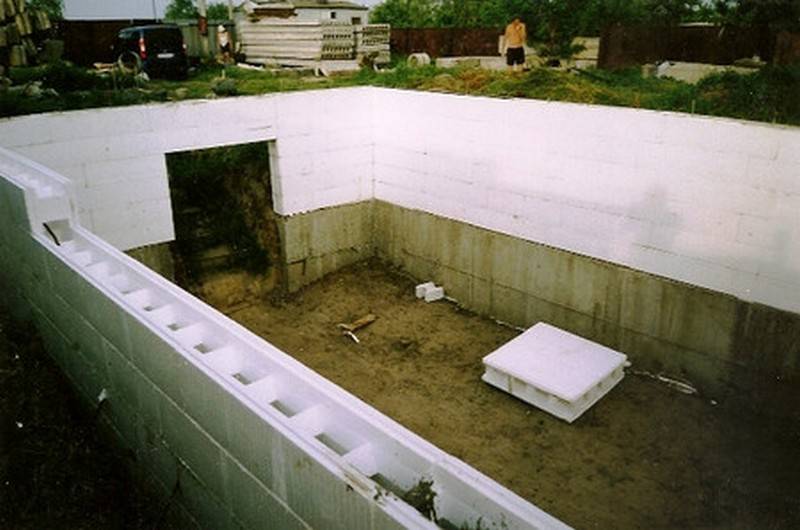

3. Возведение стен.

Лучшим стройматериалом для строительства стен нашей теплицы являются термоблоки. Их обычно устанавливают на бетонное основание и фиксируют на металлический каркас. А для того, чтобы конструкция держала внутри тепло, на внутреннюю часть стен фиксируют термоизоляционную пленку.

Помимо этого многие считают, что внутри строения нужно еще установить аккумуляторы тепла, которые можно сделать из обычных бочек с водой или бутылок. Из-за создавшегося парникового эффекта последние будут активно нагреваться и медленно остывать.

Еще одним вариантом подогрева является технология «теплых полов», которая заключается в прокладывании электрокабеля под грунтом. Однако в этом случае их обязательно нужно чем-нибудь огородить, к примеру, сеткой и настилом.

Также некоторые агрономы прибегают к выращиванию культур в ящиках и горшках, потому что почва в них значительно теплее.

4. Кровля теплицы-термоса.

Универсальным покрытием для нашей теплицы является поликарбонат, который можно использовать цельным куском. Главное его преимущество заключается в том, что листы могут иметь длину до 12 м, и он устойчив к механическому воздействию.

Если же вы обшиваете теплицу-термос поликарбонатом с обеих сторон, то ее теплоизоляция будет точно такая же, как и у пластикового трехслойного стеклопакета.

Ход работы:

• первоначально следует подготовить все элементы стропил, обработав их пропиткой;
• соединять их следует в пол дерева;
• перемычка между ними фиксируется таким образом, чтобы в конце нижней части осталось около 5 см;
• далее собираем опору;
• убираем со стропил перемычки, а вместо них кладем коньковый брус;
• под коньковый брус устанавливаем фронтальные опоры 88 см в высоту;
• крайние стропила фиксируем к брусу гвоздями в 20 см;
• затем между стропилами монтируем коньковый брус и перемычки на фронтальную опору.

Когда крыша будет готова, ее можно будет покрасить, а затем приступить к настилу поликарбоната. Последний ставится изнутри, а далее снаружи. Фиксировать листы рекомендуется саморезами по дереву в заранее просверленные отверстия.

По окончании работ, на крышу вдоль бруса из железа с прокладкой из утеплителя ставится уголок.

Рекомендации:

• прежде, чем крыша не будет зафиксирована к угловым опорам, поликарбонатные листы к торцам конструкции не привинчивают;
• все стыки листов следует проклеить прозрачным скотчем;
• только после вышесказанного, крыша ставится на теплицу;
• фиксируют ее скобами и гвоздями.

5. Внутренняя отделка.

В данной конструкции главной является герметичность. Именно поэтому все швы следует замазать штукатуркой или монтажной пеной.

Затем проводим отопление, автоматический полив и электричество.

Теплица термос видео обзор:
