Тепловой насос: 6 этапов работы аппарата

Что такое тепловой насос и как он работает?

Под термином тепловой насос понимается набор определенного оборудования. Основной функцией этого оборудования является сбор тепловой энергии и ее транспортировка к потребителю. Источником такой энергии может стать любое тело или среда, обладающая температурой от +1º и более градусов.

В окружающей нас среде источников низкотемпературного тепла более чем достаточно. Это промышленные отходы предприятий, тепловых и атомных электростанций, канализационные стоки и пр. Для работы тепловых насосов в сфере отопления дома нужны три самостоятельно восстанавливающихся природных источника — воздух, вода, земля.

Тепловые насосы «черпают» энергию из процессов, регулярно происходящих в окружающей среде. Течение процессов никогда не прекращается, потому источники признаны неисчерпаемыми по человеческим критериям

Три перечисленных потенциальных поставщика энергии напрямую связаны с энергией солнца, которое путем нагревания приводит в движение воздух с ветром и сообщает тепловую энергию земле. Именно выбор источника является основными критерием, согласно которому классифицируют тепловые насосные системы.

Принцип действия тепловых насосов базируется на способности тел или сред передавать тепловую энергию другому телу или среде. Получатели и поставщики энергии в тепловых насосных системах работают обычно в паре.

Так различают следующие виды тепловых насосов:

• Воздух — вода.
• Земля — вода.
• Вода — воздух.
• Вода — вода.
• Земля — воздух.
• Вода — вода
• Воздух — воздух.

При этом первое слово определяет тип среды, у которой система отбирает низкотемпературное тепло. Второе указывает на вид носителя, которому и передается эта тепловая энергия. Так, в тепловых насосах вода — вода, тепло отбирается у водной среды и в качестве теплоносителя используется жидкость.

Тепловые насосы по конструктивному типу являются парокомпрессионными установками. Они извлекают тепло из природных источников, обрабатывают и транспортируют его к потребителям (+)

Современные тепловые насосы используют три основных источника тепловой энергии. Это — грунт, вода и воздушная среда. Самый простой из этих вариантов — воздушный тепловой насос. Популярность таких систем связана с их довольно несложной конструкцией и простотой монтажа.

Однако несмотря на такую популярность, эти разновидности имеют довольно низкую производительность. К тому же КПД нестабилен и зависим сезонных колебаний температурного режима.

С понижением температуры их производительность значительно падает. Такие варианты тепловых насосов можно рассматривать как дополнение к имеющемуся основному источнику тепловой энергии.

Варианты оборудования, использующего тепло грунта, считаются более эффективными. Грунт получает и аккумулирует тепловую энергию не только от Солнца, он постоянно подогревается за счет энергии земного ядра.

То есть грунт является своеобразным тепловым аккумулятором, мощность которого, практически, не ограничена. Причем температура грунта, особенно на некоторой глубине, постоянна и колеблется в незначительных пределах.

Сфера применения энергии, вырабатываемой тепловыми насосами:

Постоянство температуры источника является важным фактором стабильной и эффективной работы данного вида энергетического оборудования. Аналогичными характеристиками обладают системы, в которых водная среда является основным источником тепловой энергии. Коллектор таких насосов располагают либо в скважине, где он оказывается в водоносном слое, либо в водоеме.

Среднегодовая температура таких источников, как грунт и вода, варьируется от +7º до + 12º С. Такой температуры вполне достаточно для того, чтобы обеспечить эффективную работу системы.

Наиболее эффективными считаются тепловые насосы, извлекающие тепловую энергию из источников со стабильными температурными показателями, т.е. из воды и грунта

Принципы работы

Для обогрева здания используется перенос энергии источника низкого потенциала (температуры) теплоносителем к потребителю. В технологическом процессе используется закон термодинамики, обеспечивающий выравнивание тепловых энергий двух систем с разными температурами: передача мощности горячего источника холодному потребителю.

При использовании тепла окружающей среды осуществляется повышение его температурного потенциала для обогрева и горячего водоснабжения.

Источником регенеративного тепла могут быть:

• поверхность земли или ее объем;
• водная среда (озеро, река);
• воздушные массы.

Более популярны модели, забирающие энергию от земли, поверхность которой обогревается солнечными лучами и энергией внешнего и внутреннего ядра планеты. Они отмечаются:

1. лучшим сочетанием потребительских качеств;
2. эффективностью;
3. ценой.

Сфера применения

Основной критерий оценки для тепловых насосов — коэффициент тепловой эффективности, иначе называемый COP. Эту величину в действительности определить достаточно сложно, она зависит как от степени термодинамического совершенства — реального КПД машины с учётом всех цепочек преобразований, так и от мощности источника низкопотенциальной энергии. Эти два фактора склонны изменяться, в основном в зависимости от текущей разницы температур, то есть реальный интерес представляет динамика изменения COP в различных условиях работы. Иначе говоря, производительность отдельно взятой модели теплового насоса рассматривается в соответствии с доминирующим тепловым режимом, а не по самой холодной пятидневке. Экономия, полученная от установки в период умеренной разницы температур, должна покрывать затраты на работу конвекционных и лучистых источников в сильный мороз, когда тепловой насос работать не может.

Тепловые насосы рассчитаны не только для бытового применения. Они отлично справляются с сильным охлаждением ограниченных пространств: морозильных камер или отсеков с вычислительной техникой. В странах Запада активно развивается практика отведения под комнату-холодильник отдельного подвального помещения с последующей передачей тепла наружу летом или в приток вентиляции зимой. Это так называемые бивалентные системы теплоснабжения, другим частным случаем можно назвать подачу на внешний теплообменник воздуха, пропущенного по грунтовому теплообменнику или сухому солнечному коллектору.

Что такое тепловой насос для отопления частного дома? Как работает?

Специальное устройство, которое способно извлекать тепло из окружающей среды называется тепловой насос.

Применяются такие приборы в качестве основного или дополнительного метода обогрева помещений. Некоторые устройства также работают на пассивное охлаждение здания — при этом насос применяется как для летнего охлаждения, так и для зимнего обогрева.

В качестве топлива используется энергия окружающей среды. Такой обогреватель извлекает тепло из воздуха, воды, грунтовых вод и так далее, поэтому это устройство относят к классу возобновляемых источников энергии.

Важно! Для работы таких насосов требуется подключение к электросети. В состав всех тепловых аппаратов входит испаритель, компрессор, конденсатор и расширительный клапан. В зависимости от источника тепла различают водяные, воздушные и другие устройства

Принцип действия очень похож на принцип работы холодильника (только холодильник выбрасывает горячий воздух, а насос поглощает тепло)

В зависимости от источника тепла различают водяные, воздушные и другие устройства. Принцип действия очень похож на принцип работы холодильника (только холодильник выбрасывает горячий воздух, а насос поглощает тепло)

В состав всех тепловых аппаратов входит испаритель, компрессор, конденсатор и расширительный клапан. В зависимости от источника тепла различают водяные, воздушные и другие устройства. Принцип действия очень похож на принцип работы холодильника (только холодильник выбрасывает горячий воздух, а насос поглощает тепло).

Большинство приспособлений работают как при положительных, так и при отрицательных температурах, однако КПД устройства напрямую зависит от внешних условий (т. е. чем выше температура окружающей среды, тем мощнее будет устройство). В общем случае прибор работает следующий образом:

1. Тепловой насос вступает в контакт с окружающими условиями. Обычно аппарат извлекает тепло из земли, воздуха или воды (в зависимости от типа устройства).
2. Внутри прибора установлен специальный испаритель, который заполнен хладагентом.
3. При контакте с внешней средой хладагент закипает и испаряется.
4. После этого хладагент в виде пара поступает в компрессор.
5. Там он сжимается — благодаря этому серьёзно повышается его температура.
6. После этого разогретый газ поступает в систему отопления, что приводит к нагреванию основного теплоносителя, который и используется для отопления помещений.
7. Хладагент понемногу охлаждается. В конце он превращается обратно в жидкость.
8. Потом жидкий хладагент поступает в специальный клапан, который серьёзно понижает его температуру.
9. В конце хладагент вновь попадает в испаритель, после чего цикл нагрева повторяется.

Фото 1. Принцип работы теплового насоса типа грунт-вода. Синим цветом показан холодный теплоноситель, красным – горячий.

Преимущества:

• Экологичность. Такие устройства относятся к возобновляемым источникам энергии, которые не загрязняют атмосферу своими выбросами (тогда как в случае использования природного газа образуются вредные парниковые испарения, а для производства электроэнергии часто применяется сжигание угля, из-за чего также загрязняется воздух).
• Хорошая альтернатива газу. Тепловой насос идеально подойдёт для отопления помещений в случаях, когда использование газа затруднительно по тем или иным причинам (например, когда дом находится вдали ото всех основных инженерных сетей). Насос также выгодно отличается от газового отопления тем, что для установки такого прибора не требуется получать государственное разрешение (но при бурении глубокой скважины его все же придётся получить).
• Недорогой дополнительный источник тепла. Насос идеально подойдёт в качестве дешёвого вспомогательного источника питания (оптимальный вариант — применение газа зимой и насоса — весной и осенью).

Недостатки:

1. Тепловые ограничения в случае использования водяных насосов. Все тепловые аппараты хорошо функционируют при положительных температурах, тогда как в случае работы при отрицательных температурах многие насосы перестают работать. В основном это связано с тем, что при этом вода замерзает, что делает невозможным её применение как источника тепла.
2. Могут появиться проблемы с устройствами, которые в качестве тепла используют воду. Если для нагрева применяется вода, то потребуется найти её стабильный источник. Чаще всего для этого следует пробурить скважину, благодаря чему расходы на монтаж устройства могут возрасти.

Внимание! Насосы обычно стоят в 5—10 раз дороже газового котла, следовательно использование таких приборов в целях экономии в ряде случаев может быть нецелесообразно (чтобы насос окупился, потребуется подождать несколько лет)

Базовый принцип функционирования

Тепловой насос извлекает низкотемпературную энергию тепла из окружающей среды и преобразует ее в высокотемпературную, которая идет на нагрев жидкости в контуре отопительной системы или напрямую греет воздух в помещении. Функционирование теплонасоса базируется на физических и химических законах, давно открытых наукой.

Чтобы разобраться, как работает тепловой насос для отопления дома, нужно вспомнить принцип работы обычного холодильника. Отличие заключается в том, что процессы идут в обратной последовательности. В случае с холодильником рабочее вещество испаряется, за счет чего продуцирует холод. А в тепловом насосе рабочее вещество конденсируется и отдает при этом тепло.

Конструкция холодильника включает испаритель (морозильную камеру) — это источник холода в системе. Излишки тепла попадают на конденсаторную решетку (она расположена с тыльной стороны корпуса) и выбрасываются в воздух.

Теплонасос также нуждается в испарителе, который должен контактировать с природным источником низкотемпературной энергии. К ним относятся:

• воздушные массы снаружи дома;
• глубинная часть незамерзающих водоемов;
• земная кора ниже точки промерзания грунта.

В системе присутствует конденсатор — устройство, которое обеспечивает теплообмен. По сути, тепловой насос напоминает холодильник, в котором тепло целенаправленно уходит на прямой или косвенный обогрев помещения, а не выбрасывается в атмосферу за ненужностью.

Тепловой насос — система, которая работает циклически, ее рабочее вещество, как и в холодильнике — хладагент. В состав теплонасоса входит три контура:

• внешнего сбора — проложен во внешней среде, по нему перемещается теплоноситель с подходящими характеристиками, обычно это антифриз;
• коллектора — в его состав входит коллектор, теплообменники, клапаны и т.д.;
• внутреннего снабжения — для отопления помещений или поставки горячей воды в систему ГВС.

Принципиальная схема работы теплового насоса

Принцип работы тепловых насосов для отопления дома достаточно прост. Пока теплоноситель движется по рабочему контуру (он может находиться на воздухе, в воде, в грунте), он получает низкую энергию тепла. Далее теплоноситель поступает в первый теплообменник — это испарительная камера, где он отдает аккумулированное тепло хладагенту, который циркулирует по внутреннему контуру системы.

Хладагент в жидком виде перемещается в испарительную камеру, где под воздействием низкого давления и температуры +5°С переходит в газообразное состояние. Газ поступает в компрессор, и в результате сжатия его температура скачкообразно возрастает. Газ движется дальше, в конденсатор, и отдает эту тепловую энергию системе отопления. Избавившись от излишков тепла, газ переходит в жидкое состояние, и цикл начинается заново.

Технология изготовления теплового насоса

Обустройство геотермального отопления – процедура сложная, но за несколько недель ее можно выполнить. Для этого потребуется купить специальное оборудование и инструменты, но затраты на них все равно будут меньшими, чем 300 тысяч.

Этап 1. Выбор источника энергии

Об особенностях различных источников энергии речь пойдет в конце статьи. Главное, что нужно уяснить – все они должны находиться под землей. Потребуется бурение скважины или рытье траншеи на глубину, где перманентная температура в зимнее время не опускается ниже +5ᵒС. Есть и другие варианты (водоемы, к примеру), но принцип работы у каждого из них один.

Этап 2. Проведение расчетов

Требуемая мощность будет зависеть лишь от качества термоизоляции дома:

• для некачественно утепленного дома потребуется минимум 70 Вт/м²;
• для домов, отделанных современным утеплителем – 45 Вт/м²;
• для домов, которые утеплены с применением специальных технологий – всего 25 Вт/м².

При необходимости улучшается термоизоляция.

Этап 3. Необходимое оборудование

Все, что потребуется при создании теплового насоса , продается в специализированн ых магазинах. Сюда можно отнести:

• компрессор;
• терморегулирующи й клапан;
• конденсатор;
• испаритель.

Помимо того, потребуется дополнительное оборудование, такое как:

• L-образные кронштейны;
• герметичный бак из «нержавейки»;
• болгарка;
• алюминиевые рейки;
• медные трубы разных диаметров, 3 шт.;
• пластиковый бак на 90 л;
• металлопластиков ые трубы.

Этап 4. Монтаж оборудования

Шаг 1. Компрессор должен быть бесшумным. Оптимальный вариант – использование компрессора от импортного кондиционера. Посредством L-образных кронштейнов длиной в 30 см он устанавливается на стене.

Шаг 2. Конденсатором послужит герметичный бак из «нержавейки» объемом минимум в 120 л. Бак разрезают на две части и помещают в него медный змеевик, в котором будет циркулировать антифриз. После этого резервуар сваривается обратно и в нем проделывается необходимое количество технических отверстий (обязательно резьбовых).

Шаг 3. В роли теплообменника выступает большая медная труба. Она наматывается на бак, а концы витков фиксируются рейками. Для вывода этих концов используются сантехнические переходы.

Шаг 4. Испаритель не будет подвергаться воздействию высоких температур, поэтому его можно сделать из обычной пластиковой бочки емкостью в 90-100 л. Испаритель также оборудуется медным змеевиком и крепится к стене L-образными кронштейнами. Для слива и подводки используются простые металлопластиков ые трубы.

Шаг 5. После сборки покупается терморегулирующи й клапан. Делать это раньше нежелательно, т. к. клапан должен быть совместимым с конструкцией.

Шаг 6. Для сварки готовых комплектующих и закачки фреона необходимо пригласить специалиста, ведь делать это самостоятельно минимум небезопасно. Кроме того, свежий опытный взгляд на самодельный насос может быть полезным.

Этап 5. Сборка

После сборки остается подсоединить систему к заборному устройству. Особенности этой процедуры напрямую зависят от выбранной схемы геотермального отопления.

Такая схема может быть горизонтальной и вертикальной.

При вертикальном расположении коллектор представляет собой систему труб. Он помещается ниже уровня промерзания грунта – обычно это 1,5-2 м, но конкретная цифра зависит от климатических особенностей региона. Снимается верхний слой почвы, устанавливаются трубы, производится обратная засыпка.

Насосы горизонтального типа устанавливают в траншеях, при этом трубы размещают опять же ниже глубины промерзания.

Как можно судить из названия, насос получает тепло непосредственно из воздуха, поэтому земляные работы в данном случае не требуются. Необходимо лишь выбрать место для монтажа коллектора – на крыше здания или где-нибудь неподалеку – и подключить к отопительной магистрали.

При сборке коллектора используются ПНД-трубы, а саму процедуру монтажа проводят на суше. Затем коллектор наполняется жидкостью и помещается в ближайший водоем, при этом трубы должны размещаться в максимальной близости от центра.

Такой способ отопления позволяет существенно сэкономить на монтажных работах. Суть подобной схемы в следующем: мощность насоса определяется минимальным возможным температурным показателем, но подобный минимум стоит на улице недолго, следовательно, большую часть времени система использует свой потенциал лишь частично.

В таких случаях устанавливают тепловой насос меньшей мощности, чем того требуют климатические условия, но параллельно с ним подключают небольшой электрокотел. Выходит, что при сильных морозах можно дополнительно «подтапливать» дом. По карману это особо не ударит, зато позволит сэкономить на строительстве насоса.

Плюсы и минусы

Монтаж насоса и присоединение его к системе отопления отличается рядом достоинств:

• Автономность – из централизованного элемента стоит выделить только подключение к электросети.
• Существенная экономия на дорогих энергетических носителях, они используются для отопления и позволяют уменьшить финансовые расходы на коммунальные услуги. Из 1 кВт электроэнергии прибор производит от 3 до 7 кВт тепла – это наивысшие коэффициенты среди котлов, которые функционируют на разных видах топлива.
• Экологическая безопасность – оборудование не наносит вред ни окружающей среде, ни здоровью жителей.
• Пожароустойчивость и невоспламеняемость элементов. Такой насос не перегревается, не горит и не выделяет угарный газ.

• Оборудование может охлаждать или же повышать температуру в комнате, создавая необходимый микроклимат в помещении. Он подходит для эксплуатации как зимой, так и летом.
• Длительный срок эксплуатации – в среднем, система может прослужить 40-50 лет, а при правильном монтаже и комфортных условиях эксплуатации срок увеличивается еще на несколько лет.
• Бесшумность во время работы – система управляется в автоматическом режиме, что очень удобно.
• На монтаж насоса не нужно разрешение, как, например, на установку газового оборудования. Купить и установить любую модель прибора вы можете в любой момент, не ходя по различным инстанциям и не ожидая разрешение.

Но как и все оборудование, такие насосы имеют и минусы:

• Приобретение и установка устройства обходится довольно-таки дорого, и далеко не каждому это по карману. Окупаемость оборудования зависит от интенсивности его использования. Но даже в лучшем случае покупка окупится минимум через 5 лет.
• Для монтажа надо обращаться за помощью к специалистам, необходима бурильная и другая техника для обустройства геотермального насоса с вертикальным контуром с глубиной до 200 м. Можно установить самостоятельно, если имеются соответствующие знания и инструменты.
• В регионах, где температура зимой ниже -15 градусов, надо применять еще один тепловой источник. К примеру, бивалентная система отопления, где прибор обогревает комнату, пока на улице -20 градусов. Когда он не выполняет свои задачи, включается электрический обогреватель или газовый котел.

Циркуляционные насосы востребованы среди владельцев домов и компаний, которые размещаются в малоэтажных зданиях. Данные приборы заслужили только положительные отзывы.

Использование тепловых насосов для отопления дома – это, прежде всего, существенная экономия финансовых средств. Наиболее эффективной считается система отопления на грунтовом тепловом насосе. Каждый месяц расходы на него намного меньше, чем затраты при газовом или пеллетном отоплении. Установив тепловой насос, пользователь получает в одной конструкции и кондиционер, и эффективное отопление дома. Некоторыми моделями можно управлять на расстоянии, например, с помощью смартфона через интернет или же с помощью термостата, который находится в доме. А установив солнечные коллекторы или батареи, можно сделать систему полностью автономной, и повышение тарифов на энергоносители вас совсем не будет волновать.

Основные преимущества и недостатки тепловых насосов

Ключевое преимущество ТН в том, что их коэффициент полезного действия в разы выше, чем у обычного электрического оборудования для отопления или кондиционирования. К примеру, даже у современных, экономичных электрических обогревателей объёмы произведенного тепла примерно равны затраченной энергии.

Тепловые насосы в этой сфере вне конкуренции – они производят тепловой энергии в 3-7 раз больше (СОР), чем используют электроэнергии. COP- это единица, которая измеряет эффективность работы теплового насоса.

К другим достоинствам установки теплового насоса можно отнести:

• Длительный рабочий ресурс. Если соблюдать правила эксплуатации и своевременно проводить техническое обслуживание, то насосы могут работать без поломок и ремонта десятилетиями (до 30 лет и более). Единственное «слабое звено» в таких системах – это компрессор, который может потребовать замены один раз в 15-20 лет;
• Значительная экономия на топливе. В России цены на энергоносители всегда только растут, и в долгосрочной перспективе ТН позволяет экономить на них большие суммы;
• Универсальность использования. У большинства моделей тепловых насосов есть одно замечательное свойство – реверсивность: в летнюю жару они охлаждают дом, а в холодное время года обеспечивают отопление;
• Полная автоматизация. Правильная настройка работы ТН обеспечивает полную автоматизацию: пользователю остаётся только выставлять температуру нагрева помещений зимой и охлаждения – летом;
• Широкая география использования. Разнообразие видов ТН позволяет эксплуатировать их в самых разных регионах, с разным климатом: в случае с тепловыми насосами источниками тепла может выступать грунт, воздух или вода;
• Перспективы полной автономности. Если в качестве источника электроэнергии использовать солнечные панели, то можно построить в любой, даже самой отдаленной местности полностью автономный дом, который сам себя будет обеспечивать теплом, водой и электричеством;
• Минимальное техническое обслуживание. Надежность и долговечность оборудования делает его малозатратным в эксплуатации;
• Полностью бесплатный источник тепла. Мы пока не платим за воздух, которым дышим, воду в водоёмах и грунт под ногами: с помощью ТН они становятся бесконечным ресурсом для получения тепловой энергии.

Между тем у данных систем есть и свои недостатки, о которых необходимо знать:

Высокая стоимость самого оборудования и его монтажа. Так как первоначальные затраты достаточно велики, ТН окупится не сразу – в среднем на это уходит 3-7 лет. Быстро окупаются только аэротермальные (воздушные) насосы, которые требуют минимум затрат при установке.

Ориентация на отопительные системы с низкой температурой теплоносителя. Выгоднее всего тепловые насосы использовать для систем тёплого пола с температурой 35-40°C.

Воздействие геотермальных насосов на аэробные микроорганизмы. При работе грунтовых насосов земля вокруг труб подвергается постоянному охлаждению, что приводит к гибели аэробных бактерий, которые способствуют очищению стоков от вредных веществ.

Схема отопления частного дома с применением теплового насоса

Оптимальная схема применения теплонасоса для отопления дома включает в себя накопительный бак. Упрощенно это выглядит так:

Здесь блоки 1 и 2 — запорная арматура, которая решает задачу регулирования поступающих потоков тепла. Они могут быть ручного перекрытия потока или представлять собой автоматизированные термоголовки. Блок 3 — общий терморегулятор или система датчиков.

Работает отопление по следующему принципу:

• тепловой насос отбирает тепло окружающей среды и нагревает воду;
• жидкость поступает либо в теплообменник вторичного нагрева накопительной емкости, либо циркулирует в едином контуре;
• система отопления строится по классическому принципу, ток воды в ней обеспечивается циркулярным насосом.

Приведенная на рисунке схема — минимальное оснащение дома. Она может быть легко дополнена. В частности, никто не мешает установить две емкости и использовать принцип вторичного нагрева жидкости. Одна из них — бойлер с тепловым насосом (установленный непосредственно на выходе последнего) — используется для горячего водоснабжения. А более объемный бак решает задачу подачи теплоносителя в систему отопления.

Отлично работает вариант отопления дома с теплонасосом, накопительной емкостью и системой теплый пол. В этом случае не нужно нагревать жидкость до высокой температуры. Оптимальный показатель для теплого пола — от 30 до 40 градусов. Схема отопления аналогична уже приведенной, только вместо радиаторов вода поступает на коллекторный узел с собственной регулировкой потока.

Использование старого холодильника

Устройство теплонасоса из холодильника

Итак, чтобы собрать отопительную систему в загородном доме, необходимо иметь тепловой насос.

Сегодня такие агрегаты стоят недешево, это объясняется высокими техническими характеристиками и кропотливой работой по их сборке. Но, при желании собрать теплонасос можно своими руками.

Соорудить простой теплонасос можно из бытового холодильника. Особенность техники заключается в том, что в нем есть два основных компонента теплового насоса – конденсатор и компрессор. Это позволит значительно ускорить сборку теплонасоса своими руками.

Итак, сборка насоса из старого холодильника осуществляется следующим образом:

Сборка конденсатора. Элемент выполняется в виде змеевика. В холодильники он чаще всего устанавливается сзади. Эта всем известная решетка и является конденсатором, с помощью которого происходит отдача тепла хладагентом.
Конденсатор устанавливается в емкость, которая обладает высокой прочностью и способна выдерживать высокие температуры. Чтобы в процессе монтажа не повредить змеевик, эксперты рекомендуют разрезать емкость и установить в нее конденсатор. После этого емкость сваривается.
Далее на емкость крепится компрессор. Изготовить агрегат в домашних условиях практически невозможно. Поэтому лучше взять его со старого холодильника

При этом стоит обратить внимание на то, чтобы он был в исправном состоянии.
В качестве испарителя можно использовать обычную пластиковую бочку.
После того как все элементы системы будут готовы, они соединяются между собой. Для подключения агрегата к отопительной системе используют пластиковые трубы.. Таким образом, можно соорудить тепловой насос из старого бытового холодильника

Если понадобится закачка фреона в систему, то для этого нужно вызвать мастера. Такую работу можно выполнить только с помощью специального оборудования

Таким образом, можно соорудить тепловой насос из старого бытового холодильника. Если понадобится закачка фреона в систему, то для этого нужно вызвать мастера. Такую работу можно выполнить только с помощью специального оборудования.

Возьмите на заметку: тепловые насосы из холодильника часто используют для обогрева небольших помещений и строений бытового назначения. Это может быть гараж или небольшой сарай.

Первый канал будет запускать в морозилку воздух, а второй выпускать. При этом происходят физические процессы, которые заставляют конденсатор нагреваться.

Возможно, Вам будет также интересна статья о том, как сделать своими руками тепловой насос Френетта.

О тепловых насосах Игоря Савостьянова Henk System Вы можете прочитать здесь.

Что учесть при выборе теплового насоса?

Тепловой насос рекомендуют устанавливать только тогда, когда другое оборудование нерентабельно. Прежде оцените ситуацию по следующим параметрам:

тип помещения. Если речь идет о доме, где люди живут круглогодично, необходимо выбирать систему, которая сможет бесперебойно обеспечивать теплом и горячей водой, например «воздух-вода» или «грунт-вода». Если дом используется для отдыха и редких визитов, то самого простого насоса «воздух-воздух» будет достаточно;

регион размещения. Стоит оценить климат, ведь если в регионе очень холодно, то система «воздух-воздух» отпадает ввиду невысокой эффективности. Система «воздух-воздух» как единственный самостоятельный вариант отопления может использоваться разве что на Кавказе, в Крыму, на побережье Черного моря

Во внимание принимают наличие водоемов, расположение грунтовых вод, возможность бурения, расположения горизонтального или вертикального грунтового коллектора;

площадь дома. Для помещений площадью более 250 м2 лучше всего подходят системы типа «грунт-вода»

Для дома менее 200 м2 можно обойтись более дешевой в обустройстве «воздух-вода». Торговые помещения и офисы можно и вовсе оснастить системой «воздух-воздух»;

использование в качестве кондиционера. У систем «грунт-вода» и «вода-вода» есть возможность пассивного охлаждения без использования компрессора. Система «воздух-воздух» также способна охлаждать, но затратит больше электроэнергии.

2 Как сделать и установить тепловой насос своими руками?

Тепловой насос своими руками изготовить вполне реально, однако для этого необходимо найти хороший компрессор.

В качестве конденсатора можно использовать бак из нержавейки, ориентировочно на 100 литров. А для контура, по которому будет циркулировать теплообменник, отлично подойдут тонкие медные сантехнические трубки.

Тепловой насос своими руками – этапы изготовления:

1. С помощью уголка, либо L-образных кронштейнов крепим компрессор к стене в том месте, где будет размещаться тепловой насос.
2. Далее, из медных трубок делаем змеевик – обматываем их вокруг цилиндра подходящей формы. Следите за тем, чтобы шаг намотки по всем змеевику был идентичен.
3. Бак разрезается на две части, внутрь вставляется змеевик, после чего бак сваривается обратно. При этом в нём создается несколько резьбовых входных отверстий – сверху и снизу, через которые наружу выводятся крайние трубки змеевика.
4. В качестве испарителя используем обычную пластиковую бочку, в которую заводятся трубы внутреннего контура (либо любую другую емкость, объем которой идентичен конденсаторному баку).
5. Для транспортировки прогретой воды используются обычные ПВХ трубы.

Для заправки системы фреоном рекомендуется обратиться к специалисту.

Чтобы сделать тепловой насос Френетта своими руками нам необходимо обзавестись такими материалами:

• Стальной цилиндр (диаметр выбирайте исходя из мощности насоса, которая необходима вам для отопления: чем больше рабочая поверхность – тем более эффективным будет устройство);
• Стальные диски, с диаметром на 5-10% меньше, чем диаметр цилиндра;
• Электродвигатель (лучше всего изначально подбирать привод с удлиненным валом, так как на него будут устанавливаться диски);
• Теплообменник – любое техническое масло.

От количества оборотов, которое может выдать двигатель, будет зависеть температура, до которой насос Френетта сможет прогреть воду для отопления дома, либо бассейна. Чтобы вода в радиаторах прогрелась до 100 градусов необходимо, чтобы привод обеспечивал 7500—8000 оборотов/мин.

Вал силового агрегата на подшипниках размещаем внутри стального цилиндра. Место, где вал входит в цилиндр должно быть надежно уплотнено, поскольку наличие даже малейших вибраций быстро выводит механизм из строя.

На вал двигателя монтируются рабочие диски. Необходимое расстояние между ними можно задать, накручивая после каждого диска гайки. Количество дисков определяется в зависимости от длины цилиндра – они должны равномерно заполнять весь его объем.

В верхней и нижней части цилиндра просверливаем два отверстия: к верхнему будет подведены отопительные трубы, в которые будет подаваться масло, а к нижнему отверстию подсоединяется обратная труба для возврата использованного масла с радиаторов.

Вся конструкция закрепляется на металлической раме. После того как агрегат собран, цилиндр заполняется маслом, к нему подключаются патрубки отопительной магистрали и выполняется герметизация соединений.

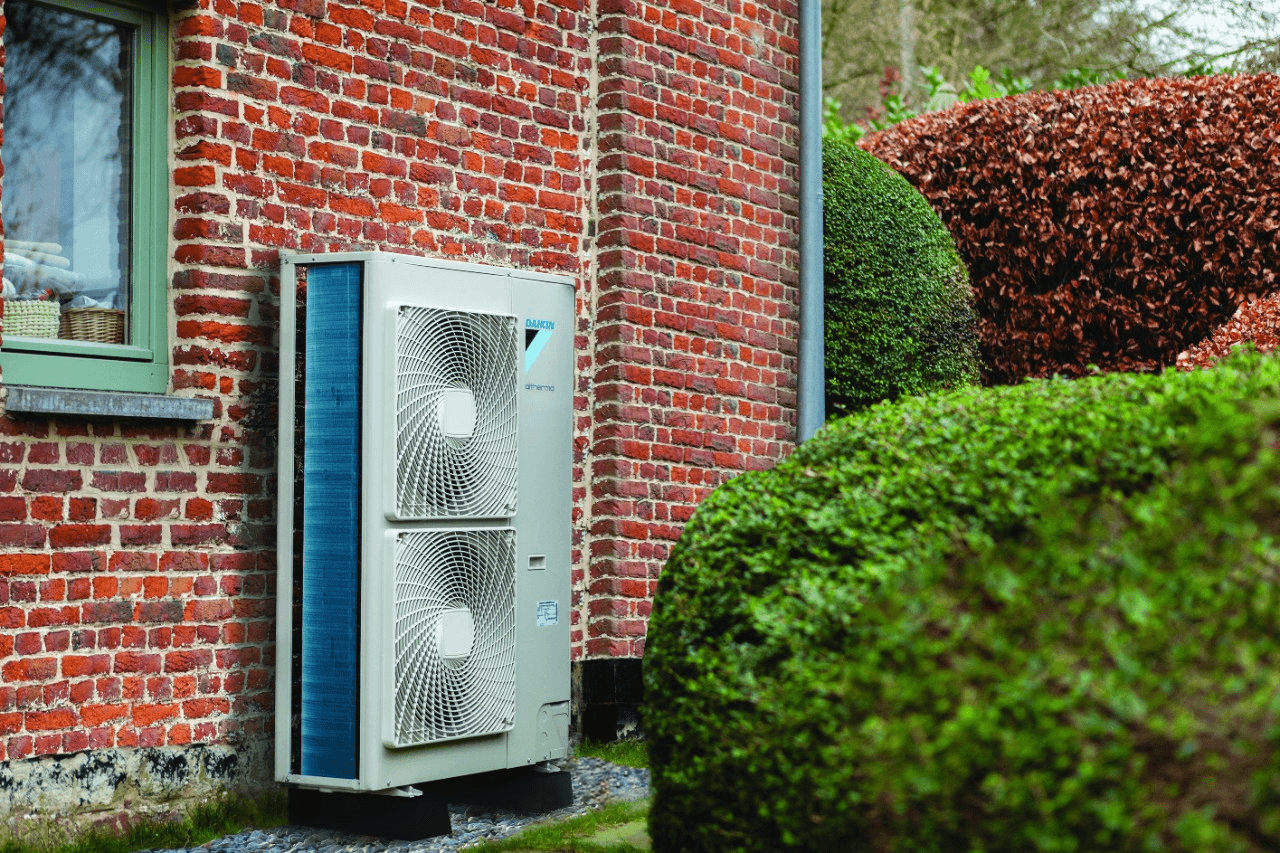

Тепловой насос, созданный на производстве

Тепловой насос Френетта обладает очень высоким КПД, что позволяет его эффективно использовать в любых отопительных системах. Он может использоваться для обогрева любых хозяйственных помещений, гаражей, и жилых зданий. Кроме этого, за счет компактных размеров такой самодельный насос отлично подходит для прогрева бассейна, либо «теплого пола».

Но помните, что при прогреве бассейна и других крупных емкостей с водой необходим насос достаточной мощности, иначе вы просто будете использовать его не по назначению, и желаемых результатов не получите.

2.1 Монтаж тепловых агрегатов

Особенности монтажа тепловых насосов зависят, в первую очередь, от способа размещения внешнего контура.

1. Геотермальные тепловые насосы. Для вертикального способа монтажа создаются скважины глубиной от 50 до 100 метров, в которые опускается специальный зонд. Для горизонтальной укладки создается траншея на ту же длину либо котлован, в котором трубы укладываются параллельно друг другу. Трубы закладываются в грунт на глубину полутора метров.
2. Насосы вода-вода: внешний контур укладывается на дне водоема, и выводятся к тепловому насосу.

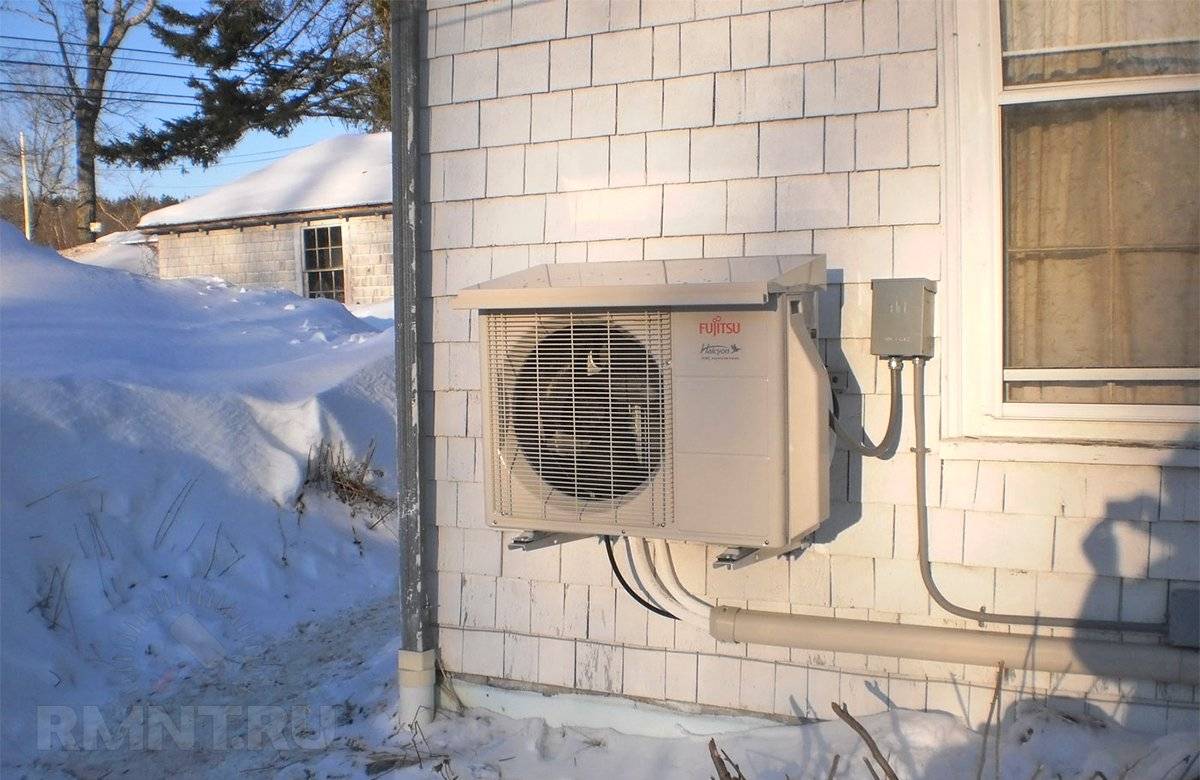

3. Воздух-вода: блок с трубами внешнего контура устанавливается на крыше или на стене здания (по внешнему виду его трудно отличить от наружной коробки кондиционера), и подводится к тепловому насосу внутри помещения.
