Какой должна быть толщина стяжки над водяным теплым полом

Устройство стяжки под водяной теплый пол

Опытные отделочники для организации теплого пола предпочитают использовать традиционную заливку стяжки бетоном. Технология полусухой стяжки позволяет существенно уменьшить срок сдачи основания под финишную отделку, что является плюсом, но такой тип выравнивания пола имеет и существенные минусы по сравнению с обычным бетонированием:

• Даже при самом тщательном уплотнении сухой смеси в толще слоя остаются воздушные пробки, которые являются препятствием для прохождения тепловых волн от нагревателя. В итоге эффективность теплых полов резко падает;
• Особенно заметны потери, если полусухую стяжку выполняют на первом этаже. В этом случае коэффициент полезного действия равен 0,5.

Более плотная структура бетонного основания позволяет без помех проходить тепловым волнам, соответственно, для получения заданных параметров нагрева воздуха в помещении понадобиться гораздо меньше энергии, чем при функционировании в полусухой стяжке.

Необходимые материалы и инструменты

Прежде чем приступить к укладке теплого водяного пола в стяжку своими руками, потребуется приобрести следующие материалы:

• трубы сечением 16-25 мм из пластика, металлокерамики или меди;
• коллектор под расчетное число выходов;
• пенополистирольную подкладку с нанесенной на нее разметкой для монтажа;
• полиэтиленовую пленку;
• соединительные фитинги;
• армирующую сетку из стекловолокна, рекомендуемый размер ячеек — 3 мм;
• хомуты для крепления труб к основанию;
• демпферную ленту;
• цемент, лучше всего выбирать марку М500;
• песок карьерный;
• направляющие для маяков;
• фиброволокно;
• пластификатор для бетона.

Для работы потребуются следующие инструменты:

• емкость для приготовления смеси;
• ручной миксер;
• лазерный уровень;
• правило;
• строительный нож;
• измерительная рулетка;
• плоскогубцы;
• клей ПВА;
• мастерок.

Инструкция по устройству мокрой стяжки

При выполнении работ следует придерживаться определенной технологии:

• До начала работ необходимо освободить поверхность от пыли и грязи.
• В целях обеспечения гидроизоляции пола, поверхность застилается полиэтиленовой пленкой. Пленка укладывается внахлест, стыки проклеивают скотчем, у стен пленка поднимается на 150 мм.

Демпферная лента устанавливается на клей ПВА по нижней части стен. Используя лазерный уровень, на поверхности стен наносят горизонтальную отметку на высоте 1200 мм от пола. После чего находят точку максимума. Расчет слоев пола ведут от данной отметки, необходимо учесть толщину пенополистирольной основы или фольгированной подложки, сечение труб, высоту армирующей сетки и минимальную толщину заливки. Таким образом определяется высота стяжки над водяным теплым полом.

Линия стяжки.

• На поверхность укладывается утеплитель, который не позволит уходить теплу в толщу плиты перекрытия.
• Следом укладывается сетка, которая выполняет армирующие функции для стяжки.

• На расстоянии 50 мм от стены монтируют первый ряд труб, далее спираль раскручивают с зазором между соседними трубами не менее 120 мм.
• Хомутами трубы крепят в сетке.

Устанавливают направляющие для заливки раствора.

• Заливать раствор на готовое основание следует разом, без перерывов, поэтому для приготовления раствора потребуется большая емкость или несколько человек, которые будут постоянно готовить новые порции. Для стяжки рекомендуется использовать цемент и песок в пропорции 1 к 3, на каждый кубометр раствора необходимо добавлять 800-900 грамм фиброволокна, которое засыпается в смесь небольшими порциями. Объем воды равен примерно объему цемента, но оптимальное количество подбирается исходя из пластичности готовой смеси.
• Раствор готов, можно заливать основание. Работу начинают с дальнего угла и постепенно, разравнивая поверхность правилом по маякам, доходят до дверного проема.

• В течение двух недель необходимо ежедневно сбрызгивать свежую стяжку водой, чтобы не допустить растрескивания поверхности. После смачивания на пол укладывают полиэтиленовую пленку.
• Когда основание затвердеет, следует срезать со стены излишки полиэтиленовой пленки и демпферной ленты. Тогда же необходимо удалить маяки, заделать выемки раствором.

К настилу финишного покрытия приступают спустя 28 суток после заливки.

Настильная схема устройства теплого пола.

Используемые материалы

Непосредственно перед укладкой греющих водяных полов в деревянном доме сами основания надежно утепляются. Поэтому на подготовительном этапе придется подобрать следующие группы комплектующих изделий:

• марку утеплителя;
• материал водоводов (труб);
• тип и марку утеплительных пластин.

Теплоизоляторы

Из известных и доступных пользователю материалов для утепления отопительных конструкций оптимально подходит базальтовая (каменная) вата. Теплоизолятор проницаем для водных паров и хорошо сочетается с древесиной, позволяя ей «дышать» и не допустить гниения

С другой стороны, при монтаже минеральной ваты важно обеспечить условия для удаления паров, так как в противном случае она намокает и теряет свои теплоизоляционные свойства

Для утепления покрытий на первых этажах рекомендуется применять утеплители на ее основе плотностью 40-80 кг/м³ и толщиной до 200 мм. Для межэтажных перекрытий вполне подойдет тот же материал толщиной 50-100 мм. Его задача в этом случае расширяется и помимо теплоизоляции дополняется получением хорошей звукоизоляции.

Трубы для теплого пола

Для водяного контура подходят трубы из металлопластика, полиэтилена или полипропилена

При выборе труб, укладываемых на маты для теплого пола без стяжки, обязательно учитываются следующие моменты:

• Выбираются трубные изделия диаметром 16 и 20 мм.
• Самыми подходящими материалами считаются сшитый полиэтилен, металлизированный пластик и медь. Предпочтение отдается полимерным изделиям на основе СП.

Качественные полиэтиленовые трубы от известных производителей стоят не дешевле образцов из металлопластика и почти не уступают им по эксплуатационным показателям. Принципиального различия между отдельными видами полимерных изделий нет, для теплых полов они одинаково хороши.

Медные трубы заметно дороже, а на их монтаж расходуется много сил и времени. Зато по тепловой отдаче с медью не сравнится ни один из известных материалов

Единственное, на что в этом случае обращается внимание – недопустимость их использования в комплекте с алюминиевыми распределительными пластинами. Эти металлы несовместимы по своей химической структуре, из-за чего зона контакта со временем окисляется, а затем разрушается

Распределительные пластины

Теплопроводность алюминия высокая, поэтому его часто используют под водяной контур

Поскольку теплопроводность у заготовок на основе алюминия выше, чем у стальных изделий, этот материал чаще всего используется при их изготовлении (за исключением разводки из медных труб). При этом следует знать, что хорошие алюминиевые пластины значительно дороже своих оцинкованных аналогов (примерно в 1,5-4 раза). Наблюдаемый разброс цен связан с различной толщиной пластинчатых заготовок. Поэтому специалисты советуют выбирать для отвода тепла толстостенные пластинки, способные аккумулировать, а затем отдавать тепловую энергию.

Монтаж стяжки

H2_2

Порядок действий после заливки черновой стяжки:

По периметру помещения следует наклеить демпферную ленту. Она предназначена для компенсации теплового расширения стяжки. На этом заканчивается этап подготовки чернового пола, для того чтобы была залита основная стяжка для водяного теплого пола. Дальше следует укладка петель труб. Подводы теплоносителя к коллектору следует тщательно теплоизолировать. Пластиковые трубы желательно оградить от потери тепла по дороге к теплому полу. Открытая установка таких труб допускается только в местах, где им гарантированно не грозят механические повреждения. Прямое попадание солнечных лучей также нежелательно. Уложенные петли труб защищаются щитами во избежание их повреждения во время заливки. Перед окончательной заливкой системы бетоном, зарисуйте схему расположения тепловых труб с указанием точных размеров

Подобная предосторожность избавит от возможных проблем с повреждением трубы при проведении каких бы то ни было дополнительных работ впоследствии. Если уже имеется четкий план дальнейших креплений конструкций к полу, то следует предусмотреть закладку в пол дюбелей, пробок или других вариантов. Предохранители растрескивания пола

Предохранители растрескивания пола

Подобная предосторожность уместна исключительно при заливке пола большой площади. По нормам температурный шов включает в себя сухая стяжка под теплый водяной пол площадью свыше 40 м², но практики считают, что подобная предосторожность не помешает и в более скромных помещениях, площадью в 20 м². В больших помещениях стяжка пола защищается квадратами по 20 м²

Черновая стяжка на теплый водяной пол не подвергается тепловому расширению, поэтому обустройства подобного шва не требует

В больших помещениях стяжка пола защищается квадратами по 20 м². Черновая стяжка на теплый водяной пол не подвергается тепловому расширению, поэтому обустройства подобного шва не требует.

Марка и состав бетона, используемого для заливки

Главное для водяного теплого пола — это плотность бетона. Для жилищного строительства будет достаточно бетона марки 150. Качества, которым обладает сухая смесь цемента, вполне достаточно для стяжки водяного теплого пола.

Для модификаций свойств бетона используют присадки. Если состав бетона качественный, то на присадках вполне можно сэкономить. Использование присадок делает состав бетона гораздо более качественным и поверхность стяжки выглядит лучше. Кроме вида, стяжка получает от присадок и лучшую теплопроводность, что сказывается на скорости прогрева теплого пола и экономии теплоносителя.

Пластификаторы делают бетон более эластичным, что позволяет избежать растрескивания стяжки при изменении температуры.

Цементно-песчаный сухой раствор для теплого пола может подойти не во всех случаях. Лучше применять легкий бетон с использованием керамзита, так называемую полусухую стяжку. Подобный состав бетона обеспечивает ему большую прочность при сохранении легкости. Вероятность появления трещин минимальная, а теплоотдача лучше.

Состав бетона — предмет для экспериментов. Если песка будет слишком мало, то сделать поверхность гладкой будет очень сложно, а если добавлять меньшее количество щебня или дополнить керамзитом, то бетон выйдет более пластичным. Здесь необходимо найти свою золотую середину.

Готовый сухой раствор имеет состав, близкий к необходимому, и для приготовления бетона достаточно замесить его при помощи строительного миксера. В готовые смеси можно добавлять и дополнительные ингредиенты, такие как стекловолокно, обеспечивающее армирование стяжки теплого пола. Добавление армированного полотна позволяет отказаться от традиционного армирования.

Для того чтобы теплый пол не получился слишком тяжелым, можно пользоваться пенобетоном, но исключительно для черновой стяжки.

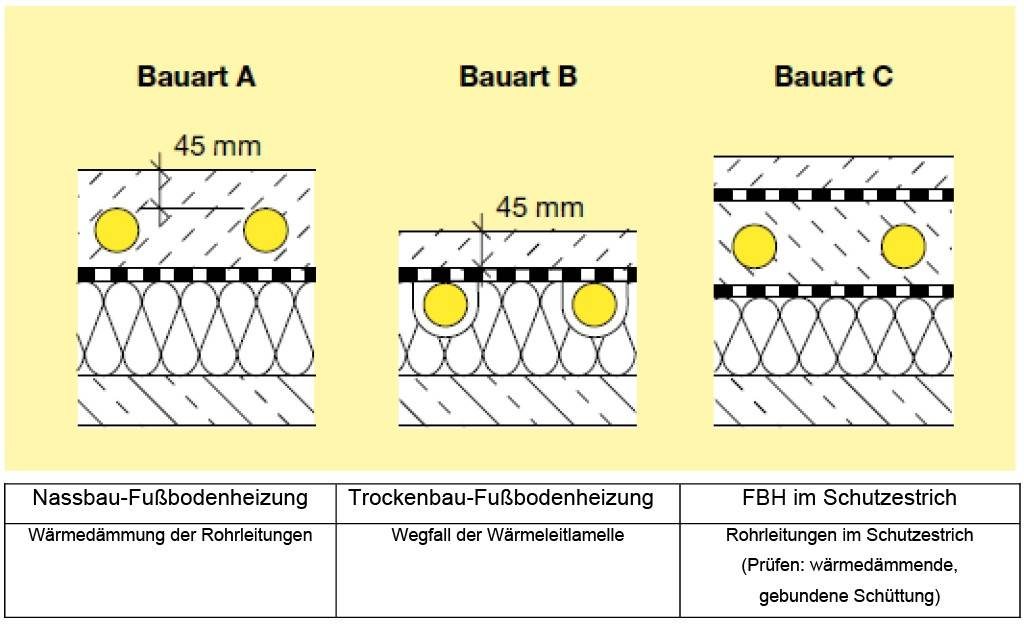

Толщина стяжки для теплого водяного пола

По плитам достаточно залить 5 см — такая высота стяжки для основания теплого пола будет достаточной. Толщина чистового слоя стяжки должна быть немного больше. Учитывая, что именно в этом слое будет аккумулироваться тепло, экономить на его толщине не стоит. Злоупотреблять толщиной тоже не стоит из-за возможного перерасхода энергии теплоносителя на обогрев лишней толщины. Следует помнить, что при минусовой температуре окружающего воздуха, заливать водяной теплый пол не стоит.

Предварительные процедуры перед заливкой предусматривают наполнение труб и создание в них небольшого давления. Правила требуют осуществлять заливку стяжки водяного теплого пола исключительно по заполненным трубам во избежание их повреждения. До окончательного застывания бетона подавать в систему носитель температурой больше 25 °С запрещено.

Какие параметры влияют на шаг раскладки трубы

Расстояние между трубами определяет теплоотдачу системы. Теплоотдача пола равна требуемой мощности системы обогрева. При большей мощности расстояние между трубами будет меньше, при меньшей мощности можно укладывать трубу с большим шагом.

Полные расчеты отопления сложны и доступны только специалистам. Но для устройства в частном доме длину трубопроводов в каждом помещении определяют по приблизительным эмпирическим (опытным) данным.

Следует иметь в виду, что данные по системам теплого пола, приведенные ниже, определены для современного хорошо утепленного дома – из газо- или пенобетона, с утеплением пенополистиролом толщиной не менее 200 мм, с утеплением пола (тем же пенополистиролом 200 мм).

Если вы хотите положить в полу трубопроводы в старом неутепленном доме, обратитесь к специалистам и рассчитайте их точную длину или используйте такой обогрев в комплексе с обычным радиаторным.

Почему в комплексе? Потому что в старом неутепленном доме сложно рассчитать требуемую мощность системы, теплого пола может быть недостаточно для обогрева, и в морозы понадобится дополнительный источник тепла. К тому же радиаторная система легче поддается регулированию (если, конечно, работает не от угольного или дровяного котла).

На расстояние между трубами влияют несколько параметры. Ниже приведены и данные для расчета протяженности трубопровода и частоты расположения труб теплого пола. Для расчетов системы обогрева в частном доме этими расчетами можно пользоваться – они проверены многолетней практикой эксплуатации подобных систем.

Повторюсь: данные пригодны для современных хорошо утепленных домов или термомодернизированных старых. Только в этом случае получатся правильные результаты расчета.

Следует иметь в виду, что в случае избыточного нагрева система теплого пола легко регулируется, а в случае очень больших морозов хорошо утепленный дом можно подогреть электроприборами, например тепловентилятором. Поэтому небольшие погрешности в расчетах не имеют большого значения, но все полученные значения округляют в большую сторону.

Коэффициент теплопроводности

Отдача тепла в помещение зависит от коэффициента теплопроводности конструкций вокруг трубопроводов и напольных покрытий. Традиционный вариант – прокладка труб в стяжке. Если толщина стяжки больше 70 мм, при укладке трубопроводов необходимо учитывать этот момент.

Нельзя накрывать стяжку дощатым или паркетным полом, ковролином, коврами. Финишное покрытие для водяного отопления – плитка, камень, керамогранит, линолеум или ламинат.

При устройстве отопления в деревянном перекрытии и применении алюминиевых пластин теплоотдача от трубы почти такая же, как и при использовании стяжки. В качестве напольных покрытий используют обычно ламинат или линолеум. Все виды плиток не используют по технологическим причинам: деревянные перекрытия всегда прогибаются под весом человека. Даже 1 мм достаточно, чтобы плитка отклеивалась.

Диаметр и вид труб

Чем больше диаметр трубы, тем больше ее площадь поверхности и больше тепла труба отдаст окружающим конструкциям. Более тонкая труба создает большее гидравлическое сопротивление. Расстояние между тонкими трубами меньше, толстыми – больше. Применяют для нагрева пола трубы с внутренним диаметром 12-20 мм. Самые ходовые – диаметром 16 мм.

Чаще всего в стяжку укладывают трубы из сшитого полиэтилена, ПНД (полиэтилена низкого давления) или металлопластиковые, армированные алюминиевой фольгой. Все эти материалы немного замедляют теплопередачу.

Полипропилен отдает тепло стяжке медленнее, к тому же он плохо гнется, а сварка с помощью муфт на каждом повороте – слишком трудоемкий процесс, поэтому установка ПП не пользуется спросом.

Практически идеальный вид труб для любых систем отопления – медные, у них почти 100% теплопередача. Но стоимость меди высока, и коммуникации из медных труб не каждому по карману. Поэтому расчет медных систем водяного пола крупных помещений или дома стоит доверить специалистам.

Чем выше у труб коэффициент теплопередачи, тем больше они отдают тепла, тем больше расстояние между линиями трубопровода.

Температура теплоносителя

Расстояние между трубами меняется в зависимости от температуры горячей воды в системе. Данные приведены ниже в таблице:

Материалы для теплого водяного пола

Чаще всего делают водяной теплый пол в стяжке. О его структуре и необходимых материалах и пойдет речь. Схема теплого водяного пола представлена на фото ниже.

Схема теплого водяного пола со стяжкой

Все работы начинаются с выравнивания основания: без утепления затраты на обогрев будут слишком высокими, а укладывать утеплитель можно только на ровную поверхность. Потому первым делом готовят основание — делают черновую стяжку. Далее опишем пошагово порядок работ и используемые в процессе материалы:

• По периметру помещения раскатывают и демпферную ленту. Это полоса теплоизоляционного материала, толщиной не более 1 см. Она предотвращает потери тепла на обогрев стен. Вторая ее задача — компенсировать температурное расширение, которое возникает при нагреве материалов. Лента может быть специальной, а еще можно уложить нарезанный полосами тонкий пенопласт (толщиной не более 1 см) или другой утеплитель такой же толщины.
• На черновую стяжку укладывается слой теплоизолирующих материалов. Для устройства теплого пола лучший выбор — пенополистирол. Лучше всего — экструдированный. Его плотность должна быть не менее 35кг/м&span2;. Он достаточно плотный, чтобы выдержать вес стяжки и эксплуатационные нагрузки, имеет отличные характеристики и длительный срок экплуатации. Его недостаток — он дорог. Другие, более дешевые материалы (пенопласт, минеральная вата, керамзит), имеют массу недостатков. Если имеете возможность — используйте пенополистирол. Толщина теплоизоляции зависит от многих параметров — от региона, характеристик материала фундамента и утеплителя, способа организации чернового пола. Потому ее необходимо рассчитывать применительно к каждому случаю.

• Далее часто кладут армирующую сетку с шагом 5 см. К ней также привязывают трубы — проволокой или пластиковыми хомутами. Если использовался пенополистирол, можно обойтись без армирования — крепить можно специальными пластиковыми скобами, которые вгоняют в материал. Для других утеплителей армирующая сетка обязательна.
• Поверх устанавливают маяки, после чего заливают стяжку. Ее толщина — на менее 3 см над уровнем труб.
• Далее укладывается чистовое напольное покрытие. Любое, подходящее для использования в системе полов с подогревом.

Это все основные слои, которые необходимо уложить, когда будете делать водяной теплый пол своими руками.

Основной элемент системы — трубы. Чаще всего используют полимерные — из сшитого полиэтилена или металлопластиковые. Они хорошо гнутся, имеют длительный срок службы. Единственный их явный недостаток — не слишком высокая теплопроводность. Этого минуса нет у появившихся недавно гофрированных труб из нержавейки. Гнутся они лучше, стоят не дороже, но по причине малой известности пока используются нечасто.

Диаметр труб для теплого пола зависит от материала, но обычно он 16-20 мм. Укладываются они по нескольким схемам. Самые распространенные — спираль и змейка, есть несколько модификаций, которые учитывают некоторые особенности помещений.

Схемы укладки труб теплого водяного пола

Укладка змейкой — самая простая, но проходя по трубам теплоноситель постепенно остывает и к концу контура доходит уже значительно более холодный, чем был вначале. Потому зона, куда поступает теплоноситель будет самой теплой. Эту особенность используют — укладку начинают с самой холодной зоны — вдоль наружных стен или под окном.

Этого недостатка почти лишена двойная змейка и спираль, но они сложнее в укладке — необходимо нарисовать схему на бумаге, чтобы не запутаться при укладке.

Стяжка

Можно использовать для заливки водяного теплого пола обычный цементно-песчаный раствор на основе портландцемента. Марка портландцемента должна быть высокой — М-400, а лучше М-500. Марка бетона — не ниже М-300.

Полусухая стяжка для теплого пола

Но обычные «мокрые» стяжки очень долго набирают свою проектную прочность: не менее 28 суток. Все это время включать теплый пол нельзя: пойдут трещины, которые могут даже порвать трубы. Потому все чаще используют так называемые полусухие стяжки — с добавками, которые увеличивают пластичность раствора, значительно сокращая количество воды и время на «вызревание». Их можно добавлять самостоятельно или искать сухие смеси с соответствующими свойствами. Стоят они дороже, но мороки с ними меньше: по инструкции добавляют требуемое количество воды и перемешивают.

Водяной теплый пол своими руками сделать вполне реально, но потребуется приличный отрезок времени и немалые средства.

Теплоизоляция основания

Перед монтажом отопительной системы необходимо выполнить утепление основания. Теплоизоляционный слой защитит водяной контур от потери тепла, уходящего в подвал или фундамент дома. В качестве утеплителя используется:

• пенопласт;
• экструдированный пенополистирол;
• подложка с фольгированным покрытием.

Перечисленные материалы отличаются высокой прочностью к механической нагрузке, устойчивостью к влаге и перепадам температуры. Толщина утеплителя составляет 30-50 мм, он укладывается на слой гидроизоляционной полиэтиленовой пленки. Полотно стелется с нахлестом на чистое сухое основание, оно станет для утеплителя защитой от намокания. Плиты теплоизоляции укладываются встык, места соединений промазываются клеем или задуваются пеной, излишки которой срезаются.

Сверху размещают пенофол или аналогичное полотно отражающей изоляции. Слой алюминиевой фольги направляется вверх, это позволит отразить основную часть тепла обратно в сторону помещения. Стыки фольгированного утеплителя проклеиваются специальным скотчем. Пенофол защитит утеплитель от агрессивного воздействия бетона. Над теплоизоляцией укладывается металлическая армирующая сетка. Этот элемент равномерно распределяет высокую нагрузку от системы водного контура и бетонной конструкции.

Практические советы

Профессиональным строителям непонятно, зачем нужен тонкий фольгированный теплоизолирующий материал типа пенофол. Производители обосновывают его применение тем, что он дополнительно теплоизолирует основание и отражает инфракрасные лучи. Это очень сомнительная аргументация. Почему?

Теплопередача происходит за счет трех явлений: теплопроводности, конвекции и теплового излучения. Первый способ осуществляется при прямом контакте тел с различной температурой, второй из-за перемещения горячих и холодных потоков воздуха и третий за счет излучения инфракрасных лучей. Если эффективность первых двух способов не зависит от температуры тела, то количество инфракрасных лучей с учетом температуры возрастает в геометрической прогрессии. Тело с температурой 20–30°С излучает мизерное количество инфракрасных лучей, соответственно, и отражать нечего. Электрические провода плотно соприкасаются со стяжкой и передают ей максимум тепла, а незначительное количество инфракрасных лучей поглощается тем же раствором. Эффективность фольги в случае полов с подогревом приближается к нулю, лишние потери времени и денег.

Пенофол

Но и это еще не все. Пенофол – очень мягкий материал с толщиной утеплителя до 5 мм. Такая толщина никакого заметного эффекта теплосбережения не дает, это следует знать. Кроме неэффективности, пенофол приносит прямой вред. Во время изготовления основания он неравномерно прогибается, между тонкой стяжкой и плитами перекрытия появляются пустоты. Как следствие, стяжка трескается и плитка отслаивается.

Пенофол может стать причиной появления трещин на стяжке

На фото – укладка карбонового пола на пенофол

Не стоит укладывать плитку на толстый слой клея

Почему? Во-первых, большая толщина клея очень усложняет процесс выравнивания плитки. Во-вторых, толстый слой клея не только очень долго застывает, но и дает значительную усадку. После застывания поверхность пола может стать неровной. В-третьих, каждая плитка будет фиксироваться отдельно, что вызовет ее отрывание при малейших пропусках клея. В-четвертых, вам никогда не удастся прижать ее с таким усилием, чтобы сцепление с основанием было равномерным и плотным. Во время прижатия лицевая поверхность утапливается, а это еще более усложняет укладку. И, в-пятых, если под теплым полом есть теплоизолятор из вспененных мягких полимеров, то каждая плитка будет иметь свою индивидуальную усадку. К этому перечню можно добавить, что стоимость клея значительно больше, чем цементно-песчаных растворов для стяжки.

Последовательность работ при заливании бетонной стяжки

Стяжка под теплый водяной пол выливается после укладки гидроизоляции, слоя утеплителя и водоносных труб. Обязательно армирование с применением металлической сетки с диаметром прутка не менее 3 мм. Обычно к арматуре крепят трубы и располагают ее ниже системы теплого пола. Однако многие специалисты считают, что для правильного распределения механической нагрузки по всей поверхности стяжки целесообразнее расположение арматуры над трубами с водой. Такое расположение арматуры так же способствует оптимальному выходу тепловой энергии из толщи бетона.

Стяжка под теплый водяной пол должна производиться единовременно. Нельзя заливать один участок с перерывами на несколько дней. Это может привести к появлению трещин в процессе дальнейшей эксплуатации. При больших площадях заливки стяжки под водяной теплый пол допустимо разделять производство на определенные этапы. Например, производить заливку по комнатам, ограничивая площадь стяжки дверными проемами, под которыми впоследствии устраивается тепловой компенсационный разрыв.

Водоносные трубы перед заливкой должны быть полностью в рабочем состоянии, так как после застывания бетона доступа к ним уже не будет. В связи с этим проводится тестирование системы теплого пола. К трубам подключают рабочее давление воды и проверяют на наличие течей в течение суток. Если возникают подтеки, их необходимо ликвидировать и только после этого можно заливать бетонную стяжку.

Соблюдение правил

Немаловажным моментом является соблюдение правил монтажа стяжки для водяного теплого пола, связанным с тепловыми расширительными процессами.

По периметру помещения в местах стыка стяжки со стенами и в дверном проеме обязательно должна монтироваться кромочная лента толщиной не менее 5 мм. Крепится она к стенам степлером металлическими скобами. В случае, если стены бетонные и металлическая скоба в ней не удержится, прикрепить кромочную ленту к стенам можно клеем.

Излишки кромочной ленты, изготовленной из вспененного полиэтилена, после застывания цементной смеси обрезают острым малярным ножом по уровню финишного покрытия.

Вторым условием, которым зачастую пренебрегают, является устройство деформационного разрыва на каждых 8-ми погонных метрах заливаемой стяжки на водяной теплый пол. Только наличие деформационного разрыва гарантированно оградит пол от растрескивания, возникающего в результате теплового расширения и сжатия.

Глубина компенсационного разрыва должна совпадать с глубиной стяжки, равной расстоянию между слоем гидроизоляции до верхней точки финишного покрытия. Ширина — не менее 10 мм.

Если поверхность стяжки будет обкладываться керамической плиткой, значит, деформационный разрыв должен переноситься и на плитку. Для придания ему эстетичного внешнего вида края обрамляют металлическими или пластиковыми молдингами. Внутрь разрыва заливают эластичный акриловый или силиконовый герметик. Благодаря этому внутри шва не будет скапливаться мусор, пыль или вода.

В случае, если финишное покрытие пола будет по типу плавающего пола (паркет), ковровое покрытие или линолеум, деформационный разрыв остается скрытым под наружной поверхностью. Для предотвращения сколов, границы шва укрепляют при помощи малярных оцинкованных уголков.

Полное высыхание стяжки длится 28-30 суток от момента заливки.

Структура теплого пола

Она определяется двумя показателями:

• подпольное пространство;
• тип нагревательных элементов.

Подпольное пространство

• Перед заливкой стяжки на первых этажах или в подвальных помещениях монтируют два вида изоляции: тепловую и водяную. Теплоизоляция состоит из утеплителя. Для оборудования полов в жилых помещениях используют базальтовую минеральную вату или экструдированный пенополистирол. Толщина слоя – 50-100 мм. Она зависит от климатического района. Минеральную вату надо гидроизолировать с двух сторон. Для этой цели используют обычную полиэтиленовую пленку или мембранную пароизоляцию. Экструдированный пенопласт не впитывает влагу. Поэтому гидроизоляция укладывается прямо на черновое основание под утеплитель.
• В помещениях с теплым подпольным пространством утеплитель укладывать не обязательно. Если принято решение о дополнительном утеплении, то толщина материала составляет всего 20-30 мм.

Тип нагревательных элементов

Водяной или кабельный – предусматривает максимальное количество слоев:

• Первый – основание. Это может быть плита перекрытия, которую надо выровнять, либо земляная подложка, на которую надо смонтировать армированную монолитную плиту из бетона.
• Второй – гидроизоляция. В случае с плитой перекрытия она настилается по ней. При устройстве монолитной железобетонной плиты пленка кладется прямо на землю.
• Третий – утеплитель. Это листы базальтовой минеральной ваты или пенопласта. Их укладывают стык в стык. Щели заделывают монтажной пеной.
• Четвертый – паро,- или гидроизоляция. Ее используют только для защиты минеральной ваты. Для пенопласта она не нужна.
• Пятый – теплоотражающая поверхность. Она состоит из фольгированного материала и вспененного полистирола.
• Шестой – нагревательные элементы. Применяют полипропиленовые трубы или электрические кабели. Их крепят к основанию скобами.
• Седьмой – армирующая сетка. Ее монтируют при толщине стяжки теплого пола больше 50 мм.
• Восьмой – выравнивающая стяжка из песка и цемента. Ее заливают по всей поверхности теплого пола.
• Девятый – финишное покрытие. Для водяного и кабельного теплых полов это может быть керамическая плитка, ламинат, паркетная доска и другие отделочные материалы.

У кабельных или инфракрасных нагревательных матов количество слоев уменьшается:

• Первый – основание. На ровные плиты перекрытия маты можно монтировать без предварительной подготовки. Достаточно вымести весь строительный мусор.
• Второй – кабельные или инфракрасные электрические маты. Их продают рулонами, которые раскатывают по полу и соединяют в электрическую сеть.
• Третий – финишное покрытие. Чаще всего это уложенная на клей кафельная плитка.

При монтаже пленочных нагревательных элементов категорически запрещается устраивать «мокрую» стяжку.

Используют «сухую», состоящую из нескольких слоев:

• Первый – основание. Технология его устройства не отличается от двух предыдущих.
• Второй – пленочные нагревательные элементы. Их монтируют прямо на основание. Затем соединяют в единую электрическую цепь.
• Третий – гидроизоляция. На пленочный пол настилают полиэтилен.
• Четвертый – настил. Для жесткости монтируют листы ГВЛ, ДВП, ОСБ.
• Пятый – финишное покрытие. Это может быть ламинат, пробковый пол, линолеум и др.

Особенности монтажа стержневого инфракрасного пола

Данный тип теплого пола состоит из стержней, которые между собой соединены гибкими проводами. Когда по стержням пропускают ток, они выделяют тепло. Этот тип обогрева может саморегулировать температуру, поэтому его можно использовать без терморегулятора.

Последовательность монтажа стержневого инфракрасного пола:

• создание схемы укладки;
• подготовка основания;
• укладка теплоизоляции;
• подготовка места для датчика;
• раскладывание полос и соединение кабеля согласно с составленной схемы;
• фиксация полос к основанию при помощи монтажного скотча;
• установка терморегулятора;
• подключение датчика и кабеля к терморегулятору;
• подключение терморегулятора к сети;
• испытание системы;
• заливка стяжки;
• укладка плитки.

Для такого пола также лучшим финишным покрытием является керамическая плитка, он укладывается в стяжку, толщина которой должна быть больше 2-3 сантиметров.

Как происходит укладка теплого пола в бетонную стяжку?

Выполнение работ производится при температуре 15-20 °C, система обогрева должна быть проверена на герметичность и находиться под рабочим давлением. Подготовленный раствор нужно использовать в течение одного-двух часов. Оставшуюся часть смеси применять на следующий день нельзя, даже если она будет накрыта пленкой.

Площадь одной комнаты следует заливать сразу, недопустимо делать одну половину сегодня, а вторую – завтра. Перерыв в процессе возможен только в случае, когда плоскости покрытия имеют разный уровень или работа выполняется в разных помещениях.

Технология заливки состоит из следующих пунктов:

1. отбить горизонтальные линии на стенах на уровне будущей стяжки;
2. на расстоянии 0,5 м от стен установить и зафиксировать маяки для выравнивая поверхности, количество маяков рассчитать по правилу: расстояние между ними не должно превышать длину имеющегося правила;
3. нанести раствор на поверхность, начиная с дальнего угла;
4. проводя правилом с опорой на маяки, выровнять слой смеси;
5. контролировать толщину стяжки бетонного теплого водяного пола по периметру помещения;
6. через несколько дней извлечь маяки из слоя застывшего бетона и выровнять оставшиеся канавки аналогичной смесью.

Для предотвращения преждевременного высыхания и появления трещин первые 2-3 дня после заливки необходимо всю плоскость смачивать водой несколько раз в день. Затем следует накрыть стяжку пленкой на две недели. Ускорять процесс застывания раствора при помощи обогрева категорически нельзя – это приводит к трещинам! Окончательное застывание поверхности происходит через 25-28 дней.
