Гофрированные воздуховоды
Как правило, их производят из алюминия. Преимуществ алюминиевой гофры много. Основными из них можно назвать:
- Простота в установке;
- Отсутствие дополнительных частей при изгибах трубы;
- Детали соединяются хомутами;
- Конструкция быстро разбирается и собирается;
- Довольно низкие цены.
Они имеют разные виды сечения, что позволяет идеально подбирать их под патрубки вытяжек и вентиляционные выходы. Их удобно устанавливать на нестандартных кухнях. Они устойчивы к возгораниям и выдерживают температуру более 200 градусов.
Из недостатков можно выделить повышенную маркость. Из-за большого количества складок, почистить такие трубы будет не просто.
Их нельзя покрасить. Собирая конструкцию повторно, используя старые крепежи, нарушается герметичность.
Выбор оптимального воздуховода
В основном под вытяжку используются пластиковые и алюминиевые каналы, каждый из которых обладает своими недостатками и достоинствами. По этой причине ответить на вопрос какой лучше – нельзя
Нужно принимать во внимание общую установку и дизайн кухни
Пластиковые трубы – это воздуховоды, имеющие гладкие внутренние стенки. Они крепятся на хомуты-дюбеля, которые напрямую монтируются в саму стену.
Пластиковые трубы делятся на:
- Круглые. Данный вариант считается наиболее предпочтительным, поскольку при овальном и при круглом сечении возникает наименьшее сопротивление для всего потока. Кроме этого подобные воздуховоды легче обслуживать, поскольку на стенках с внутренней стороны накапливается мало жира, грязи.
- Прямоугольные. Главным преимуществом данных воздуховодов считается скромный внешний дизайн и маленькое занимаемое пространство. Однако они требуют сравнительно более частного ухода, так как на стенках с внутренней стороны достаточно стремительно накапливаются жир и грязь.
Гофрированные воздуховоды. В жилых домах в основном устанавливают гофрированную трубу из алюминия. Ее достоинства:
- Маленький вес, по этой причине не требуется монтаж, который удерживает хомуты;
- Есть возможность выбрать желаемую форму без определенных инструментов. Воздуховод можно сжимать и растягивать получить нужную длину;
- Низкая цена. Они почти в 5 раз дешевле, чем пластиковые.
Тем не менее у подобных вентиляционных каналов есть и минусы:
- В процессе монтировки нередко повреждаются;
- Не имеют гладких внутренних стенок;
- У них не совсем привлекательный внешний вид;
- После того как растягиваются на всю длину, достаточно сложно вернуть их первоначальный вид;
- После первого использования нарушается герметичность соединений, поскольку концы алюминиевой трубы с легкостью гнуться.
Кроме вышеперечисленных пунктов недостатком таких воздуховодов является сложность в мытье. Они имеют специфическую форму, поэтому их сложно отмывать, используя даже растворители. Именно по этой причине срок использования алюминиевых труб составляет до 3-х лет. После чего их придется менять.
Трубы из стали. Монтировка стальных труб считается новым вариантом вытяжки. Он создает наименьший барьер воздушного потока, бактерии распространяются медленнее, а также имеет презентабельный вид.
У него также есть недостаток – высокая цена. Вот почему стальные трубы в основном монтируют там, где есть профессиональная кухня.
Воздуховоды из стали имеют срок эксплуатации больше 50 лет, а устраивать очистные процедуры необходимо раз в три года.
Неправильное подключение воздуховода вытяжки к вентиляции
Основной задачей при монтаже является правильное подключение воздуховода без нарушения естественной вентиляции дома.
Некоторые мастера даже советуют вынести все это на улицу, через ближайшую стену. Однако, согласно правилам СНиП (Закон о строительстве), это не разрешается.
В нем четко указано, что такое отверстие не может быть расположено ближе 8 м от соседнего окна. Так как это окно рассматривается как устройство для притока воздуха снаружи.
Ознакомиться с положениями Практического кодекса SP54 и SP60 можно здесь.
Просверлите большую дыру в стене, потратьте много нервов и денег, и ваш сосед пожалуется вам, и вы будете обязаны все исправить.
Как большинство потребителей вступают в контакт? Вы берете обычную волну, накладываете ее на выходное отверстие, растягиваете и прикрепляете к фланцу, который прикреплен к вентиляционному отверстию болтами.
Вот так. Просто, дешево и неправильно. Каковы недостатки этого метода? Во-первых, шум.
Когда воздух проходит через такую волнистость, он издает очень неприятные звуки.
Но суть в том, что когда устройство выключено и не работает, естественная вентиляция вынуждена вытягивать воздух из квартиры через вытяжку. Мало того, что воздуховод может забиться, так и летом иногда вообще отсутствует сквозняк (из-за одной и той же температуры внутри и снаружи дома).
Кроме того, вы помещаете смазанную решетку, двигатель, турбину и т.д. в воздушный путь. Кроме того, воздухозаборник будет находиться не на уровне потолка, а на уровне середины кухни.
Хотя удаление всех запахов отработанных продуктов должно производиться с как можно более высокого уровня.
Совершенно ясно, что в этом случае погружения не будет. Другими словами, своими руками вы лишаете себя естественной вентиляции.
Это может привести к образованию плесени и повышению влажности. В межсезонье дверь распухнет и не закроется должным образом.
Добавьте к этому недостаток кислорода, и вы будете постоянно чувствовать себя плохо. Некоторые люди смущаются и думают, что на них наложено заклинание или в квартире плохая энергия, но на самом деле в этом и проблема – неправильная вентиляция!
Первоначально, в советское время, при проектировании наших высотных зданий, инженеры ожидали, что воздух будет поступать в квартиру, отчасти из-за зазоров в деревянных окнах.
Однако, установив пластиковые окна и герметичные двери, мы перекрыли этот канал свежего воздуха в дом. Закройте вентиляцию, и вы будете жить как на подводной лодке.
Для исправления ситуации в таких случаях рекомендуется разместить клапан питания на пластиковом окне.
Присоединение к вентиляции воздуховодной части
Порядок действий:
- Приобретение щитка такого же по размеру, как вентиляционная решетка;
- После ее удаления щиток ставится и закрепляется круглым отверстием;
- Простое прямое подключение не избавляет от проблем. В старых постройках вентиляция обычно не предусмотрена для наличия вытяжки. Поэтому запахи спокойно распространяются по соседним квартирам, а мощность агрегата должна быть максимальной;
- Опытный специалист по вентиляции сможет, осмотрев место, дать рекомендации не только по выбору модели, но и по мощностным показателям;
- Если предпочитается самостоятельное решение проблемы, можно воспользоваться оконным проемом, чтобы подключить воздуховод напрямую наружу;
- Установка рециркуляционного варианта также поможет в этом вопросе;
- Для современных построек установка осуществляется согласно инструкции, так как в них заранее задуманы каналы для вентиляции, куда воздуховодная часть крепится без дополнительных додумок и консультаций.
Тогда кухонное пространство собственной квартиры наряду с соседними квартирами и своей собственной будет надежно изолировано от запахов гари и прочих амбре кулинарного творчества.
Какой должна быть высота вытяжного устройства
В проточных кухонных вытяжках используются мощные двигатели и вентиляторы для засасывания воздуха, и их высота всегда колеблется в пределах 120 см. Рециркуляционные модели слабее по мощности, их высота составляет всего несколько сантиметров. Маловысотные удобнее в использовании и монтаже, но их обслуживание дороже за счет необходимости постоянно менять фильтры.
Телескопическая модель
Между газовой плитой и кухонной вытяжкой оптимальная высота– 75 см. В случае использования на кухне электрической, высота сокращается до 65 см. Для наклонного, а не горизонтального типа, максимально допустимое 55 см.
Если кухонная вытяжка подвесного типа, ее размеры должны соответствовать площади плиты. В случае использования встраиваемой , ширина ограничивается шкафом, в котором она будет установлена.
Лучшая встраиваемая вытяжка
MAUNFELD Crosby Power
MAUNFELD Crosby Power – очень мощная модель, которая способна очищать большие помещения. Ее продуктивность — 1050 м3/ч. Управляется кнопками на лицевой панели. Устройство встраивается в шкаф, ширина встраивания – 60 см. Корпус выполнен из металла. Внутри расположен алюминиевый жировой фильтр. При желании можно докупить к нему угольный. Действует по принципу отвода и циркуляции. Рассчитан на работу в помещении 40 м2. Освещает поверхность с помощью светодиодных ламп. Работает на трех скоростях.
Kronasteel Kamilla Slim 2M 600 inox
Устройство рассчитано на отвод и циркуляцию. Способно очищать 550 м3 воздуха в час. Управление – механическое, осуществляется с помощью кнопок. Освещает поверхность галогенными лампами. Снабжено жировым фильтром и антивозвратным клапаном. Встраивается в шкаф, относится к выдвижным моделям. Корпус и окантовка выполнены из металла. Потребляемая мощность – 236 Вт. Два встроенных двигателя работают на трех скоростях. Подойдет для кухни и небольшой квартиры-студии.
LEX Hubble 600 Inox
LEX Hubble 600 Inox – невидимка на кухне. Ведь она настолько тонкая, что выглядит как полоска декора на шкафу. Но ее компактность не означает, что она слабая. Максимальная продуктивность этой модели – 570 м3 в час. Она выполнена из металла и относится к выдвижным конструкциям. Рассчитана на малогабаритные кухни – около 15 м2. Можно переключать прибор на циркуляцию и отвод. Включается автоматически при выдвижении козырька. Управляется двумя тумблерами, спрятанными на боковой панели. Один управляет подсветкой, другой – переключает мощности и выключает аппарат.
Weissgauff TEL 06 1M IX
Weissgauff TEL 06 1M IX – это немецкое качество по приемлемой цене. Конструкция устройства – выдвижная, встраиваемая в навесной шкаф. Корпус – металлический. Двигатель одномоторный, поэтому шумит не сильно. Может работать на 2 скоростях. Производительность на максимальной скорости – 450 м3 воздуха. Алюминиевая кассета очищает от жировых загрязнений. При необходимости прибор можно дополнить угольным фильтром.
ELIKOR
Вытяжка от российского производителя ELIKOR может работать как в обычном, так и в режиме рециркуляции. Для этого в конструкции предусмотрено 2 фильтра – жировой и угольный. В случае обычного режима работает жироулавливающая очищающая кассета. При рециркуляции нужно подключить к жировому угольный фильтр. Максимальный объем очистки воздуха – 290 м3 в час. Управляется механически с помощью ползунков. Корпус сделан из металла, предусмотрена подсветка лампой накаливания.
Отличия вытяжки от вентиляционной системы
На первый взгляд, трудно сказать, чем отличается вытяжка на кухне от вентиляции. Чтобы найти ответ, нужно подробно разобраться в терминологии.
Санитарными требованиями на сегодняшний день предусмотрен монтаж в жилых помещениях специальных агрегатов, обеспечивающих должный уровень воздухообмена. Для выполнения этих норм в многоэтажных постройках обустраивают вентиляционную систему. Последняя представлена в виде заранее продуманной цепочки каналов, которые располагаются в стенах и способствуют отхождению воздушных масс на крышу.
Непосредственно каналы вентиляции нужны для вывода за пределы жилой постройки отработанных воздушных потоков. В свою очередь свежий воздух естественным образом поступает в помещение через стыки и щели в оконных и дверных проемах. Однако нужно учитывать тот факт, что подобная система не в состоянии быстро устранять различные неприятные запахи, которые зачастую появляются в процессе готовки на кухне.
Чтобы избавиться от подобных неприятностей, осуществляется монтаж специальной системы вентиляции, которая функционирует в принудительном порядке. В простонародье ее именуют «вытяжкой». Принцип действия таких устройств немного отличается — они поглощают пары, исходящие от варочных поверхностей, а затем с помощью воздуховода выводят их в специальный канал вентиляционной системы.
Заземление и зануление
Любая бытовая техника, работающая от подачи электричества, требует заземления по правилам техники безопасности. Ведь бывают случаи, когда прибор может ударить током при простом прикосновении, даже если на нем нет влаги. Поэтому во время монтажа кухонной вытяжки следует выполнить заземление для корректной дальнейшей работы устройства. Такой провод зачастую желтого цвета с зеленой полоской. Если под прибор устанавливается специальная евророзетка, то в таком случае заземление можно не делать.
Любая бытовая техника, работающая от подачи электричества, требует заземления по правилам техники безопасности.
О занулении также не стоит забывать. Нулевой провод необходимо подсоединить к глухой нейтрали. На щите со счетчиками находится скрытая труба в стене, из которой могут выходить провода. Именно в это место следует присоединять провод зануления.
О занулении также не стоит забывать.
Совет. Не стоит делать зануление к трубам или батареям.
Критерии выбора оборудования
Конфигурация рассматриваемых приборов такова, что даже самые миниатюрные из них без ущерба качеству справляются с возложенными на них задачами. Поэтому к вопросу выбора нужно подходить комплексно – учитывать не только техническую «начинку», но и габариты, дизайн, уровень эффективности и потенциальные сопутствующие сложности, например, трудоемкое обслуживание. Далее будут рассмотрены базовые факторы, которые нельзя упускать из внимания.
Габариты наклонной вытяжки
Ширина такой бытовой техники может варьироваться в пределах 35-120 см. Для небольших кухонь целесообразно приобретение малогабаритных моделей, таких же, как и установленные варочные поверхности, плиты. Средняя в данном сегменте фронтальная ширина составляет 50 см. Более солидные вариации тоже имеют собственную аудиторию – их покупают для просторных кухонь, зачастую совмещенных со столовой.
Уровень производительности
Этот показатель определяется в соответствии с объемом воздуха, который принудительно пропускается через оборудование в течение 1 часа. Чтобы точнее определить требуемую работоспособность вытяжки, следует воспользоваться стандартной формулой: умножить объем кухни на 12 и прибавить еще 15% от полученного значения. Если приобрести оборудование в соответствии с этим расчетом, можно получить в итоге эффективную систему очистки воздуха, стабильно функционирующую, то есть без колебаний в рамках крайних нагрузок.

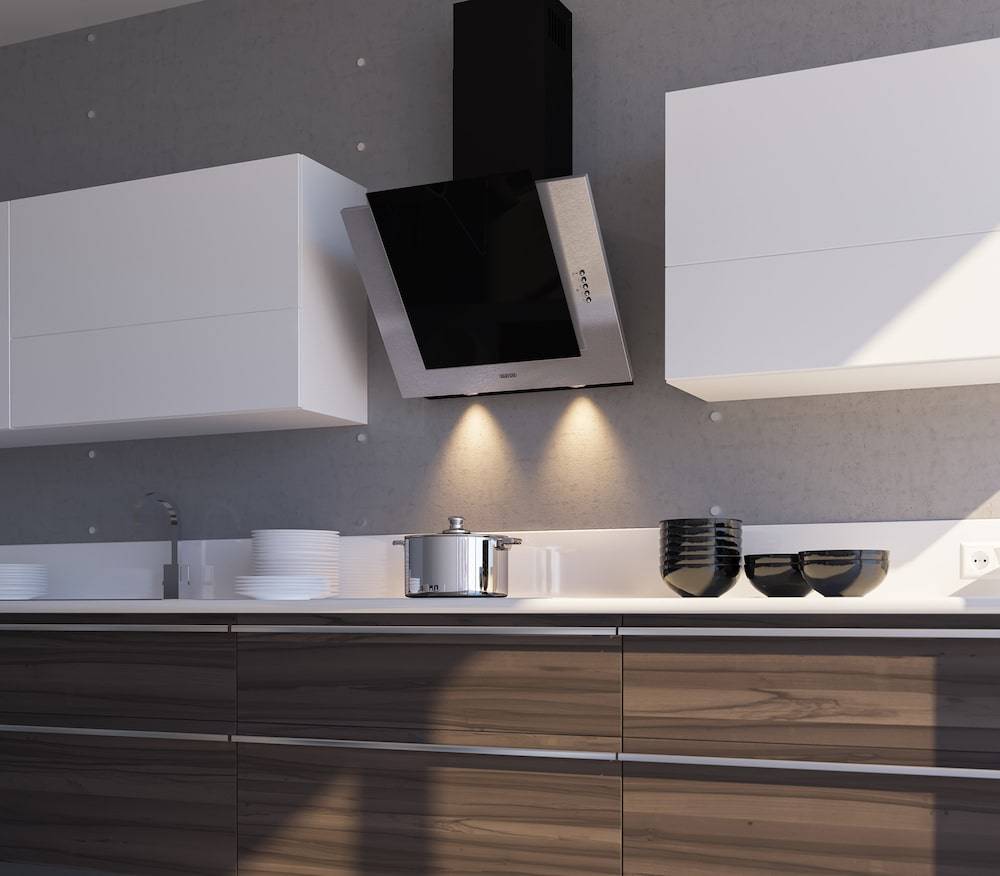

Наклонная вытяжка с производительностью 750 куб. метров в час
Например, если площадь кухни не превышает 17 кв. метров, для нее будет достаточно наклонной вытяжки, производительность которой держится в пределах 1 500 куб. метров в час. Если рабочее помещение еще меньше, не стоит переплачивать – лучше установить недорогую модель с производительностью не более 1 000 куб. метров в час.
Специфика используемого фильтра
Преобладающее большинство серий оснащается одноразовыми угольными элементами, которые нуждаются в периодической замене. В усовершенствованных линейках среднего ценового сегмента встречаются многоразовые фильтры-жироулавливатели. В этом случае обслуживание сводится к периодическому их промыванию с нейтральным средством.
Если опустить критерий внешнего исполнения – несомненно важный для поддержания единства дизайнерской композиции – на первый план может выйти присутствие таких удобных дополнительных опций, как автоматическое отключение, таймер с несколькими режимами.
Востребованные торговые бренды
Самыми надежными и практичными в условиях интенсивной эксплуатации признаны разработки под следующими марками:
- Siemens и Bosch – проверенные десятилетиями «немцы»;
- интересные линейки шведского бренда Asko;
- одни из самых доступных, притом качественных – словенские вытяжки Gorenje.
Если рассматривать новичков профильного рынка, которые еще не успели обзавестись подобной «непробиваемой» репутацией, но все же предлагают технику высокого качества, стоит упомянуть:
- российского производителя Elikor;
- украинского дебютанта Eleyus;
- немецкого новатора Kronesteel.

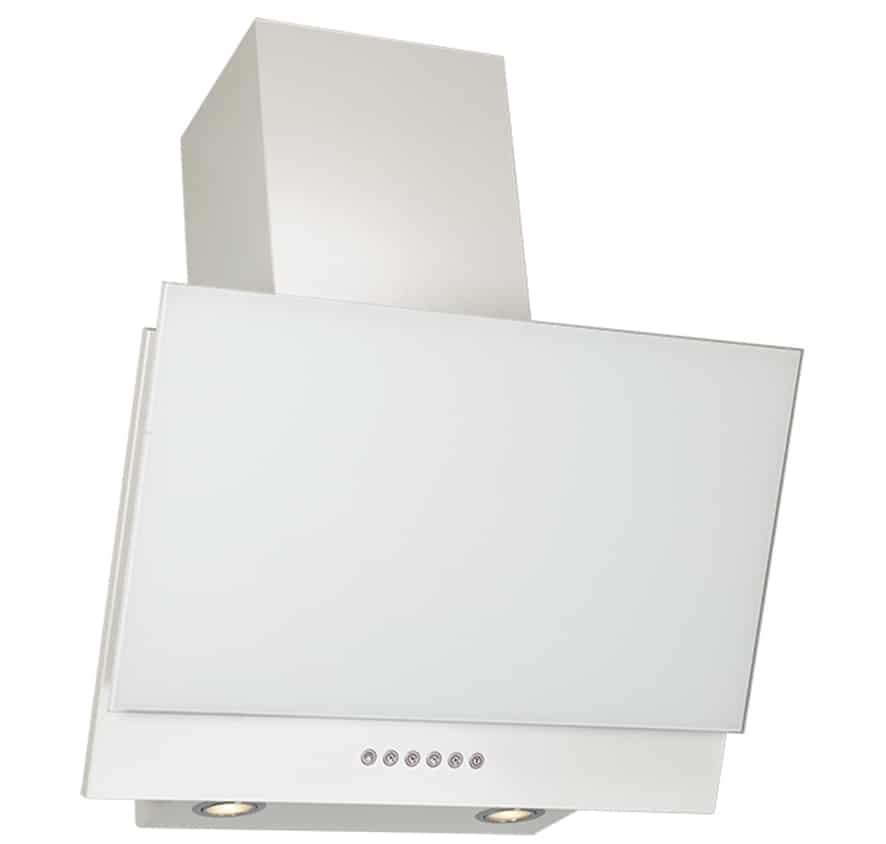

Наклонная вытяжка российского производителя Elikor
Hansa, Faber, Electrolux, Jet Air занимают значительную часть отраслевого рынка, притом ценообразование у них напрямую зависит от статуса производителя и его политики распределения ресурсов. Крона, Elica – представители бюджетного сегмента, здесь стоимость техники начинается от 15 тыс. рублей.
Важные правила установки вытяжки
При самостоятельном подключении устройства важно соблюдать правила для установки бытовой вытяжки над встроенной или отдельно стоящей газовой плитой:
- Вентиляционный прибор должен располагаться на 60 см от плитки;
- Ширина вытяжки соотносится с шириной плиты, поэтому ее нужно ставить после покупки и монтажа плиты;
- Розетки электрических моделей лучше разместить на отдалении от плитки — это исключит риски возгораний;
- В случае прямого подключения вытяжки к воздухоотводящему каналу у трубы должно быть минимум изгибов;
- Заборное отверстие, равное по ширине варочной поверхности, работает максимально эффективно;
- Оптимальное удаление вытяжки от нагревательных устройств — от 75 до 80 см;
- Если в квартире или доме нет вентиляционной шахты, подойдет вытяжной прибор с рециркуляцией воздуха;
Изделие должно соответствовать интерьерному решению кухни по цвету и стилю.
Важно! В брошюре производителя указываются стандартные параметры с учетом мощности прибора, стиля кухни, роста пользователя
Разновидности вытяжек по принципу установки
Как быстро установить эффективную вытяжку над рабочей газовой бытовой плитой? Эксперты советуют обращать внимание на способ монтажа техники:
- Купольные модели. Крепятся настенным способом, подходят для помещений в классическом и современном стиле. Устройства обрабатывают большие объемы воздуха, исполняются как купол, расположенный над плитой. Труба с квадратным сечением интегрируется в вентиляцию. Купольные модели предназначены для встройки в проточную систему;
- Островные устройства. Подойдут для большой кухни с центральным расположением плиты. Вытяжку опускают над варочной поверхностью и соединяют с воздухоотводной системой трубой с квадратным сечением;
- Угловые приспособления. Устанавливаются под углом 45 градусов, предназначены для нестандартных по планировке и размещению магистралей кухонь. Поверхность вытяжки похожа на квадрат с усеченной угловой частью. Угловые модели практически не используются, поэтому имеют ограниченный набор функций;
- Плоские вытяжки. Компактные приборы с расположением рабочей панели параллельно плите. Монтируются настенным способом, под шкафом. Конструкции применяются в составе циркулярной вентиляции;
- Встраиваемые приспособления. Устанавливаются в подвесные шкафы, которые немного укорачивают. В мебели также проделывают вырезы под гофротрубу. Встраиваемые вытяжки самостоятельно установить сложно, лучше заказать готовые шкафы;
- Наклонные изделия. Современные вытяжные системы с угловым расположением. Их рабочая площадь аналогична горизонтальным устройствам. Вытяжки работают по принципу периметральной очистки, поэтому производятся без подвижных деталей;
- Выдвижные модели. Зона обслуживания продлевается благодаря выдвижным модулям снизу. Узел встраивается в навесной шкаф со скрытым или циркулярным воздуховодом. Недостаток вытяжек — маленькая длина и меньший захват воздуха. Выдвижную вытяжку лучше устанавливать в маленькой кухне;
- Настольные аксессуары. Приспособления встраивают на столе около варочной поверхности. В рабочем режиме панель выдвигается вверх по вертикали и откачивает загрязненный воздух.
Как выбрать и какой купить короб для вытяжки на кухню
На что же следует обращать внимание при выборе вентиляционного короба для кухни? Прежде всего, на рекомендации инструкции к вытяжке. Если же выполнить требования не представляется возможным, стоит опираться на самостоятельные расчеты и следующие советы:
Прямоугольные короба удобно размещать над мебелью, они гармонично смотрятся в малогабаритных кухнях
- Круглый вентиляционный короб визуально и физически занимает много места. Отдавать ему предпочтение стоит только в том случае, если комната имеет высокий потолок, немаленькую площадь и не загромождена мебелью.
- При желании максимально скрыть вентиляционный канал подойдет прямоугольная форма. Такой короб можно разместить на мебели и сделать его практически незаметным. Прямоугольная конструкция уместна при низком потолке и маленьких размерах кухни.
- Квадратную форму лучше использовать при незначительной длине короба, так как большие размеры усугубляют громоздкость. Кухня должна быть довольно просторной, чтобы данная модель органично вписалась.
Если оценивать конструкции с точки зрения материала изготовления, то пластиковые вентиляционные короба для вытяжки гораздо проще в установке, особенно когда существуют сложности с прямолинейностью вентканала. Монтаж можно выполнить самостоятельно, не прибегая к помощи специалистов. При подборе элементов из качественного пластика, цвет которого будет соответствовать гамме оттенков, используемых при создании дизайна кухни, устройство становится не только воздухоотводом, но и интересной частью интерьера.
Пластиковые вентиляционные короба для вытяжки легко устанавливать
Правильно технически установленный металлический короб – привлекательный доминирующий элемент дизайна. Выбирая такой вариант, следует учитывать высокую цену, необходимость обеспечения надежности креплений и постоянный уход за изделием для поддержания эстетичности.
Какие типы вытяжек проще маскировать
Вытяжные устройства делятся на:
- Рециркулярные;
- Проточные.
Рециркулярные вытяжки всасывают воздух над плитой в кухне с помощью вентиляторов, пропуская через акриловый фильтр, который впитывает влагу и остужает воздушный поток. Далее воздух поступает на угольный фильтр, который впитывает в себя запахи. После фильтрации вытяжное устройство выпускает поток в кухню через выходное отверстие. Рециркулярные устройства не подключаются к центральному вентканалу и не маскируются коробом, так как их можно просто встроить в один из модулей гарнитура.
Рециркулярная выяжка с коробом
Проточные вытяжки имеют длинный выводной рукав, по которому пары от плиты в кухне поступают в центральный вентканал. Скрыть его можно в подвесном или натяжном потолке, либо внутри самого гарнитура. Маскировка проточных моделей сложнее и занимает больше времени. Также, важную роль играет вид вытяжного рукава, который требуется скрыть. Он может быть сделан из гофры или секционных отводов.

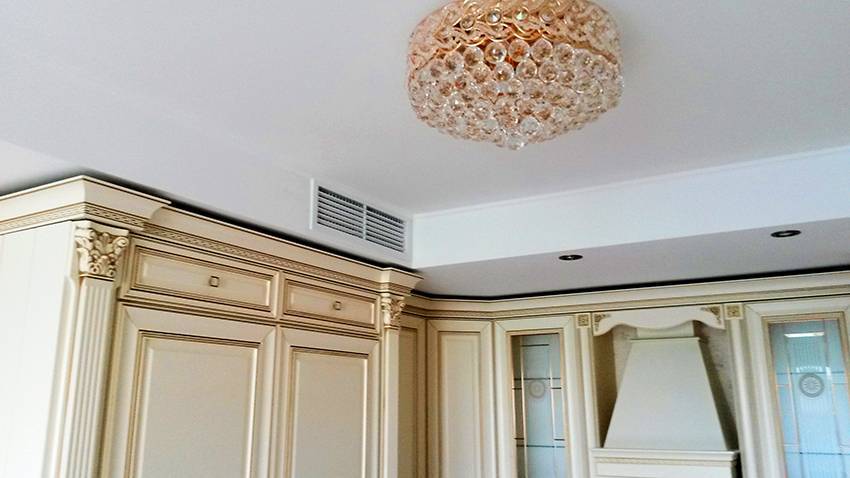

Маскировка внутри гипсокартонной секции потолка
Использование мебели
Самым простым вариантом будет доверить проведение замеров профессионалам. По снятым на месте размерам, будет изготовлен кухонный гарнитур, плавно «обтекающий» вентиляционный короб и делающий его незаметным.
В крайнем случае возможно использовать фальш-дверцы. В этом случае заказать нужно только двери, соответствующие цвету кухонного гарнитура. После чего оформить получившуюся нишу в виде шкафа.
Если замена мебели не предусмотрена, спрятать нежелательный элемент лучше всего за самым объёмным предметом кухонного быта – холодильником.
Кухня с удачной облицовкой вентиляционной нишиИсточник arxip.com
Рабочий кухонный фартук, проходящий через вентиляционный выступИсточник roomester.ru

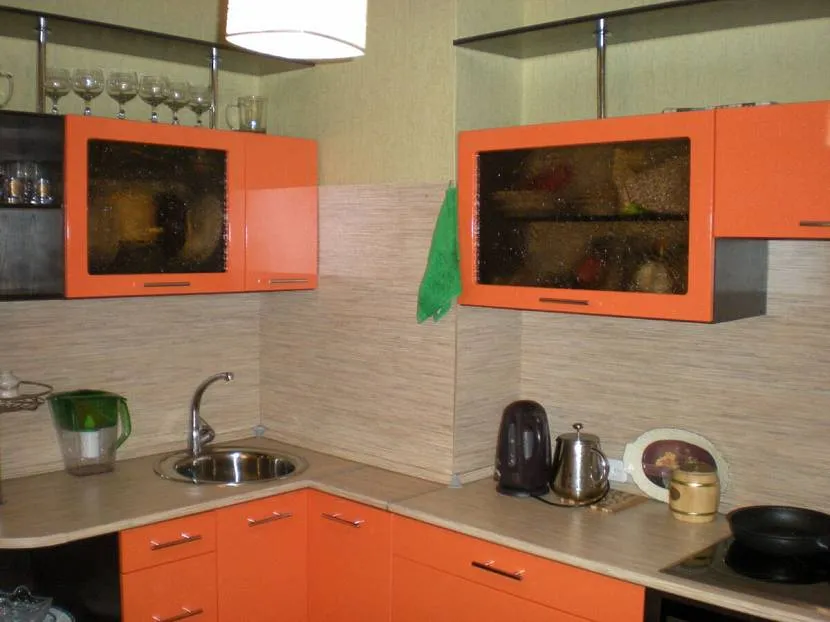

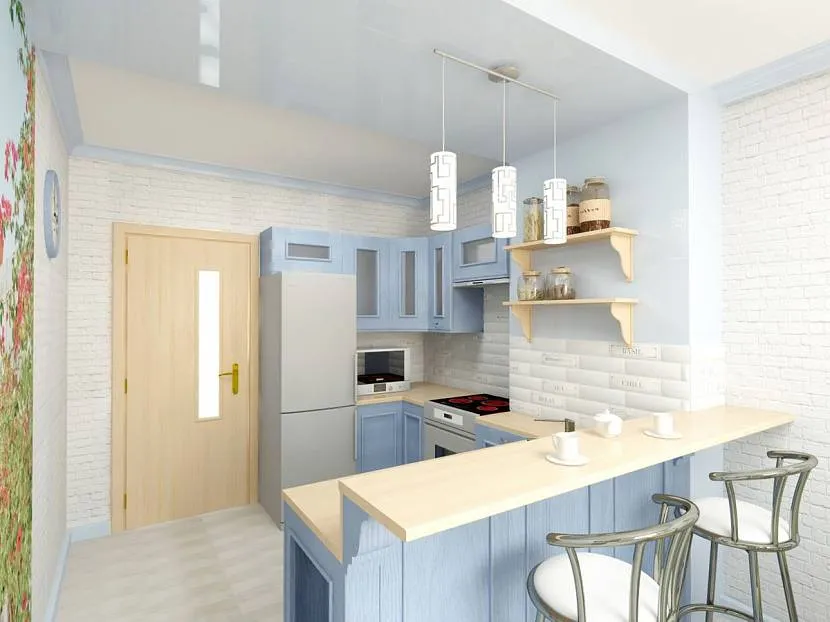

Интерьер небольшой кухни с вентиляционной коробкойИсточник cstor.nn2.ru
Заключение
Некоторые компании выпускают композиционные короба, в которых наружная поверхность выполнена из ПВХ, а внутренняя из анодированного алюминия. Считается, что такие конструкции способны работать с горячим воздухом прямо от вытяжки, не боятся солнечных лучей и механической нагрузки. По заявлениям производителей, благодаря алюминиевой вставке короба не собирают, как пластиковые трубы, пыль и грязь в результате электризации поверхности. Стоимость таких коробов в 2-3 раза выше, чем лучших пластиковых воздуховодов.
