Как выбрать трубы для вытяжки? Особенности монтажа пластиковых и гофрированных труб

Что есть на рынке: классификация воздуховодов

Вытяжка вместе с вытяжной трубой – важная составляющая благоустройства кухонного пространства. Техника, собирающая и отводящая запахи и продукты сгорания, поддерживает воздух и стены в чистом состоянии, и в этом умении значительно превосходит вентиляцию через форточку.

Обустройство вытяжной системы бывает разным. Промышленность выпускает два вида отводных труб:

• Воздуховоды фиксированной формы. Каналы имеют круглое, прямоугольное или квадратное сечение, изготавливаются из пластика или металла.
• Гофрированные каналы. Они разнообразны по материалу изготовления, но, в силу своей специфики, чаще имеют круглое сечение. Главная особенность таких труб – гибкость и способность растягиваться.

Строительный рынок предлагает гофрированные трубы в значительном ассортименте; по материалу изготовления они делятся на следующие категории:

• Оцинкованная или нержавеющая сталь.
• Алюминиевый сплав.
• Гибкий полимер (поливинилхлорид, полиэтилен высокого и низкого давления).
• Текстиль.

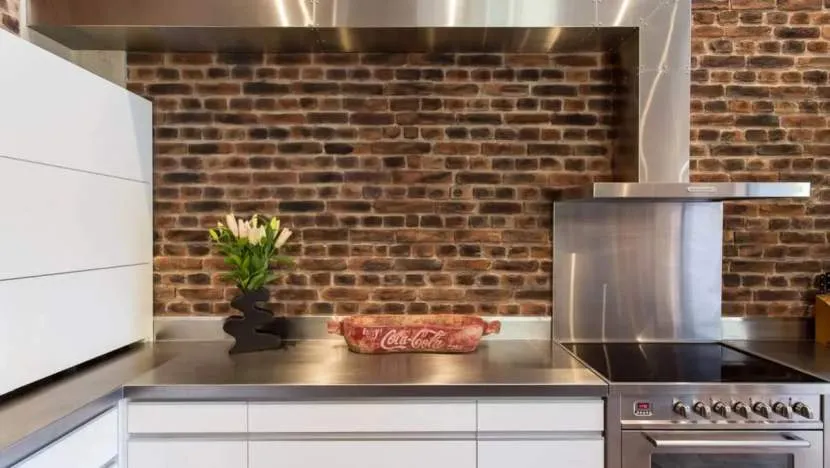

Система с использованием стальных коробовИсточник muros.co.nz

Гофротрубы из металлов имеют круглое сечение. Пластиковые воздуховоды бывают круглыми и прямоугольными (последние можно встретить в производственных и складских помещениях). Сфера применения изделий определяется типом и диаметром материала. Чтобы обустроить бытовую вентиляцию, чаще всего приобретают гофру из пластика или алюминия.

Гофрированные трубы изготавливают двумя способами:

• Каркасный. Алюминиевая фольга (или полимерная пленка) натягивается на металлический каркас.
• Спирально-навивной. Так производят изделия из металлической ленты (алюминий, сталь); они выходят дороже каркасных аналогов.

Каркасные гофротрубы отличаются особой гибкостью. Кроме того, после деформирования (растяжения) они восстанавливают первоначальный вид. Трубы, произведенные спирально-навивным методом, обладают временной (изначальной) гибкостью. После первого растяжения их нельзя вернуть в исходное положение, а для придания нужной формы приходится прилагать усилие.

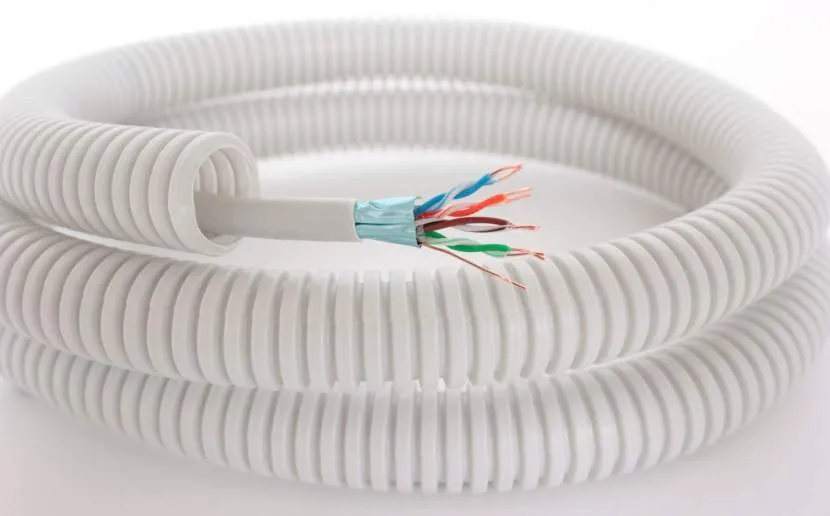

Гофра для интернет-кабеляИсточник гофрокабель.рф

Чем привлекательны воздухопроводы из пластика

На рынке сантехнических изделий вентиляционные пластиковые трубы появились сравнительно недавно и поначалу были ограничены в размерах. Каналы круглого сечения предлагались диаметром до 200 мм, а прямоугольного – 60 х 200 мм с соответствующим набором фасонных элементов. На данный момент размеры пластиковых труб и фасонных частей для них достигают 900 мм. Для изготовления каналов чаще всего применяются полимеры:

• поливинилхлорид (ПВХ);
• полипропилен.

Эти материалы не имеют каких-то решающих различий применительно к вентиляционным системам, поэтому нет смысла рассматривать изделия, изготовленные из них, по отдельности. Вместо этого попытаемся объективно оценить все достоинства и недостатки, которыми обладают пластиковые вентиляционные трубы. Альтернативой для них являются воздухопроводы из оцинкованной стали, данный анализ проведем сравнительно с последними. Начнем с достоинств:

1. Небольшой вес.
2. Приятный и эстетичный вид.
3. Долговечность и стойкость к химическим воздействиям.
4. Невысокие трудозатраты при монтаже.
5. Низкая стоимость.

В действительности пластиковые вентиляционные каналы ненамного легче металлических, особенно это касается труб больших диаметров. Тем не менее такое преимущество перед оцинкованными трубопроводами имеет место. Также верно и то, что поверхность пластмассы – гладкая, коэффициент шероховатости внутренних стенок, участвующий в аэродинамическом расчете, рекомендуется принимать 0.05. В то время как его значение у новых оцинкованных труб равно 0.1. Получается, что потери давления на трение в системах пластмассовых каналов будут ощутимо ниже.

В помещениях, где предусматривается открытая прокладка вентканалов, их эстетичный внешний вид играет большую роль. Современная вентиляция из пластика выглядит очень гармонично и при необходимости может быть подобрана по цвету, хотя цветовую гамму изделий нельзя назвать обширной. Особенно презентабельно выглядят прямоугольные пластиковые каналы белого цвета, вдобавок они помогают сэкономить место в силу своей конфигурации.

Полипропилен и поливинилхлорид (ПВХ) по своим физическим свойствам действительно не подвержены воздействию химически активных веществ, таких как неорганические кислоты и щелочи. По этой причине труба из пластика рекомендована к применению на участках химических производств, где оцинкованная сталь скорродирует очень быстро. Если же говорить о применении ПВХ каналов в быту, то их долговечность не подлежит сомнению, материал прослужит не один десяток лет. Скорее всего, изделие будет заменено из-за того, что просто покроется копотью на кухне.

Варианты подключения вытяжки

Практически все современные системы вентиляции кухни могут работать в двух режимах: Приток и Циркуляция. В чем же различия между этими двумя режимами?

В рециркуляционной вытяжке очистка пара происходит только в простом жироулавливающем фильтре, который состоит из нескольких слоев тонкой стальной сетки. Это задерживает крупные, липкие частицы, которые могут засорить систему. Затем пар направляется в воздуховод, ведущий к воздухозаборнику дома.

Рециркуляционные бонеты не обязательно подключать к центральной системе вентиляции. Вместо этого они дополняются вторым фильтром — фильтром с активированным углем. Предварительно очищенный воздух поступает в картридж с активированным углем, где он освобождается от продуктов сгорания и посторонних запахов. После двойной очистки воздух снова поступает в камеру.

Основные нюансы при выборе

Широкое разнообразие гофрированных труб, представленное на полках строительных магазинов, создает трудности при выборе наиболее подходящего варианта для оборудования вентиляции. Для того чтобы приобрести оптимальное изделие, нужно руководствоваться следующими параметрами:

• материал;
• стоимость;
• длина конструкции, ее диаметр;
• качество.

• материал;
• стоимость;
• длина конструкции, ее диаметр;
• качество.

Диаметр изделия должен полностью соответствовать рекомендациям, которые указывают в инструкции к вытяжке. Если выбрать большую или меньшую конструкцию, то оборудование может недостаточно удалять запахи из кухни или даже сгореть.

Не следует игнорировать инструкцию, приведенную изготовителем. В некоторых ситуациях в комплекте с вытяжным вентилятором имеется воздуховод. Хорошо, если его будет достаточно в конкретной ситуации. В противном случае потребуется самостоятельный подбор системы.

Кроме того, нужно тщательно проверить необходимую длину гофры. Замеры проводятся от входа патрубка вытяжной вентиляции до отверстия в стене. Путь нужно выбрать тот, который будет повторять труба.

https://youtube.com/watch?v=yIC7h9Ak9EI

Важно учесть, что труба может гнуться под определенным углом. Это позволяет провести прокладку оптимального пути

Монтаж изделия производится в растянутом виде, что тоже важно учитывать.

Еще один важный аспект — материал конструкции. Иногда по цветовым параметрам лучше подходит пластик. Однако не стоит забывать, что подобное изделие будет создавать шум при отведении воздушных масс.

Гофротруба должна быть без каких-либо вмятин или царапин. Можно попробовать растянуть ее по всей длине, чтобы убедиться в отсутствии просветов или дыр. Если конструкция сомнительного качества, от приобретения лучше отказаться.

Немаловажным параметром является и цена. Перед покупкой желательно изучить аналоги, чтобы не переплатить лишнего.

Большое значение имеет место расположения гофры. Если и монтаж планируется на улице или в различных системах приточной вентиляции, в которых осуществляется нагрев или охлаждение, нужно выбирать модели, имеющие термоизоляцию. Гораздо удобнее приобрести готовую конструкцию, чем в будущем утеплять ее своими руками.

Монтаж труб вентиляции в помещениях с перекрытиями

При монтаже труб вентиляции в помещениях с перекрытиями необходимо соблюдать определенные нормы и требования, чтобы обеспечить правильное функционирование системы вентиляции и избежать возможных проблем.

Во-первых, необходимо учитывать необходимость прохождения труб вентиляции через перекрытия. Для этого требуется предусмотреть специальные отверстия или проходы в перекрытиях с соблюдением строительных норм и правил.

Во-вторых, при прохождении труб вентиляции через перекрытия необходимо обеспечить их герметичность. Для этого используются специальные герметизирующие материалы, такие как резиновые прокладки или герметики.

В-третьих, при монтаже труб вентиляции в помещениях с перекрытиями следует учитывать возможность протечек или конденсации воды. Для предотвращения этих проблем необходимо использовать водонепроницаемые материалы и практические решения.

Для обеспечения правильного монтажа труб вентиляции в помещениях с перекрытиями существуют определенные нормы и рекомендации. Например, диаметр трубы должен быть достаточным для передачи необходимого объема воздуха, а наклон должен обеспечивать свободное стекание конденсата и предотвращать его затечение.

Также, при монтаже труб вентиляции в помещениях с перекрытиями рекомендуется использовать крепежные элементы, такие как кронштейны или скобы, для обеспечения надежной фиксации труб и предотвращения их перемещения и провисания.

Важно помнить, что монтаж труб вентиляции в помещениях с перекрытиями должен выполняться в соответствии с требованиями нормативных документов и правил проектирования и строительства

Декоративные работы

Многих людей не устраивает вид больших труб на кухне, и они задаются вопросом, как спрятать трубу от вытяжки. Есть несколько способов благоустройства воздуховода:

1. Сделать . Самое простое решение проблемы. Короб можно покрасить в основной цвет кухонного интерьера. Вмонтировать в него различные светильники или светодиодные ленты.

Гипсокартоновый короб на воздуховоде

2. Если вытяжка устанавливается до отделочных работ в помещении, то основную часть вентиляционных труб можно спрятать под конструкцией любого типа подвесного потолка.

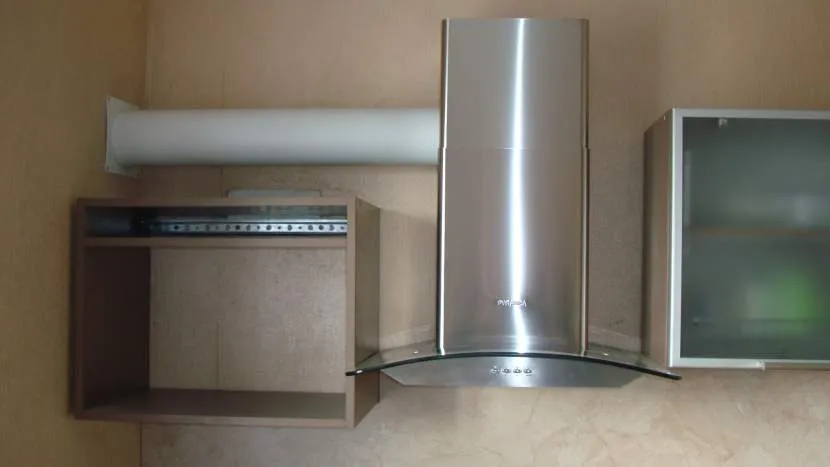

Воздухоотвод вмонтирован в подвесной потолок

3. Труба вентиляционная пластиковая для вытяжки может быть дооборудована в дополнительную полку или во что-то другое.

Декоративная отделка воздуховодных труб зависит от желания и фантазии потребителя.

Если правильно подобрать и смонтировать вытяжное устройство на кухне, то можно избавиться от излишнего скопления водяных паров и неприятных запахов.

Особенности выбора подходящей гофры для вытяжки

Разнообразие воздуховодов, предлагаемых на строительном рынке, создает определенные трудности; чтобы сделать оптимальный выбор, необходимо ориентироваться на следующие критерии:

• Материал изделия и связанные с ним эстетические и эксплуатационные характеристики.
• Диаметр и длина, главные технические параметры.
• Качество и цена.

С точки зрения монтажа и беспроблемной эксплуатации важнее всего выбрать оптимальный диаметр канала. При этом полезно руководствоваться следующими правилами:

Длину вентиляции определяют заранее (до покупки оборудования): если она превышает 3 м, потребуется вытяжка большей мощности.

Пластиковый отвод в вентиляцию проще в уходеИсточник sladkiyson.net

Об устройстве воздуховодов разного вида в следующем видео:

• Диаметр гофротрубы подбирают под конкретную вытяжную систему. Любая вытяжка сопровождается инструкцией, содержащей необходимую техническую информацию. Оптимально, если совпадают все три диаметра: выходного патрубка вытяжки, самой трубы и входа вентиляционной шахты.
• Если вы не нашли трубу нужного диаметра, ее лучше заменить изделием большего сечения, чем меньшего. При зауженном проходе оборудование будет работать в усиленном режиме, что приведет к его преждевременному износу.
• Гофру покупают вместе с хомутами для крепления. Также необходимо приобрести подходящую по размеру вентиляционную решетку, а в случае с диаметром большего размера – переходник, подходящий для диаметра гофры и выхода вытяжки.

Стандартные гофрированные трубы для бытовых вытяжек выпускаются с диаметрами от 10 до 15 см (100, 120, 125, 150 мм). Другие варианты тоже есть, но они встречаются реже. Иногда гофру предлагают приобрести пи покупке вытяжки. Такое предложение удобно, но знающие люди советуют отнестись к нему внимательно: вам могут предложить некондиционный или слишком дорогой товар.

Параметры вентиляции определяют заранееИсточник kazanexpress.ru

Если вы отправились покупать гофру, нужно знать не только ее диаметр, но и длину. Ее необходимо определить заранее, чтобы не переплачивать, для чего достаточно промерить расстояние от вытяжки до вентиляционного канала

При этом важно понимать, что лишнее все равно придется отрезать, так как трубу при монтаже вытягивают на всю длину. Если не вытянуть ее полностью, ребра будут увеличивать сопротивление для воздуха

О производительности системы с гибким воздуховодом в следующем видео:

Установка гофры и прокладка вентиляционного канала

Для подключения гофротрубы к вытяжке и вентиляционной шахте потребуются хомуты, алюминиевый скотч, силиконовый герметик. Также под рукой должна быть решетка с обратным клапаном и переходник с квадратного на круглый (если у вытяжки прямоугольный патрубок). Установку выполняют в следующем порядке:

Гофрированный рукав растягивают на всю длину. Один конец фиксируют на выходном патрубке вытяжки при помощи герметика. Для полной стыковки состав наносится на чистую высушенную поверхность.

Вентиляцию нередко маскируют коробом из гипсокартонаИсточник pinimg.com

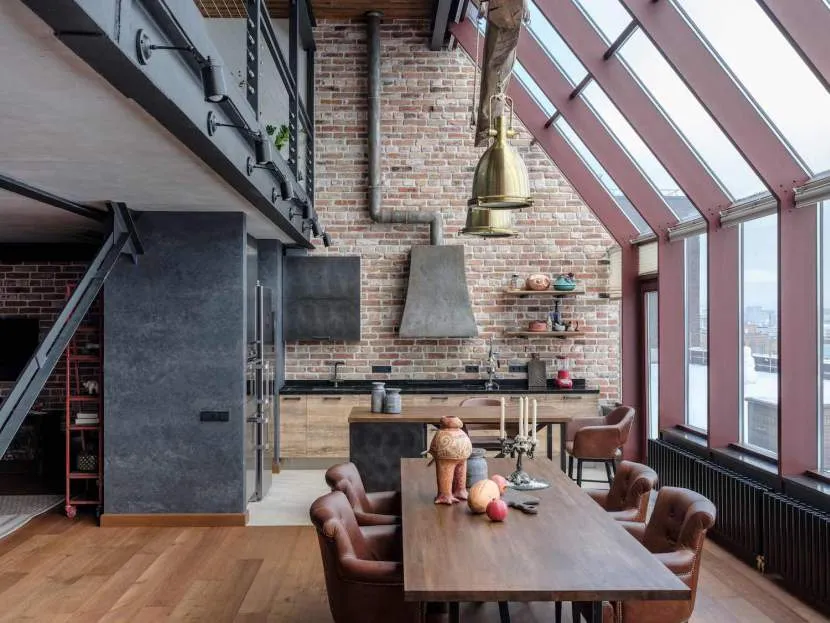

Воздуховод как стильная деталь интерьераИсточник amazingarchitecture.com

О правильном подключении гофры в следующем видео:

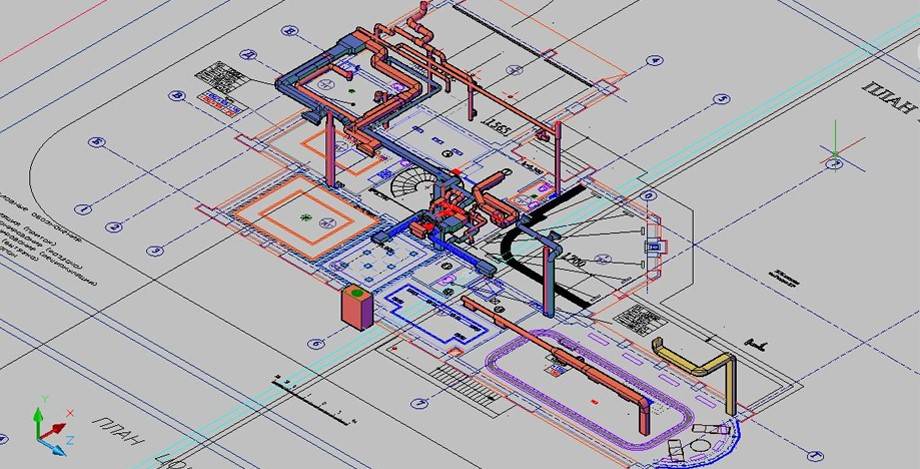

Использование программного обеспечения

Расчеты с помощью формул и таблиц могут показаться слишком сложными для людей, не имеющих опыта в проектировании систем вентиляции. Хорошим решением в такой ситуации будет использование специальных программ, которые не только упрощают процесс, но и принимают в расчет дополнительные параметры, которые сложно учесть в ручном подсчете.

В открытом доступе можно найти множество подобных программ. Например, программа Vent-Calc. Она не только подбирает нужный диаметр вентиляционной трубы, но и генерирует приближенный к реальности полный образ сети вместе со всеми основными аэродинамическими характеристиками.

В расчетах используется сразу несколько параметров: температура, расход воздуха, скорость.

С помощью программы можно провести следующие расчеты:

Среди аналогичных программ можно назвать:

1. CADvent;
2. Ventmaster.

Процесс установки

Подсоединение гофры к вытяжному вентилятору и вентиляционной системе под силу провести домашнему мастеру. Для выполнения этих манипуляций потребуются следующие детали:

• хомуты;
• решетка, оборудованная обратным клапаном;
• переходники с круга на квадрат;
• лента из алюминия;
• силикон.

• хомуты;
• решетка, оборудованная обратным клапаном;
• переходники с круга на квадрат;
• лента из алюминия;
• силикон.

Переходник понадобится в том случае, если вытяжка оснащена квадратным патрубком, а купленная труба — круглая. Желательно приобретать гофротрубу для вытяжки и все элементы в одно время. Это позволит купить нужное количество деталей. Для соединения двух и более изделий в единую конструкцию можно использовать алюминиевый скотч. Последний прочно фиксирует металлические детали. Единственное условие — его нужно аккуратно наклеить на поверхность.

Затем трубу следует растянуть по всей длине. В таком положении один конец нужно закрепить к выходному патрубку вытяжного вентилятора. Для крепления следует применять патрубок из металла и силикон. При прокладке гофры через каждый метр требуется устанавливать дополнительные хомуты. Эти элементы позволят правильно зафиксировать воздуховод.

Если дистанция до отверстия вентиляции в стене менее метра, дополнительные хомуты не требуются. Если расстояние больше 3 м, желательно приобрести более мощную вытяжку. Это обусловлено тем, что чем длиннее канал, тем более мощное оборудование требуется.

После установки дополнительных хомутов нужно только соединить гофротрубу с отверстием вентиляции, вставив второй конец гофры в короб. Место, где соединяется труба и белая решетка, закрывающая вентотверстие в стене, желательно хорошо обработать герметиком. Затем следует проверить качество монтажа. Для этого необходимо включить вытяжку и прислонить бумажный лист. Если он будет притягиваться, установка проведена правильно.

Следующим шагом можно приступить к декоративным работам. Тут подойдет специальный кожух для вытяжки. Однако в некоторых ситуациях этого бывает недостаточно, и тогда хозяева включают фантазию и подбирают более подходящий вариант. Так, гофротрубу можно спрятать в навесных шкафах.

В зависимости от стиля кухни, трубу можно скрыть под навесным потолком. В случае если помещение выполнено в стиле хай-тек, металлическая конструкция дополнит общий интерьер. Бывает, что элементы вентиляции органично вписываются в общую картину, не выбиваясь из композиции в целом.

Как спрятать гофру от вытяжки

Часто громоздкая гофра может подпортить интерьер кухни. Лучше бы обойтись без гофры совсем, и установить вытяжку рециркуляционного типа, работающую с использованием фильтров, улавливающих жир или угольных

Но это дорогостоящий вариант, поэтому, обратим внимание на другие способы скрыть не совсем красивую гофрированную трубу

Чтобы её замаскировать, используют следующие варианты:

1. Декорирование гипсокартонным коробом, создающим двухуровневый потолок.
2. Закрыть пластиковым коробом, которые продаются как элементы декора разнообразных форм и расцветок с оснащением светильниками. Применение пластикового короба возможно при условии расположения вытяжки недалеко от вытяжного канала и отсутствия большого количества прямых углов. Не соблюдение этих условий приведёт к плохому оттоку воздуха.
3. Скрыть трубу внутри встроенного шкафчика, который можно расположить прямо над плитой до самого потолка или в нескольких шкафчиках на протяжении всей длины гофры.
4. Украсить трубу при помощи декоративных элементов, превратив конструкцию в деталь интерьера. Можно для этой цели привлечь дизайнеров. А можно просто покрасить гофру в тон стен кухни.
5. Закрыть трубу навесным потолком, в котором помещено локальное освещение. И светло и труба не видна.

Спрятанная в подвесном шкафчике гофрированная труба.

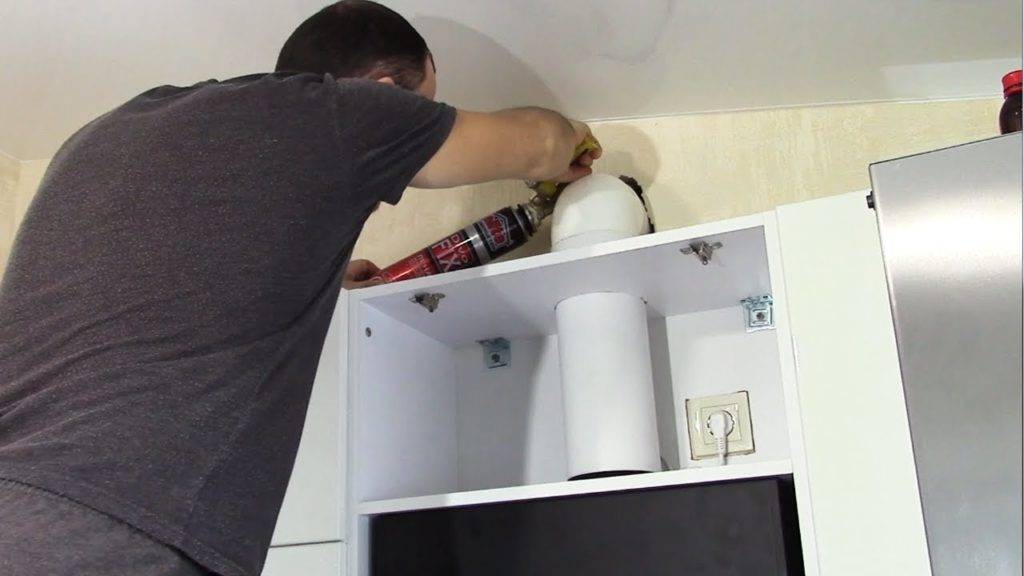

Для установки трубы в подвесном шкафу необходимо:

• снимаем шкафчик;
• отмечаем места для отверстий на полках;
• выпиливаем электролобзиком и обклеиваем края отверстий мебельным профилем; гибкие профили просто изгибаем под нужным углом, жёсткие разогреваем строительным феном; профиль садится на «жидкие гвозди»;
• помещаем полки в шкаф, который закрепляем на постоянном месте;
• через отверстия при помощи шурупов крепим гофру.

Выпиливание отверстий под гофру.

При покупке вытяжки обратите внимание на вентиляционные комплекты, где оборудование предлагается с уже присоединённым гофрированным рукавом. Монтаж таких комплектов не сложен, а маскировка труб не нужна. Всё оборудование выполнено в одном стиле и цвете, что делает его украшением интерьера кухни

Всё оборудование выполнено в одном стиле и цвете, что делает его украшением интерьера кухни

Монтаж таких комплектов не сложен, а маскировка труб не нужна. Всё оборудование выполнено в одном стиле и цвете, что делает его украшением интерьера кухни.

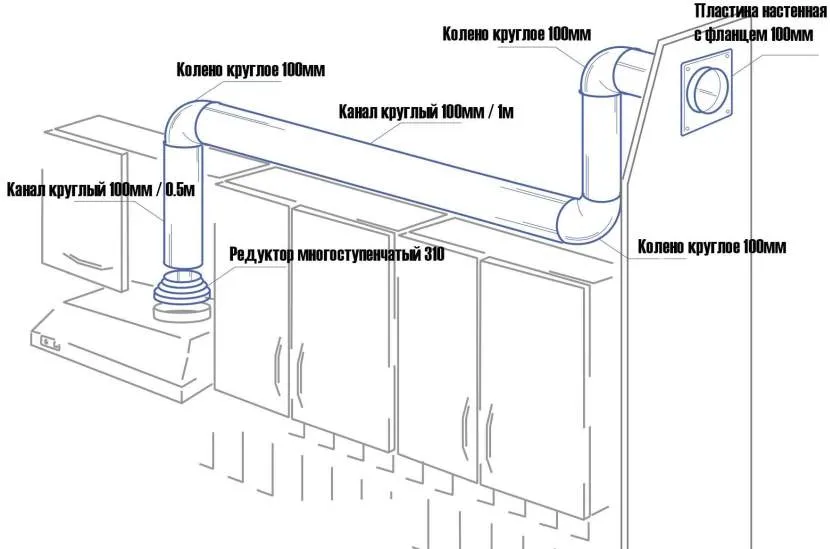

Правила монтажа воздуховодов

Монтаж воздуховода для кухонной вытяжки следует начинать с проектирования трассы. После определения места, где будет располагаться вытяжной агрегат, намечается линия до входа в общедомовую выпускную шахту.

При этом нужно добиться минимизации изгибов будущего воздухопроводящего рукава. Чтобы не падала производительность системы, перегибы должны иметь тупой угол.

При углах менее 900 вероятно возникновение обратной тяги.

Для подсоединения воздухопроводящих элементов к выпускной шахте вентиляционная решетка должна иметь две зоны с отверстиями. Одно предназначается для рукава принудительной вентиляции, а другое, обеспечивает работу естественной системы вентиляции.

Установку воздуховода на кухне нетрудно осуществить своими руками. Алюминиевая гофра крепится к выпускному патрубку прибора для воздухоочистки обычным хомутом.

Затем ее укладывают по намеченной линии с максимально возможным растяжением. Это делается для того, чтобы исключить провисание.

Далее при помощи хомута осуществляется подсоединение к вентиляционной решетке.

Трасса через каждые 0,5-1,0 м крепится к стене.

Пластиковые секции собираются с помощью соединителей и углов, количество которых определяется при проектировании. Все стыки тщательно герметизируются.

Для стыковки с фланцами выводов на вытяжном приборе и вентиляционной вытяжной решетке при необходимости используются соответствующие переходники.

Необходимость вентиляции для септиков, кессонов, канадских колодцев

Такие конструкции самодельного или заводского производства пользуются большой популярностью при обустройстве системы канализации частного дома или дачи.

Одной из задач канализационных сетей является устранение неприятных запахов, поэтому важнейшим элементом септика является система воздухообмена, позволяющая эффективно выводить неприятные запахи не только из зданий, но и из септика и пространства рядом с ним.

Вентиляция в септике устанавливается в обязательном порядке, т. к. она решает четыре важнейшие задачи:

1. Выведение неприятных запахов из здания.
2. Препятствование попаданию (возвращению) неприятных запахов из септика в помещения дома.
3. Отвод неприятных запахов из резервуара септика.
4. Обеспечение отсутствия неприятных запахов на участках вокруг септика.

Очистка в септике происходит за счёт жизнедеятельности микроорганизмов. Аэробным бактериям для жизни необходимо поступление свежего кислорода. В процессе очистки они выделяют углекислый газ, сероводород и тепло. Анаэробные бактерии (живут в бескислородной среде) активно выделяют метан.

Вентиляция позволяет обеспечить для микроорганизмов благоприятные условия для жизни. При необходимости обеспечивается подача кислорода, выводятся излишки метана, углекислого газа, тепла.

Кессон – специальное водонепроницаемое сооружение, обустраиваемое над скважиной водоснабжения, предназначенное для защиты водопровода от попадания грунтовых вод и замерзания конструктивных элементов зимой.

Обычно обсадная труба скважины для воды не выводится на поверхность, потому что это приведёт к загрязнению и замерзанию. Верхний конец канала углубляется на 2—2,5 м, т. к. средняя глубина промерзания грунта в наших широтах 1,5—2 м. Вокруг выхода обсадной трубы обустраивается углублённый в грунт кессон.

Используется два основных вида кессонов:

• герметичная металлическая ёмкость;
• бетонная коробка с горловиной для люка.

Кессоны используются не только как элемент системы водоснабжения и канализации, но и в качестве погреба или подвала в гараже, доме или другой хозяйственной постройке.

Кессон используется как элемент системы водоснабжения и канализации, а также в качестве погреба или подвала

Почва обладает стабильными температурными параметрами в течение всего года: летом она ниже, чем в здании, а зимой тепло сохраняется. Установка системы труб, обеспечивающих приток воздуха, позволяет регулировать воздухообмен и температурный режим в здании.

Обустраивать систему канадских колодцев стоит при строительстве дома. Подвести систему к уже построенному зданию достаточно проблематично.

Форма внутреннего сечения канала воздуховода

По форме внутреннего сечения канала воздуховоды различаются на:

• круглые;
• плоскоовальные или овальные;
• прямоугольные.

Самыми эффективными по праву считаются круглые воздуховоды. В них сопротивление воздуха наименьшее и, следовательно, меньшие потери давления. Кроме того, круглые воздуховоды стоят дешевле прямоугольных и плоскоовальных изделий. Прямоугольные воздуховоды имеют меньшую эффективность, но за счет компактности их использование имеет широкое распространение при строительстве зданий. Есть и такой момент – еще недавно оборудование для производства круглых воздуховодов стоило на один-два порядка дороже, чем то, что применялось для изготовления прямоугольных. И хотя ситуация уже изменилось, производителей прямоугольных воздуховодов на рынке довольно много.

Наименее распространены плоскоовальные воздуховоды, при этом они по определенным параметрам превосходят и прямоугольные и круглые воздуховоды.

Леонтий Пашков, Ведущий менеджер компании «ТРЕЙД ГРУПП»

«Отличительной особенностью текстильных воздуховодов является то, что они рассчитываются и производятся под конкретный объект, под конкретное техническое задание. При этом учитывается много факторов: габариты помещения, высота подвеса воздуховодов, температурные режимы и конечно, пожелания заказчика

В качестве преимущества воздуховодов прямоугольных перед круглыми можно выделить то, что они более органично вписываются в интерьер, их проще вписать в угол под потолком, но на этом их достоинства практически заканчиваются.

В последнее время нередко производят замены прямоугольных вентиляционных труб на круглые. Площадь поверхности круглого воздуховода на 12% меньше площади поверхности аналогичного по живому сечению квадратного воздуховода. При соотношении сторон прямоугольного воздуховода как 1:4, разница возрастает до 40%. Это делает эффективным замену одного плоского воздуховода на несколько круглых, идущих параллельно.

Если сравнивать эффективность круглых и плоскоовальных воздуховодов, первенство останется за традиционными круглыми воздуховодами. Но плоскоовальные воздуховоды, помимо возможности компактно размещаться там, где круглые воздуховоды занимают слишком много места, обладают большей эффективностью, чем прямоугольные. Потери давления воздуха в плоскоовальных воздуховодах значительно ниже за счет скругленных углов и меньшей турбулентности воздушных потоков в воздуховоде.

К тому же внешний вид плоскоовальных воздуховодов превосходит обоих своих «конкурентов», что делает их особо ценными при открытом размещении в пространстве.

Вентиляционная система курятника

Систему вентиляции из ПВХ можно сделать не только в доме, но и в других помещениях, например, в курятнике. Для этого надо взять две трубы длиной по 2 метра и диаметром 20–25 см. Последовательность действий:

1. Сделать два отверстия в потолке. Одно из них располагается прямо над насестом. Место для второго выбирается так, чтобы куры там находились как можно меньше времени. Диаметр у этих отверстий должен совпадать с диаметром труб.
2. Закрепляется первая над насестом. Внутри помещения должно быть около 30 см от неё, над крышей – примерно 1,5 м.
3. Вторую трубу расположить на расстоянии 20 см от пола курятника.
4. Над каждой нужно установить защиту, чтобы в них не попадала вода.

Первая труба служит для отвода воздуха из помещения, вторая – подводит свежий воздух в курятник.

Совет

Справка. Такой вентиляции будет достаточно для небольшого помещения.

Подробную информацию об изготовлении простой, но эффективной системы вентиляции курятника, вы узнаете из данного видео:

другой статье

Различия вентиляционных труб по жесткости

По степени жесткости пластиковые трубы для вентиляции делятся на жесткие линейные и гибкие конструкции. Область применения этих позиций зависит от степени сложности магистрали и условий эксплуатации. Жесткие линейные системы рекомендуется оформлять поворотными и соединительными угловыми элементами, позволяющими удобно проложить линию магистрали к источнику забора свежего воздуха.

Для изготовления гибких вентиляционных коммуникаций, применяют разные виды пластика, физические свойства которых определяют область использования гибкого воздуховода. Если сравнивать эксплуатационные показатели гибких и жестких вентиляционных труб, то следует отметить снижение скорости воздушного потока в рифленых стенках гибких воздуховодов и их низкую звукоизоляцию.

Гофрированный воздуховод

Данный тип труб для вытяжки характерен тем, что монтировать его очень просто. Чтобы установить металлическую гофру на кухне, нужно закрепить её одним концом к вытяжке, а другим – к каналу вентиляции. Помогают в монтаже круглые хомуты, они стягиваются болтами.

Достоинства гофрированного воздуховода:

• Материал способен растягиваться по длине на немаленькое расстояние.
• Диаметр гофрированной трубы может быть больше, чем диаметр вытяжки. Воздуховод просто плотно прижимается хомутом к той зоне, где находится переходник.
• Данная конструкция достаточно дешево стоит, и эта привлекательная цена во многом обуславливает её популярность.

Альтернативой вышеперечисленным видам труб для вытяжек являются оцинкованные трубы. Они практически не ржавеют, и надежно выводят запахи из кухни. Различные системы воздуховода – фланцевые, сварные, бесфланцевые – включают в себя оцинкованные трубы.

Металлическая гофротруба для вытяжки легко монтируется и не дорого стоит, что делает ее доступной во всех отношениях

Соединители и фитинги

Для сборки пластиковых воздуховодов в единую вентиляционную систему применяются различные элементы:

• соединитель прямой — с помощью прямых деталей собираются прямые линии воздухообменной системы одного диаметра или сечения,
• колено 90º Соединяет воздуховоды одного типоразмера под прямым углом,
• переходник прямой для круглых и прямоугольных каналов. Применяется для соединения секций вентсистемы круглого и плоского профиля,
• соединительный элемент с клапаном — устройство, предотвращающее чрезмерное охлаждение помещения, проникновение неприятного запаха из центрального вентиляционного канала многоквартирного дома,
• плоский переход — для соединения прямоугольных каналов с изделиями разных размеров поперечного сечения,
• переход «круг — прямоугольник» является соединительным узлом для стыковки каналов разной формы сечения,
• плоский тройник — соединяет два ответвления с основной линией,
• крестовина — соединяет три ответвления с основной магистралью,
• соединитель универсальный — применяется для изменения направления трассы в горизонтальной плоскости под углом в диапазоне от 3º до 48º,
• решётка защитно — декоративная — используется для оформления отверстий на торцах трассы,
• пластина — элемент, оснащённый фланцем. Фиксируется к стене с помощью саморезов, применяется подсоединения к отверстию центрального вентиляционного канала,
• редуктор — ставится в местах стыковки труб одной конфигурации, но разных размеров,
• кронштейны — используется для крепления канала к поверхностям стен и перекрытий.

Нормативная база

Основным показателем, который используется при подборе диаметра воздуховода, можно считать расход воздуха в единицу времени. В СНиП 41-01-2003 записаны основные требования к вентсистеме как с точки зрения продуктивности, так и по части геометрических размеров.

Например, согласно этому нормативу для жилого помещения приток воздуха должен составлять (на 1-го человека):

• для помещений с площадью более 20 м 2 – либо 30 м 3 /час, либо не меньше 0,35 воздухообмена, рассчитанного, исходя из всего объема квартиры. Окончательно при расчетах принимается большее значение;
• если же площадь помещения не превышает 20 м 2 , то воздухообмен можно просто принять исходя из средней величины 3 м 3 /час на 1 м 2 площади.

Нормативные значения воздухообмена

То есть через комнату средних размеров (19-20 м 2 ) в час вентиляция должна обеспечить циркуляцию порядка 60 м 3 . Малый типоразмер, например, вентиляционная труба 75 мм просто не справится с этой задачей.

Тот же норматив (СНиП 41-01-2003) содержит и некоторые требования по части размеров трубопровода.

Что касается профильных воздуховодов, то ориентироваться нужно по большей стороне:

• при размере до 250 мм толщина стенки должна быть равной 0,5 мм;
• с ростом размеров до 1250 – 2000 мм толщина стенки увеличивается до 0,9 мм;
• если размер большей стороны превышает 2000 мм, то нужен дополнительный расчет по обоснованию толщины металла.

На фото – обычная вентиляционная труба

Если свои ограничения и по части круглых вентканалов:

• например, круглые вентиляционные каналы диаметром менее 200 мм допускается использовать только если толщина стенки не превышает 0,5 мм. Даже если вентиляционная труба 160 мм будет иметь толщину стенки 0,6 мм, строго следуя нормативу ее должны заменить. В частном строительстве, конечно, таких жестких ограничений нет;
• а вот в случае с крупным диаметром (от 1800 до 2000 мм) толщину стали можно увеличить до 1,4 мм. Это необходимо, чтобы воздуховод просто не согнулся под собственным весом.
