Монтаж электрического теплого пола под плитку своими руками
Чтобы самостоятельно смонтировать теплый пол под финишное покрытие в виде плитки, следует придерживаться следующего алгоритма:
- На плане комнаты чертится схема расположения матов.
- Выбирается точка установки терморегулятора на высоте от 300 мм от пола. При монтаже теплого пола во влажных помещениях, терморегулятор рекомендуется выносить за его пределы.
- Намечают линию штробления под проводку.
- Оборудуется гнездо под коробку.
Выпиливается штроба под проводку.
По стене и на полу прокладывается гофра, в которую заводят кабель с термодатчиком.
Холодные концы матов монтируют одновременно с гофрой, штробу на полу заделывают раствором.
По схеме раскладывают нагревательные маты.
При необходимости изменить направление укладки, поддерживающую сетку осторожно рассекают ножницами
- Пересечение проводов не допускается, минимальное расстояние между соседними полосами не более 50 мм.
- Маты фиксируют к основанию силиконовым термоклеем.
- Для коммутации проводов удаляется 1 см изоляции, после чего концы соединяются в обжимной клемме.
- Герметичность соединения достигается воздействием высокой температуры, для чего используется строительный фен.
- Тестером проверяются все точки соединения проводов.
- Монтируется коробка и терморегулятор.
Клеящий раствор размешивают в емкости и наносят шпателем на установленные маты.
Укладывается плитка.
Составление схемы
Есть две основных схемы монтажа теплого водяного пола: «змейка» и «улитка» (спираль). «Змейку» уложить проще, но в конструкции водяного пола она не слишком эффективна: теплоноситель остывает по мере движения к противоположной стене.
В маленькой комнате это не криминально, но для большого помещения «змейка» – не вариант.

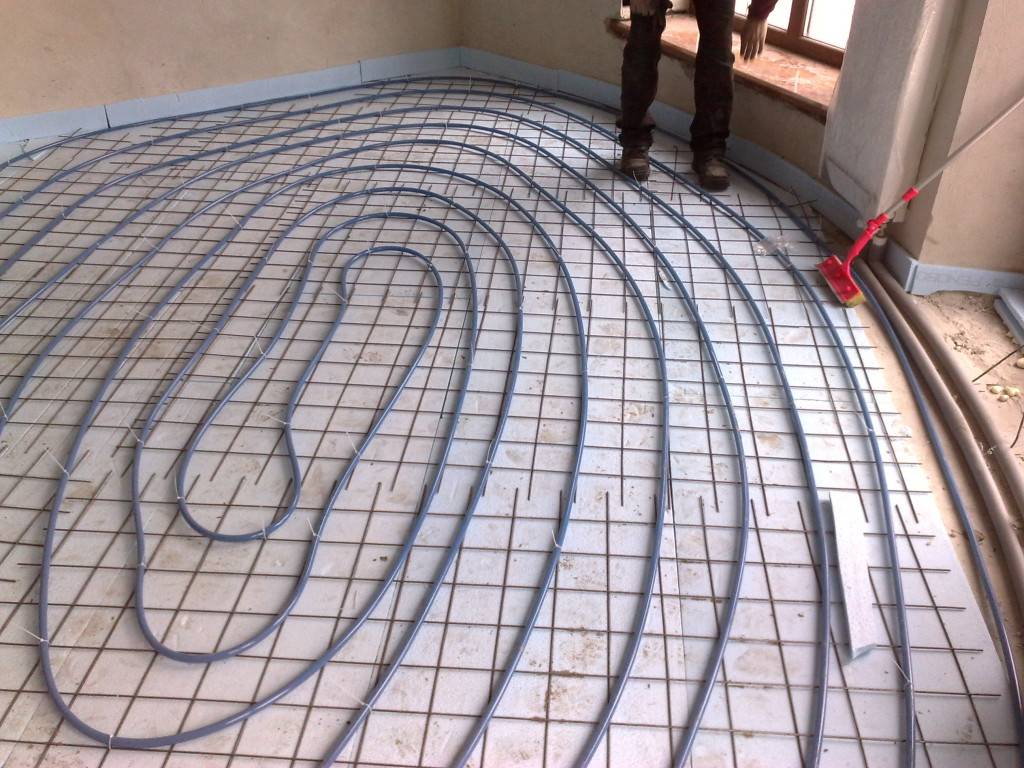

Укладка спиралью подойдет для любой комнаты. Первая часть трубы (самая горячая) проходит вдоль наружных стен. Далее «раковина» закручивается к середине. От середины начинается движение обратно с повтором той же траектории.
При такой схеме прогрев внешней стороны контура будет мощнее, середины – слабее, а в целом комната будет отапливаться равномерно.
Схема монтажа теплого водяного пола на маты проще: в конструкции самих матов предусмотрены каналы. Или бобышки, между которыми закладывают трубы.
Укладчику остается только рассчитать шаг между витками (минимум пять сантиметров, это расстояние между соседними каналами).
Необходимая толщина стяжки под водяной теплый пол
Планируя работы по стяжке пола при монтаже водяного обогрева под половым покрытием, важно знать, какую толщину раствора заливать. Ведь от этого зависит КПД системы и срок ее службы. При тонком слое экономится топливо, так как теплоотдача слоеного пирога (стяжка-напольное покрытие) — очень высокое, но прогрев будет полосами, неравномерным, из-за чего и бетон стяжки и пол быстро придут в негодность
Толстый слой забирает на себя значительную часть тепла, существенно снижая КПД котла. Итог — непомерно высокие затраты на топливо
При тонком слое экономится топливо, так как теплоотдача слоеного пирога (стяжка-напольное покрытие) — очень высокое, но прогрев будет полосами, неравномерным, из-за чего и бетон стяжки и пол быстро придут в негодность. Толстый слой забирает на себя значительную часть тепла, существенно снижая КПД котла. Итог — непомерно высокие затраты на топливо.
Если кто-то думает, что оптимальная толщина стяжки для водяного теплого пола напечатана в какой-либо таблице или инструкции, то сильно ошибается. Здесь как раз тот случай, когда конкретного ответа просто не существует — различные факторы диктуют свои параметры размеров стяжки. Среди них:
- вид основания пола: бетонное перекрытие, деревянный черновой пол, грунт в индивидуальном доме;
- требования к температурному режиму в обогреваемом помещении;
- высота потолков;
- наличие уклона у основания пола;
- толщина укладываемых труб;
- вид применяемых растворов;
- конфигурация помещения;
- роль стяжки.
Опираясь на перечисленные требования, специалисты выделяют 3 разновидности стяжки по толщине:
- минимальную — толщина около 2 см, заливается самовыравнивающимися смесями без армирования;
- оптимальную (среднюю) — толщина 5-7 см;
- максимальную — до 17 см.
Рассмотрим более подробно, когда какая стяжка заливается.
Минимальная
В соответствии со СНиП, минимально возможная толщина заливки труб водяного отопления:
- 20 мм для смесей с самовыравнивающимся слоем;
- 30 мм с армирующей сеткой под трубами;
- 40 мм для бетонных растворов без армирующих элементов.
Толщину стяжки в 20 мм можно получить только при одном варианте: диаметре труб отопления 16 мм, использовании для заливки стяжки готовых быстросохнущих смесей, прячущих трубопровод, и кафельной плитки на полу. Исключение из комбинации любого из элементов приводит к быстрому разрушению и стяжки, и пола.
Минимальная толщина стяжки.
При использовании цементных растворов не все так просто. Минимальный слой стяжки (4 см) можно получить только на идеально ровной поверхности основания пола и минимальном диаметре труб. Любые перепады высот добавляют по несколько дополнительных сантиметров. Увеличение сечения труб также вносит свою лепту в увеличение толщины заливки. Например, при уклоне основания пола на 1 см и трубах диаметром 25 мм, толщина стяжки будет 7-8 см.
Если укладывается полусухая стяжка на теплый водяной пол, то ее минимальная толщина 5 см при выполненной черновой стяжке пола и диаметре труб 16 мм.
Максимальная
О таком показателе, как максимальная толщина стяжки, СНиП ничего не говорит — просто нет данных. На практике к ней прибегают только в двух случаях:
- сильно завалено основание пола;
- стяжка выполняет функцию фундамента (основной принцип строительства индивидуальных домов в Германии).
В первом случае лучше вначале выровнять основание пола, а затем монтировать и заливать трубы отопления, что позволит более эффективно отапливать помещение. Во втором случае заливка стяжки на теплый водяной пол не должна превышать 17 см — более толстый слой заливать бессмысленно. В России максимальный размер стяжки заливают в гараже и на проблемных грунтах при строительстве частного дома.
Подготовка перед монтажом тёплого пола
Важным моментом перед монтажом системы подогрева являются подготовка поверхности, и обустройство гидро- и теплоизоляции. В противно случае, функционировать система будет менее эффективно.
Проектирование конструкции
Любые строительные процедуры следует начинать с подготовки проекта. Нужно произвести расчёт теплоотдачи, шаг трубы или кабеля тёплого пола. Правильно подобрать все слои конструкции, и рассчитать затраты. Кроме того, необходимо определиться с чистовым покрытием, от него зависит не только толщина стяжки, но и шаг нагревательных элементов.
Подготовка основания пола
Требование к основанию для монтажа теплосистемы, вне зависимости от вида — чистая и ровная поверхность. Поэтому, предварительно специалисты рекомендуют подготовить места для магистрали, и сделать пазы для прокладки проводов, чтобы потом не намусорить.
При наличии трещин, их необходимо заделать. При больших неровностях в основании, допускается заливка тонкой черновой стяжки под тёплый пол (смесь из цемента с пластификаторами), она должна подсохнуть, прежде чем приступать к выполнению дальнейших работ. Если отсутствует потребность в заливке, то нужно вымести мусор, и пропылесосить пол от пыли.
Устанавливаем тепло- и гидроизоляцию
На основание кладётся утеплитель (пенопласт, минеральная вата), материал обязан обладать прочностью, крепится он специальным клеем. Именно этот слой способствует уменьшению потерь тепла и расходов на обогрев. Для водяных полов рекомендована теплоизоляция с фольгированной поверхностью.
Сверху кладётся гидроизоляционный слой
При монтажных работах теплого пола в многоэтажке, на него следует обратить особое внимание, от этого зависит состояние потолков у соседей снизу в случаи протечке. Если же квартира на первом этаже, то требуется парагидроизоляция, так как из подвала могут проникать пары от коммуникаций
Нельзя забывать и о том, что гидроизоляция будет располагаться под тёплым полом, поэтому она должна выдерживать высокие температуры. Для использования с нагревательными системами рекомендуется применять следующий материал:
- обычную полиэтиленовую плёнку, не тоньше 200 мкм;
- цементно-полимерную смесь — идеальный вариант, она эластична, абсолютно водонепроницаема и имеет высокую теплостойкость;
- мембрану из жидкого силикона или ПВХ;
- рулонные изделия.
Чаще, практикуется укладка полиэтиленовой плёнки, из-за невысокой стоимости. Она укладывается в внахлёст 10 — 15 см, а стыки проклеиваются при помощи монтажного скотча.
Установка демпферной ленты
Демпферная лента — вспененный полиэтилен, имеющий самоклеящуюся основу. Обычная её толщина 6 — 8 мм. Лента компенсирует расширение стяжки в отопительный период. Монтируется она по всему периметру площади, в местах соединения стен с полом.
Лента оборудуется так называемым «фартуком» из ПЭТ-плёнки, при помощи него прикрывается место стыка между лентой и теплоизоляцией, тем самым, при заливке раствор не затечёт в промежутки. Высота ленты зависит от толщины стяжки, причём верхняя граница должна располагаться над напольным покрытием.
Монтируем сетку
Армирующую сетку можно уложить как под трубы или кабель тёплого пола, так и сверху них, а можно и с обеих сторон. Более удобный вариант — сетка под нагревательными элементами, так как они крепятся к ней.
Нет необходимости в специальных клипс для фиксации деталей. Однако она не армирует основание, в отличие от сетки сверху, которая удерживает раствор и делает его единым монолитом. Но при высоком качестве цемента можно обойтись без сетки, или заменить её фиброй.
Водяной теплый пол устройство стяжки и последовательность работ
Чтобы проще было понять, как устроена стяжка для теплого пола, рассмотрим ее по ходу заливки – представим ее в виде некоторой последовательности выполнения работ, отклониться от которой, не нарушив технологический процесс, не получится. Думаю, никому не стоит рассказывать, чем грозят подобные нарушения. Поэтому не будем экономить и заново изобретать велосипед, а подойдем к технологии изготовления стяжки на теплый водяной пол со всей серьезностью и пониманием.
- Для начала укладываем гидроизолирующий слой на очищенные от старой стяжки плиты перекрытия. Нужно ведь подумать о нижних этажах и не допустить протекания жидкости, в изобилии содержащейся в цементном растворе! В качестве такого гидроизолирующего слоя, как правило, используется плотный полиэтилен – его полосы расстилают на перекрытия внахлест друг на друга и на стены. Его можно даже приклеить скотчем к стенам, чтобы постоянно опадающие концы пленки не мешали работать.
- Укладываем пенопласт. Здесь тонкостей нет никаких, поэтому просто берем и укладываем его как вам нравится или как удобно.
- Монтаж отражающей теплоизоляции. Здесь также все достаточно просто. Подобный вид теплоизоляции производится в рулонах – раскатываем ее, стыкуем отдельные полосы между собой стык в стык, после чего места их соединения проклеиваем алюминиевым скотчем.
- Отражающая теплоизоляция, скажем просто, не дружит с цементным раствором – вещества, содержащиеся в нем, уже спустя год практически ничего не оставят от фольги, на которую возлагается обязанность отражать тепловые излучения. Именно по этой причине, чтобы воспрепятствовать разрушению экрана, следующим шагом накрываем его целлофановой пленкой (в этот раз можно использовать более тонкий материал). Если позволяют финансы, то сразу можно приобрести отражающую теплоизоляцию с полиэтиленовым покрытием.
- Теперь дело за армированием. Здесь также проблем не предвидится – в большинстве случаев сверху теплоотражающего экрана укладывается готовая металлическая сетка, собранная из проволоки толщиной 3мм и имеющая ячейку 100х100мм. В принципе, возможны и другие варианты. Укладывать сетку нужно аккуратно, чтобы не повредить теплоизолирующий слой.
- Дальше идет демпфер. В принципе, можно приобрести специальную ленту из вспененного полиэтилена, а можно, как и говорилось выше, использовать тонкий пенопласт. На мой взгляд, экономить не следует – лучше приобрести ленту. Она укладывается вдоль стен по всему периметру помещения. Опять же, чтобы она стояла на месте и не мешала работать, ее можно приклеить местами скотчем.
- Если речь идет о водяном теплом поле, то монтируем трубы системы подогрева, если планируете устанавливать электрический подогрев, то этот шаг игнорируется.
- Установка маяков. Здесь все стандартно – в качестве маяков используются профили для гипсокартона ud, которые устанавливаются в плоскость горизонта с помощью гидравлического или лазерного уровня. Монтируются маяки с шагом 1-1,8м – он выбирается исходя из длины правила, которым будет тянуться стяжка.

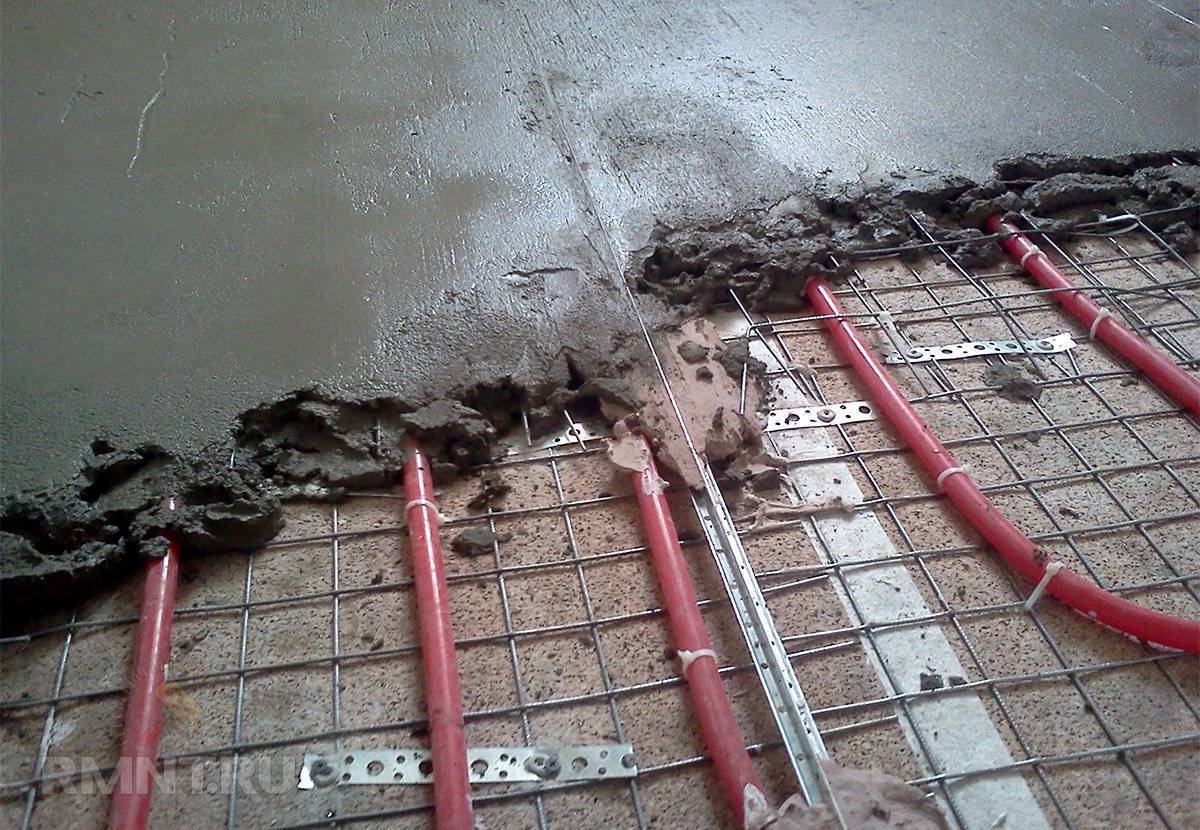

- А дальше трудимся в поте лица, готовя цементный раствор, заливая и растягивая его между маяками. Этот процесс не сложный, но трудоемкий – здесь нужно быть очень внимательным и растягивать раствор четко в соответствии с установленными маяками.
Спустя 1-2 суток, когда стяжка пола немного подсохнет, и по ней можно будет ходить, не переживая о том, что она проломится, нужно будет удалить маяки и оставшиеся от них канавки заполнить редким раствором. Также на этом этапе работ не лишним будет почистить стяжку от ненужных наплывов раствора – делается это острым краем правила.
Стяжка для электрического теплого пола заливается практически точно так же, за исключением одного нюанса – электрические нагревательные кабели укладываются уже поверх готовой стяжки. Впоследствии они либо сразу облицовываются плиткой, либо же, если речь идет об установке других напольных покрытий, заливается специальной нивелир-массой.
В заключение добавлю только одно – прежде чем включать подогрев полов и проверять его работу, стяжка для теплого пола должна полностью высохнуть. Как правило, в зависимости от температурного режима в помещении, это происходит в течение 2-4 недель.
Размещаем терморегулятор
Отмеряем расстояние для размещения терморегулятора
Рекомендуем вам выбрать место для размещения терморегулятора в месте, наиболее удобным для управления теплым полом.
Высота должна быть не менее 30 см
Если вы монтируете теплый пол в комнатах с очень высокой влажностью, например, в бассейне или в сауне – то рекомендуем вам вынести терморегулятор вообще за пределы такого помещения.
Высверливаем гнездо для размещения терморегулятора
Гнездо для размещения терморегулятора высверливается с помощью специальной насадки. Кроме того, вы должны разметить и проштробить каналы, в которых пройдут монтажные концы нагревательных кабелей и провода температурного датчика.
Участки для размещения проводов
Для защиты проводов от воздействия влаги рекомендуем вам разместить их в гофрированной трубе.
Таблица – Для расчета потребного сечения кабеля
Не забудьте, что к терморегуляторы вы также должны подвести кабеля энергопитания. Для расчета потребного сечения кабеля вы можете воспользоваться нашей таблицей.
Многослойная структура

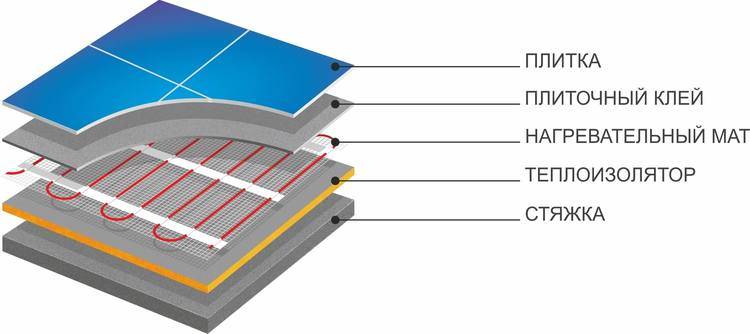

Тёплый пол под бетонную стяжку монтируется в несколько слоёв:
- Черновая бетонная стяжка. Она служит для выравнивания пола, поэтому если основание уже ровное, например, оно выполнено из плиты перекрытия, то этот шаг часто пропускается.
- Далее закладывается теплоизолирующий материал, например, пенофол, который также избавит вас от лишних шумов. Этот слой является одним из самых важных, ведь благодаря свойствам, отражающим тепло, вы обогреваете только свою квартиру.
- Нагревательные элементы укладываются поверх утеплителя. Эти элементы могут представлять собой водяную трубу, нагревательные маты, кабеля и всё то, что вы найдёте на рынке отопительных технологий.
- Завершающий слой – это чистовая бетонная стяжка, на которую будет укладываться финальное покрытие для пола, например, ламинат. Данный слой испытывает большие нагрузки тяжестями, а также теплом, поэтому о его строительстве стоит рассказать подробнее.
Для чего нужна стяжка
Вопрос важен для понимания специфики устройства теплого полового покрытия
- Нивелирование уровня пола.
- Трубы или кабели создают неровное, рифленое основание, на которое невозможно уложить финишное покрытие.
- Стяжка сглаживает все неровности.
- Теплообмен. Чаще всего стяжка, это монолитная каменная плита, которая равномерно распределяет тепло от пола.
- Фиксатор. Стяжка прочно схватывает все слои теплого пола, не давая им расползтись.
- Несущая способность. Покрытие пола воспринимает динамические и статические нагрузки, распределяя их равномерно по всей поверхности.
Устройство бетонной стяжки для водяного пола
Стяжка под теплый пол из водяных труб – это несущая основа всей конструкции. По функциональной нагрузке стяжка подразделяется на черновую и чистовую.
- Черновая – это слой бетона, на который укладывают теплый пол. Ее заливают на подготовленное и утрамбованное земляное или песчаное основание. В многоквартирных домах роль чернового основания выполняют железобетонные плиты перекрытия. Для устройства чернового пола используют только бетонную смесь
- Чистовая – это слой, закрывающий пластиковые отопительные трубы. Он может быть залит из цементно-песчаного раствора или бетона
Самовыравнивающиеся растворы
Можно применить самовыравнивающуюся смесь для стяжки теплого водяного пола.
Этот строительный материал не дешёвый. Трудозатраты заметно снижаются. В сухую смесь просто добавляют воду, размешивают, выливают на пол и больше ничего делать не нужно. Смесь сама выровняется.
Преимуществом самонивелиров является гармонично подобранные компоненты раствора, смешанные в заводских условиях. Смесь уже обогащена необходимыми присадками и пластификаторами.
Готовый нивелирующий раствор выливают на подготовленные заранее полы и растягивают по маячкам. Если соблюдать рекомендации завода-изготовителя, получится прочная поверхность, устойчивая к температурным перепадам.
Здесь есть некоторые тонкости, о которых следует знать перед тем, как приобретать самонивелир. Схватывается он очень быстро, а раствора потребуется много. Если заливать полы в небольших санузлах, то проблем не возникнет. Смесь можно размешать дрелью-миксером. Но как замешать быстро, за один раз, кубометр раствора для комнаты более 20 квадратных метров? В обычном корыте это сделать невозможно. Если заливать частями, по слоям — ухудшатся качественные характеристики. Чтобы сделать такой раствор, нужна специальная техника, компактная растворосмесительная установка.
Для того, чтобы залить большие объёмы, можно купить или взять в аренду такую технику. Но в обычных условиях, для ремонта квартиры, это нецелесообразно. Самонивелир всё равно придётся выравнивать вручную.
Такой раствор оправдает себя на «горящем» объекте при наличии неограниченного бюджета. Либо при укладке тёплого пола на небольшом участке. Есть марки самонивелира, которые могут быть уложены толстым слоем. Следует знать: несмотря на то, что такой раствор быстро схватывается, «до кондиции» он доходит в течение 7-15 дней, не меньше.
Пошаговая инструкция по устройству и заливке
Электрический теплый пол бывает нескольких видов. Они отличаются друг от друга схемой расположения нагревательных элементов и прочими нюансами. Монтаж каждой из таких систем имеет свои особенности.
Греющий кабель
Это один из первых видов ЭТП. Его особенность в стопроцентной теплоотдаче. Т.е. вся электрическая энергия, которая поступает по проводам, благодаря особому строению преобразуется в тепловую. Его основа – это провод, на который наложена двойная изоляция. Через нее и осуществляется нагрев прилегающей территории.
Чтобы обеспечить эффективный обогрев, его нужно раскладывать по поверхности только в строго определенной последовательности. В противном случае пол не прогреется. Монтаж греющего кабеля отличается своей трудоемкостью. Чаще всего человеку сначала требуется создать бетонное основание, уложить на него конструктивные элементы ЭТП и закрыть все это дело сверху еще одной стяжкой.
Однако строители все чаще применяют метод так называемого «пирога». Он более эффективный и безопасный.
состоит из следующих элементов
- основания;
- теплоизоляционного слоя;
- подложки;
- самого нагревательного элемента;
- стяжки;
- финишного покрытия (линолеум, плитка и т.п.).
Это наиболее распространенный способ монтажа греющего кабеля.
Нагревательные маты
Они похожи на предыдущий вид теплого пола. Разница между ними лишь в том, что на матах нагревательный элемент уже вмонтирован в стекловолоконную пленку. Т.е. сам материал представляет собой не тонкий кабель, а «листы» из провода и дополнительного материала.
Такие конструкции проще монтировать самостоятельно. Вместо сложной укладки с расчетом шага кабеля человеку достаточно раскатать мат по помещению. При этом можно не опасаться, что нагревательный элемент сдвинется. Он надежно зафиксирован на пленке.
При создании «пирога» выполняются те же действия, что и в варианте с нагревательным кабелем с той лишь разницей, что бетонная стяжка заменяется на плиточный клей. Можно использовать и стандартный раствор, однако теплоотдача пола в этом случае будет ниже.

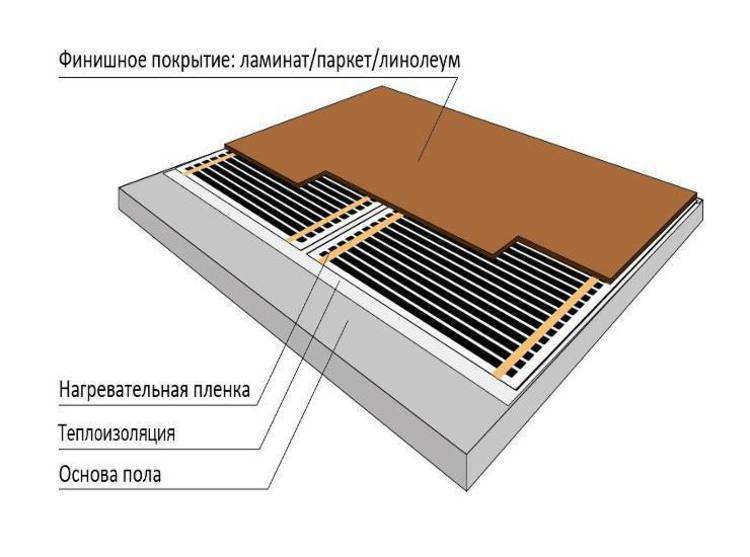

Пленочный инфракрасный
Здесь электромагнитное излучение отсутствует. Обогрев помещения осуществляется с помощью инфракрасных волн. Т.е. нагреваются не маты, а предметы, которые находятся в помещении.
В стандартном варианте это пленка, которая выполнена на углеродной основе. Нагрев происходит с помощью тонких жилок из сплава меди и алюминия. Они находятся внутри пленки, где идут параллельно друг другу. По краям расположены токопроводящие шипы.
Такая конструкция отличается легкостью монтажа. Для нее подготавливается стандартное основание – ровная поверхность без мусора. Стяжка здесь не нужна. Напольное покрытие укладывается непосредственно на пленку.
Установка инфракрасного теплого пола не рекомендуется в помещениях, где проживают домашние животные.
Расчёт мощности и материалов
Расчёт мощности будет вестись от климатических условий региона. Если зимой температура воздуха не опускается ниже нуля, то монтировать энергоёмкую систему нет смысла. В северных регионах не используется маломощный пол, так как его отдача для компенсации холода будет израсходована почти 100%.
Важно Типовой расчёт мощности создан для условий, в которых средняя температура зимой не снижается менее, чем до -10 градусов. Расчёт мощности зависит от зон:
Расчёт мощности зависит от зон:
- В гостиной, кухне, коридоре и прихожей есть смысл устанавливать оборудование на 150 Вт на квадратный метр.
- В спальне, детской комнате и рабочем кабинете – от 130 до 150 Вт.
- В ванной, туалете – 180 Вт.
Расчёт мощности производится только на открытых участках пола. Вся проекция пола не задействуется. Постоянно устанавливаемая стационарная мебель или бытовая техника в расчёт не берутся, под них не протягивают обогревательную систему.
При подсчёте материалов нагревательные элементы следует брать как раз таки для всей поверхности пола без исключения стационарных объектов, находящихся на нём. Подключение будет выполнено не последовательно, а по отдельным квадратам. Каждый участок (примерная его площадь — около 1 м2) будет автономным.
Монтаж теплого сухого пола
Для того, чтобы стяжка теплого пола была выполнена на высоком уровне и отличалась хорошим качеством, необходимо соблюдать ряд требований и правил укладки:
Осуществляя монтаж системы отопления, прежде чем заливать раствор, необходимо тщательно очистить поверхность от строительного мусора, пыли и загрязнений. Если пренебречь этим требованием, то при затвердевании раствор может полностью отслоиться от основания.
Начинать укладку стяжки нужно от стен, противоположных к входу. В стяжке необходимо сделать небольшие отверстия, толщиной 4-5 см. Таким образом будет обеспечено прочное сцепление новой стяжки с нижним основанием
Поверхность будет высыхать равномерно и быстро.
Наиболее приемлемой толщиной бетонной стяжки считается показатель в 3-5 см.
Для того, чтобы напольное покрытие не подверглось деформациям и на нем не появились трещины из-за воздействия высоких температурных расширений, вдоль стен и около дверей нужно использовать деформационные швы, уложив компенсаторную полосу из пенополиуретана.
Выполняя сухую стяжку важно, чтобы засыпка была полностью сухой. Для того, чтобы консистенция стяжки была максимально плотной, размер частиц не должен превышать 5 мм
Между листами ГКЛ и засыпкой ни в коем случае нельзя оставлять зазоров или щелин. Для того, чтобы состав не высыхал слишком быстро, после того как процесс заливки будет завершен, стяжку нужно накрыть полиэтиленовой пленкой или же обрызгать поверхность водой из пульверизатора. При комнатной температуре до полного высыхания стяжки нужно ждать 30 суток.
Первоначальный запуск отопительной системы (спустя месяц после заливки стяжки) выполняется в двух этапах: сначала постепенно повышается температура в системе с минимального значения до максимального (это производится на протяжении первых семи дней).
Затем температура постепенно снижается с максимальной до минимальной (осуществляется на протяжении следующих семи дней).
Если вы будете соблюдать все вышеописанные требования и рекомендации по укладке стяжки, то на протяжении долгих лет будете довольствоваться качественным теплым напольным покрытием.
Подводя итог вышеописанного стоит отметить, что теплый пол под сухую стяжку — это хорошая альтернатива бетонному покрытию. Эффективность их ничуть не хуже, но вот теплоотдача немного ниже. Но зато деревянные и полистирольные конструкции более прочные и надежные.

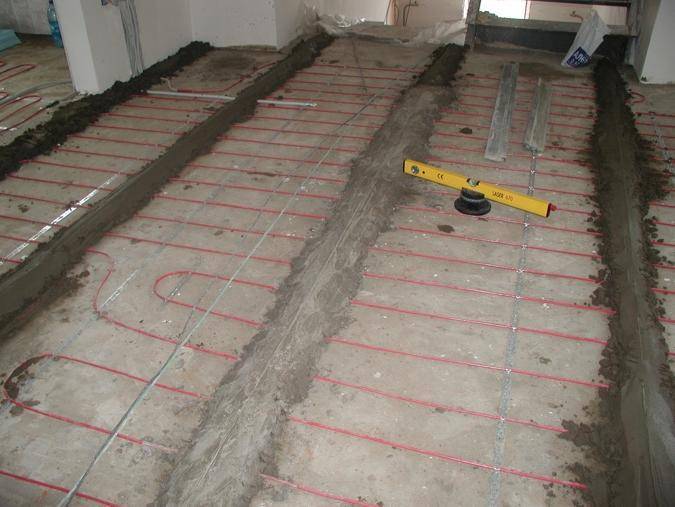

Укладка кабеля
Она осуществляется на утеплительную положку. Самым распространенным вариантом является плотная фольга на основе ПВХ. После того как она уложена, необходимо разметить площадь пола, указать места, где будет крепиться монтажная лента. Именно она служит фиксатором для нагревательного кабеля и должна закрепляться таким образом, чтобы не нарушать целостность слоя подложки – на стыках листов теплоизолятора. Шаг крепления монтажной ленты от 0,5 до 1 метра.
Для экономии электроэнергии можно не укладывать обогревающие элементы в местах, где стоит мебель. Но это нужно делать при условии, что ее перестановки не будут осуществляться. В противном случае в этом не будет никакого смысла.
Правила укладки кабеля
Он должен находиться от стен на расстоянии не менее 50 мм. Такое же требование предъявляется к удалению кабеля от стационарных нагревательных приборов и коммуникаций: водопроводных труб и системы отопления.
Начинается монтаж кабеля с определения места, где будет установлен термостат. Сначала обогревательный кабель соединяется с регулирующим прибором. С этого места и начинается укладка обогревательного кабеля на поверхность.
Это делается поперечными витками. Расстояние между ними должно быть не менее 80 мм, кабель не должен пересекаться. Изгибы петель витков должны быть плавными. Не допускается их натяжения и изломов.
Установка термостата и термодатчика
Термостат, а, точнее, место для его установки необходимо подготовить перед тем, как начать укладку кабеля. Это может быть любое удобное пространство на стене, высота от пола должна быть не менее 300 мм. Для установки терморегулятора необходимо сделать углубление в стене под само устройство и 3 канавки для подходящих проводов. Одним из них будет термодатчик. Он устанавливается после укладки кабеля. Смонтировать его довольно просто, главная задача сд
При этом следует учитывать, что сечение проводника силовой линии должно соответствовать силе тока, потребляемого теплым полом. Говоря проще, нужно подбирать терморегулятор адекватный мощности кабельных теплых полов.
Термодатчик перед установкой помещается в гофрированную, пластмассовую трубку. Он должен находиться у одного ее края, который закрывается плотной заглушкой. С другой стороны должны находиться провода для подключения к терморегулятору. После трубка помещается в подготовленное углубление в стене. Конец трубки с термодатчиком должен крепиться на расстоянии 500–600 мм от стены, на равном расстоянии между витками кабеля. Такая система позволит без особых усилий заменить, вышедший из строя термодатчик.
Теперь можно подключать все элементы системы к терморегулятору.
Проверка работоспособности теплого пола
После того как все подключено, необходимо произвести испытания теплого пола. Для этого на термостате включается подача электроэнергии. Через несколько минут кабельные секции начинают нагреваться. Теперь нужно отключить питание. Такую операцию нужно повторить несколько раз, чтобы убедиться в работоспособности системы теплого пола. Если есть сбои в работе – проверяется ее целостность и правильность подключения элементов.
