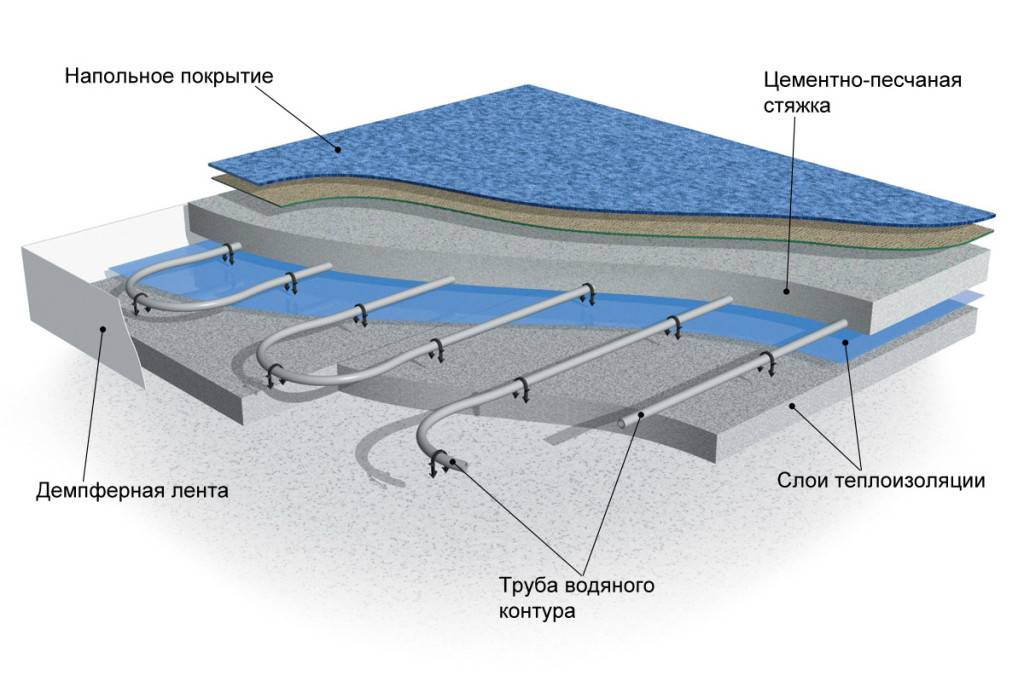

Укладка теплого пола в стяжку производится после завершение всех подготовительных и монтажных работ. В современном строительном производстве чистовое покрытие для водяного теплого пола состоит из утеплителя, гидроизоляции, нагревательных элементов, собственно стяжки, финишного покрытия.
- Подготовка. Очищают поверхность для заливки от наплывов раствора и пыли. Затем бетонное основание пропитывают битумной мастикой, которую наносят при помощи малярного валика 250 мм.
- Армирование. На подготовленную поверхность укладывают металлическую стеку с размером ячеек 50-100 мм. Между собой листы скрепляют вязальной проволокой.
- Укладка утеплителя. Используют базальтовую минеральную вату и экструдированный пенопласт. Толщина слоя 50-100м. Если он 100 мм, то укладывают два ряда утеплителя по 50 мм каждый.
- Демпферная лента. Ее наклеивают по всему периметру комнаты между стеной и полом. Лента нивелирует температурное расширение чистовой стяжки.
- Монтаж нагревательных элементов. Если для утепления используют обычные листы пенопласта, то в них проделывают канавы, в которые укладывают трубы. Существуют рифленые маты, где места укладки труб уже подготовлены и отделаны алюминиевыми пластинами для отражения тепла.
Есть третий варианта. Теплые водяные полы монтируют из готовых блоков, которые собирают между собой на месте. В трубах уже залита специальная жидкость для нагрева.
Маяки монтируют вдоль длинной стены помещения. Первый профиль ставят на расстояние 300-400 мм от стены. Для определения горизонта используют лазерный уровень. По нему крепят первый маяк. На остальные отметку переносят при помощи строительного уровня длинной 1000-1500 мм. К заливке приступают через 24 часа после монтажа маяков.
Бетонная стяжка для водяного теплого пола заливается полосами, начиная от дальнего угла. Ее толщина зависит от размера труб и способа их крепления. Среднее значение для водяного пола 50-70 мм. Поверхность с помощью правила разравнивают волнообразными движениями
В процессе заливки могут возникнуть паузы. Такие промежутки плохо сказываются на монолитности покрытия. Есть способ минимизировать потери прочности от неравномерной заливки. Перед продолжением укладки раствора крайний участок смачивают семью из воды и цемента.
Срок высыхания стяжки зависит от ее толщины и общей влажности в помещении. В среднем оставляет 10-14 суток. Если в комнате слишком жарко, то стяжку проливают одну неделю водой каждые 12 часов.
Есть способ точного поредения готовности поверхности. На бетон кладут бумажную салфетку и накрывают сверху банкой. Через 12 часов банку снимают. Если салфетка осталась сухой, то раствор высох, если влажной, то еще не затвердел до конца.
Важно! В системе теплый пол толщина бетонной или цементно-песчаной основы влияет на тепловые характеристики. Если она будет слишком тонкая 30-40 мм, то качество обогрева ухудшится. Устройство деформационных швов
Они необходимы для помещений площадью больше 20 м2. Швы нарезают с шагом 1500-2000 мм. Для этого используют болгарку и пильный круг по бетону. Ширина шва 2-3 мм. После пропила их очищают от пыли и заделывают герметикам на 2/3 глубины. Остальную часть шва замазывают цементно-песчаным раствором. Качественно сделанные деформационные швы предотвратят появление трещин в стяжке от температурных колебаний
Устройство деформационных швов. Они необходимы для помещений площадью больше 20 м2. Швы нарезают с шагом 1500-2000 мм. Для этого используют болгарку и пильный круг по бетону. Ширина шва 2-3 мм. После пропила их очищают от пыли и заделывают герметикам на 2/3 глубины. Остальную часть шва замазывают цементно-песчаным раствором. Качественно сделанные деформационные швы предотвратят появление трещин в стяжке от температурных колебаний.
Что необходимо купить заранее:
В зависимости от вариантов, предлагаемых в сантехнических магазинах или на строительных рынках, комплектующие могут не значительно отличаться, но в целом, для устройства такого пола необходимы:
- Специальные трубы для водяного теплого пола. В среднем, на 1 кв.м. помещения вам потребуется 6-7 метров трубы.;
- Коллектор для водяного теплого пола;
- Щиток для коллектора. Технология требует размещать коллектор в удобном и доступном месте, поэтому выбирайте варианты по эстетичнее;
- Некоторые индивидуальные комплектующие, в зависимости от устройства коллектора;
- Арматурная сетка и материалы для стяжки и монтажа(не понадобится если трубы укладываются под ламинат или деревянные полы);
- Пластиковые хомуты;
- Подразумевается, что у вас уже есть рабочий котел, с возможностью подключения к нему труб теплого водяного пола.
Замес бетонной смеси
Установка теплого водяного пола осуществляется с последующей заливкой бетонной, цементной или купленной в магазине готовой стяжкой.
Основная марка бетона по прочности для заливки пола М250. Соотношение цемента, песка, щебня – 1:3,5:4. Бетон лучше мешать электрической бетономешалкой. Часто в смесь добавляют пластификаторы и стекловолокно. Объем одного замеса не должен быть большим. Иначе бетон начнет схватываться до заливки.
Цементно-песчаную смесь замешивают в бетономешалке. Если ее нет, то можно изготовить раствор в бадье. Соотношение цемента М400 и песка – 1:3. В раствор добавляют пластификаторы. Очень популярны магазинные сухие смеси. Их разводят с водой и заливают. Это ускоряет процесс устройства стяжки.
Использование в системе обогрева горячей воды (водяной теплый пол)
Так называемый «водяной пол» — это система, которая использует горячую воду в качестве источника тепла. У этой системы несложный принцип действия — по специальной трубе из гибкого материала, которую располагают на поверхности, циркулирует вода из центрального отопления или газового котла. Разумеется, речь идет о горячей воде. Если говорить о том, какой источник отопления следует предпочесть, правильнее подключить систему теплого пола к газовому котлу. Тогда комфортная температура в вашем доме не будет зависеть от весенне-осеннего межсезонья, перепада температур, давления и прочих прелестей центральной системы отопления.
Как устроен водяной теплый пол
Системы подогрева, которые используют горячую воду, состоят из водонагревателя, который не только греет воду, но и распространяет ее по системе из труб, по которым течет горячая вода. Для создания трубопровода используются гибкие трубы — это могут быть как трубы из синтетического материала (как правило, полиэтилена), или из металлопластика. Именно эти материалы отличаются необходимыми для этой части системы теплого пола качествами:
- обладают относительно маленьким сопротивлением;
- могут легко изгибаться;
- обладают хорошей теплоотдачей.
Трубопровод размещается по всему полу квартиры в цементной стяжке.
Узел управления температурой теплоносителя необходим для того, чтобы можно было легко поддерживать комфортную для вас температуру водяного теплого пола.
Достоинства водяного теплого пола
трубы для системы « теплый пол» можно укладывать под любое половое покрытие, на любой вкус и бюджет. Однако специалисты утверждают, что наиболее оптимальный вариант: укладывать теплый пол под керамогранит или плитку. Объясняют это прочностью материалов, возможностью их нагрева без выделения вредных веществ (в отличие, например, от того же ковролина, который не рекомендуют нагревать выше 31 градуса как раз по этой причине) и приятным тактильным ощущениям — очень комфортно ходить по теплым полам из керамогранита босиком;
теплым полом можно пользоваться как автономно, так и подключив его к имеющейся системе отопления, например, к газовому котлу. Не советую подключать теплый пол к центральной системе отопления или горячего водоснабжения. Бесплатный сыр бывает только в мышеловках, и можно нарваться на чувствительный штраф при посещении первого же нелояльного сантехника. А еще можно оставить без горячей воды соседей;
при наличии в доме системы теплого пола существенно экономится тепловая энергия — до 50% в помещениях с высокими нестандартными потолками. А в стандартном жилом помещении можно сэкономить на теплоэнергии до 30%, что тоже очень неплохо;
в отличие от электрической системы теплого вола, водяной пол не зависит от перебоев с электроэнергией;
и еще один немаловажный плюс
Водяной пол вполне может заменить обычные традиционные приборы отопления, и освободить место в доме, что тоже немаловажно.
Минусы системы «водяной теплый пол»
- в большинстве обычных квартир установка водяного теплого пола невозможна или, как минимум, крайне затруднительна. И лучший вариант для установки этой системы отопления — частный дом;
- учитывая, что трубопровод «утоплен», существует вероятность затопления при несвоевременном обнаружении каких-либо повреждений. Правда, сложно повредить трубу, которая не лежит на поверхности, но возможно все. А затопление — это очень неприятно, особенно для соседей снизу;
- достаточно сложно регулировать нагрев даже при автономной системе, а при центральном отоплении это практически невозможно.
Разумеется, сложно перечислить все достоинства и недостатки системы «водяной теплый пол», и данный перечень не исчерпывающий. Однако обозначенные параметры первичны, и имеют для устройства системы особое значение.
Укладка деревянного контура

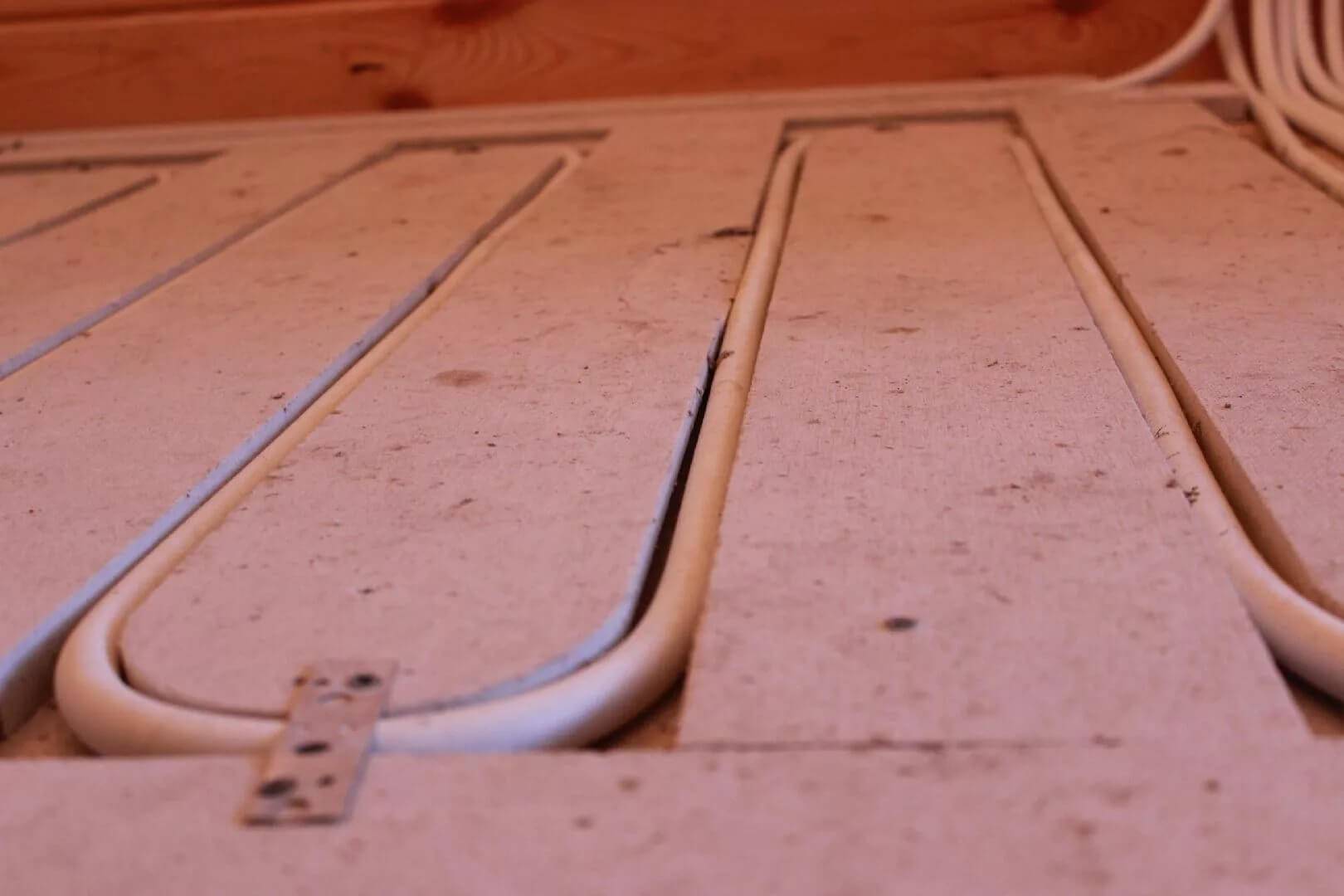

Тёплые полы без использования бетонного раствора устанавливают в деревянных частных домах, в которых пол выполнен из лагов. Поверхность выравнивают. Для этого используют листы ДВП. Далее выстраивают деревянный контур.
Заготовки выполняют самостоятельно или приобретают уже готовый контур у производителя. Для выстраивания заготовок предусматривают ходы не только для продольного расположения магистрали, но и для поворота трубы. Диаметр изгиба должен равняться 5 диаметром. Ширина деревянной пластины под изгиб должна быть не менее 10 см.
Напольный обогрев с деревянным контуром используют под линолеум, под ламинат. Под плитку необходимо залить водяную магистраль бетонным раствором. Как выполняют заготовку для монтажа жидкостного контура?
- На подготовленной поверхности делают разметку. По ней легче проводить укладку.
- Укрепляют демпферную ленту.
- Трубопровод должен располагаться на расстоянии 30 см от стены; по периметру устанавливают планки подобной ширины.
- Оставляют место для металлической пластины; 5 см.
- Устанавливают закруглённую деревянную заготовку.
- Продольные пластины монтируют с шагом 5 см. Ширина дощечек 10 см.
- Заготовки укрепляют саморезами. Дощечку с округлой стенкой соединяют с планкой около стены скобами.
- В получившиеся желоба устанавливают алюминиевые пластины; их укрепляют саморезами.
- Выводят водяной контур.
- После тестирования системы отопления, магистраль закрывают ГВЛ, подложкой под линолеум. Выполняют облицовку пола. Под плитку данное покрытие не подходит. Толщина подложки для финишного покрытия не должна превышать 3 мм.
https://youtube.com/watch?v=A1tIK7Yxnak
Если используется котёл высокого нагрева, то рекомендуют установить на контуре трёхходовой клапан с выносным датчиком температуры и с термоголовкой. Для магистрали длиной более 66 м, рекомендуют использовать циркуляционный насос. «Тёплый пол» предусматривают без радиаторов, как самостоятельную систему.
Монтаж стяжки
H2_2
Порядок действий после заливки черновой стяжки:
По периметру помещения следует наклеить демпферную ленту. Она предназначена для компенсации теплового расширения стяжки. На этом заканчивается этап подготовки чернового пола, для того чтобы была залита основная стяжка для водяного теплого пола. Дальше следует укладка петель труб. Подводы теплоносителя к коллектору следует тщательно теплоизолировать. Пластиковые трубы желательно оградить от потери тепла по дороге к теплому полу. Открытая установка таких труб допускается только в местах, где им гарантированно не грозят механические повреждения. Прямое попадание солнечных лучей также нежелательно. Уложенные петли труб защищаются щитами во избежание их повреждения во время заливки. Перед окончательной заливкой системы бетоном, зарисуйте схему расположения тепловых труб с указанием точных размеров
Подобная предосторожность избавит от возможных проблем с повреждением трубы при проведении каких бы то ни было дополнительных работ впоследствии. Если уже имеется четкий план дальнейших креплений конструкций к полу, то следует предусмотреть закладку в пол дюбелей, пробок или других вариантов
Предохранители растрескивания пола
Предохранители растрескивания пола
Подобная предосторожность уместна исключительно при заливке пола большой площади. По нормам температурный шов включает в себя сухая стяжка под теплый водяной пол площадью свыше 40 м², но практики считают, что подобная предосторожность не помешает и в более скромных помещениях, площадью в 20 м²
В больших помещениях стяжка пола защищается квадратами по 20 м²
Черновая стяжка на теплый водяной пол не подвергается тепловому расширению, поэтому обустройства подобного шва не требует
В больших помещениях стяжка пола защищается квадратами по 20 м². Черновая стяжка на теплый водяной пол не подвергается тепловому расширению, поэтому обустройства подобного шва не требует.
Марка и состав бетона, используемого для заливки
Главное для водяного теплого пола — это плотность бетона. Для жилищного строительства будет достаточно бетона марки 150. Качества, которым обладает сухая смесь цемента, вполне достаточно для стяжки водяного теплого пола.
Для модификаций свойств бетона используют присадки. Если состав бетона качественный, то на присадках вполне можно сэкономить. Использование присадок делает состав бетона гораздо более качественным и поверхность стяжки выглядит лучше. Кроме вида, стяжка получает от присадок и лучшую теплопроводность, что сказывается на скорости прогрева теплого пола и экономии теплоносителя.
Пластификаторы делают бетон более эластичным, что позволяет избежать растрескивания стяжки при изменении температуры.
Цементно-песчаный сухой раствор для теплого пола может подойти не во всех случаях. Лучше применять легкий бетон с использованием керамзита, так называемую полусухую стяжку. Подобный состав бетона обеспечивает ему большую прочность при сохранении легкости. Вероятность появления трещин минимальная, а теплоотдача лучше.
Состав бетона — предмет для экспериментов. Если песка будет слишком мало, то сделать поверхность гладкой будет очень сложно, а если добавлять меньшее количество щебня или дополнить керамзитом, то бетон выйдет более пластичным. Здесь необходимо найти свою золотую середину.
Готовый сухой раствор имеет состав, близкий к необходимому, и для приготовления бетона достаточно замесить его при помощи строительного миксера. В готовые смеси можно добавлять и дополнительные ингредиенты, такие как стекловолокно, обеспечивающее армирование стяжки теплого пола. Добавление армированного полотна позволяет отказаться от традиционного армирования.
Для того чтобы теплый пол не получился слишком тяжелым, можно пользоваться пенобетоном, но исключительно для черновой стяжки.
Толщина стяжки для теплого водяного пола
По плитам достаточно залить 5 см — такая высота стяжки для основания теплого пола будет достаточной. Толщина чистового слоя стяжки должна быть немного больше. Учитывая, что именно в этом слое будет аккумулироваться тепло, экономить на его толщине не стоит. Злоупотреблять толщиной тоже не стоит из-за возможного перерасхода энергии теплоносителя на обогрев лишней толщины. Следует помнить, что при минусовой температуре окружающего воздуха, заливать водяной теплый пол не стоит.
Предварительные процедуры перед заливкой предусматривают наполнение труб и создание в них небольшого давления. Правила требуют осуществлять заливку стяжки водяного теплого пола исключительно по заполненным трубам во избежание их повреждения. До окончательного застывания бетона подавать в систему носитель температурой больше 25 °С запрещено.

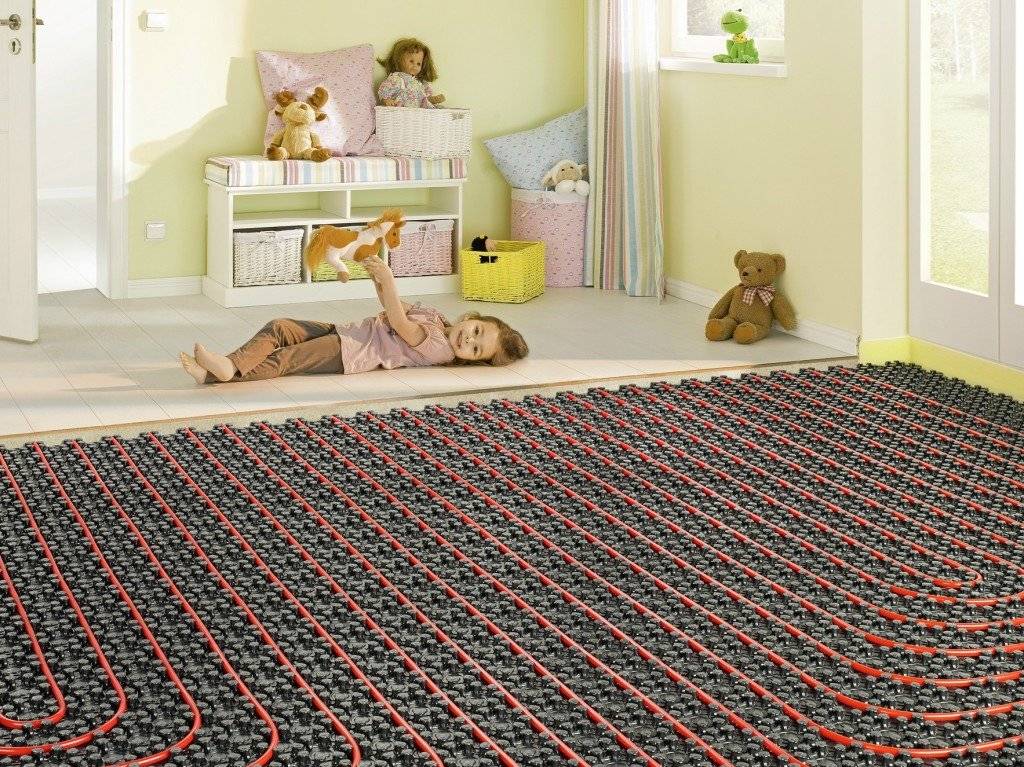

Технология монтажа теплого водяного пола с применением плит из полистирола
Технологии укладки гладких полистирольных матов и плит с бобышками схожи. Различия заключаются лишь в дополнительном этапе – вырезании пазов на поверхности гладкой плиты.
Этапы монтажа теплого водяного пола:
Настильная схема устройства теплого пола
- Поверхность чернового пола очищается от пыли и мусора;
- Проверяется степень перепада уровня пола (должна быть в пределах до 2 мм на каждые 2 м2) – если уклон превышает норму, следует выполнить тонкую стяжку;
- Для гидроизоляции на основании расстилается плотная полиэтиленовая пленка. Ее толщина должна быть не менее 200 мкр. Полотна следует разместить внахлест, с запасом до 10 см. Все стыки нужно зафиксировать с помощью скотча;
- Раскладка демпферной ленты вдоль всех стен помещения. Ее назначение – компенсировать линейное расширение конструкции во время тепловых нагрузок.
- Впритык к стенам укладываются маты, которые скрепляются между собой замковой системой;
- Для более прочной фиксации можно стыки обработать клеем;
Осуществляется разметка для укладки труб. Они могут располагаться змейкой или спиралью. Наиболее распространенный вариант – змейка, но при этом следует помнить, что нельзя использовать один водяной контур для смежных комнат. А если помещение большое, то следует сделать два контура, по одному на каждые 40 м2;
- В подготовленные пазы или по разметке, между бобышками укладываются металлические пластины;
- Нагревательные трубы нужно поместить в пазы металлических пластин. На изгибах, где труба выходит за рамки пластины и размещается в полистирольном мате, следует сделать полиэтиленовую подложку, чтобы выровнять всю систему;
- После прокладки труб вся система застилается полиэтиленовой пленкой, а для лучшей гидроизоляции полотна располагаются внахлест и скрепляются скотчем;
- Последний слой пирога – листы ГВЛ, их следует уложить в два слоя, в шахматном порядке, для фиксации, стыки смазываются клеем ПВА. Между собой листы скрепляются саморезами. Оптимальной считается толщина этого слоя, равная 1 см.
Монтаж
Схема
Сама установка водяного пола производится легко, без сложностей. Трубы укладывают по специальной системе, заливают бетонной стяжкой или другим материалом, защищая от каких либо повреждений. Горячая вода, проходя по трубам распространяет тепло через слой бетона, возвращаясь обратно через коллектор нагрева. Вода нагревается в специальном котле или с помощью подключения к централизованному отоплению, именно для этого производят установку коллектора. К которому подводится трубопровод и устанавливаются специальные краны для отключения воды в случае неполадок.
Метод «улитки» устанавливается таким способом, что теплые и возвратные трубы располагаются рядом друг с другом. Именно эта схема способствует равномерному прогреванию, так как снижается потеря тепла при подаче в коллектор. Укладывается по всей площади к центру. Труба которая подает горячую воду, заканчивают петлей, от которой возвращается к коллектору. Оба метода можно комбинировать между собой.
Выбор трубопровода
Самый лучший вариант — это медная труба, так как медь самый лучший проводник тепла. У Этих труб самый долгий срок службы, но существенный минус их высокая цена.
Металлопластиковые трубы очень просты в установки, имеют относительно недорогую стоимость и очень долгий срок эксплуатации. Благодаря свойствам своей гибкости легко выдерживает любой шаг и высокие нагрузки.
Полиэтиленовые трубы очень износоустойчивы и отлично проводят тепло. Выдерживает перепады температур, устойчивы к морозу. Очень легки в монтаже, не нуждаются в применении специальных инструментов. Имеют слегка шероховатую структуру и устойчивы к появлению коррозии.
Первым делом замеряем площадь всего пространства, в том числе балкон и так далее. Если помещение находится на первом этаже, стоит выбирать теплый пол с большей мощностью, так как там будут высокие теплопотери.

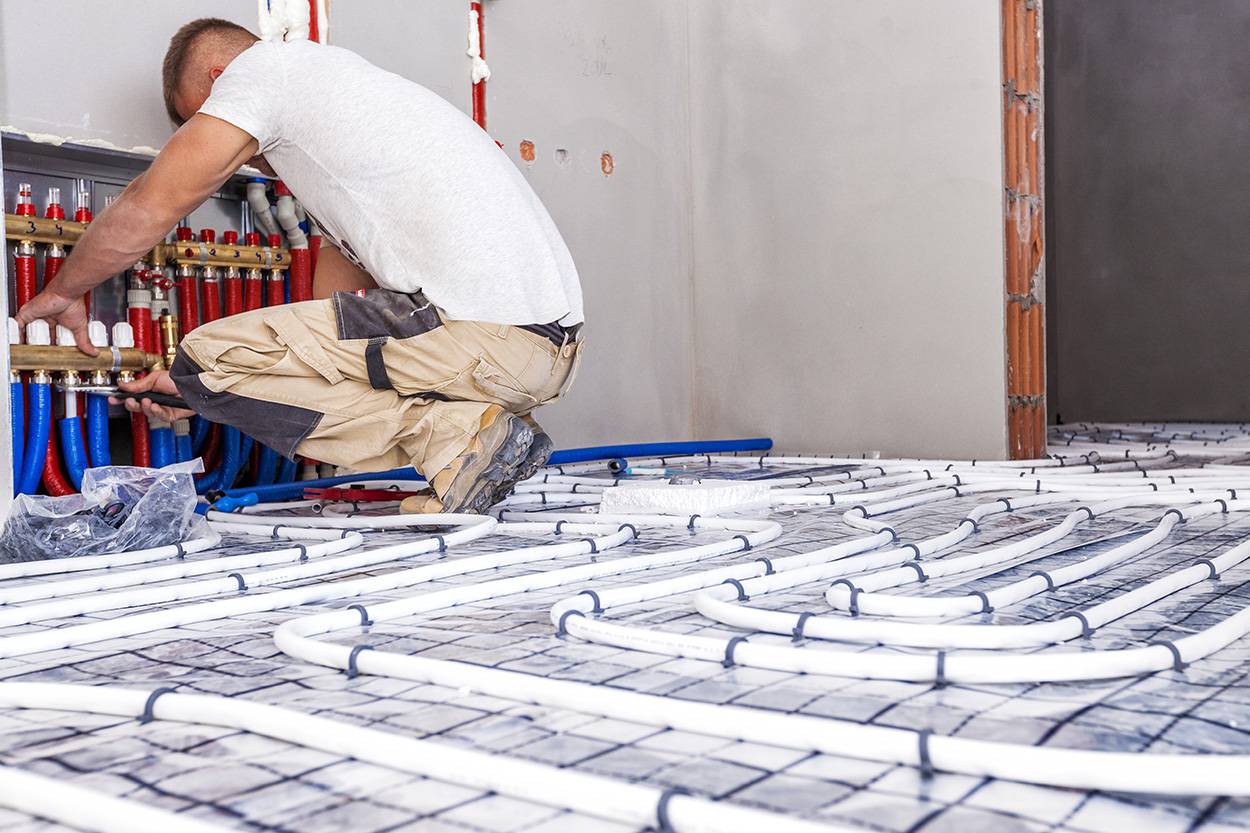

Подготавливаем пространство в стене под коллектор. Установитель располагают в специальный шкаф, куда в последующем будет подсоединен весь трубопровод. При приобретении коллектора стоит учитывать сколько подсоединений к нему будет произведено.
Для правильного циркулирования воды нужен специальный насос на трубопровод. После монтирования коллектора, приступаем к уборке покрытия пола. Удаляем старый финишный слой, проверяем очищена ли поверхность от сколов и строительного мусора.
После очистки поверхности, на нее кладут гидроизоляцию, для защиты этажей ниже от протекания жидкости и предотвратит поступление влаги снизу. По площади помещения клеится демпферная лента.
Если вы установите гидроизоляцию из пенополистирола, это поможет уменьшить потери тепла и направить горячий воздух в помещение.
Трубопровод заполняется жидкостью и происходит полная симуляция обогревательной системы. Это может помочь увидеть и устранить неполадки, без траты финансов. Если все хорошо, тогда заливаем бетоном. После полного высыхания можно укладывать финишный слой напольного покрытия. Плитка и ламинат отлично подойдут на эту роль, так как обладают хорошей теплопроводимостью.
