Правила установки и подключения посудомоечной машины

Начинаем подключение

Итак, решение прикупить механическую посудомойку окончательно сформировалось. Это означает, что настала пора позаботиться о снабжении ее электричеством, холодной водой и еще обеспечить бесперебойный слив грязной воды в сеть канализации.

Что ж, начнем с электрической части.

Монтаж своей розетки

Все производители настоятельно рекомендуют не пользоваться для подсоединения к электросети разного рода удлинителями, сетевыми фильтрами или тройниками. Все эти посредники между электросетью и аппаратом практически гарантированно не выдержат нагрузки, расплавятся и могут стать источником пожара.

Значит, первое, что нам необходимо для установки посудомоечной машины, так это приобрести отдельную влагозащищенную евророзетку с выходом на заземление.

Также необходимо дополнить подключение трёхжильным медным кабелем типа ВВГнГ-Ls.

Приобрести электрический предохранитель типа УЗО или диффавтомат на 16 А с током утечки 30 мА.

Все современные электрические устройства должны соответствовать классу «А» или «А+». И все же производитель рекомендует, перед тем как подключить посудомоечную машину, сделать в стене кабельный канал для отдельной кабельной линии.

Но как быть, если ремонт помещения уже проведен и желания тревожить соседей нежным перестуком перфоратора, чтобы заново штробить стены, нет совсем? Можно подключиться к уже существующей евророзетке и желательно, с защитой УЗО.

Рекомендуемая высота размещений евророзетки на стене — не выше 90 см от уровня пола.

Кроме того, розетка должна быть расположена справа или слева от ПММ, но не на стене за ней.

Для подсоединения посудомоечной машины лучше устанавливать свой отдельный автомат защиты электролинии, а не подключать к обычному модульному автомату.

Мы уже говорили, что применение разного рода удлинителей для подключения посудомойки крайне нежелательно. Поэтому, учитывая тот факт, что у современных (особенно китайских) моделей длина шнура для подключения, как правило, 1.0–1.5 м, место для установки агрегата должно находиться в пределах достигаемой длины собственного шнура до розетки.

На современных кухнях уже установлены розетки с заземлением. Это соответствует все требованиям для подсоединения посудомоек. Но что делать, если у вас квартира в многоэтажке старого жилого фонда? Придется подключать к обычным розеткам. Но также придется смириться с тем фактом, что уровень электрозащиты будет явно снижен.

То есть, если на заземляющем контакте есть небольшая утечка, то включить УЗО уже не получится. А последствия от таких токовых утечек очень плачевны:

Монтаж и установка розетки, как правило, сложности не представляет. В принципе эту работу можно выполнить самостоятельно, своими руками. Но если схема подключения предполагает использовать розетку с заземлением — лучше доверить эту работу более опытному специалисту-электрику имеющему допуск на электромонтажные работы и он всё подсоединит правильно. Так как тут надо еще подсоединить провода управления подключением к электрощиту на свой автомат, у которого характеристики эксплуатации отвечают требованиям:

• по номинальному току — 16 А;
• класс по токоограничению — 3.

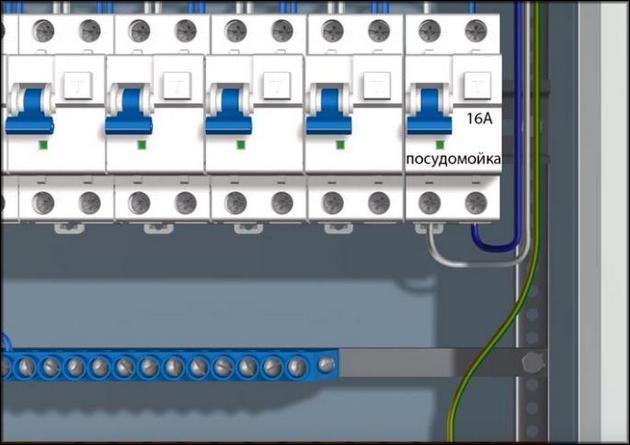

Установку автоматического предохранителя желательно выполнить в щитке управления всем электрооборудованием квартиры на DIN-рейку:

После того как монтаж закончен и все соединения подключены, надо убедиться в том что розетка работает. Включаем автомат, а в розетку вставляем вилку от настольной лампы. Если свет в лампе загорелся — значит, все подключения произведены правильно.

Водопровод и канализация

Теперь, когда с установкой розетки мы закончили, можно подумать, как подключить посудомоечную машину самостоятельно к сетям водопровода и канализации.

Как подключить посудомоечную машину своими руками

Самостоятельное подключение посудомойки-автомат сэкономит владельцам средства и время. Перед тем как установить посудомоечную машину, внимательно прочитайте инструкцию. Как правило, краткое пошаговое руководство прилагается ко всем моделям известных брендов. В большинстве случаев устанавливать ПММ придется в четыре этапа:

1. Встроить посудомоечную машину в нишу и надежно закрепить ее там.
2. Подвести сеть 220 В и установить розетку в стене рядом с корпусом машинки.
3. Подсоединить ПММ к водопроводу.
4. Выполнить подключение агрегата к канализации.

Подключение посудомоечной техники к водопроводу и канализации – непростая задача

Подвод электросети

Хорошо, если на расстоянии до 1 м от корпуса ПММ в стене расположена розетка с заземлением, рассчитанная на потребление тока 16 А. Тогда электропроводку можно не делать. В противном случае придется вызывать мастера или подводить электричество своими руками.

Не допускается использование удлинителей, тройников и других подобных вариантов для подсоединения ПММ к электрической сети

Для проводки используйте медный кабель с тремя жилами, сечение каждой из которых должно быть не меньше 2 мм. На входе, в распределительной коробке или щитке, кабель должен быть подключен к автоматическому выключателю, рассчитанному на срабатывание от тока 16 А.

Кроме того, желательно подключить в кабельную линию УЗО – устройство защитного отключения, рассчитанное на ток 16 А, с током утечки 30 мА (см. фото).

Схема правильного подвода электроэнергии к посудомоечной машине

Подключение посудомоечной машины к водопроводу

Наилучший вариант – подключиться к смесителю раковины, расположенной рядом с ПММ. Для этого перекройте подачу холодной воды и найдите то место, где гибкий шланг от смесителя подсоединен к трубе, подающей холодную воду. В этом месте ослабьте крепление и открутите гайку, фиксирующую соединение гибкого шланга с трубой, затем извлеките шланг.

Один из вариантов установки тройника с встроенным запорным краном для подвода воды к автоматической посудомойке

На место соединения установите тройник, выводы которого подсоедините к гибкому шлангу смесителя и запорному крану. К последнему подключите фильтр грубой очистки и наливной шланг для ПММ. Не забудьте предварительно накрутить на резьбу всех соединений герметизирующую fum-ленту.

Если не получается подключиться к водопроводу под раковиной, можете врезаться в водопроводную трубу, проходящую недалеко. Для врезки в металлическую трубу лучше всего использовать обжимную муфту. Предварительно в трубе нужно просверлить отверстие для отвода воды.

Обжимная муфта с отводом и запорным краном

Если водопроводная труба изготовлена из металлопластика, из нее нужно вырезать кусок, равный по длине тройнику, который будет установлен. Затем в месте разреза установить тройник, к которому затем подсоединить запорный кран, фильтр и впускной шланг ПММ.

Тройник в разрезе металлопластиковой трубы

Подготовка слива в канализацию

В том случае если мойка располагается рядом с посудомоечным агрегатом, совместите их сливы, установив под раковиной сливной сифон с дополнительным отводом. По основному каналу будет поступать вода из мойки, по дополнительному – отработавшая жидкость с ПММ.

В продаже есть варианты сифонов с одним и двумя отводами. Два дополнительных отвода удобны, когда рядом с посудомойкой планируется размещение стиральной машины. О том, как правильно выполнить установку стирального агрегата, читайте в нашей статье.

Сливной сифон с двумя отводами, к одному из которых подключена посудомоечная машина

Чтобы вода из сифона не попадала в слив машинки, сливной шланг должен быть подключен через небольшой перегиб, подключенный непосредственно к ответвлению сифона.

Еще один вариант ­– на входе в канализацию установить тройник, в один из отводов которого подключить кухонную мойку, а в другой – ПММ. Чтобы неприятные запахи не распространялись по кухне, отверстия герметизируют резиновыми или пластиковыми манжетами.

Тройник, который выводит в канализацию слив из раковины и посудомоечной машины

Проще всего организовать слив из настольной ПММ. Для этого достаточно прикрепить сливной шланг к раковине мойки

Особое внимание следует уделить надежности крепления, так как вырвавшийся из раковины шланг может залить жидкостью пол в кухне

Сливной шланг, заключенный в пластиковый перегиб

Как видите, организовать подключение посудомоечной машины вполне по силам каждому. При себе нужно иметь только небольшой набор инструментов и подручные материалы. Если необходимо встраивать посудомоечную технику в нишу, следуйте инструкции, прилагаемой производителем к ПММ.

Подведение слива

Этот этап гораздо легче предыдущего. Оптимальным вариантом
монтажа сифона станет его размещение под раковиной. Слив для посудомоечной машины в канализацию
при такой установке, препятствует распространению неприятных канализационных запахов
по кухне и другим комнатам невозможно

Подключение
слива посудомоечной машины к канализации заключается в присоединении к
сифону сливного контура

Здесь важно следить за тем, чтобы шланг располагался под
наклоном. Чем большим будет значение угла, тем лучше станет эффект слива воды
(самотек)

Слив

Важно обратить внимание на то, что вверху, где слив
присоединяется к сифону, следует сделать перегиб. Такое место станет
препятствием на пути попадания воды в слив посудомойки из раковины

Выбор места

Сразу необходимо сделать оговорку о том, что место для установки техники следует выбрать заранее. Задуматься над вопросом, как подключить посудомоечную машину к водопроводу и канализации. Если этот момент был упущен, тогда стоит внимательно ознакомиться с приведенными нюансами:

• Габариты встраиваемой техники не должны превышать или быть меньше размеров мебели. Для монтажа посудомоечной машины можно использовать специальную секцию в кухонном гарнитуре, в которую технику можно установить под столешницу, варочную панель или мойку. Разместить такую секцию можно в шкафу. Естественно, если это не вызовет трудностей с эксплуатацией.
• Расстояние до системы стоков не может быть больше полутора метров. В противном случае насос посудомойки не сможет долго выдерживать нагрузки и очень быстро придет в негодность. Если на кухне в доме или квартире поставить посудомоечную машину ближе указанного расстояния не получается, тогда стоит продумать вариант с установкой техники в ванной комнате. Идентичная ситуация складывается тогда, когда на кухне отсутствует канализационный вывод.
• Место для установки должно располагаться в непосредственной близости от розетки. В таком случае отпадает необходимость вести дополнительную линию и штробить стены.

Особенности настольного типа

Если приобретенная модель посудомойки относится к настольному типу, для монтажа можно не продумывать систему слива воды. Процесс установки потребует лишь надежной фиксации шланга в раковине (этот вариант можно использовать только при установке техники на кухне). Кроме того, здесь не потребуется сифон. Да и насос машины большую часть времени будет отдыхать, что положительно скажется на сроке службы. Еще одно преимущество настольной посудомойки кроется в возможности поставить ее в комнате небольшой площади.

Помимо указанных нюансов есть несколько правил, которые
применяются монтажниками при установке встраиваемой техники:

Пробный пуск посудомойки

После того как подключение закончено, следует первый запуск машины:

• сначала визуально проверяют все соединения с коммуникациями;
• затем заправляют посудомоечную машину моющим средством;
• потом открывают кран подачи холодной воды и включают посудомойку;
• во время работы проверяют узлы соединений и, если где-то проявилась протечка, ее устраняют с помощью ФУМ-ленты.

Работа машины без загрузки посуды необходима для удаления пыли и загрязнений, которые накопились во время хранения.

Подключить посудомоечную машину – дело несложное, однако здесь есть свои тонкости, которые необходимо знать. Если у вас нет уверенности, что вы можете подключить посудомойку своими руками, лучше вызвать человека, который в этом разбирается.

Специализированные магазины предлагают такую услугу, иногда даже бесплатно. Правильная установка посудомоечной машины сохраняет гарантию на ремонт, если возникнут неполадки.

Нашли ошибку? Выделите текст мышкой и нажмите:

Знаете ли вы, что:

В посудомоечной машине хорошо отмываются не только тарелки и чашки. В нее можно загрузить пластмассовые игрушки, стеклянные плафоны светильников и даже грязные овощи, например картошку, но только без применения моющих средств.

Подключение слива и воды

подключиться к канализации, придется поменять обычный сифон на тот, у которого есть штуцер, если вы с посудомойкой подключаете еще и стиральную машину, то штуцера должно быть два. При установке компактной посудомоечной машины под раковину потребуется специальный сифон, об этом мы писали в статье Компактные посудомоечные машины под раковину.

Подключая посудомойку к сливу, нужно не забыть:

• в месте соединения шланга и штуцера создать v-образный перегиб, который обеспечит максимально естественный слив воды из машины, и при этом вода не будет возвращаться обратно;
• внизу должно быть колено, это поможет избежать появления запаха в посудомоечной машине. Схема подключения посудомоечной машины наглядно отражает расположение дренажного шланга, где должен быть перегиб и колено.

Некоторые вместо подключения сливного шланга к сифону, перекидывают шланг через раковину. Одно дело если у вас компактная посудомоечная машина, стоящая на столе. И то, мы бы не рекомендовали такой способ. Но если посудомойка напольная, то качать воду придется высоко, насос быстро выйдет из строя. Кроме того, такой способ не безопасен, шланг может соскочить с раковины и потопа на кухне не избежать.

Самый оптимальный вариант – подключить воду к посудомоечной машине через смеситель. Для этого нужно:

• перекрыть воду, идущую на смеситель;
• отсоединить шланг холодной воды от смесителя, убрав старую изоляцию;
• подсоединить тройник с краном к трубе с холодной водой;
• подключить к одному выходу тройника шланг смесителя, а к другому фильтр грубой очистки, непосредственно к фильтру подключается наливной шланг посудомойки, при этом все соединения изолируются фумкой.
  Прикручивать наливной шланг нужно вручную достаточно сильно, ключи в этом случае не потребуются.

Подключение к электрической сети

Подключение посудомоечной машины к сети должно осуществляться только через отдельную заземленную розетку. Не допускаются тройники и удлинители, кроме того нельзя подключать к одной розетке одновременно с посудомоечной машиной холодильник и плиту. Поэтому о розетке для машины нужно заботиться на этапе монтажа электрических коммуникаций. В противном случае лучше вызвать специалиста, который выведет от электрического щитка провода и сделает розетку с заземлением.

Пробное тестирование

Завершающим этапом подключения посудомоечной машины должно быть ее тестирование. Для этого можно запустить тестовую мойку без посуды с использованием соли и порошка. Это дает возможность проверить, насколько правильно был осуществлен монтаж коммуникаций

Особое внимание нужно обратить на то, как набирается вода, нет ли протеканий воды в местах соединений. Если все прошло хорошо, устанавливаем посудомойку в отведенное место или задвигаем в нишу

Процесс подключения машины можно считать завершенным. Надеемся, что вам понятно, как подключить посудомоечную машину своими руками. В дополнение к статье предлагаем посмотреть видео о подключении посудомойки.

Подключение посудомоечной машины к канализационной системе

А сначала простой совет или даже рекомендация – перед тем как приступить к стационарному монтажу слива машины, проверьте канализационную трубу на кухне на засоры. Если вода в раковине уходит плохо, возможно, нужно прочистить канализацию.

Очень часто на сайтах магазинов, торгующих бытовой техникой, можно прочитать разные отзывы о довольно приличных моделях посудомоечных машин. Причём одни отзывы восторженные, а другие негативные. А интересно то, что почти весь негатив звучит условно так – у меня плохо сходит вода, внутри машины остаётся большая лужа и тому подобное.

Такое, конечно, возможно при неисправности, но не в новой же посудомоечной машине! Есть две реально возможных причины – слишком длинный сливной шланг и плохая проходимость канализационной трубы. И в обоих указанных случаях «несчастная» помпа трудится по максимуму, но не способна справиться с чрезмерной нагрузкой.

А просто можно было заранее подготовиться к правильной установке машины. И тогда восторженных отзывов прибавилось бы. А теперь от лирики непосредственно к подключению.

Единственный тип посудомоечной машины, которая может не подключаться к канализации стационарно – это компактные машины на 6 комплектов посуды. Имеются ввиду не встраиваемые, а отдельно стоящие модели. Они обычно располагаются прямо на столешнице, могут даже отключаться и убираться в шкаф.

И сливной шланг таких машин вполне можно закрепить на раковине. Только вот не совсем это удобно и не самым эстетичным образом выглядит. Принимаем как факт то, что посудомоечные машины стационарно соединяются с канализационной системой. Из того и будем исходить дальше.

Подготовительный этап

До того как приступать к установке ПММ, следует найти для нее удобное место на кухне, а также приобрести необходимые инструменты и материалы.

Где лучше разместить посудомоечную машину

Конечно, лучшее место для автоматической посудомойки – кухня. Выбирая оптимальный вариант размещения, следуйте таким правилам:

1. Если в кухонной мебели есть место для ПММ, побеспокойтесь о том, чтобы встроенная техника поместилась по габаритам в нишу под столешницей. Если нет нужного пространства, можете разместить агрегат в шкафу, под мойкой или в другом удобном для вас месте.
2. Постарайтесь выбрать место недалеко от мойки, иначе сливному насосу посудомойки будет тяжело справляться с откачкой воды. Расстояние до канализации не должно превышать 1,5 метра.
3. Если пространства на кухне мало, выберите настольный вариант ПММ – это автоматически решит вопрос с канализацией (можно будет сливать воду прямо в раковину). Тогда подключение посудомоечной машины к водопроводу и канализации будет выполнить намного проще.
4. Электрическая розетка, способная обеспечить электроэнергией посудомоечный агрегат, тоже должна располагаться поблизости. При этом нужно учесть, что мощность посудомоечной машины обычно составляет от 2 до 3 кВт.

Встроенная посудомоечная машина, расположенная рядом с раковиной

Приобретение инструментов, расходных материалов и фурнитуры

Для подключения потребуются следующие инструменты:

• электродрель и сверла разных диаметров;
• плоская и крестообразная отвертка;
• ножовка или специальные ножницы для обрезки труб из металлопластика;
• строительный уровень;
• набор гаечных ключей и разводной ключ;
• хорошо наточенный нож;
• кусачки.

К расходным материалам относятся в первую очередь шланги, ведь зачастую те, что идут в комплекте с техникой, недостаточно длинные. Прежде чем приобретать детали, замерьте расстояние от машинки до канализации и водопровода. К шлангам дополнительно потребуются хомуты.

Вполне возможно, что понадобятся соединители с накидными гайками и fum-лента для герметизации резьбовых соединений.

Для выполнения установки понадобится набор основных инструментов

Кроме того, следует приобрети тройник и запорный кран диаметром 3/4 дюйма для ответвления от водопровода (такой вариант подойдет, если по дому разведены водопроводные трубы такого же диаметра). Для организации слива необходим сифон.

В том случае, если рядом располагается стиральная машина, можно использовать для обоих агрегатов один сифон с двумя ответвлениями.

Схема одного из вариантов подключения посудомоечной машины к коммуникациям

В случае, когда поблизости нет достаточно мощной розетки с заземлением, для подключения к электросети приобретите медный трехжильный провод подходящего сечения и нужной длины вместе с мощной розеткой, рассчитанной на ток 16 А. Провод лучше всего проложить от распределительного щитка в квартире отдельной линией.

Рекомендации по установке некоторых моделей посудомоечных машин

При наличии возможности установите компактный фильтр для очистки воды в месте подключения к водопроводу – в таком случае ПММ прослужит дольше. Подобное решение рекомендуется для посудомоек Bosch ввиду того, что их входные клапаны чувствительны к засорам.

При монтаже фильтра будьте внимательны во время установки прокладки, уплотняющей соединение. Строго следуйте инструкции, так как неправильное положение детали приводит к протечкам.

Классическое расположение посудомоечной машины – рядом с водопроводом и канализацией

ПММ Electrolux следует устанавливать строго по строительному уровню. Даже небольшое отклонение от горизонтального расположения может привести к тому, что машинка не будет нормально работать.

Из всех посудомоечных машин одними из самых неприхотливых в установке и эксплуатации являются агрегаты бренда Siemens. При этом встраиваемые модели требуют надежного крепления и строгого соблюдения размеров ниш для установки.

Подключение к воде

Из всей работы подключение посудомойки к канализации признается самым энергозатратным
и трудоемким. В первую очередь, необходимо полностью перекрыть доступ воды,
потому что в трубу системы будет врезаться тройник.

Подключение к воде

Подсоединение
посудомоечной машины к канализации и водопроводу проводится по
следующему алгоритму действий:

• Поиск места подключения гибкого шланга на смесителе к водосточной трубе с последующим его отсоединением.
• Установка тройника с предварительно намотанной на резьбу ФУМ лентой.
• Присоединение на тройник гибкого шланга от смесителя.
• Подсоединение к отводу фильтра тонкой очистки, а также запорного крана с предварительно намотанной фумкой на резьбе.
• Подключение шланга от посудомойки к крану.

Стоит заострить внимание на том, что при подключении
посудомоечной машины лучше всего использовать выход с холодной водой. Дело в
том, что горячая вода имеет гораздо худшее качество

Когда речь идет об установке техники в частном доме, где очень часто случаются перебои с водоснабжением. Выход из ситуации кроется в монтаже на чердаке небольшого бака с чистой водой. Для нормальной работы большинства современных посудомоек достаточно создать давление всего в 0,1 Мпа. Именно такое значение получается в ситуации, когда вода поступает вниз с высоты нескольких метров. Но, все-таки, лучше внимательно изучить технический паспорт устройства и удостовериться в значении рабочего давления.

Что необходимо

Для функционирования посудомоечной машины потребуется:

• подключение к электричеству;
• постоянный доступ к водопроводу;
• сток в канализацию.

Это легко организовать, если расположить посудомоечную машинку на расстоянии максимум 2-3 метра от раковины на кухне. Для каждого из подключений требуется предварительная подготовка с учетом ряда требований.

Еще на стадии выбора конкретной модели следует уточнить следующие моменты, которые будут касаться монтажа:

• Тип установки (свободностоящая, встраиваемая);
• Габариты (ширина, глубина, высота);
• Мощность по электропитанию;
• Подключение к водопроводу (только холодная вода или холодная с горячей);
• Наличие защиты от протечек.

Тип корпуса, а соответственно и вариант установки, выбирается, исходя из планировки кухни. Если посудомойка будет устанавливаться в уже укомплектованную кухню, лучше выбрать свободностоящий вариант, ведь городить для нее корпус не всегда логично. Если же кухня проектируется с нуля вместе с меблировкой, то предпочтение отдается встраиваемой машинке, которая гармонично впишется в цельную кухонную стенку.

В плане установки это влияет на два фактора: подключение электричества и подводка водопровода. В случае со встраиваемой моделью электрический кабель лучше всего тянуть непосредственно от щитка без использования розеток и кабеля питания, тем более что у таких агрегатов есть свободный доступ к клеммным колодкам внутри аппарата. Водопроводную трубу можно подвести непосредственно к месту установки и уже коротким и аккуратным шлангом соединить с машинкой.

Для свободностоящей машины остается только вариант с розеткой и по возможности доступное для обслуживания и наблюдения подключение к водопроводу и канализации.

Подключение к водопроводу

Длина шланга подвода воды тоже ограничена – не более 1.5 м. Её можно наставить водопроводным шлангом в металлической оплётке. Это несложно, нужен угловой кран-тройник и сам шланг. Но чтобы снизить риски подтопления, получить более надёжный, а значит и долговечный результат сделаем иначе – параллельно канализационной трубе проведём водопроводную. Для самостоятельного выполнения наиболее доступно подключение воды к посудомоечной машине металлопластиковой трубой – для этого требуется минимум инструментов. Порядок действий один и тот же для любого подключения:

• Отворачивается шланг холодной воды кухонного смесителя.
• Наворачивается угловой кран. Точнее – тройник с шаровым краном для подключения бытовых потребителей воды.
• Вновь подсоединяется смеситель, а на запираемое краном резьбовое соединение наворачивается фитинг для металлопластиковой трубы.

Для простоты ревизии и обслуживания, выполнять соединения с подводящим и сливным шлангами посудомоечной машины нужно в одном, сравнительно легкодоступном месте, но не прятать за встраиваемую технику. Чтоб иметь возможность осмотреть их в любое время, без демонтажа машинки.

Важно: резьбовые соединения с резиновыми кольцами дополнительного уплотнения не требуют, они заворачиваются с усилием «от руки», при сомнениях можно подтянуть на ¼ оборота. При правильном положении прокладки обычно этого более чем достаточно

Остальные резьбовые соединения требуют «подмотки»:

• Старшее поколение может посоветовать лён – не подавайтесь, он более оправдан для иных целей.
• Лента-ФУМ – более подходящий вариант, но при её использовании нужна сноровка – опыт использования. Подмотка «фумкой» выполняется «разово»: подмотал, закрутил и всё. Если ошибся или подтекает – раскручивай, убирай прожатую резьбой ленту и подматывай новым отрезком.
• Наиболее удобна в использовании нить «Тангит унилок». Она позволяет корректировать положение крана в более удобное. Инструкция использования на каждой упаковке. Однажды попробовав её, мало кто возвращается ко льну или ФУМ-ленте. Это происходит только для специфичного использования или тотальной экономии.

Для безошибочного выбора положения крана рекомендуется навернуть его «на сухую», без ленты посчитать число оборотов, раскрутить и собрать уже с подмоткой.

Возможная реализация подключения к горячей воде

Большинству посудомоечных машин требуется холодное водоснабжение. Разберёмся, как подключить посудомоечную машину к горячей воде – ведь в некоторые модели заложен такой функционал. В инструкции по монтажу и эксплуатации таких машин указано:

• Разрешено подключить к горячей воде, ее температура должна быть в пределах 40° — 60°ц. Можно подключаться к альтернативным, например, энергосберегающим системам.
• Функционал защитного устройства аквастоп допускает максимальную температуру подаваемой воды 75°.

Поэтому подключение таких машин к горячему водоснабжению вполне возможно. Но ограничения накладывают совсем другие реалии. Система ГВС в благоустроенных квартирах нестабильна – температура воды запросто может оказаться выше установленной нормы. Это чревато поломкой управляющего оборудования и постепенным разрушением внутренних элементов.

Напрашивается вывод, что подсоединение посудомоечной машины к водопроводу ГВС наиболее уместно в частных домах, где оно реализовано газовым котлом. Потому что:

• Подогрев воды газом действительно обходится дешевле электроподогрева.
• Есть возможность задать и контролировать максимальную температуру воды.

Однако в некоторых моделях, в частности бренда bosch, для сушки посуды реализован теплообменник. Это совершенно другой принцип, не имеющего ничего общего с распространенной сушкой потоком горячего воздуха. Смысл его в том, что в начале процесса сушки пространство между стенками машины заполняется холодной водой. За счет резкого охлаждения на внутренней стенке конденсируется влага, испаряющаяся с поверхности горячей посуды. Этим достигается экономия электроэнергии и реализуется щадящий режим сушки, безвредный для посуды. То есть очевидно – для работы машины принципиально необходима холодная вода.

Отвод воды

После того, как все подготовлено можно приступать к подключению машинки к системе канализации. Для этого необходимо установить сифон, оснащенный штуцером, и к последнему присоединить сливной шланг. Эта, с первого взгляда, простая процедура организации слива требует соблюдения двух важных условий.

Условие первое –необходимо сделать верхний перегиб, как показано на изображении ниже , это предотвратит попадание воды из чаши раковины в ПММ.

Иллюстрация выполнения верхнего перегиба

Условие второе – колено водяного затвора на сливе должно быть максимально глубоким с коротким изгибом. Это делается для того, чтобы воздух из канализационной системы не попадал в устройство. Если не поставить водяной затвор, посуда после мытья может иметь неприятный характерный запах. Ниже показан правильный водяной затвор.

Пример организации водяного затвора

Метод организации слива от стационарной ПММ напрямую в раковину не рекомендуем реализовывать, поскольку существенно возрастает нагрузка на насос. Варианты подключения прямо к канализации даже не будем рассматривать, поскольку это абсолютно неправильно.

Подключение к канализации

Есть три варианта, как подключить посудомоечную машину к канализации:

• слив в раковину;
• подключение к сифону раковины;
• монтаж отдельной линии канализации к месту установки.

В комплекте с посудомойкой идет дренажный шланг длиной до полутора метров. Он снабжен резиновыми манжетами с обоих концов. С одной стороны имеется колено, которое подсоединяется к сливу машинки, а с другого – прямой вывод. Если имеющегося шланга не хватает, то замените его другим, большей длины, но обязательно того же диаметра. Требования следующие:

• Общая длина маршрута от машинки до точки слива не должна превышать трех метров (у некоторых производителей указывается максимум в пять метров).
• Шланг должен укладываться по зигзагу так, чтобы одна волна была в верхней точке не ниже 80 см, уточняется в инструкции к конкретной модели.
• Точка сброса не должна быть ниже 50 см от пола.
• Шланг не должен касаться уровня сточных воды в сифоне и в канализационных трубах.

Из этих правил выходит, что крайне не желательно просто пускать шланг по полу и заводить в отвод канализационной трубы на уровне пола или лишь чуть выше него. У многих машин нет обратного клапана, который бы предотвратил попадание сточных вод в машинку по обратному маршруту, так что следует избавиться от такого развития событий.

Слив в раковину неудобен, так как постоянно приходится наблюдать за надежностью крепления и позицией шланга. От напора он может соскочить и устроить потоп на кухне. Чтобы удержать шланг на раковине, он укладывается в специальный держак в виде прописной буквы «г» и как крючком цепляется за край.

Подсоединение к сифону подразумевает наличие дополнительного штуцера на патрубке от стока раковины и до изгиба сифона. В продаже имеются уже готовые решения для подключения посудомойки, притом с наличием уже встроенного обратного клапана в гайке на штуцере.

Потребуется:

• Сифон для раковины для подключения посудомойки
• Шланг
• Пассатижи или плоскогубцы
• Шлицевая отвертка
• Хомут

Подключение:

1. Открутите шуруп по центру решетки в сливном отверстии. Демонтируйте старый сифон. Выньте шланг из патрубка канализационной трубы.
2. Установите новый сифон. Подключите к канализации и прикрутите к стоку раковины.
3. С дополнительного штуцера открутите зажимную гайку, достаньте уплотнительное кольцо.
4. На дренажный шланг от машинки оденьте сначала гайку, а после уплотнительное кольцо утонением к краю. Вставьте шланг в штуцер сифона и затяните гайкой.
5. Уложите шланг так, чтобы образовался зигзаг от машинки вверх до 80 см, затем вниз до 50 см и далее к сифону.

Для фиксации дренажного шланга во многих моделях посудомоечных машин имеется клипса на задней панели, как раз на необходимом уровне. Недостатком такого способа можно назвать разве что зависимость от чистоты сифона под раковиной и повышенный шум работы дренажа.

Третий вариант – это прокладка дополнительной линии канализации к месту установки. Для стационарных моделей и тем более встроенных решений это будет идеальным решением, в немалом за счет возможности сделать сток бесшумным.

Потребуется:

• ПВХ труба диаметром 40 мм (тройник, колено и ровные отрезки по расстоянию от точки врезки до машинки, и отрезок для подъема на 50 см), уплотнительные кольца;
• Манжета для подсоединения трубы диаметром как у шланга машинки;
• Крепеж стеновой для ПВХ трубы;
• Перфоратор;
• Уровень.

Порядок подключения:

1. В точке подключения канализационного стока раковины колено замените на тройник. От тройника уложите трубу до места установки посудомоечной машинки.
2. Трубу закрепите по всему маршруту каждые 50-60 см к стене с обязательным уклоном в 2-3 градуса или 3-4 мм на каждый метр трубы.
3. В конце маршрута подсоедините колено 90о и патрубок длиной 30 см, чтобы в итоге выход был поднят на 50 см над уровнем пола. В выходное отверстие вставьте манжету для подключения дренажного шланга.
4. Шланг подсоедините коленом к стоку машины и, закрепив на клипсе, расположенной на корпусе устройства, опустите и вставьте в манжету сливного отверстия.
