Оригинальная винтовая лестница: 4 вида конструкций

Проект винтовой лестницы: расчеты

Размер предполагаемого проема верхнего этажа:

для основной лестницы не менее 2000 мм (2 м), для «запасной» — 1300 — 1500 мм (1.3 — 1.5 м).

Можно отталкиваться не от ширины проема, а от желаемого диаметра лестницы исходя из ширины марша (величина, определяющая ширину маршевой лестницы; в нашем случае — винтовой, если ее “раскрутить”).

Высота будущей лестницы (высота междуэтажного пространства).
Угол закручивания. Для винтовой лестницы посреди комнаты чаще всего используется углы от 270° до 360°.

Красная винтовая лестница в интерьере

Для строительства лестницы нужно определить количество ступеней, их длину, ширину и расстояние между ними (высоту поступи).

Допустим, высота лестницы должна составить 3 м, а ширина марша — 90 см. Переведем величины в миллиметры (мм) для удобства расчетов: 3 м = 3000 мм; 90 см = 900 мм. На перила уйдет примерно 100 мм. Общий диаметр винтовой лестницы несложно высчитать по формуле: D = 2a + 200 мм, где а — ширина марша будущей лестницы, а 200 мм — диаметр опорного столба в центре конструкции (не рекомендуется делать его менее 20 см в диаметре). Получаем:

D = 2a + 200 мм = 2 * 900 мм + 200 мм = 1800 мм + 200 мм = 2000 мм (2 м)

Если высота 3000 мм, а оптимальная высота ступеней равна 150-200 мм, то получаем:

3000 мм / 150 мм = 20 ступеней

или

3000 мм / 200 мм = 15 ступеней

Если остановиться на 15 ступеньках, то для подъема нужно будет 14 ступеней + 15 ступень — верхняя площадка. Воспользовавшись формулой 2а+b = 600~640 мм выберем большее значение — 640 мм, можно вычислить ширину ступеней:

2 * 200 мм + b = 640 мм

или

b = 640 — 400 = 240 мм

Ширина ступеньки будет равна 240 мм, что удовлетворяет требованиям безопасности лестниц.

Плюсы винтовых лестниц

Важно при этом помнить, что ступени винтовой конструкции не
очень широкие и при достаточно крутом подъеме, это становится источником повышенной
опасности

Следовательно, по такому сооружению рекомендуется ходить не очень
быстро и соблюдать правила осторожности. Компенсировать этот недостаток можно,
устроив надежные поручни

Еще важнее точный расчет размеров лестницы и в частности, забежных ступеней и ширины проступи (горизонтальной поверхности)

Компенсировать этот недостаток можно,
устроив надежные поручни. Еще важнее точный расчет размеров лестницы и в частности, забежных ступеней и ширины проступи (горизонтальной поверхности).

Правила изготовления

Перед проведением расчетов и изготовления лестницы, следует ознакомиться с некоторыми нормами и советами специалистов, что позволит создать комфортную и безопасную модель:

• Лучше отказаться от подступенков. Это сделает безопасным подъем для людей, у которых большой размер ноги, и предотвратит соскальзывание от случайного попадания шага на узкую часть ступеньки;
• Ширина проступи на средней линии передвижения человека не должна быть меньше 200 мм;
• Опора винтовой лестницы должна быть диаметром не меньше 50 мм. Это обеспечит прочность конструкции;
• Расстояние между витками лестницы должно быть минимум два метра, чтобы человек не наклонялся при подъеме на второй этаж;
• В каждом полном повороте должно содержаться не менее двенадцати ступенек. При этом оптимальная высота ступеней винтовой лестницы составляет 180 мм;
• Длина ступенек или ширина винтовой лестницы должна быть не менее 800 мм;
• Ограждение для винтовой лестницы выбирается высотой 1000 мм.

Примеры выбора размеров конструкции

Расчет

Перед тем, как построить винтовую лестницу, чтобы она была удобной и безопасной, следует правильно произвести все расчеты.

Для примера взяты такие параметры:

• Высота винтовой лестницы 3 метра;
• Стандартная длина ступенек 900 мм;
• Диаметр центральной опорной стойки — 50 мм.

Предлагаем вашему вниманию пример расчёта винтовой лестницы:

• Вычисляется общий диаметр модели. Для этого суммируются две длины ступенек, и прибавляется диаметр стойки: 2 х 900 + 50 = 1850 мм;
• Определяется радиус передвижения человека. При этом к длине ступеньки прибавляется радиус опоры и результат делится на два: (900 + 50)/2 = 470 мм;
• Рассчитывается число ступенек на один виток конструкции. Для этого, длина окружности траектории передвижения делится на среднюю глубину ступеньки: 2 х 3,14 х 470/200 = 14,758 ~ 15 ступенек;
• Определяется высота одной ступеньки. Для этого: высота одного витка делится на количество ступенек: 2000/15 = 133 мм;
• Высчитывается общее количество ступенек на лестнице. Для этого общую высоту конструкции нужно разделить на высоту одной ступени: 3000/133 = 22,5. Округлив полученное значение, получаем 23 ступеньки.

После проведения расчетов, параметры винтовой лестницы получились такими:

• Высота конструкции – 3 метра;
• Количество ступенек – 23 штуки;
• Высота ступенек после уточнения их количества: 3000/23 = 130 мм. При этом высота 22 ступенек будет 130 мм, первой или последней 140 мм.

Габариты винтовой лестницы:

• высота – 3 метра;
• наружный диаметр – 1,85 метра.

Таблица для ориентировочного выбора параметров винтовой лестницы

Схема устройства конструкции

Изготовление лестницы

Интерьеры винтовой лестницы

При монтаже не стоит забывать о качестве выполнения работ, от этого зависит и безопасность всех членов семьи. Чтобы сварить лестницу винтовую красиво, с прочными сварными швами лучше пригласить специалиста.

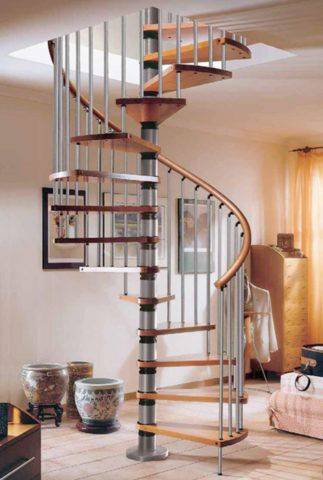

Винтовая лестница на центральной металлической стойке

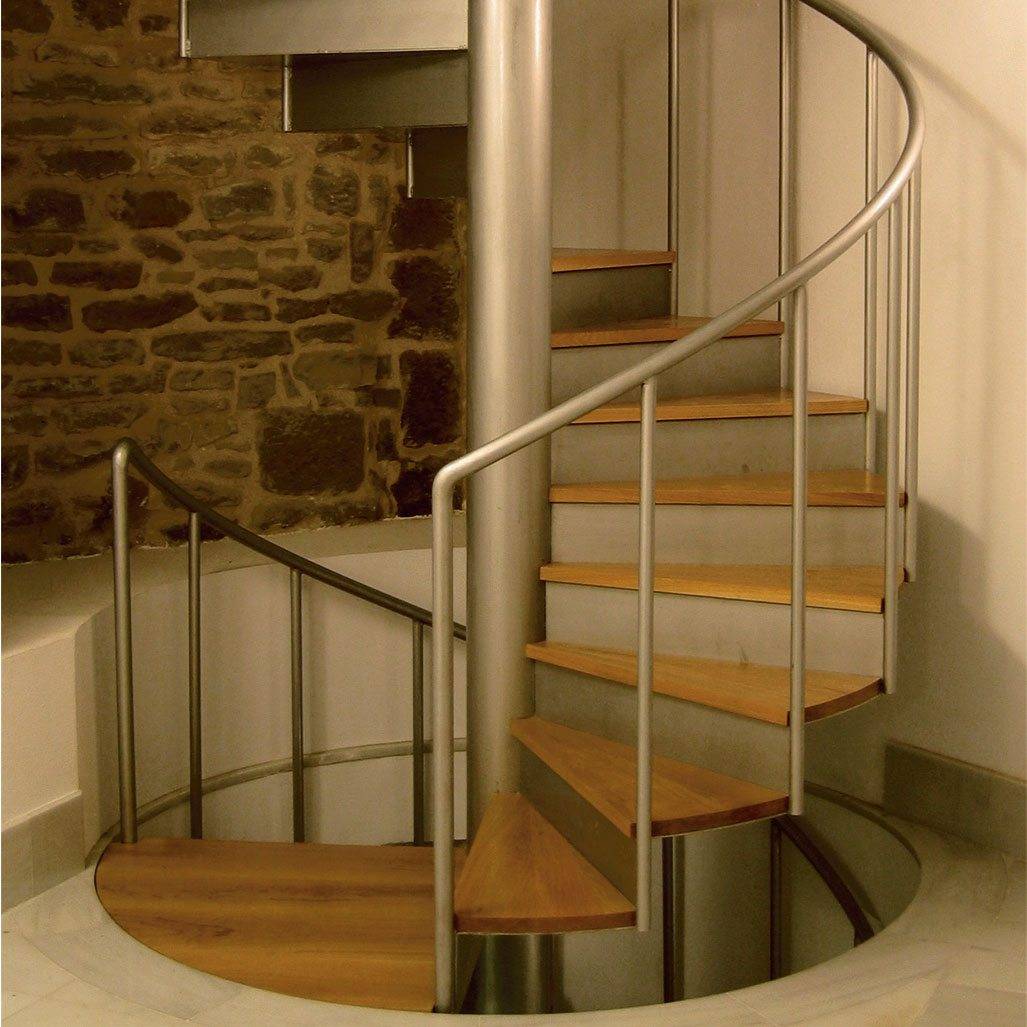

Квадратный проем для винтовой модели

Инструкция сборки лестницы, представленной на фото:

• Изготавливаются ступеньки. Доски размечаются по выполненным заранее расчетам и аккуратно выпиливаются. С узкой стороны сверлится отверстие по диаметру стойки;
• Изготавливаются втулки длиной, соответствующей высоте ступенек, а внутренний диаметр по диаметру стойки;
• Опора бетонируется;
• Нанизываются поочередно ступеньки и втулки;
• Ступеньки размещаются в нужном положении, а затем фиксируются стойками;
• Последняя ступенька крепится к перекрытию;
• На опору устанавливается декоративная крышка;
• Выполняется отделка конструкции.

Подробно, как выполняется сборка винтовой лестницы, видео показывает со всеми нюансами.

Это краткое описание винтовой лестницы, ее видов, материалов для изготовления, порядка расчета и изготовления. Несмотря на то, что качественно такие конструкции проигрывают прямым маршам, они получают все более широкое применение.

Как сделать проем в перекрытии потолка

Лестничный проем в перекрытии второго этажа лучше всего готовить сразу, при постройке частного дома. Если это было упущено, то в случае деревянных потолков, его надо выпилить перед установкой межэтажной конструкции.

Проем могут иметь округлую или прямоугольную формы в зависимости от того, будут устанавливаться круглые или квадратно-винтовые лестницы.

Главное, что при этом должно соблюдаться основное условие: размер проема должен быть больше, чем диаметр винтовой лестницы на 10 см с каждой стороны. Это необходимо для того, чтобы не поранить руки о стены при использовании перил на последних ступенях .

По центру окружности просверливается сквозное отверстие. Затем на полу второго этажа в данное отверстие вставляется штырь и с помощью веревки, длина которой соответствует радиусу проема, и привязанного к ней карандаша намечается отверстие, которое необходимо выпилить.

Как вариант, участок, где предполагается сделать площадку второго этажа, можно не удалять. Это сэкономит время на ее обустройство. Кроме того, стоимость винтовой лестницы будет несколько ниже. Но при этом нужны самые тщательные расчеты, чтобы не ошибиться с местоположением площадки.

Лестничный проем облицовывается балкой, изготовленной из шпона, в форме окружности. Балка состоит из нескольких слоев, изогнутых с помощью стального кружала и упоров. Первый и последний слои должны быть из цельных отрезков шпона. Для изготовления промежуточных слоев допускается использование более коротких кусков.

Готовая балка устанавливается в проем для винтовой лестницы и закрепляется угловыми накладками. Чтобы придать более эстетичный вид, дополнительно монтируются декоративные плинтуса.

Отделка лестничного проема, который имеет форму квадрата, требует минимум усилий и навыков по причине отсутствия закругленных деталей.

Изготовление элементов конструкции

При создании лестницы своими руками кроме точности расчетов нужно тщательно продумать проект, чтобы добиться комфортного и безопасного передвижения по ступеням. Также все детали должны быть прочными, чтобы исключить возможность получения серьезных травм.

Опорный столб

Лестница винтовая невозможна без опорного элемента, который обычно изготавливают из металла диаметром 5 см. Столбы же обычно делают из бетона, кирпича или древесины с диаметром, который варьируется в пределах 15-50 см, иногда даже превышает данный диапазон.

Большие трудности вызывает монтаж опор из металла, кирпича и бетона. С целью фиксации на ней ступеней нужно применить сварку, муфты и различные резьбовые соединения. К деревянному столбу эти элементы легко крепятся. Учитывая, что центральная стойка – главный несущий элемент, то ее прочность должна выдерживать повышенную нагрузку всего сооружения, а также массу людей, несущих багаж.

Ступени

Такие компоненты изготавливают традиционного изготавливают из бука или дуба, так как обе древесные породы обладают плотной структурой и могут выдерживать серьезные нагрузки. При выборе материалов, необходимых для изготовления ступеней, стоит сфокусироваться на уровень просушки или обработки.

Как отметили специалисты, лучше всего купить хорошо оструганные доски. Древесина, которая была просушена ненадлежащим образом, быстро поменяет первозданную форму и начнет пропускать влагу. Это серьезно скажется на прочности всей конструкции. Многоопытные мастера рекомендуют изготавливать ступени из клееной древесины, которую можно получить самостоятельно. С этой целью проводят следующие операции:

1. Из брусков собирают панель, чтобы рисунок был разнонаправленным.
2. Все составляющие элементы смазываются клеевой смесью, стягиваются струбцинами и оставляют в покое до полного высыхания.

Не лишним будет подготовить шаблон ступеньки, согласно которому все они будут прочерчены. Их готовят, используя ранее полученные цифры в результате расчетов. При использовании полученных данных нужно быть сосредоточенным, чтобы добиться исключительной точности.

Отдельно стоит обратить внимание на верхнюю ступень лестницы, так как она соединяет саму конструкцию с полом наверху. Она должна превосходить другие ступени по габаритам с целью придать повышенную прочность лестнице

После изготовления ступени нужно сложить в стопку и зафиксировать с обеих сторон. Это делается, чтобы получить отверстия под центральную стойку.

Ограждения и перила

Далее при монтаже лестницы в доме нужно позаботиться о поручнях, чтобы случайно не упасть при движении вверх-вниз. Оградительные сооружения изготавливают из клееного бруса, минимальное сечение которого должно быть 5×5 см и токарный станок. Такие изделия не составит труда купить в специализированных магазинах.

Крайние стойки получают форму, благодаря которой они могут одновременно соединить две ступеньки. Это делается, чтобы конструкция получила повышенную жесткость, с помощью которой предотвращается проворачивание ступеней на центральной стойке.

Балясины крепятся следующими способами:

• вклеивания в готовые отверстия;
• прикрепления к ступеням при помощи особого типа крепежа;
• приклеивание путем выпилов, сделанных снизу стоек.

Затем мастера наносят разметку и спиливают верхушки под определенным углом. Отлично смотрятся лестницы с деревянными перилами, которые имеют извилистости. Их можно сделать такими методами:

• вырезать из куска древесины части перил и аккуратно собрать;
• вырезать из клееного дерева;
• соединить компоненты из шпона с пониженной плотностью.

Все методы представляют сложности ввиду необходимости определенного материала и инструмента. Мастера советуют приобрести готовые перила в профильных компаниях. Тогда останется только их установить.

На рынке можно найти обширный спектр поручней с различными параметрами в зависимости от предпочтений клиента и его финансовых возможностей.

Интересно, что сборка конструкций выполняется с учетом некоторых нюансов. Нужно определить ее локацию и понять, будет ли она касаться стены. После этого следует:

• разметить потолок, сделав центр окружности;
• спроецировать центр окружности на пол для внедрения опорного столба;
• вырезать окружность и сделать ее декоративное обрамление.

Далее нужно только соединить все детали винтовой лестницы друг с другом в зависимости от ее разновидностей. После того, как закончена сборка сооружения, нужно подвергнуть его декоративной отделке. С этой целью можно приобрести краску, морилку либо традиционный лак.

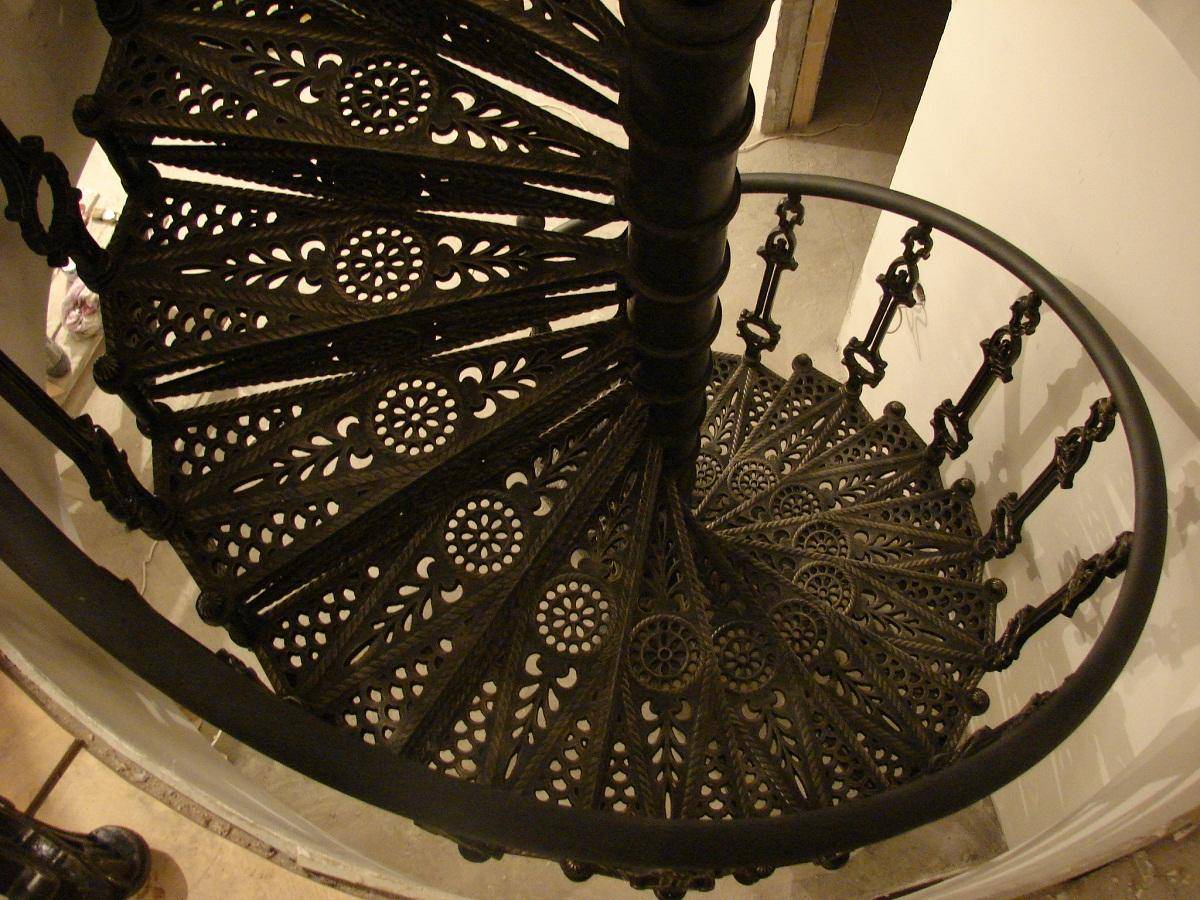

Области применения винтовых чугунных лестниц

Чугун ассоциируется с бабушкиными сковородками и массивными воротами, ведущими в старинные дома или в музеи. Немногие знают, что чугун используется также для изготовления лестниц и, в частности, для винтовых. Чугунные лестницы столь же красивы, как и их сестры из дерева или же других материалов.

Винтовые чугунные лестницы отлично смотрятся в интерьере, сделанном в классическом стиле

Лестницы из чугуна зачастую используются как:

1. Уличные лестницы. Если погулять по старинным городам мира, сохранившим архитектуру дальних эпох, то можно встретить большое количество различных чугунных винтовых лестниц прямо на улице и на это есть много причин, о которых мы расскажем чуть позже.
2. Домашние. Монолитная чугунная круговая лестница хорошо будет смотреться в холле большого дома или многоэтажного коттеджа. А благодаря тому, что красивые литые ажурные детали, делают ее внешне довольно воздушной, одна такая лестница уже может стать полноценным дизайнерским решением для украшения холла или прихожей.

Итак, многие считают, что спиральные лестницы могут быть полезны только в частном доме, но как оказывается, лестницы данного типа можно устанавливать и на улице, не боясь, что она быстро придет в негодность. На это есть одна веская причина: чугун – это тот материал, изделия из которого могут долгое время сопротивляться даже самым неблагоприятным условиям погоды (дождь, снег, обледенение, аномальная жара, резким перепадам температуры от высокой к низкой и обратно), а также большому количеству механических повреждений. Кроме того, чугунные винтовые лестницы, их резные элементы отлично противостоят таким процессам, как коррозия и гниение. Украсив торец своего дома или какую-либо постройку в саду, можно не сомневаться, что восторженные взгляды и отзывы соседей и гостей, не заставят себя долго ждать.

Винтовая лестница из дерева с центральной опорой своими руками

После выбора материала для лестницы (дерево), составления чертежа, проведения необходимых расчетов диаметра, высоты лестницы, размеров и шаговой частоты ступеней, формы крепления перильных ограждений и так далее, устанавливается опорный стержень. В качестве основы можно использовать толстостенную, металлическую или асбеста цементную трубу, деревянный брус (столб) большого сечения или же отлить монолитно бетонную (сложить из кирпича) опору.

Ступени и поручни изготавливаются согласно чертежу самостоятельно, при наличии необходимых навыков и инструмента, из клеенного деревянного щита, цельной доски, толстой фанеры. Поручни, как и балясины также можно сделать своими руками или заказать в столярном цеху, в целях экономии времени. Особенно это касается фигурных элементов винтовой лестницы.

После окончания подготовительных работ можно приступать к сборке круглой лестницы на второй этаж вашего дома.

Винтовая лестница из фанеры. Изготовление своими руками винтовой лестницы

Как сделать винтовую лестницу своими руками

Любая лестничная конструкция выполняет не только эстетическую функцию, она должна быть удобной и многофункциональной. Сложно представить себе, что в двухэтажном доме не будет установлена винтовая лестница либо иной вариант подъемной системы.

Существует множество вариантов оформления лестничных проемов, декорирования ступеней. Да и самих лестничных конструкций с необычными дизайнерскими решениями довольно много.

Деревянная винтовая лестница своими руками должна гармонично подходить к общему интерьеру дома, к тому же в полной мере удовлетворять всем правилам безопасности, особенно если в доме есть маленькие дети и люди пожилого возраста.

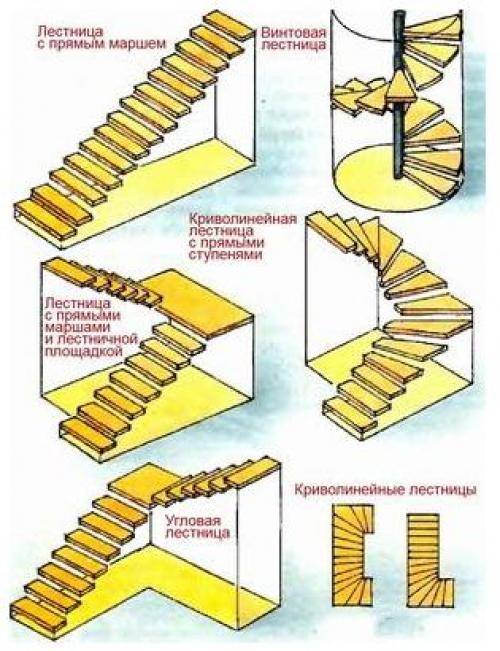

Выбираем лестничную конструкцию

Для того чтобы правильно выбрать лестничную систему, необходимо знать об их разновидностях.

Существует подразделение лестничных конструкций по следующим параметрам:

• материалу, используемому для строительства системы;
• эстетическим характеристикам;
• форме;
• месту установки;
• конструкции перил;
• размерам;
• стилевому оформлению.

Среди распространенных вариантов лестничных систем, используемых в частных домах, выделим:

• поворотные либо прямые маршевые системы, например, спиральная винтовая лестница на фото. Материал в основном – дерево либо металл.
• модульные либо сборные конструкции;
• системы на кронштейнах, больцах, косоурах;
• трансформеры и переносные конструкции;
• внутренние либо наружные системы;
• прикрученные к стене лестничные марши либо отдельно расположенные;
• со ступенями открытого или закрытого типа;
• с перилами либо без таковых.

Сделать винтовые лестницы на второй этаж экономкласса можно и самостоятельно, имея чертежи, инструменты, и желание.

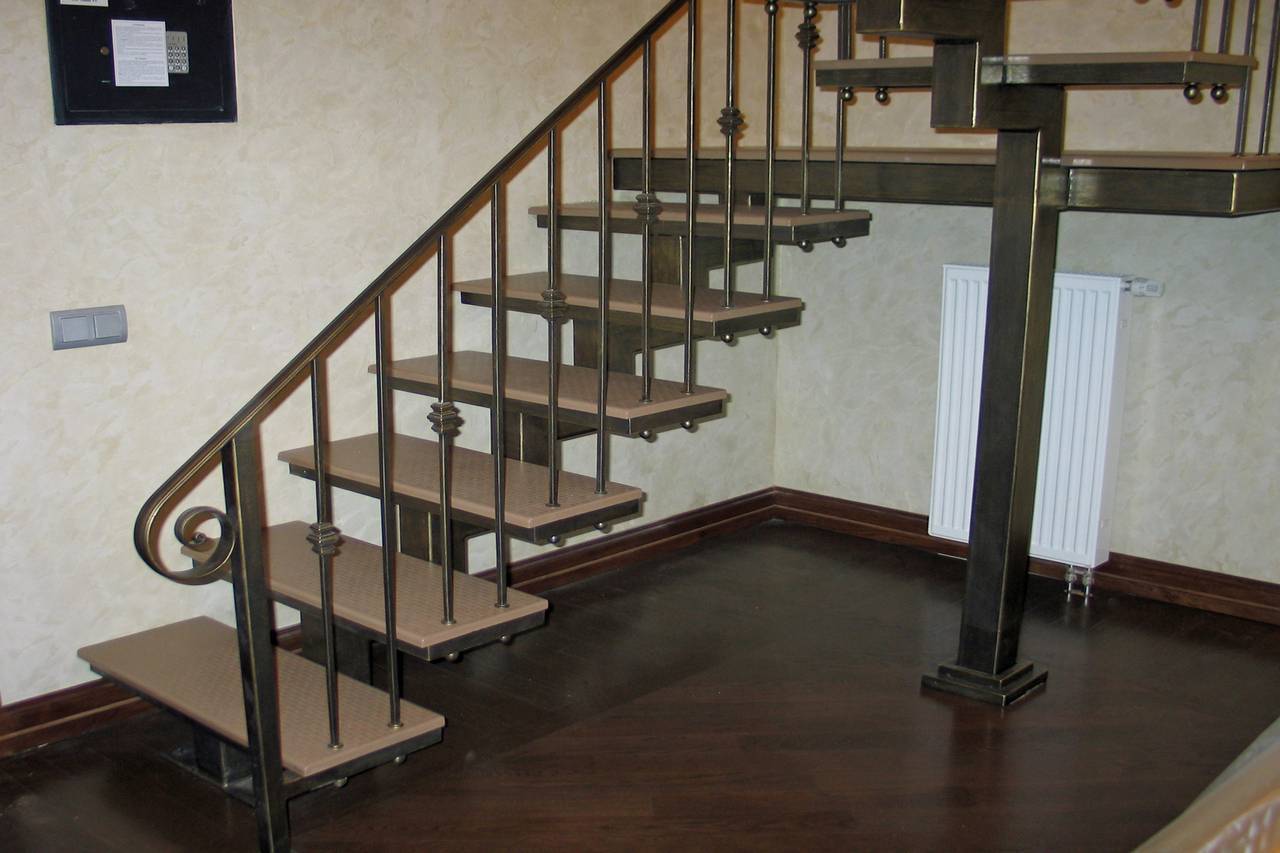

Деревянные маршевые конструкции

Маршевая система является самой простой и популярной, подобные винтовые лестницы своими руками с чертежами, можно найти на многих сайтах строительных компаний или заказать в дизайнерской студии.

Подобная конструкция предполагает изготовление двух и более маршей, разделенных поворотными площадками либо ступенями.

Алгоритм действий

Сначала необходимо выбрать вариант лестничной конструкции, чтобы проводить расчеты. Для варианта с боковой опорой, потребуется «колодец», в его стены встраивают ступени. Сделать своими силами «колодец» теоретические возможно, но лучше винтовые лестницы на второй этаж фото выбрать с главной балкой на обсадную опору.

Расчеты

Проведем расчет винтовой лестницы, в которой опорой будет стальная трубка толщиной 5 мм, диаметром 6-8 см. Стальной уголок используем для сварки консолей, а для обустройства ступеней воспользуемся деревянным массивом.

Вы должны понимать, что винтовая лестница на второй этаж является правильной окружностью, ее диаметр соответствует размеру проема.

R –внешний радиус консоли (окружности).

R1-внутренний радиус проема (диаметр толщина опорной трубы).

γ – оборот конструкции, угловая величина, демонстрирующая разницу в высоте между ступенями.

L –длина окружности.

Формула для расчета окружности:

L=2πR*n или L=2πR* (γ/360).

На практике этого недостаточно для нормального передвижения по ступеням, а потому за радиус движения берется 2R/3. В итоге формула принимает следующий вид:

Рассчитываем ступени

Основным отличием является то, что винтовые лестницы в Леруа Мерлен имеют специфическую форму ступеней. Консоль подобной системы является лепестком, у которого закруглен край. Для консоли характерны следующие параметры:

• h – длина ступеньки. Она составляет разницу между радиусом проема и внешнего радиуса опорной трубы. При выборе длины ступени до метра, консоль вполне можно делать из твердой древесины, каркас не требуется;
• W1- ширина проступи;
• W2-ширина заготовки;
• α-угол ступеньки.

Для определения числа ступеней высоту проема делим на подъем ступеньки. Удобной для передвижения будут винтовые лестницы размеры подъема ступеней, у которых 15-20 см.

Рассчитываем угол ступеньки по формуле:

α= γ: число ступеней.

Основные виды винтовых лестниц

Винтовая лестница в частном доме

Установка в коттедже или квартире винтовой лестницы дает возможность существенно сэкономить площадь внутреннего пространства постройки, поскольку, например, для обычной маршевой лестницы потребуется как минимум в 2 или даже в 3 раза больше площади, необходимой для размещения в и без того небольшом объеме помещения.

Несмотря на то, что все винтовые лестницы похожи и в основе конструкции имеют форму спирали, существует несколько видов таких сооружений, в равной мере заслуживающих внимания.

В строительстве частных домов и коттеджей чаще всего используется три вида таких конструкций:

• Лестница шахтного типа – когда ступени одним концом опираются на внутреннюю опору в виде столба, а внешним крепятся к стене шахты лестницы.
• Лестницы, опирающиеся на центральный столб – здесь ступени просто вмурованы в центральный опорный столб, являющийся единственной опорой конструкции лестницы.
• Безопорный вид лестниц характерен наличием только крепления наружной части ступеней к стене, в то же время центральная часть ступней опоры не имеет.

Винтовые лестницы могут классифицироваться и по направлению спирали – правосторонние, когда подъем осуществляется слева направо, и левосторонние, когда направление подъема справа налево. Многое зависит и от назначения сооружения, здесь винтовая лестница, размеры которой позволяют пройти только одному человеку обычно используется как вспомогательная или для подъема на чердак, в то же время в качестве основных лестниц на второй этаж дома переходы проектируется с максимально возможной длиной ступени.

Типовые размеры винтовых лестниц, от чего зависят и как рассчитываются Основой для проведения расчетов размеров лестницы выступают общепринятые параметры для проектирования таких сооружений. Основными принципами проектирования выступают:

• Надежность.
• Безопасность.
• Удобство.
• Использование основных эргономических показателей.

Так для расчета стандартной винтовой лестницы берутся следующие размеры, ориентированные на возможность подъема или спуска по ступеням человека среднего роста:

• Ширина ступеней минимально 530 мм, максимально 1430 мм.
• Диаметр шахты – 1,4-3,4 метра.
• Высота прохода (расстояние между витками) 1,9 м.
• Угол полного поворота одного витка спирали – 270-360 градусов.
• Ширина ступени у края от 200 мм, в 15 см от центрального столба не менее 100 мм.
• Оптимальный размер поступи для спуска не менее 280 мм.
• Подъем одной ступени не меньше 15 см и не более 25 см.
• Оптимальная высота ступени 17 см.
• Общее количество ступеней в лестнице нечетное, количество ступеней в полном обороте спирали – 12.
• Высота ограждений не менее 90 см.

Пример расчета

Расчет винтовой лестницы производится по формулам. Как рассчитать винтовую лестницу рассмотрим на примере конструкции с вращением на 360 градусов, диаметр которой 2.2 м, при высоте 3 метра.

Проект начинаем с вычисления длины окружности (L), которая, как помним из школьного курса, рассчитывается как L = 2πR. Протяженность линии движения считаем в соответствии с формулой L = 2πr, здесь r = 2R/3, поскольку проекция перемещения по спирали лежит на расстоянии 2/3 радиуса конструкции. В результате получаем искомую, протяженность по развертке L = 4πR/3 = 4×3,14×1100/3 = 4605 мм (4,6 м).Окружность винтовой первом этапе в результате вычислений у нас получились параметры развертки нашей конструкции в виде лестницы из одного марша.

Теперь можно заняться подсчетом количества ступенек. При заданной высоте в три метра и оптимальной рекомендованной высоте ступеней в 17 (± 3) см, в нашем случае, получится 20 ступенек. То есть, для кратности мы приняли за высоту значение 15 см, и получили 300:15 = 20.

Последний 15-й шаг приходится уже на лестничную ступеней винтовой ступени винтовой конструкции имеют трапециевидную форму, то и рассчитывать их будем в три этапа. Сначала просчитаем глубину проступей в середине лестничной конструкции по пути движения. Для этого нам и пригодится рассчитанная в п.1 протяженность окружности по развертке конструкции.

Разделим 4605 на 14 (пятнадцатая ступень считается площадкой) и получим 329 мм. Это немного превышает принятые стандарты для внутридомовых лестниц, поэтому следует увеличить количество ступеней до 17, таким образом, чтобы количество подъемов составило 18. В этом случае получим проступь глубиной 4605:17=271 мм и высотой 3000:18=167 мм.

Такие параметры попадают в эргономические рекомендации, основанные на ширине человеческого человеческого шага при расчете при делении образуется остаток, его можно учесть, скорректировав высоту первой ступени. Прочие проступи обязаны быть одинаковыми, как по высоте, так и по необходимо высчитать глубину проступей в точке крепления на центральной опоре. Как правило, такой опорой служит металлический столб, диаметром 50 мм, на котором нанизаны ступени.

Для крепления ступеней необходимо отверстие того же диаметра, что и труба и по 50 мм кромки. Поэтому глубина трапециевидных ступеней в узкой своей части будут равняться 50х3=150 глубины проступи винтовой размеров проступей в самой широкой части (наружной). Длина окружности нашей лестницы составляет L = 2πR = 2×3,14×1100 = 6908 мм, число подъемов — 17.

Рассчитываем глубину в широком секторе ступени — 6908/17 = 406 следует определить расположение и параметры площадки наверху лестницы, которая одновременно является последней ступенью. Здесь нужно отталкиваться от плана 2-го этажа, выход должен быть удобным и площадка винтовой просчитываем и проектируем проем в межэтажных перекрытиях, который необходимо предусмотреть при строительстве дома или изготовить его заранее перед проектированием лестничной конструкции с учетом, что его размеры должны превышать лестничный диаметр примерно на 20-22 см. Форма проема на верхний этаж может быть круглой или проема винтовой лестницы.В домах мансардного типа необходимо учитывать расстояние до верхнего перекрытия.

Расчет винтовых лестниц

Главная задача любой лестницы – это безопасность хозяев, и винтовая лестница не исключение.

• Минимальная ширина ступеней в средней части, где в основном ставят ступню, не должна быть меньше 20 см.
• В винтовых лестницах не устраивают подступенки, поскольку полностью поставить стопу на ступень, ограниченную подступенком, невозможно. Соскальзывание и падение становиться реальным риском.
• 12 ступеней рекомендуется как минимальное число для каждого из витков лестницы.
• Высота витков должна назначаться из соображений удобства хозяев, учитывая их рост плюс дополнительные 20 см. Высокий человек никогда не будет чувствовать себя комфортно, если ему придется постоянно оценивать разницу высоты прохода и своего роста. Эта разница визуально становится заметной от 10 -20 см, ни никак не в 5 см. Постоянное пользование лестницей, вызывающей раздражение от сгибаний и наклонов, очень плохо действует на психику.
• Ширину прохода винтовой лестницы не следует назначать меньше 700-800 мм. Один метр ширины – удобство прохода и возможность внести наверх мебель.
• Диаметры опорных стоек назначаются только по расчету, в зависимости от высоты и ширины прохода. Минимальным диаметром для стальных стоек называют 50 мм, для деревянных столбов минимумом является диаметр 300 мм при высоте 2,7 м и ширине прохода 0,9-1,0 м.

Типы креплений

Лестница на больцах

У винтовых конструкций отсутствуют площадки, они состоят из забежных ступеней. Наиболее востребованные методы соединения:

• Радиальное, ступени располагаются в виде лестничного винта. Основанием конструкции являются косоуры, опорная стойка.
• Лучшей и надежной конструкцией является лестница с опорой на стены или стойку.
• Винтовая лестница на больцах избавит вас от скрипа ступеней, в такой конструкции отсутствует соединение между деревянными деталями.
• Ступени, крепящиеся к центральному столбу и винтовым перилам, являются самым доступным и легко выполняемым методом самостоятельного монтажа лестницы.

Проектирование и расчет винтовых лестниц

Перед тем как приступить к сооружению винтовой конструкции, нужно будет посидеть над расчетами, выполнить необходимые замеры и составить чертежи своими руками.

Начиная техническую часть создания межэтажной конструкции, подумайте, каким образом вы планируете использовать окружающее пространство, насколько часто будете пользоваться лестницей, какие функции и нагрузки она станет исполнять.

Резная винтовая конструкция с громоздкими перилами, скорей всего не позволит занести на этаж большой диван или опустить шкаф.

Присутствие в семье детей также потребует внимательной планировки такого опасного в плане падений элемента, а именно:

• оборудовать лестницу дополнительной защитой;
• ограничить доступ к опасным элементам;
• выбрать подходящий нескользкий напольный материал и т. д.

Этап разработки и планирования технической стороны строительства винтовой лестницы своими руками – самый продолжительный и сложный.

Но не нужно отчаиваться и бежать в первый попавшийся строительный магазин за приобретением готовой конструкции – различные фото, можно отыскать в интернете.

Перед тем, как начать строительство, подумайте способы крепления и конструкцию. Лестница может быть установлена на стойке в любом месте комнаты или прилегать к стене. Во втором варианте стена выступает в роли дополнительной опоры, придавая конструкции более лучшую устойчивость и жесткость.

При свободной установке нужно поставить дополнительные опоры для ступеней, они имеют несущую функцию и делают спуск более безопасным и комфортным.

Внимательно продумайте варианты материала, использованные при создании винтовой лестницы. Гармонично выглядят деревянные или металлические конструкции, сделанные в подходящей интерьеру расцветке. По этим ступеням удобно перемещаться даже босиком, не боясь простудиться. Эти поверхности просты в уходе и великолепно подойдут для посещаемых помещений, например, для прихожей.

Перед началом строительства нужно сделать чертеж, с помощью которого вы будете иметь полное представление о нужном количестве стройматериала, высоте стойки и ширине ступеней.

Сделать чертежи своими руками очень просто, нужно лишь определенное усердие и точность при подготовке всех нужных измерений. При необходимости или появлении каких-то вопросов или уточнений, всегда есть возможность посмотреть фото или видео создания лестницы. Пошаговые видеосъемки, дополненные словесными советами, дадут возможность вам разобраться с трудностями и сделать шедевр лестничного искусства.

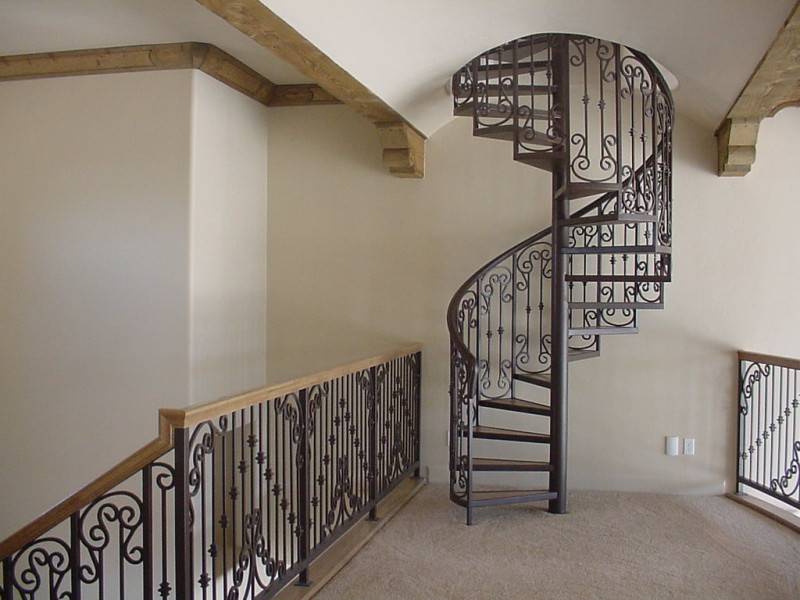

Красивые фото винтовых лестниц из металла
