Водяной насос своими руками: сделать для воды самодельный, центробежный и мембранный, помпа и груша для откачки

Назначение ручных моделей

Основная цель применения оборудования насосного типа – перекачка воды из источника к определенным точкам: в жилой дом, баню, гараж, огород. На загородных участках источником чаще всего являются скважины и колодцы, реже – пруды и другие водоемы.

Все жилые или дачные дома можно разделить на три категории: постоянного, сезонного и периодического проживания. Не ко всем из них подведено электричество, а некоторые снабжаются нерегулярно.

Если обобщить все перечисленные факторы, то можно сделать следующие выводы:

в домах постоянного проживания по умолчанию используется электроэнергия, поэтому основным оборудованием для перекачки воды является электронасос, а ручная модель – запасной резервный агрегат;
если дача используется только летом и подведены силовые линии, то энергозависимый вариант также подходит идеально, а ручное приспособление играет второстепенную роль;
дачный участок без электричества больше всего нуждается в оборудовании ручного типа.

Для орошения 2-3 клумб еще можно черпать воду ведрами, но чтобы обеспечить полноценный и ежедневный полив грядок, теплиц и газонов, необходим насос. Вот здесь и пригодится модель, для обслуживания которой нужна пара рук.

Сделать простейшую колонку можно самостоятельно, применив навыки сварки и сборки металлических или пластиковых деталей.

Образцом для изготовления собственной модели может стать заводское изделие, собранное из прочных чугунных или стальных запчастей, с удобной ручкой для использования

Некоторые умельцы сооружают надежное оборудование для скважин и колодцев, исправно служащее годами. Представляем обзор самоделок, для изготовления которых использовался подручный материал.

Зачем нужна помпа для воды: своими руками создаём корпус для насоса

На дачных участках иногда случаются ситуации, когда выключают электроэнергию. Для того, чтобы у вас была вода постоянно в доме, надо сделать помпу для воды. Это один из главных элементов ручного насоса.

Своими руками можно сделать самодельный ручной и мембранный поршневой насос. Крыльчатый, шиберный, дренажный и ветронасос сложно сделать самостоятельно. Существует и так называемый насос Мушо, который работает на солнечной энергии. Есть и волновой насос, принцип которого заключается в колебании волн.

Чтобы сделать помпы надо взять колбу. Это обычный корпус, в который ставится поршень. Он в свою очередь имеет два отверстия: выходное и входное. Сделайте их, чтобы можно было осуществить подъем воды. Оба отверстия закройте клапанами. Далее делайте рычаг для откачки воды.

Сверху в бочке делаете отверстия, сбоку ещё одно под кран. Крепите шланг. Учтите, что шланг должен быть такой длины, который сможет доставать до зеркала воды внутри колодца.

Конструкция помпы включает:

Бочка из металла на 150-200 литров;
Кран для отверстия на выход;
Шланг для забора воды.

С одной стороны трубу сплющите молотком, а во второй стороне сделайте отверстия для болта. С помощью кронштейнов закрепите рычаг. Когда вы будете ставить помпу, учтите, что под вами может быть система канализации. Уточните заранее эти моменты по чертежам.

Помпу сделать достаточно просто, если под рукой уже будут все необходимые материалы. Следуйте инструкции и тогда вы сможете сделать качественно и без ошибок всю конструкцию помпы.

Груша необходима для откачки жидкости, а также применяется для перекачки бензина. Её часто применяют в автомобильной сфере. Для каждого шланга существует своя мини-груша. Приобрести такой шланг можно в магазинах. Либо же купить отдельно шланг и отдельно грушу.

Груша-качок представляет собой цилиндровую форму, которая сужается с боковых сторон. Это надо для подключения шланга с обоих концов. В области сужения груши прикрепляются металлические кольца. Это помогает шлангу крепко закрепиться на груше.

Конструкция груши представляет:

Резиновую форму:
Металлические кольца на концах круши;
Дополнительный шланг для работы.

Пользоваться шлангом с грушей легко. Достаточно взять один конец шланга и опустить его в колодец или другую ёмкость с водой. Чтобы определиться с направлением шланга, а именно, какой конец опускать в воду, надо посмотреть на грушу. На ней нарисована направляющая стрелка.

Второй конец направьте в ёмкость, куда будет переливаться жидкость. Далее нажимайте на грушу, и вода качается.

Груша служит простейшим устройством, чтобы перекачать жидкости. Её можно купить в магазине по низким ценам, что вызывает спрос у хозяев дачных участков. Механизм прост в применении. Достаточно направить конца шлангов и нажимать на грушу.

Ручная помпа своими руками

Описанную ниже систему ручной водокачки можно взять как основу для создания стационарного водоподъёмного поста в колодце или скважине.

Нам нужны:

Канализационная труба ПВХ 50 мм с несколькими отводами, заглушкой, манжетами-уплотнителями — 1м.
Клапан обратный 1/2″ в количестве 2 шт, канализационная труба ППР 24 мм,
Также резина, болты и гайки с шайбами на 6-8 мм, несколько хомутов, зажимы фитинговые и другие сантехнические детали.

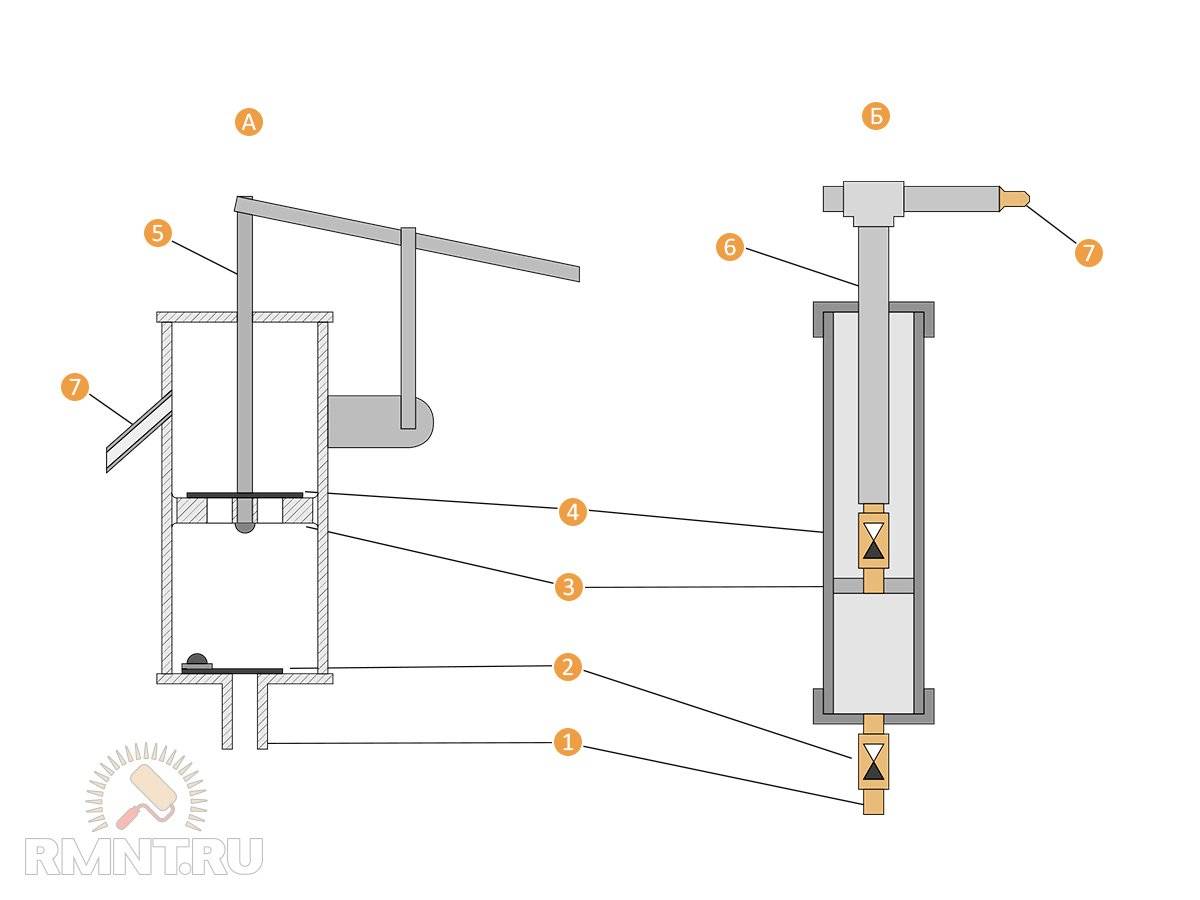

Существует несколько способ сборки такого насоса.

Слив через ручку

Данная модель самая простая из тех, что можно собрать дома: шток изготавливается из ППР трубы, вода в нем поднимается и выливается сверху. Гильза делается из трубы диаметром в 50 мм длиной 650 мм. Насос получается самый простой из домашних — вода поднимается по штоку поршня, который выполнен из ППР трубы и изливается сверху.

Слив воды через ручку

Итак:

Гильзу изготавливаем из трубы диаметром 50 мм длиной 650 мм. Клапан должен быть кольцевым лепестковым: просверлите 10 отверстий диаметром 6 мм, вырежьте круглый резиновый лоскут в количестве 3-4 штуки диаметром 50 мм.
Лоскут закрепляем по центру заглушки, используя болты или клёпки (саморез не подойдёт). Таким образом, мы получим лепестковый клапан. Можно не делать клапан самостоятельно, а врезать в торцевую заглушку заводской. При этом стоимость насоса возрастёт на 30%.
В гильзу устанавливаем заглушку, используя герметик через утеплители, при этом дополнительно фиксируйте саморезами через стенку основания гильзы.
Следующий элемент насоса — поршень. В трубу ППР устанавливается обратный клапан.

Для изготовления головки поршня воспользоваться можно отработанной носовой частью герметика 340 мл. Предварительно труба нагревается и помещается в гильзу. Тем самым головка приобретёт нужную форму и размер.
Следом её подрезают и устанавливают последовательно на обратный клапан при помощи муфты, имеющей наружную резьбу, или используют накидную гайку.
Поршень вставляем в основу насоса и делаем верхнюю заглушку, которая не обязательно может быть герметична, но при этом шток должен держаться ровно.
Устанавливаем сгон на свободный конец трубы, одеваем на него шланг. Насос такой конструкции очень надёжен, но немного неудобен — точка cлива воды находится в постоянном движении и расположена близко к оператору. Данный вид насоса можно немного изменить.

Сборка бокового слива

Все делается следующим образом:

Включаем в гильзу тройник-угол 35 градусов. Делаем в трубе-штоке большие отверстия, при этом не нарушая жёсткости, как вариант, можно применить стержневой шток.

Основное достоинство и преимущество описанных помп — невысокая цена конструкции. Заводской клапан стоит приблизительно 4 доллара, труба около доллара за 1 метр. А все остальные детали в сумме выйдут на 2-3 доллара.
Получим насос стоимостью менее 10 долларов. Ремонт таких насосов также обойдётся в копейку путём замены нескольких «прочих» дешёвых деталей.

Спиральный гидравлический поршень

Ручной насос для воды своими руками в таком исполнении сделать немного сложнее. Но зато у него больше производительность. Такой вид поршня чаше всего применяют при качке воды из водоёмов с течением на небольшое расстояние.

Итак:

Устройство в основе имеет карусель с лопастями, напоминающее внешне колесо водяной мельницы. Речной поток как раз и приводит колесо в действие. А насосом в этом случае служит из гибкой трубы 50-75 мм спираль, которая закреплена к колесу хомутами.
К заборной части присоединяется ковш диаметром 150 мм. Вода в трубопровод будет поступать через главный узел (трубный редуктор). Его можете взять как у заводского насоса, так и ассенизаторского.
Редуктор должен быть плотно закреплён к основанию, которое неподвижно, и располагаетсяя по оси колеса.
Максимальный подъём воды равен длине трубы от забора, который во время работы находится в воде. Это расстояние получается от точки погружения насоса в воду до точки выхода. Именно это расстояние проходит водозаборный ковш насоса.
Система работы такого насоса проста: когда он погружён в воду, в трубопроводе образуется закрытая система с воздушными участками, вода идёт по трубе к центру спирали. Единственный минус такого водяного насоса — активатором являемся водоём, таким образом его использование подойдёт не каждому.

Данный насос послужит отличным поливочным средством в сезон. Цена его зависит от используемого материала.

Первый пуск и настройка работы агрегата

После выполнения установки насосного канализационного оборудования, подключения электропитания выполняется монтаж трубопровода. Затем необходимо провести испытание смонтированной системы, а также отрегулировать уровень, при котором поплавковый автоматический выключатель будет отключать агрегат, защищая его от работы «на сухую».

Для этого ёмкость септика заполняется водой. При этом уровень жидкости должен быть на минимально допустимом для данного оборудования уровне. После этого наполнение резервуара продолжаем до отметки, на которой происходит срабатывание датчика и запуск насосного оборудования.

Испытания прибора позволяют проверить его работоспособность и правильность монтажа всей системы канализации. При обнаружении малейших неполадок их можно быстро и безболезненно устранить на этом этапе. После удачного проведения испытаний проводится герметичное закрывание приёмного колодца. Теперь канализационную систему можно смело эксплуатировать и быть уверенным в бесперебойной и надёжной работе насосного оборудования.

Изготовление поршневого, ручного насоса

Для того чтобы сделать для колодца на даче подобный агрегат из подручных материалов, можно воспользоваться следующей технологией:

Рисунок 2. Схема помпы поршневого насоса.

Вначале надо подобрать корпус для насоса. Для этого используют металлическую трубу нужной длины. Если есть возможность, то можно применить гильзу от дизеля или корпус гидроцилиндра. Длина трубы может быть порядка 600-800 мм при калибре не менее 8 см. Самое лучшее – это изготовить корпус из толстостенной трубки на токарном станке. При этом внутренние стенки насоса получаются гладкими. Если использовать металлический отрезок, то надо снять шабером все внутренние неровности. Корпус не обязательно делать круглым: он может иметь форму квадрата или быть многоугольным. Основное условие – он должен иметь одинаковое сечение по всей длине. Поршень насоса выполняют такой же формы, какую имеет внутренняя часть устройства. Крышки для агрегата можно сделать из металла или толстой пластмассы. Можно использовать и дерево. Для этого хорошо подходит дуб или лиственница. Такой материал разбухает от воды и хорошо герметизирует зазоры между стенками ручного насоса. В верхней крышке делают отверстие под шток, а нижнюю – соединяют с клапаном и так устанавливают на место. В корпусе сбоку делается отверстие и приваривается выводной патрубок. Поршень изготавливается из любого подходящего материала: металла, пластмассы или дерева. Главное условие заключается в том, что он должен иметь уплотнитель из резины, который обычно выполняется в виде кольца. Поршень должен передвигаться внутри корпуса насоса для скважины легко, без натяга. Его соединяют со штоком при помощи резьбы и запорной шпильки. В качестве входной трубы можно применить шланги из жесткой резины, армированные металлической пружиной. Часто для этой детали применяют трубы из пластмассы или металла. Самая важная деталь ручного насоса для скважины – это обратные клапаны. От их качества зависит производительность всего устройства. Они должны иметь достаточно прочную конструкцию, чтобы не дать воде вернуться во входной шланг

Притирке клапанов насоса надо уделить самое большое внимание, иначе жидкость будет просачиваться через них и возвращаться обратно в скважину или колодец. Для ручного насоса подойдут мембранные или шариковые обратные клапаны. Первый тип можно сделать из прочного куска резины

Ее укрепляют на входном отверстии клапана при помощи клепки или винтов и гаек. При использовании шарикового запора его делают из металла или пластмассы. Некоторые умельцы применяют для ручного насоса круглые клапаны из эбонита или стекла. Выходной патрубок и шток подбираются такой длины, чтобы агрегат можно было заглубить на 0,5-1 м в скважину. Еще понадобится ручка на шарнире, которая должна быть присоединена к штоку (он делается из алюминиевой или дюралевой трубки). Для этого в выходной части подъемной штанги сверлят отверстие и вставляют болт, который проводят через ручку и закрепляют с другой стороны гайкой со стопорной шпилькой. Для самостоятельного возврата ручки в первоначальное положение к ее короткому концу присоединена пружина, нижняя часть которой укреплена на корпусе винтом

Первый тип можно сделать из прочного куска резины. Ее укрепляют на входном отверстии клапана при помощи клепки или винтов и гаек. При использовании шарикового запора его делают из металла или пластмассы. Некоторые умельцы применяют для ручного насоса круглые клапаны из эбонита или стекла. Выходной патрубок и шток подбираются такой длины, чтобы агрегат можно было заглубить на 0,5-1 м в скважину. Еще понадобится ручка на шарнире, которая должна быть присоединена к штоку (он делается из алюминиевой или дюралевой трубки). Для этого в выходной части подъемной штанги сверлят отверстие и вставляют болт, который проводят через ручку и закрепляют с другой стороны гайкой со стопорной шпилькой. Для самостоятельного возврата ручки в первоначальное положение к ее короткому концу присоединена пружина, нижняя часть которой укреплена на корпусе винтом.

Подобная конструкция ручного насоса для скважины используется на многих дачных участках и показывает себя достаточно надежной в работе (рис. 1).

Конструкция #4 – поршневой скважинный насос

Эта конструкция насоса подходит для скважин не более 8-ми метров. Принцип действия основан на разрежении, создаваемом поршнем внутри цилиндра. Полезная самоделка способна стать отличной альтернативой насосному оборудованию заводского производства, поможет решить проблемы добычи воды для обслуживания дачного участка.

В таких насосах верхняя крышка либо отсутствует, либо имеет щелевидное отверстие, так как шток жестко связан с ручкой

Необходимые материалы:

труба металлическая д.100мм., длина 1м.;
резина;
поршень;
два клапана.

Производительность насоса напрямую зависит от герметичности всей конструкции.

Шаг #1: Устройство гильзы агрегата

Для изготовления гильзы насоса необходимо обратить внимание на внутреннюю поверхность, она должна быть ровной и гладкой. Хорошим вариантом может стать гильза от двигателя грузового автомобиля. Снизу к гильзе нужно приварить стальное днище по диаметру оголовка скважины

В центре днища устанавливается либо лепестковый клапан, либо заводской

Снизу к гильзе нужно приварить стальное днище по диаметру оголовка скважины. В центре днища устанавливается либо лепестковый клапан, либо заводской.

Для верха гильзы изготавливается крышка, хотя эта деталь больше эстетическая, можно обойтись и без нее

Нужно обратить внимание на то, что отверстие для штока поршня делается щелевидным

Шаг #2: Сооружение поршня насоса

Для поршня необходимо взять 2 металлических диска. Между ними проложить не очень толстую резину 1см, немногим большего диаметра чем диски. Далее диски стягиваем болтами.

В результате резиновый диск зажмется и должен получиться сэндвич из металла и резины. Смысл в том, чтобы по краю поршня создать резиновый обод, который сформирует необходимое уплотнение поршень-гильза.

Осталось установить клапан и приварить ухо для штока.

Шаг #3. Изготовление лепесткового клапана из резины

Лепестковый клапан состоит из резинового диска не очень большой толщины. Размер диска должен быть больше впускных отверстий. По центу резины сверлится отверстие. Через это отверстие и прижимную шайбу резиновый диск крепится поверх впускных отверстий.

При засасывании края резины приподнимаются, и вода начнет поступать. При обратном ходе создается прижимное давление: резина надежно перекрывает впускные отверстия.

Шаг #4: Окончательная сборка и установка

Желательно на оголовке скважины и в днище гильзы насоса нарезать резьбу. Резьба позволит легко снимать насос для обслуживания и сделает установку герметичной.

Устанавливаем верхнюю крышку и крепим ручку к штоку. Для комфортной работы конец ручки можно обмотать изолентой или веревкой, прокладывая виток к витку.

Если насос не качает воду, необходимо устранить все неплотности, в том числе в соединении с оголовком скважины (+)

Ограничение по глубине скважины связано с теоретической невозможностью создать разряжение более 1 атмосферы. Если скважина глубже, придется модифицировать насос до глубинного.
