Варианты укладки теплого пола без стяжки

Особенности теплого пола под ламинат

При необходимости установить никак нельзя обойтись без стяжки, для которой используется песок и цемент. Это поможет вам избежать повреждений труб в процессе эксплуатации, кроме того, все помещение будет нагреваться постепенно и равномерно по всей площади.

Это трудоемкий процесс, однако, зная основные правила, и четко придерживаясь их, вы сможете установить теплый пол под ламинат самостоятельно, не прибегая к помощи специалистов. В этом вам поможет следующая пошаговая инструкция:

1. Для начала подумайте, где будет располагаться мебель в комнате, и соответственно это те места, где не будет проложено труб.
2. Сделайте поверхность пола максимально ровной, насколько это возможно, избавьтесь от различных загрязнений и пыли.
3. Выложите сначала теплоизоляцию, а затем разложите армирующую сетку, затем выполните стяжку цементным раствором.
4. Установите и зафиксируйте соответствующую планку, затем разложите трубы, через которые будет протекать вода. Размещать их можно не только параллельно друг другу, но еще по спирали.
5. Всю эту конструкцию залейте цементным раствором, приобретенным в строительном магазине, или приготовленным самостоятельно. Таким образом, получится стяжка. Дождитесь полного высыхания раствора, обеспечьте необходимый уровень влажности в помещении.

https://youtube.com/watch?v=A1tIK7Yxnak

Также желательно между стяжкой и ламинатом установить специальный шумоизоляционный материал, лучше всего подойдет вспененный полиэтилен. Это поможет стяжке выдерживать большие нагрузки.

Также важно помнить, что немаловажную роль играет подготовка к укладке. Основное правило – стяжка должна быть с определенным уровнем влажности. Достичь оптимальных параметров можно только путем прогрева и просушки

Сначала необходимо включить напольное отопление, а затем неспешно постепенно повышать температуру нагрева. Перед тем, как приступить к укладке ламината, необходимо как следует просушить стяжку

Достичь оптимальных параметров можно только путем прогрева и просушки. Сначала необходимо включить напольное отопление, а затем неспешно постепенно повышать температуру нагрева. Перед тем, как приступить к укладке ламината, необходимо как следует просушить стяжку.

Выбор и укладка финишного покрытия

Выбирать финишное покрытие нужно с учётом требований, которые возлагает на них пол с обогревом. Такие покрытия имеют обозначение на упаковке, которое говорит о его совместимости с тёплыми полами.

 Помимо этого, изделие должно подбираться в зависимости от предназначения помещения. В ванной комнаты с повышенной влажностью, лучше укладывать керамическую плитку, так как она не боится воды, химических моющих средств и проста в уходе.

Кроме того, плитка — лучший теплопроводящий материал, и наиболее подходит для полов с обогревом любого типа. Плитка фиксируется при помощи специального клея, который наносится на неё слоем 50 мм. По её углам выставляются крестики, они служат ориентиром для размещения следующего изделия.

При выборе древесины, стоит отметить, что она плохой проводник тепла, поэтому лучше брать экзотические породы деревьев. Ламинат, линолеум и ковролин — также по теплопроводимости стоят ниже керамики, и менее экологичны. А вот по эстетическим показателям они более пригодны, и способны создать отличный интерьер. Предпочтительней их укладывать на тёплый электрический пол.

 Ламинат монтируется на прогретый пол, поверх стяжки укладывается тонкая подложка. Принцип монтажа ламината стандартный, путём защёлкивания замка двух рядом расположенных дощечек.

Линолеум или ковролин укладывается очень просто. Как только подсохнет поверхность, её нужно очистить от пыли, и поверх неё уложить  гидроизоляцию (полиэтиленовую плёнку). После этого можно расстилать материал.

Если площадь большая, и понадобится несколько полос, то они кладутся в стык, и соединяются холодной сваркой. Как видите, осуществить укладку тёплого пола в стяжку самостоятельно несложно, и под силу каждому. Главное правильно составить схему конструкции и подобрать подходящий материал.

Варианты и порядок монтажа

Когда водяное отопление в доме уже есть, задача заключается в том, чтобы встроить теплый пол в уже существующую систему. Если устройство системы начинается с нуля, необходим монтаж теплового узла водяного теплого пола.

Понятие «тепловой узел» включает в себя отопительный котел с теплообменником и основные элементы его обвязки:

• циркуляционный насос. Устройство теплого пола обязывает выбрать принудительную циркуляцию теплоносителя в контуре;
• фильтр. Устанавливается вместе с насосом, нужен для очистки теплоносителя;
• расширительный бачок – устройство для сброса избыточного давления;
• группа безопасности: манометр, автоматический воздухоотводчик, предохранительный клапан и другие элементы, обеспечивающие контроль работы системы и предотвращающие аварийные ситуации.

При использовании газового котла необходимо также обеспечить подвод газа от магистрали или баллона и дымоход. При использовании электрокотла к нагревательному элементу нужно подвести кабель питания.

Монтаж насоса чаще всего производится на обратке (трубе, по которой остывший теплоноситель возвращается в котел) непосредственно перед котлом. Расширительный бак обычно ставят в самой высокой точке системы, но для закрытых систем с баками мембранного типа это необязательное условие.

Важно! Для подключения котла к газовой магистрали необходимо разрешение местной администрации. Врезку в магистраль и подключение имеет право выполнять только персонал, имеющий соответствующую лицензию. Монтаж самого пола может осуществляться несколькими способами – с устройством цементно-песчаной стяжки или без нее, с использованием специальных утеплительных матов, с укладкой труб между деревянными лагами или поверх чернового пола

Монтаж самого пола может осуществляться несколькими способами – с устройством цементно-песчаной стяжки или без нее, с использованием специальных утеплительных матов, с укладкой труб между деревянными лагами или поверх чернового пола.

Выбор способа зависит от типа основания: если дом деревянный, стяжку не используют, т.к. несущие древесные конструкции не выдержат нагрузки. А при укладке на грунт стяжка нужна, т.к. без нее теплоэффективность пола будет низкой.

От напольного покрытия выбор отчасти зависит тоже: под ламинат укладка стяжки нежелательна, т.к. слишком толстый промежуточный слой между трубами и комнатой будет препятствовать обогреву. А технология монтажа водяного теплого пола под плитку подразумевает устройство стяжки.

Еще один критерий выбора – высота потолков. Стяжка неизбежно отнимает часть полезного пространства в комнате.

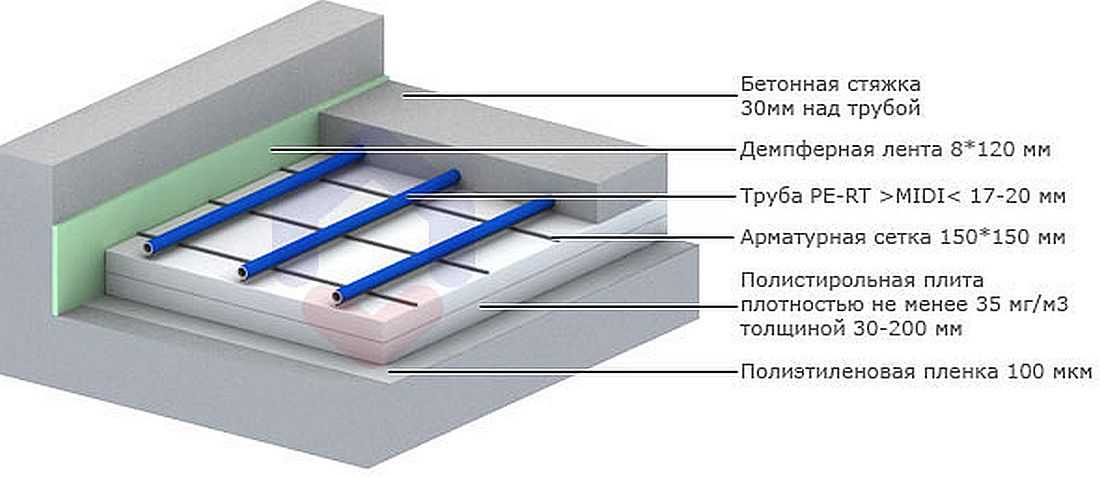

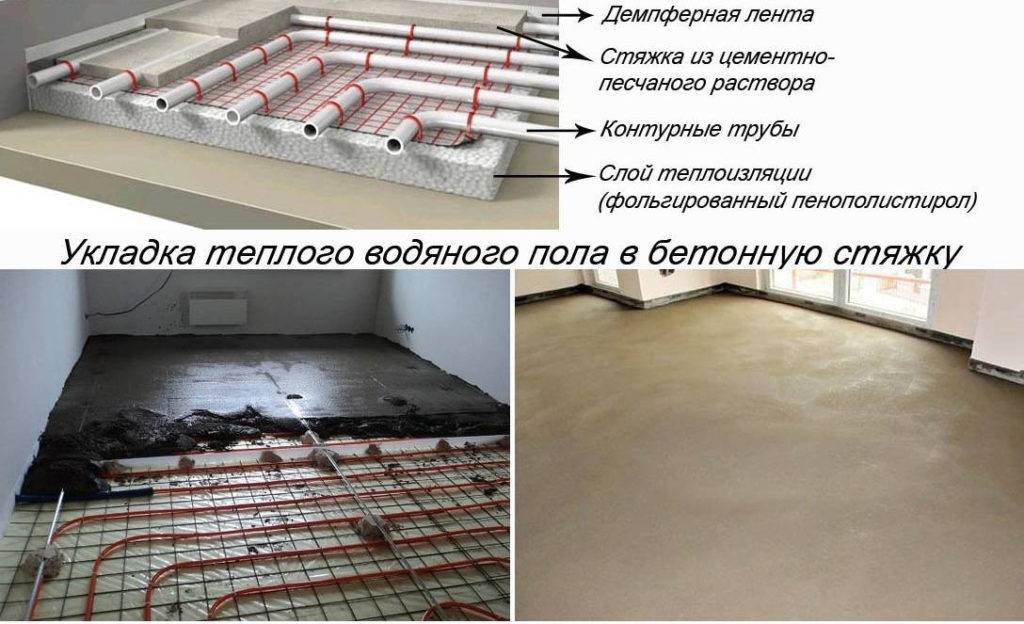

Порядок монтажа теплого водяного пола со стяжкой:

1. Выровнять основание цементно-песчаным раствором или выравнивающей смесью.
2. Постелить гидроизолирующую пленку.
3. Положить утеплитель.
4. Стыки пола со стеной проложить демпферной лентой.
5. Уложить слой фольгированного полиэтилена: гидроизоляция и отражающая поверхность.
6. Уложить армирующую сетку.
7. Уложить трубы в соответствии со схемой. Крепить к ячейкам сетки пластиковыми хомутами.
8. Закачать в систему воду, оттестировать на предмет протечек в течение суток.
9. Залить стяжку высотой 4-7 см. Рекомендуемая марка бетона – М300. Можно использовать готовую смесь для теплого пола.
10. Просушить стяжку и уложить финишное покрытие.

А дальше можно узнать, что такое водяной теплый пол под ламинат.Баня на столбчатом фундаменте. Все по этой теме.

Монтаж теплого водяного пола без стяжки производится двумя способами: с укладкой труб между лагами или поверх чернового пола. Модификации у этих способов могут быть разные.

Например, модульная система подразумевает наличие уже готовых деревянных модулей с фрезерованными пазами для труб. Реечная – на лист фанеры набивают деревянные рейки, промежутки между ними – каналы для укладки труб.

Послойная структура пола между лагами выглядит так: гидроизоляция + утеплитель + отражающие пластины с каналами для труб + трубы + лист фанеры + финишное покрытие.

При укладке поверх настила утеплитель тоже помещают между лагами на гидроизоляцию. Выше – фанеру или доски чернового пола. Доски рекомендуется обточить, чтобы между ними оставались каналы для труб.

В качестве отражающего слоя используется фольга, ее крепят к доскам скобами. Дальше в каналы закладывают трубы и фиксируют сверху узкими металлическими пластинками. Пластинки крепят к доскам.

Вместо досок можно использовать полистирольные маты с каналами для труб. Стандартный размер матов – метр на 0,5, между собой они соединяются готовыми замками. Между матами и стенами оставляют зазор для термического расширения 10 см.

Последним этапом кладут гидроизолирующее покрытие и чистовой пол.

Тёплый пол по деревянным лагам. Способ шесть

Этот вариант достоин, что бы его рассмотреть, так как он имеет преимущества перед предыдущими способами. Сначала рассмотрим технологию монтажа, а потом вам всё станет понятно в чем плюс этого способа.

Балки, они же лаги 50×150 мм располагаются на стандартном в 60 см расстоянии друг от друга. На нижнюю сторону балок подшивается фальшпол. Рейками и уголками здесь не обойтись, почему поймёте дальше.

На фальшпол укладывают гидроизоляцию и утеплитель пенополистирол, никакой каменной ваты. Толщина теплоизоляции 100 мм. Далее прямо на утеплитель раскатывают трубу тёплого пола. Подключают её к коллектору, опрессовывают систему.

После опрессовки полость между утеплителем и верхней кромкой балок заполняют гипсовым раствором или чистым песком. Гипс и песок обладают немного меньшей теплопроводностью, чем бетонная стяжка, но всё-таки достаточно хорошей, чтобы обойтись без распределительных металлических пластин. При этом слой этой засыпки в пять сантиметров обладает аккумулирующими свойствами. Он накапливает в себе тепло и будет способен отдавать его ещё какое-то определённое время в случае аварийных отключений отопления. В этом и заключается приоритет этого способа выполнить водяной теплый пол без бетонной стяжки.

Считаем, что далее не нужно расписывать дальнейшие действия, после того, как заложили или засыпали песком всю площадь пола, потому как всё и так ясно, не раз здесь писали.

Технология монтажа теплого водяного пола с применением плит из полистирола

Технологии укладки гладких полистирольных матов и плит с бобышками схожи. Различия заключаются лишь в дополнительном этапе – вырезании пазов на поверхности гладкой плиты.

Этапы монтажа теплого водяного пола:

Настильная схема устройства теплого пола

• Поверхность чернового пола очищается от пыли и мусора;
• Проверяется степень перепада уровня пола (должна быть в пределах до 2 мм на каждые 2 м2) – если уклон превышает норму, следует выполнить тонкую стяжку;
• Для гидроизоляции на основании расстилается плотная полиэтиленовая пленка. Ее толщина должна быть не менее 200 мкр. Полотна следует разместить внахлест, с запасом до 10 см. Все стыки нужно зафиксировать с помощью скотча;
• Раскладка демпферной ленты вдоль всех стен помещения. Ее назначение – компенсировать линейное расширение конструкции во время тепловых нагрузок.
• Впритык к стенам укладываются маты, которые скрепляются между собой замковой системой;
• Для более прочной фиксации можно стыки обработать клеем;

• Осуществляется разметка для укладки труб. Они могут располагаться змейкой или спиралью. Наиболее распространенный вариант – змейка, но при этом следует помнить, что нельзя использовать один водяной контур для смежных комнат. А если помещение большое, то следует сделать два контура, по одному на каждые 40 м2;

• В подготовленные пазы или по разметке, между бобышками укладываются металлические пластины;
• Нагревательные трубы нужно поместить в пазы металлических пластин. На изгибах, где труба выходит за рамки пластины и размещается в полистирольном мате, следует сделать полиэтиленовую подложку, чтобы выровнять всю систему;
• После прокладки труб вся система застилается полиэтиленовой пленкой, а для лучшей гидроизоляции полотна располагаются внахлест и скрепляются скотчем;
• Последний слой пирога – листы ГВЛ, их следует уложить в два слоя, в шахматном порядке, для фиксации, стыки смазываются клеем ПВА. Между собой листы скрепляются саморезами. Оптимальной считается толщина этого слоя, равная 1 см.

Монтаж системы водяного подогрева

Посмотрим, как происходит процесс обустройства водяного пола с использованием пенополистирольных плит, но при условии заливки стяжки поверх них. Плиты будут использоваться вместо арматурной сетки для фиксации труб теплого пола на поверхности основания.

Шаг 1. Сначала нужно подготовить черновое основание – выровнять его и очистить от мусора. Помещение сразу нужно освободить от всего лишнего

Не критичны только мелкие изъяны основания, на них можно не обращать внимание

Вначале проводятся подготовительные работы

Шаг 2. Далее следует уложить слой гидроизоляционного материала, а затем – слой утеплителя (в данном случае используется пенопласт)

Что касается гидроизоляционного слоя, то важно укладывать отдельные полосы с нахлестом друг на друга и проклеивать стыки прочным скотчем. Листы утеплителя укладываются плотно друг к другу, при необходимости их можно подрезать

Закрыть ими нужно всю поверхность пола

Закрыть ими нужно всю поверхность пола.

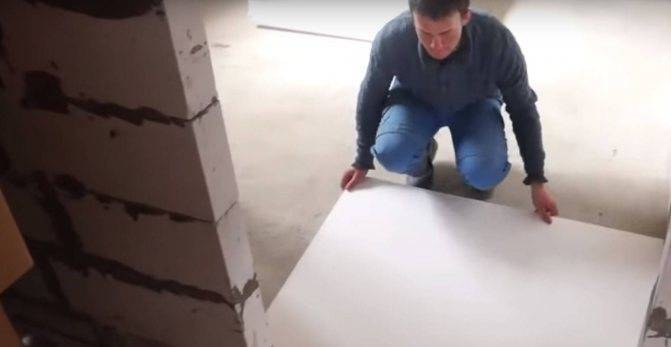

Укладка утеплителя

Шаг 3. По периметру стены около пола нужно приклеить демпферную ленту. Также, если материал стен позволяет, ее можно прикрутить на саморезы. Она необходима для того, чтобы стяжка не потрескалась, когда будет расширяться в стороны при высыхании. Пренебрегать укладкой ленты не стоит – это может сказаться на качестве полов.

Крепление демпферной ленты

Шаг 4. Теперь нужно укладывать пенополистирольные маты так, чтобы выступы на соседствующих друг с другом элементах совпадали друг с другом. Уложить маты нужно по всей поверхности утеплителя. Они легко стыкуются между собой, а при необходимости их можно резать, чтобы закрыть оставшиеся свободными небольшие участки пола, меньше по размеру, чем сами маты.

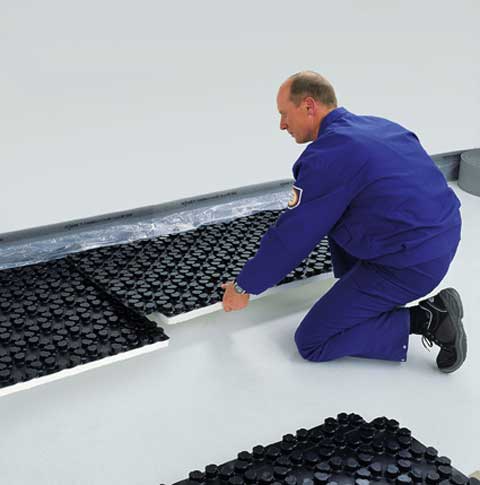

Укладка пенополистирольных матов

Выступы должны совпадать

При необходимости маты можно резать

Шаг 5

Перед укладкой отопительного контура важно убрать весь мусор с поверхности матов, который мог образоваться в процессе их монтажа и при их резке

Удаление мусора с матов

Шаг 6. В данном случае коллектор для подключения системы подогрева находится в другой комнате, значит, трубы нужно в комнату завести. Для этого проще всего пробурить отверстие в стене, которое позволит протащить трубы. Также нужно рядом сделать и второе отверстие, куда будет заводиться второй конец трубы – он будет подавать остывшую воду назад в систему подогрева в сторону коллектора.

Удаление мусора с матов

Труба заводится в отверстие

Вывод трубы в соседней комнате

Шаг 7. В соответствии с выбранной схемой укладки (в данном случае это улитка) нужно проложить трубы теплого пола, фиксируя их между выступами матов, соблюдая шаг. В центре помещения трубы нужно пустить в обратном направлении, а конец трубы завести во второе отверстие. Проведя трубу через стену, можно начать подключение ее к коллектору

Перед тем как начать проталкивать трубу через стену, ее конец важно замотать скотчем, чтобы внутрь нее ничего не попало

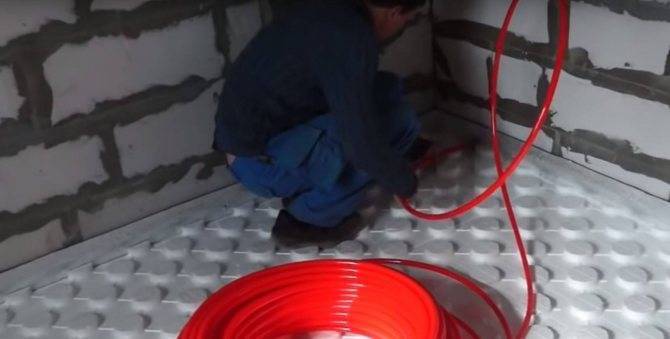

Процесс укладки труб

Еще одно фото процесса

Конец трубы обматывается скотчем

Шаг 8. После того как трубы были уложены и подключены к коллектору, можно протестировать систему на работоспособность, наполнив ее водой. После этого можно приступать к заливке цементной стяжки. Она выполняется строго по уровню. Кстати, воду сливать из труб во время заливки стяжки не стоит. Жидкость не позволит системе деформироваться под весом цемента.

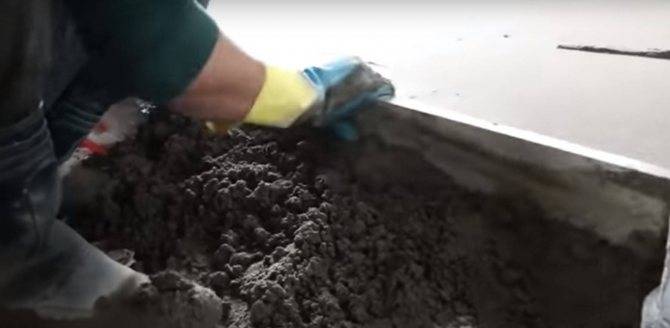

Далее можно заливать стяжку

Для работы используется лазерный уровень

Шаг 9

Если помещение большое, важно установить маяки, по которым и будет равняться стяжка. Выравнивать ее можно длинным правилом, которое будет опираться на маяки и убирать излишки цементного состава, позволяя сделать ровную поверхность

Выравнивание стяжки

Шаг 10. Потом можно провести затирку стяжки, когда она немного схватится. Эта процедура позволит добиться идеально ровной поверхности. Далее стяжку нужно оставить в покое на 28 суток и дать ей высохнуть. Включать теплые полы и проводить какие-либо работы до момента высыхания стяжки запрещено – это может навредить ей. Когда стяжка высохнет, можно укладывать чистовое напольное покрытие.

Затирка стяжки

Рассматриваем оба вариант сухой стяжки: деревянный и полистирольный

Чаще всего нам приходится выполнять монтаж греющего пола, работая с деревом. Современные технологии позволяют использовать для работ широкий спектр строительных и отделочных материалов на основе древесины.

Деревянная система теплых полов

Деревянная система самый распространенный .

Толщина материалов, используемых для опорного слоя должна чуть-чуть превышать диаметр трубы водяного контура. Можно использовать фанеру, ГВЛ, ЦСП, МДФ или ДСП. Укладывая полосы, определяемся с шириной в соответствии с шагом греющей трубы. Не обойтись нам в этом случае без демпферной ленты.

Опорный слой укладывается поперек несущих конструкций (лаги). На этот слой схематически наносим маршрут будущего водяного контура. Каждую трубу необходимо обложить опорными полосами с учетом расстояния, немного превышающего диаметр трубопровода. Там где водяная труба изгибается для поворота, опорные планки скругляются.

На рисунке показан слоеный пирог для деревянной системы теплых полов.

Между опорными рейками укладывается специальные пластины, распределяющие тепло. В конструкции таких пластин имеется специальный паз, в который точно укладывается труба водяного контура. В результате чего достигается максимальное прилегание трубы к пластины. Эффект теплоотдачи в этом случае значительно улучшается.

*Оборудуя, таким образом, нагревающий трубопровод, приступайте к накрытию. Для этого используются листы ГВЛ или другие материалы, применимы к данной технологии. Монтаж листов выполняется с помощью обычных саморезов. В результате мы получили основу конструкции, несущий и теплораспределяющий слой, который уже следует закрыть напольным покрытием. Для финишной отделки можно использовать самые разные материалы, учитывая следующие нюансы:

• древесина (паркетная доска, ламинат или обычная доска) должны иметь сертификацию, рассчитанную для работы с теплыми полами;
• при желании использовать керамическую плитку в качестве финишного покрытия, не забудьте о дополнительном слое ГВЛ, крепящегося к нижнему слою конструкции.

Деревянная система обладает перед полистирольным вариантом исполнения преимуществами. Первое, что мы получаем – это достаточно прочная конструкция за счет установки опорных реек. Слоеный пирог достигает в этом случае толщины всего в 35 мм. Единственное, что осложняет работу, длительность и кропотливость монтажа всех элементов.

Полистирольная система теплых полов

Использование в качестве основных конструктивных элементов синтетических материалов позволяет нам работать с любыми типами жилых зданий и строений, в которых осуществляется монтаж водяных полов. Полистирольная система подходит, как для бетонных перекрытий, так и для деревянных конструкций. Основная особенность технологии ― возможность укладывать наборную конструкцию прямо на имеющие старые покрытия.

Рассмотрим, как осуществляется укладка водяного теплого пола полистирольного типа. Порядок действий в данном случае такой:

• чистая, подготовленная черновая поверхность покрывается полиэтиленовой пленкой толщиной 150-200 мкр. Пленка в местах стыков укладывается внахлест (10 см). Стыки заклеиваются монтажным скотчем;
• по периметру отапливаемого помещения на несущих стенах монтируется демпферная лента;
• поверх полиэтиленовой пленки можно укладывать профильный пенополистирол;
• сверху осуществляется монтаж трубы водяного контура и теплораспределительных пластин;
• на местах изгибов труб, где оканчивается пластина, делают под трубы подкладки из полиэтиленовой пленки;
• после укладки греющей трубы, необходимо всю конструкцию снова накрыть полиэтиленовой пленкой толщиной 100-200 мкр;
• поверх всей конструкции укладываются листы ГВЛ в два слоя. Общая толщина этого покрытия должна составляет не менее 20 мм.

В дальнейшем, как и в случае с деревянной системой, выбирается финишное покрытие, рассчитанное для взаимодействия с теплыми полами.

На заметку: заменить профильный полистирол можно обычным монтажным листовым пенопластом. Для этого вам нужно выполнить все действия в соответствии с основной технологией. Единственный плюс данного варианта, увеличенная жесткость и прочность сухой стяжки.

Существенное замечание: полистирольные системы не подходят для варианта отопления теплый пол, подключаемый к централизованной системе отопления. Чрезмерно высокая температура нагрева теплоносителя может негативно отразиться на состоянии пенополистирола.

Расчет теплого водяного пола

Монтаж напольного покрытия нужно проводить так, чтобы получившаяся конструкция работала эффективно и в течение продолжительного времени.

В каждом отдельном случае расчет должен проводиться индивидуально, учитывая площадь и способ укладки контуров. Лучше всего воспользоваться одной из компьютерных программ, которые предлагаются заинтересованным пользователям. Возможен и другой вариант: обращение в одну из проектных организаций, расположенных по месту жительства.

Некоторые домашние мастера уверены, что все могут рассчитать самостоятельно, однако такая самоуверенность может быть в финале наказана неправильным прогревом помещения, когда происходит чередование теплых и холодных зон: так называемая «зебра», если расчет произведен неправильно, этот «зоопарк» исправить будет практически невозможно, так как конструкция прячется в бетонную стяжку.

Для монтажа водяного пола лучше обратится к специалисту

Если все-таки мнение хозяина о возможности правильного расчета остается неизменным, то при его проведении важно учесть:

• размеры предполагаемого напольного покрытия;
• наличие теплоизоляции:
• материал, который будет использоваться для утепления;
• тип чистового покрытия;
• размеры трубы и материал для системы теплого пола;
• температуру воды на «старте» работы;

Учет перечисленных параметров, позволяет определить:

• длину контура трубопровода;
• «шаг» трубы;
• способ укладки труб, затем заливаемых в стяжку.

Все они непосредственно повлияют на мощность теплоотдачи напольного покрытия.

Перед тем как проводить монтаж пола нужно тщательно все просчитать

Общие рекомендации

Независимо от способа укладки, есть общие правила монтажа водяных теплых полов:

Максимальная площадь обогрева одним контуром – 40 квадратов. Длина трубы – порядка 100 метров. Если площадь комнаты больше, следует устанавливать два контура.

Отапливать одним контуром смежные комнаты не рекомендуется тоже, даже если они маленькие. Тем более, если речь идет о помещениях с разным температурным режимом: комната и лоджия (веранда), комната и ванная.

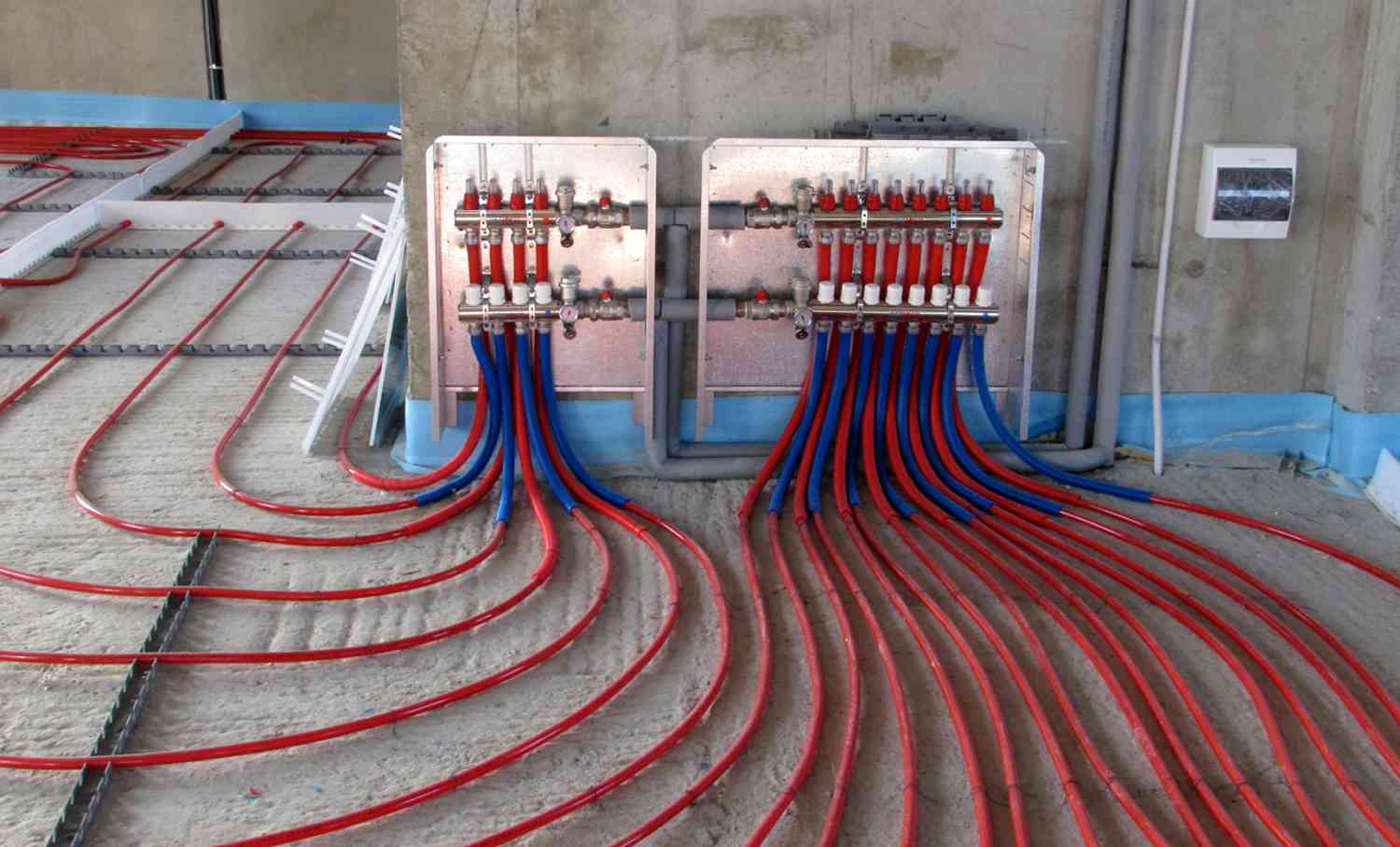

Монтаж системы водяных теплых полов подразумевает установку распределительного коллектора, с помощью которого можно регулировать параметры теплоносителя для разных помещений по отдельности.

Для теплых полов используются пластиковые, полиэтиленовые и металлопластиковые трубы. Оптимальное сечение – 1,6-2 см. Если укладка производится под стяжку, лучше выбрать металлопластик. Он прочнее, не будет риска повредить трубу при монтаже стяжки.

Труба для теплого пола отпускается в бухтах. Не следует заранее разматывать бухту и растягивать трубы, это может привести к образованию заломов. Разматывают трубу по мере укладки постепенно.

В качестве утеплителя подойдут пенополистирольные плиты с плотностью от 35 кг на кубометр толщиной от трех до 15 см. При укладке пола на грунт (или если внизу расположен неотапливаемый подвал) лучше использовать экструдированный ППС толщиной не меньше 5 сантиметров.

Рекомендуемые параметры армирующей сетки под стяжку: величина ячейки 10 на 10 или 15 на 15 см, толщина прутка 0,5 см. Если нагрузка на пол ожидается большая, армирующую сетку кладут в два слоя: под трубы и в стяжку поверх них.

  Выбор теплоизоляции для теплого водяного пола

Инструкция по монтажу водяного теплого пола под стяжку запрещает приступать к эксплуатации теплого пола до полного застывания бетона (около месяца).

Повышать температуру теплоносителя следует постепенно. Необходимый нагрев пола достигается примерно за трое суток.

В каких случаях используют теплый пол без стяжки

Установка водяного контура без цементно-песчаного покрытия может выполняться по разным причинам. В основном такого типа монтаж выполняется в таких случаях:

1. Увеличение теплоотдачи системы. Укладка бетонной стяжки для теплого пола выполняется слоем не менее 3 сантиметров. Такое покрытие несколько снижает уровень тепловой отдачи. Также немалое значение имеет вид финишного покрытия. Если предполагается укладка плитки, то используется специальный клеевой раствор.  При этом выполнять предварительную стяжку совершенно нецелесообразно.
2. Наличие основы из дерева. Использование бетонного покрытия приводит к дополнительным нагрузкам. Для деревянных конструкций пола стяжка может стать причиной деформации и повреждения несущих балок и самого покрытия.
3. Сохранение высоты пола. Для укладки контура используется пирог, состоящий из утепляющих и гидроизоляционных материалов. На него укладываются трубы. И если добавить 5 сантиметров стяжки, а сверху финишное покрытие, то высота пола существенно увеличится. Избежать этого можно с помощью монтажа без песчано-цементной заливки.

Вес стяжки на один квадратный метр составляет более 250 килограмм. Поэтому укладка системы обогрева пола без бетонной заливки производится практически во всех каркасных деревянных конструкциях.

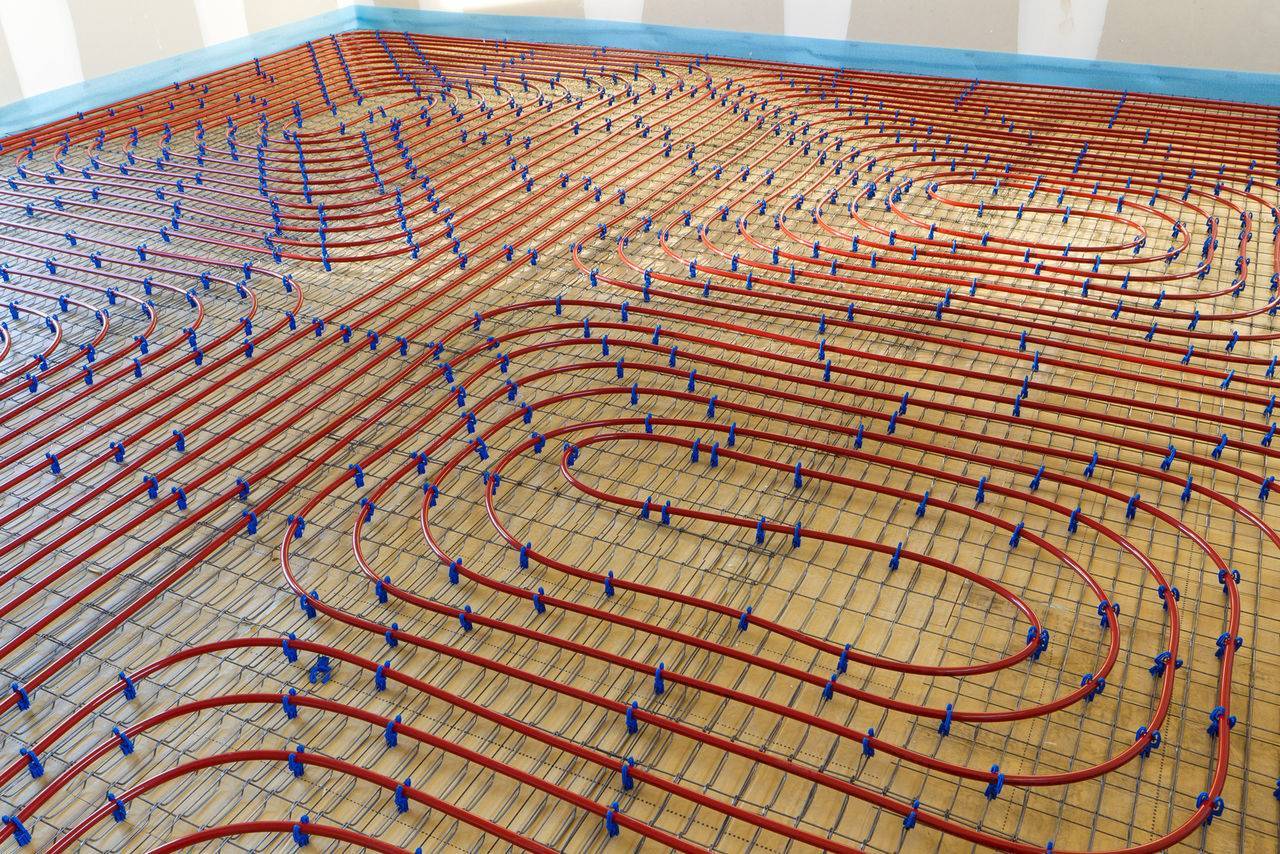

Укладка труб

Для фиксации труб на своем месте обычно используется монтажная сетка. Такая сетка изготавливается из металла или пластика, имеет 100-мм ячейки и раскладывается поверх теплоизоляционного слоя. На этой сетке в соответствии с готовой схемой укладываются трубы, которые в дальнейшем нужно зафиксировать проволокой или специальными пластиковыми хомутами. Использование сетки обеспечивает увеличение прочности стяжки за счет армирования, но при этом повышает количество трудозатрат.

Еще один вариант крепления труб предполагает использование специальных полистирольных матов, спроектированных специально для теплых полов. Такой материал может одновременно выполнять функцию теплоизоляции и фиксатора. Наружная сторона матов имеет выступы, в которые можно укладывать трубы и фиксировать их. Полистирольные маты достаточно дороги, но и работать с ними очень просто.

В любом случае, какая бы технология укладки теплого пола под стяжку не была выбрана, все равно есть ряд правил, которые нужно соблюдать при работе. Так, трубы, несмотря на их гибкость, лучше слишком сильно не изгибать. Наступать на трубы и ронять на них тяжелые предметы тоже не стоит – поврежденную хотя бы на одном небольшом участке трубу придется менять полностью.

Труб для теплого пола нельзя нарезать заранее. Сначала нужно подключить ее к подающему коллектору, потом довести до обратки, и только после этого ее можно отрезать. Натягивать трубы с целью экономии не стоит, равно, как и составлять один контур из нескольких отдельных труб – такие операции негативно скажутся на надежности собранной конструкции.

Если для укладки используется схема «змейка», то начинать укладку труб желательно с наружной стены или окна – это позволит компенсировать снижение температуры из-за тепловых потерь. Спиральная укладка такого требования не предъявляет, поэтому трубы можно располагать любым удобным способом.

Этапы укладки водяного пола на полистирольную основу

Плиты из полистирола имеют базовую толщину в 3 см, когда для утепления чернового пола требуется положить более толстый слой утеплительного материала, используются дополнительные плиты пенопласта.

Перед установкой теплоизоляции на черновой пол его следует выровнять, устранить перепады и убрать мусор. Основу из полистирола можно выкладывать по специальному плану. Для укладки утеплителя используются пластины разных видов: с пазами, поворотные, прямые. Размер полистирольных плит рассчитан на шаг 15 см, есть плиты на шаг 30 см. Для скрепления плиты оснащены специальным замком.

Некоторые виды плит имеют выступы, благодаря чему можно сделать более сложную схему контуров. Но для того, чтобы не запутаться во время укладки труб, лучше заранее сделать разметку маркером.

На утеплительный материал укладывают металлические пластины и в пазы монтируют трубы, соблюдая план. Сверху можно положить подложку, затем – финишное покрытие: паркет или ламинат. Можно использовать и другие материалы, но тогда следует соблюдать дополнительные правила. Так, прежде чем монтировать теплый пол под плитку, сначала делают сухую стяжку – укладывают многослойную фанеру, гипсокартон или листы ДСП.
