Подводка водопровода в частном доме: 4 разводки

Важность правильного проектирования

• Схема водопровода в квартире состоит из центральных стояков холодного и горячего водоснабжения и магистралей, ведущих к водоразборным установкам. Дополнительно предусматривается отвод жидкости к бачку для смыва на унитазе. Количество точек раздачи воды зависит от планировки квартиры, в части помещений используется только холодное водоснабжение. В этом случае предусматривается установка газового или электрического нагревателя, от которого отходит магистраль горячего водоснабжения.
• Схема разводки труб водоснабжения в квартире предусматривает подключение стиральной машины, которая устанавливается в ванной комнате, в коридоре или встраивается в кухонный гарнитур. В части помещений предусматривается установка посудомоечной машины, которая располагается на кухне (например, под столешницей гарнитура). Если в ванной комнате предполагается установка душевой кабины, то необходимо провести водопроводные трубы к точке подключения установки.
• В 2-уровневых жилых помещениях или в квартирах с увеличенной площадью могут использоваться несколько санузлов, а в самих помещениях помимо унитаза монтируется биде или малогабаритная раковина для мытья рук. Увеличение числа точек разбора усложняет схему водоснабжения квартиры и повышает нагрузки на магистрали. Часть приборов требует стабильного напора воды, поэтому от грамотного проектирования системы зависит надежность работы водопровода.
• Для изготовления магистралей используются трубы из полипропилена, которые соединяются прямыми и угловыми муфтами. Материал не разрушается под воздействием высоких температур и не ржавеет, что позволяет эксплуатировать водопроводы на протяжении 30-50 лет без ремонта. Проект необходимо начертить на плане квартиры, что позволит точно определить точки вывода труб и рассчитать количество материалов. Одновременно необходимо определиться с материалом трубопроводов, от которого зависит номенклатура соединительных муфт.

Преимущества и недостатки совмещенного и раздельного санузла

Санузел – территория сантехники. Конечно, ведь именно здесь сосредоточено преобладающее её количество, помогающее нам справлять естественные физиологические потребности организма, проводить гигиенические или хозяйственные процедуры. Все эти процессы протекают при непосредственном использовании воды, с последующим её отведением. Поэтому понимание принципов построения конфигураций санузлов будет неотъемлемой частью успешного воплощения в жизнь разводки квартирного водопровода.

Структура среднестатистического жилья включает санузлы двух типов – совмещенные или раздельные. Отдавая предпочтение совмещенному типу, вы получаете одно целевое помещение оборудованное, как минимум, унитазом, рукомойником, ванной или душевой кабиной. Если же санузел раздельный, то туалет и ванная комната обособляются, имея свои раздельные входы.

На выбор конфигурации помещения (помещений) оказывает влияние ряд факторов, и в первую очередь – субъективный. Однако следует знать, что с точки зрения элементарной санитарии, близость отхожего места к зоне осуществления гигиенических процедур в совмещенных санузлах не относится к правильному планировочному решению. Представьте, что микроскопическая пыль в процессе спуска нечистот, разлетаясь на многие метры вокруг, оседает на ваших мочалках, зубных щетках, полотенцах. Получается не очень оптимистичная картина.

«Совмещенка» логически оправдана в нескольких случаях:

• при объединении слишком тесных ванной комнаты и туалета, чтобы добиться создания хоть какого-то свободного пространства. При таком решении иногда удается даже поставить дополнительное оборудование, например биде или стиральную машину;
• если площадь общего помещения изначально немаленькая (около 10 м2 и больше);
• когда санузлом пользуется ограниченный круг лиц. Например, в квартире проживает 1-2 человека или имеется второй гостевой СУ, а первый обслуживает только спальню хозяев.

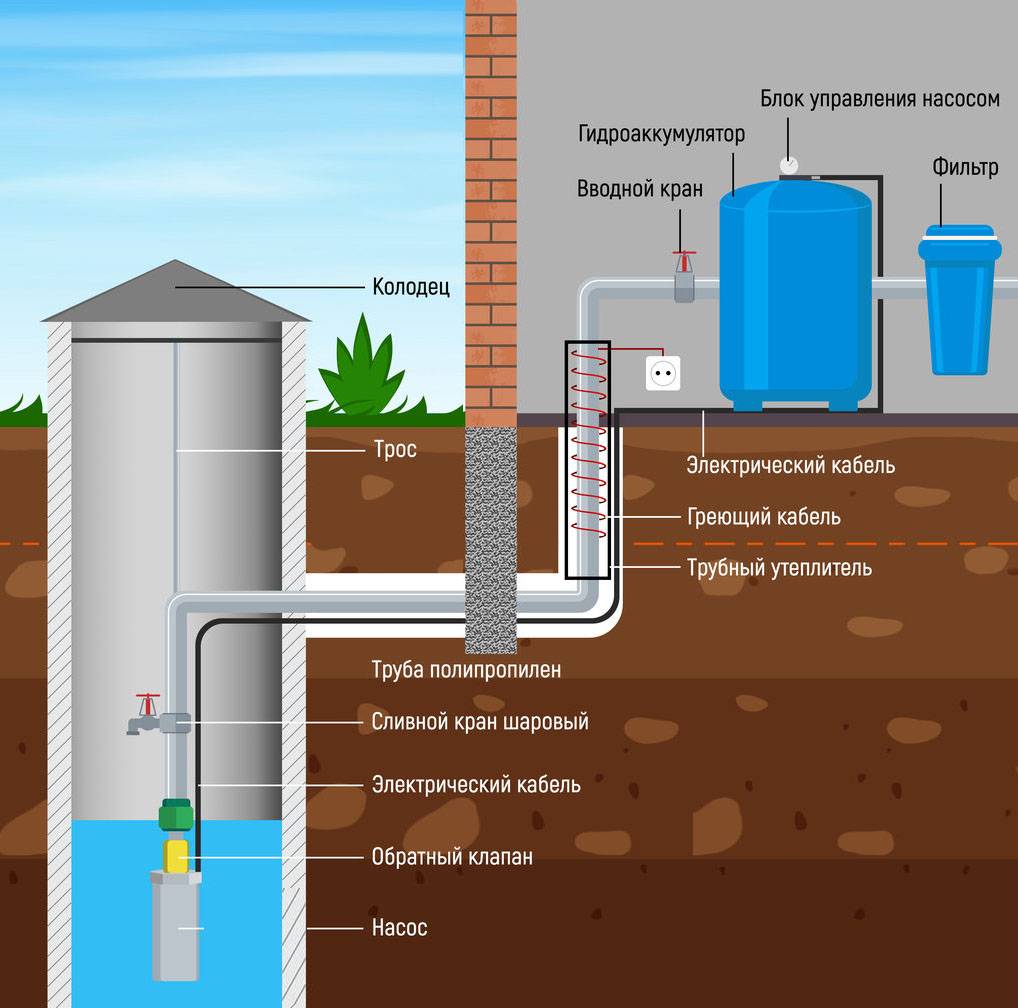

Составление схемы водоснабжения в загородном доме из колодца

Важно разработать при планировании системы автономной подачи воды своими руками схему водоснабжения в частном доме. Это позволит откорректировать последовательность всех работ и точно определить их длительность

При этом можно получить практически идеальный результат.

Составляя схему водоснабжения частного дома от колодца,нужно указать все элементы с обозначением мест размещения:

• источник воды – колодец;
• донный фильтр предназначен для защиты насоса от засоров, а также для очистки воды от крупных примесей;
• насос обеспечивает подачу воды из колодца в трубопровод;
• накопительный бак для воды;
• для автоматизации процесса подачи воды применяется реле;
• тройник позволяет выполнять разводку воды;
• трубы для подачи горячей и холодной воды;
• если есть горячее водоснабжение, то устанавливается бойлер;
• сантехническое оборудование;
• система канализация.

Стандартный вариант схемы водоснабжения

При составлении схемы важно придерживаться масштаба

Монтаж редукторов

Основная функция данного устройства заключается в стабилизации напряжения, поступающего к потребителю. Его установка целесообразна в тех случаях, когда давление воды в системе превышает допустимое для сантехнических устройств.

Желательно сделать специальный сток, через который будут сливаться излишки, когда напор будет сильно превышать нормальный уровень.

У процесса установки есть определенные правила:

• манометр регулятора давления необходимо монтировать так, чтобы он находился вертикально;
• во время установки, стоит предусмотреть специальные отсекающие краны;
• нужно учитывать обозначения на корпусе прибора, которые указывает, в каком направлении должна двигаться вода.

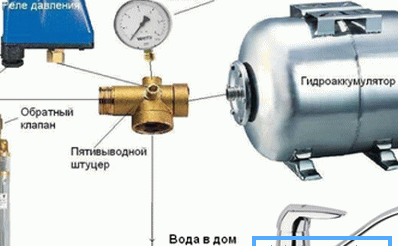

Подключение ресивера

Как мы уже говорили, система водоснабжения обязана не только доставить воду потребителю, но и обеспечить приемлемые для обычной эксплуатации сантехнического оборудования производительность и давление. Погружной насос способен создать высокое давление, но оно будет непостоянным, и при резком запирании крана может случиться гидроудар.

Помимо этого, в случае если насос подключить к водопроводу напрямую, то при каждом отпирании крана в любом сантехническом приборе (раковина, мойка, ванная, унитаз и т.д.) будет включаться двигатель помпы. Это отрицательно скажется на сроке работы двигателя, механике насоса, и узлах отключения питания на реле либо пускателе.

Исходя из этого нужен гидроаккумулятор, который будет накапливать воду под давлением и подавать ее потребителю. В то время, когда давление в баке устройства упадет ниже определенного уровня, сработает реле давления, которое замкнет цепь питания двигателя насоса, и он закачает нужный количество воды. В случае если емкость бака будет 100 литров и более, то для средней по численности семьи количество запусков насоса будет маленьким, и он прослужит долго.

Мы остановились на вводе трубы в дом. Идем дальше:

Ввод трубы соединяем через муфту с пятивыводным штуцером. Муфту накручиваем на дюймовое отверстие через ниппель с накидной гайкой;

На входное отверстие ресивера накручиваем угловое колено, которое продлеваем отрезком трубы нужной длины. В случае если имеется возможность, вместо трубы и колена используем гибкий шланг с краном;

Конец трубы ресивера соединяем через шаровый кран с накидной гайкой с любым свободным дюймовым отверстием штуцера. В случае если использован шланг с краном, то его конец через переходник («американка») на отверстие штуцера;

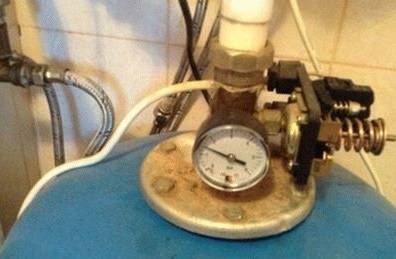

• К отверстию дюйма подключаем манометр;
• К незанятому отверстию дюйма подключаем реле давления;

Оставшееся незанятым дюймовое отверстие распределительной муфты соединяем через кран с накидной гайкой с водопроводом, идущим к потребителю;

• Кабель питания насоса подключаем к клеммам реле, каковые будут создавать отключение и пуск. Схема коммутации несложная и обрисована в инструкции к реле. В случае если нужен пускатель, тогда через реле производится запитка его катушки, а насос подключается к клеммам пускателя;
• Раздельно запитываем кабель насоса через ручной включатель, рассчитанный на пусковой ток двигателя с двойным запасом;

Посредством ручного тумблера производим запуск насосного оборудования и ожидаем, пока наполнится бак, и система машинально отключит питание двигателя помпы. Засекаем по манометру давление отключения. После этого открываем пара кранов и спускаем воду , пока система снова не запустит насос, кроме этого фиксируем значение давления;

Сверяем полученные значения с паспортными чертями ресивера, и, в случае если нужно, настраиваем реле.

Разновидности схем водопроводной разводки

Различают два способа проведения разводки водопровода, в зависимости от подключения приборов:

1.последовательно.

2.параллельно.

Выбирая схему трубопровода для воды, опираются на число постоянно приживающих людей в доме, частоту употребления водопроводом.

Выделяют смешанный метод прокладки труб, когда смесительное устройство подводят к трубам с помощью коллектора, далее вся сантехника подключается последовательно.

Последовательный тип подключения

Данный тип называют тройниковым. Он представляет собой отведение трубопрокатов от сантехники к стояку в порядке очереди. Первым делом прокладывают общие патрубки, далее, применяя тройники, отводят ветки до каждого прибора.

Данный метод считается экономным, при его монтаже требуется меньше труб, дополнительных элементов. Монтаж отличается простотой. Разводка имеет компактный вид, трубы легко убрать под отделку.

Параллельная разновидность подключения

Данный тип водопровода отличается подведением каждой трубы к основному коллекторному устройству от любой точки водозабора. Под системы с горячей и холодной водой организуются отдельные коллекторы.

Параллельный водопровод отличается большим количеством трубопрокатов, их тяжело замаскировать во время укладки.

Все водозаборные точки равномерно снабжаются водой, не образуя перепады давления при их одновременном включении.

Коллектор представляет собой конструкцию, которая имеет один ввод и много выходов для жидкости. Число отверстий для выхода столько, сколько приборов в доме будет подключено к водопроводной сети.

Коллекторная конструкция, поставляющая холодную воду, устанавливается рядом с вводящим отверстием для трубопроката в здание, горячую воду — около выхода из нагревающего оборудования.

Перед коллекторной конструкцией ставят очищающий фильтр для грубых частиц, редуктор, контролирующий давление.

Внимание! На каждой трубе, идущей от коллектора устанавливается запорный кран, чтобы перекрыть воду при необходимости, не затронув функционирование других точек. Также можно установить отдельные регуляторы, для поддержания рабочего давления для каждой сантехники

Разновидности по способу подачи жидкости

Монтаж систем водоснабжения любой воды можно проводить различными методами:

1.метод «глухой» разводки. Трубопрокат, подводящий воду к крайнему узлу, упирается в тупик. Проект экономит пространство с деньгами, однако не всегда удобна во время использования. Жидкость к крайнему узлу доходит долго, потому что сначала она достигает заглушки, а потом в кран.

2.метод разводки замкнутой циркуляции. Жидкость внутри сети двигается по кругу, к каждому узлу вода подается одинаковой температуры, быстро поступает в смесительное устройство при его открытии. Данный тип удобно использовать в горячем трубопроводе, чтобы не было перепадов температуры внутри системы.

Лучшим решением для монтажа водопроводной системы в частном доме считается применение комбинированной схемы. Холодную воду обустраивают с помощью глухого вида разводки, горячий водопровод циркуляционным методом.

Как работает колодец

В классическом источнике вода поступает из водоносных пластов, лежащих над первым от поверхности водоупорным слоем грунта. В среднем глубина залегания составляет 8–10 метров

При обустройстве системы важно обезопасить чистую колодезную воду от талых и дождевых объёмов, не прошедших почвенную фильтрацию.

Уровень воды в колодце отличается в разных местностях. В сравнении со скважиной дебит меньше (~1 м3/ч). Показатель зависит от геологических и климатических особенностей территории, сезонных влияний. Для того чтобы получить стабильный доступ к ресурсу, в мелко– и среднезернистом песчаном грунте, необходимо заглубиться на 1–2 м в водоносный слой. Объём может меняться от года к году, и это нужно учитывать при организации системы.

Плюсы колодезного водоснабжения:

• Провести водопровод из колодца сравнительно несложно — это наименее затратный метод.

• Подачу можно организовать с помощью погружного насоса.

• В сравнении со скважиной по химическим характеристикам вода из колодца менее жёсткая.

• Источником получится пользоваться при отключении электроэнергии, набирая необходимый объём вручную.

• На прокладку автоматического водоснабжения не нужно получать разрешений. Шахту копают в любом подходящем месте.

• Обслуживание нетрудно выполнить самостоятельно.

У варианта есть эксплуатационные ограничения, с которыми придётся иметь дело при устройстве системы.

Минусы колодца:

• Недостаточное качество воды. Источник открывает доступ к объёму из верхнего водоносного слоя. Он загрязняется быстрее глубинных горизонтов, до которых бурят скважины. Опасность представляют талые и дождевые стоки, а также загрязнители с соседних участков.

• Небольшой дебит. Колодец обеспечивает умеренное водопользование до 1–3 м3 в сутки. Если выкачать всё количество, придётся подождать, пока уровень пополнится свежей порцией.

• Уход за сооружением. Периодически нужно проверять, очищать и дезинфицировать донный фильтр. Стенки освобождают от ила 2 раза в год.

На практике объём из поверхностного горизонта годится для технических нужд. Если планируется готовить пищу и использовать воду для питья, воду подвергают дополнительной очистке.

Монтаж наружного водоснабжения

Рассмотрим основные критерии монтажа наружного водопровода

Глубина промерзания

Подводящие воду коммуникации, как правило, прокладывается на глубине. Для этого, организовывая водоснабжение частного дома, необходимо проводить раскоп траншеи

Важно учесть при подготовке уровень ее  глубины. Она напрямую зависит от того, насколько глубоко промерзает почва, а также от температуры, которой обычно подвержен каждый конкретный регион в разные поры года. Для того, чтобы дополнительно защитить трубы водоснабжения от промерзания, рекомендуется использование специального теплоизоляционного слоя

Для того, чтобы дополнительно защитить трубы водоснабжения от промерзания, рекомендуется использование специального теплоизоляционного слоя.

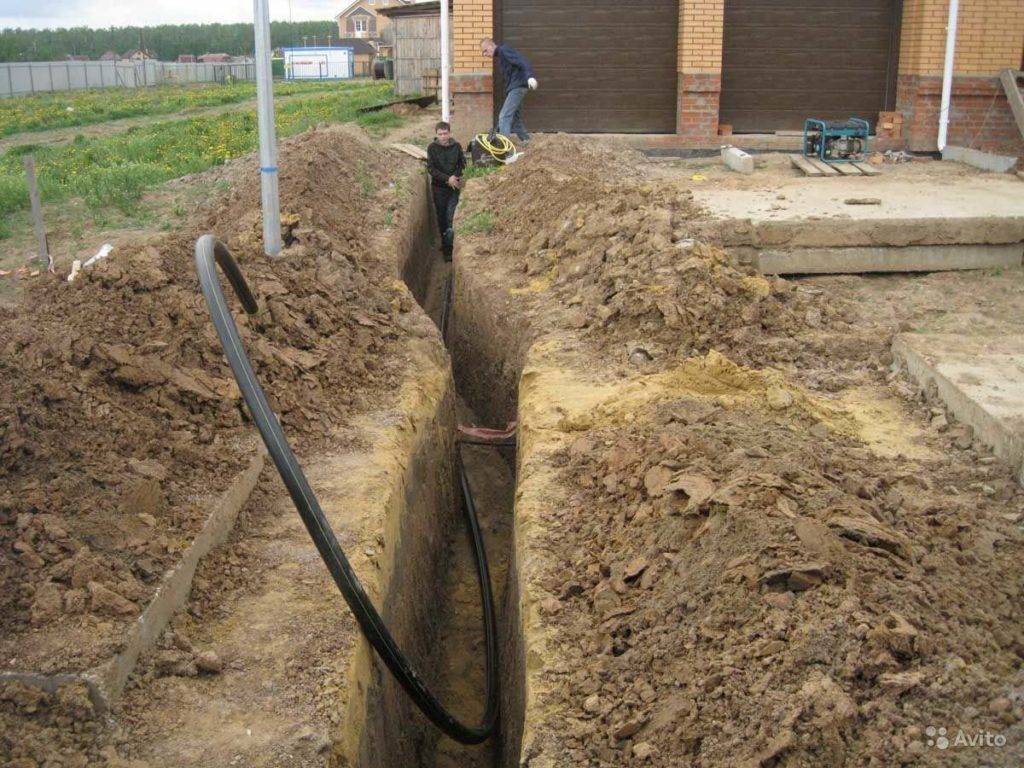

Типовая траншея для прокладки водопровода

Необходимо внимательно отнестись в этом вопросе к точке вывода трубопровода и учитывать следующие нюансы:

• Рекомендовано сделать небольшой зазор, приблизительно 130-150 мм по всем сторонам в месте, где находится отверстие для установки и сварки трубы водоснабжения. Разрушение коммуникации станет минимальным в случае, если стена подвергнется проседанию или деформируется.
• Дополнительная теплоизоляция необходима там, где проходящая между коммуникациями труба в результате недостаточного стыка находится на открытом воздухе.

Диаметр труб

Выбор трубы правильного диаметра позволит выполнить монтаж водоснабжения более экономичным.

Рассчитывать параметры линий, которые будут подводить холодное водоснабжение и ответвляющееся от него горячее водоснабжение и к пунктам потребления, необходимо от отправной точки – общей протяженности каждой линии.

Зачастую к дому прокладывают трубу, диаметром 32 мм. В редких случаях используют больший диаметр.

Утепление

Для того, чтобы утеплить трубопровод, необходимо использовать специальные, предназначенные для проведения таких работ, строительные материалы:

• Пенопластовый утеплитель;
• Стекловата;
• Полистирольная «скорлупа»;
• Базальтовая вата в цилиндрах.
• Вспененная резина

Это основные материалы, выбор которых зависит от погодных условий в каждом отдельном месте, личных предпочтений и ценовой категории.

Особенности водозабора

Главное требование, предъявляемое к колодцу, который будет источником воды – его стены должны быть надёжно укреплены, чтобы в будущем не произошло обвалов.

Материал стен может быть самым разнообразным, например:

• каменная кладка;
• бетонные кольца;
• деревянный сруб;
• шифер;
• металлические листы.

Преимущества такого метода водоснабжения в том, что:

• Всё делается самостоятельно.
• Не нужны согласования и документация.
• Небольшие затраты (нужно приобрести насос и трубы).
• Долговечность: работа системы будет зависеть от того, сколько проработает насос.
• Универсальность: если отключат свет, или поломается насос для водоснабжения частного дома из колодца, воду по-прежнему можно брать из колодца.

Если грунтовые воды подходят близко к поверхности земли, вода может содержать много примесей. Такую воду можно использовать для стирки, полива огорода и т.д., однако, установив дополнительно систему фильтрации, можно сделать такую воду пригодной для питья.

Также нужно помнить, что колодец каждый год нуждается в чистке. Это обязательное условие, ведь от него зависит качество воды и здоровье жильцов дома.

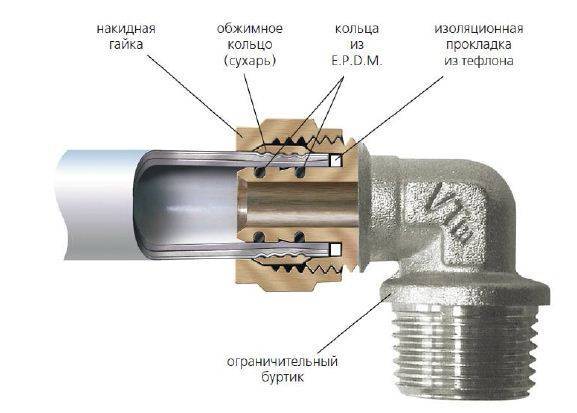

Современные материалы для монтажа водопровода в доме

Времена тяжелых стальных труб, которые постоянно ржавели, а монтаж водопровода в доме требовал работы целой бригады и уйму времени, прошли. Современные технологи дали нам возможность получить более практичные и легкие в монтаже материалы. Самыми распространенными, на данный момент, являются пластиковые и металлопластиковые трубы.

Для выполнения работ с помощью пластиковых труб понадобятся специальные соединительные муфты и фитинги для пластиковых труб. Процесс соединения может быть как чисто механический, так и с помощью специального паяльника или даже клея. Выбор остается за вами.

При определенной сноровке монтаж системы водопровода займет минимум времени. А после того, как вы завершите домашний водопровод своими руками, сможете давать консультации соседям или даже подзаработать, помогая им.

Также советуем прочитать:

Чугунные Ванны: Исключительная Прочность и Классическая Элегантность в Вашей Ванной Комнате

Как узнать стоимость асбестоцементных труб

Виды инженерной сантехники

Евролос Био Септик: Экологически Чистые Решения для Очистки Сточных Вод

Вариант разводки водоснабжения

Составляя схему водоснабжения дома, необходимо выбрать, каким способом будет осуществлена разводка труб. Всего существует три варианта:

• тройниковый способ;
• коллекторный способ;
• комбинированный способ.

Тройниковый способ разводки трубопровода в частном доме

Данный вариант прокладки труб подойдёт для тех домов, где не планируется размещение большого количества потребителей воды. А также отсутствует возможность скрыть трубы в стенах и полах.

Такой способ разводки предусматривает наличие магистральной трубы по всему дому (одна идёт на горячую воду, другая – на холодную). Когда в каком-то месте необходимо установить потребитель воды, в магистральном трубопроводе делается врезка и устанавливается тройник.

Особенности тройниковой разводки:

1. Данный способ предусматривает минимальное количество труб в доме. Даже если их не удастся спрятать, они не испортят внешний вид. Это может стать решающим в случае, когда дом построен много лет назад, а у владельца нет желания перестраивать его или делать капитальный ремонт.
2. Дёшево. Минимум труб – минимум затрат на материалы и на прокладку.
3. Невозможность полноценно использовать при большом количестве потребителей воды. Если построена достаточно длинная магистраль, то до последней точки потребителя (если до этого уже есть точки забора воды) может не хватить напора.

Тройниковый или последовательный способ разводки зачастую применяется в небольших домах и на дачах.

Параллельная разводка труб в доме

Когда в доме насчитывается несколько санузлов, в которых установлены душевые кабины, ванны, унитазы и биде, имеется кухня со стиральной и посудомоечной машиной, то возможности сделать последовательную разводку нет, на помощь приходит коллекторный способ обустройства водоснабжения.

Этот тип разводки также называют лучевым, он предполагает наличие в системе коллектора. Их нужно два: один для холодной воды, второй – для горячей. От коллектора на каждого потребителя отходит отдельная труба.

Характерные особенности параллельной разводки:

1. Для каждой раковины и ванны идет по две трубы (горячая и холодная вода), а также по одной на унитазы и бытовую технику. Если не получиться скрыть все эти изделия, то может значительно пострадать дизайн интерьера. Такой вариант разводки целесообразно делать либо на этапе строительства, либо во время капитального ремонта.
2. Большие финансовые затраты. Большое количество труб, необходимость прятать их, штробить стены – всё это требует денежных вложений.
3. Трудозатратный вариант. Монтаж такой системы водоснабжения намного дольше и сложнее, нежели тройниковый.
4. Хорошее давление. Включение одного потребителя никак не влияет на напор в другом. Поэтому можно одновременно пользоваться любыми сантехническими приборами и бытовой техникой.
5. Возможна замена смесителя, не перекрывая воду во всём доме.
6. Требуется пространство под коллекторы. В принципе для большого дома (а именно для таких и целесообразно делать лучевую разводку) не составит проблем выделить место под техническое помещение.
7. Неудобно сливать воду на период холодов. Для этого понадобиться насос, подключенный к коллекторам.

Параллельную разводку уместно делать в больших домах и коттеджах.

Монтажная схема данной разводки:

При центральном водоснабжении счётчики воды обязательны, если источник воды колодец/скважина – они не нужны.

Комбинированная разводка

Из названия можно понять, что данный тип разводки предусматривает одновременное использования предыдущих двух методов. В этом случае несколько потребителей подключаются по тройниковому способу, а потом подсоединяются к коллектору.

Таким образом, в доме получиться несколько линий последовательной разводки. Благодаря такому подходу можно значительно сэкономить, даже имея много потребителей воды. Особенно это касается тех домов, где существует необходимость прокладки труб с одного конца в другой.

Скрытый и открытый монтаж

Трубы можно проложить двумя способами: открытым и скрытым. Последний предполагает обустройство разводки в полах и стенах. Как вариант – трубы прячутся в короб из гипсокартона. Чаще всего такой монтаж применяется при коллекторной разводке, которая предполагает большое количество труб, а вот последовательную обычно оставляют открытой.

При использовании смешанной разводки частично трубы можно оставить открытыми, а другую часть труб – спрятать.

Способы, которыми воду проводят из скважины в дом

Вариант 1 – автономное водообеспечение и подача воды в частный дом

Водообеспечение будет автономным если использовать автоматизированные современные водяные насосы. Если у вас на участке есть скважина, то в зависимости от её глубины и постоянного притока воды, можно установить ручной насос либо специальную насосную станцию (например, повысительную насосную станцию).

Автоматизированная система работает так, что насос погружают в скважину с водой и жидкость поступает в гидропневматический бак. Он может быть на 100 и до 500 л. Если скважина неглубокая, автоматизированная система – это оптимальный вариант подачи воды в дом. Бак разделён реле с мембраной из резины. Так, давление жидкости в баке регулируется.

Когда бак полный, насос автоматически отключается. Когда вы будете расходовать воду, к системе поступит сигнал, насос включится и подаст воду. Насос постоянно доставляет воду к баку. Гидробак или ресивер можно ставить в любом месте дома. Чаще всего выбирают подсобку. От дома к кессону роют траншею. Туда укладывают электрический провод, благодаря которому работает насос и трубы.

Как подвести воду в загородном доме – вариант 2

Ставят глубинный насос. Он откачивает жидкость из скважины, которая идёт к резервуару (баку). Этот бак ставят на высоте где-то в доме. Чаще всего это место на чердаке или комнате 2 этажа. Если установили бак на чердаке, чтобы вода не замёрзла зимой, нужно утеплить стенки. Получается небольшая водонапорная башня. Ведь система подключается внизу, а гидробак установлен высоко. В системе возникает давление. 1 м водяного столба = 0,1 атмосферы.

Чаще всего бак бывает пластиковым либо стальным. Вместительностью 500-1500 л. Большой бак выгоден. Когда отключат воду, там будет запас и жидкость продолжит поступать. Установите поплавковый выключатель. Если уровень жидкости в баке станет ниже необходимого, благодаря ему насос включится и добавит воды в резервуар.

Когда приобретать глубинный насос? Если в скважине от поверхности до воды более, чем 9 м. Когда приобретаете насос, ориентируйтесь на производительность вашей скважины. Мощный насос быстрее наполнит резервуар. Если в доме расходуете много воды, вам нужен именно такой. При малом расходе, подойдёт и менее сильный.

Внутри кессона ставят лебёдку и с её помощью опускают электрокабель с трубой, глубинным насосом в пробурённую скважину. Чтобы давление в системе было нужным и вода не вытекала назад в скважину, устанавливают обратный клапан. Он находится выше самого насоса. Всё установили? Проверяйте разводку и подключайте оборудование. Выключатель на щитке.

Скважины внутри зданий

Оптимальным решением того, как можно провести воду в дом из скважины, является бурение шарфа в подвальном помещении дома или прилегающем отапливаемом подсобном помещении, что позволяет сделать прокладку труб минимальной длины, без необходимости проведения земляных работ или утепления их поверхности. Подключение системы водоснабжения частного или загородного дома из скважины своими руками значительно упрощается, а удельные затраты по сравнению с другими способами снижаются, ввиду отсутствия потребности в оборудовании кессона или альтернативной ему врезки адаптера.

Установка для бурения внутри дома

Устройство скважины для воды в подвале частного загородного дома или на даче, ввиду ограниченности пространства, следует выполнять при помощи малогабаритной буровой установки или выполнив абиссинский источник, в зависимости от необходимого расхода точек потребления. Водоснабжение дачного дома из абиссинской скважины при единственном водоразборе, можно сделать своими руками с минимальными затратами, если система подачи воды будет ограничена трубой, забитой в землю, и ручной помпой.

Монтаж своими руками

1. Установка насоса. Погружной насос опускается в колодец на стальном тросе. Не доходя до дна на 80 — 100 см, насос закрепляют (нельзя, чтобы прибор висел на своём кабеле). На входном отверстии устанавливается фильтр. Электрический провод можно разместить на открытом воздухе, а можно проложить вдоль несущей трубы ещё одну, меньшего диаметра, по которой будет проходить кабель.
2. Расположение труб. Нужно позаботиться о том, чтобы водопровод не перемёрз зимой. Для этого от дома до колодца роют узкую траншею. Глубина её зависит от региона – она должна быть на 40 см. ниже уровня промерзания почвы (для средней полосы – это около 2 метров). Траншея делается с наклоном к источнику (достаточно около полуметра перепада). Это делается для того, чтобы при необходимости можно было бы самотёком спустить воду.
3. Фундамент. Когда траншея дошла до фундамента, встаёт вопрос, как сквозь него проложить трубу? Первый вариант, через фундамент: сделать отверстие перфоратором. Вставить в него гильзу, большего размера, чем труба. После чего прокладывается водопровод, а пустоты заполняются монтажной пеной. Второй способ, под фундаментом: технологией наклонного бурения или лопатами делается подкоп.
4. Утепление. Утеплить трубы желательно, даже если они глубоко под землёй. Сделать это можно несколькими способами:

• Проложить рядом с трубой кабель, который будет работать от электричества и защищать от промерзания водопровод.
• «Одеть» трубу в специальный утеплитель для труб (фольгированный, вспененный полиэтилен, пенопластовый).
• Монтажной пеной. Водопроводную трубу подключают к выходному отверстию насоса. Далее вода поступит в бак, перед которым нужно сделать косой фильтр и обратный клапан. За баком устанавливается механический фильтр. Теперь делается внутренняя разводка труб с запорной арматурой.

Советы от строителей

• Для быстрого отключения части системы нужно устанавливать так называемые запорные краны.
• По всей системе нужно применять одинаковые фитинги, разветвители и крепления.
• Делайте уклон в сторону крана при установке сливных кранов.
• Применяйте резьбовые соединения.
• Применяйте прокладки для прохода стен. Прокладки защитят трубы от стирания.

Провести монтаж разводки в доме можно самостоятельно. Для проведения таких работ потребуются инструменты и материалы.

Работа проводится в несколько этапов:

1. Выбор схемы.
2. Выбор материалов.
3. Разводка водопровода.

Разводка труб водоснабжения вполне доступна новичкам для понимания.

Типовые ошибки при монтаже

Проводя монтаж водоснабжения, неопытные установщики нередко совершают ряд ошибок. Рассмотрим самые распространенные из них:

• Не проложена специальная песчаная подушка под магистралью (что является важным аспектом для нормальной долговременной и устойчивой работы трубы водоснабжения);
• Трубопровод проложен в области промерзания почвы. Он обязательно должен находиться ниже этого уровня и утеплен достаточным образом. В случае, если нет возможности уложить трубы водоснабжения на оптимальной глубине, их обязательно необходимо утеплить специальной теплоизоляцией, либо подсоединить саморегулирующий кабель, который будет обогревать трубу в случае надобности.
• Не установлен специальный кран для того, чтобы присоединить садовый шланг.

Эти условия являются необходимыми при монтаже водоснабжения в частном доме, и игнорирование их соблюдения чревато нарушением нормальной работы установки, и как итог – лишними нервными и финансовыми затратами. При соблюдении основных рекомендаций монтажа системы возможно самостоятельно, без помощи специалистов в этой области провести водоснабжение частного дома.

Выполнение работ по установке трубы водоснабжения – дело хлопотное и ответственное. Но если подобрать материалы правильно и соблюдать все условия установки, то можно своими руками выполнить огромную работу, которая будет эффективно служить на протяжении долгих лет. Главное – учитывать все нюансы данного дела и просчитывать измерения заранее.

Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!

Узел ввода воды в дом

Ввод делают в техническом помещении или санузле через тройник 1” и футорку ”1” ½. Затем вкручивают сальник и зажимают кабель. Сальник необходим для обеспечения герметичности.

Комплект ввода обычно составляет три метра (расстояние от тройника до точки промерзания). В большинстве случаев этого достаточно даже если дом стоит на сваях.

Водоподготовка для частного дома

В подземной воде могут в избытке содержаться хлор, железо, марганец, кальций и магний. Для очистки воды разработаны специальные фильтры.

Система водоподготовки – это комплекс фильтров с разными функциями:

• В аэрационных фильтрах происходит очистка от железа. Оно окисляется и выпадает в осадок;
• В фильтрах для механической очистки осаждаются крупные взвеси, песок, частицы ржавчины;
• Фильтры с активированным углем задерживают хлор;
• В ионообменных фильтрах вода умягчается;
• В рH-фильтрах выравнивается кислотно-щелочной баланс.

Перед тем как подбирать оборудование, нужно определить химический состав воды, то есть узнать, от чего ее нужно очищать. Рекомендуется после прокачки скважины сразу сделать анализ воды. Если вы покупаете систему водоподготовки в нашей компании, то мы можем взять воду на анализ. Он занимает несколько дней. После этого мы подберем оборудование для водоподготовки. Обвязку фильтров по схеме можно сделать самостоятельно, это не сложно. Пуско-наладку системы рекомендуем заказать у нас.

Разводка труб водоснабжения по дому

Коллекторная разводка

Ставят общие коллекторы (гребенки) для холодной и горячей воды, от которых тянут трубы к каждому сантехприбору. Благодаря этому можно пользоваться одновременно ванной, раковиной и кухонной мойкой, не будет скачков давления.

Важно! В схемах из интернета часто встречаются ошибки. Например, на этой схеме косой фильтр установлен сеткой вверх

Так делать нельзя: грязь не будет попадать в фильтр, и труба со временем засорится. Это надо учитывать при самостоятельном монтаже.

Когда используется:

• Если в доме много точек водоразбора, так как можно перекрывать воду для каждой точки отдельно.
• Если трубы необходимо скрыть.

Такая разводка наиболее популярна в коттеджах от 100 кв.м. из газобетона или деревянного каркаса. В больших коттеджах проще выделить место под коллекторы, а в стенах и полу каркасных и газобетонных домов легко спрятать трубы в большом количестве.

Для коллекторной разводки применяются трубы из сшитого полиэтилена или из металлопластика 16 мм. Наш типовой вариант – скрытая коллекторная разводка металлопластиковыми трубами.

Тройниковая разводка

На трубах ставят тройниковые отводы до точек водоразбора.

Применяется, когда:

• В доме мало сантехники.
• Если трубы нельзя проложить скрыто.

Эта разводка дешевле, и система занимает мало места. Идеальна для домов и дач с небольшим количеством жильцов. Особенность этой разводки в том, что если вы включаете воду в одной водозаборной точке, то давление в последующих падает.

Для тройниковой разводки водоснабжения берут полипропиленовые трубы 20 мм. Если на одной ветке более 3 точек водоснабжения, то предпочтительнее брать ПП трубу 25 мм.
