Как устанавливаются водостоки пластиковые для крыши: монтаж своими руками

Общие рекомендации по монтажу металлических сливов

Чтобы водоотводная система прослужила длительное время и работала исправно, при установке конструкции нужно учитывать некоторые нюансы.

Изготовление металлических желобовИсточник

При монтаже слива из оцинкованной стали рекомендуется:

• разрезать детали специальными ножницами или ножовкой с редкими зубчиками;
• заглушки с торца нанизывать на гладкую основу желоба;
• перед установкой убирать защитные плёнки;
• использовать крепёжные детали и профили, рекомендованные производителем;
• монтировать воронки на основании выполненных расчётов;
• устанавливать хомуты и кронштейны на определённом расстоянии;
• между внешней стеной и трубой оставлять расстояние 5-10 см;
• места фиксации желобов усиливать посредством кронштейнов, от крепежей до стыка расстояние должно быть более 15 см.

Установка

Для того чтобы пользователи могли установить систему самостоятельно, к ней прилагается инструкция по монтажу. Монтаж водосточной системы прежде всего, должен обеспечить следующие характеристики и параметры готовой конструкции:

• Неподверженность деформациям при повышенной нагрузке от осадков;
• Уклон лотка не менее 2%;
• Правильное положение лотка под краем кровельного свеса;
• Герметичность;
• Компенсацию температурных удлинений.

Меры по обеспечению жёсткости системы

Для того чтобы в системе не возникали вертикальные деформации, применяются следующие меры:

• С двух сторон от воронки на расстоянии не более 15 см ставятся дополнительные кронштейны;
• По 1 дополнительному кронштейну ставится под соединительный элемент, расстояние между кронштейнами строго до 0,6 м;
• От торца углового элемента лотка до ближайшего кронштейна должно быть не более 15 см;
• Не больше 25 см от заглушки до ближайшего кронштейна.

Обеспечение уклона

Предусмотрено три варианта крепления лотков:

1. Если крепление производится на лобовую доску с помощью пластиковых кронштейнов, то первыми прикрепляются воронка и самый удаленный от неё кронштейн. При этом воронка крепится ниже его для создания уклона от 2% до 3%. Натягивается шнурок, по которому крепятся все промежуточные кронштейны.
2. Если лобовой доски нет, а обрешётка имеет небольшой шаг, то лотки опирают на металлические кронштейны, крепящиеся на стропила. Держатели кронштейнов изгибают в местах, согласно выбранному уклону (см. рисунок ниже).
3. Для обрешётки с большим шагом применяются пластиковые кронштейны с удлинителем. Уклон организуется за счёт положения точки его крепления на удлинителе.

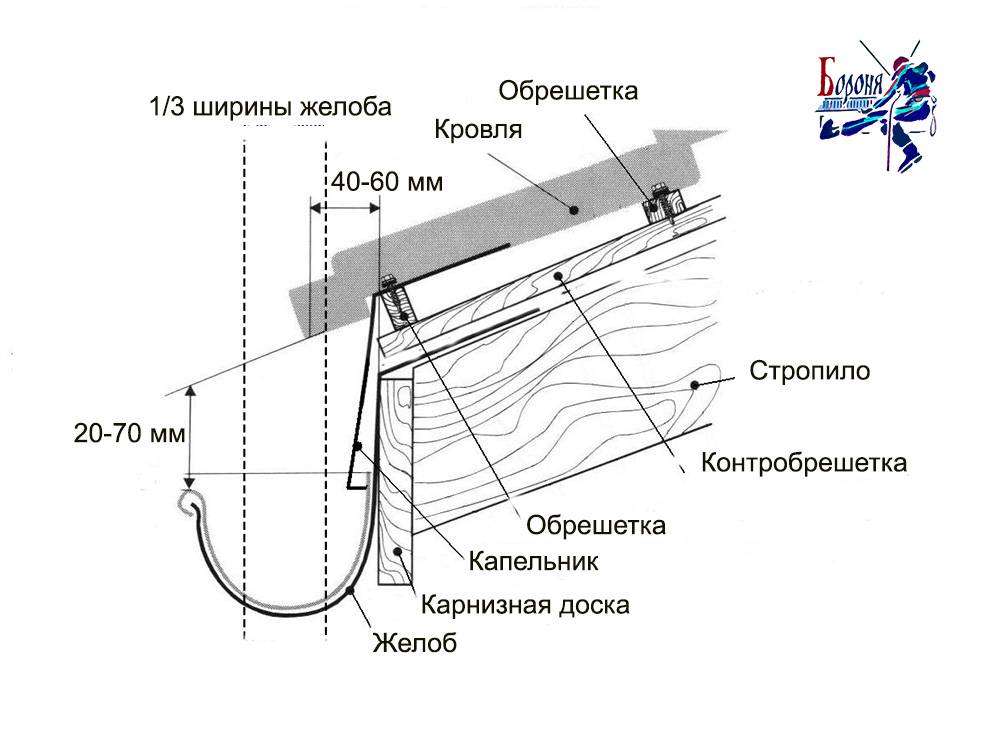

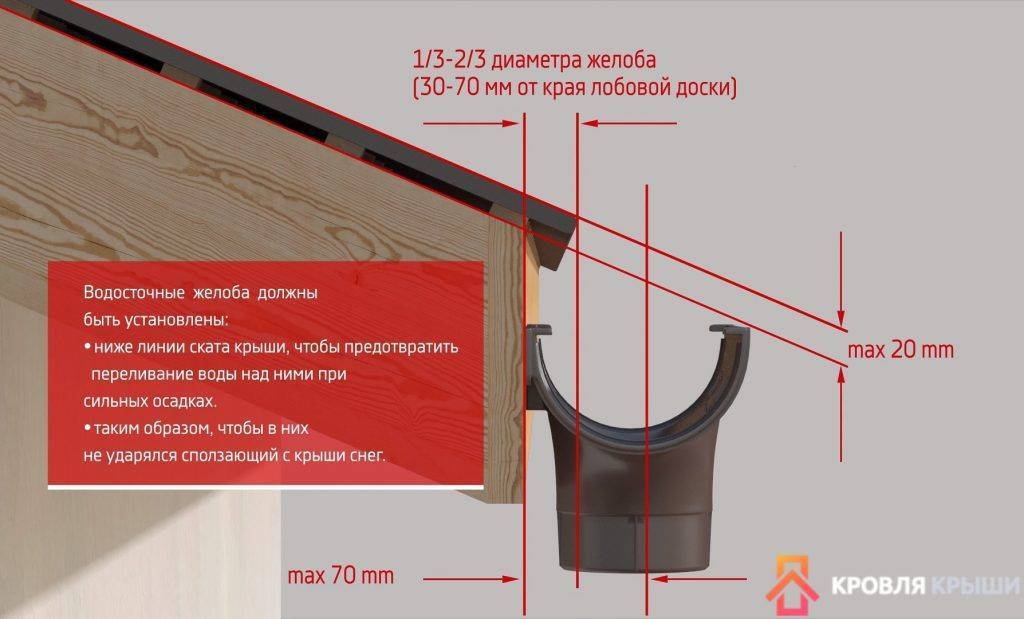

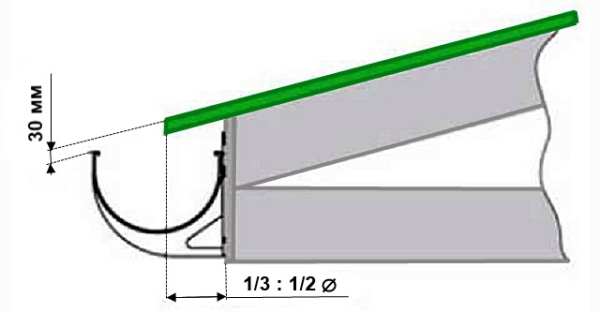

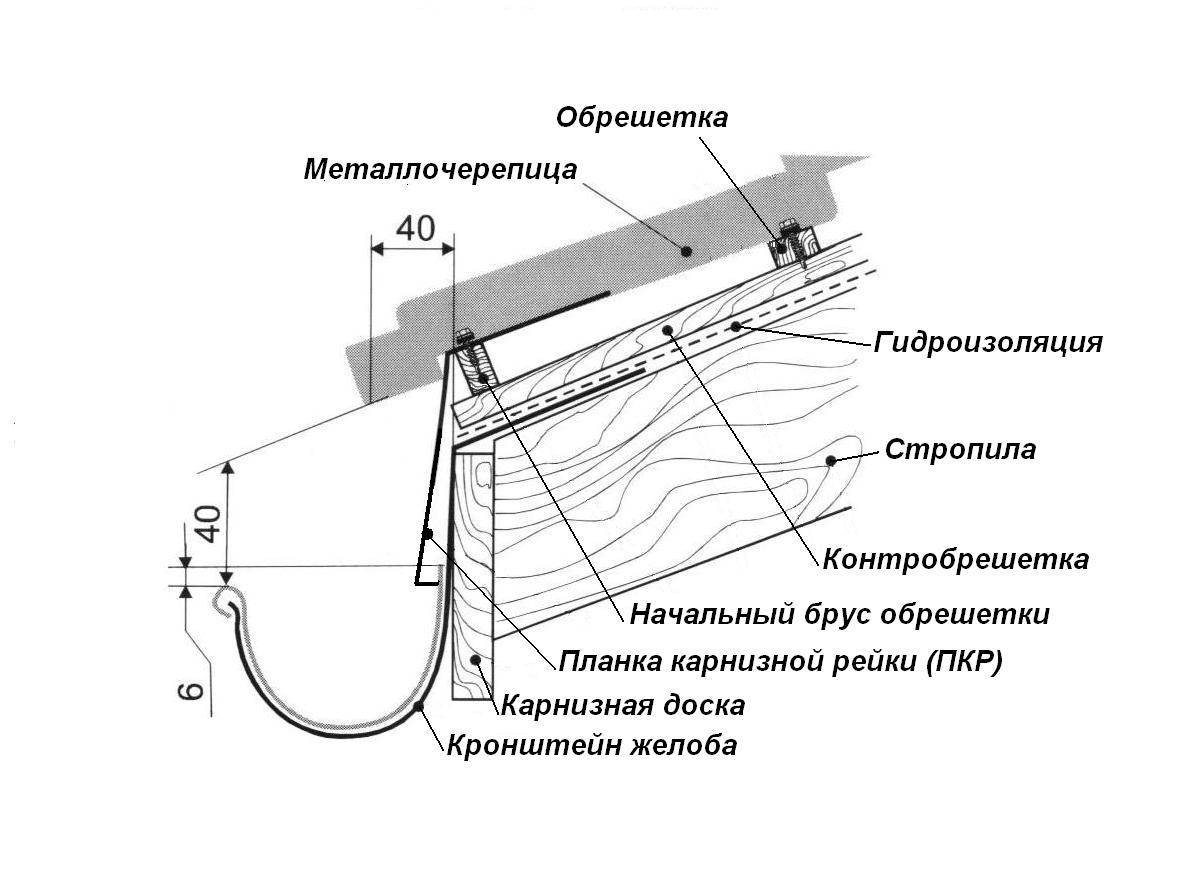

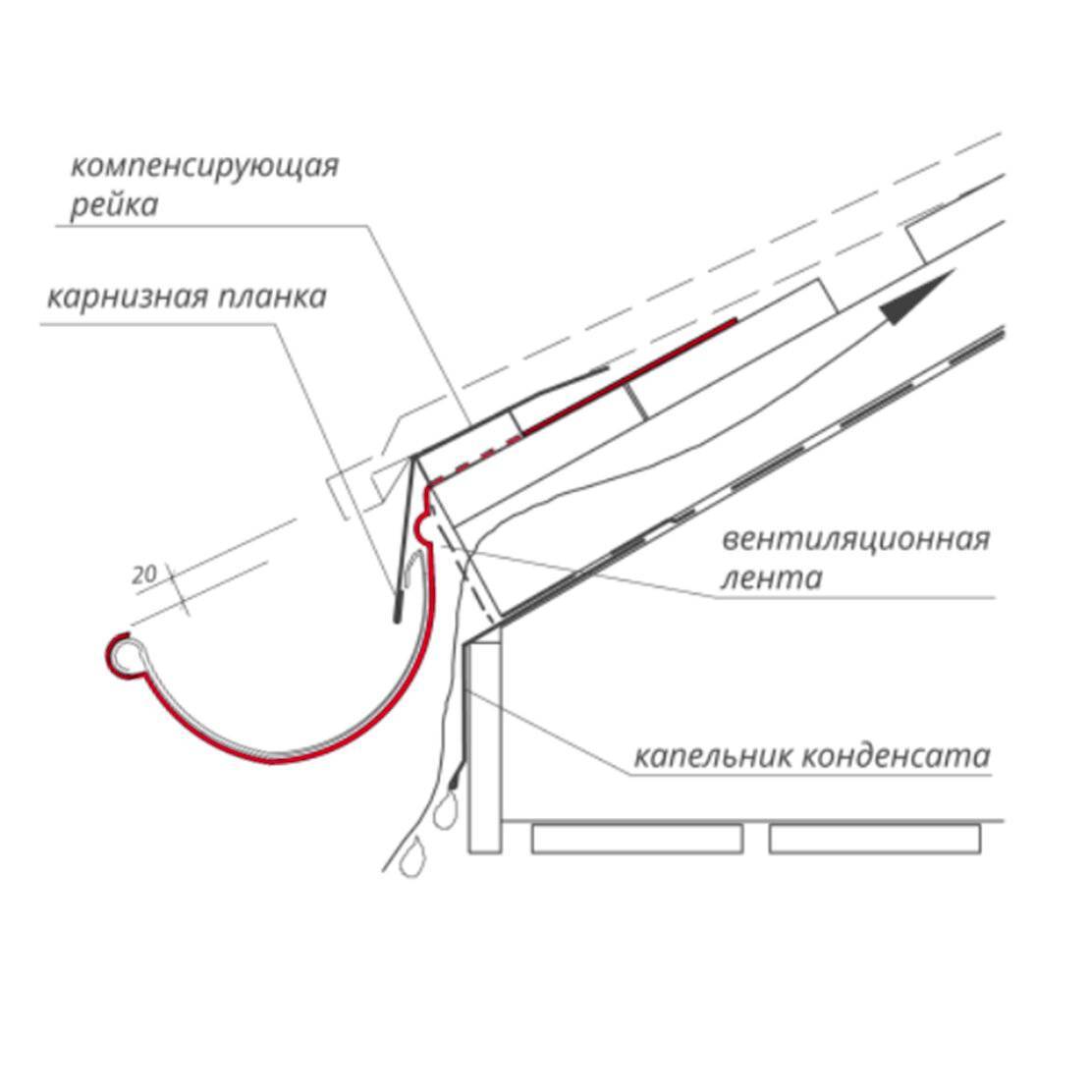

Правильным будет такое положение лотка под свесом кровли, при котором последний нависает над лотком на расстоянии от 1/3 до 1/2 диаметра лотка. Нужно обеспечить вертикальный зазор 3 см от линии плоскости кровли до внешнего края бортика лотка.

Герметичность достигается обеспечением чистоты мест соединения и правильности установки резиновых прокладок. Для компенсации удлинения от воздействия повышенной температуры достаточно правильно смонтировать сопрягаемые элементы. На соединителях имеются линии, подписанные: «Вставить до сих пор». Концы лотков нужно завести в соединители до этих линий.

Особенности крепления

Как уже сообщалось, крепление водослива может осуществляться:

• На лобовую доску используются (пластиковые кронштейны);
• На крыши без неё (на металлические кронштейны с удлинителями или без них).

В первом случае пластиковые крепежные элементы, соединители, воронки крепятся к доске саморезами. Во втором случае используются металлические крепления так, как указано в инструкции.

Для прикрепления труб водостока и фиксации его элементов между собой разработчики Docke предлагают использовать универсальный хомут. Он может работать в режиме «проскальзывания», оставляя трубам возможность удлиняться при температурном расширении (на хомуте сбоку должна быть надпись «труба»). Режим «фитинг» (такая надпись должна быть сбоку) используется для жёсткой фиксации. Трубы крепятся к стене саморезом М6. Кольцо хомута вставляется в пазы дужками до упора.

Последовательность сборки

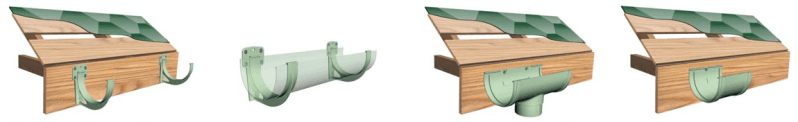

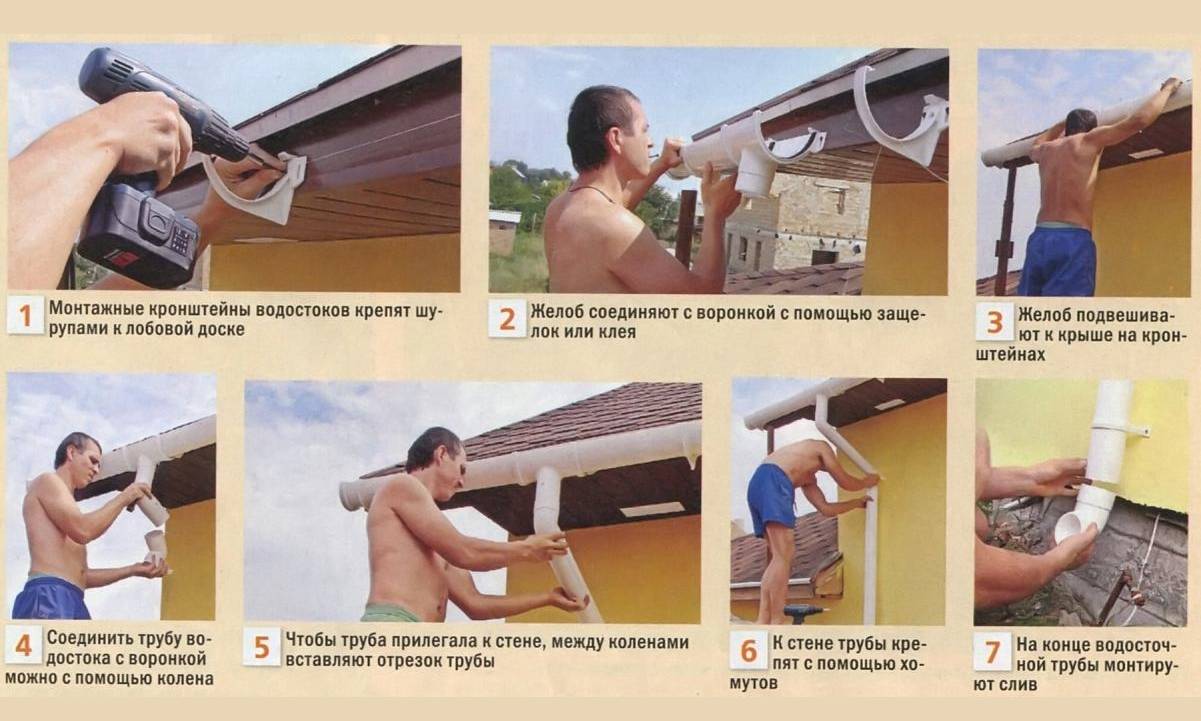

Монтаж водосточной системы начинает установка водосборной части (горизонтальная). Первыми крепятся воронка и самый дальний от неё хомут. Их высотное расположение задаёт уклон лотков.

Выставляются все промежуточные крепёжные детали (держатели кронштейнов, соединительные элементы); монтируются лотки начиная от воронки, к дальнему краю; на торцы крайних лотков и воронок ставятся заглушки; в сливное отверстие воронки ставят сеточку.

Установку водостоков (вертикальной части системы) начинают также от воронок. Монтируют последовательно: фигурную часть, составленную из колен и отрезка трубы, затем устанавливают водосточную трубу и крепят её к стене, последним устанавливается наконечник, направляемый в сторону дождеприёмника или ёмкости для дождевой воды.

Монтаж водостоков завершают испытания проливкой. На крышу, подальше от воронки выливают воду. Если система не дала протечек, а вода вся прошла положенным маршрутом, система установлена правильно.

Последовательность проведения монтажа водосточной системы

Крепление кронштейнов к лобовой доске

Отметьте места крайних кронштейнов на карнизе.Край крыши должен находиться от кронштейна на расстоянии не более 150 мм.

Определите места установки водосливных воронок.Воронки удобнее размещать с краев или по центру. Установите кронштейн на противоположной стороне карниза, соблюдая наклон.Количество воронок рассчитывается исходя из таблицы, но не менее одной воронки на скат.

Таблица для подсчета количества воронок на скат

Водосточная система	Установка с краю свеса	Установка по центру карниза
ТН МАКСИМ 152/100мм	100 кв.м.	200 кв.м.
ТН ПВХ 125/82	88 кв.м.	176 кв.м.
ТН ОПТИМА 120/80	73 кв.м.	146 кв.м.

При расчете пропускной способности водосточной системы используются следующие нормативные документы: СНиП 2.04.01-85; СНиП 2.04.03-85; Стандарт EN 12056-3:2000.

Прикрепите водосточную воронку напрямую к лобовой доске саморезами через специальные отверстия.Если лобовой доски нет, то установите воронку на удлинители кронштейна.

Натяните шнурку с уклоном 3,5 мм на 1 метр желоба между крайним кронштейном и воронкой.Ближайшие к воронке кронштейны устанавливайте с каждой стороны элемента на расстоянии 100−150 мм.

Зафиксируйте кронштейны по всей длине карниза, начиная от места установки воронки.

Расстояние между кронштейнами 500−600 мм.Для системы МАКСИ 152/100 шаг установки кронштейнов 600−900 мм. Оптимально — 700−750 мм.

Крепление кронштейнов к стропильным ногам

Крепление стропильным ногам через прямой удлинитель кронштейна применяется на этапе монтажа кровли.

Крепление стропильным ногам через боковой удлинитель кронштейна применяется когда монтаж кровли уже закончен.

Правила и последовательность сборки желобов

Желоба устанавливают от воронки.Вставьте желоба внутрь воронки до обозначенной линии. Соединяйте желоб с воронкой в направлении «изнутри-наружу»: от внутренней стороны желоба — от фасада здания к внешней, до защелкивания с фиксирующим элементом воронки.

Установите водосточные желоба в кронштейны до защелкивания с фиксирующими элементом кронштейна.Соединяйте желоб с кронштейном также в направлении «изнутри-наружу».

Чтобы соединить два желоба, установите соединитель желоба.Ближайшие к соединителю кронштейны установите с каждой стороны элемента на расстоянии 100−150 мм.Вставьте желоб в соединитель желоба до обозначенной линии. Соединяйте желоб с кронштейном в направлении «изнутри-наружу».

Если воронка находится на краю карниза, то чтобы закрыть воронку заглушкой, вам необходимо соединить воронку и заглушку отрезком водосточного желоба.Отрезаем желоб ножовкой с мелкими зубьями зачищаем срез напильником.Конец желоба должен выступать за край кровли на 50−100 мм.

Установите заглушку в желоб до щелчка.

Для соединения желобов на прямых углах кровли используйте универсальный угол 90 °.

Заведите желоб в угол по линии разметки.

Если угол поворота кровли не равен 90°, используйте регулируемый угол желоба, который состоит из двух элементов и подрезается по отметкам угла поворота, заранее нанесенным на производстве.

Соединение дополнительно загерметизируйте.

Водосточные желоба закройте сверху защитной решеткой для предотвращения засора водосточной системы.

Установите решетку в специальные направляющие по бортам желоба.

Монтаж труб

Чтобы обойти карнизный вылет для соединения воронки с водосточной трубой используйте два универсальных колена и отрезок трубы, нужной длины.

На нижнее колено обязательно установите хомут.

Когда карнизного вылета нет можно соединить водосточную воронку с трубой двумя способами:

• напрямую;
• с помощью соединительной муфты.

Водосточные трубы прикрепляют к фасаду здания хомутом крепления трубы.

Шаг хомутов — не более 1,5 м.

В ассортименте есть еще один вид крепления — универсальный хомут крепления трубы, которым можно крепить водосточные трубы на любые виды фасадов на нужном расстоянии от фасада.

Чтобы установить трубу на универсальный хомут:

• установите дюбель в несущую часть фасада. Механический крепеж хомута подбирается согласно отступа от фасада, толщины теплоизоляции и должен заходить минимум на 50 мм в несущую конструкцию;
• навинтите хомуты на крепления;
• затяните хомуты на трубе, не сдавливая слишком сильно.

Водосточные трубы соединяют между собой соединительной муфтой, которая должна быть закреплена на фасаде хомутом.

Установите водосточный слив на трубу и зафиксируйте его хомутом.

Минимальное расстояние слива от грунта — 200 мм, от отмостки — 150 мм.

Видео монтаж водостока

Последовательность монтажа

Монтаж водосбора

• Установить конечный кронштейн 5 с учетом п. 2 «Общих положений».
• Установить кронштейны воронки 11. Для варианта с лобовой доской воронка 11 крепится без кронштейнов.
• Провесить уклон желоба от конечного кронштейна до кронштейна воронки. Для варианта с лобовой доской – от впадины конечного кронштейна 5 до нижнего края среза воронки 11.
• Установить кронштейны соединителя желоба 7. Для варианта с лобовой доской – установить сам соединитель 7.
• Соединитель 7 или его кронштейн устанавливаются с учетом п. 1 и п. 3 «Общих положений».
• Расстояние между центрами воронки 11 и соединителя 7 не должно быть более чем 3080 мм.
• Установить промежуточные кронштейны 9 с учетом п.З «Общих положений».
• Закрепить воронку 11 и соединитель желоба 7 на крепежных элементах (кронштейн, соединитель). Для варианта с лобовой доской воронка 11 и соединитель 7 крепятся без кронштейнов.
• Отрезать желоб необходимой длины 8 и соединить им воронку 11 и соединитель 7.
• Отрезать желоб необходимой длины 6 и уложить его на соединитель и конечный кронштейн.
• Повторить операции для прилегающей стороны кровли (кронштейн 2, желоб 3).
• Установить в желоба 3 и 6 угловой элемент желоба 4.
• Надеть заглушку воронки 12 на открытый конец воронки.
• Надеть заглушку желоба 1 на открытый конец желоба.
• Вставить сетку для воронки 10.

Монтаж водослива

• Надеть до упора на сливное отверстие воронки 11 муфту или колено 13, в зависимости от особенностей места монтажа. Зафиксировать муфту или колено 13 на воронке 11 саморезом.
• Собрать необходимую конфигурацию фигурной части водослива. (Колено 13, Отрезок трубы 14, Колено 15).

• Закрепить нижний фитинг 15 хомутом 16 в положении “Фитинг”.
• Надеть трубу 18 до упора на нижней фитинг 15 фигурной части водослива.
• Установить трубу в вертикальном положении, отметив места монтажа универсального хомута посередине трубы 17.
• Надеть трубу 18 на фитинг 15. Зафиксировав ее в хомуте 17.
• Средний хомут устанавливается в положении “Труба”.
• Отрезать конечный кусок трубы необходимой длины 21, Надев его на муфту 19, муфту с трубой надеть на нижнюю часть закрепленной трубы 18.
• Отметить место монтажа хомута 20 на стене дома на уровне с местом фиксации хомута на муфте 19. Отступить ниже на 10 мм .
• Надеть муфту с трубой (19 и 21) на нижний конец закрепленной трубы 18. Зафиксировать сборку в хомуте 20. Хомут устанавливается в положении “Фитинг”. Если длина отрезка трубы более чем 1500 мм, необходимо зафиксировать ее посередине универсальным хомутом. Хомут устанавливается в положении “Труба”.
• Наконечник надеть на трубу. 23. Отметить место монтажа хомута 22. Отступить ниже на 10 мм .
• Наконечник 23 надеть на трубу 21, зафиксировав его в универсальном хомуте 22.
• Хомут устанавливают в положении “Фитинг”.
• Допустим вариант крепления наконечника к трубе саморезом.

Монтаж водосливных труб на сайдинг

• При значительном расстоянии до стены дома вместо винтовой шпильки М6 1 рекомендуется применять винтовую шпильку М8. При необходимости отрезать шпильку нужной длины и рассверлить отверстие в опоре хомута до диаметра шпильки.
• При установке необходимо просверлить на плоском участке сайдинга отверстие диаметром от 10 мм до 12 мм.
• Ввернуть шпильку 1 через центр отверстия в стену дома, на глубину не менее 40 мм, если стена не деревянная, необходимо установить дюбель. Винтовая часть должна выступать над сайдингом на 20 мм.
• Навернуть на винтовую часть шпильки гайку 2 заподлицо с поверхностью сайдинга. Надеть шайбу 3 диаметром 15 мм.
• Надеть на шпильку опору хомута 4. Навернуть изнутри опоры хомута до упора гайку 5 с шайбой 6 диаметром 15 мм.
• Установить хомут в нужном положении («Труба»\»Фитинг»). Затянуть гайку 2 под опорой хомута до упора, используя для этого гаечный ключ.
• Вставить хомут 9 в опору хомута, закрепив его с помощью винта М5х40 7 и гайки М5 8.

Инструменты для монтажа

• Для разметки: рулетка, карандаш.
• Для крепления кронштейнов: отвертка, шуруповерт, дрель.
• Для установки кронштейнов: шнур, ватерпас, шланговый уровень.
• Для сгибания металлических кронштейнов: гибочная машинка.
• Для распилов: ножовка, стусло, пила с мелким зубом.

Виды водосточных систем

По своему размещению водостоки могут быть внешними и внутренними. Если вы планируете создавать внутреннюю систему, то вам необходимо все спланировать еще на стадии проектирования. Она возводится параллельно со всеми элементами объекта и заканчивается, когда кровельная поверхность будет уложена. Данную систему можно встретить на высотных зданиях, где установка внутреннего водостока — это единственное решение. Для частного строительства такая система подходит лишь в случаях, когда кровельная поверхность является плоской, устраивать ее на скатные попросту невозможно.

Наружные водосточные системы можно встретить на всех разновидностях кровельных систем, но лучше всего они подходят скатным. Таким образом удаляется большое количество осадков и внешний вид здания остается довольно притягательным, чего не скажешь о постройке с плоской крышей и внутренней системой водостока.

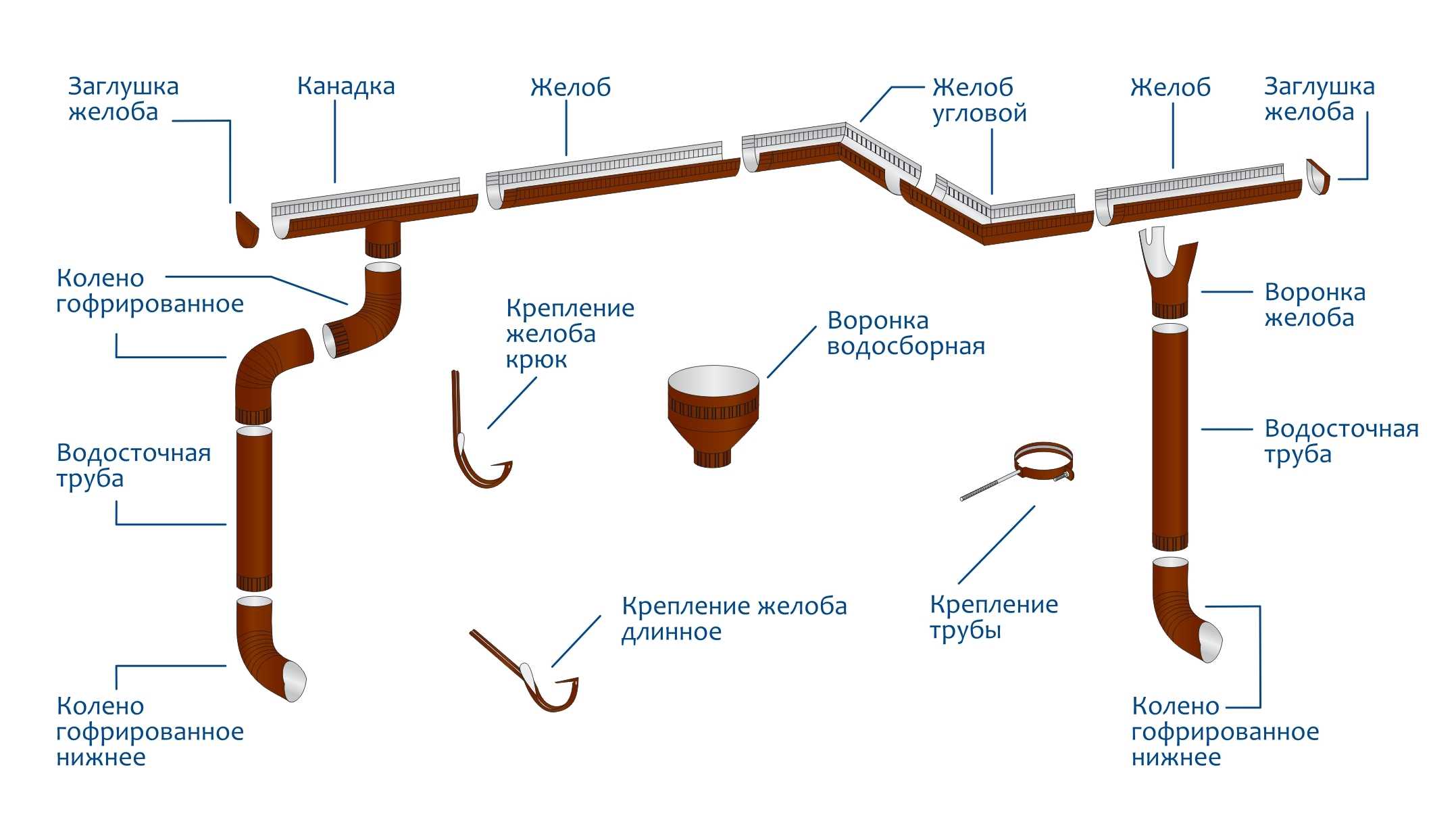

Элементы водостоков

В их перечень входят:

1. Желоб. Предназначен, чтобы собирать дождевую, талую воды с крыши.
2. Заглушка желоба. Крепится на торцах. Направляет воду по сторону уклона к воронке.
3. Соединитель желоба. Им принято соединять желоба между собой. Герметичность достигается за счет уплотнителя из резины.
4. Универсальный угол. Изменяет направление потока воды. Закреплять нужно на внутренних, наружных углах крыши.
5. Колено трубы. Часто используется для аккуратного обхода элементов фасада зданий. Изменяет направление стока воды по трубе.
6. Воронка. Работает как водоприемник. Соединяет желоба с трубами. Перенаправляет воду из водосборной в водосливную систему.
7. Труба водосточная. Предназначена для вертикального стока воды.
8. Муфта соединительная. Элемент крепежа труб. Отвечает за компенсацию температурного расширения.
9. Слив. Отводит воду из системы в почву.
10. Универсальный хомут. Позволяет прикреплять трубу на нужном расстоянии от дома.
11. Металлический, пластиковый кронштейны. Требуются для монтажа желоба на карнизе крыши.
12. Прямой или боковой удлинитель кронштейна. Используется, когда нужно прикрепить кронштейн желоба к стропилам или скату кровли.
13. Регулируемый угол. Подойдет для прямых углов и до 150 градусов.
14. Хомут крепежа трубы к фасаду здания.
15. Защитная решетка. Предотвращает попадание мусора в водоотводную конструкцию.
16. Поворотный отлив карнизного свеса для пристенного крепежа.

Количество и наименования элементов для разных видов крыш могут отличаться и быть дополнены.

Особенности крепления

Кровля с лобовой доской. Крепление на пластиковые кронштейны

• Крепление пластикового кронштейна, воронки и соединителя происходит саморезами, непосредственно к лобовой доске.
• Для крепежа желоба в пластиковом кронштейне нужно в обязательном порядке завести в зажим кронштейна кромку близлежащего к лобовой доске края желоба. Далее, спуская желоб в приемник кронштейна, усилено надавливая на противоположный край желоба в месте зажима, завести кромку в зажим до характерного звука (щелчка).
• При монтаже на лобовую доску необходимо закрепить соединение доски с кровлей для предотвращения ее срыва при нагрузке от снега.

Кровля без лобовой доски. Крепление на металлические кронштейны

• Крепление кронштейнов происходит непосредственно к элементам конструкции крыши.
• Для того чтобы закрепить желоб, воронку или соединитель в металлических кронштейнах, в первую очередь необходимо завести ближайший к крыше край желоба под зацеп кронштейна, затем опустить желоб в приемное гнездо кронштейна и зафиксировать противоположный край желоба, отогнув зажимную планку.

Кровля без лобовой доски. Крепление с использованием удлинителей

• Металлические удлинители применяются для обрешетки с большим шагом и крепятся к элементам конструкции крыши.
• На металлические удлинители желоб крепится в пластиковых кронштейнах. Применяя удлинитель, пластиковый кронштейн крепится болтовым соединением, которое позволяет перемещать кронштейн, устанавливая уклон желоба. Болт с полукруглой головкой, М5х30, через шайбу вставляют в верхнее центральное отверстие кронштейна, минуя прорезь кронштейна и затягивая гайкой после того как пластиковый кронштейн был установлен в нужном положении. Под гайку необходимо установить шайбу и пружинную шайбу. Внешний диаметр плоских шайб должен быть не менее 15 мм. Пружинную шайбу устанавливают между шайбой и гайкой. Чтобы избежать вертикального перемещения, кронштейн дополнительно фиксируют на удлинителе через нижнее отверстие, либо болтом, М5х30 + 2 шайбы с шестигранной головкой, либо коротким саморезом.
• Крепление воронки и соединительного желоба осуществляется болтовым соединением, М5х30 + 2 шайбы, непосредственно к соединителю. Воронка крепится на два болта, а соединитель на один.

Крепление трубы и фитингов

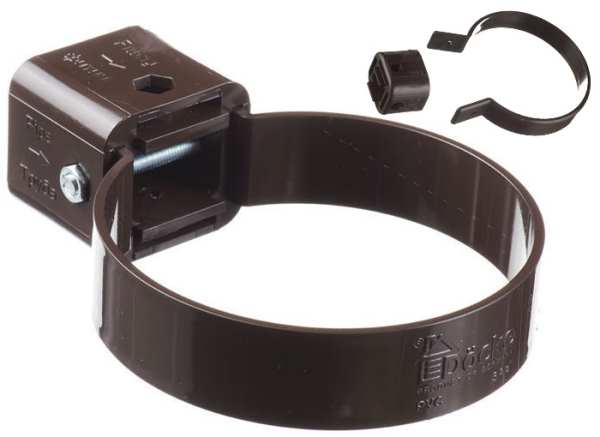

Труба и фитинг крепятся друг к другу при помощи универсального хомута.

Место, куда должен быть установлен хомут, выделено красным цветом.

Использование универсального хомута

Возможны два способа фиксации:

Основу хомута приворачивают саморезом, диаметр которого М6, длина от 50 мм, к стене дома. Дужки хомута вставляют в основу до упора. Хомут стягивается болтом с полукруглой головкой М5, длина 40 мм, и гайкой.

Принципиальные различия в монтаже пластиковых и металлических водостоков

• пластиковые водостоки соединяются между собой на клей или с помощью резиновых уплотнителей, что обеспечивает достаточную герметизацию швов;
• монтаж элементов пластиковых водостоков следует выполнять с зазорами для в 0,5-1 см. для компенсации теплового расширения с использованием соединителя.
• для металлических водостоков компенсационные зазоры значительно меньше до 0,3-0,5см.;
• для соединения металлические водостоки необходимо подрезать для соединения внахлест, а также защищать накладками-муфтами. Шов дополнительно можно уплотнить силиконовым герметиком вручную.

Видео монтажа пластикового водостока своими руками:

Видео монтажа металлического водостока своими руками:

Выполнить монтаж водостоков вполне по силам умелому домашнему мастеру. При самостоятельном монтаже своими руками следует учитывать несколько особенностей:

• резка желобов и труб выполняется ножовками со специальным полотном. Резка элементов металлических водостоков «болгаркой» недопустима;
• края следует аккуратно зачистить;
• жесткие абразивы (песок, стружки на рабочей поверхности) способны навсегда повредить мягкую поверхность пластиковых водостоков и нарушить защитное антикоррозийное покрытие металлических.

Современные водостоки, кроме чисто функционального использования, можно считать самостоятельной архитектурной деталью, украшающей фасад любого здания

Что еще почитать по теме?

Пошаговая инструкция установки системы водостока

Для установки водостока, независимо от его размеров и материала, из которого он произведен, нужна  инструкция по монтажу водостоков.

Выполняя ее пошагово можно установить качественный водосток и своими руками.

Инструкция по монтажу водосточной системы

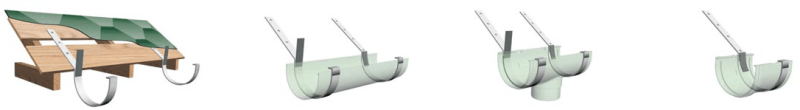

Итак, шаг №1 – установка креплений для желоба водостока. Существует несколько типов крепления в зависимости от них его можно устанавливать на стене или на стропильной конструкции крыши.

По стене нужно равномерно распределить кронштейны, расстояние между ними должно составлять от 500 до 600 мм.

Монтаж + водостоки пластиковые на стропильной конструкции лучше всего сделать так: прикрепить кронштейны на конструкцию стропильной системы к каждой кобылке специальными саморезами. Проще всего это сделать при помощи обычной дрели.

В тех местах, где будут установлены трубы для водостока, нужно установить специальные водоприемные воронки. В том случае, когда монтаж водостоков пластиковых предполагает применение водоприемных воронок в качестве соединителя для желоба, начинать работу нужно с их установки.

Напомним, что на концах таких воронок есть специально обустроенные приспособления – место, где наносится клей или резиновые уплотнители (для металлического водостока). Эти воронки при помощи кронштейнов нужно закрепить к кровельной конструкции.

Итак, кронштейны надежно закреплены, переходим к следующему этапу нашей инструкции.

Отверстие в месте крепления водоприемной воронки

Шаг №2 – обустройство водоприемной воронки. До того, как монтировать желоб, нужно в месте крепления водоприемной воронки вырезать отверстие и нанести на желобе контур под будущую воронку.

Применяя мелкозубчастую ножовку, вырезаем отверстие, зачищаем края. Для того чтобы прикрепить воронку из пластика, нужен специальный клей.

Его Вы купите в любом строительном магазине. Металлические системы закрепляются при помощи специального фиксатора (он имеется на передней части желоба и воронки).

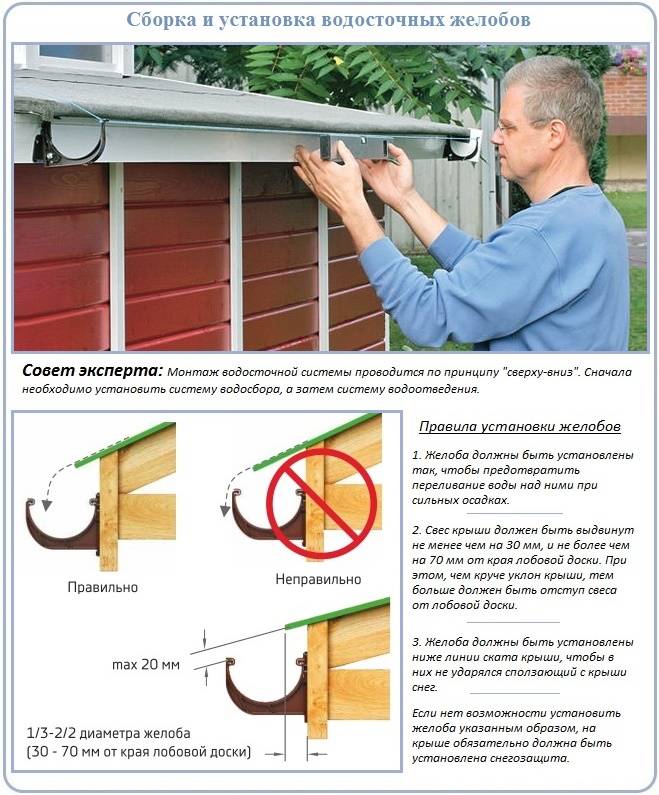

Шаг№3 – установка водосточного желоба.

Пластиковые водостоки нужно крепить с шагом 50-60 см, металлические  – от 70 до 150 см. Крепление нужно производить с уклоном желобков в сторону воронки  на 2-3 мм.

Многие строители предпочитают собирать желоба воедино с заглушками и воронками прямо на земле, после этого поднимают их наверх и устанавливают на кронштейны. Мы не рекомендуем такую работу выполнять самостоятельно.

Как минимум, нужны две пары рук и две лестницы, чтобы одновременно начинать подъем с двух сторон.

Поэтому лучше собрать систему наверху. Тем более, что монтаж пластиковых водостоков не составляет особой сложности, сборку легко выполнить, вспоминая, как в детстве собирали конструктор – такое подобие сборки современных систем водостока.

Сборка пластикового водостока

Не менее важно знать: водосток + как правильно установить, чтобы равномернораспределить все крепления по стене. Для этого нужно выдерживать шаг от 800 до 1000 мм. Проверить, насколько правильно установлены вертикальные кронштейны можно при помощи строительного отвеса

Проверить, насколько правильно установлены вертикальные кронштейны можно при помощи строительного отвеса.

Заключительный этап – отмеряем необходимый размер трубы, ее лишнюю часть отрезаем и закрепляем трубу на стене.

Для того чтобы вода отводилась от фундамента и стен дома, на ее нижний конец рекомендуем надеть поворот и добавить небольшой отрезок трубы.

Пользовательские рекомендации

Во время установки и пользования пластиковым водостоком необходимо придерживаться нескольких нехитрых правил.

• Устанавливать систему рекомендуется при температуре воздуха выше нуля, но ни в коем случае ни при морозе. Пластик может растрескаться от механического воздействия. Пластиковые детали не следует также хранить в упаковке под прямыми солнечными лучами.
• Необходимо установить в водосборную воронку решетку – листоуловитель во избежание засорения водоотвода мусором либо привести в действие встроенное защитное приспособление в воронке, которое предусмотрено производителем.
• Предупреждением обледенения водостока служит нагревательная система антиобледенения. Делается расчет линий нагревательного кабеля и его мощности.
• Чтобы не возникло переполнения водосточной системы осадками, характерными для отдельных регионов страны, пользователям следует выполнять рекомендации производителя конкретного водостока.
