Как сделать желонку для скважины

Определение размеров желонки

При определении габаритов учитывайте такие моменты:

1. Размеры снаряда должны соответствовать глубине и диаметру скважины. Длина желонки находится в пределах 0,8-3 м.
2. Для бурения используют более габаритный и поэтому тяжелый инструмент, однако большое изделие утяжеляют конструкцию, что может стать причиной ее заклинивания.
3. Слишком короткое может перекоситься и при перемещении будет задевать стенки.
4. Для очистки скважины применяйте небольшие желонки.
5. Чтобы определить диаметр снаряда, измерьте диаметр скважины и уменьшите его на 40 мм (он должен входить в трубу с зазором 2 см на сторону).
6. Величину щели можно менять, но только незначительно. Увеличенный зазор снижает эффективность выемки грунта, а слишком маленький может привести к повреждению стенок шахты или заклиниванию инструмента. Вынуть застрявший цилиндр непросто.
7. Рекомендуемая толщина стенок изделия — 2-4 мм, но можно выбрать трубы со стенками 10 мм, если необходимо увеличить его вес.

Инструкция по изготовлению желонки

Выполните следующие операции:

• Отрежьте от заготовки кусок трубы необходимой длины. Заточите нижнюю часть цилиндра с внутренней стороны, чтобы инструмент хорошо входил в грунт. Выполните закалку заостренного участка для его упрочнения.
• Перед тем как сделать желонку для скважины, найдите металлический шарик диаметром 40 мм (его размеры должны перекрывать 65-75 процентов внутреннего диаметра приспособления). Этот элемент клапана можно выточить на станке, отлить из свинца или вынуть от старого подшипника. Его нетрудно изготовить самостоятельно из резинового или пластикового мячика. Для этого шарик разрежьте пополам и наполните половинки дробью, перемешанной с любым водостойким клеем. После высыхания склейте обе части и прошлифуйте стыки.
• Изготовьте из толстого листа металла заглушку диаметром 40 мм. Выточите в ней воронкообразное отверстие с наружным диаметром 40 мм и внутренним 30 мм. Размеры внутреннего отверстия можно увеличить, если снаряд будет плохо наполняться.
• Проверьте прилегание шарика к седлу. Чем качественней обе поверхности, тем меньше грунта потеряется при подъеме желонки.
• Другую сторону шайбы оставьте ровной, но нередко ее также делают воронкообразной с небольшим уклоном внутрь цилиндра.
• Приварите шайбу к дну трубы, заведя ее внутрь на 10-20 мм. Установите в полость шарик. Чтобы он не поднимался слишком высоко, внутри цилиндра сделайте ограничитель, например, просверлите в стенке отверстие, установите в него болт, а головку прихватите сваркой. В противном случае грязь будет выпадать раньше, чем закроется клапан.
• В верхней части снаряда закрепите несколько рядов проволоки или мелкоячеистую сетку.
• Чтобы улучшить разрыхление песка и почвы, приварите к юбке желонки три клыка, выступающих на несколько сантиметров вниз.
• Приварите к верхней части инструмента толстый прут, к которому привяжите прочный шнур или закрепите тонкий трос для его подъема. Поднимите изделие за шнур и убедитесь, что оно висит строго вертикально. Перекосы желонки не допускаются.
• В верхней части цилиндра вырежьте специальные окна, которые помогут вытряхнуть грунт из нее.

Желонка с лепестковым клапаном изготавливается следующим образом:

1. Отрежьте из заготовки диаметром 70 мм кусок трубы длиной 800 мм. На одной стороне, на расстоянии 10 мм от торца, просверлите через цилиндр сквозное отверстие диаметром 6-8 мм.
2. Подберите болт, длина которого позволяет продеть его сквозь отверстия и наживить гайку. Он не должен касаться стенки скважины.
3. Вырежьте из обычной двухлитровой бутылки клапан овальной формы. Меньший диаметр элемента должен быть равен 70 мм, больший — на 20 мм больше.
4. Вставьте в отверстия цилиндра болт и прикрутите к нему в двух местах клапан проволокой диаметром 2-3 мм в четырех местах. Петли можно сделать заранее и установить в них болт при сборке конструкции.
5. Немного загните пластину и установите ее в трубу.

Желонка для чистки и бурения скважины своими руками

В частных домах воду в дом обычно берут из скважины. Ее можно пробурить самостоятельно. Чтобы выполнить это, нужна желонка своими руками: чертежи и фотографии размещены ниже. Это приспособление, с помощью которого можно очистить действующую скважину от заиливания и песка. Можно произвести очистку и с помощью специальной техники, если имеется доступ к колодцу. Но эти устройства стоят довольно дорого. Самодельная желонка для скважины сэкономит семейный бюджет.

Устройство прибора

Простейшие изделия, чистящие колодец, довольно просто можно сделать своими руками. Имея такую вещь в доме, можно в любой момент очистить водяную скважину от сгустков песка или накопившегося ила. Можно с ее помощью пробурить и новую точку для воды. Для этого придется построить простейшую бурильную установку. Как сделать желонку для чистки скважины своими руками? Чтобы изготовить желонку, нужно иметь следующее оборудование и инструмент:

• кусок трубы нужного диаметра;
• ножовку по металлу или болгарку;
• сварочный аппарат;
• металлический шар.

Кусок трубы для желонки необходимо подобрать правильно. Ее диаметр должен быть немного меньше диаметра обсадной трубы. Длина ее — от 55 до 150 см. Стенки трубы составляют 3-4 мм. Слишком большая по размерам желонка для скважины доставит много хлопот при ее подъеме за счет ее веса.

Металлический шар тоже можно сделать своими руками.

Чтобы изготовить его без токарного станка, нужно взять детский резиновый мяч. Он разрезается пополам. Каждая половина заполняется свинцовой дробью, перемешанной с водоустойчивым клеем. Это может быть обыкновенный эпоксидный состав. Половинки мяча складываются и фиксируются. После полного застывания клея мяч нужно тщательно обработать шкуркой. Затем шар помещается внутрь изделия. Перед тем, как сделать желонку своими руками, необходимо тщательно изучить схему.

Чистка скважины данным агрегатом

Чистка скважины желонкой своими руками производится следующим образом. Корпус изделия крепится к шнуру достаточной прочности или к стальному тросу и медленно опускается на дно колодца. После этого нужно потянуть за трос, чтобы приподнять инструмент над дном на 50 см. Затем все резко опускается вниз до самого дна. Вследствие гидроудара шар внутри инструмента поднимается по трубе вверх и приоткрывает отверстие внизу конструкции. Через данное отверстие вода, ил и песок поступают внутрь инструмента. Опускать и приподнимать рабочий инструмент придется несколько раз. После этого устройство медленно без рывков поднимается наружу и тщательно прочищается.

Чистка скважин повторяется до полного избавления от ила и песка. Песок вынимается через специально сделанное окно в боковой стенке устройства. Оно удаляет и остатки ржавчины со стенок трубы, мелкие камешки со дна.

Бурение скважин желонкой

Желонку для скважины, своими руками сделанную, длиной до 2,5-3 м можно использовать для бурения. Его можно и купить, но желонка, своими руками изготовленная, гораздо выгоднее. Размеры ее выбираются по собственному желанию. Чертежи разрабатываются также самостоятельно. Схема устройства остается та же. Только на конце трубы около дна делаются дополнительные шипы для того, чтобы во время бурения колодцев желонка, своими руками сделанная, углублялась лучше в грунт. Нужна и буровая вышка, которую можно собрать из кусков труб или бревен. Для более эффективной работы ее оснащают воротом или двигателем. Желонка для скважины за трос поднимается вверх и сверху падает вниз.

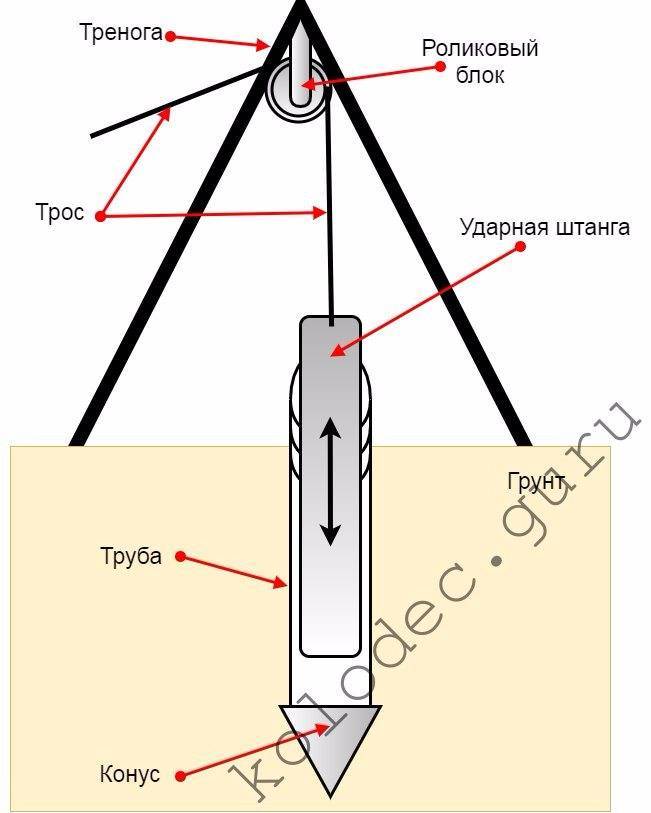

Такой принцип работы назван ударно-канатным. Желонка падает на дно, клапан приоткрывается, часть грунта попадает внутрь. Через несколько таких действий труба заполняется и вынимается из колодца. Воду сливают через окно, грунт вынимают руками или какими-либо небольшими инструментами. Так производится бурение новых колодцев. Чтобы шар не выскочил во время работы, на высоте 3-4 его диаметров в изделии сверлятся отверстия и в них вставляется шпилька. Она приваривается и выполняет роль ограничителя для шара.

В процессе бурения необходимо в скважину опускать обсадные трубы длиной по 2-2,5 метра. Сначала опускается часть с фильтром для очистки воды. Затем она наставляется другими кусками, которые обычно под своим весом постепенно опускаются в пробуренное отверстие. Желонки с помощью троса и буровой вышки движутся вверх и вниз в этих обсадных трубах.

Бурение будет эффективным, если желонку в РФ использовать на податливых почвах: на песке, плывуне. Работа пойдет гораздо быстрее, если в скважину заливать воду. Она частично размочит грунт, который попадает в устройство для его выемки. Желонки — отличное приобретение для чистки и бурения скважин.

Как применять желонку в процессе бурения

В случаях, когда скважину обустраивают в заполненной водой породе (отличающейся сыпучестью, рыхлой текстурой), желонку можно эффективно применять для бурения. Но не забывайте, что при данном раскладе устройство должно отличаться большей длиной (несколько метров) для того, чтобы без труда захватить и поднять на поверхность как можно большую массу скоплений в один присест.

Клапан изготавливается из стального листа. Чтобы основательно его уплотнить, добавляют натуральную кожу или резину. Трос в данном случае не понадобится: его место занимается штанга газовой трубы, достигающая в диаметре от 33 до 48 мм. Довольно часто случается так, что бурение посредством использования желонки ударным методом производится с применением штанг из дерева, оборудованных особыми наконечниками из металла. Чтобы изготовить штангу для бурения, в оборот охотно берут ель (тонкослойную), дуб, ясень. Также подходит и лиственница.

Ознакомившись с данной статьей, вы наверняка лишний раз убедились: смастерить желонку собственными руками вполне реально для каждого дачника. Используя даже самые примитивные чертежи и соблюдая простые расчеты, вы без труда своими руками изготовите желонку для бурения неглубоких скважин.

Конечно, готовое устройство доступно и в продаже.

Приобретенная или сделанная собственноручно, желонка просто обязана быть у любого владельца дома. Используя столь нехитрое приспособление, вы сможете держать скважину в надлежащем виде, при этом обеспечивая ей стабильное, бесперебойное функционирование долгие годы. Чтобы ваш дом не лишился водоснабжения, вооружитесь подручным материалом, терпением и усидчивостью. И не забывайте: чем чаще вы будете производить поднятие скоплений со дна, тем реже будет требоваться скважинная чистка.

За скважинами в частном секторе приходится особым образом ухаживать. Если заиливаются некоторые части источника, то производительность колодца снижается, а значит, теряются определенные объемы воды, она засоряется и т.д. Так, для дезинфекции и очистки воды потребуется некоторое специальное оборудование. В частности – желонка, которую можно изготовить самому.

Чтобы очистить скважину без посторонней помощи, нужна очистительная конструкция, изготовление которой не очень-то и сложное. Чтобы не использовалась буровая установка, и нужно желонить. И требуются для этого определенные материалы.

Для сборки желонки:

• Труба с внутренним диаметром не менее 60 мм и длиной не меньше 80 см;
• Шар из металла, диаметр его 40 мм;
• К нижней части этой трубы приваривают толстая шайба с воронковым седлом по диаметру шара;
• Нижняя часть трубы при этом может быть плоской;
• Шар следует поместить внутрь конструкции, верхушку заварить решеткой из толстой проволоки, противостоящей выпадению шара.

Тут же будет фиксироваться металлическая дуга, служащая держателем троса или специального подъемного каната. Для ручного очищения скважины можно сделать самостоятельный механизм, с ним реально справиться в одиночку. А еще совершеннее будет такой шариковый механизм, если ко дну трубы приварить специальные резцы. Они станут рыхлить грязь и весь скопившийся ил, когда конструкция погружается в источник.

Клапанные системы для желонки

Схема изготовления желонки для скважины.

Основным назначением клапана является обеспечение попадание содержимого шахты внутрь трубы и блокирование выхода наполнения обратно. Элемент должен плотно прилегать, чтобы захватывались не только плотные массы, но и вода.

В желонках крупного размера устанавливаются плоские клапаны из стального листа с уплотнителем. В небольших инструментах используются шариковые механизмы.

Без затвора можно обойтись при бурении грунта легкой структуры, мягкие пластичные слои останутся в полости трубы.

Изготовление шарового клапана

Система представляет собой сужающуюся полость, отверстие в которой закрыто элементом сферической формы. При сбрасывании желонки шар поднимается вверх, при подъеме – опускается вниз.

Конструкция считается самой надежной, но требует изготовления или подбора шара:

1. Элемент должен перекрывать отверстие, куда поступает грязь. Его сечение составляет около 3/4 диаметра обсадной трубы.
2. Тяжелый вес необходим для быстрого опускания и закрытия клапана.

Если не удалось найти подходящий предмет среди старого металлолома, можно выточить его на заказ у токаря.

Однако можно изготовить элемент самостоятельно:

1. Резиновый или пластмассовый мячик разрезается на 2 части.
2. Каждая половина заполняется охотничьей дробью из свинца (или тяжелыми металлическими элементами), смешанной с водостойким клеем.
3. Части склеиваются, стык шлифуется.

После подготовки шарика изготавливается вторая часть клапана. В толстой шайбе из металла вырезается воронкообразная полость. Отверстие должно быть достаточного размера для попадания грунта и закрываться шаром.

Узкая часть вставляется в трубу и приваривается. Шарик забрасывается в трубу, после чего приваривается штопор.

Конструкция лепесткового клапана

Данное затворное устройство является эффективным, но быстро изнашивается. Имеет вид овальной пластины из материала с пружинящими свойствами. Для изготовления используется тонкая сталь, в некоторых случаях – материал на основе высокомолекулярных соединений.

Клапан крепится по центру трубы, его края раскрываются под напором потока грунта. Обеспечивается прохождение в одностороннем направлении. При подъеме створки закрываются.

Для плотного прилегания лепесткового устройства используется уплотнитель из резины или кожи.

Задвижка на пружине является вариантом лепесткового типа затвора, закрытие происходит под действием сильной пружины.

Выбор: с фильтром или без?

Чтобы предотвратить попадание в скважину загрязнений, внутрь ствола устанавливают вторую трубу со скважинным фильтром. Его изготавливают из длинного отрезка трубы, диаметр которой должен быть меньше, чем диаметр обсадной трубы. Верхнюю часть трубы используют под сальник, а в средней части проделывают множество отверстий.

На отрезке трубы, из которой изготавливают фильтр для скважины, следует проделать ряд частых и достаточно больших отверстий. Такая перфорация обесчпечит быстрое поступление отфильтрованной воды в скважину

Перфорированный участок закрывают сеткой галунного плетения, но в крайнем случае подойдет и обычная мелкоячеистая сетка, например, с параметрами 0,2Х0,13. Сетку можно зафиксировать проволокой.

Нижняя часть фильтра представляет собой отстойник, там перфорация не нужна. Если в скважину, устроенную шнековым способом, можно спустить фильтр с помощью соединенных между собой штанг, то при выполнении ударно-канатного бурения фильтр доставляют с помощью металлического троса.

Перфорированный фильтр для скважины следует закрыть металлической сеткой галунного плетения и зафиксировать проволокой из нержавеющей стали. Вместо сети галунного плетения можно взять обычную, достаточно мелкую сетку

Это не позволяет прижать фильтр с силой, чтобы обеспечить герметичность конструкции при соединении с сальником. В таком случае можно эффективно использовать ПСУЛ – предварительно сжатую уплотнительную ленту. Этот материал широко применяется при монтаже ПВХ окон.

Такую ленту следует намотать на край фильтра и сразу же опустить в шахту, поскольку ПСУЛ довольно быстро расширяется. Если фильтр опущен немедленно после наматывания ленты, она расширится в низу и обеспечит надежную герметизацию фильтра. После того, как фильтр опущен вниз, обсадную трубу аккуратно поднимают вверх.

ПСУЛ – предварительно сжатая саморасширяющаяся уплотнительная лента используется при монтаже окон ПВХ, но подходит для создания сальника скважинного фильтра. Нужно намотать ПСУЛ примерно на 30 см в верхней части фильтра и сразу же опустить его в скважину

При этом большая часть фильтра должна оказаться ниже уровня края обсадной трубы. Для подъема трубы можно использовать два пятитонных домкрата. Вынутую на поверхность часть трубы срезают или отвинчивают. Чтобы хомут не скользил, к выступающему куску трубы приваривают куски арматуры.

Ударно-канатный способ бурения позволяет создать бесфильтровую скважину. Чтобы обустроить ее таким образом, необходимо опустить обсадную трубу ниже водоносного слоя примерно на 0,5 метра. При “мокром” шнековом или колонковом бурении затруднительно бывает извлечь из скважины керн. Желонка легко извлекает рыхлые, насыщенные водой обломочные породы.

Схема устройства бесфильтровой скважины: 1 – скважина; 2 – водоносный – горизонт; 3 – водоприемная воронка; 4 – кровля; 5 – обсадная колонна; 6 – песок; 7 – полость, образованная в процессе откачки песка эрлифтом

После того, как обсадная труба прочно установлена, в скважину опускают два шланга. По одному из них в скважину подается поток воды, а по второму с помощью компрессора нагнетают воздух. Таким образом, получается так называемый эрлифт, а поток воды предотвращает образование песчаной пробки.

В результате по обсадной трубе пойдет смесь воды, песка и воздуха, которую необходимо слить в отдельную емкость. Когда смесь отстоится, следует измерить объем намытого из скважины песка. Согласно справочникам, каждый кубический метр такого песка равен примерно 4,5 кубометрам дебита.

С колонковым и шнековым способом бурения водозаборной скважины познакомит другая статья, с которой мы советуем ознакомиться.

Желонка для чистки скважины своими руками: инструкция и чертежи

Для работы подготавливают:

• Отрезок трубы.
• Металлический шарик (диаметр = 2/3 диаметра трубы).
• Шайба (внутреннее отверстие такого размера, чтобы не проходил шарик).
• Проволока или стержень для ограничителя.
• Сварка и электроды.
• Болгарка.
• Тросик.
• Петля для тросика.

Чертеж желонки с шариковым клапаном

Ход работы:

1. В верхней части делаются прорези для слива.
2. Шайба вставляется в нижнюю часть и приваривается по кругу.
3. Через верхнее отверстие опускается шарик.
4. На высоте 3-4 радиусов шарика, устанавливается ограничитель. Для этого просверливаются отверстия, продевается насквозь штырь, а концы привариваются или расклёпываются.
5. Для лучшего врезания в почву нижний край заготовки можно заточить или сделать на нём клыки. Высота «клыков» не должна быть слишком маленькой, чтобы шарик не выступал, но и не слишком большой, иначе внутрь за раз попадёт мало грунта.
6. В верхней части делается петля для крепления тросика.

Лучше использовать стальной тросик, а не верёвку. Она может перетереться и достать инструмент будет мало шансов. А значит, и бурить придётся на новом месте!

Утяжеление

Если самодельная желонка вышла слишком лёгкая и работа продвигается медленно, можно утяжелить прибор. И для этого есть два варианта:

• Закрепить на желонке груз, например, кусок подобной трубы.
• В верхней части инструмента залить бетонную «пробку».

А лучше сразу использовать метал толщиной 1 см, тогда никакое утяжеление не понадобится.

Особенности бурения желонкой

Бурение с помощью желонки — популярный, хотя и довольно трудоемкий способ создания скважины. Не всякое устройство этого типа, пригодное для прочистки скважины, справится с выемкой большого количества плотного грунта. Для бурения следует использовать достаточно длинную желонку — около четырех метров.

Для бурения скважины желонкой используют довольно большие устройства, длиной до четырех метров. Применение таких тяжелых устройств требует специальной подъемной техники

Здесь уместнее разновидность лепесткового клапана, представляющая собой пластину, которая фиксируется специальной пружиной. С ее помощью в корпусе создается просвет, площадь которого почти равна площади среза желонки. Это позволяет пропустить в корпус желонки максимальное количество грунта за каждое погружение.

Вынимать плотный грунт из длинной и узкой желонки не всегда просто. Чтобы упростить эту задачу в верхней части трубы проделывают специальное окно, предназначенное для более эффективной и быстрой очистки устройства. Если бурить предстоит песчаные породы, освободить желонку будет проще.

Для бурения скважины с помощью желонки нужно устройство с большим просветом внизу и достаточно длинным корпусом, чтобы вынимать много грунта за один прием

При бурении желонкой разных типов пород есть свои особенности. Вот несколько полезных рекомендаций:

• На песчаных грунтах не следует погружать желонку более, чем на 10 см без обсадной трубы. Вообще обсадке положено на 10 см опережать желонку.
• При бурении песчаного грунта в ствол подают воду, чтобы дополнительно укрепить стенки.
• Если мокрый песок в процессе работ чрезмерно утрамбован и в желонку не попадает, используют специальное долото.
• Погружение обсадной трубы во время бурения выполняют постоянно.
• По плывунам используют желонку длиной два метра и более с надежным плоским клапаном и кожаным уплотнителем.
• Поднимая желонку на плывуне, нужно обсадную трубу не только опускать, но и проворачивать, эту работу удобнее выполнять вдвоем или втроем.
• Если обсадная труба не входит в шахту, ее опускают под давлением, для чего сверху ставят площадку, на которую кладут груз.
• При бурении слоев гравия и гальки иногда чередуют использование долота, которым разбивают крупные включения, и желонку для выемки разбитого грунта.
• На плотных отложениях желонку приподнимают всего на 10-15 сантиметров, а движения совершают часто.
• При проходке плотных пластов обсадку заглубляют гидравликой или кто-либо периодически стоит на площадке, установленной на обсадную трубу.
• Сухие слои смягчают, подавая в шахту воду.
• На очень мягких пластичных грунтах клапан не всегда нужен, порода остается в желонке и без него.
• Желонку необходимо поднимать после проходки каждых 0,5 — 0,7 м, чтобы не надорваться при подъеме заполненного до предела корпуса.

Как и при других методах бурения, используя желонку, следует учитывать индивидуальные особенности грунта, на котором выполняются работы. Правильная стратегия и своевременное обсаживание стенок ствола обычно позволяет вполне успешно создать рабочую скважину.

Виды конструкций клапана

Обратный затвор определяет эффективность очистки. Главная его задача – не препятствовать поступлению грунта или грязи в полость трубы при падении желонки и не дать им вылиться наружу при подъеме. Плотное прилегание клапана обеспечит захватывание плотных масс и загрязненной воды.

Лепестковый

Рабочая часть конструкции – один или два плоских лепестка. В изготовлении запирающей поверхности подходит листовой металл, пластик, жесткая резина. Одному лепестку нужна круглая заготовка, которая будет свободно проходить в отверстие трубы.

Лепесток подвижно закрепляют на внутренней стенке устройства. Его можно подпружинить, станет более надежное срабатывание.

Двухлепестковую заслонку делают из овальной заготовки, которую разрезают пополам по меньшей оси симметрии. Затем лепестки подвижно крепят на проходящую по центру трубы металлическую ось.

Лепестки работают по принципу дверки. При ударе о дно шахты грунт давит и открывает дверки. При движении приспособления вверх лепестки-дверки закрываются под весом попавшего в полость грунта.

Недостатки лепесткового затвора – быстрый износ и возможная поломка во время работы, в бурении подойдет только вариант с металлическими лепестками.

На заметку! Чтобы быстро восстановить лепестки, клапан делают в металлическом стакане, который крепится к основной трубе резьбовым соединением.

Запорным элементом такой конструкции выступает металлический шар. Во время гидроудара он поднимается, освобождая заборное отверстие изделия. При подъеме шар запирает вход сферической поверхностью. Внутри длинной трубы нужно предусмотреть ограничитель хода шара. Для этого используют приваренный палец, вкрученный болт или кусок арматуры. С таким приспособлением при подъеме желонки шар быстрее опустится и перекроет отверстие. В результате будет захвачено больше грунта или ила.

Достоинства шарового клапана – надежность работы, изделие не может выйти из строя, он подходит для работ по бурению и прочистке скважин.
