Что такое байпас

Байпасный обвод — это элемент системы отопления, который значительно облегчает процесс эксплуатации и обслуживания трубопровода. Он представляет собой отрезок трубы, который закрепляется таким образом, чтобы у теплоносителя был дополнительный маршрут для тока.

Как правило, байпасы размещаются в тех местах, где подключено какое-либо оборудование: радиаторы, котлы, насосы и так далее. При этом на отделяемое изделие устанавливаются запорные вентили. При их перекрытии теплоноситель вынужденно пойдет по альтернативному пути — через байпасный обвод.

Для чего нужен дополнительный маршрут? Тут стоит сразу сказать, что подобные обходные пути предусматриваются на однотрубной системе отопления. Принцип работы этой схемы заключается в том, что радиаторы подключаются к контуру последовательно, друг за другом. Теплоноситель, выходя из котла, должен пройти через каждый из них, чтобы дойти до самого последнего, и уже оттуда вернуться в нагревательный бак.

Но представьте, что на каком-то участке такого трубопровода возникла неполадка. Например, потекло место соединения одного из радиаторов с подающей трубой. Понятно, что самое естественное действие в такой ситуации — отключить от системы вышедшее из строя оборудование и произвести его ремонт.

Но проблема в том, что при последовательном подключении радиаторов перекрытие подачи воды в один из них автоматически отключает и все остальные, расположенные далее по контуру. И хорошо еще, если дело происходит в относительно теплое время года.

А вот посреди зимы подобные ситуации чреваты не только легким дискомфортом для проживающих в доме людей. Теплоноситель в остановленной системе отопления в условиях окружающей отрицательной температуры сначала остынет, а затем замерзнет.

Как все вы знаете, при превращении в лед вода расширяется. Поскольку это будет происходить внутри труб, эти элементы системы могут деформироваться, особенно в местах соединений. В итоге при повторном запуске отопления вы можете получить прорыв трубопровода и полное нарушение работоспособности отопления.

Понятно, что подобные ситуации лучше предотвратить, чем исправлять. И вот тут в дело вступает байпас, который может стать настоящим спасением. При отключении одного из радиаторов теплоноситель просто пойдет по байпасному обводу. Тем самым ток воды в системе не будет прекращен. А значит, и описанных выше последствий можно не бояться.

Впрочем, обходной путь может пригодиться не только при вынужденном ремонте. Иногда бывает так, что батареи отопления чрезмерно горячи. Это частая ситуация во многоквартирных домах, поскольку централизованная система не может подстроиться под каждую оттепель. В результате в квартире становится очень жарко.

Тут-то и пригождается возможность перекрыть один из радиаторов. Во-первых, при использовании байпаса, как уже говорилось выше, не будет нанесено ущерба другим батареям. Во-вторых, не будет факторов, повышающих давление внутри системы, поскольку ток теплоносителя не нарушится.

В общем, от установки байпаса сплошные плюсы

Но немаловажно знать подробно, какие бывают разновидности этого элемента, и как производится их установка в систему отопления

Установка байпаса

Зная, как работает байпас в системе отопления и зачем он необходим – можно перейти к конкретным примерам. Чаще все его можно встретить в однотрубных схемах многоэтажных домов. Но помимо этого он повсеместно используется в автономных системах частных домов. Для правильной установки необходимо выполнить расчет байпаса отопления и подобрать комплектующие для него.

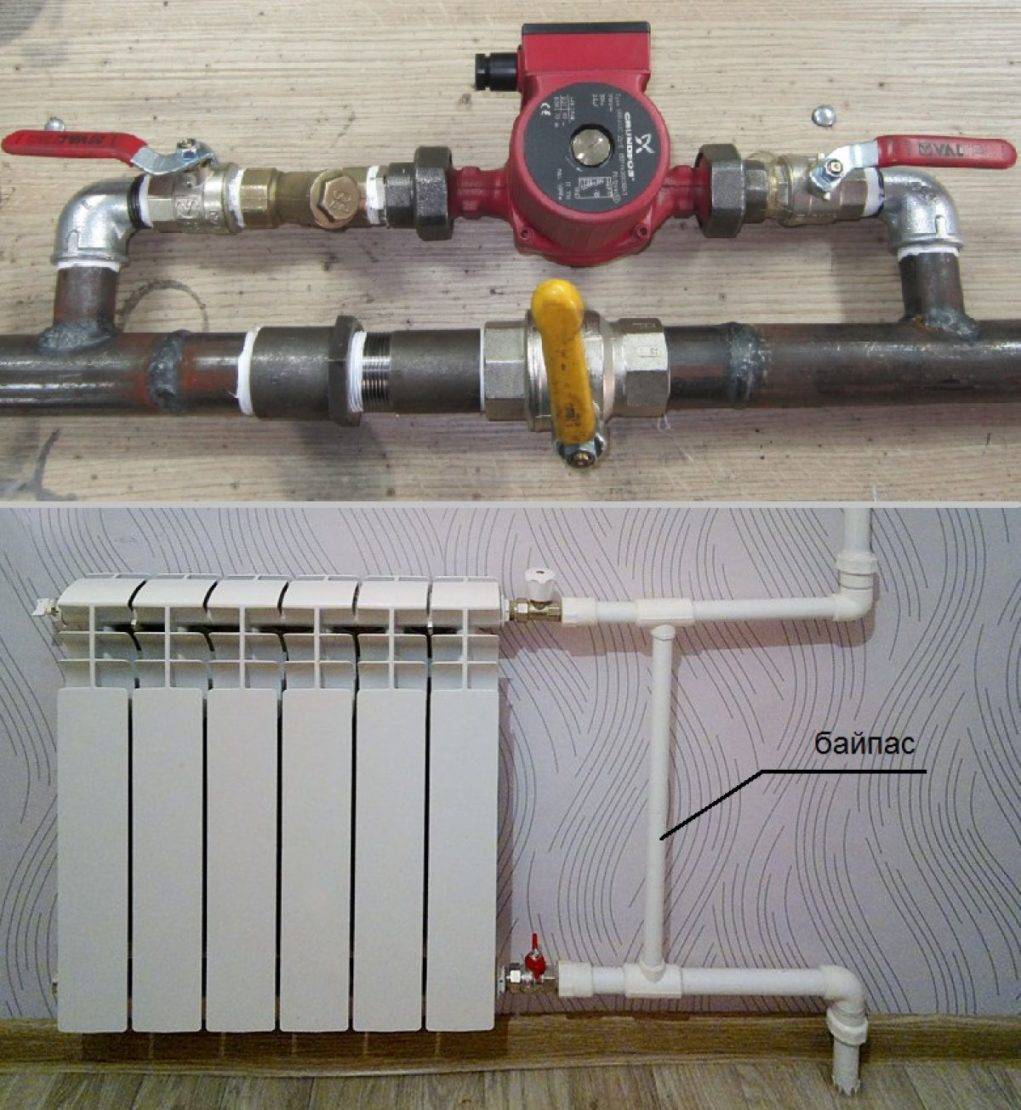

Байпас в обвязке радиатора

Байпас в радиаторе отопления

Организация обходного канала в обвязке радиатора делается не только в однотрубной, но и в двухтрубной схемах. С его помощью можно регулировать поток теплоносителя и выполнять ремонтно-профилактические работы без остановки котла или отключения от центрального отопления.

Как сделать байпас в систему отопления самостоятельно? Сначала следует провести предварительные расчеты и правильно подобрать комплектующие. Рекомендуется использовать трубы из того же материала, что и для всей магистрали. Разница будет заключаться только в сечении. В обязательном порядке диаметр байпаса в отопительной системе должен быть на 1 размер меньше, чем сечение основной трубы.

Перед самостоятельной установкой следует ознакомиться со следующими рекомендациями:

В качестве запорной (отсекающей) арматуры нужно устанавливать шаровые краны. С их помощью можно оперативно перенаправить теплоноситель в байпас;
Монтаж смесительного клапана не рационален. Он эффективно смешивает холодную и горячу воду в коллекторных системах, где изначально нормализуется скорость потока теплоносителя. Для трубопроводов, а тем более — центрального отопления, достичь этого невозможно;
Обустройство байпаса в однотрубной системе отопления обязательно

Важно предварительно согласовать монтаж с управляющей компанией.

Схема установки байпаса

Для монтажа параллельного трубопровода приобретаются расходные материалы. Рассмотрим на примере металлопластиковой магистрали оптимальный набор комплектующих. Для чего необходим байпас в системе отопления в данном случае? Он будет выполнять функцию обходного контура для ремонта или замены радиатора, а также для регулирования потока воды в секции батареи. Сначала замеряется расстояние между прямой и обратной трубой радиатора. Перед тем как делать байпас в систему отопления отрезается труба по полученным размерам. Наиболее распространенный размер трубы в автономном отоплении – ½. Исходя из этого будут подобраны комплектующие, характеристики и стоимость которых представлены в таблице.

Наименование	Цена, руб.	Кол-во	Сумма
Металлопластиковая труба, м.п.	23	0,5 м	12
Тройник	75	2 шт.	150
Переходник с наружной резьбой	50	2 шт.	100
Регулирующий вентиль	448	1 шт.	448
Шаровой кран	137	2 шт.	274
Итого	984

До того как заработает байпас в системе отопления — следует проверить надежность всех соединений. Для этого выполняется опрессовка этого участка трубопровода, желательно гидравлическим способом. Только после этого можно заполнять трубы теплоносителем.

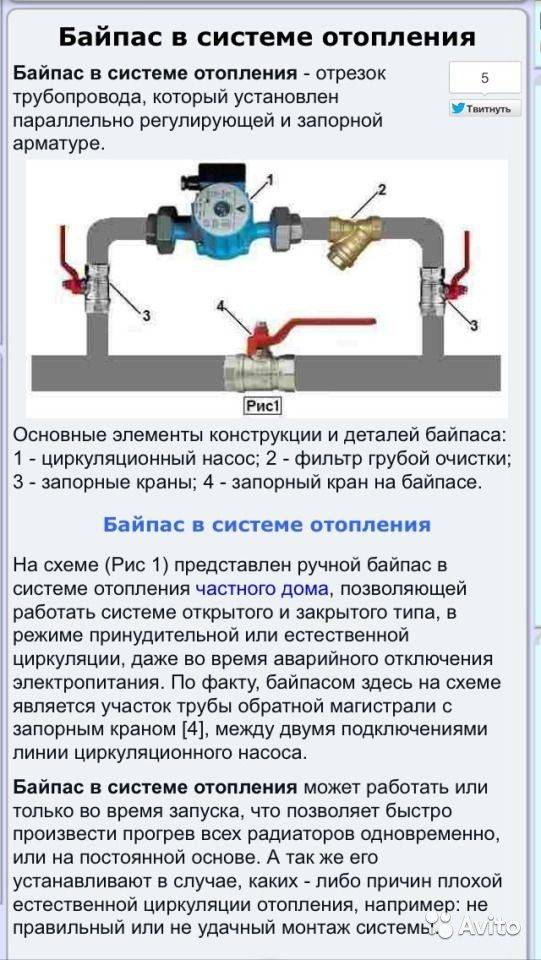

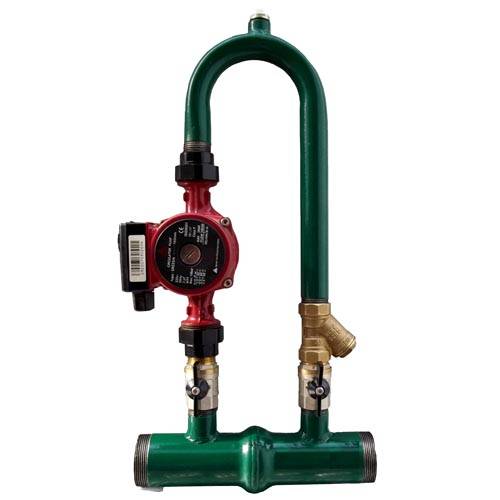

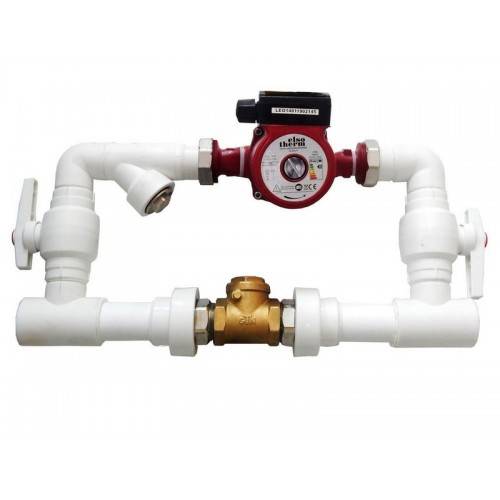

Байпас для установки циркуляционного насоса

Типы насосных узлов отопления

В отличие от обвязки радиатора, назначение байпаса в системе отопления принудительного типа заключается в минимизации гидравлических потерь. Для этого насос устанавливается не на обратной трубе, а непосредственно на байпасе.

Что такое байпас в системе отопления в данном случае? Он выполняет те же функции, что и при обвязке радиатора. Отличительным является установка обратного клапана на трубе. Он необходим для предотвращения изменения направления течения теплоносителя при отключении насоса.

Помимо этого при монтаже нужно учитывать такие особенности:

В обязательном порядке нужен байпас в автономной системе отопления с принудительной циркуляцией. Без него при отключении электричества резко снизится скорость движения теплоносителя;
Оптимальный диаметр байпаса в отопительной системе для обвязки насоса – на 2 размера меньше, чем сечение основной трубы;
Перед насосом устанавливается сетчатый фильтр для предотвращения попадания мусора в его механизм.

Система байпас

Монтаж байпаса на радиаторы в однотрубной системе

Запорная и регулирующая арматура для радиаторов

Варианты подключения радиаторов

Выбор места для установки отопительных приборов

Байпас — отрезок трубопровода, который устанавливается перед отопительным прибором. Его прямое назначение — создания для теплоносителя обводного контура. Это значит, что на байпасе также устанавливается запорная арматура, с помощью которой можно отключать отопительный прибор от системы обогрева.

Установка байпаса имеет ряд плюсов, основные из них:

Создание комфортных условий в помещениях квартир, домов, дач прочее. С помощью байпаса можно повысить/снизить температуру внутреннего воздуха. Это позволяет избежать ситуаций, когда в помещении слишком жарко или холодно. Создать оптимальный микроклимат во время эксплуатации отопительной системы можно без привлечения специалистов.
Экономия денежных средств. Теплоноситель расходуется разумно, а значит, что нагревать его нужно меньше. Это позволяет снизить затраты на энергоресурсы. Байпас имеет относительно невысокую цену. Он окупается в минимальные сроки.

Регулировка теплоносителя бывает двух типов:

качественная. Она предназначена для изменения температуры теплоносителя в трубопроводах и отопительных приборах. Может работать на базе автоматической системы управления.
количественная. С ее помощью можно изменять (увеличивать или уменьшать) поток теплоносителя в отопительной системе при необходимости.

Диагональное подключение радиаторов в эксплуатации является самым эффективным. Трубопровод подачи теплоносителя подводиться к отопительному прибору сверху. Линия обратки подсоединяется к радиатору снизу, на противоположной стороне. Диагональное подключение позволяет хорошо прогреть отопительный прибор, который имеет большую тепловую мощность (много секций). Обычно данную схему используют в огромных помещениях. Монтаж радиаторов диагональным способом — сложный и трудоемкий. Он требует привлечения опытных, квалифицированных мастеров.

быстрый и простой монтаж;
экономия на затратном материале, а также энергоресурсах;
есть возможность установки байпаса.

Расстояние между полом и радиатором должно быть не меньше, чем 100 мм. Игнорирование этого правила приводит к снижению эффективности работы отопительного прибора. Также производить уборку, ремонт, замену отдельных частей радиатора будет затруднительно. Расстояние между отопительным прибором и стеной должно быть не менее, чем 50 мм. Так радиаторов не будет греть стену, а отдавать свое тепло на повышение температуры внутреннего воздуха.

Причины, по которым стоит провести установку байпаса:

усовершенствование работы старой системы отопления. Очень удобно, когда денежных средств нет для осуществления замены на современную инженерную сеть.
защита от аварийных ситуаций. Если радиатор протекает или наоборот задерживает циркуляцию теплоносителя, с помощью байпаса его можно отключить от сети и провести его ремонт или замену. Это обеспечивает жителям квартир, индивидуальных домов высокую степень защиты от порывов и неполадок в работе системе отопления.
обеспечение нормальной циркуляции теплоносителя в контуре. Насос, который монтируется на байпасе, перекачивает воду внутри системы на высоком уровне, что позволяет осуществлять равномерный нагрев отопительных приборов и создания комфортных условий в разных помещениях квартиры/дома.

Технические данные байпасов:

Длительный срок службы. Их можно эксплуатировать до 50 лет. Они не дают трещин, устойчивы к внешним механическим воздействиям, гидравлическим ударам, вибрации.
Влагоустойчивость. Байпасы имеют высокие антикоррозийные свойства, на их поверхности длительное время не появляется ржавчина, плесень, грибок прочее. Это также обеспечивает хорошую гигиеничность.
Устойчивость к воздействию агрессивных сред. Байпасы можно устанавливать не только в жилых помещениях, но и на улице. Они хорошо противостоят различным погодным условиям. При необходимости байпасы устанавливаются с защитным корпусом. Но это делают в редких случаях.

Байпас и теплый пол

Так называемая обводная линия при монтаже систем “теплый пол” – это часть смесительного узла. Она применяется постоянно и без нее система не сможет нормально работать. Вода, движущаяся по подающей части трубопровода, имеет температуру в 80 градусов и выше. В контуре температура воды должна быть не выше, чем 45 градусов.

Чтобы подготовить теплоноситель, применяют смесительный узел со специальным трехходовым клапаном. Он способен пропустить лишь нужно количество воды. Остальной теплоноситель будет двигаться по байпасу. Там он смешается с водой, выходящей из коллектора, и отправится к котлу.

Необходимость байпаса на радиаторе, принцип его действия

Итак, байпас на батарее – это замечательно как минимум по двум причинам:

В случае необходимости починки или смены одного из радиаторов, он позволяет сохранить эффективную работу всей системы, просто перекрывая необходимую батарею. Без него в такой ситуации последовательная схема отопления полностью перестанет работать;
Теплая погода зимой тоже может стать проблемой при плохом центральном отоплении: в помещениях жарко, но открывать окна нельзя из-за сквозняков. А байпас как раз позволит изменять степень нагрева батарей.

Нередко возникает вопрос, можно ли использовать кран либо клапан без этого элемента? Это не запрещается, но в таком случае все радиаторы, относящиеся к одному стояку, потеряют в эффективности, так как будут получать меньше жидкости. От такого никакие соседи не окажутся в восторге, поэтому байпас в однотрубной системе многоэтажки является неотъемлемой частью обвязки.

Монтаж байпаса в обвязке радиатора отопления

Многим, вероятнее всего, уже приходилось сталкиваться с установлением какой-либо перемычки на батареях отопления, а некоторые и вовсе систему отопления возводят самостоятельно. В данной ситуации монтаж не предоставляет каких-либо головоломок и трудностей, но следует прислушаться к следующим советам:

главная труба и байпас не могут иметь между собой никаких запорных устройств. Это делается для избегания непроизвольного закрытия всей циркуляции; диаметр труб, о котором уже говорилось

Соблюдение тех норм имеет крайне важное значение; при вертикальной разводке расположить байпас необходимо как можно дальше от стояка и ближе к батарее, а также заранее обдумать место установки необходимых кранов

Разновидности байпаса

Байпасы применяются в разных системах отопления, поэтому их есть два вида:

с обратным клапаном
без клапана

Байпасы с обратными клапанами используются для циркуляционных насосов и их используют время от времени, по мере надобности. Когда насос включается, открывается клапан и под давлением начинает пропускать носитель тепла. В тот момент, когда насос выключается, клапан закрывается автоматически. В случае если на байпас попадет окалина или ржа, то может испортиться и выйти из рабочего состояния.

Байпасы без клапана позволят сделать ремонт в одной части отопительной системы, не отключая ее. С помощью бесклапанного насоса можно подключиться к системе отопления там, где не было радиатора.

Автоматический байпас

Выбирать автоматический байпас необходимо меньше на один размер чем размер трубы стояка, потому что в радиаторе теплоноситель просто перестанет циркулировать, поскольку в батарее гидравлическое сопротивление будет больше, чем в байпасе, если размеры будут одинаковыми.

Установка автоматического байпаса необходима вместе с циркуляционным насосом. Вместе, они работают автономно даже тогда, когда исчезает электроэнергия и продолжают работать благодаря естественной циркуляции.

Сущность байпаса и его назначение

Байпас, вмонтированный в систему водяного отопления – это обходной трубопровод, предназначенный для транспортировки теплоносителя параллельно имеющейся запорной арматуре. Этот элемент системы отопления практически незаменим при осуществлении ремонта, без перекрытия подачи воды. В добавок, байпас дает возможность ускорить процесс наполнения или слива системы отопления. Кроме того, его употребляют для регулировки мощности потока подаваемого теплоносителя.

Байпас для отопления – при меняют во время ремонта

Слово «bypass» имеет англоязычное происхождение и переводится как «обходной» или «обход». Проще говоря, это отрезок трубы, который проходит параллельно главному прибору или ветке и предназначен для временного отведения по ней воды в обход основного механизма. Иногда этот резервный путь может быть снабжен краном. Он бывает с обратным клапаном или без дополнительных устройств вовсе.

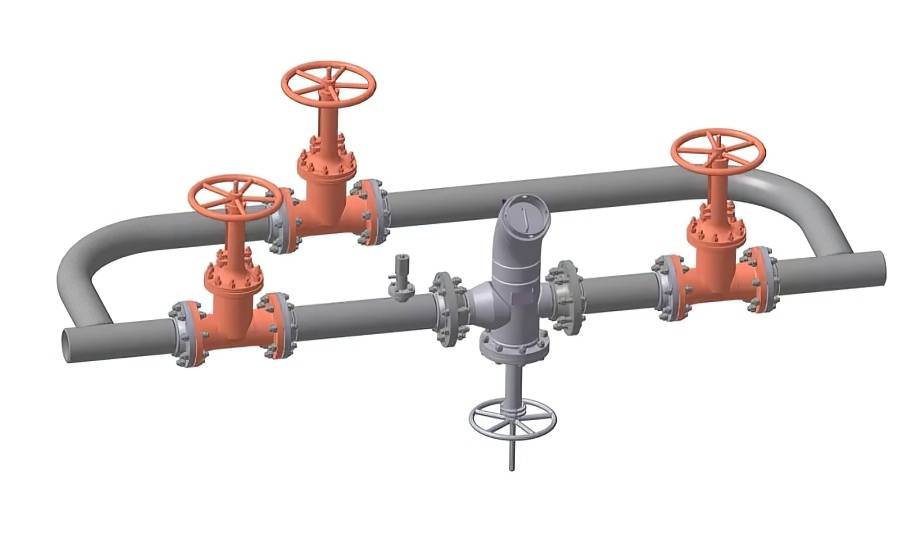

Устройство типичного байпаса

Сегодня мы можем говорить о двух основных разновидностях байпаса: автоматическом, то есть снабженном обратным клапаном и ручном, не имеющем никаких дополнительных устройств. Иногда в схему с обратным клапаном включают циркуляционный электрический насос. Он используется по мере необходимости в целях регулировки потока теплоносителя. Работает это следующим образом: включается насос и повышает давление в этом участке системы, в результате чего открывается клапан и направляет поток жидкости в требуемом направлении. При отключении насоса давление падает, что закрывает клапан, перекрывая трубу. Однако такая система способна работать при естественной циркуляции без подключения электроэнергии. Сложность конструкции сильно влияет на надежность этой системы, что со временем может привести к перебоям в ее работе по причине не полного перекрытия трубы из-за засоров. Эта проблема приводит к дисбалансу в температурном режиме помещения. Автоматические байпасы нашли свое применение в системах водяных теплых полов. Они позволяют в контуре поддерживать установленные параметры, не затрачивая на это много времени и энергии.

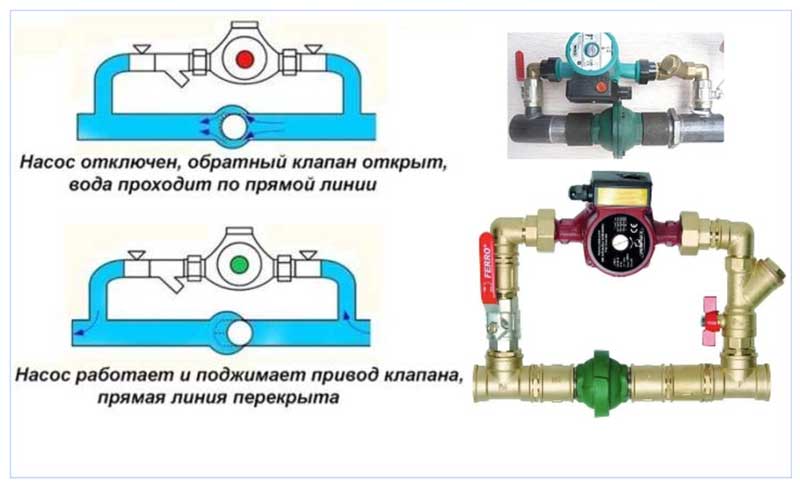

Автоматический байпас, снабженный обратным клапаном

Бесклапанный байпас дает возможность теплоносители свободно обогнуть радиатор без слива всей системы и перекрытия воды. Если вам понадобилось заменить батарею отопления в квартире многоквартирного дома, то вы никак не потревожите своих соседей, они даже знать об этом не будут. Главной особенностью байпасов является то, что труба у него на одну ступень уже, чем в основной системе. Например, для системы ¾ резьбы подойдет устройство на ½. Это обусловлено физическим законом, ведь вода течет по пути наименьшего сопротивления. То есть пока вы не перекроете краны на радиатор, теплоноситель будет свободно течь по нему, а в момент закрытия крана теплоноситель устремится в байпас в обход отопительного прибора.

Иногда установка байпаса целесообразна и на системах водоснабжения либо водоочистки. Здесь его устанавливают для обеспечения обхода воды вокруг сложных фильтрующих систем. Нужно это для удобства проведения ремонтных или регламентных работ этого оборудования без прекращения водоснабжения.

Ручной бесклапанный байпас

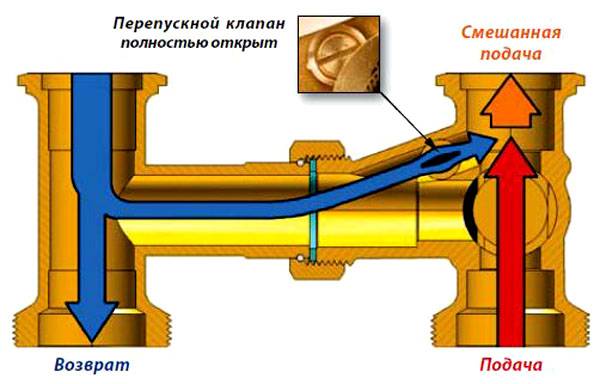

Существуют и так называемые байпасы подмеса. Встретить их можно в отопительных системах и в водопроводах. В системах отопления они позволяют осуществлять тонкую настройку потока теплоносителя, чем регулируют температуру в помещении. Особенно это актуально в системах водяного теплого пола. В случае с водопроводными очистительными системами байпасы подмеса осуществляют регулировку содержания в воде солей, оксидов и других веществ.

Что такое байпас: его устройство и принцип работы

Чтобы проще было понять, как со стороны выглядит байпас, а также разобраться с его устройством, рассмотрим простой наглядный пример, с которым знакомы практически все жители многоквартирных домов. Отодвиньте штору на любом окне и посмотрите на батарею отопления, а вернее на участок стены между ней и стояком. Что мы видим? Две горизонтальные трубы, идущие к прибору отопления и перемычку между ними — по сути, это и есть байпас, но наверняка он неполный и в нем отсутствует запорная арматура. Полный байпас обязательно должен иметь как минимум три крана, без которых он не сможет работать так, как задумано.

Первый кран должен быть установлен непосредственно на самой перемычке. Если это новая система отопления, то на самой трубе, если старая, то внизу, в месте пересечения перемычки с обратным трубопроводом. В первом случае установлен обычный шаровой кран, а во втором так называемый трехходовой кран, который одновременно выполняет функцию тройника. Но суть не в этом — в любом случае такой кран может либо полностью перекрыть ток воды через перемычку, либо уменьшить его до определенного размера. Как минимум, это дает возможность регулировки.
Два других крана смонтированы на горизонтальных подводках к отопительному прибору уже после перемычки — один смонтирован на обратном трубопроводе, а второй на подаче. В случае протечки в отопительном приборе в любой момент эти краны могут быть закрыты, и тем самым предотвращен потоп.

Что такое байпас фото

А теперь представьте на минуту, что первый кран (установленный на перемычке) отсутствует — получается так, что закрыв краны на батарее, вы останавливаете ток воды по всему стояку, лишая тем самым жителей верхних и нижних квартир тепла. Нехорошо как-то получается — именно по этой причине, открывая кран на байпасе и закрывая краны на батарее, вы получаете возможность ремонта отопительного прибора, не останавливая работу целого стояка отопления. Вот вам и принцип работы байпаса. Мало того, такая схема байпаса позволяет еще и регулировать температуру отопительного прибора. Об этом чуть позже, а пока разберемся с областью применения данного узла трубопроводов.

Как правильно сделать установку своими руками

Из материалов потребуется:

сгон 1+14″ 200 мм в сборе с муфтой и контргайкой — 1 шт.;
резьбовые отводы 34″ — 2 шт.;
шаровой кран 34″ — 2 шт.;
грязевик 34″ — 1 шт.;
уголки 34″ — 2 шт.;
циркуляционный насос 34″— 1 шт.;
шаровой кран 1+14″ — 1 шт.;

Процесс монтажа:

Собрать обвязку ЦН (насос, уголки, краны, грязевик, резьбовые отводы).
Разрезать сгон на две половинки примерно в середине центрального участка (без резьбы).
Обе половинки подсоединить к крану 1+14″.
Разметить и выполнить отверстия на половинках сгона под отводы 34″ к ЦН.
Разобрать собранную обвязку ЦН.
Приварить отводы 34″ к половинкам сгона.
Окончательно собрать обвязку ЦН с герметизацией резьбовых соединений.
Регулировкой муфты сгона выставить расстояние, достаточное для установки ЦН с прокладками (сам насос не устанавливать). Запаковать муфту и законтрить контргайкой.
Вырезать из трубы обратки участок (для приварки байпаса).
Приварить собранный обвод к участку трубы обратки.
Установить ЦН.

Нужен обратный ли клапан

Клапан нужен при монтаже шунтирующей перемычки с ЦН в гравитационной системе отопления для автоматического запуска естественной циркуляции при выключении ЦН.

Как сделать байпас, не переваривая стояк (видео)
