Что это такое цанга: 6 плюсов

Соединение медных труб с цанговыми и пресс-фитингами

Рис. 41. Соединение медных труб пресс-фитингом

Еще один вид неразъемного соединения медных труб делается на обжимных пресс-муфтах (рис. 41), по аналогии с пресс-фитингами полимерных труб и фитингами для пайки медных труб с заложенным в них припоем. Это как бы гибрид двух конструкций: пресс-фитинга и фитинга для капиллярной пайки. Внешне пресс-фитинг для медных труб очень сильно напоминает фитинг для капиллярной пайки (рис. 39), а технологическая разница заложена во внутреннем содержании фитинга. Припой, заложенный в капиллярный поясок фитинга, здесь заменили на уплотнительные кольца из эластичных полимеров, похожих на резину. Технология соединения медных труб на пресс-фитингах сводится к простым операциям: отрезать и очистить трубы от грата, откалибровать их, вставить в пресс-фитинг и сжать соединение пресс-клещами (рис. 42).

Рис. 42. Закрепление фитинга пресс-клещами

Помимо неразъемных существуют и разъемные соединения медных труб на обжимных (цанговых) фитингах. Есть два основных типа цанговых соединений: первый для соединений твердых и полутвердых и второй для соединения мягких и полутвердых труб.

Если повнимательней взглянуть на первый тип фитингов, то увидим, что они почти полностью повторяют обжимные фитинги для металлопластиковых труб, с единственной разницей, что в фитингах для меди нет штока, на который насаживается металлопластиковая труба. В остальном первый тип фитингов для медных труб, практически полностью повторяет конструкцию фитингов для металлопластика: такие же накидные гайки, такое же уплотнительное О-образное кольцо, тот же метод затяжки (рис. 43).

Рис. 43. Соединение медных труб компрессионными фитингами первого типа

Подготовительные операции состоят в подборе фитинга походящей размерности. Далее, как обычно, следует аккуратно отрезать трубу, удалить грат, с помощью оправки-калибра проверить срез на предмет отсутствия овальности и, при необходимости, восстановить исходную геометрию трубы. Затем труба вводится в фитинг до упора. Как правило, зажимная гайка сначала заворачивается рукой. После того, как труба зажата компрессионным кольцом до такой степени, что рукой невозможно повернуть ее относительно фитинга, гайка доворачивается ключом на 1/3 или 2/3 оборота с тем, чтобы слегка деформировать трубу и обеспечить требуемое усилие зажима. Теоретически такое соединение труб можно разбирать и собирать вновь, практически — его лучше не трогать. Если соединение не течет, то и оставьте его в покое, если оно подтекает, то нужно слегка довернуть гайки.

Обжимные фитинги первого типа придуманы для твердых медных труб (рис. 43), однако ими можно соединять и мягкие трубы, и твердые с отожженными концами. Для того, чтобы при затяжке гаек трубы не деформировались, внутрь их помещают обрезок трубы — опорную втулку. После добавления этого элемента фитинг практически полностью повторяет конструкцию обжимного фитинга для металлопластиковых труб.

Компрессионные соединения второго типа основаны на раструбном сплочении труб через уплотнительные конусы. В этих фитингах затягиванием гайки конус прижимается к внутренней поверхности развальцованного края трубы, а верх трубы зажимается уплотнительным кольцом. В конструкции узла использованы свойства мягкой меди: под давлением «притираться» к той поверхности, к которой ее прижимают. Соединение не ново, с ним знакомы достаточное количество мужчин, разбирающихся в тормозной системе своего автомобиля или с системой питания дизельных двигателей. В трубной разводке сантехнических систем соединение слегка видоизменено, но сам принцип сплачивания остается прежним, на его основе вам могут встретиться и другие виды фитингов.

Рис. 44. Соединение мягких медных труб компрессионными фитингами второго типа

Технология сборки узла (рис. 44) такая же простая, как и все описанные выше сборки. После резки труб, устранения заусенцев (грата) и неровностей на трубу надевается зажимная гайка и оправкой развальцовывается конец трубы. Далее в раскрытую часть вставляется прижимной конус, после чего монтажный узел собирается. Предварительная затяжка, как и в случае со всеми компрессионными фитингами, производится рукой, а затем дотягивается ключом, как правило, на один оборот.

Для медных труб больших диаметров применяется фланцевое соединение. В принципиальную конструкцию заложены сварка фланца с раструбом трубы или высокотемпературная пайка, значительно реже, компрессионное соединение.

Преимущества использования цанги зажимной

Цанговыми соединениями не стоит пользоваться только в тех местах, где нельзя своевременно произвести осмотр и подтяжку. А ослабевает зажим не так быстро, прокручивать во избежание протечки приходится не чаще, чем раз за год. Во всех прочих случаях применение обжимных соединений связано исключительно с достижением значимых преимуществ. К ним принято относить:

• возможность неоднократного использования. Применение цангового зажима позволяет беспрепятственно производить замену поврежденного участка водопровода или пневмопровода, вести ремонтные работы;
• долгий период эксплуатации, равный десятилетиям;
• широкий ассортимент и доступность. Цангу зажимную с нужными характеристиками от практически любого производителя не составит труда подобрать или в специализированном супермаркете (обычном или работающем через интернет), или на строительном рынке;
• надежность и герметичность сборки;
• простоту установки, не требующую наличия специальных навыков и сложного набора профессиональных инструментов;
• сравнительно невысокие расходы при покупке и установке;
• превосходные эксплуатационные характеристики.

Детали цангового соединения

Применение цанги зажимной рекомендуется, обосновываясь близким к идеальному сочетанием ее достоинствам со сравнительно невысокой стоимостью и минимальными накладными расходами, связанными с установкой и последующей эксплуатацией.

Цанговыми зажимами осуществляется множество соединений в разных отраслях хозяйственной деятельности. Рациональность их устройства позволяет с высокой степенью надежности закреплять необходимые детали, заготовки, инструменты и элементы конструкций. При этом, по большей части, не возникает потребности ни в специальном инструменте, ни навыках профессиональной подготовки.

Широкий выбор в плане использования материалов для изготовления, конструктивных особенностей и технических характеристик обусловили высокий уровень востребованности изделий. Спросу на обжимные соединения с применением цанги способствует также их невысокая стоимость и предельно низкие затраты материальных и финансовых ресурсов при монтаже. Простая и удобная конструкция удовлетворяет практически всем требованиям, которые могут быть выдвинуты к соединительному элементу.

Типы резьбовых соединений между трубами

Подобно безрезьбовым способам, резьбовые трубные соединения также могут быть разъёмными и неразъёмными. Хотя, казалось бы, любая резьбовая конструкция в принципе может быть разобрана, но встречаются ситуации, когда две соединённые резьбой трубы дополнительно приварены к неподвижным поверхностям, что препятствует их разъединению. В этом случае говорят о неразъёмном резьбовом соединении.

Тем не менее, вышеописанная ситуация является скорее исключением; в целом же резьбовые способы рассматриваются как разъёмные виды трубных соединений. Разновидностей их существует несколько, однако наибольшее практическое применение находят два: сгон и двунаправленная резьба.

Соединение посредством сгона применяется в тех случаях, когда трубы неподвижны относительно собственной оси, и при этом одна из них имеет длинный резьбовой участок, а другая – короткий (про «Какие сгоны для труб наиболее эффективны и надёжны – виды и особенности»). На трубу с длинным отрезком резьбы накручиваются контргайка и муфта. Далее муфта сгоняется с длинной резьбы на короткую до самого конца, поджимаясь с другой стороны контргайкой.

Что собой представляют цанга и фитинг

Чтобы понять, по какому принципу работают цанговые фитинги, необходимо в первую очередь разобраться в том, что собой представляют цанга и фитинг. Цанга, конструкция которой оптимально подходит для того, чтобы использовать ее для соединения деталей цилиндрической формы, – это металлическая втулка, на боковой стороне которой выполнены специальные разрезы, формирующие несколько пружинящих лепестков. Благодаря наличию таких лепестков цанга оказывает давление на внутренние стенки трубы, тем самым прижимая ее наружную поверхность к стенкам фитингового патрона. Фитинги цангового типа, действующие по вышеописанному принципу, часто называют зажимными.

Схема соединения труб цанговым фитингом

Что касается фитинга, то под данным термином понимается соединительный элемент, используемый для создания трубопроводных систем различного назначения. Фитинги соответствующей конструкции применяются для решения различных задач, к которым, в частности, относятся:

• соединение труб одинакового и разного диаметра;
• создание в трубопроводных системах угловых соединений;
• соединение труб с различными сантехническими устройствами и оборудованием (краны, фильтры, счетчики, насосы и др.).

Основные типы цанговых фитингов

Высокая надежность, которой отличается цанговый зажим для труб, обеспечивается не только самой цангой, оказывающей давление на их внутренние стенки, но и внешней крепежной гайкой

Трубопровод, созданный с использованием таких соединений, отличается высокой надежностью, долговечностью и, что особенно важно, герметичностью

Сферы применения цанговых патронов

Основным конструктивным элементом патрона с цангой зажимного типа является втулка с пружинящими лепестками, количество которых может быть различным. Так, для зажима заготовок, диаметр которых не превышает 3 мм, используются патроны с тремя лепестками, при выполнении обработки деталей диаметром до 80 мм – с четырьмя лепестками, свыше 80 мм – шестью. Для обработки деталей очень незначительного диаметра используют зажимные патроны, цанги в которых разводятся при помощи специальных пружин. Кроме того, существуют модели цанговых зажимных патронов, которые оснащаются сменными вкладышами различного размера, выбираемыми в зависимости от геометрических параметров обрабатываемой заготовки.

Зажимные цанги используются не только для фиксации обрабатываемых заготовок, но и для крепления в них используемого инструмента, в качестве которого может выступать фреза, сверло или метчик. Хвостовик инструмента фиксируется зажимными элементами сменной цанги, которая удерживается во внутренней части патрона специальной гайкой. Работает такое устройство по следующему принципу: при накручивании гайки на цанговый зажим, который выполнен в форме обратного конуса, данный элемент втягивается в отверстие в патроне, тем самым обеспечивая плотное и надежное обжатие установленного в нем хвостовика инструмента.

Набор цанг с гайкой и стопорным кольцом для фрезера Sparky

Среди достоинств цанговых патронов для фрезера, которые и сделали их очень популярными и востребованными на современном рынке, следует выделить следующие:

• простота конструкции;
• удобство применения;
• высокая надежность фиксации обрабатываемых заготовок и хвостовика инструмента.

Кроме того, цанговые патроны обеспечивают минимальное биение как инструмента, так и заготовок, которые в них фиксируются. Объясняется это тем, что тела вращения, установленные в таком патроне, отлично центрируются. Удобство и простота его использования обеспечиваются еще и тем, что для приведения его в действие не надо применять специальный ключ и другие дополнительные приспособления.

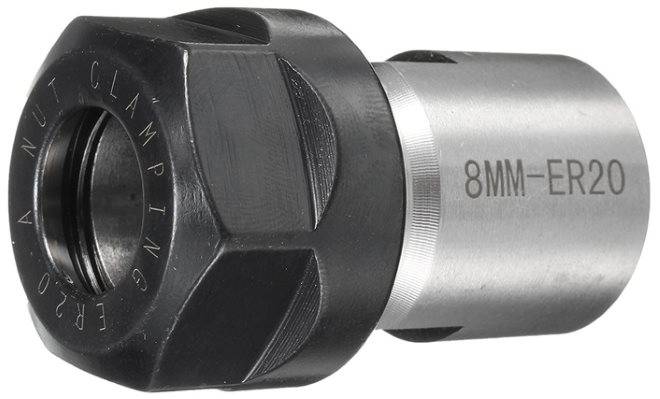

Патрон с цангой ER20 для фрез с диаметром хвостовика 8 мм

Конечно, как и у любого технического устройства, есть у цанговых патронов и недостатки. К наиболее значимым следует отнести то, что диаметр заготовки или хвостовика инструмента для фрезера напрямую зависят от рабочего диаметра самой цанги. Таким образом, для инструментов и заготовок разных диаметров необходимо подбирать и цанги различных размеров.

Одной из наиболее примечательных сфер применения зажимных патронов цангового типа является оснащение автоматов продольного точения, где с их помощью осуществляется фиксация обрабатываемой заготовки. На таких автоматах, как правило, выполняют обработку заготовок не слишком значительного диаметра, что и дает возможность использовать для их фиксации зажимные устройства цангового типа. Между тем цанговые зажимы, используемые для оснащения таких автоматов, отличаются по своей конструкции от цанговых патронов, применяемых на токарном оборудовании. Автоматы продольного точения часто оснащаются цангами двух типов, одни из которых, как говорилось выше, используются для фиксации обрабатываемой заготовки, а вторые – для закрепления хвостовика используемого инструмента.

Соединение газовых труб

Габаритные трубы из стали, имеющие сварные швы, обычно используются для газопроводов с сечением ½–2. Трубы, являющиеся бесшовными, подходят для более крупных соединений в газовой системе. Под землей лучше всего прокладывать стальные битумизированные трубопроводы без швов, которые имеют не сварные, а резьбовые стыки. Принцип сцепления у их частей аналогичен тому, что применяется у водопроводных (по типу фитингов). Раструбы в этом случае уплотняются современными герметиками или льном со специальной пропиткой.

Запорные краны газопроводов герметизировать нежелательно, ведь в этом случае их будет проблематично открыть при срочной необходимости. Такие краны следует плотно подгонять друг к другу и закрывать вручную или ключами. В подвальных помещениях трубы стыкуют хомутами и скобами, а там, где они проходят через стену, защищают особым чехлом. В шлакобетонной кладке поверхность газопровода дополнительно покрывают изолирующей антикоррозионной краской.

Герметики для соединений газовых труб — необходимые составы и приспособления, игнорировать применение которых нельзя. Они обеспечивают должный уровень надежности стыков и позволяют продлить срок службы оборудования.

Использование цангового соединения: краткая инструкция

Цанговые соединения используют для скрепления металлопластиковых труб. Способ, как и материал, новый, но уже успел заслужить признание. Этот метод даже переплюнул использование обжимных неразборных фитингов.

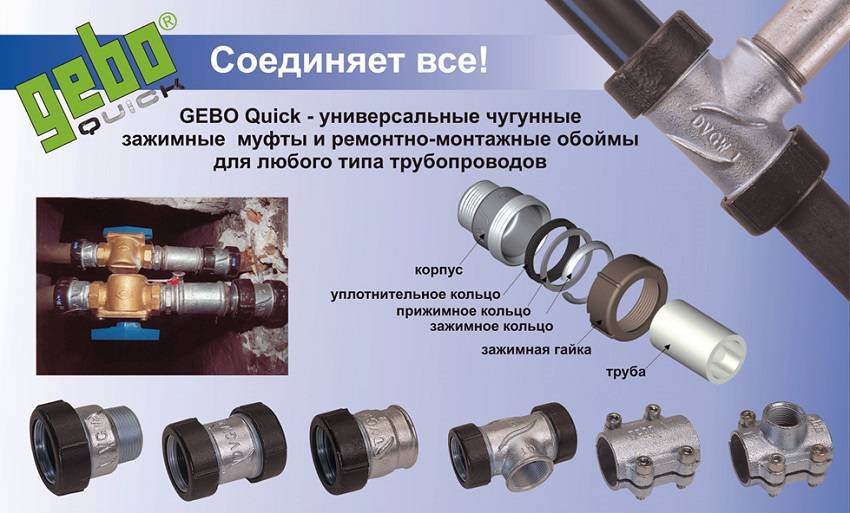

Схема цангового фитинга:

1. Цанга. Представляет собой хвостик из металла с резиновым уплотнителем.
2. Обжимное кольцо. Благодаря ему создается герметичное соединение, когда изделие затягивается на трубе.
3. Накидная гайка. Применяется для затягивания обжимного кольца.

Установка такого устройства достаточно простая. Сначала обрезают трубу с помощью резака. Затем надевается накидная гайка и обжимное кольцо. Труба затягивается в устройство до упора. Обжимное кольцо направляется к торцу трубы. Дальше накидная гайка закручивается на фитинге.

Один их плюсов цанги считается возможность ее разобрать, но тут есть определенные трудности. При демонтаже повреждаются уплотнительные кольца. Именно поэтому все работы по установке следует выполнять максимально правильно, чтобы исключить последующие ремонтные работы.

Определенные виды цанги применяются для пластиковых изделий. Труба загружается в корпус изделия, а затем обжимное кольцо и гайка стягивается. Так получается герметичный стык.

Виды сантехнических труб и соединений

Материал для изготовления труб достаточно много. Каждый вариант имеет свои особенности, достоинства, недостатки и рекомендации к использованию. Главное ознакомиться с основной информацией.

Виды труб:

• Металлические;
• Пластиковые;
• Металлопластиковые.

Для первого варианта чаще всего используют сталь, медь и нержавейку. Пластиковые трубы представлены полимером, полипропиленом и сшитым полиэтиленом. Металлопластиковые коммуникации представляют собой комбинацию пластика и металла.

Среди всех вариантов большую популярность имеет металлопластик. Среди преимуществ отмечают гладкость внутренних стенок, устойчивость к коррозии, простой монтаж, долговечность. Главный недостаток – особенности соединения.

Пластик также широко применяется за счет устойчивость к коррозии и гладкой поверхности. Металл по немного отходит в прошлое. Не смотря на всю прочность, материал склонен к коррозии. При этом монтаж достаточно затруднен, ведь требует только сварки.

Среди соединений отмечают разъемное и неразъемное. Выбор оптимального варианта зависит от материала труб и способа монтажа. Так цанги должны быть в постоянном доступе, чтобы предотвратить протечку.

Цанга – виды

Данный вид приспособлений разнится между собой, исходя из предназначения, диаметра и прочих параметров. Выделяют:

• зажимные цанги для арматуры – применяются для более плотной фиксации арматурного отрезка (холоднотянутого типа), используемого в процессе армирования железобетонных изделий. Подобный патрон имеет форму конической втулки, изготовленный из прочного металла;
• цанговые патроны глухого и сквозного типа. Глухой вид используется для фиксации изделий с конкретной длиной, а сквозная – для работы с деталями неограниченной длины (к примеру, на токарном станке для плотного фиксирования длинного прутка из металла);
• цанговый патрон – это подвид фиксирующей детали у металлорежущих станков. Приспособление обладает самозажимной фиксацией. Оно является надежным и широко используемым для работ со всевозможными станками (к примеру, токарным и сверлильным). Деталь обеспечивает высокую точность при центровке и обладает минимальным радиальным биением. Цанговый патрон разнится видами, размерами. В основе конструкции лежит набор цанг и гайка самозажимного типа, создающая необходимое давление на торец детали. Под усилием цанга смещается в проем конусной формы, вместе с тем уменьшаясь в диаметре, обеспечивает тем самым сжатие детали.

Не менее распространенным вопросом среди пользователей является – что такое цанга у фрезера. Она представляет собой деталь, включающую помимо зажимного элемента стопорную шайбу, гайку, увеличивающие надежность крепления инструмента в ходе работы. Зачастую подобная цанга комплектуется под параметры конкретного фрезера. Однако нередко ее можно применять в тандеме с зажимным элементом для хвостовиков с разными диаметрами.

Классификация

Приступая к монтажу бытовых коммуникаций, следует понимать, что детали для трубопроводов отличаются друг от друга и каждая из них имеет свое целевое назначение. Не запутаться в многообразии рыночного предложения помогает классификация по общим характеристикам.

Цанговые фитинги можно разделить по назначению на:

• газопроводные (пневматические);
• водопроводные (гидравлические).

Детали для газопровода имеют только одно уплотнительное кольцо на штуцере или не имеют такового. Пневматические фитинги по типу резьбы можно разделить на детали с трубной цилиндрической резьбой и на детали с конической резьбой.

По использованию фитинги делятся на три категории:

• предназначенные для жесткой трубы (металл);
• для полутвердых трубопроводов (металлопластик);
• для мягких труб (полимеры).

Рекомендуем ознакомиться: Способы соединения между собой пластиковых канализационных труб

Цанговые фитинги из пластика не имеют накидной гайки. Они закрепляются посредством защелки корпуса детали непосредственно на цангу. Цанга имеет металлические зубцы, которыми прижимает мягкий полимер трубы.

По виду соединения:

• предназначенные для прямого участка – муфты простые, муфты переходные на разный диаметр, муфты переходные с трубы на шланг (со штуцером), муфты-заглушки;
• предназначенные для разводного узла – тройники, крестовины;
• предназначенные для поворота или обвода – уголки.

Для того чтобы выбрать фитинги требуемой конфигурации в достаточном количестве, следует иметь проект будущего трубопровода.
